MANUAL DE USUARIO Raceline Pedals LTE THRUSTMASTER

Lee atentamente las instrucciones proporcionadas en este manual antes de instalar el producto, antes de usar el producto y antes de realizar cualquier mantenimiento. Asegúrate de seguir las instrucciones de seguridad. El incumplimiento de estas instrucciones puede provocar accidentes y/o daños. Conserva este manual para poder consultar las instrucciones en el futuro.

TABLA DE CONTENIDO

1. CONTENIDO DE LA CAJA......4

2. CARACTERÍSTICAS....6

3. INFORMACIÓN SOBRE EL USO......8

4. MONTAJE....12

5. INSTALACIÓN ....20

Compatibilidad 22

1. AJUSTES MECÁNICOS DE LOS PEDALES .23

Ajuste de la altura de los pedales....23

Modificación de resistencia del pedal del freno 25

Modificación de resistencia del pedal del acelerador....28

1. SOPORTES ANTIDESLIZANTES CARPET

GRIP....30

Montaje....31

Desmontaje....32

1. PREGUNTAS FRECUENTES Y SOPORTE

TÉCNICO....33

RACELINE PEDALS LTE

LONG TERM EVOLUTION

El Raceline Pedals LTE, que incluye dos pedales con sensores H.E.A.R.T., es el juego de pedales idóneo para ayudarte a mejorar el rendimiento de tu simulación de conducción.

Este manual te ayudará a instalar y usar el Raceline Pedals LTE en las mejores condiciones. Antes de empezar a conducir, lee atentamente las instrucciones y las advertencias, ya que te ayudarán a disfrutar al máximo del producto.

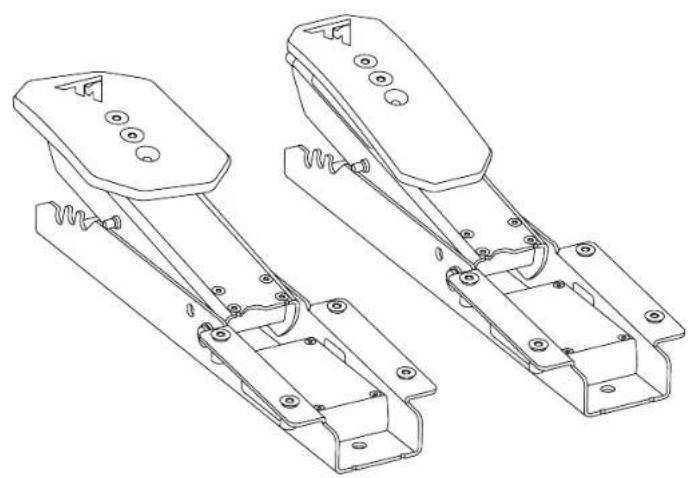

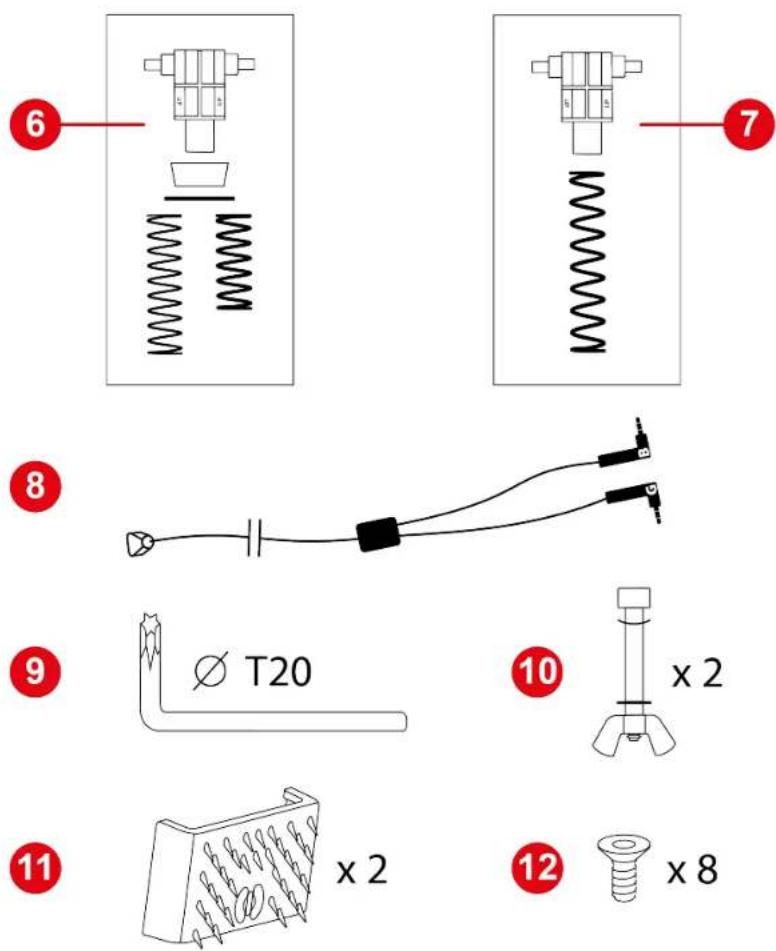

1. Contenido de la caja

1 Pedal del freno
2 Pedal del acelerador
3 Conector jack del pedal del freno
4 Conector jack del pedal del acelerador
5 Reposapiés

x 8

6 Muelle del pedal del freno (un soporte, un tope, una arandela y dos muelles (resistencia débil o fuerte))
7 Muelle del pedal del acelerador (un soporte y un muelle)
⑧ Cable doble jack/RJ12
9 Llave Torx T20
10 Varillas de tope de pedal (una varilla, una tuerca de mariposa, una arandela curva y una arandela)
11 Soportes antideslizantes Carpet Grip
12 Tornillos

3. Información sobre el uso

Documentación

Antes de usar este producto, vuelve a leer atentamente esta documentación y guárdala para consultarla en el futuro.

Por motivos de seguridad, no usar nunca los pedales con los pies desnudos o únicamente con calcetines en los pies. Thrustmaster® no asume ninguna responsabilidad en caso de lesiones producto del uso de los pedales sin calzado.

16+

El producto sólo puede ser manejado por usuarios de 16 años de edad como mínimo.

Descarga eléctrica

• Mantén el producto en un lugar seco y no lo expongas al polvo ni a la luz directa del sol.
• No retuerzas ni tires de los conectores ni de los cables.
• Sigue las indicaciones de conexión.
• No derrames líquidos en el producto ni en sus conectores.
• No cortocircuites el producto.
• No desmontes nunca el producto ni lo lances al fuego ni lo expongas a temperaturas elevadas.

Lesiones debidas a movimientos repetidos

Jugar con pedales puede provocar dolor muscular o articular. Para evitar problemas:

• Evita los periodos de juego excesivamente largos (más de 2 horas).
• Tómate un descanso de 10 a 15 minutos después de cada hora de juego.
• Si sientes fatiga o dolor en los pies o las piernas, deja de jugar y descansa durante unas horas antes de volver a jugar nuevamente.
• Si los síntomas o el dolor indicados anteriormente persisten cuando vuelves a jugar, deja de hacerlo y consulta al médico.

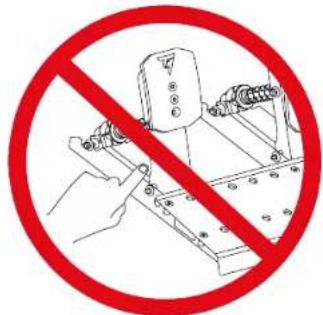

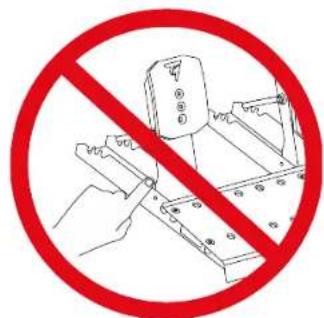

Peligro de pillarse los dedos con los pedales mientras se juega

- Mantén los pedales fuera del alcance de los niños.

- Durante las sesiones de juego, no pongas nunca los dedos (u otras partes del cuerpo) sobre o cerca de los brazos de los pedales.

Antes de montar los pedales, asegúrate de no poner los dedos entre los brazos de los pedales y la base al bajar los pedales.

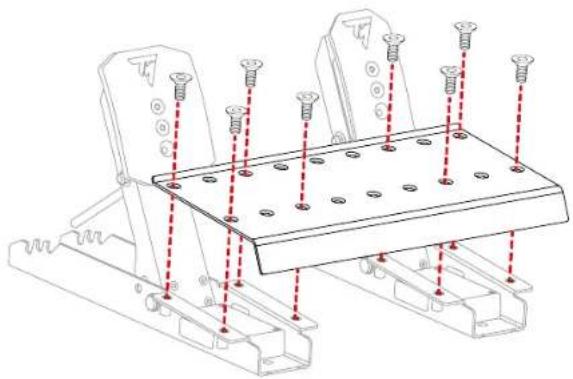

1. Usando la llave Torx T20 y los tornillos incluidos, sujeta el reposapiés a los dos pedales.

El pedal del freno está a la izquierda. El pedal del acelerador está a la derecha.

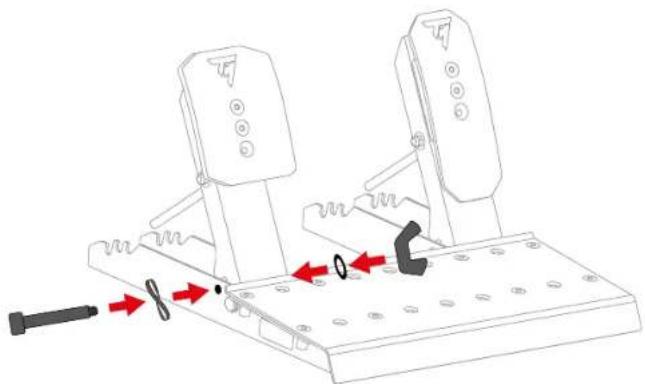

1. Inserta la varilla de tope en las perforaciones correspondientes en la base de los pedales: la varilla y la arandela curva en un lado del pedal, la arandela y la tuerca de mariposa en el otro.

Repite el procedimiento en el otro pedal.

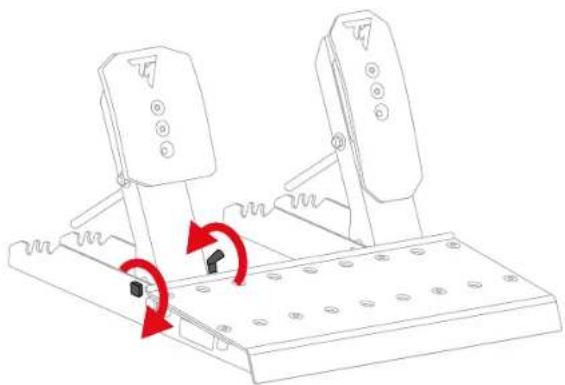

1. Aprieta la varilla de tope, sin forzarla.

Repite el procedimiento en el otro pedal.

No aprietes demasiado la varilla de tope.

Pedal del freno:

Las piezas que componen el muelle del pedal de freno están en una bolsa. Hay dos muelles con diferentes resistencias:

• Muelle A1 (largo, negro): resistencia débil;
• Muelle A2 (corto, gris): resistencia fuerte.

A1 A2

Deja a un lado el muelle que no quieras usar.

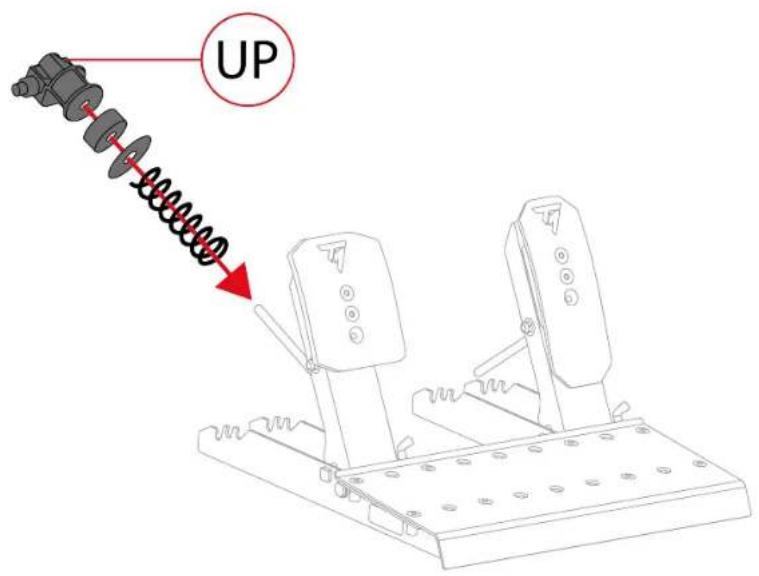

1. Inserta todas las piezas del muelle del pedal del freno en la varilla metálica en el siguiente orden: muelle, arandela, tope y soporte.

En el soporte, la marca UP debe apuntar hacia arriba.

UP

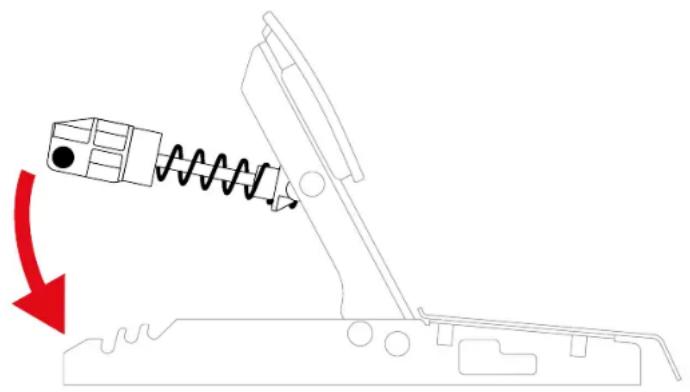

1. Comprime el muelle del pedal del freno usando el soporte, para insertar la varilla de retención en las ranuras de la base de los pedales.

Para ajustar la resistencia del pedal del freno, puedes colocar la varilla de retención del muelle en diferentes posiciones.

Para obtener más información sobre cómo ajustar la resistencia del pedal del freno, lee la sección Ajustes mecánicos de los pedales.

Pedal del acelerador:

Las piezas que componen el muelle del pedal del acelerador están en una bolsa, que contiene un solo muelle B1 (muy largo, gris).

B1

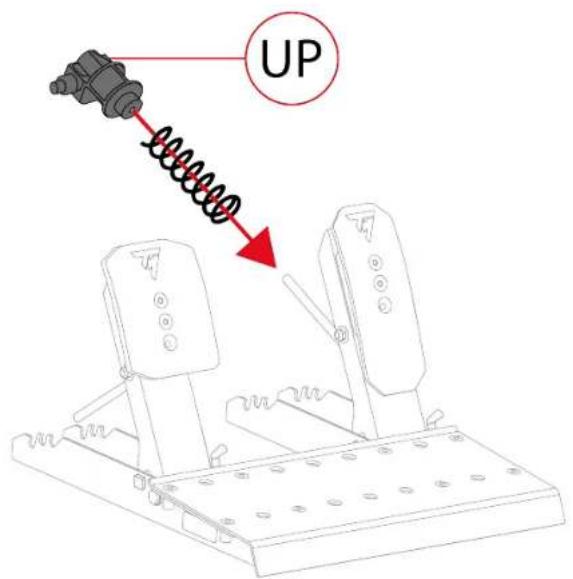

1. Inserta todas las piezas del muelle del pedal del acelerador en la varilla metálica en el siguiente orden: muelle y soporte.

En el soporte, la marca UP debe apuntar hacia arriba.

UP

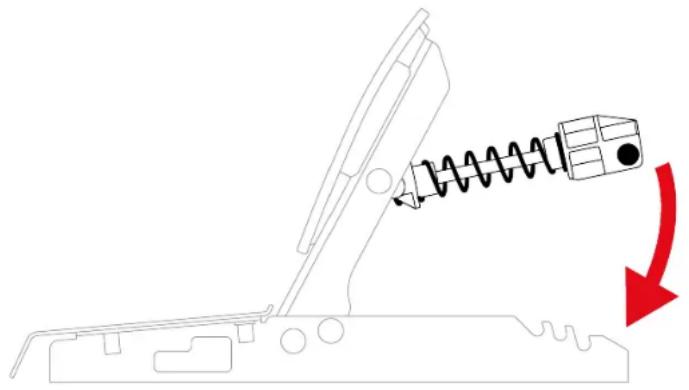

1. Comprime el muelle del pedal del acelerador usando el soporte, para insertar la varilla de retención en las ranuras de la base de los pedales.

Para ajustar la resistencia del pedal del acelerador, puedes colocar la varilla de retención del muelle en diferentes posiciones.

Para obtener más información sobre cómo ajustar la resistencia del pedal del acelerador, lee la sección Ajustes mecánicos de los pedales.

Hay un vídeo que muestra el montaje de los pedales aquí:

**Base de volante de carreras no incluida

El procedimiento de instalación puede variar ligeramente, dependiendo de la base de volante de carreras que se use. Para obtener más información, consulta el manual del usuario de la base de volante de carreras.

1. Conecta el cable doble jack/RJ12 al conector RJ12 de la base y a los pedales Raceline Pedals LTE.

El conector jack con la marca B (Brake – freno) se conecta al pedal del freno. El conector jack con la marca G (Gas – acelerador) se conecta al pedal del acelerador.

1. Conecta la base a un puerto USB-A en la consola de videojuegos o el PC.
2. Conecta el adaptador de corriente a la base y enchúfalo también en una toma de pared.

¡Ya estás preparado para jugar!

Compatibilidad

El juego de pedales Raceline Pedals LTE es compatible con las bases de volante de carreras Force Feedback de Thrustmaster.

6. Ajustes mecánicos de los pedales

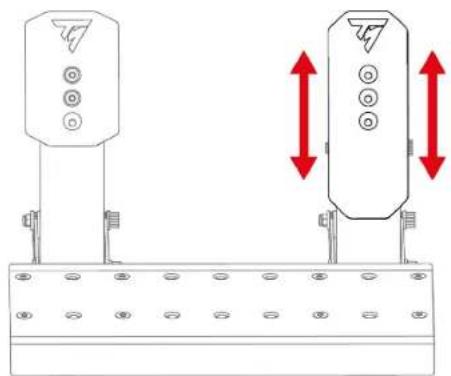

Ajuste de la altura de los pedales

Se puede ajustar la altura del pedal del freno y del pedal del acelerador. Hay cuatro posiciones posibles para cada pedal.

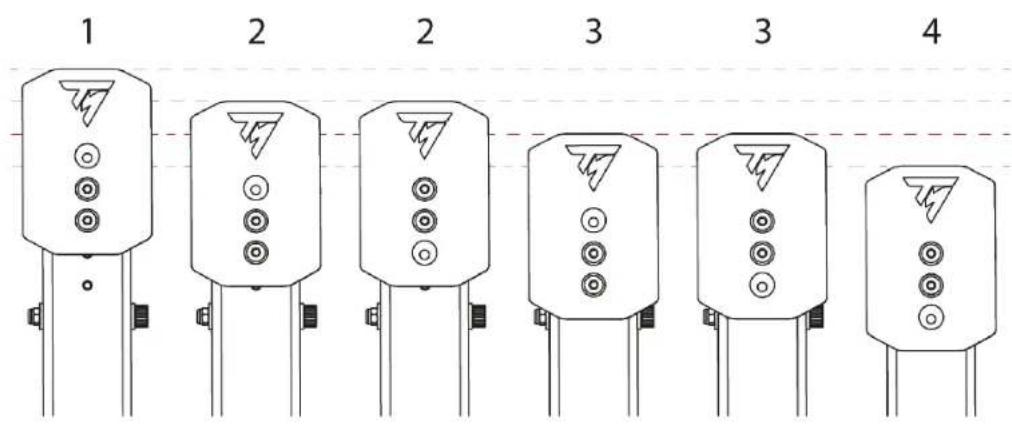

Pedal del freno:

1 2 2 3 3 4

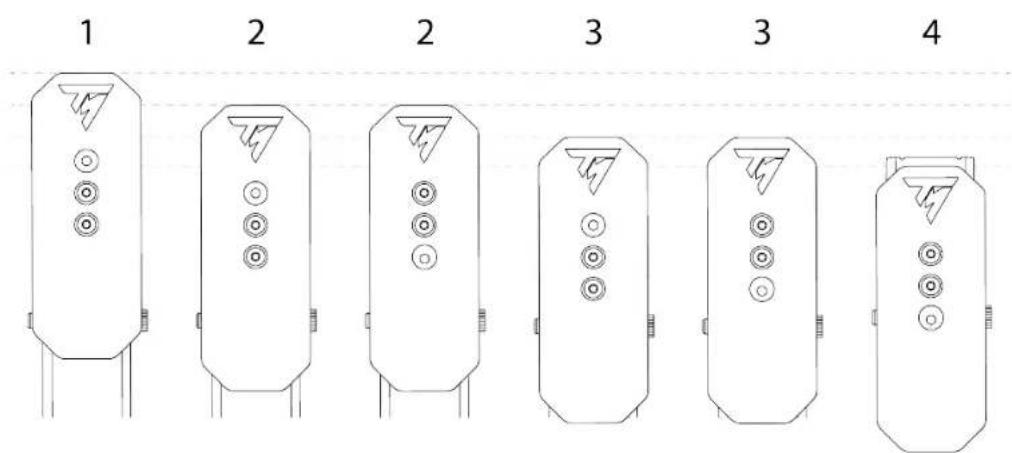

Pedal del acelerador:

1 2 2 3 3 4

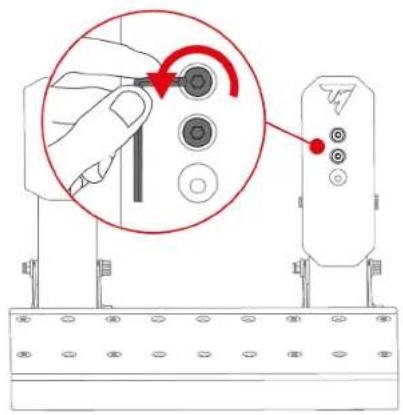

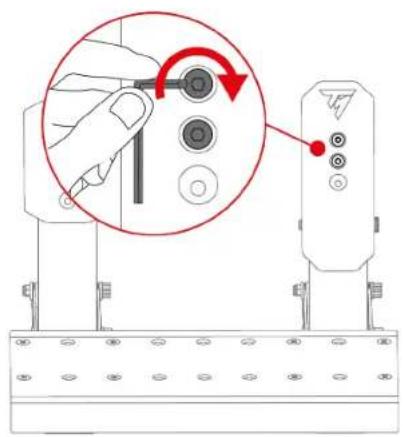

1. Usa la llave Torx T20 incluida para aflojar los dos tornillos que sujetan el cabezal del pedal en su sitio.

1. Selecciona la nueva posición del cabezal del pedal.

1. Vuelve a insertar y apretar los dos tornillos que sujetan el cabezal del pedal en su sitio.

Modificación de resistencia del pedal del freno

Se incluyen dos muelles para ajustar la resistencia del pedal del freno:

• Muelle A1 (largo, negro): resistencia débil;
• Muelle A2 (corto, gris): resistencia fuerte.

Las tres ranuras de la parte posterior de la base de los pedales se usan para ajustar la configuración de la resistencia.

Muelle A1
Posición	P1	P2	P3
Resistencia
Muelle A2
Posición	P1-	P2P2	P3P3
Resistencia	-

El muelle A2 no se puede usar en la posición P1.

1. Para liberar la varilla de retención del muelle de las ranuras, comprime el muelle usando el soporte.

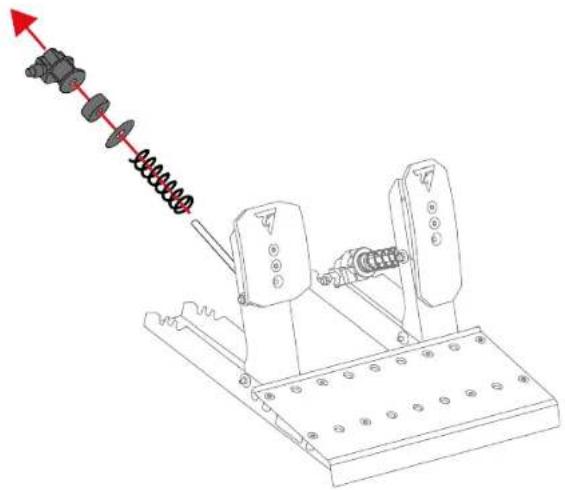

1. Retira todas las piezas del muelle del pedal.

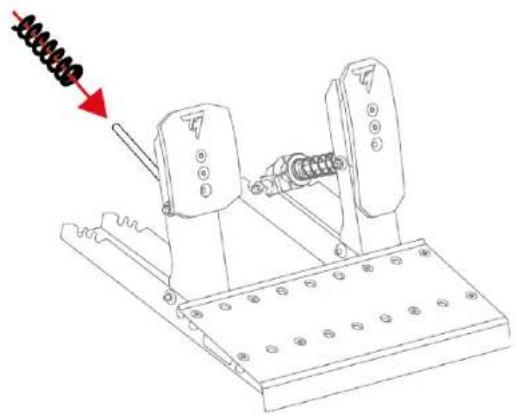

1. Inserta el nuevo muelle en la varilla metálica del pedal.

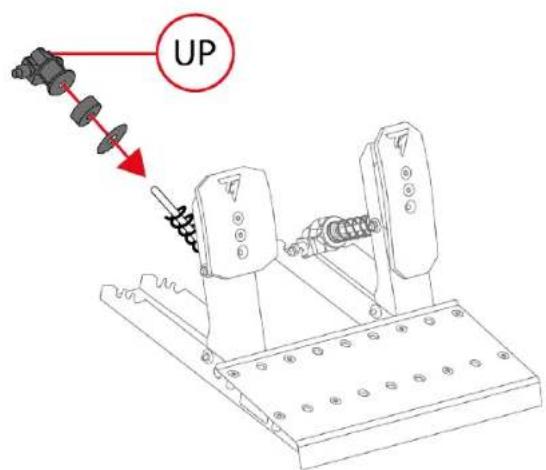

1. Inserta las demás piezas del muelle del pedal del freno en la varilla metálica en el siguiente orden: arandela, tope y soporte.

En el soporte, la marca UP debe apuntar hacia arriba.

UP

1. Para insertar la varilla de retención del muelle en las ranuras (P1, P2 o P3), comprime el muelle usando el soporte.

Para evitar problemas de calibración, te recomendamos reiniciar la base después de cambiar el muelle.

Modificación de resistencia del pedal del acelerador

Para el pedal del acelerador sólo se incluye un muelle (muelle B1: muy largo, gris, resistencia débil).

Las tres ranuras de la parte posterior de la base de los pedales se usan para ajustar la configuración de la resistencia.

Muelle B1
Posición	P1	P2	P3
Resistencia

1. Para liberar la varilla de retención del muelle de las ranuras, comprime el muelle usando el soporte.

1. Para insertar la varilla de retención del muelle en las ranuras (P1, P2 o P3), comprime el muelle usando el soporte.

Para evitar problemas de calibración, te recomendamos reiniciar la base después de cambiar el muelle.

7. Soportes

antideslizantes

Carpet Grip

Los soportes antideslizantes Carpet Grip evitan que los pedales Raceline Pedals LTE se muevan cuando se usan sobre una alfombra o tapete.

No uses los soportes antideslizantes Carpet Grip sobre suelos blandos o de parqué, ya que esto podría dañar el revestimiento del suelo (por ejemplo, rayaduras, arañazos).

Montaje

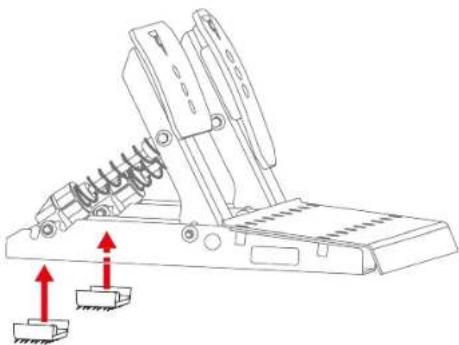

Para instalar los soportes antideslizantes Carpet Grip, sujétalos a la parte posterior de los pedales.

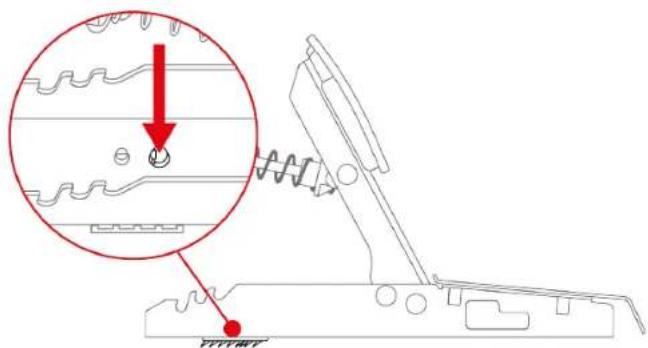

Para garantizar que los soportes sean efectivos, colocalos dientes hacia la parte posterior de los pedales.

Para retirar los soportes antideslizantes Carpet Grip:

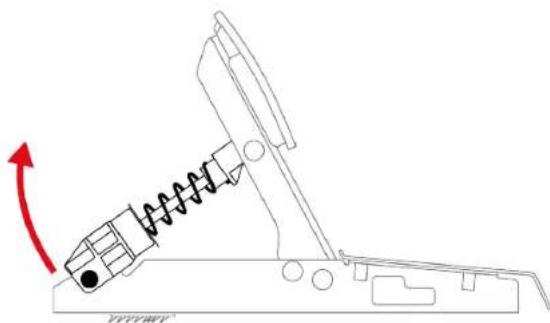

1. Suelta los muelles de las muescas.

1. Presiona el clip de cada soporte antideslizante.

No tires de los lados de los soportes antideslizantes Carpet Grip para quitarlos. Corres el riesgo de romper los soportes.

8. Preguntas frecuentes y soporte técnico

¿Tienes preguntas sobre los pedales Raceline Pedals LTE o estás experimentando problemas técnicos? Si es así, visita el sitio web de soporte técnico de Thrustmaster:
