BEDIENUNGSANLEITUNG Raceline Pedals LTE THRUSTMASTER

Lesen Sie die Anweisungen in diesem

Benutzerhandbuch sorgfältig durch, bevor Sie das

Produkt installieren, bevor Sie es benutzen und bevor

Sie es warten. Beachten Sie unbedingt die

Sicherheitsanweisungen. Die Nichtbeachtung dieser

Anweisungen kann zu Unfällen und/oder Schäden

führen. Bewahren Sie dieses Benutzerhandbuch auf,

damit Sie auch in Zukunft darin nachschlagen können.

INHALTSANGABE

1. VERPACKUNGSINHALT 4

2. FUNKTIONEN 6

3. INFORMATIONEN ZUR VERWENDUNG .....8

4. ZUSAMMENBAU 12

5. INSTALLATION ....20

Kompatibilität 22

1. MECHANISCHE EINSTELLUNGEN DES

PEDALSETS ......23

Einstellung der Höhe der Pedale ......23

Ändern des Widerstandes des

Bremspedals....25

Ändern des Widerstands des Gaspedals..28

1. RUTSCHFESTE CARPET-GRIP-

UNTERLAGEN....30

Montage....31

Demontage....32

1. FAQ UND TECHNISCHER SUPPORT......33

RACELINE PEDALS LTE

LONG TERM EVOLUTION

Die Raceline Pedals LTE, welche aus zwei Pedalen mit H.E.A.R.T.-Sensoren bestehen, sind das ideale Pedalset, um Ihre Leistung in einer Rennsimulation zu verbessern.

Dieses Handbuch wird Ihnen helfen, Ihre Raceline Pedals LTE unter optimalen Umständen zu installieren und zu verwenden. Bevor Sie mit dem Rennen beginnen, lesen Sie die Anweisungen und Warnhinweise sorgfältig durch: Sie werden Ihnen helfen, Ihr Produkt optimal zu nutzen.

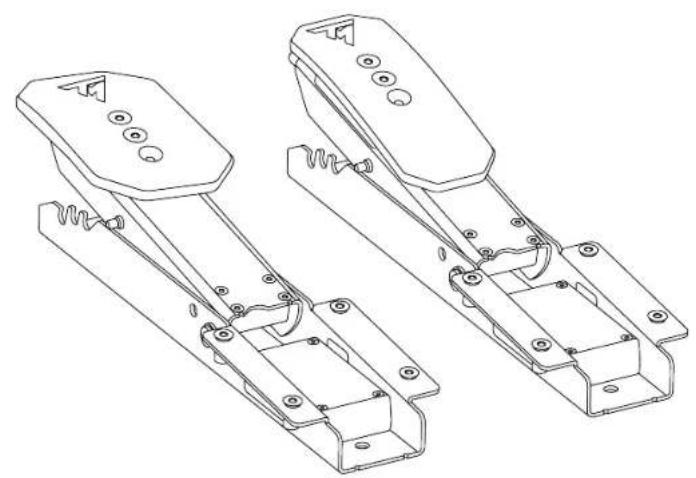

1. Verpackungsinhalt

① Bremspedal
② Gaspedal
3 Anschlussbuchse für Bremspedal
4 Anschlussbuchse für Gaspedal
5 Fußstütze

x 8

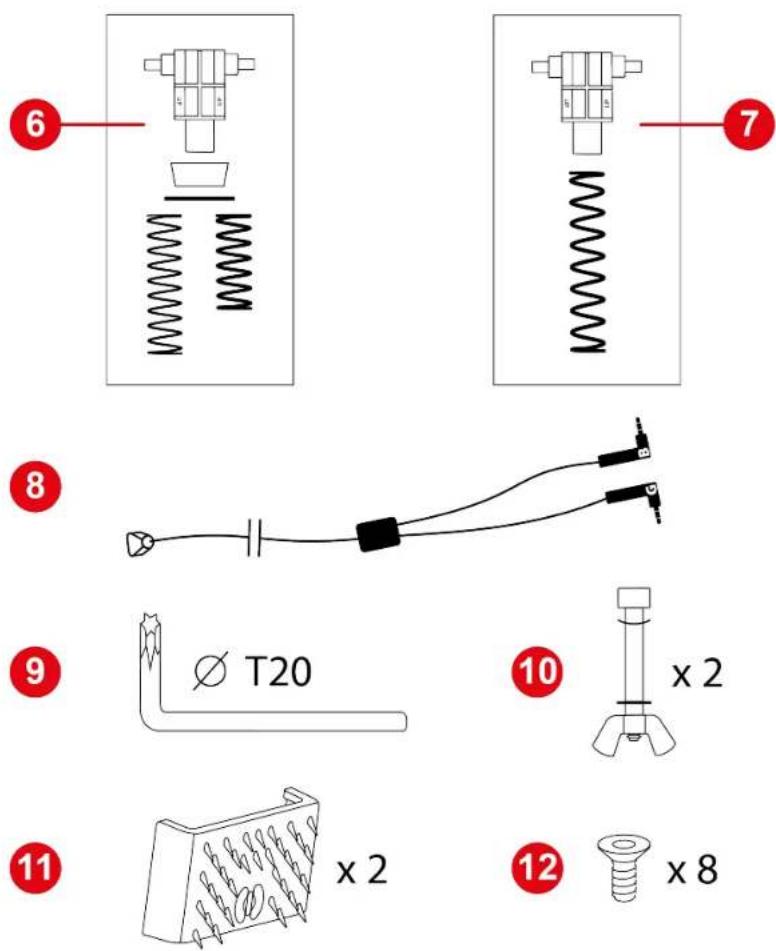

6 Bremspedalfeder (eine Halterung, ein Dämpfer, eine Unterlegscheibe und zwei Federn (schwacher oder starker Widerstand))
7 Gaspedalfeder (eine Halterung und eine Feder)
8 Doppelklinke/RJ12-Kabel
9 T20 Torx-Schraubenschlüssel
10 Stangen für Pedalanschlag (eine Stange, eine Flügelmutter, eine gewölbte Unterlegscheibe und eine Unterlegscheibe)
11 Rutschfeste Carpet-Grip-Unterlagen
12 Schrauben

3. Informationen zur Verwendung

Dokumentation

Bevor Sie dieses Produkt verwenden, lesen Sie diese Dokumentation noch einmal sorgfältig durch und bewahren Sie diese auf, damit Sie später darin nachschlagen können.

Aus Sicherheitsgründen sollten Sie das Pedalset niemals mit nackten Füßen oder nur mit Socken an den Füßen benutzen. Thrustmaster® lehnt jede Verantwortung im Falle von Verletzungen ab, die durch die Benutzung des Pedalsets ohne Schuhe entstehen.

16+

Die Benutzung des Produkts ist nur Personen erlaubt, die 16 Jahre alt oder älter sind.

Stromschlag

• Bewahren Sie dieses Produkt an einem trockenen Ort auf, und setzen Sie es weder Staub noch Sonnenlicht aus.
• Ziehen Sie nicht an den Anschlüssen und Kabeln und verdrehen Sie diese nicht.
• Befolgen Sie die Anweisungen zum Herstellen von Anschlüssen.
• Verschütten Sie keine Flüssigkeiten auf das Gerät oder seine Anschlüsse.
  – Schließen Sie das Gerät nicht kurz.
• Zerlegen Sie niemals das Produkt; werfen Sie es nicht ins Feuer und setzen Sie es keinen hohen Temperaturen aus.

Verletzungen aufgrund von wiederholten Bewegungen

Das Spielen mit einem Pedalset kann zu Muskel- oder Gelenkschmerzen führen. So vermeiden Sie eventuelle Probleme:

• Vermeiden Sie übermäßig lange Spielzeiten (mehr als 2 Stunden).
• Machen Sie nach jeder Stunde Spielzeit eine 10- bis 15-minütige Pause.
• Wenn Sie Ermüdung oder Schmerzen in den Füßen oder Beinen verspüren, hören Sie auf zu spielen und ruhen Sie sich ein paar Stunden aus, bevor Sie wieder mit dem Spielen beginnen.
• Wenn die oben genannten Symptome oder Schmerzen bei der Wiederaufnahme des Spiels weiterhin bestehen, sollten Sie das Spielen einstellen und Ihren Arzt aufsuchen.

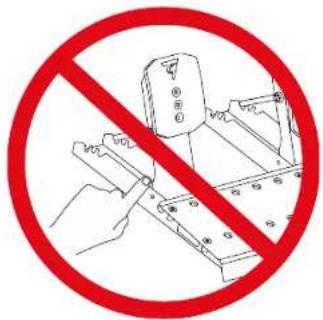

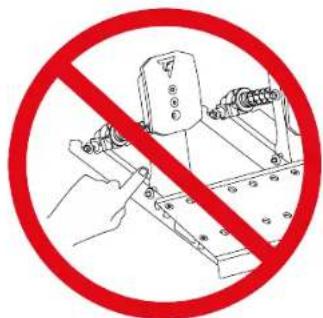

Einklemmgefahr am Pedalset beim Spielen

- Bewahren Sie das Pedalset außerhalb der Reichweite von Kindern auf.

- Bringen Sie während des Spielens niemals Ihre Finger (oder andere Körperteile) auf die Pedalhebel oder in deren Nähe.

Achten Sie vor dem Zusammenbau des Pedalsets darauf, dass sich Ihre Finger beim Herunterdrücken der Pedale nicht zwischen den Pedalhebeln und dem Untergestell des Pedalsets befinden.

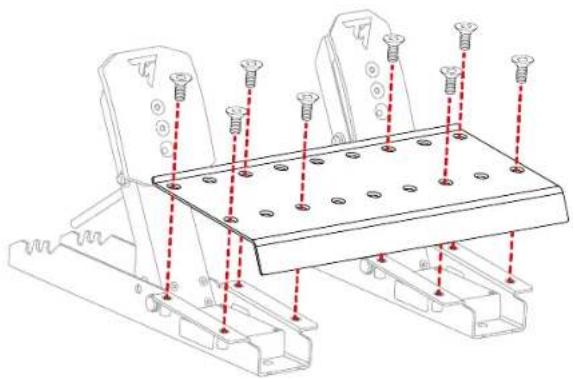

1. Befestigen Sie die Fußstütze mit dem mitgelieferten T20 Torx-Schraubenschlüssel und den Schrauben an den beiden Pedalen.

Das Bremspedal befindet sich auf der linken Seite. Das Gaspedal befindet sich auf der rechten Seite.

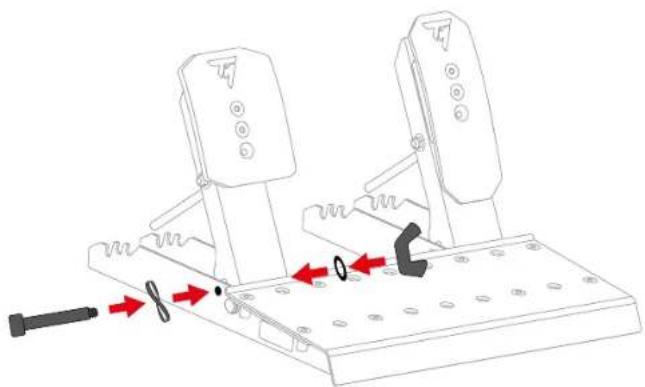

1. Führen Sie die Haltestange in die entsprechenden Perforierungen in dem Untergestell des Pedalsets ein: die Stange und die gewölbte Unterlegscheibe auf einer Seite des Pedals, die Unterlegscheibe und die Flügelmutter auf der anderen Seite.

Wiederholen Sie den Vorgang mit dem anderen Pedal.

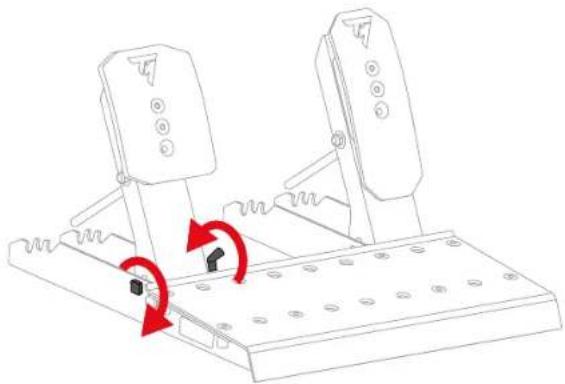

1. Ziehen Sie die Haltestange fest, aber ohne dabei Gewalt anzuwenden.

Wiederholen Sie den Vorgang an dem anderen Pedal.

Ziehen Sie die Haltestange nicht zu fest an.

Bremspedal:

Die Teile, aus denen die Bremspedalfeder besteht, befinden sich in einer Tüte. Es gibt zwei Federn mit unterschiedlichen Widerständen:

– A1-Feder (lang, schwarz): schwacher Widerstand;
– A2-Feder (kurz, grau): starker Widerstand.

A1 A2

Legen Sie die Feder, die Sie nicht verwenden wollen, zur Seite.

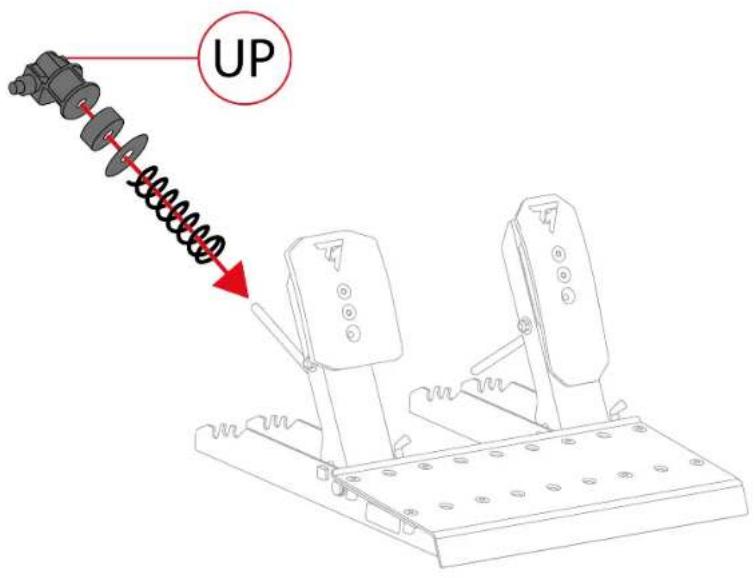

1. Setzen Sie alle Teile der Bremspedalfeder in der folgenden Reihenfolge auf die Metallstange: Feder, Unterlegscheibe, Dämpfer und Halterung.

Auf der Halterung muss die Markierung UP nach oben zeigen.

UP

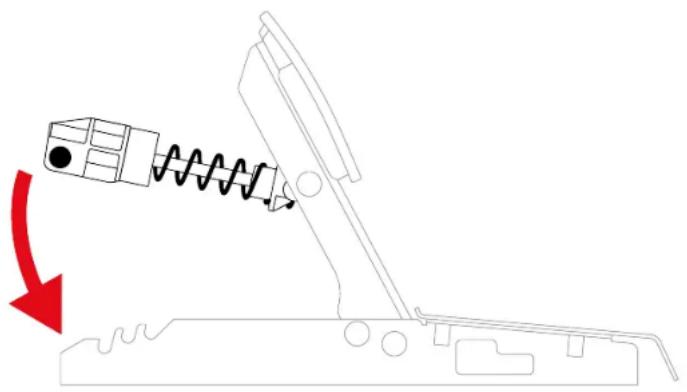

1. Drücken Sie die Bremspedalfeder mithilfe der Halterung zusammen, um die Haltestange in die Nuten des Untergestells des Pedalsets einzusetzen.

Um den Widerstand des Bremspedals einzustellen, können Sie die Haltestange der Feder in verschiedene Positionen bringen.

Weitere Informationen zur Einstellung des Widerstandes des Bremspedals finden Sie im Abschnitt Mechanische Einstellungen des Pedalsets.

Gaspedal:

Die Teile, aus denen die Gaspedalfeder besteht, befinden sich in einer Tüte. Die Tüte enthält eine einzelne B1-Feder (sehr lang, grau).

B1

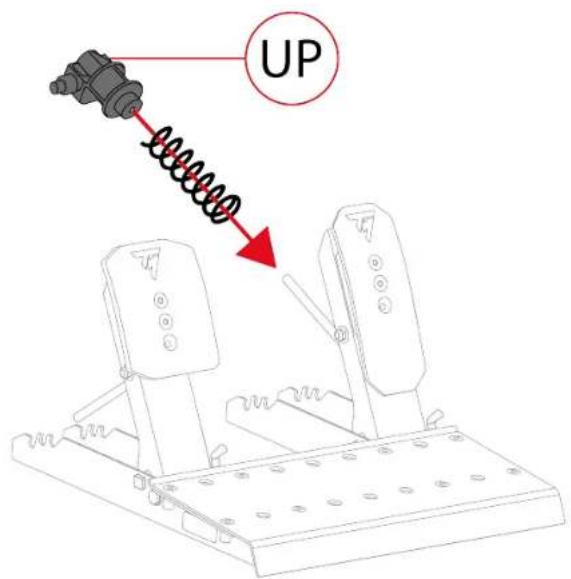

1. Setzen Sie alle Teile der Gaspedalfeder in der folgenden Reihenfolge auf die Metallstange: Feder und Halterung.

Auf der Halterung muss die Markierung UP nach oben zeigen.

UP

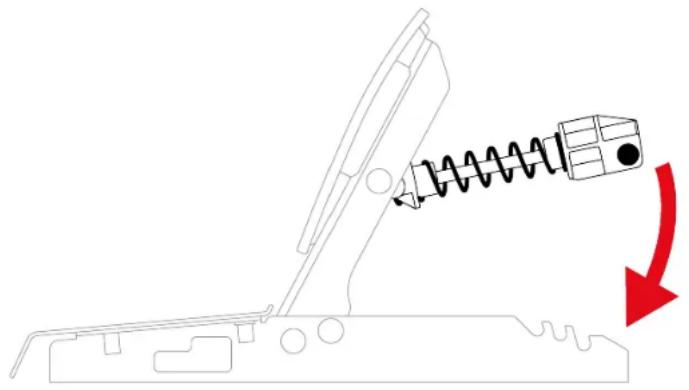

1. Drücken Sie die Gaspedalfeder mithilfe der Halterung zusammen, um die Haltestange in die Nuten im Untergestell des Pedalsets einzusetzen.

Um den Widerstand des Gaspedals einzustellen, können Sie die Haltestange der Feder in verschiedene Positionen bringen.

Weitere Informationen zum Einstellen des Widerstands des Gaspedals finden Sie im Abschnitt Mechanische Einstellungen des Pedalsets.

Ein Video, das den Zusammenbau des Pedalsets zeigt, finden Sie hier:

*Nicht im Lieferumfang enthalten

**Lenkradbasis nicht im Lieferumfang enthalten

Das Installationsverfahren kann je nach der verwendeten Lenkradbasis leicht variieren. Weitere Informationen finden Sie im Benutzerhandbuch der Lenkradbasis.

1. Verbinden Sie das Doppelklinken-/RJ12-Kabel mit dem RJ12-Anschluss an der Basis und dem Raceline Pedals LTE-Pedalset.

Der Klinkenstecker mit der Markierung B (Brake – Bremse) wird mit dem Bremspedal verbunden. Der Klinkenstecker mit der Markierung G (Gas – Gaspedal) wird mit dem Gaspedal verbunden

1. Verbinden Sie die Basis mit einem USB-A-Anschluss an der Spielkonsole oder dem PC.
2. Schließen Sie den Netzadapter an die Basis und an eine Steckdose an.

Nun können Sie mit dem Spiel beginnen!

Kompatibilität

Das Pedalset Raceline Pedals LTE ist kompatibel mit den Force-Feedback-Lenkradbasen von Thrustmaster.

6. Mechanische Einstellungen des Pedalsets

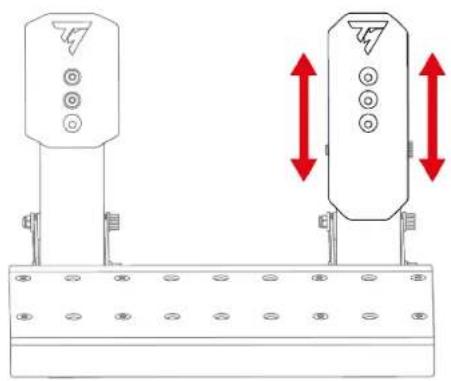

Einstellung der Höhe der Pedale

Die Höhe des Bremspedals und des Gaspedals kann eingestellt werden. Für jedes Pedal gibt es vier mögliche Positionen.

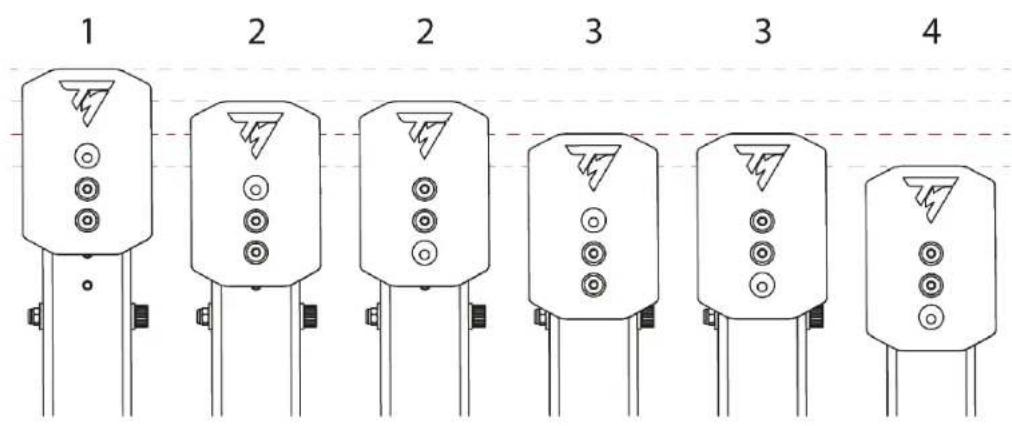

Bremspedal:

1 2 2 3 3 4

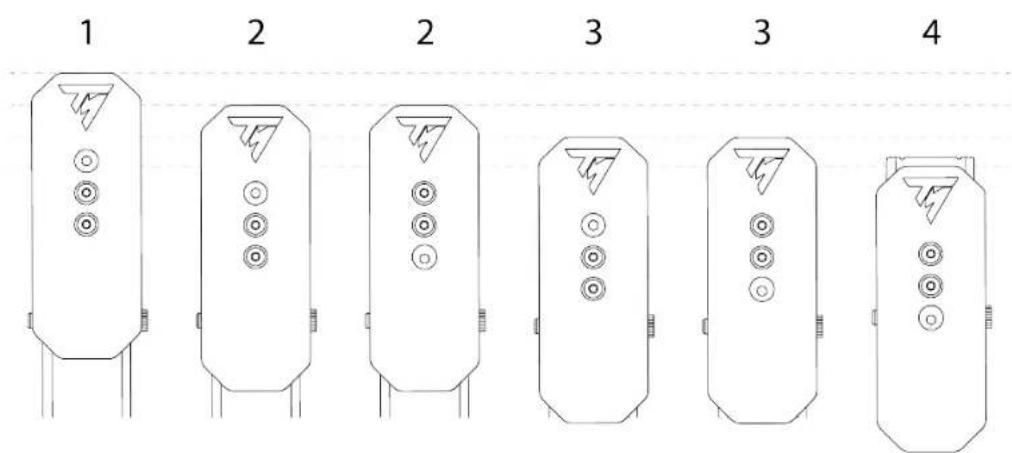

Gaspedal:

1 2 2 3 3 4

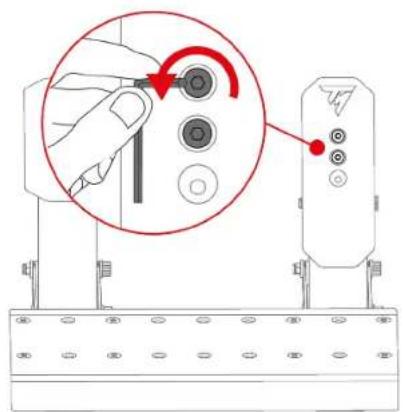

1. Verwenden Sie den mitgelieferten T20-Torx-Schlüssel, um die beiden Schrauben zu lösen, die den Pedalkopf festhalten.

1. Wählen Sie die neue Position des Pedalkopfes.

1. Setzen Sie die beiden Schrauben, die den Pedalkopf an seinem Platz halten, wieder ein und ziehen Sie diese fest.

Ändern des Widerstandes des

Bremspedals

Für die Einstellung des Widerstandes des Bremspedals sind zwei Federn vorgesehen:

• A1-Feder (lang, schwarz): schwacher Widerstand;
  – A2-Feder (kurz, grau): starker Widerstand.

Die drei Nuten am Ende des Untergestells des Pedalsets dienen zum Einstellen des Widerstands.

A1-Feder

Position	P1	P2	P3
Widerstand

A2-Feder

	P1	P2	P3
	-
Widerstand	-

Die Feder A2 kann nicht in der Position P1 verwendet werden.

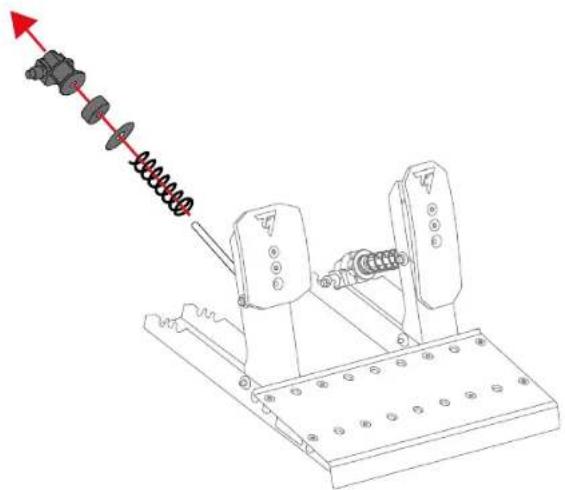

1. Um die Haltestange der Feder aus den Nuten herauszunehmen, drücken Sie die Feder mit Hilfe der Halterung zusammen.

1. Entfernen Sie alle Teile der Pedalfeder.

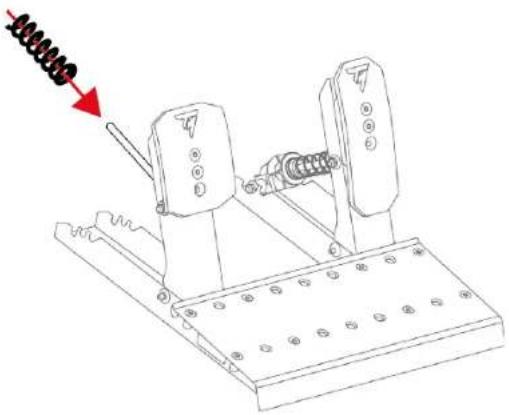

1. Setzen Sie die neue Feder auf die Metallstange des Pedals.

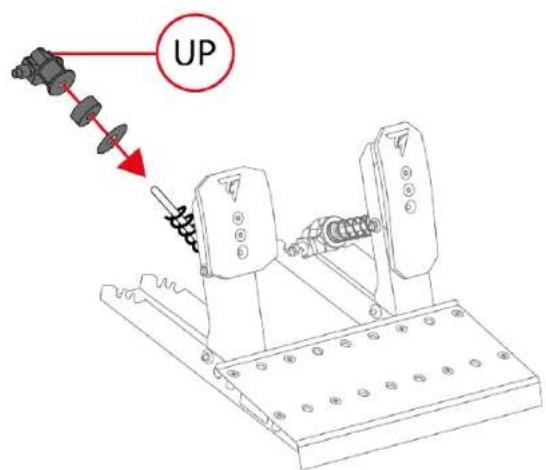

1. Stecken Sie die anderen Teile der Bremspedalfeder in der folgenden Reihenfolge auf die Metallstange: Unterlegscheibe, Dämpfer und Halterung.

Auf der Halterung muss die Markierung UP nach oben zeigen.

UP

1. Um die Haltestange der Feder in die Nuten (P1, P2 oder P3) einzusetzen, drücken Sie die Feder mit Hilfe der Halterung zusammen.

Um Kalibrierungsprobleme zu vermeiden, empfehlen wir Ihnen, die Basis nach dem Federwechsel neu zu starten.

Ändern des Widerstands des Gaspedals

Für das Gaspedal ist nur eine Feder vorgesehen (B1-Feder: sehr lang, grau, schwacher Widerstand).

Die drei Nuten am Ende des Untergestells des Pedalsets dienen zum Einstellen des Widerstands.

B1-Feder
Position	P1	P2	P3
Widerstand

1. Um die Federhaltestange aus den Nuten herauszunehmen, drücken Sie die Feder mit Hilfe der Halterung zusammen.

1. Um die Federhaltestange in die Nuten (P1, P2 oder P3) einzusetzen, drücken Sie die Feder mithilfe der Halterung zusammen.

Um Kalibrierungsprobleme zu vermeiden, empfehlen wir Ihnen, die Basis nach dem Federwechsel neu zu starten.

7. Rutschfeste Carpet-Grip- Unterlagen

Die rutschfesten Carpet-Grip-Unterlagen verhindern das Verrutschen der Raceline Pedals LTE, wenn sie auf einem Teppich oder Läufer verwendet werden.

Verwenden Sie die rutschfesten Carpet-Grip-Unterlagen nicht auf einem weichen Boden oder Parkett, da dies die Oberfläche des Bodens beschädigen kann (z. B. Abschürfungen, Kratzer).

Montage

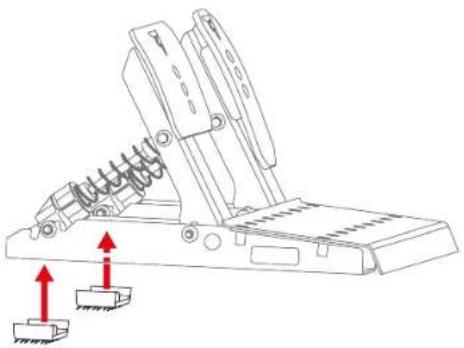

Zur Montage der rutschfesten Carpet-Grip-Unterlagen werden diese an der Unterseite des Pedalsets befestigt.

Um sicherzustellen, dass die Unterlagen richtig funktionieren, positionieren Sie die Zähne in Richtung der Rückseite des Pedalsets.

So entfernen Sie die rutschfesten Carpet-Grip- Unterlagen:

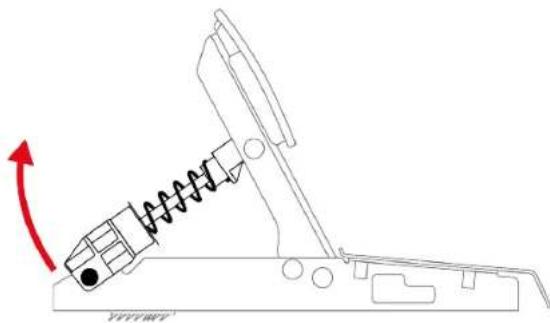

1. Nehmen Sie die Federn aus den Nuten.

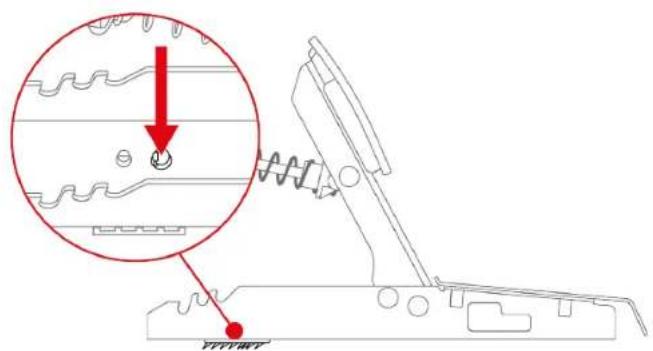

1. Drücken Sie auf den Clip jeder Antirutschunterlage.

Ziehen Sie nicht an den Seiten der rutschfesten Carpet-Grip-Unterlagen, um sie zu entfernen. Sie können sonst die Unterlagen abbrechen.

8. FAQ und technischer Support

Haben Sie Fragen zu dem Pedalset Raceline Pedals LTE? Oder haben Sie technische Probleme? Dann besuchen Sie die Website des technischen Supports von Thrustmaster:
