GEBRUIKSAANWIJZING Raceline Pedals LTE THRUSTMASTER

Lees zorgvuldig de instructies in deze handleiding voordat u het product installeert, voordat u het product gebruikt en voordat u onderhoud uitvoert. Volg de veiligheidsvoorschriften. Als u deze instructies niet opvolgt, bestaat de kans op ongelukken en/of schade. Bewaar deze handleiding zodat u de instructies in de toekomst kunt raadplegen.

INHOUDSOPGAVE

1. INHOUD VAN DE DOOS ....4
2. FUNCTIONS....6
3. INFORMATIE MET BETREKKING TOT GEBRUIK 8
4. MONTAGE 12
5. INSTALLATIE ....20 Compatibiliteit ....22
6. MECHANISCHE INSTELLINGEN VAN DE PEDAALSET......23

De hoogte van de pedalen afstellen......23

De weerstand van het rempedaal afstellen....25

De weerstand van het gaspedaal veranderen....28

1. CARPET GRIP-ANTISLIPSTEUNEN....30
   Montage 31
   Demontage 32

2. FAQ EN TECHNISCHE ONDERSTEUNING ....33

RACELINE PEDALS LTE

LONG TERM EVOLUTION

De Raceline Pedals LTE, met twee pedalen met H.E.A.R.T.-sensoren, is de ideale pedaalset om uw prestaties in racesims te verbeteren.

Deze handleiding helpt u bij het installeren en bij het onder de best mogelijke omstandigheden gebruiken van uw Raceline Pedals LTE. Lees, voordat u begint met racen, zorgvuldig de instructies en de waarschuwingen: ze helpen u maximaal plezier uit uw product te halen.

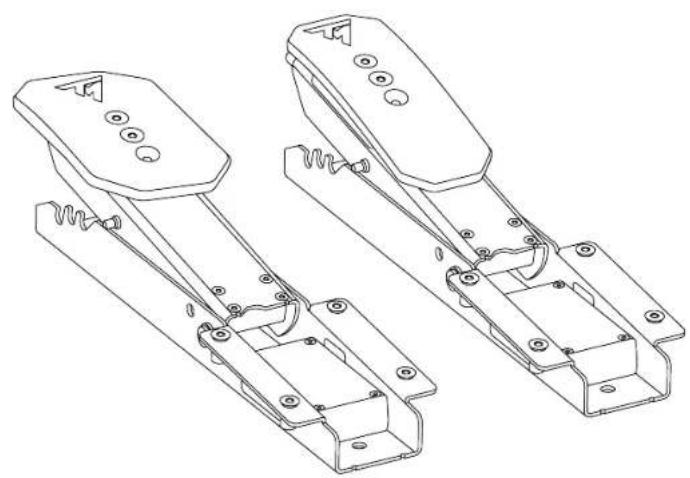

1. Inhoud van de doos

1 Rempedaal
2 Gaspedaal
3 Aansluiting voor rempedaal
4 Aansluiting voor gaspedaal
⑤ Voetsteun

x 8

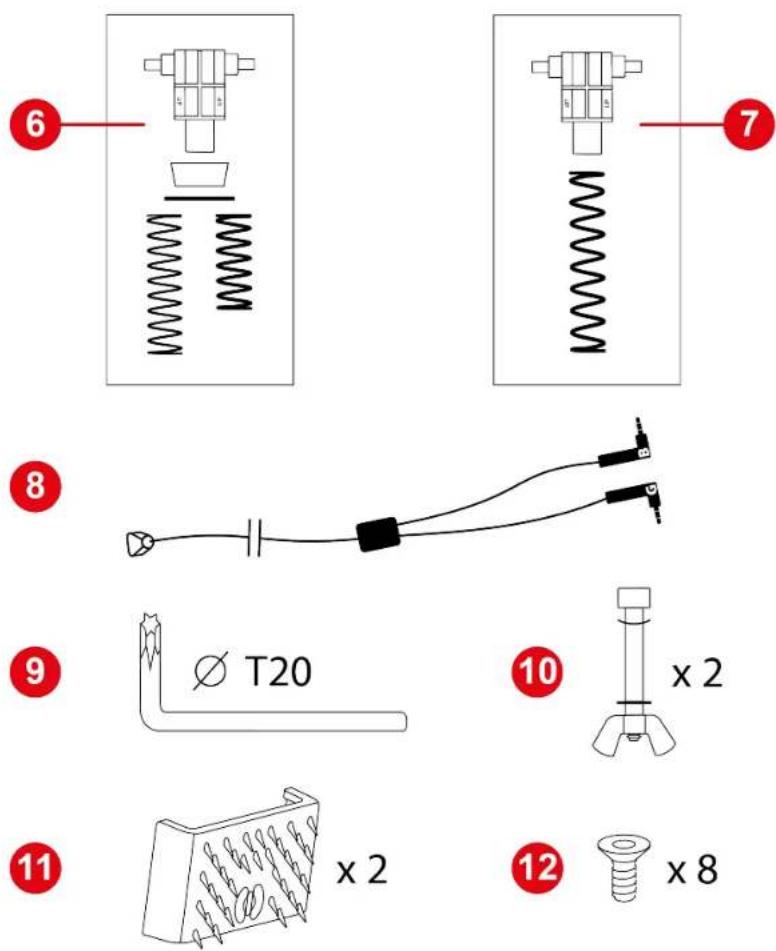

6 Rempedaalveer (één steun, één buffer, één ring en twee veren (zwakke of sterke weerstand))
7 Gaspedaalveer (één steun en één veer)
8 Dubbele connector/RJ12-kabel
9 T20 Torx-sleutel
10 Pedaalstopstangen (één stang, één vleugelmoer, één gebogen ring en één ring)
11 Carpet Grip-antislipsteunen
12 Bouten

3. Informatie met betrekking tot gebruik

Documentatie

Lees, voordat u dit product gebruikt, dit document nogmaals door en bewaar het om het eventueel op een later tijdstip te kunnen raadplegen.

Voor uw en andermans veiligheid mag de pedaalset nooit worden gebruikt op blote voeten of met alleen sokken aan. Thrustmaster® wijst elke verantwoordelijkheid af in geval van letsel als gevolg van het gebruik van de pedaalset zonder schoenen aan te hebben.

16+

Dit product mag alleen worden verplaatst door personen van 16 jaar of ouder.

Elektrische schok

• Bewaar dit product op een droge plek, uit de zon en stofvrij.
• Trek nooit te hard aan een kabel of connector, en voorkom het knikken van kabels.
• Volg de aanwijzingen voor het aansluiten.
• Mors geen vloeistoffen op het product of de connectoren.
• Veroorzaak geen kortsluiting.
• Haal het product nooit elkaar, gooi het niet in het vuur en stel het niet bloot aan hoge temperaturen.

Mogelijk letsel ten gevolge van herhaalde bewegingen

Gamen met een pedaalset kan leiden tot pijn in de gewrichten of de spieren. Hoe problemen te voorkomen:

• Vermijd te lange gaming-sessies (meer dan 2 uur).
• Neem na elk uur gamen een pauze van 10 tot 15 minuten.
• Stop met gamen bij last van vermoeidheid of pijn in voeten of benen, en rust een paar uur voordat u weer verder gaat met gamen.
• Stop volledig met gamen als de hierboven beschreven symptomen van pijn of ongemak blijven aanhouden tijdens het gamen, en raadpleeg in dat geval eerst een huisarts.

Pedaalset beknellingsgevaar bij gebruik

- Houd de pedaalset buiten het bereik van kinderen.

- Zorg tijdens gebruik dat vingers (of andere delen van uw lichaam) nooit in de buurt van of op de pedaalarmen komen.

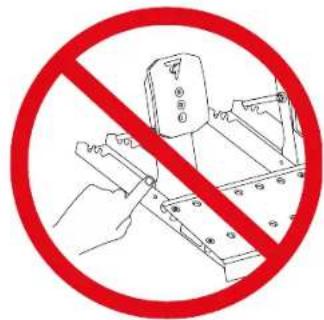

Gevaar op beknelling

Voordat u de pedaalset monteert, moet u ervoor zorgen dat uw vingers zich niet tussen de pedaalarmen en de voet van de pedaalset bevinden wanneer u de pedalen laat zakken.

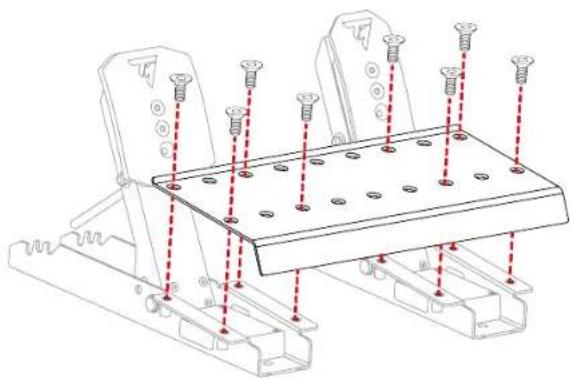

1. Bevestig de voetsteun aan de twee pedalen met behulp van de meegeleverde T20 Torx-sleutel en bouten.

Het rempedaal komt aan de linkerkant. Het gaspedaal komt aan de rechterkant.

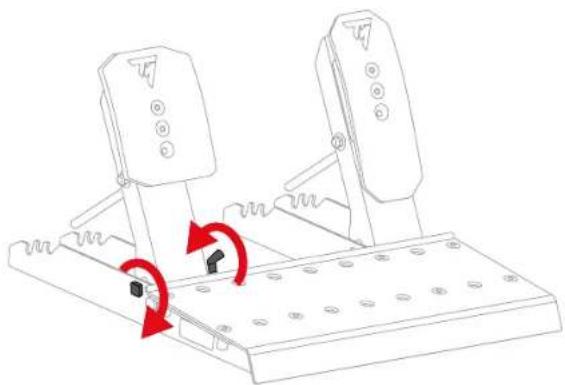

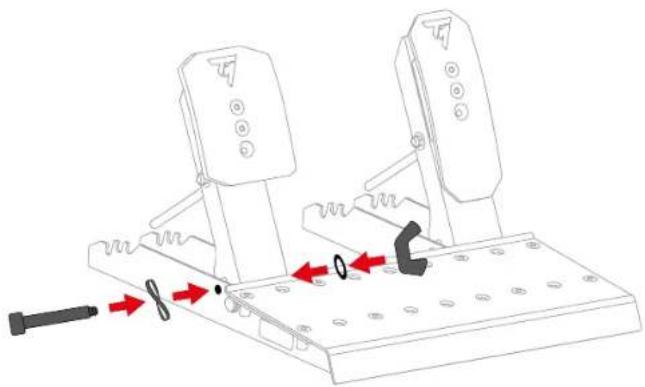

1. Steek de stopstang in de overeenkomstige schroefgaten in de voet van de pedaalset: de stang en de gebogen ring aan de ene kant van het pedaal, de normale ring en de vleugelmoer aan de andere kant.

Herhaal deze procedure voor het andere pedaal.

1. Draai de stopstang vast, zonder deze te forceren.

Herhaal deze procedure voor het andere pedaal.

Draai de stopstang niet te vast aan.

Rempedaal:

De onderdelen waaruit de rempedaalveer bestaat, bevinden zich in een zak. Er zijn twee veren die een verschillende weerstand hebben:

• A1-veer (lang, zwart): zwakke weerstand;
• A2-veer (kort, grijs): sterke weerstand.

A1 A2

Leg de veer apart die u niet wilt gebruiken.

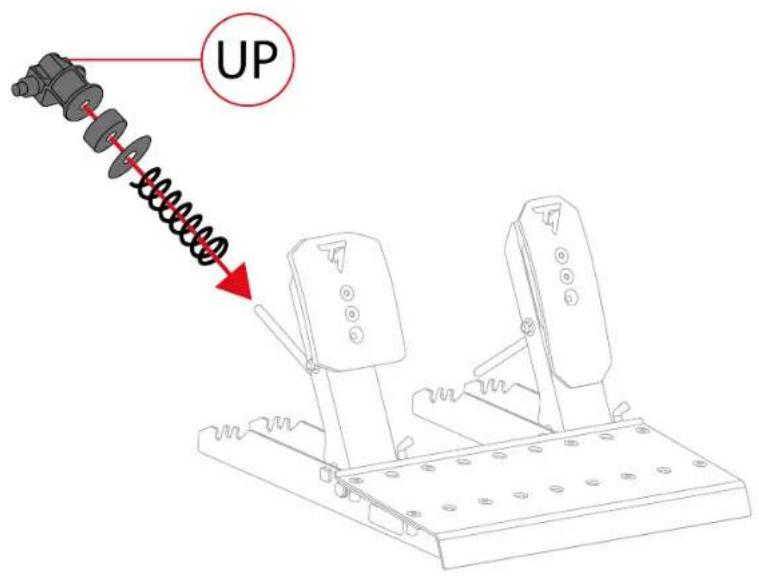

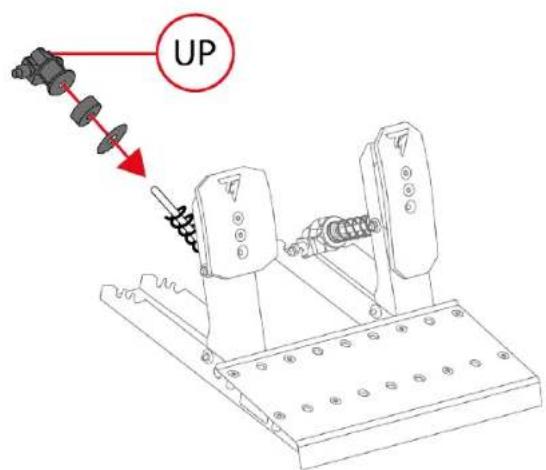

1. Plaats alle onderdelen van de rempedaalveer op de metalen stang in deze volgorde: veer, ring, buffer en steun.

Op de steun moet de UP-markering naar boven wijzen.

UP

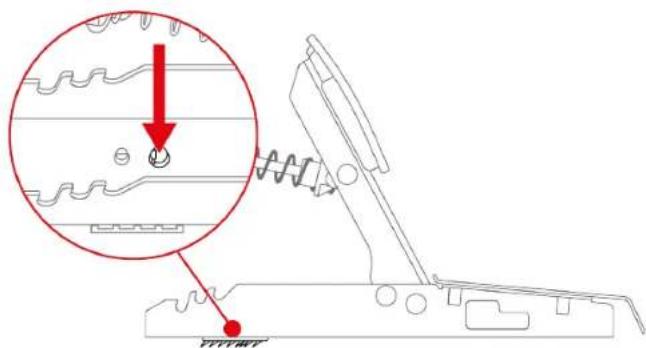

1. Druk de rempedaalveer samen met de steun om de borgstang in de sleuven in de pedaalsetvoet te steken.

Om de weerstand van het rempedaal aan te passen, kunt u de veerborgstang in verschillende standen zetten.

Lees voor meer informatie over het aanpassen van de weerstand van het rempedaal, de sectie Mechanische instellingen van de pedaalset.

Gaspedaal:

De onderdelen waaruit de gaspedaalveer bestaat, bevinden zich in een zak. De zak bevat een enkele B1-veer (zeer lang, grijs).

B1

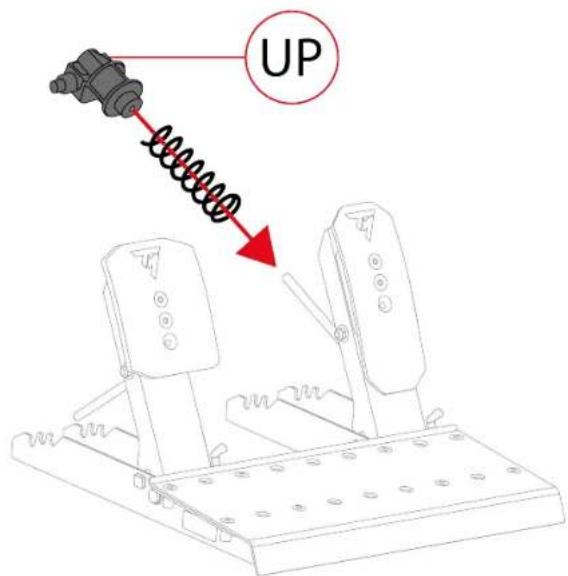

1. Plaats alle onderdelen van de gaspedaalveer op de metalen stang in deze volgorde: veer en steun.

Op de steun moet de UP-markering naar boven wijzen.

UP

1. Druk de gaspedaalveer samen met de steun om de borgstang in de sleuven in de pedaalsetvoet te steken.

Om de weerstand van het gaspedaal aan te passen, kunt u de veerborgstang in verschillende standen zetten.

Lees voor meer informatie over het aanpassen van de weerstand van het gaspedaal, de sectie Mechanische instellingen van de pedaalset.

Een video van het samenstellen van de pedaalset is hier beschikbaar:

**Racestuurvoet niet inbegrepen

De installatieprocedure kan enigszins variëren, afhankelijk van de racestuurvoet die wordt gebruikt. Raadpleeg de handleiding van uw racestuurvoet voor meer informatie.

1. Sluit de dubbele connector/RJ12-kabel aan op de RJ12-connector van de voet en de Raceline Pedals LTE-pedaalset.

De connector met de B-markering (Brake) sluit u aan op het rempedaal. De connector met de G-markering (Gas) sluit u aan op het gaspedaal.

1. Sluit de voet aan op een USB-A-poort op de gameconsole of de PC.
2. Sluit de voeding aan op de voet en op een stopcontact.

Nu kan er gespeeld worden!

Compatibiliteit

De Raceline Pedals LTE-pedaalset is compatibel met Thrustmaster Force Feedback-racestuurvoeten.

6. Mechanische instellingen van de pedaalset

De hoogte van de pedalen afstellen

De hoogte van het rempedaal en van het gaspedaal kunnen worden ingesteld. Er zijn vier mogelijke standen voor elk pedaal.

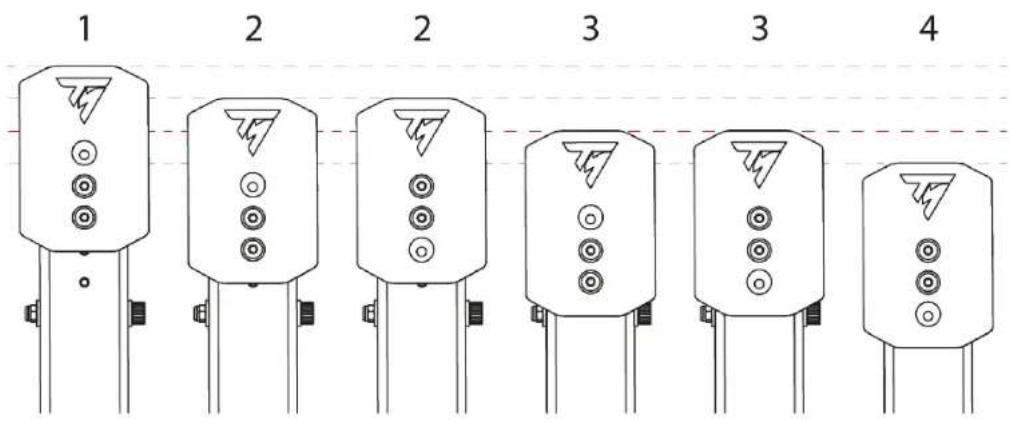

Rempedaal:

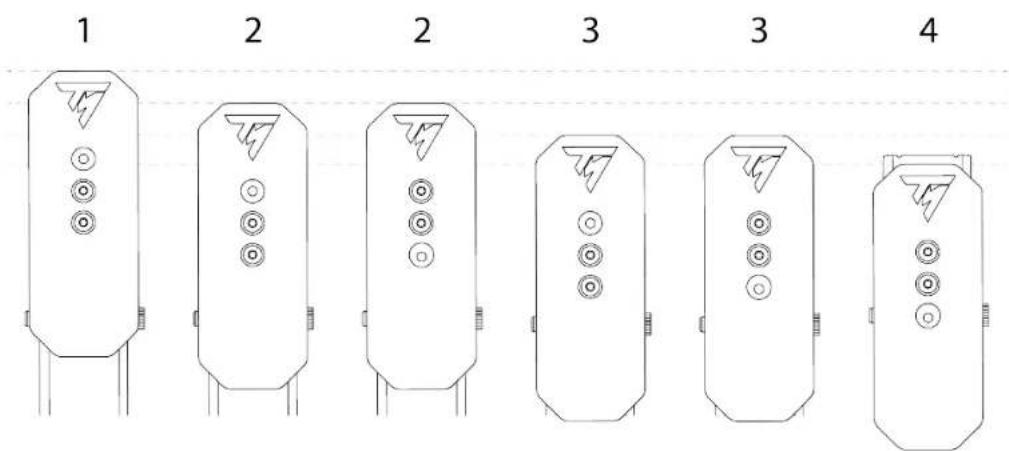

1 2 2 3 3 4

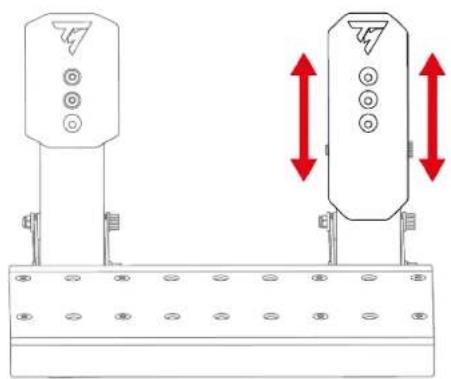

Gaspedaal:

1 2 2 3 3 4

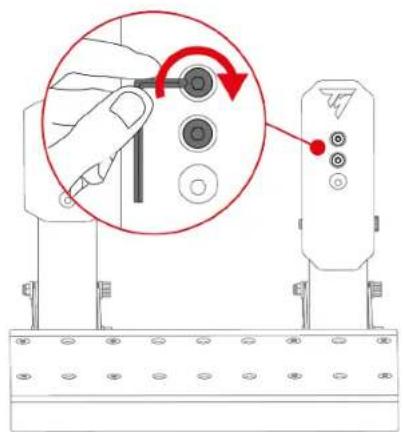

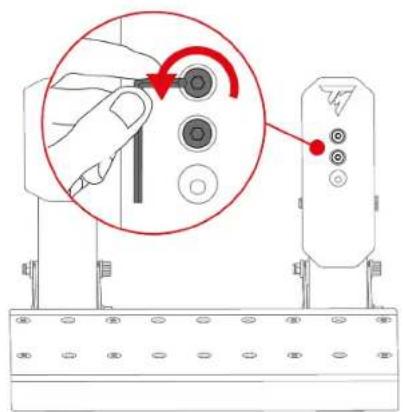

1. Gebruik de meegeleverde T20 Torx-sleutel om de twee bouten lost te schroeven waarmee de kop van het pedaal vastzit.

1. Kies een nieuwe stand voor de pedaalkop.

1. Plaats de twee bouten terug waarmee de pedaalkop vastzit en draai deze aan.

De weerstand van het rempedaal afstellen

Er worden twee veren meegeleverd voor het instellen van de weerstand van het rempedaal:

• A1-veer (lang, zwart): zwakke weerstand;
• A2-veer (kort, grijs): sterke weerstand.

De drie sleuven achterop de pedaalsetvoet worden gebruikt voor het instellen van de weerstand.

A1-veer
Stand	P1	P2	P3
Weerstand
A2-veer
Stand	P1-	P2P2	P3P3
Weerstand	-

A2-veer

Stand	P1	P2	P3
	-
Weerstand	-

De A2-veer kan niet in de P1-stand worden gebruikt.

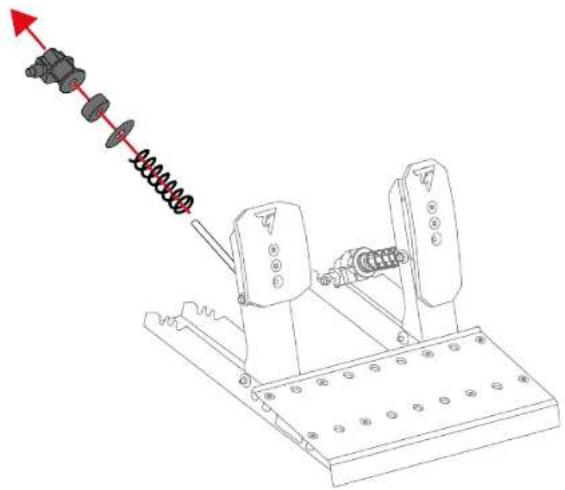

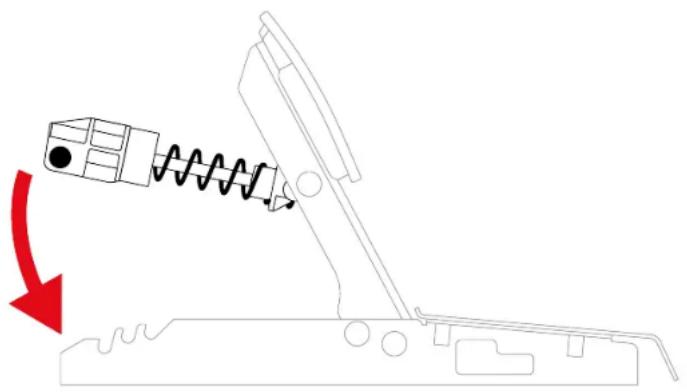

1. Om de veerborgstang uit de sleuven te halen, drukt u de veer samen met behulp van de steun.

1. Verwijder alle onderdelen van de pedaalveer.

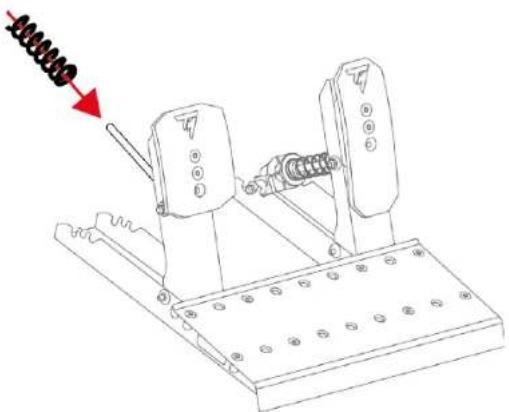

1. Plaats de nieuwe veer in de metalen stang van het pedaal.

1. Plaats de andere onderdelen van de rempedaalveer op de metalen stang in deze volgorde: ring, buffer en steun.

Op de steun moet de UP-markering naar boven wijzen.

UP

1. Om de veerborgstang in de sleuven (P1, P2 of P3) te steken, drukt u de veer samen met behulp van de steun.

Om eventuele kalibratieproblemen te voorkomen, adviseren we de voet te herstarten na het wijzigen van de veer.

De weerstand van het gaspedaal veranderen

Voor het gaspedaal wordt er maar 1 veer meegeleverd: (B1-veer: zeer lang, grijs, zwakke weerstand).

De drie sleuven achterop de pedaalsetvoet worden gebruikt voor het instellen van de weerstand.

B1-veer
Stand	P1	P2	P3
Weerstand

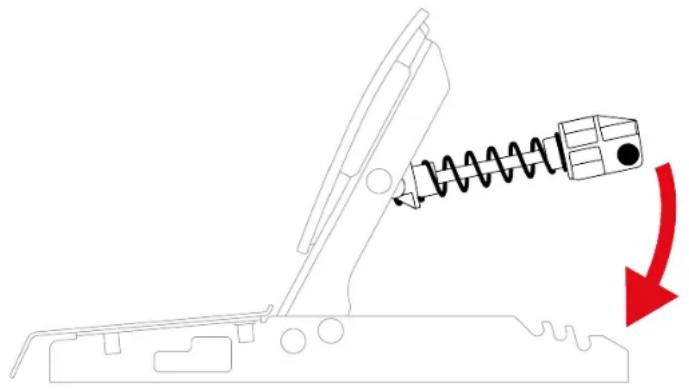

1. Om de veerborgstang uit de sleuven te halen, drukt u de veer samen met behulp van de steun.

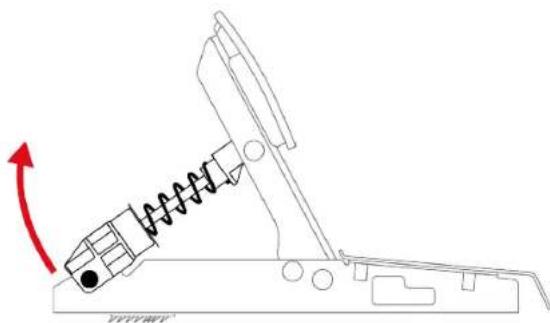

1. Om de veerborgstang in de sleuven (P1, P2 of P3) te steken, drukt u de veer samen met behulp van de steun.

Om eventuele kalibratieproblemen te voorkomen, adviseren we de voet te herstarten na het wijzigen van de veer.

7. Carpet Grip-antislipsteunen

De Carpet Grip-antislipsteunen voorkomen dat de Raceline Pedals LTE-pedaalset verschuift wanneer deze wordt gebruikt op een tapijt of vloerbedekking.

Gebruik de Carpet Grip-antislipsteunen nooit op een zachte vloer, parketvloer, houten vloer of laminaatvloer omdat deze dan beschadigd kan worden (krassen e.d.).

Montage

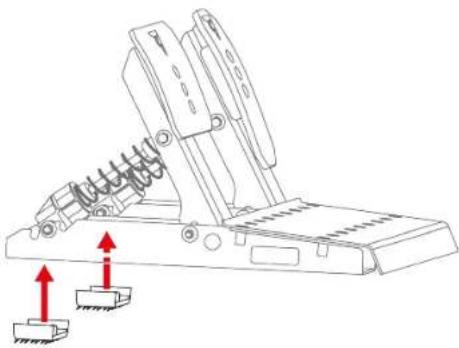

Om de Carpet Grip-antislipsteunen te installeren, klemt u ze op achterzijde van de pedaalset.

Om ervoor te zorgen dat de steunen effectief zijn, laat u de tanden naar achter wijzen.

Om de Carpet Grip-antislipsteunen te verwijderen:

1. Haal de veren uit de sleuven.

1. Druk op de klem van elke antislipsteun.

Druk bij het verwijderen van de Carpet Grip- antislipsteunen niet op de zijkanten. Als u dit doet, bestaat het risico dat ze breken.

8. FAQ en technische ondersteuning

Hebt u vragen over de Raceline Pedals LTE-pedaalset of komt u technische problemen tegen? Ga dan naar de website voor technische ondersteuning van Thrustmaster:
