Type de produit	Pédalier de simulation de course à deux pédales
Marque	Thrustmaster
Modèle	Raceline Pedals LTE
Capteurs	Technologie H.E.A.R.T. (Hall Effect Accurate Racing Technology)
Pédales	Frein (gauche) et accélérateur (droite) avec repose-pieds intégré
Connectivité	Câble double Jack/RJ12 vers la base compatible Thrustmaster
Alimentation	Via la base (adaptateur secteur inclus avec la base)
Compatibilité	Bases à retour de force Thrustmaster (TS‑XW, T300, T500, TX, etc.)
Réglage de la hauteur des pédales	4 positions par pédale, visserie Torx T20
Réglage de la résistance	Frein : 2 ressorts (faible/fort) + 3 positions ; Accélérateur : 1 ressort + 3 positions
Matériaux	Base en plastique renforcé, pédales métalliques, ressorts en acier
Dimensions (approx.)	Environ 30 cm (L) x 25 cm (P) x 15 cm (H)
Poids (approx.)	Environ 1,2 kg
Supports anti-dérapants	Carpet Grip amovibles pour tapis/moquette (ne pas utiliser sur parquet)
Contenu de la boîte	2 pédales, repose-pieds, ressorts, câble, clé Torx T20, tiges de butée, supports Carpet Grip, vis
Âge recommandé	16 ans et plus
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits liquides ou abrasifs
Sécurité	Ne pas jouer pieds nus ; garder hors de portée des enfants ; risque de pincement
Garantie	2 ans (selon législation en vigueur)
Service client	Assistance technique sur support.thrustmaster.com

FOIRE AUX QUESTIONS - Raceline Pedals LTE THRUSTMASTER

Le pédalier Raceline Pedals LTE est-il compatible avec ma base Thrustmaster ?

Oui, il est compatible avec toutes les bases à retour de force Thrustmaster (séries TS‑XW, T300, T500, TX, etc.). Branchez le câble double Jack/RJ12 au connecteur RJ12 de la base.

Comment ajuster la hauteur des pédales ?

Utilisez la clé Torx T20 fournie pour desserrer les deux vis de la tête de pédale. Choisissez parmi les 4 positions possibles, puis resserrez les vis.

Comment modifier la résistance de la pédale de frein ?

Le frein est livré avec deux ressorts : A1 (noir, long) pour une résistance faible et A2 (gris, court) pour une résistance forte. Remplacez le ressort et ajustez la position de la tige de maintien dans les encoches P1, P2 ou P3. Redémarrez la base après changement.

Puis-je régler la résistance de la pédale d'accélérateur ?

Oui, l'accélérateur dispose d'un ressort unique (B1). Vous pouvez affiner la résistance en déplaçant la tige de maintien dans les encoches P1, P2 ou P3. Redémarrez la base après réglage.

Comment installer les supports anti-dérapants Carpet Grip ?

Clipsez les supports à l'arrière du pédalier en orientant les dents vers l'arrière. Ne les utilisez pas sur du parquet ou un sol souple pour éviter les rayures. Pour les retirer, libérez les ressorts des encoches et appuyez sur le clip.

Quels sont les précautions de sécurité à respecter ?

Ne jouez pas pieds nus ou en chaussettes. Gardez le pédalier hors de portée des enfants de moins de 16 ans. Évitez les sessions de jeu de plus de 2 heures et faites des pauses toutes les heures. Ne placez pas vos doigts près des bras des pédales.

Le pédalier nécessite-t-il une alimentation externe ?

Non, il est alimenté par la base via le câble RJ12. La base doit être branchée sur secteur avec son adaptateur.

Que faire si une pédale ne répond plus ou semble mal calibrée ?

Vérifiez les branchements Jack (B pour frein, G pour accélérateur). Redémarrez la base après avoir changé un ressort. Si le problème persiste, consultez le support technique sur support.thrustmaster.com.

Puis utiliser ce pédalier sur PC ?

Oui, tant que votre base Thrustmaster est compatible et branchée en USB sur le PC. Le pédalier fonctionne comme un périphérique de la base.

Comment nettoyer le pédalier ?

Utilisez un chiffon sec et doux. N'utilisez jamais de liquide, de solvant ou de produit abrasif. Évitez l'exposition à la poussière, à l'humidité et au soleil.

MODE D'EMPLOI Raceline Pedals LTE THRUSTMASTER

Manuel de l'utilisateur

Lisez attentivement les instructions fournies dans ce manuel avant d'installer le produit, avant toute utilisation et avant tout entretien. Conformez-vous aux consignes de sécurité. Le non-respect de ces instructions peut causer des accidents et/ou des dommages. Conservez ce manuel pour toute consultation ultérieure des instructions.

TABLE DES MATIÈRES

1. CONTENU DE LA BOITE ....4

2. CARACTERISTIQUES......6

3. INFORMATIONS LIEES A L'UTILISATION ....8

4. MONTAGE....12

5. INSTALLATION......20

Compatibilité....22

1. REGLAGES MECANIQUES DU PEDALIER.23

Ajuster la hauteur des pédales 23

Modifier la résistance de la pédale

de frein....25

Modifier la résistance de la pédale

d'accélérateur 28

1. SUPPORTS ANTI-DERAPANTS CARPET

GRIP 30

Montage....31

Démontage....32

1. FAQ ET SUPPORT TECHNIQUE ......33

RACELINE PEDALS LTE

LONG TERM EVOLUTION

Le Raceline Pedals LTE, équipé de deux pédales à capteur H.E.A.R.T., est le pédalier idéal pour progresser dans la simulation de course automobile.

Ce manuel va vous aider à installer et utiliser dans les meilleures conditions votre Raceline Pedals LTE. Avant de vous lancer dans la course, lisez attentivement les instructions et les avertissements, ils vous aideront à tirer le maximum de plaisir de votre produit.

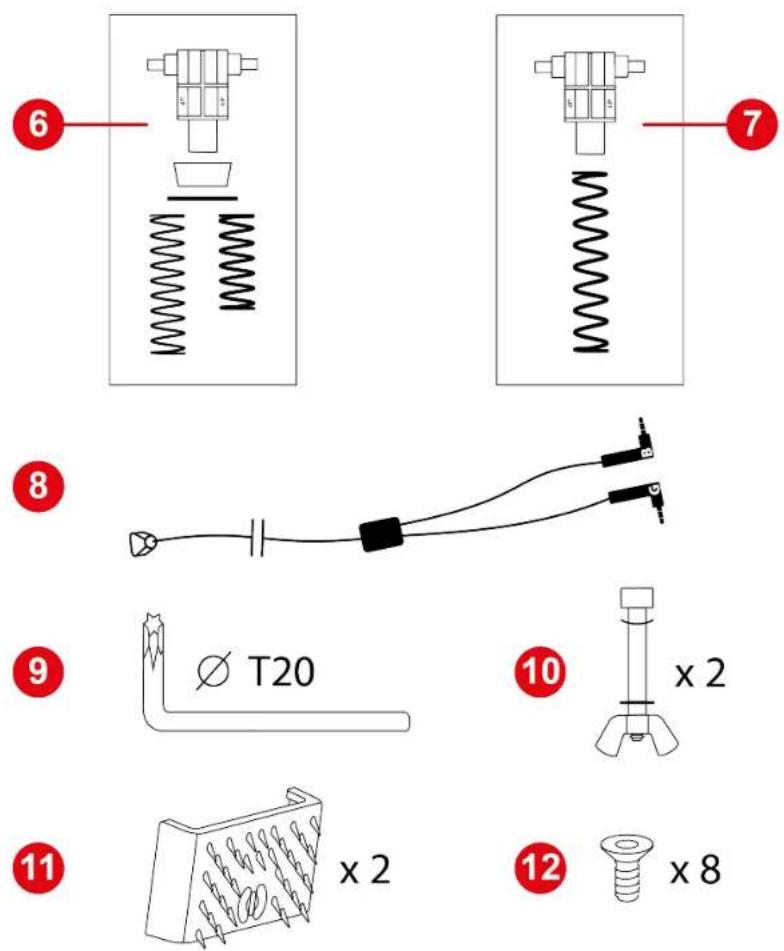

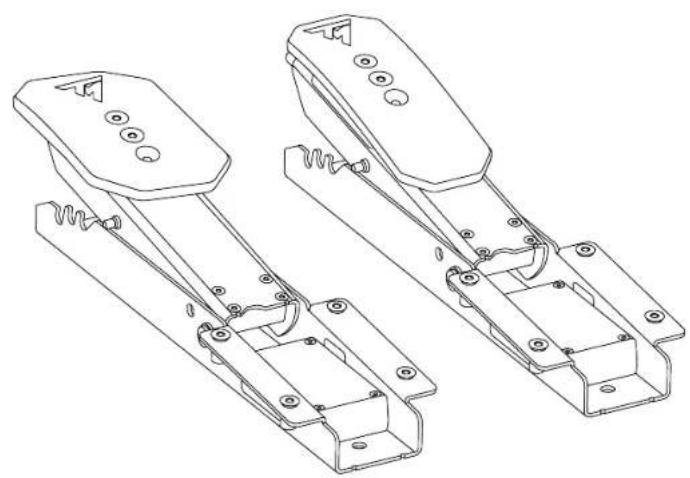

1. Contenu de la boîte

1 Pédale de frein
2 Pédale d'accélérateur
3 Connecteur Jack de la pédale de frein
4 Connecteur Jack de la pédale d'accélérateur
⑤ Repose-pieds

x 8

6 Ressort de la pédale de frein (un support, un tampon, une rondelle et deux ressorts (résistance faible ou forte))
7 Ressort de la pédale d'accélérateur (un support et un ressort)
⑧ Câble double Jack/RJ12
9 Clé Torx T20
10 Tiges de butée des pédales (une tige, un écrou papillon, une rondelle cintrée et une rondelle)
11 Supports anti-dérapants Carpet Grip
12 Vis

3. Informations

liées

à

l'utilisation

Documentation

Avant d'utiliser ce produit, relisez attentivement cette documentation et conservez-la pour pouvoir la consulter ultérieurement.

Pour des raisons de sécurité, ne jouez pas pieds nus ou en chaussettes lorsque vous utilisez le pédalier. Thrustmaster® décline toute responsabilité en cas de blessure suite à une utilisation du pédalier sans chaussures.

Produit à manipuler uniquement par des personnes âgées de 16 ans ou plus.

Choc électrique

• Conservez le produit dans un endroit sec et ne l'exposez ni à la poussière ni au soleil.
• Ne tordez pas et ne tirez pas sur les connecteurs et câbles.
• Respectez les sens de branchement.
• Ne renversez pas de liquide sur le produit et ses connecteurs.
• Ne mettez pas le produit en court-circuit.
• Ne démontez jamais le produit, ne le jetez pas au feu et ne l'exposez pas à des températures élevées.

Blessures dues aux mouvements répétitifs

Jouer avec un pédalier peut causer des douleurs aux muscles et aux articulations.

Afin d'éviter tout problème :

• Évitez les périodes trop longues de jeu (supérieures à 2 heures).
• Faites une pause de 10 à 15 minutes après chaque heure de jeu.
• Si vous éprouvez fatigue ou douleur au niveau des jambes ou des pieds, cessez de jouer et reposez-vous pendant quelques heures avant de recommencer à jouer.
• Si les symptômes ou les douleurs indiqués ci-dessus persistent lorsque vous reprenez le jeu, arrêtez de jouer et consultez votre médecin.

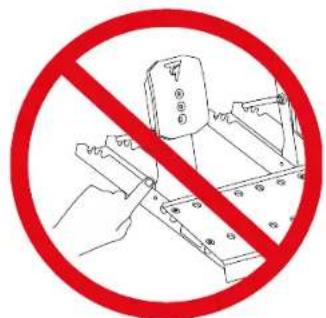

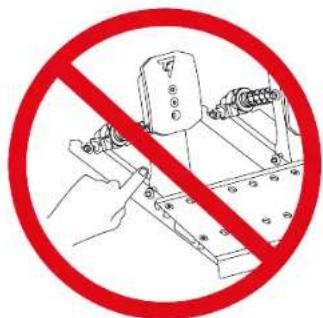

Risque de pincement au niveau du pédalier lors des phases de jeu

- Laissez le pédalier hors de portée des enfants.

- Lors des phases de jeu, ne placez jamais vos doigts (ou autres parties du corps) sur ou à proximité des bras des pédales.

Avant de monter le pédalier, ne mettez pas vos doigts entre le bras des pédales et la base du pédalier lorsque vous abaissez les pédales.

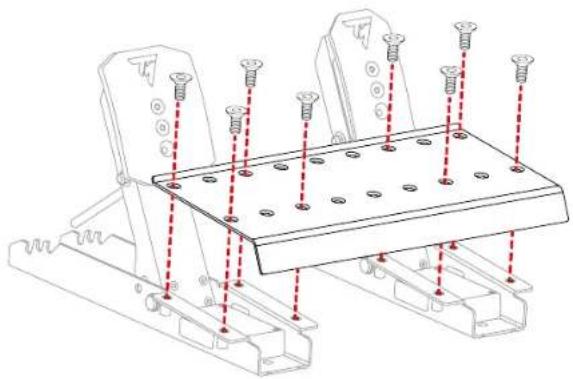

1. À l'aide de la clé Torx T20 et des vis fournies, fixez le repose-pieds sur les deux pédales.

La pédale de frein est à gauche. La pédale d'accélérateur est à droite.

1. Insérez la tige de butée dans les perforations prévues à cet effet dans la base du pédalier : la tige et la rondelle cintrée d'un côté de la pédale, la rondelle et l'écrou papillon de l'autre côté.

Répétez la manipulation sur l'autre pédale.

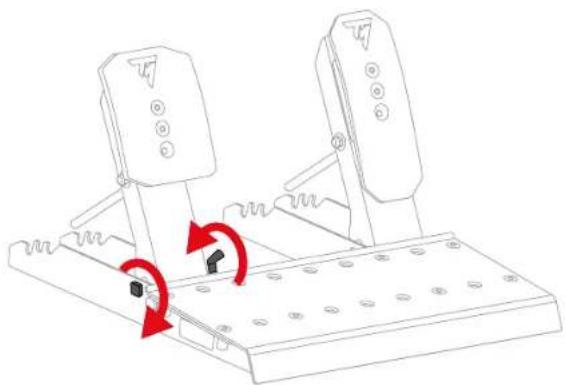

1. Serrez la tige de butée sans forcer.

Répétez la manipulation sur l'autre pédale.

Ne serrez pas trop fort la tige de butée.

Pédale de frein :

Les pièces formant le ressort de la pédale de frein sont dans un sachet. Il contient deux ressorts offrant des résistances différentes :

• ressort A1 (long, noir) : résistance faible ;
• ressort A2 (court, gris) : résistance forte.

Veuillez mettre de côté le ressort que vous ne souhaitez pas utiliser.

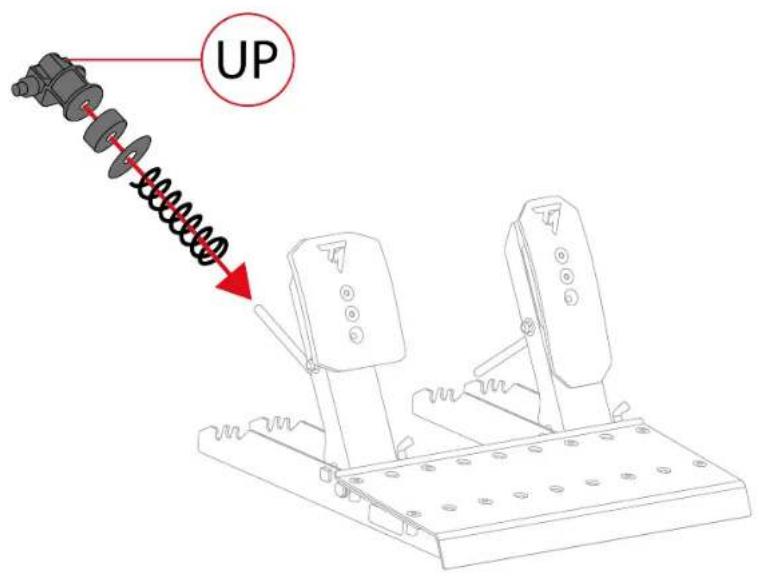

1. Insérez l'ensemble des pièces composant le ressort de la pédale de frein sur la tige métallique en suivant cet ordre : ressort, rondelle, tampon puis support.

Sur le support, l'inscription UP doit être orientée vers le haut.

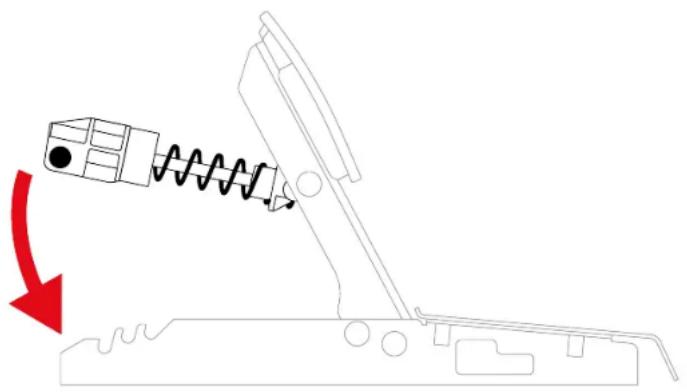

1. Compressez le ressort de la pédale de frein à l'aide du support pour insérer la tige de maintien dans les encoches de la base du pédalier.

Pour affiner le réglage de la résistance de la pédale de frein, vous pouvez placer la tige de maintien du ressort dans différentes positions.

Pour plus d'information sur le réglage de la résistance de la pédale de frein, veuillez consulter la section Réglages mécaniques du pédalier.

Pédale d'accélérateur :

Les pièces formant le ressort de la pédale d'accélérateur sont dans un sachet. Il contient un seul ressort B1 (très long, gris).

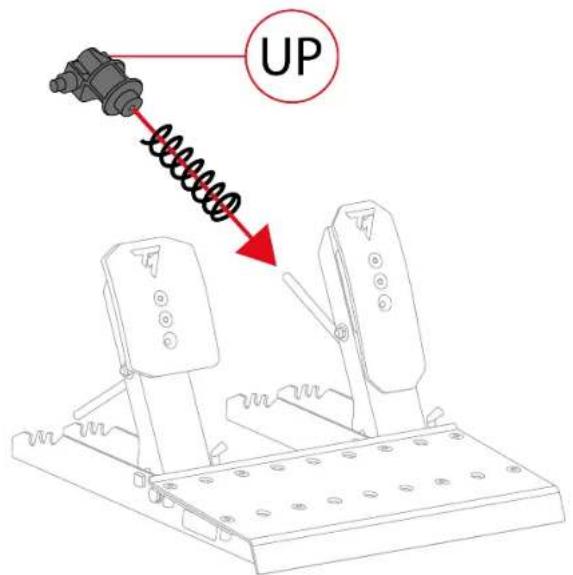

1. Insérez l'ensemble des pièces composant le ressort de la pédale d'accélérateur sur la tige métallique en suivant cet ordre : ressort puis support.

Sur le support, l'inscription UP doit être orientée vers le haut.

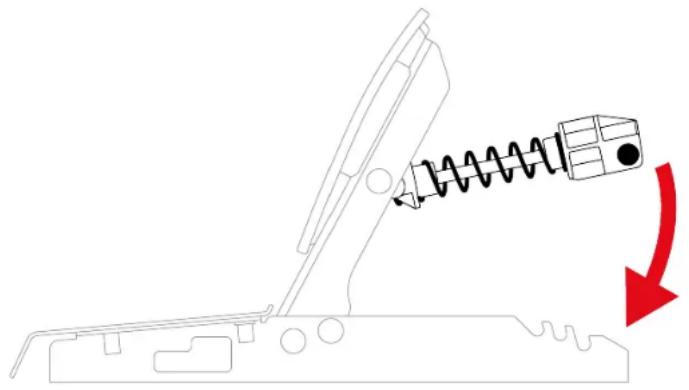

1. Compressez le ressort de la pédale d'accélérateur à l'aide du support pour insérer la tige de maintien dans les encoches de la base du pédalier.

Pour affiner le réglage de la résistance de la pédale d'accélérateur, vous pouvez placer la tige de maintien du ressort dans différentes positions.

Pour plus d'information sur le réglage de la résistance de la pédale d'accélérateur, veuillez consulter la section Réglages mécaniques du pédalier.

Une vidéo de montage du pédalier est disponible ici : https://support.thrustmaster.com/product/raceline-pedals-lte/

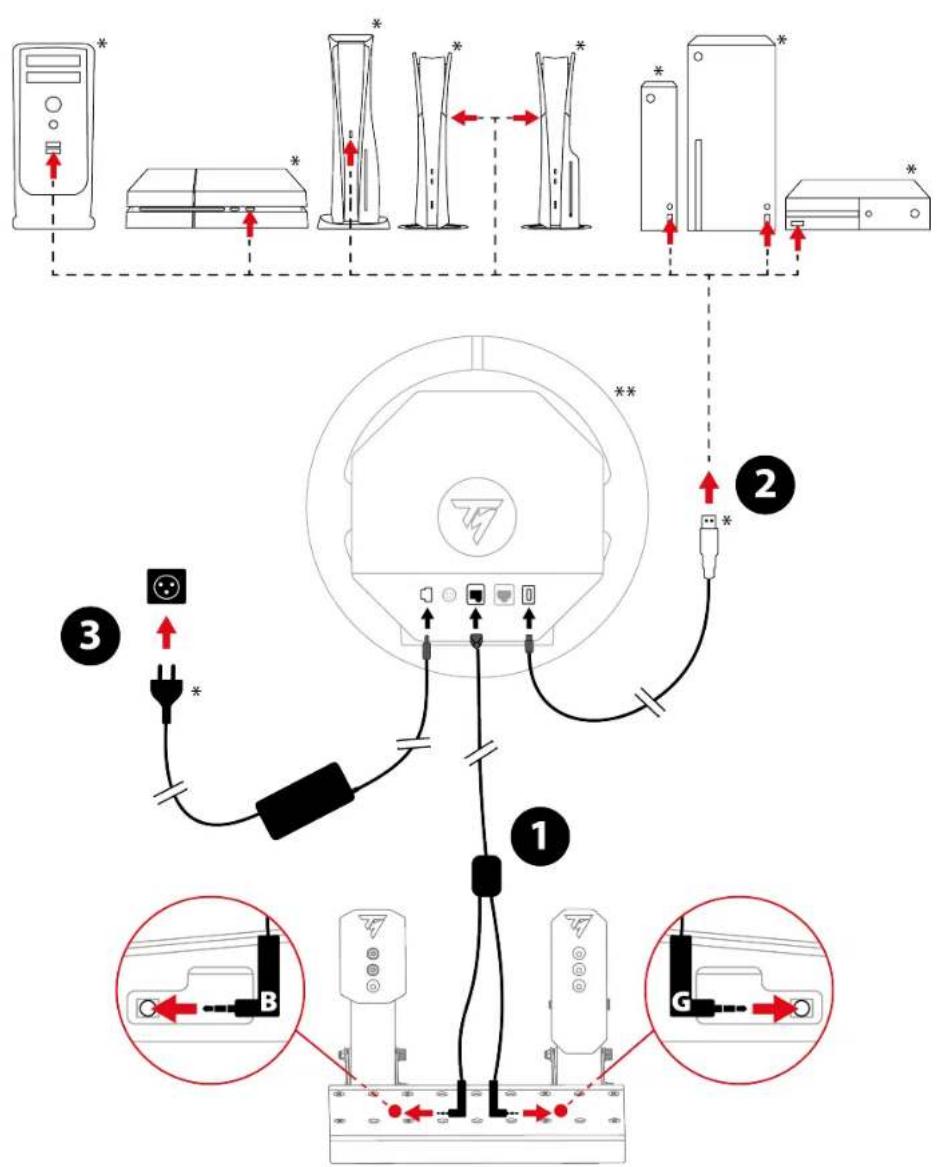

5. Installation

La procédure d'installation peut légèrement varier selon la base utilisée. Pour plus d'informations, veuillez consulter le manuel de l'utilisateur de la base.

1. Branchez le câble double Jack/RJ12 sur le connecteur RJ12 de la base et le pédalier Raceline Pedals LTE.

Le connecteur Jack avec le marquage B (Brake – frein) se branche sur la pédale de frein. Le connecteur Jack avec le marquage G (Gas – accélérateur) se branche sur la pédale d'accélérateur.

1. Reliez la base à un port USB-A de la console ou du PC.
2. Branchez l'adaptateur secteur sur la base et une prise de courant.

Vous êtes maintenant prêt à jouer !

Compatibilité

Le pédalier Raceline Pedals LTE est compatible avec les bases à retour de force Thrustmaster.

6. Réglages mécaniques du pédalier

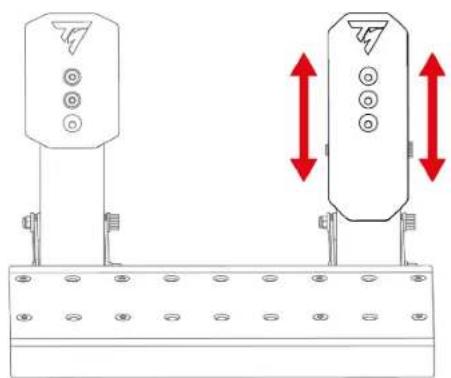

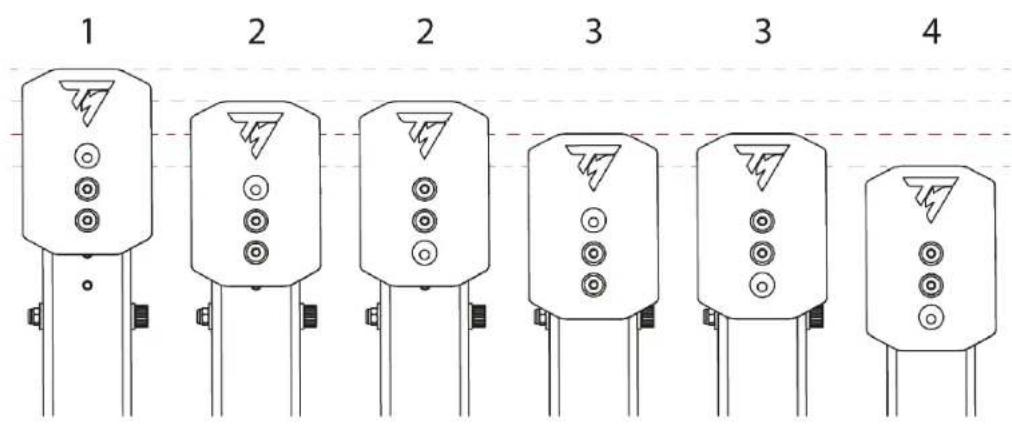

Ajuster la hauteur des pédales

Vous pouvez ajuster la hauteur de la pédale de frein et de la pédale d'accélérateur. Quatre positions sont possibles par pédale.

Pédale de frein :

Pédale d'accélérateur :

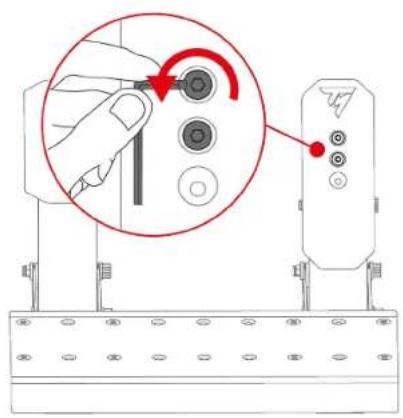

1. À l'aide de la clé Torx T20 fournie, desserrez les deux vis maintenant la tête de pédale.

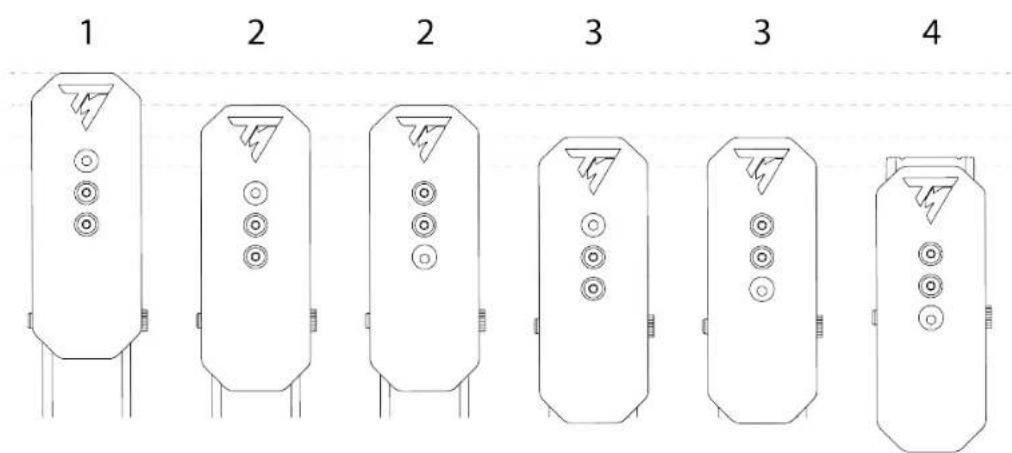

1. Choisissez la nouvelle position de la tête de pédale.

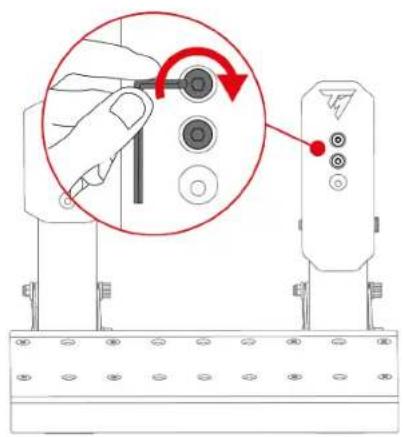

1. Resserrez les deux vis maintenant la tête de pédale.

Modifier la résistance de la pédale de frein

Pour ajuster la résistance de la pédale de frein, deux ressorts sont fournis :

• ressort A1 (long, noir) : résistance faible ;
• ressort A2 (court, gris) : résistance forte.

Les trois encoches à l'arrière de la base du pédalier permettent d'affiner le réglage de la résistance.

Ressort A1
Position	P1	P2	P3
Résistance

Ressort A2

Position	P1	P2	P3
	-
Résistance	-

Le ressort A2 ne peut pas être utilisé en position P1.

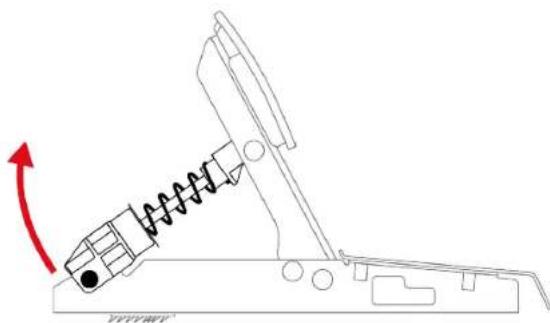

1. Pour libérer la tige de maintien du ressort des encoches, compressez le ressort à l'aide du support.

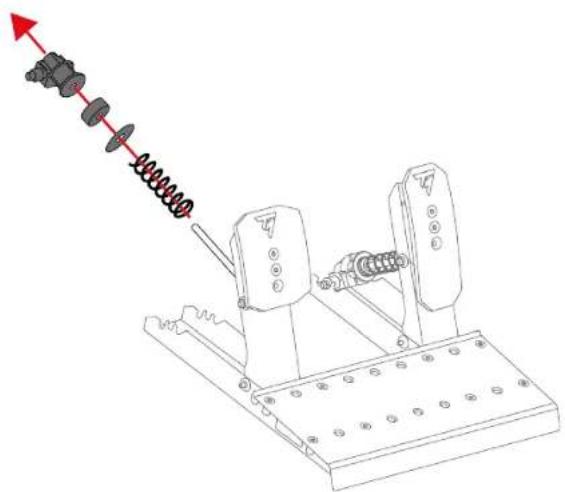

1. Retirez l'ensemble des pièces composant le ressort de la pédale.

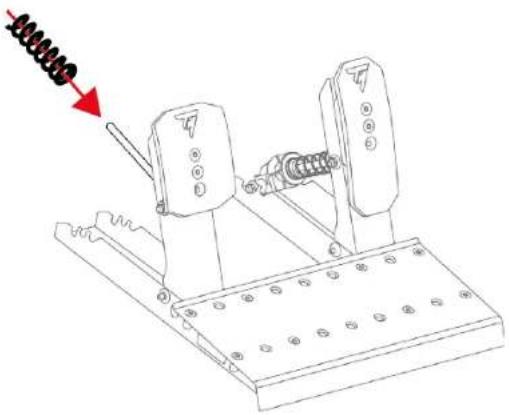

1. Insérez le nouveau ressort sur la tige métallique de la pédale.

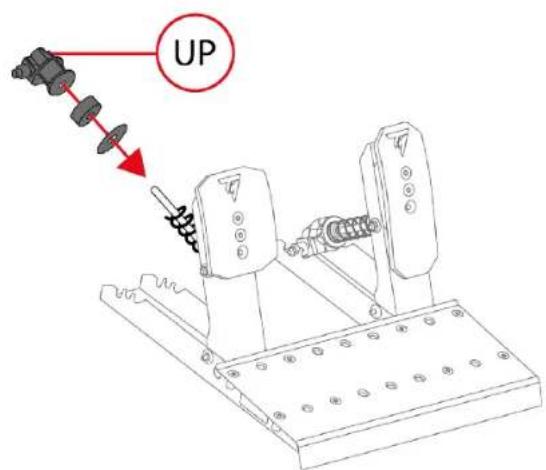

1. Insérez les autres pièces composant le ressort de la pédale de frein sur la tige métallique en suivant cet ordre : rondelle, tampon puis support.

Sur le support, l'inscription UP doit être orientée vers le haut.

1. Pour insérer la tige de maintien du ressort dans les encoches (P1, P2 ou P3), compressez le ressort à l'aide du support.

Afin d'éviter tout problème de calibration, il est conseillé de redémarrer la base après avoir changé le ressort.

Modifier la résistance de la pédale d'accélérateur

Un seul ressort est fourni (ressort B1, très long, gris, résistance faible) pour la pédale d'accélérateur.

Les trois encoches à l'arrière de la base du pédalier permettent d'affiner le réglage de la résistance.

Ressort B1
Position	P1	P2	P3
Résistance

1. Pour libérer la tige de maintien du ressort des encoches, compressez le ressort à l'aide du support.

1. Pour insérer la tige de maintien du ressort dans les encoches (P1, P2 ou P3), compressez le ressort à l'aide du support.

Afin d'éviter tout problème de calibration, il est conseillé de redémarrer la base après avoir changé le ressort.

7. Supports

anti-dérapants

Carpet Grip

Les supports anti-dérapants Carpet Grip permettent d'éviter que le pédalier Raceline Pedals LTE glisse s'il est utilisé sur un tapis ou un sol recouvert de moquette.

N'utilisez pas les supports anti-dérapants Carpet Grip sur un sol souple ou recouvert de parquet. Vous risqueriez d'abîmer le revêtement (rayures, griffures...).

Montage

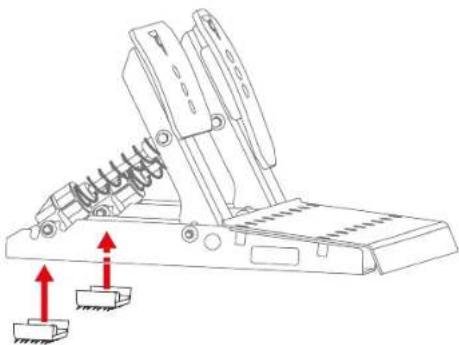

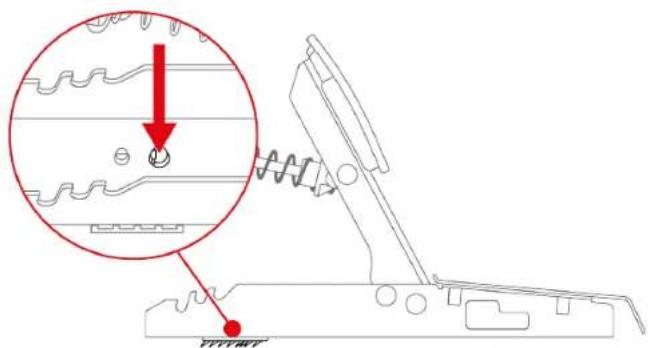

Pour installer les supports anti-dérapants Carpet Grip, clipsez-les à l'arrière du pédalier.

Pour que les supports soient efficaces, veuillez positionner les dents vers l'arrière du pédalier.

Pour retirer les supports anti-dérapants Carpet Grip :

1. Libérez les ressorts des encoches.

1. Appuyez sur le clip de chaque support anti-dérapant.

Ne tirez pas sur les côtés des supports anti-dérapants Carpet Grip pour les retirer. Vous risqueriez de casser les supports.

8. FAQ et support technique

Vous avez des questions ou vous rencontrez des problèmes techniques concernant le pédalier Raceline Pedals LTE ? Consultez le site du support technique Thrustmaster :
