CW400 - Câmera de vigilância Xiaomi - Manual de utilização gratuito

Tipo de produto	Câmera de vigilância externa
Marca	Xiaomi
Modelo	CW400
Dimensões	98 × 98 × 117 mm
Alimentação	12 V, 1 A (adaptador de tomada incluído, uso interno apenas)
Resolução de vídeo	2560 × 1440 pixels (2K)
Codec de vídeo	H.265
Ângulo de visão	113°
Conectividade sem fio	Wi-Fi IEEE 802.11 b/g/n, 2,4 GHz
Armazenamento	Cartão microSD até 256 GB (FAT32, classe 10/U1 min.)
Índice de proteção	IP66 (resistente a poeira e jatos de água)
Visão noturna	Com luz branca integrada
Áudio	Microfone integrado
Temperatura de operação	-30 °C a 60 °C
Montagem	Parede ou teto (suporte e kit de parafusos incluídos)
Aplicativo	Xiaomi Home (Android 8+ / iOS 12+)
Reinicialização	Botão de reinicialização sob a tampa à prova d'água
Conteúdo da caixa	Câmera, adaptador de tomada, suporte de parede, fita à prova d'água, adesivo de montagem, kit de parafusos, manual
Manutenção e limpeza	Limpar com pano seco; não usar produtos agressivos
Segurança	Usar o adaptador original; evitar fontes de calor; distância mínima de 20 cm entre a antena e o corpo
Reparabilidade	Peças de reposição não fornecidas; contatar o SAC autorizado da Xiaomi

Perguntas frequentes - CW400 Xiaomi

Qual é a capacidade máxima do cartão microSD suportada?

A câmera suporta cartões microSD de até 256 GB no formato FAT32. Recomenda-se usar um cartão classe 10 ou U1 mínimo.

Como reiniciar a câmera?

Pressione o botão de reinicialização localizado sob a tampa à prova d'água, ao lado do slot microSD. Um aviso de voz confirma a reinicialização.

Qual tipo de alimentação é necessário?

A câmera necessita de um adaptador de tomada 12 V / 1 A (incluso). O adaptador é para uso interno apenas; o cabo de alimentação é à prova d'água.

Como conectar a câmera ao aplicativo Xiaomi Home?

Baixe o aplicativo Xiaomi Home, crie uma conta, pressione « + » no canto superior direito e siga as instruções. Certifique-se de que o LED está amarelo (esperando conexão).

Qual é a resolução de gravação?

A câmera grava em 2560 × 1440 pixels (2K) com o codec H.265 para melhor compressão.

Pode-se usar a câmera em ambientes internos?

Sim, mas ela foi projetada para externo com classificação IP66. Em ambientes internos, certifique-se de que o adaptador de tomada permaneça em local seco.

Como instalar a câmera na parede?

Use o adesivo de montagem para marcar os furos, faça furos de 6 mm de diâmetro por 40 mm de profundidade, insira as buchas, depois aparafuse o suporte. Fixe a câmera alinhando os pontos de posicionamento.

O que fazer se o LED estiver piscando em azul?

O LED azul piscando indica que a câmera está se conectando ao servidor. Se persistir, verifique sua rede Wi-Fi e a posição da câmera.

A câmera funciona em clima frio?

Sim, a faixa de temperatura de operação é de -30 °C a 60 °C. O adaptador de tomada, por sua vez, funciona de -30 °C a 45 °C.

Como limpar a câmera?

Use um pano macio e seco para limpar a lente e o corpo. Não use produtos químicos ou abrasivos.

MANUAL DE UTILIZADOR CW400 Xiaomi

Manual do utilizador da Câmara exterior Xiaomi CW400 · 73

Leia este manual com atenção antes de utilizar o produto e guarde-o para referência futura.

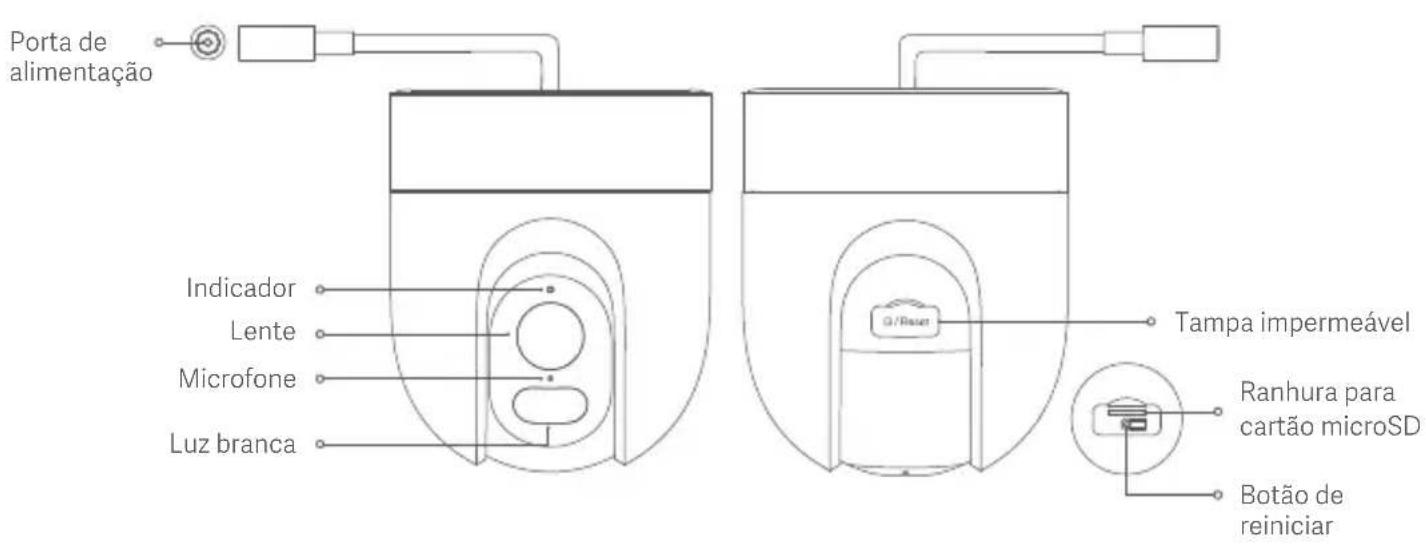

Visão geral do produto

Conteúdos da embalagem: Câmara exterior Xiaomi CW400, transformador, suporte de parede, fita impermeável para o cabo de alimentação, autocolante do modelo de montagem na parede/tecto, kit de acessórios para parafusos, manual do utilizador

Nota: As ilustrações do produto, os acessórios e a interface de utilizador no manual do utilizador são apenas para referência. O verdadeiro produto e respetivas funções podem variar consoante os melhoramentos.

- Instalar um cartão microSD

Certifique-se que a câmara está desligada da tomada. Abra a tampa impermeável sobre a ranhura para cartão microSD e insira um cartão microSD, com os pontos de contacto virados para baixo.

PRECAUÇÃO: desligue a câmara da tomada quando estiver a instalar ou a remover o cartão microSD. Utilize um cartão microSD de uma marca qualificada (a câmara suporta um cartão microSD com uma capacidade máxima de 256 GB e apenas o formato FAT32, e o cartão microSD poderá ter de ser formatado para o formato FAT32 antes de ser utilizado através de Definições > Gerir armazenamento na página de ligação da câmara na aplicação Xiaomi Home). Recomenda-se que o cartão microSD tenha uma velocidade de leitura/escrita não inferior a U1/Class 10.

Nota: Depois de instalar ou retirar o cartão microSD, certifique-se de que volta a colocar corretamente a tampa impermeável na ranhura do cartão para evitar que a água entre na câmara e afete a sua utilização normal.

● Ligar

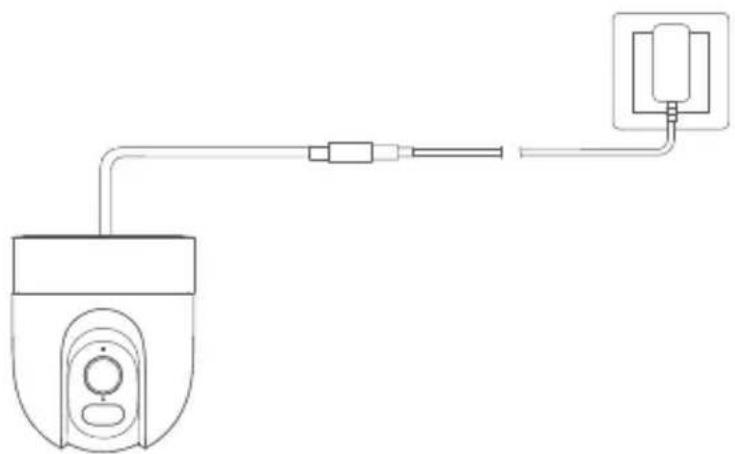

- Insira o cabo do transformador na porta de alimentação para ligar automaticamente a câmara.

- A câmara é ligada com êxito quando a luz indicadora fica amarela e é ouvida uma mensagem de voz.

Notas: Certifique-se de que utiliza o cabo do transformador original para a ligação, de modo a evitar operações anormais. Não torça a lente da câmara para a forçar a rodar depois de a câmara ser ligada. Se a lente não estiver posicionada com precisão, pode calibrá-la através da aplicação Mi Home/Xiaomi Home.

- Descrição do estado do Indicador

Amarelo: A aguardar ligação...

Azul intermitente: A ligar a um servidor...

Amarelo intermitente: A ligar a uma rede...

Azul fixo: Conetado com sucesso

Ligar à Aplicação Xiaomi Home

Este produto é compatível com a aplicação Xiaomi Home. Utilize a aplicação Xiaomi Home para controlar o dispositivo e interagir com outros dispositivos domésticos inteligentes.

Leia o código QR para transferir e instalar a aplicação. A página de configuração da ligação será aberta se a aplicação já estiver instalada. Também pode pesquisar "Xiaomi Home" na loja de aplicações para a transferir e instalar.

Abra a aplicação Xiaomi Home e toque em "+" no canto superior direito. De seguida, siga as instruções para adicionar o dispositivo.

A versão da aplicação pode ter sido atualizada. Siga as instruções com base na versão atual da aplicação.

Certifique-se que a câmara está ligada e que a ligação de rede é estável durante a ligação. O indicador mantém-se amarelo quando a câmara é ligada, mudando depois para azul após a ligação bem-sucedida entre a câmara e a aplicação.

Reinicialização

Para mudar de rede ou associar a câmara a outra conta Xiaomi, carregue no botão de reiniciar. Quando a reinicialização estiver concluída, ouvirá uma mensagem de voz.

Nota: Reiniciar a câmara não elimina quaisquer dados no cartão microSD.

Precauções

- A temperatura operacional da câmara varia de -30^ a 60^ . Não utilize a câmara em ambientes com temperaturas superiores ou inferiores ao intervalo especificado.

• Esta câmara é um produto eletrónico de precisão com uma classificação de IP66 de resistência ao pó e à água.. Para garantir o normal funcionamento, não utilize esta câmara em ambientes extremamente húmidos ou localizações que possam causar entrada de água.
• O transformador que vêm juntamente com a câmara não é à prova d'água e é apenas para uso interior. Não utilize o transformador em ambientes extremamente húmidos ou localizações que possam causar entrada de água. A temperatura operacional do transformador varia de -30 °C a 45 °C. Não utilizar em ambientes com temperaturas superiores ou inferiores ao intervalo especificado.
• Para melhorar o desempenho da câmara, não coloque a lente virada para ou perto de superfícies refletoras, tais como vidros ou paredes brancas, uma vez que tal tornaria a imagem demasiado clara nas áreas perto da câmara e mais escura nas áreas mais distantes, ou poderá fazer com que a câmara produza imagens brancas.
• Ao utilizar Wi-Fi, certifique-se que a câmara está instalada numa área com um sinal forte de Wi-Fi. Não instale a câmara perto de fornos de micro-ondas, e outros objetos ou sítios que possam afetar o sinal de Wi-Fi.
• Se o cabo de alimentação estiver danificado ou partido, deve ser substituído por profissionais do fabricante, do departamento de serviço pós-venda ou de departamentos com funções semelhantes para evitar riscos de segurança.

Como instalar

Montar a câmara na parede

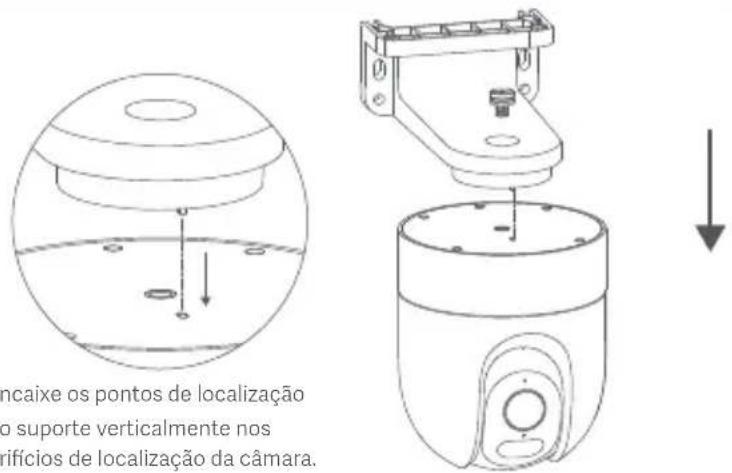

1. Vire a câmara ao contrário, alinhe-a com os pontos de localização no suporte e aparafuse-a nos orifícios.

1. Cole o autocolante do modelo de montagem no local onde a câmara deve ser instalada e faça quatro furos na parede com uma ferramenta de perfuração, de acordo com os furos de localização no autocolante. O orifício tem cerca de 6 mm de diâmetro e cerca de 40 mm de profundidade.

1. Insira quatro buchas de plástico nos orificios na parede.

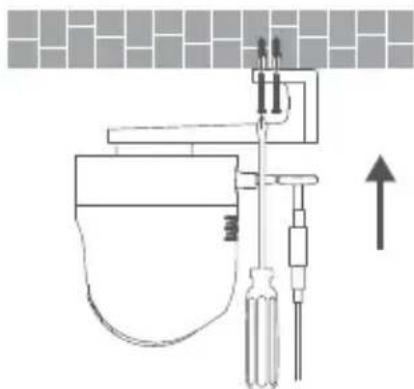

Instalação do suporte de parede

Instalação de montagem no tecto

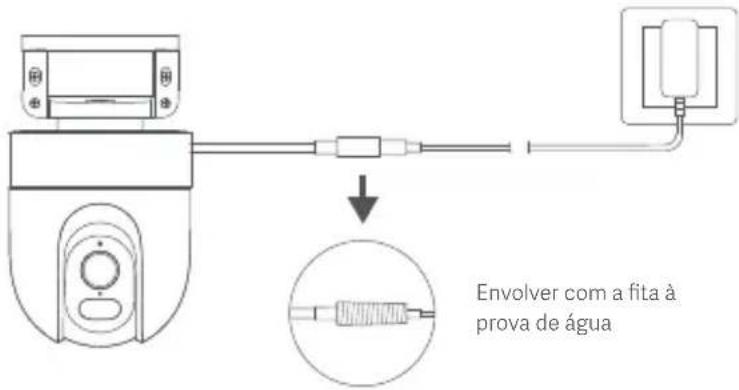

1. Envolva a porta do cabo de alimentação com a fita à prova de água depois de fixar a câmara para garantir um desempenho à prova de água.

PRECAUÇÕES:

• A parede deve ser capaz de suportar pelo menos três vezes o peso total da câmara.
• A câmara deve ser fixada firmemente à parede de acordo com as instruções de instalação no manual do utilizador para evitar ferimentos acidentais.
• Não instale perto de uma unidade exterior de ar condicionado, de uma saída de exaustor, de uma saída de aquecedor de água a gás ou de outras fontes de calor.

Especificações

Nome: Câmara exterior Xiaomi CW400

Modelo: MJSXJ04HL

Entrada nominal: 12 V = 1 A

Abertura: f/1.6

Codec de vídeo: H.265

Temperatura operacional: -30 °C a 60 °C

Resolução: 2560 × 1440

Fonte de alimentação externa: carregue o dispositivo com o transformador da EU (AD-0121200100EU-6) fornecido pela Shenzhen AMC

Technology Co., Ltd.

Dimensões do produto: 98 × 98 × 117 mm

Ângulo de visualização das Lentes: 113º

Ligação sem fios: Wi-Fi IEEE 802.11 b/g/n 2,4 GHz

Armazenamento: Cartão microSD

Compatível com: Android™ 8 e iOS 12.0 ou versões posteriores

Frequência de operação: 2412–2472 MHz

Potência máxima de saída: < 20 dBm

Especificações do transformador CA externo

Fabricante: Shenzhen AMC Technology Co., Ltd.

Identificador do modelo: AD-0121200100EU-6

Tensão de entrada: 100–240 V

Frequência de entrada CA: 50/60 Hz

Tensão de saída: 12 V

Corrente de saída: 1 A

Potência de saída: 12,0 W

Eficiência média ativa: > 82,97%

Eficiência a baixa carga (10%): 80,40%

Consumo de energia sem carga: < 0,10 W

AVISO DE GARANTIA

Enquanto cliente da Xiaomi, beneficia de mais garantias ao abrigo de determinadas condições. A Xiaomi oferece vantagens específicas sobre a garantia do cliente que são um complemento a, não um substituto de, quaisquer garantias legais fornecidas pela legislação nacional do cliente. Os termos e as condições relacionadas com garantias legais são fornecidas pela respetiva legislação local. Para mais informações sobre as vantagens da garantia do cliente, consulte o site oficial da Xiaomi https://www.mi.com/global/support/warranty. Salvo se proibido pela legislação ou de outra forma prometido pela Xiaomi, os serviços de pós-venda deverão ser limitados ao país ou região da compra original. Em conformidade com a garantia do cliente, dentro do permitido por lei, a Xiaomi irá, a seu próprio critério, reparar, substituir ou reembolsar o produto. A garantia não cobre a utilização e o desgaste normal, situações de força maior ou de abuso ou danos provocados por negligência ou por culpa do utilizador. A pessoa de contacto para o serviço de pós-venda pode ser qualquer pessoa na rede de serviços autorizados da Xiaomi, distribuidores autorizados da Xiaomi ou o vendedor final que lhe vendeu os produtos. Em caso de dúvida, contacte a pessoa de contacto identificada pela Xiaomi.

As presentes garantias não se aplicam em Hong Kong e Taiwan.

Os produtos que não foram devidamente importados e/ou não foram devidamente fabricados pela Xiaomi e/ou não foram devidamente adquiridos à Xiaomi ou a um vendedor oficial da Xiaomi, não se encontram cobertos pelas presentes garantias. Conforme aplicável por lei, pode beneficiar das garantias do retalhista não oficial que lhe vendeu o produto. Nesse caso, a Xiaomi recomenda que entre em contacto com o retalhista a quem comprou o Produto.

Informação sobre o cumprimento da regulamentação

Informações relativas aos REEE

Todos os produtos que apresentem este símbolo são considerados resíduos de equipamentos elétricos e eletrónicos (REEE, conforme a Diretiva 2012/19/UE), não devendo ser misturados com resíduos domésticos indiscriminados. Em vez disso, o utilizador deve proteger a saúde humana e o meio ambiente e entregar o respetivo equipamento num ponto de recolha designado para reciclagem de resíduos de equipamentos elétricos e eletrónicos, indicado pelo governo ou pelas autoridades locais. A correta eliminação e a reciclagem ajudarão a prevenir eventuais consequências negativas para o meio ambiente e a saúde humana. Para obter mais informações sobre os locais e os termos e condições de tais pontos de recolha, entre em contacto com a entidade responsável pela instalação ou com as autoridades locais.

Declaração de conformidade da UE

Pelo presente, Tianjin Hualai Technology Co., Ltd. declara que o equipamento de rádio do tipo MJSXJ04HL está em conformidade com a Diretiva 2014/53/UE. O texto completo da declaração de conformidade da UE está disponível em: http://www.mi.com/global/service/support/declaration.html Para consultar o manual detalhado online, visite www.mi.com/global/support/user-guide

Fabricado para: Xiaomi Communications Co., Ltd.

Fabricante: Tianjin Hualai Technology Co., Ltd.

(Uma empresa do Ecossistema Mi)

Para mais informações, consulte o site www.mi.com

Versão do Manual do utilizador: V6.0
