Type de produit	Caméra de surveillance extérieure
Marque	Xiaomi
Modèle	CW400
Dimensions	98 × 98 × 117 mm
Alimentation	12 V, 1 A (adaptateur secteur inclus, usage intérieur uniquement)
Résolution vidéo	2560 × 1440 pixels (2K)
Codec vidéo	H.265
Angle de vision	113°
Connectivité sans fil	Wi-Fi IEEE 802.11 b/g/n, 2,4 GHz
Stockage	Carte microSD jusqu'à 256 Go (FAT32, classe 10/U1 min.)
Indice d'étanchéité	IP66 (résistant à la poussière et aux jets d'eau)
Vision nocturne	Avec lumière blanche intégrée
Audio	Microphone intégré
Température de fonctionnement	-30 °C à 60 °C
Montage	Mural ou plafond (support et kit de vis inclus)
Application	Xiaomi Home (Android 8+ / iOS 12+)
Réinitialisation	Bouton de réinitialisation sous le cache imperméable
Contenu de la boîte	Caméra, adaptateur secteur, support mural, ruban imperméable, autocollant de montage, kit de vis, manuel
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits agressifs
Sécurité	Utiliser l'adaptateur d'origine ; éviter les sources de chaleur ; distance minimale de 20 cm entre l'antenne et le corps
Réparabilité	Pièces détachées non fournies ; contacter le SAV agréé Xiaomi

FOIRE AUX QUESTIONS - CW400 Xiaomi

Quelle est la capacité maximale de la carte microSD supportée ?

La caméra supporte les cartes microSD jusqu'à 256 Go au format FAT32. Il est recommandé d'utiliser une carte de classe 10 ou U1 minimum.

Comment réinitialiser la caméra ?

Appuyez sur le bouton de réinitialisation situé sous le couvercle imperméable, à côté du logement microSD. Une invite vocale confirme la réinitialisation.

Quel type d'alimentation est nécessaire ?

La caméra nécessite un adaptateur secteur 12 V / 1 A (inclus). L'adaptateur est prévu pour un usage intérieur uniquement ; le cordon d'alimentation est imperméable.

Comment connecter la caméra à l'application Xiaomi Home ?

Téléchargez l'application Xiaomi Home, créez un compte, appuyez sur « + » en haut à droite et suivez les instructions. Assurez-vous que le voyant est jaune (attente de connexion).

Quelle est la résolution d'enregistrement ?

La caméra enregistre en 2560 × 1440 pixels (2K) avec le codec H.265 pour une meilleure compression.

Peut-on utiliser la caméra en intérieur ?

Oui, mais elle est conçue pour l'extérieur avec un indice IP66. En intérieur, assurez-vous que l'adaptateur secteur reste dans un endroit sec.

Comment installer la caméra au mur ?

Utilisez l'autocollant de montage pour marquer les trous, percez des trous de 6 mm de diamètre sur 40 mm de profondeur, insérez les chevilles, puis vissez le support. Fixez la caméra en alignant les points d'emplacement.

Que faire si le voyant est bleu clignotant ?

Le voyant bleu clignotant indique que la caméra est en train de se connecter au serveur. Si cela persiste, vérifiez votre réseau Wi-Fi et la position de la caméra.

La caméra fonctionne-t-elle par temps froid ?

Oui, la plage de température de fonctionnement est de -30 °C à 60 °C. L'adaptateur secteur, lui, fonctionne de -30 °C à 45 °C.

Comment nettoyer la caméra ?

Utilisez un chiffon doux et sec pour nettoyer l'objectif et le boîtier. N'utilisez pas de produits chimiques ou abrasifs.

MODE D'EMPLOI CW400 Xiaomi

Manuel d'utilisation de Xiaomi Outdoor Camera CW400 · 19

Lisez attentivement ce manuel avant toute utilisation et conservez-le pour pouvoir le consulter ultérieurement.

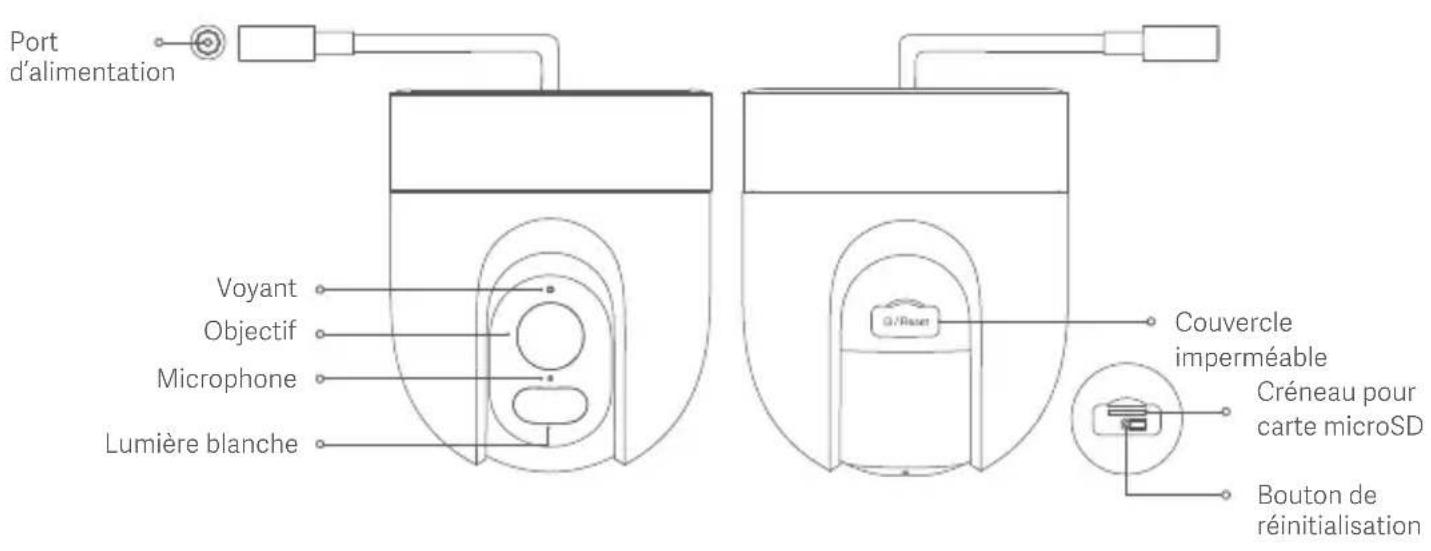

Présentation du produit

Port d'alimentation Voyant Objectif Microphone Lumière blanche Couvercle imperméable Créneau pour carte microSD Bouton de réinitialisation

Contenu du paquet : Xiaomi Outdoor Camera CW400, adaptateur secteur, support mural, ruban imperméable pour le cordon d'alimentation, modèle autocollant pour montage mural/sur plafond, kit d'accessoires à vis, manuel d'utilisation

Remarque : Les illustrations du produit, les accessoires et l'interface utilisateur présents dans le manuel d'utilisation sont uniquement fournis à titre indicatif. Le produit actuel et les fonctions effectives peuvent varier en raison des améliorations apportées au produit.

● Installation d'une carte microSD

Assurez-vous que la caméra est débranchée. Ouvrez le couvercle imperméable au-dessus du créneau pour carte microSD avec ses points de contact orientés vers le bas.

ATTENTION : Débranchez la caméra lors de l'installation ou du retrait de la carte microSD. Veuillez utiliser une carte microSD d'une marque certifiée (la caméra prend en charge une carte microSD d'une capacité maximale de 256 Go au format FAT32 uniquement. La carte microSD devra éventuellement être formatée au format FAT32 avant d'être utilisée via Paramètres > Gérer le stockage sur la page du module d'extension de la caméra dans l'application Xiaomi Home). Il est recommandé que la carte microSD ait une vitesse de lecture/écriture minimale de U1/Class 10.

E/Reset MicroSD

Remarque : Après avoir installé ou retiré la carte microSD, assurez-vous de réinstaller le couvercle imperméable au-dessus du créneau de carte pour empêcher à l'eau de pénétrer dans la caméra et d'affecter l'utilisation normale.

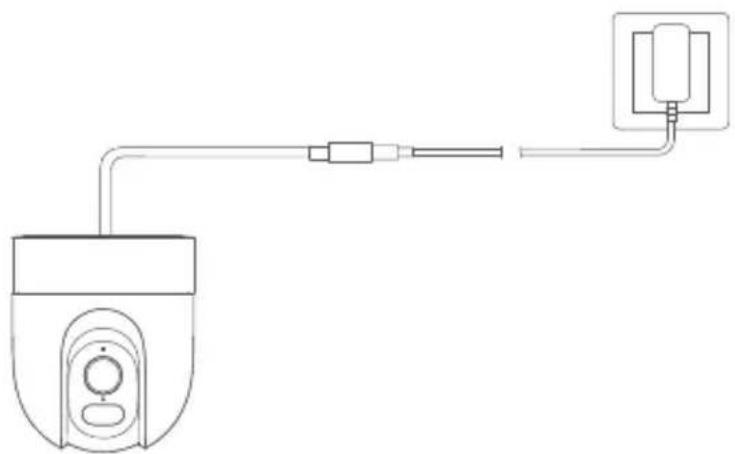

- Mise en marche

- Insérez le cordon de l'adaptateur secteur dans le port d'alimentation pour allumer automatiquement la caméra.

- La caméra est allumée avec succès lorsque le voyant lumineux est jaune et une invite vocale émise.

Remarques : Veuillez-vous assurer d'utiliser un cordon d'origine de l'adaptateur secteur pour la connexion, afin d'éviter des anomalies de fonctionnement. Ne tordez pas l'objectif de la caméra pour le forcer à roter après que la caméra a été allumée. Si l'objectif n'est pas positionné avec précision, vous pouvez le calibrer à travers l'application Mi Home/Xiaomi Home.

● Description du voyant d'état

Jaune : En attente de connexion...

Bleu clignotant : Connexion à un serveur en cours...

Jaune clignotant : Connexion au réseau en cours...

Bleu constant : Connecté avec succès

Connexion avec l'application Xiaomi Home

Ce produit fonctionne avec l'application Xiaomi Home. Utilisez l'application Xiaomi Home pour contrôler votre appareil et pour interagir avec d'autres appareils intelligents dans votre maison.

Scannez le code QR pour télécharger et installer l'application. Vous serez redirigé vers la page de configuration si l'application est déjà installée. Sinon, recherchez « Xiaomi Home » dans l'App Store pour la télécharger et l'installer.

Ouvrez l'application Xiaomi Home, touchez l'icône « + » en haut à droite et suivez les invites pour ajouter votre appareil.

La version de l'application a été mise à jour. Suivez les instructions basées sur la version actuelle de l'application.

Assurez-vous que la caméra est allumée et que la connexion réseau est stable pendant la connexion. Le voyant est jaune lorsque la caméra est activée, puis il passe au bleu lorsque la connexion est réussie entre la caméra et l'application.

- Réinitialisation

Appuyez sur le bouton de réinitialisation en cas de changement de réseau ou du Compte Xiaomi connecté à la caméra. Une invite vocale sera émise une fois la réinitialisation terminée.

Remarque : La réinitialisation de la caméra ne supprimera pas les données se trouvant sur la carte microSD.

Précautions

- La plage de température de fonctionnement de la caméra est de -30^ à 60^ . N'utilisez pas la caméra dans des environnements dont les températures sont supérieures ou inférieures à la plage spécifiée.

• La caméra est un produit électronique de précision doté d'un indice d'étanchéité à la poussière et à l'eau IP66. Pour garantir une utilisation normale, n'utilisez pas la caméra dans des environnements extrêmement humides ou dans des endroits susceptibles de provoquer des infiltrations d'eau.
• L'adaptateur secteur fourni avec la caméra n'est pas imperméable et est uniquement destiné à une utilisation intérieure. N'utilisez pas l'adaptateur secteur dans des environnements extrêmement humides ou dans des endroits susceptibles de provoquer des infiltrations d'eau. La plage de température de fonctionnement de l'adaptateur secteur est de -30 °C à 45 °C. Ne l'utilisez pas dans des environnements dont les températures sont supérieures ou inférieures à la plage spécifiée.
• Pour améliorer la performance de la caméra, bien vouloir ne pas placer la caméra à un endroit où son objectif est face ou à proximité d'une surface réfléchissante, telle que le verre et les murs blancs, car ceci va permettre à l'image d'apparaître complètement claire dans des zones proches de la caméra et plus sombres dans des zones plus éloignées de la caméra, ou alors cela peut amener la caméra à produire des images blanches.
• Lorsque vous utilisez le Wi-Fi, assurez-vous que la caméra est installée dans une zone ayant un signal Wi-Fi fort. N'installez pas la caméra à proximité des fours à micro-ondes, ainsi que d'autres objets ou endroits qui affectent son signal Wi-Fi.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par des professionnels mandatés par le fabricant ou par le service après-vente ou les services offrant des fonctions similaires, afin d'éviter des accidents liés à la sécurité.

Installation

Montage de la caméra sur un mur

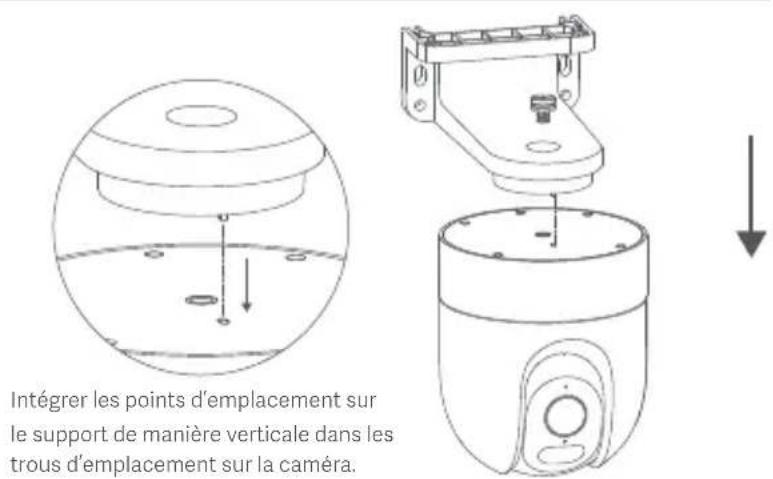

1. Retourner la caméra de bas en haut et l'aligner avec les points d'emplacement situés sur le support, puis la visser dans les trous.

Intégrer les points d'emplacement sur le support de manière verticale dans les trous d'emplacement sur la caméra.

1. Coller le modèle autocollant pour montage là où la caméra doit être installée, puis percer quatre trous dans le mur à l'aide d'un outil de forage en fonction des trous d'emplacement sur l'autocollant. Le trou est d'environ 6 mm de diamètre et d'environ 40 mm de profondeur.

1. Insérer les quatre chevilles murales en plastique dans les trous du mur.

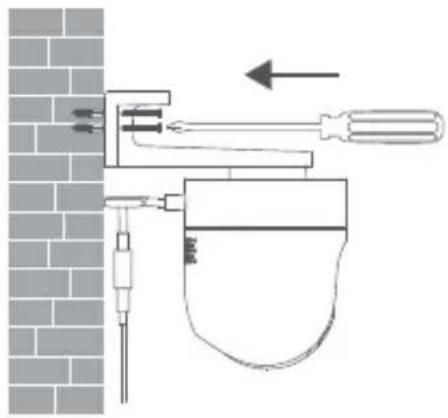

1. Placer le support contre le mur, insérer les vis dans les trous et les forer à l'intérieur des chevilles murales en plastique sur le mur.

Installation du support de plafond

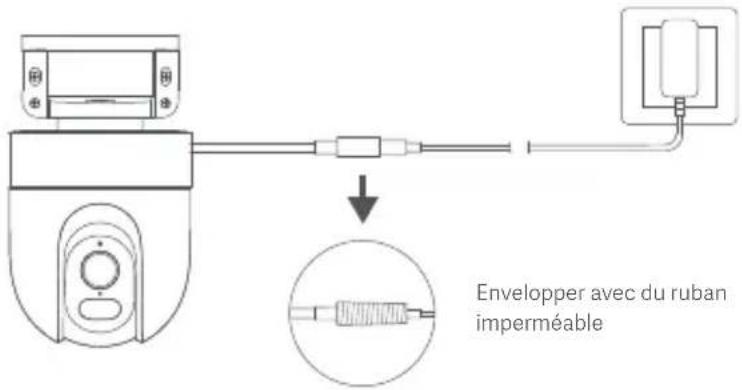

1. Envelopper le port du cordon d'alimentation avec le ruban imperméable après que la caméra a été fixée pour garantir une performance imperméable.

Envelopper avec du ruban imperméable

PRÉCAUTIONS :

• Le mur doit pouvoir supporter au moins trois fois le poids total de la caméra.
• La caméra doit être fermement fixée au mur suivant les instructions d'installation dans le manuel d'utilisation afin d'empêcher des blessures accidentelles.
• Ne pas installer près d'une unité extérieure de climatisation, la sortie d'une hotte de cuisinière, la sortie d'un chauffe-eau à gaz ou d'autres sources de chaleur.

Caractéristiques

Entrée nominale : 12 V—1 A

Aperture : f/1.6

Codec vidéo : H.265

Température de fonctionnement : -30 °C à 60 °C

Résolution : 2560 × 1440

Dimensions du produit : 98 × 98 × 117 mm

Angle de vision de l'objectif : 113°

Connectivité sans fil : Wi-Fi IEEE 802.11 b/g/n, 2,4 GHz

Stockage : Carte microSD

Compatible avec : Android™ 8/iOS 12.0 ou version ultérieure

Fréquence de fonctionnement : 2412–2472 MHz

Puissance maximale en sortie : < 20 dBm

Alimentation électrique externe : Chargez l'appareil avec un adaptateur de l'UE (AD-0121200100EU-6) livré par Shenzhen AMC Technology Co., Ltd.

Spécifications de l'adaptateur CA externe

Fabricant : Shenzhen AMC Technology Co., Ltd.

Identifiant du modèle : AD-0121200100EU-6

Tension en entrée : 100–240 V

Fréquence CA en entrée : 50/60 Hz

Tension en sortie : 12 V

Courant de sortie : 1 A

Puissance de sortie : 12,0 W

Efficacité moyenne active : > 82,97 %

Efficacité à faible charge (10 %) : 80,40 %

Consommation à faible puissance : < 0,10 W

GARANTIE

En tant que consommateur, vous disposez sous certaines conditions de garanties supplémentaires. Xiaomi offre à certains consommateurs des avantages de garantie qui sont parallèlement à, et non à la place de, n'importe quelle garantie légale fournie par les droits nationaux du consommateur. La durée et les conditions relatives aux garanties légales sont prévues par les lois locales afférentes. Pour plus d'informations sur les avantages du droit du consommateur, veuillez consulter le site web officiel de Xiaomi https://www.mi.com/global/support/warranty. Sauf mesures prohibées par la loi ou promesse contraire par Xiaomi, les services après-ventes sont limités au pays ou à la région de l'achat initial.

Conformément à la garantie du consommateur, dans la pleine mesure prévue par la loi, Xiaomi va, à sa discrétion, réparer, changer ou rembourser le produit. Usure normale, force majeure, abus ou dommage causés par la négligence ou par la faute de l'utilisateur ne sont pas justifiés. La personne à contacter pour le service après-vente peut être n'importe quelle personne de service agréé Xiaomi, les distributeurs agréés Xiaomi ou le vendeur final qui vous a vendu le produit. En cas de doute, veuillez contacter la personne concernée que Xiaomi peut identifier.

Les présentes garanties ne s'appliquent pas à Hong Kong et à Taiwan.

Les produits qui n'ont pas été dûment importés et/ou n'ont pas été dûment fabriqués par Xiaomi et/ou n'ont pas été dûment obtenus chez Xiaomi ou un vendeur officiel de Xiaomi ne sont pas couverts par les présentes garanties. Conformément à la loi applicable, vous pouvez bénéficier des garanties depuis le détaillant non officiel qui vous a vendu le produit. Pour cela, Xiaomi vous invite à contacter le détaillant auprès duquel vous avez acheté le produit.

Informations sur la conformité et les réglementations

Informations DEEE

Tous les produits portant ce symbole deviennent des déchets d'équipements électriques et électroniques (DEEE dans la Directive européenne 2012/19/UE) qui ne doivent pas être mélangés aux déchets ménagers non triés. Vous devez contribuer à la protection de l'environnement et de la santé humaine en apportant l'équipement usagé à un point de collecte dédié au recyclage des équipements électriques et électroniques, agréé par le gouvernement ou les autorités locales. Le recyclage et la destruction appropriés permettront d'éviter tout impact potentiellement négatif sur l'environnement et la santé humaine. Contactez l'installateur ou les autorités locales pour obtenir plus d'informations concernant l'emplacement ainsi que les conditions d'utilisation de ce type de point de collecte.

Déclaration de conformité pour l'Union européenne

Par la présente, Tianjin Hualai Technology Co., Ltd. déclare que cet équipement radio de type MJSXJ04HL est conforme à la Directive européenne 2014/53/UE. L'intégralité de la déclaration de conformité pour l'UE est disponible à l'adresse suivante : http://www.mi.com/global/service/support/declaration.html Pour obtenir un manuel électronique détaillé, rendez-vous sur le site www.mi.com/global/support/user-guide

FRP Cet appareil et ses accessoires se recyclent À DÉPOSER EN MAGASIN À DÉPOSER EN DECHETERIE OU

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Dans des conditions normales d'utilisation, cet équipement doit être maintenu à une distance d'au moins 20 cm entre l'antenne et le corps de l'utilisateur.

Fabriqué pour : Xiaomi Communications Co., Ltd.

Fabricant : Tianjin Hualai Technology Co., Ltd.

(une société Mi Ecosystem)

Pour plus d'informations, rendez-vous sur www.mi.com

Version du manuel d'utilisation : V6.0
