INSTRUKCJA OBSŁUGI CW400 Xiaomi

Instrukcja obsługi Zewnętrzna kamera Xiaomi CW400 · 55

Przed rozpoczęciem korzystania z produktu należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją na przyszłość.

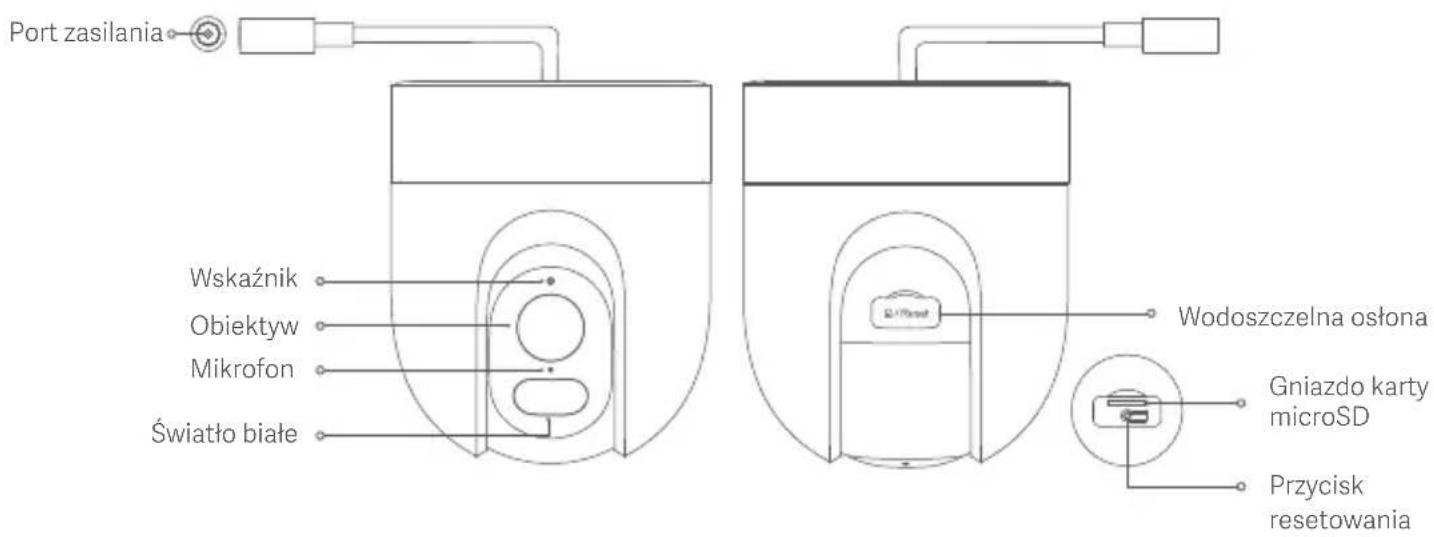

Przegład produktu

Port zasilania Wskaźnik Obiektyw Mikrofon Światło białe Wodoszczelna osłona Gniazdo karty microSD Przycisk resetowania

Zawartość opakowania: Zewnętrzna kamera Xiaomi CW400, zasilacz, uchwyt ścienny, taśma wodoszczelna do przewodu zasilania, nalepka wzornikowa do montażu na ścianie/suficie, zestaw akcesoriów ze śrubami, instrukcja obsługi

Uwaga: ilustracje produktu, akcesoriów i interfejsu użytkownika przedstawione w niniejszej instrukcji obsługi służą jedynie jako odniesienie. Rzeczywisty produkt i funkcje mogą różnić się od przedstawionych w związku z ulepszeniami produktu.

● Instalacja karty microSD

Upewnij się, że kamera jest odłączona od zasilania. Otwórz wodoszczelną osłonę ponad gniazdem karty microSD i włóż kartę microSD powierzchnią stykową skierowaną w dół.

UWAGA: Podczas instalacji lub wyjmowania karty microSD kamera powinna być odłączona od zasilania. Należy korzystać z karty microSD uznanej marki (kamera obsługuje karty microSD o maksymalnej pojemności 256 GB i tylko w formacie FAT32; karta microSD może przed użyciem wymagać przekształcenia do formatu FAT32 za pośrednictwem opcji Ustawienia > Zarządzaj pamięcią na stronie wtyczki kamery w aplikacji Xiaomi Home). Zaleca się używanie kart microSD o szybkości odczytu/zapisu nie mniejszej niż U1/Class 10.

G1*Pixel MicroSD

Uwaga: po zainstalowaniu lub wyjęciu karty microSD założ ponownie wodoszczelną osłonę ponad gniazdem karty, aby zapobiec wnikaniu wody do kamery i zakłóceniom w normalnym działaniu.

Włączanie

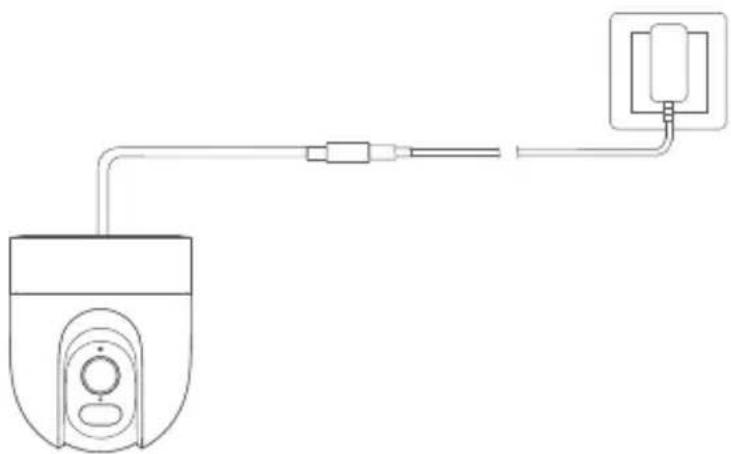

- Włóż kabel zasilacza do portu zasilania, aby automatycznie włączyć kamerę.

● Gdy wskaźnik zaświeci się na żółto i rozlegnie się powiadomienie głosowe, oznaczać to będzie, że kamera włączyła się pomyślnie.

Uwagi: podczas podłączania kamery używaj oryginalnego zasilacza, aby uniknąć zakłóceń w normalnym działaniu. Po włączeniu kamery nie wykręcaj obiektywu w celu wymuszenia obrotów. Jeśli obiektyw nie jest ustawiony prawidłowo, można go skalibrować za pośrednictwem aplikacji Mi Home/Xiaomi Home.

- Opis statusu wskaźnika

Światło żółte: oczekiwanie na połączenie...

Migające światło żółte: łączenie z siecią...

Migające światło niebieskie: łączenie z serwerem...

Stałe światło niebieskie: pomyślnie nawiązano połączenie

Łączenie z aplikacją Xiaomi Home

Ten produkt obsługuje aplikację Xiaomi Home. Używaj aplikacji Xiaomi Home do sterowania urządzeniem i obsługi innych inteligentnych urządzeń domowych.

Zeskanuj kod QR, aby pobrać i zainstalować aplikację. Jeśli aplikacja jest już zainstalowana, nastąpi przekierowanie do strony konfiguracji połączenia. Aby pobrać i zainstalować aplikację, możesz też wyszukać nazwę „Xiaomi Home” w sklepie z aplikacjami.

Otwórz aplikację Xiaomi Home, naciśnij przycisk „+” w górnym prawym rogu ekranu i wykonaj polecenia, aby dodać urządzenie.

Wersja aplikacji mogła zostać uaktualniona. Wykonuj instrukcje bieżącej wersji aplikacji.

Podczas nawiązywania połączenia upewnij się, że kamera włącza się i że połączenie sieciowe jest stabilne. Po włączeniu kamery wskaźnik będzie świecić się na żółto, a po pomyślnym nawiązaniu połączenie między kamerą a aplikacją zmieni kolor na niebieski.

Resetowanie

Naciśnij przycisk resetu podczas zmiany sieci lub jeśli konto Xiaomi połączone jest z kamera. Po zakończeniu resetu rozlegnie się powiadomienie głosowe.

Uwaga: zresetowanie kamery nie spowoduje usunięcia żadnych danych z karty microSD.

Środki ostrożności

- Zakres temperatury eksploatacji kamery wynosi od -30°C do 60°C. Nie używaj kamery w środowisku, w którym temperatura wykracza poza podany zakres.

• Kamera to precyzyjny produkt elektroniczny o klasie wodoodporności i pyłoszczelności IP66. Aby zapewnić normalne użytkowanie, nie używaj kamery w środowiskach o ekstremalnie wysokiej wilgotności ani w miejscach, które mogą spowodować przedostawanie się wody.
• Zasilacz zawarty w zestawie nie jest wodoszczelny i można go stosować wyłącznie w pomieszczeniach. Nie używaj zasilacza w środowiskach o ekstremalnie wysokiej wilgotności ani w miejscach, które mogą spowodować przedostawanie się wody. Zakres temperatury eksploatacji zasilacza wynosi od -30°C do 45°C. Nie używaj go w środowisku, w którym temperatura wykracza poza podany zakres.
• Aby zwiększyć wydajność kamery, nie kieruj obiektywu w stronę lub obok powierzchni odbijającej światło, takiej jak szkło i białe ściany. Spowoduje to, że obraz będzie zbyt jasny w obszarach położonych blisko kamery i ciemniejszy w obszarach położonych dalej lub zarejestrowane obrazy będą białe.
• Podczas korzystania z Wi-Fi upewnij się, że kamere zamontowano na obszarze z silnym sygnałem Wi-Fi. Nie montuj kamery obok kuchenek mikrofalowych i innych obiektów lub miejsc, które mogą wpływać na sygnał Wi-Fi.
• W razie uszkodzenia przewód zasilania powinien być wymieniony przez wykwalifikowanego technika w placówce producenta lub w dziale usług posprzedażowych albo podobnym w celu uniknięcia niebezpieczeństwa.

Jak instalować

Montaż kamery na ścianie

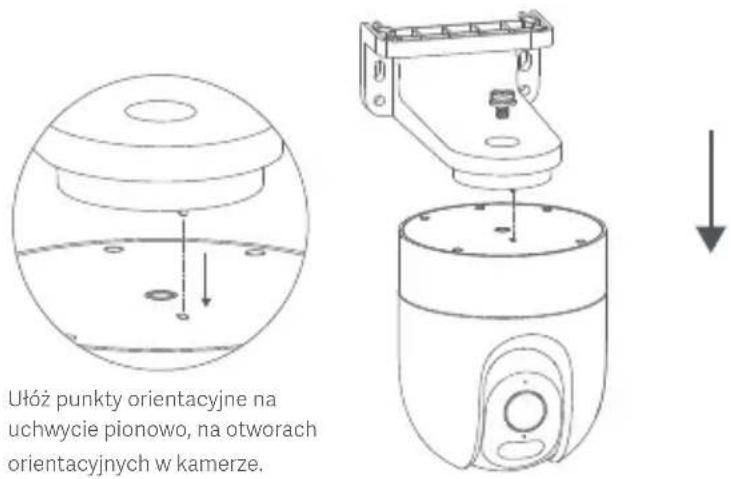

1. Obróć kamerę spodem do góry, ułoż ją równo z punktami orientacyjnymi na uchwycie i przykręć do otworów.

UŁóż punkty orientacyjne na uchwycie pionowo, na otworach orientacyjnych w kamerze.

1. Przyklej montażową nalepkę wzornikową w miejscu instalacji kamery, a następnie wywierć wiertarką cztery otwory w ścianie, odpowiadające otworom orientacyjnym w nalepce. Średnica otworu wynosi ok. 6 mm, a głębokość – ok. 40 mm.

1. Włóż w otwory na ścianie cztery plastikowe kołki ścienne.

1. Przyłoż uchwyt do ściany, włóż śruby do otworów i przywierć je do plastikowych kołków ściennych.

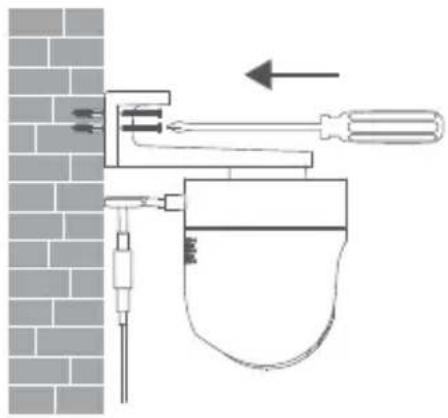

Montaż uchwytu ściennego

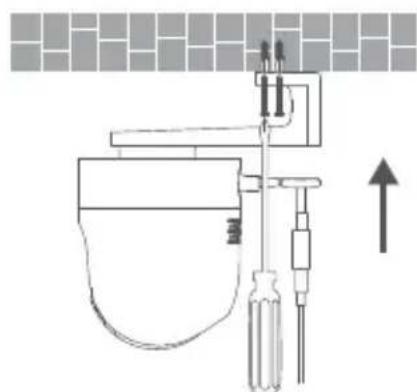

Montaż uchwytu sufitowego

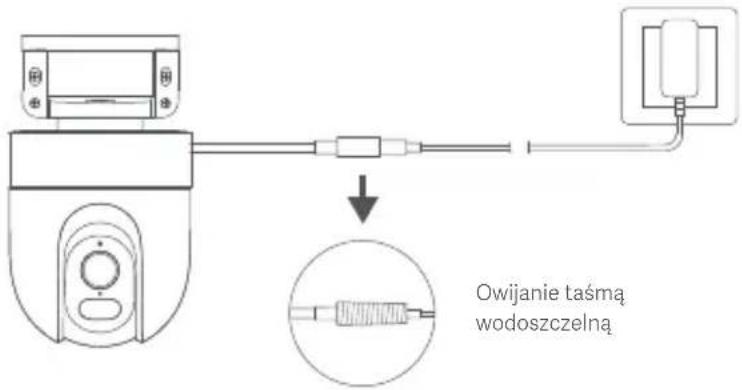

1. Po zamocowaniu kamery owiń gniazdo przewodu zasilania wodoszczelną taśmą, aby zwiększyć wodoszczelność.

Owijanie taśmą wodoszczelną

OSTRZEŻENIA:

• Ściana musi być w stanie unieść co najmniej trzykrotny ciężar całkowity kamery.
• Aby zapobiec przypadkowym urazom ciała, kamerę należy dobrze przymocować do ściany, zgodnie z instrukcją montażu zawartą w instrukcji obsługi.
• Nie montuj kamery w pobliżu zewnętrznego aparatu klimatyzatora, wylotu okapu kuchennego, wylotu gazowego bojlera ani innego źródła ciepła.

Dane techniczne

Nazwa: Zewnętrzna kamera Xiaomi CW400

Model: MJSXJ04HL

Wejście znamionowe: 12 V—1 A

Przysłona: f/1.6

Kodek wideo: H.265

Temperatura eksploatacji: od -30°C do 60°C

Rozdzielczość: 2560×1440

Wymiary produktu: 98×98×117 mm

Kąt widzenia obiektywu: 113°

Łączność bezprzewodowa: Wi-Fi IEEE 802.11 b/g/n 2,4 GHz

Pamięć: karta microSD

Zgodność z systemami: Android™ 8 oraz iOS 12.0 lub nowszymi

Częstotliwość robocza: 2412–2472 MHz

Maksymalna moc wyjściowa: < 20 dBm

Zasilanie zewnętrzne: naładuj urządzenie za pomocą zasilacza UE (AD-0121200100EU-6) dostarczonego przez Shenzhen AMC Technology Co., Ltd.

Dane techniczne zewnętrznego zasilacza AC

Producent: Shenzhen AMC Technology Co., Ltd.

Identyfikator modelu: AD-0121200100EU-6

Napięcie wejściowe: 100–240 V

Częstotliwość wejściowa AC: 50/60 Hz

Napięcie wyjściowe: 12 V

Prąd wyjściowy: 1 A

Moc wyjściowa: 12,0 W

Średnia sprawność podczas pracy: > 82,97%

Sprawność przy niskim obciążeniu (10%): 80,40%

Zużycie mocy bez obciążenia: < 0,10 W

GWARANCJA

Użytkownikowi jako klientowi firmy Xiaomi przysługują w określonych okolicznościach dodatkowe gwarancje. Firma Xiaomi oferuje określone gwarancje konsumenckie, które stanowią uzupełnienie rękojmi przewidzianych krajowym prawem konsumenckim, lecz ich nie zastępują. Okres obowiązywania i warunki rękojmi są określone w odpowiednich przepisach lokalnych. Więcej informacji na temat korzyści wynikających z gwarancji konsumenckiej można znaleźć na oficjalnej stronie firmy Xiaomi https://www.mi.com/global/support/warranty. Usługi posprzedażne ograniczają się do kraju lub regionu, w którym dokonano pierwotnego zakupu, chyba że obowiązujące prawo zabrania nałożenia takiego ograniczenia lub firma Xiaomi złożyła w tym zakresie inne zobowiązanie. W ramach gwarancji konsumenckiej, w najszerszym dozwolonym przez prawo zakresie, firma Xiaomi zobowiązuje się według własnego uznania naprawić produkt, wymienić go lub zwrócić jego koszt. Normalne zużycie, siła wyższa, niewłaściwe używanie lub uszkodzenie spowodowane przez zaniedbanie użytkownika lub z jego winy nie są objęte gwarancją. Osobą kontaktową w zakresie obsługi posprzedażnej może być dowolna osoba w autoryzowanej sieci serwisowej Xiaomi, autoryzowany dystrybutor Xiaomi lub ostateczny sprzedawca, który sprzedaż produkt użytkownikowi. W przypadku wątpliwości należy skontaktować się z odpowiednią osobą wskazaną przez firmę Xiaomi.

Niniejsze gwarancje nie mają zastosowania w Hongkongu i Tajwanie.

Produkty, które nie zostały sprowadzone i/lub nie zostały wyprodukowane przez firmę Xiaomi i/lub nie zostały nabyte od firmy Xiaomi lub oficjalnego sprzedawcy firmy Xiaomi, nie są objęte niniejszymi gwarancjami. Zgodnie z obowiązującym prawem użytkownikowi mogą przysługiwać gwarancje udzielone przez nieoficjalnego sprzedawcę, który sprzedaż dany produkt. Dlatego firma Xiaomi zachęca do skontaktowania się ze sprzedawcą, u którego zakupiono produkt.

Informacje dotyczące zgodności z przepisami

Informacje dotyczące europejskiej dyrektywy WEEE

Wszystkie produkty oznaczone tym symbolem są uznane za odpady sprzętu elektrycznego i elektronicznego (WEEE zgodnie z Dyrektywą 2012/19/UE) i nie mogą być wyrzucane po zakończeniu okresu użytkowania wraz z innymi odpadami. W celu ochrony zdrowia ludzi oraz środowiska naturalnego należy przekazać zużyty sprzęt do wyznaczonego punktu utylizacji wyznaczonego przez instytucje rządowe lub lokalne. Prawidłowe usunięcie zużytego produktu pomaga w zapobieganiu potencjalnym negatywnym skutkom oddziaływania na środowisko naturalne i zdrowie ludzi. Więcej informacji można uzyskać w urzędzie lokalnym lub od instalatora.

Deklaracja zgodności UE

Niniejszym firma Tianjin Hualai Technology Co., Ltd. oświadcza, że urządzenie radiowe typu MJSXJ04HL jest zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny na następującej stronie internetowej: http://www.mi.com/global/service/support/declaration.html Szczegółową elektroniczną instrukcję obsługi można znaleźć na stronie www.mi.com/global/support/user-guide

Wyprodukowano dla: Xiaomi Communications Co., Ltd.

Producent: Tianjin Hualai Technology Co., Ltd.

(spółka Mi Ecosystem)

Więcej informacji: www.mi.com

Wersja instrukcji obsługi: V6.0
