MANUALE UTENTE CW400 Xiaomi

Manuale utente Xiaomi Outdoor Camera CW400 · 10

Leggere attentamente il presente manuale prima dell'uso del dispositivo e conservarlo per ogni riferimento futuro.

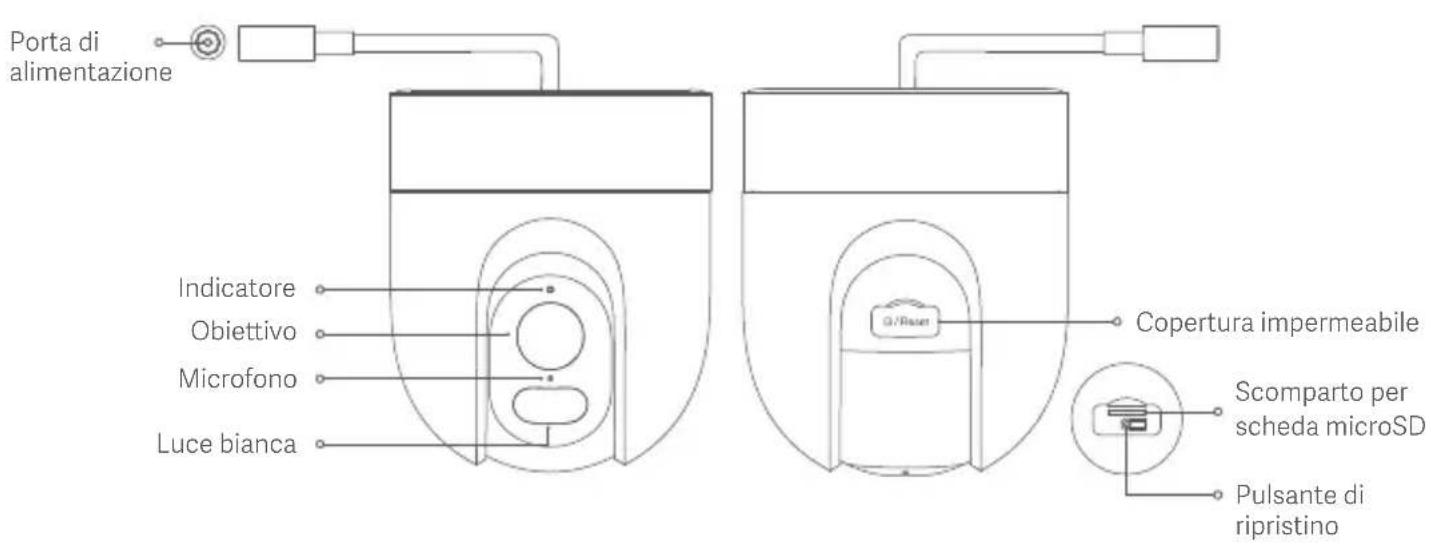

Panoramica del prodotto

Porta di alimentazione Indicatore Obiettivo Microfono Luce bianca Copertura impermeabile Scomparto per scheda microSD Pulsante di ripristino

Contenuto della confezione: Xiaomi Outdoor Camera CW400, alimentatore, supporto a parete, nastro impermeabile per il cavo di alimentazione, adesivo per il modello di montaggio a parete/soffitto, kit di viti accessorie, manuale utente

Nota: le illustrazioni del prodotto, degli accessori e dell'interfaccia utente nel manuale utente sono esclusivamente a scopo di riferimento. Il prodotto effettivo e le relative funzioni possono variare a causa dei miglioramenti apportati al prodotto stesso.

- Installazione di una scheda microSD

Assicurarsi che la videocamera sia scollegata. Aprire la copertura impermeabile dello scomparto per scheda microSD e inserire una scheda microSD con il lato di contatto rivolto verso il basso.

ATTENZIONE: scollegare la videocamera quando si inserisce o si rimuove la scheda microSD. Utilizzare una scheda microSD di una marca qualificata (la videocamera supporta una scheda microSD con una capacità massima di 256 GB e solo in formato FAT32, e la scheda microSD può dover essere formattata in formato FAT32 prima dell'uso tramite Impostazioni > Gestisci archiviazione nella pagina del plug-in della videocamera sull'app Xiaomi Home). Si consiglia di utilizzare una scheda microSD con una velocità di lettura/scrittura non inferiore a U1/Class 10.

E/Reset MicroSD

Nota: dopo aver installato o rimosso la scheda microSD, assicurarsi di reinstallare la copertura impermeabile sopra lo scomparto della scheda per evitare che l'acqua penetri nella videocamera e ne comprometta il normale utilizzo.

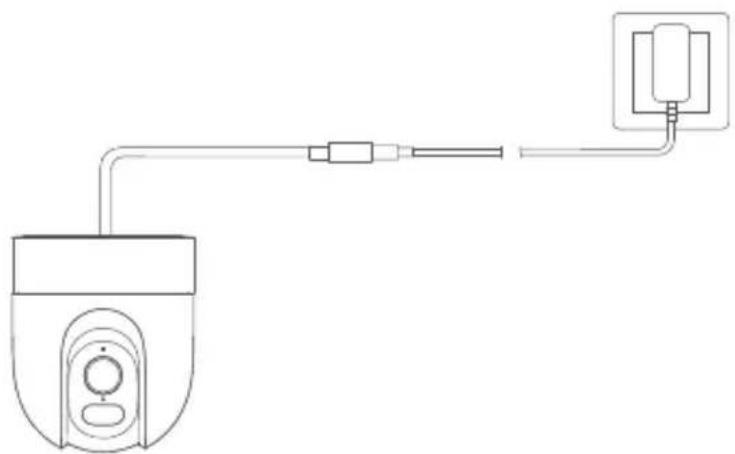

- Accensione

- Inserire il cavo dell'alimentatore nella porta di alimentazione per accendere automaticamente la videocamera.

- L'accensione della videocamera è avvenuta con successo quando l'indicatore è giallo e si sente un messaggio vocale.

Note: assicurarsi di utilizzare il cavo dell'alimentatore originale per il collegamento, per evitare operazioni anomale. Non torcere l'obiettivo della videocamera per forzarne la rotazione dopo l'accensione. Se l'obiettivo non è posizionato con precisione, è possibile calibrarlo tramite l'app Mi Home/Xiaomi Home.

- Descrizione dello stato dell'indicatore

Giallo: in attesa di connessione...

Giallo lampeggiante: connessione alla rete in corso...

Blu lampeggiante: connessione al server in corso...

Blu fisso: connessione andata a buon fine

Connessione con l'app Xiaomi Home

Questo prodotto funziona con l'app Xiaomi Home. Utilizzare l'app Xiaomi Home per controllare il dispositivo e per interagire con altri dispositivi smart home.

Eseguire la scansione del codice QR per scaricare e installare l'app. Se l'app è già installata, si verrà indirizzati alla pagina di configurazione della connessione. In alternativa, cercare l'app "Xiaomi Home" nell'App Store per scaricarla e installarla.

Aprire l'app Xiaomi Home, toccare il simbolo "+" nell'angolo in alto a destra e seguire le istruzioni fornite per aggiungere il dispositivo.

poiché la versione dell'app potrebbe essere stata aggiornata, seguire le istruzioni della versione dell'app corrente.

Assicurarsi che la videocamera si accenda e che la connessione di rete sia stabile durante la connessione. L'indicatore è giallo all'accensione della videocamera, quindi diventa blu una volta stabilita la connessione tra la videocamera e l'app.

Ripristino

Premere il pulsante di ripristino se si cambia la rete o lo Xiaomi account collegato alla videocamera. Una volta completato il ripristino, verrà emessa una notifica vocale.

Nota: il ripristino della videocamera non eliminerà alcun dato sulla scheda microSD.

Precauzioni

- L'intervallo di temperatura di esercizio per questa videocamera è compreso tra -30 °C e 60 °C. Non utilizzare la videocamera in ambienti con temperature superiori o inferiori all'intervallo specificato.

• La videocamera è un prodotto elettronico di precisione con grado di protezione IP66 contro la polvere e l'acqua. Per garantire un uso normale, non utilizzare la videocamera in ambienti estremamente umidi o in luoghi che potrebbero causare infiltrazioni d'acqua.
• L'alimentatore fornito con il prodotto non è impermeabile e può essere utilizzato solo in ambienti interni. Non utilizzare l'alimentatore in ambienti estremamente umidi o in luoghi che potrebbero causare infiltrazioni d'acqua. L'intervallo di temperatura di esercizio per questo alimentatore è compreso tra -30 °C e 45 °C. Non utilizzare la videocamera in ambienti con temperature superiori o inferiori all'intervallo specificato.
• Per migliorare le prestazioni della videocamera, non posizionare il suo obiettivo di fronte o accanto a una superficie riflettente, come vetro e pareti bianche, che farà apparire l'immagine troppo chiara nelle aree vicine alla videocamera e più scura nelle aree più lontane, o farà sì che la videocamera produca immagini bianche.
• Quando si usa il Wi-Fi, assicurarsi che la videocamera sia installata in un'area con un forte segnale Wi-Fi. Non installare la videocamera vicino a forni a microonde e altri oggetti o luoghi che influenzano il suo segnale Wi-Fi.
• Se il cavo di alimentazione è danneggiato o rotto, deve essere sostituito da un professionista incaricato dal produttore, dal reparto di assistenza post-vendita o da reparti simili per evitare rischi alla sicurezza.

Installazione

Montaggio della videocamera su una parete

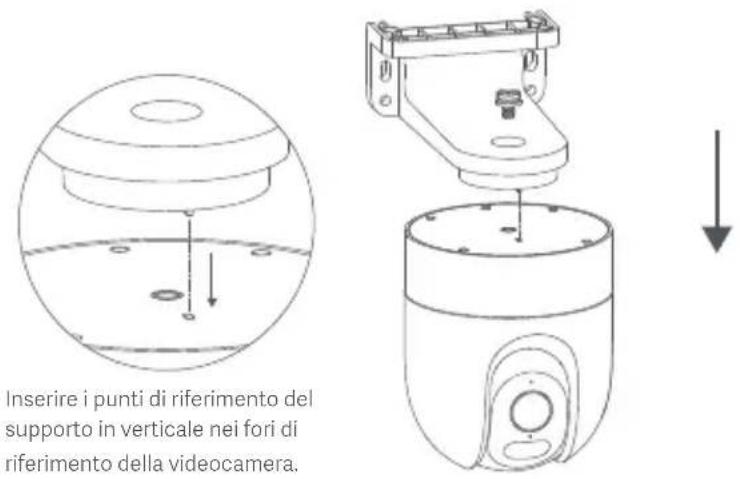

1. Girare la videocamera con il lato inferiore verso l'alto, allinearla con i punti di localizzazione sul supporto e avvitarla nei fori.

Inserire i punti di riferimento del supporto in verticale nei fori di riferimento della videocamera.

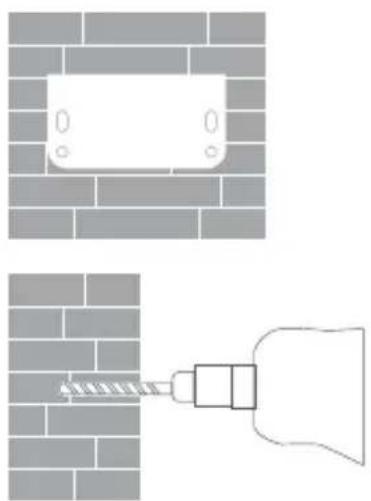

1. Incollare l'adesivo del modello di montaggio nel punto in cui deve essere installata la videocamera e praticare quattro fori nella parete con uno strumento di perforazione in base ai fori di localizzazione sull'adesivo. Il foro ha un diametro di circa 6 mm e una profondità di circa 40 mm.

1. Inserire i quattro tasselli di plastica nei fori del muro.

1. Posizionare il supporto contro la parete, inserire le viti nei fori e avvitarle nei tasselli di plastica della parete.

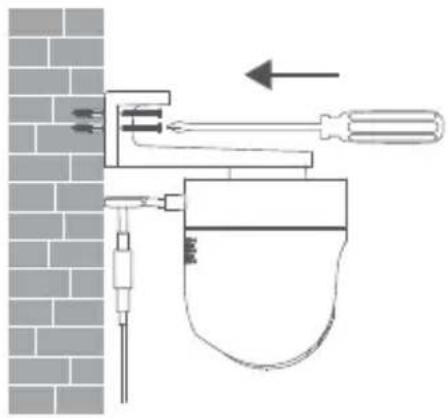

Installazione del supporto da parete

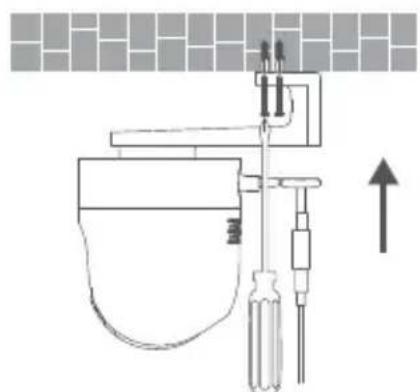

Installazione del supporto da soffitto

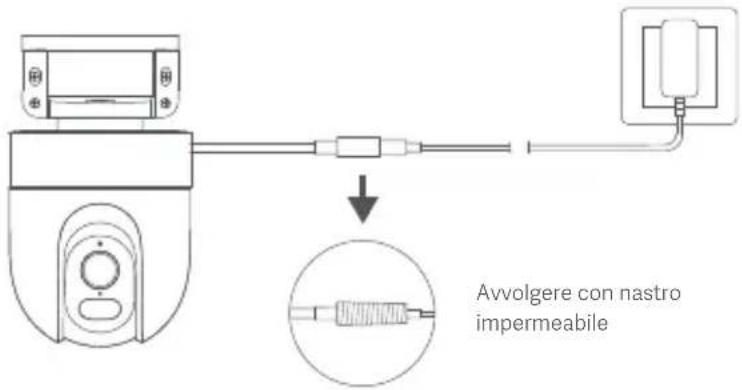

1. Avvolgere la porta del cavo di alimentazione con il nastro impermeabile dopo aver fissato la videocamera per garantire l'impermeabilità.

Avvolgere con nastro impermeabile

AVVISI:

• Il muro deve essere in grado di supportare almeno tre volte il peso totale della videocamera.
• Per evitare lesioni accidentali, la videocamera deve essere fissata saldamente alla parete secondo le istruzioni di installazione riportate nel manuale utente.
• Non installare la videocamera in prossimità dell'unità esterna di un condizionatore d'aria, della presa della cappa di aspirazione, della presa dello scaldabagno a gas o di altre fonti di calore.

Specifiche tecniche

Ingresso nominale: 12 V= 1 A

Apertura: f/1.6

Codec video: H.265

Temperatura di esercizio: da -30 °C a 60 °C

Risoluzione: 2560 × 1440

Dimensioni articolo: 98 × 98 × 117 mm

Angolo di visione dell'obiettivo: 113°

Connettività wireless: Wi-Fi IEEE 802.11 b/g/n 2,4 GHz

Archiviazione: scheda microSD

Compatible con: Android™ 8 e iOS 12.0 o versioni successive

Frequenza d'esercizio: 2412–2472 MHz

Potenza in uscita massima: < 20 dBm

Alimentazione esterna: caricare il dispositivo con l'alimentatore UE (AD-0121200100EU-6) fornito da Shenzhen AMC Technology Co., Ltd.

Specifiche tecniche dell'adattatore CA esterno

Produttore: Shenzhen AMC Technology Co., Ltd.

Identificatore modello: AD-0121200100EU-6

Tensione di ingresso: 100–240 V

Frequenza CA in ingresso: 50/60 Hz

Tensione di uscita: 12 V

Corrente di uscita: 1 A

Potenza in uscita: 12,0 W

Efficienza attiva media: > 82,97%

Efficienza a basso carico (10%): 80,40%

Consumo di energia a vuoto: < 0,10 W

AVVISO SULLA GARANZIA

Il consumatore Xiaomi può usufruire di garanzie aggiuntive a determinate condizioni. Xiaomi offre specifici vantaggi di garanzia per il consumatore in aggiunta, e non in sostituzione, di qualsiasi garanzia legale stabilita dal diritto nazionale sulla protezione dei consumatori. La durata e le condizioni relative alle garanzie legali sono stabilite dalle relative norme locali. Per ulteriori informazioni sui vantaggi della garanzia per i consumatori, fare riferimento al sito Web ufficiale di Xiaomi https://www.mi.com/global/support/warranty. Salvo quanto vietato dalle leggi o altrimenti promesso da Xiaomi, i servizi post-vendita saranno limitati al paese o alla regione dell'acquisto originale. In base alla garanzia dei consumatori, nella misura massima consentita dalla legge, Xiaomi riparerà, sostituirà o rimborserà il prodotto a sua discrezione. Non sono coperti dalla garanzia la normale usura, cause di forza maggiore, uso improprio o danni causati da negligenza o errori da parte dell'utente. La persona di contatto per il servizio post-vendita può essere qualsiasi addetto della rete di assistenza autorizzata Xiaomi, un addetto dei distributori autorizzati Xiaomi o il venditore finale che ha venduto i prodotti al cliente. In caso di dubbi, contattare la persona indicata da Xiaomi. Le presenti garanzie non si applicano a Hong Kong e Taiwan.

I Prodotti che non sono stati debitamente importati e/o debitamente prodotti da Xiaomi e/o debitamente acquisiti da Xiaomi o da un rivenditore ufficiale di Xiaomi non sono coperti dalle presenti garanzie. Come da legislazione applicabile, l'utente può usufruire delle garanzie dal rivenditore non ufficiale che ha venduto il prodotto. Perciò Xiaomi invita l'utente a contattare il rivenditore da cui ha acquistato il prodotto.

Informazioni sulla conformità a normative e standard

Informazioni RAEE

Tutti i prodotti contrassegnati da questo simbolo sono rifiuti di apparecchiature elettriche ed elettroniche (RAEE in base alla direttiva 2012/19/UE) che non devono essere smaltiti assieme a rifiuti domestici non differenziati. Al contrario, è necessario proteggere l'ambiente e la salute umana consegnando i rifiuti a un punto di raccolta autorizzato al riciclaggio di rifiuti di apparecchiature elettriche ed elettroniche, predisposto dalla pubblica amministrazione o dalle autorità locali. Lo smaltimento e il riciclaggio corretti aiutano a prevenire conseguenze potenzialmente negative per l'ambiente e la salute umana. Contattare l'installatore o le autorità locali per ulteriori informazioni sulla sede e per i termini e le condizioni di tali punti di raccolta.

Dichiarazione di conformità europea

Con la presente, Tianjin Hualai Technology Co., Ltd. dichiara che l'apparecchiatura radio di tipo MJSXJ04HL è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.mi.com/global/service/support/declaration.html Il manuale elettronico dettagliato è disponibile all'indirizzo www.mi.com/global/support/user-guide

Scatola Manuale Pellicola Borsa Neto PAP21 PAP22 LDPE4 CPE7 PAP20 Carta Carta Plastica Plastica Carta RACCOLTA DIFFERENZIATA Verifica le disposizioni del tuo Comune. Separale componenti e conferiscile in modo corretto.

In condizioni d'uso normali, questa apparecchiatura deve essere tenuta a una distanza minima di 20 cm tra l'antenna e il corpo dell'utente.

Fabbricato per: Xiaomi Communications Co., Ltd.

Fabbricato da: Tianjin Hualai Technology Co., Ltd.

(un'azienda del Mi Ecosystem)

Per ulteriori informazioni, visitare il sito www.mi.com

Versione manuale utente: V6.0
