РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CW400 Xiaomi

Руководство пользователя камеры наружного наблюдения Xiaomi Outdoor Camera CW400 · 46

Перед использованием внимательно прочтите это руководство. Сохраните его — оно может понадобиться вам в дальнейшем.

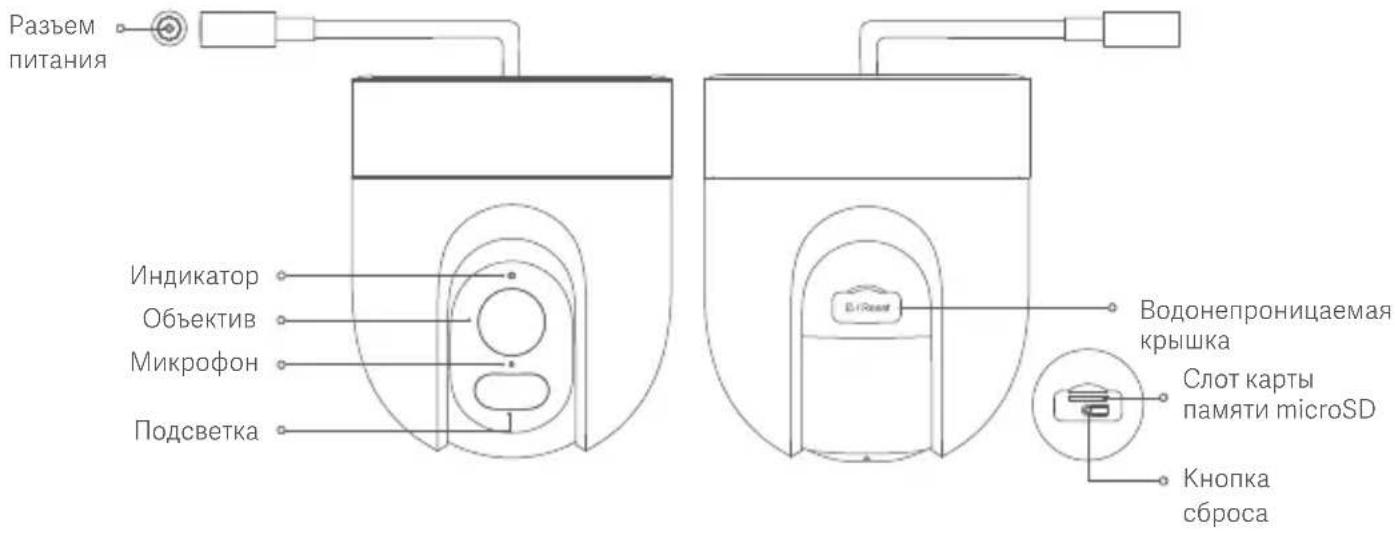

Описание изделия

Разъем питания Индикатор Объектив Микрофон Подсветка В.1Реат Водонепроницаемая крышка Слот карты памяти microSD Кнопка сброса

Комплект поставки: Камера наружного наблюдения Xiaomi Outdoor Camera CW400, адаптер питания, настенное крепление, водонепроницаемая пленка для шнура электропитания, наклейка с монтажным шаблоном для настенного/потолочного крепления, комплект принадлежностей для крепления, руководство пользователя

Примечание. Иллюстрации изделия, комплектующих и пользовательского интерфейса в руководстве пользователя представлены исключительно в ознакомительных целях. Фактические характеристики прибора и его функции могут отличаться в связи с улучшениями продукта.

- Установка карты памяти microSD

Убедитесь, что камера отсоединена от источника питания. Откройте водонепроницаемую крышку слота карты памяти microSD и вставьте карту памяти microSD контактной стороной вниз.

ВНИМАНИЕ: перед установкой или извлечением карты памяти microSD обесточивайте камеру. Используйте карты памяти microSD только от проверенных производителей (камера поддерживает карты памяти microSD максимальной емкостью до 256 ГБ и только в формате FAT32. При этом, карты памяти microSD перед использованием, возможно, потребуется отформатировать в формат FAT32, для чего необходимо открыть плагин камеры в приложении Xiaomi Home и перейти в раздел «Настройки > Управление хранилищем»). Рекомендуется использовать карту памяти microSD со скоростью чтения/записи не менее U1/Class 10.

Q-1 Filter MicroSD

Примечание: после установки или извлечения карты памяти microSD обязательно установите на место водонепроницаемую крышку над слотом для карты, чтобы вода не попала в камеру и не вызвала сбой в ее нормальной работе.

● Включение

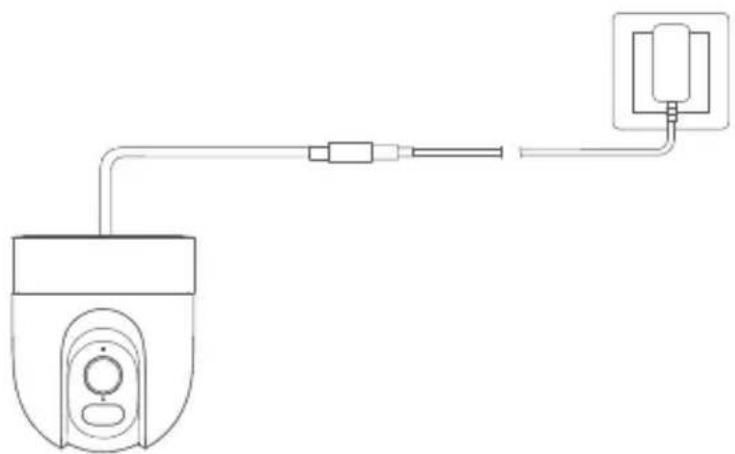

● Вставьте кабель адаптера питания в разъем питания, после чего камера включится автоматически.

- При успешном включении камеры индикатор загорится желтым цветом и прозвучит голосовое сообщение.

Примечания: в целях предотвращения сбоев в работе камеры следует обязательно использовать оригинальный кабель адаптера питания. После включения камеры не поворачивайте объектив, чтобы заставить ее вращаться. Если требуется откалибровать точность положения объектива, это можно сделать в приложении Mi Home/Xiaomi Home.

- Описание состояний индикатора

Жёлтый: в ожидании соединения...

Мигающий жёлтый: выполняется подключение к сети...

Мигающий синий: выполняется подключение к серверу...

Немигающий синий: успешно подключён

Подключение к приложению Xiaomi Home

Продукт работает с помощью приложения Xiaomi Home. Используйте приложение Xiaomi Home, чтобы управлять устройством и взаимодействовать с другими устройствами умного дома.

Отсканируйте QR-код, чтобы сказать и установить приложение. Вы будете перенаправлены на страницу настройки подключения, если приложение уже установлено. Или выполните поиск по запросу «Xiaomi Home» в App Store, чтобы сказать и установить приложение.

Откройте приложение Xiaomi Home, нажмите «+» в правом верхнем углу и следуйте инструкциям по добавлению устройства.

Примечание:

Версия приложения могла обновиться. Следуйте инструкциям для текущей версии приложения.

Убедитесь, что во время подключения камера включена и сетевое соединение стабильно. Когда камера включена, индикатор горит жёлтым, а после успешной установки соединения между камерой и приложением становится синим.

Нажмите кнопку сброса при изменении сети или Xiaotí аккаунта, подключенного к камере. После завершения сброса прозвучит голосовое сообщение.

Примечание: сброс настроек камеры не приведёт к удалению данных с карты памяти microSD.

Меры предосторожности

• Диапазон рабочей температуры для данной камеры составляет от -30 °C до 60 °C. Не используйте камеру в средах с температурой ниже или выше указанного диапазона.

• Данная камера представляет собой высокоточное электронное изделие со степенью пыле- и водонепроницаемости IP66. Для обеспечения нормальной эксплуатации не используйте камеру в условиях чрезмерно повышенной влажности или в местах с вероятностью попадания воды.

• Адаптер питания, поставляемый вместе с камерой, не является водонепроницаемым и предназначен только для использования в помещении. Не используйте адаптер питания в условиях чрезмерно повышенной влажности или в местах с вероятностью попадания воды. Диапазон рабочей температуры для данного адаптера питания составляет от -30 °C до 45 °C. Не используйте его в средах с температурой ниже или выше указанного диапазона.

• В целях повышения эффективности использования камеры устанавливайте ее таким образом, чтобы объектив камеры не был направлен в сторону и не находился рядом с отражающими поверхностями (например, стеклянными или белыми стенами). Это может сделать изображение слишком ярким в областях рядом с камерой и затемнённым в отдалённых участках, или может привести к тому, что камера будет выдавать белые изображения.
• Во время использования Wi-Fi убедитесь, что камера установлена в зоне с сильным сигналом Wi-Fi. Не устанавливайте камеру рядом с микроволновыми печами и иными объектами или в местах, которые могут повлиять на качество сигнала Wi-Fi.
• Если шнур электропитания поврежден или сломан, во избежание опасности он должен быть заменен специалистом компании-производителя, службы послепродажного обслуживания или организации, выполняющей аналогичные функции.
• Продукт должен транспортироваться в оригинальной упаковке. Не подвергайте продукт сдавливанию или ударам во время транспортировки.

Как установить

Монтаж камеры на стене

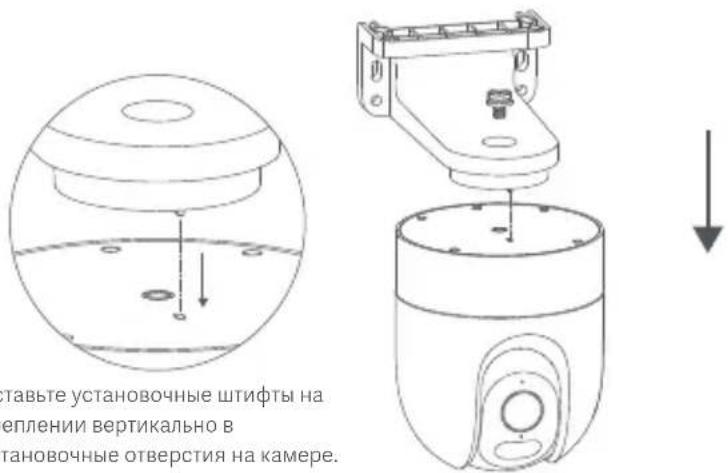

1. Переверните камеру основанием вверх, совместите ее с установочными штифтами на креплении и вкрутите их в отверстия.

тавьте установочные штифты на еплении вертикально в тановочные отверстия на камере.

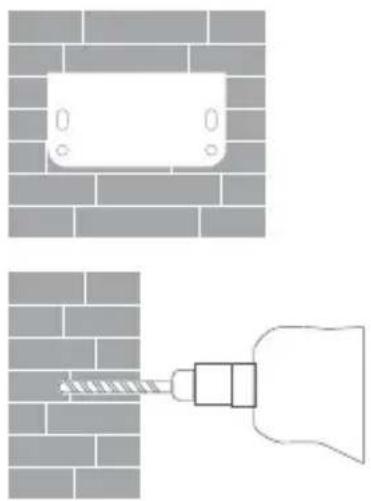

1. Закрепите наклейку с монтажным шаблоном в месте, где необходимо установить камеру, и просверлите четыре отверстия в стене при помощи подходящего инструмента в местах изображения установочных отверстий на наклейке. Отверстия имеют диаметр около 6 мм и глубину около 40 мм.

1. Вставьте четыре пластиковых дюбеля в отверстия в стене.

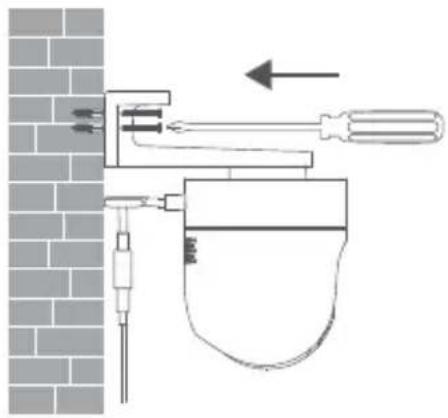

1. Прислоните крепление к стене, вставьте винты в отверстия и вкрутите их в пластиковые дюбеля в стене.

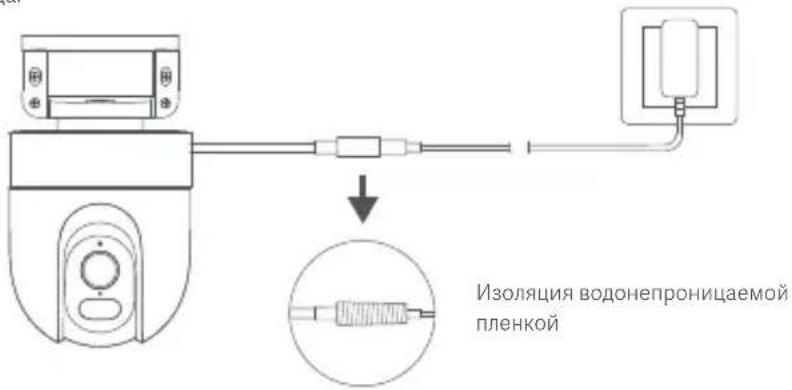

1. После закрепления камеры изолируйте разъем шнура электропитания водонепроницаемой пленкой, чтобы во время эксплуатации камеры в нее не попадала вода.

Изоляция водонепроницаемой пленкой

ПРЕДОСТЕРЕЖЕНИЯ:

• Стена должна выдерживать вес, по меньшей мере в три раза превышающий общий вес камеры.
• Камера должна быть надежно закреплена на стене в соответствии с инструкциями по монтажу, приведенными в руководстве пользователя, чтобы избежать случайных травм.
• Не устанавливайте камеру вблизи внешнего блока кондиционера воздуха, выходным отверстием кухонной вытяжки, выходным отверстием газового водонагревателя или иными источниками тепла.

Технические характеристики

Название: Камера наружного наблюдения	Размеры изделия: 98 × 98 × 117 мм
Xiaomi Outdoor Camera CW400	Угол обзора объектива: 113^
Модель: MJSXJ04HL	Беспроводное подключение: Wi-Fi IEEE 802.11 b/g/n, 2,4 ГГц
Номинальная мощность: 12 В = 1 А	Хранение данных: карта памяти microSD
Диафрагма: f/1.6	Совместимость: AndroidTM 8 и iOS 12.0 или более поздней версии
Видеокодек: H.265	Рабочий диапазон частот: 2412–2472 МГц
Рабочая температура: от -30 °C до 60 °C	Максимальная выходная мощность: < 20 дБм
Разрешение: 2560 × 1440
Внешний источник питания: заряжайте устройство с помощью адаптера EU (AD-0121200100EU-6), поставляемого компанией Shenzhen AMC Technology Co., Ltd.

Технические характеристики внешнего адаптера переменного тока

Производитель: Shenzhen AMC Technology Co., Ltd.

Идентификатор модели: AD-0121200100EU-6

Входное напряжение: 100–240 В

Частота переменного тока на входе: 50/60 Гц

Выходное напряжение: 12 В

Выходной ток: 1 А

Выходная мощность: 12,0 Вт

Средний КПД в активном состоянии: > 82,97 %

КПД при низкой нагрузке (10 %): 80,40 %

Энергопотребление без нагрузки: < 0,10 Вт

ГАРАНТИЙНОЕ УВЕДОМЛЕНИЕ

Как клиент Xiaomi вы получаете преимущества от дополнительных гарантий при определенных условиях. Компания Xiaomi предлагает определенные гарантийные преимущества для клиентов, дополняющие, но не заменяющие законные гарантии вашего национального законодательства о защите прав потребителей. Продолжительность и условия правовых гарантий представлены в соответствующих местных законах. Дополнительные сведения о преимуществах гарантий для потребителей см. на официальном веб-сайте Xiaomi https://www.mi.com/global/support/warranty. Послепродажное обслуживание осуществляется в стране или регионе покупки, за исключением случаев, запрещенных законом, или если иное предусмотрено компанией Xiaomi. Компания Xiaomi обязуется осуществлять ремонт, замену или возмещение стоимости продукта согласно условиям гарантии для потребителей и в случаях, предусмотренных законодательством.

Гарантия не покрывает случаи обычного эксплуатационного износа, форс-мажоров, злоупотребления или повреждений в результате халатности или по вине пользователя. Контактным лицом для послепродажного обслуживания может быть любое лицо из авторизованной сервисной сети Xiaomi, авторизованный дистрибьютор Xiaomi или продавец, у которого вы приобрели продукт. Если у вас возникли какие-либо вопросы, обратитесь к соответствующему лицу в компании Xiaomi.

Настоящая гарантия не распространяется на Гонконг и Тайвань.

Настоящая гарантия не покрывает продукты, которые не были должным образом импортированы, были изготовлены не компанией Xiaotí и/или приобретены не у Xiaotí либо ее официального представителя. Согласно действующему законодательству, вы можете рассчитывать на гарантии от официального дистрибьютора, который продал продукт. Поэтому компания Xiaotí предлагает обращаться к продавцу, у которого вы приобрели продукт.

Информация о соответствии требованиям

Информация об отходах электрического и электронного оборудования

Все изделия, обозначенные символом раздельного сбора отработанного электрического и электронного оборудования (WEEE, директива 2012/19/EU), следует утилизировать отдельно от несортируемых бытовых отходов. С целью охраны здоровья и защиты окружающей среды такое оборудование необходимо сдавать на переработку в специальные пункты приема электрического и электронного оборудования, определенные правительством или местными органами власти. Правильная утилизация и переработка помогут предотвратить возможные негативные последствия для окружающей среды и здоровья человека. Чтобы узнать, где находятся такие пункты сбора и как они работают, обратитесь в компанию, занимающуюся установкой оборудования, или в местные органы власти.

Декларация о соответствии нормативным требованиям ЕС

Настоящим компания Tianjin Hualai Technology Co., Ltd. заявляет, что тип радиооборудования MJSXJ04HL соответствует требованиям Директивы 2014/53/EU. Полный текст декларации о соответствии нормативным требованиям EC доступен по следующему адресу:

Подробное электронное руководство см. по адресу www.mi.com/global/support/user-guide

Осуществляется любым видом транспорта, в коробках (палетах) и т.д. Не подвергайте продукт сдавливанию или ударам во время транспортировки. Правила и условия реализации: без ограничений. Условия хранения: при температуре от минус 40°C до плюс 70°C и относительной влажности от 0% до 93%.

Оборудование предназначено для круглосуточной непрерывной эксплуатации без постоянного присутствия обслуживающего персонала. Информация о мерах при неисправности оборудования: в случае обнаружения неисправности оборудования: 1) выключите оборудование 2) отключите оборудование от электрической сети 3) обратитесь в сервисный центр или к авторизованному дилеру для получения консультации или ремонта оборудования.

Сделано в Китае

Дата изготовления: см. на упаковке

Сведения об импортере и информация отдела послепродажного обслуживания указаны на упаковке.

Соответствие техническим регламентам:

ТР ТС 004/2011 «О безопасности низковольтного оборудования»

ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»

1. Дата изготовления: см. на упаковке

2. Страна-изготовитель: Китай

3. Подробную информацию об импортере и контакты отдела послепродажного обслуживания смотри на упаковке.
4. Правила и условия реализации: без ограничений.
5. Продукт должен транспортироваться в оригинальной упаковке. Не подвергайте продукт сдавливанию или ударам во время транспортировки.
6. Установленный производителем срок службы изделия равен 3 годам при, условии, что изделие используется в строгом соответствии с настоящей инструкцией иприменимыми техническими стандартами.

Срок службы

Установленный производителем срок службы изделия равен 3 годам при условии, что изделие используется в строгом соответствии с настоящей инструкцией и применимыми техническими стандартами.

Изготовлено для: Xiaomi Communications Co., Ltd.

Изготовитель: Tianjin Hualai Technology Co., Ltd.

(компания Экосистемы Mi)

Чтобы получить дополнительную информацию, посетите сайт www.mi.com

Версия руководства пользователя: V6.0
