HNB 9.6 LMI X/HA - Exaustor de cozinha HOTPOINT - Manual de utilização gratuito

Marca	HOTPOINT
Modelo	HNB 9.6 LMI X/HA
Tipo de produto	Exaustor de cozinha
Dimensões (L x P x A)	89,9 x 50 x (61-82) cm
Diâmetro de conexão	150 mm
Potência total	176 W
Iluminação	LED, 2 x 3 W
Tensão	230 V
Número de velocidades	3 velocidades + booster (4 no total)
Timer	Sim, desligamento programado em intervalos de 5 minutos
Indicador de saturação dos filtros	Sim (filtro de gordura e carvão)
Tipo de instalação	Exaustão externa ou recirculação (kit opcional)
Filtro de gordura	Metálico, lavável na máquina de lavar louça
Filtro de carvão	Não lavável, substituição a cada 20 meses
Distância mínima (gás)	65 cm
Distância mínima (elétrico)	55 cm
Desligamento automático	Sim (via timer)
Reinicialização do contador do filtro	Pressione T4 por 3 segundos
Substituição da lâmpada	Pelo serviço de assistência técnica

Perguntas frequentes - HNB 9.6 LMI X/HA HOTPOINT

Como limpar o filtro de gordura?

Remova o filtro de gordura puxando a alavanca de mola. Lave-o pelo menos uma vez por mês com detergente não agressivo, à mão ou na máquina de lavar louça em baixa temperatura e ciclo curto. A eventual descoloração não afeta o desempenho.

Quando substituir o filtro de carvão?

O filtro de carvão satura progressivamente. Deve ser substituído a cada 20 meses no máximo, ou mais frequentemente conforme o uso. Este filtro não pode ser lavado nem regenerado.

Como ajustar o timer?

Pressione o botão T5. Cada pressionamento atrasa o desligamento automático em 5 minutos. A contagem regressiva é exibida na tela (nos modelos com display). O timer funciona apenas em velocidades manuais.

O que fazer se o exaustor não ligar?

Verifique se não há falta de energia, se uma velocidade foi selecionada e se o disjuntor não desarmou. Se a anormalidade persistir, desconecte o aparelho por 5 segundos e reconecte-o.

Qual distância respeitar entre o exaustor e a placa de cozimento?

A distância mínima é de 65 cm para uma placa a gás e de 55 cm para uma placa elétrica. Consulte também o manual da sua placa de cozimento.

Como colocar o exaustor em modo recirculação?

É necessário instalar o kit acessório previsto para esse fim (filtro de carvão e defletor). Em seguida, configure o exaustor em modo recirculação pressionando T5 por 6 segundos (aparelho desligado) e selecionando o ícone T3.

Como reinicializar o indicador de saturação dos filtros?

Com o exaustor ligado, pressione 3 segundos no botão T4. O indicador pisca três vezes. Se os dois filtros estiverem saturados, repita a operação: a primeira reinicializa o filtro de gordura, a segunda o filtro de carvão.

O que fazer em caso de ruído anormal?

Verifique se o duto de exaustão não está obstruído ou com diâmetro muito pequeno. Certifique-se de que os filtros estão limpos e que a instalação está correta. Se o ruído persistir, entre em contato com o serviço de assistência.

Como substituir a lâmpada LED?

As lâmpadas LED são integradas. Para sua substituição, chame o serviço de assistência técnica autorizado. Não tente substituí-las você mesmo.

Como configurar o tipo de exaustão?

Aparelho desligado, pressione T5 (ou T4 conforme modelo) por 6 segundos. O ícone T2 pisca para exaustão externa, T3 para recirculação. Pressione ciclicamente a mesma tecla para mudar, depois confirme com T1.

MANUAL DE UTILIZADOR HNB 9.6 LMI X/HA HOTPOINT

Instruções para a utilização

EXAUSTOR

Índice

Instruções para a utilização, 1

Advertências, 14

Assistência, 28

Instalação, 47

Comandos TBOX, 48

Manutenção e custado, 49

Anomalias e soluções, 50

NL

Nederlands

! É importante guardar este manual para poder consultá-lo a qualquer momento. Em caso de venda, cessão ou transferência, assegure-se de que este permanece junto com o produto. ! Leia atentamente as instruções: contêm informações importantes sobre a instalação, o uso e a segurança. ! Não efetue alterações elétricas ou mecânicas no produto ou nas condutas de descarga.

Segurança geral

• A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre uma placa de cozedura a gás

55 cm se o exaustor for instalado sobre uma placa de cozedura elétrica.

Se as instruções de instalação do dispositivo de cozedura a gás especificarem uma distância maior, é necessário considerá-la.

• O exaustor dispõe de buchas de fixação adequadas à maioria das paredes/tetos. Ainda assim, é necessário contactar um técnico qualificado para assegurar a idoneidade dos materiais consoante o tipo de parede/teto, que deve ser suficientemente robusto para suportar o peso do exaustor.
• Atenção! Não ligue o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede elétrica retirando a ficha da tomada ou desligando o interruptor geral da casa.
• Para todas as operações de instalação e manutenção, utilizar luvas de proteção.
• O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas, sensoriais e/ou mentais reduzidas ou sem experiência e conhecimentos, a menos que se encontrem sob supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança.
• As crianças devem ser supervisionadas para que não brinquem com o aparelho.
• Nunca utilizar o produto sem filtro de gordura corretamente instalado!
• O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.
• O local deve dispor de ventilação suficiente quando o exaustor é utilizado em simultâneo com outros aparelhos que utilizem gás ou outros combustíveis.
• O ar aspirado não deve ser dirigido para uma conduta usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.
• Respeite todas as normativas referentes à descarga do ar.
• É severamente proibido cozinhar alimentos em chama livre sob o exaustor; a utilização de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser evitada.
• É aconselhável manter sob controlo constante a fritura de alimentos, para evitar que o óleo aquecido entre em combustão.
• Em relação às medidas técnicas e de segurança a adotar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.
• É aconselhável limpar frequentemente o produto, quer interna quer externamente (PELO MENOS UMA VEZ POR MÊS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).
• O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incêndio.
• Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, por possível risco de choque elétrico.
• Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados pelo aparelho, derivados do incumprimento das instruções presentes neste manual.
• Atenção! As partes acessíveis podem ficar muito quentes se utilizadas com aparelhos de cozedura.

• o tipo de avaria; o modelo da máquina (Mod.);
• o número de série (S/N);

Estas últimas informações encontram-se na placa de identificação situada no aparelho.

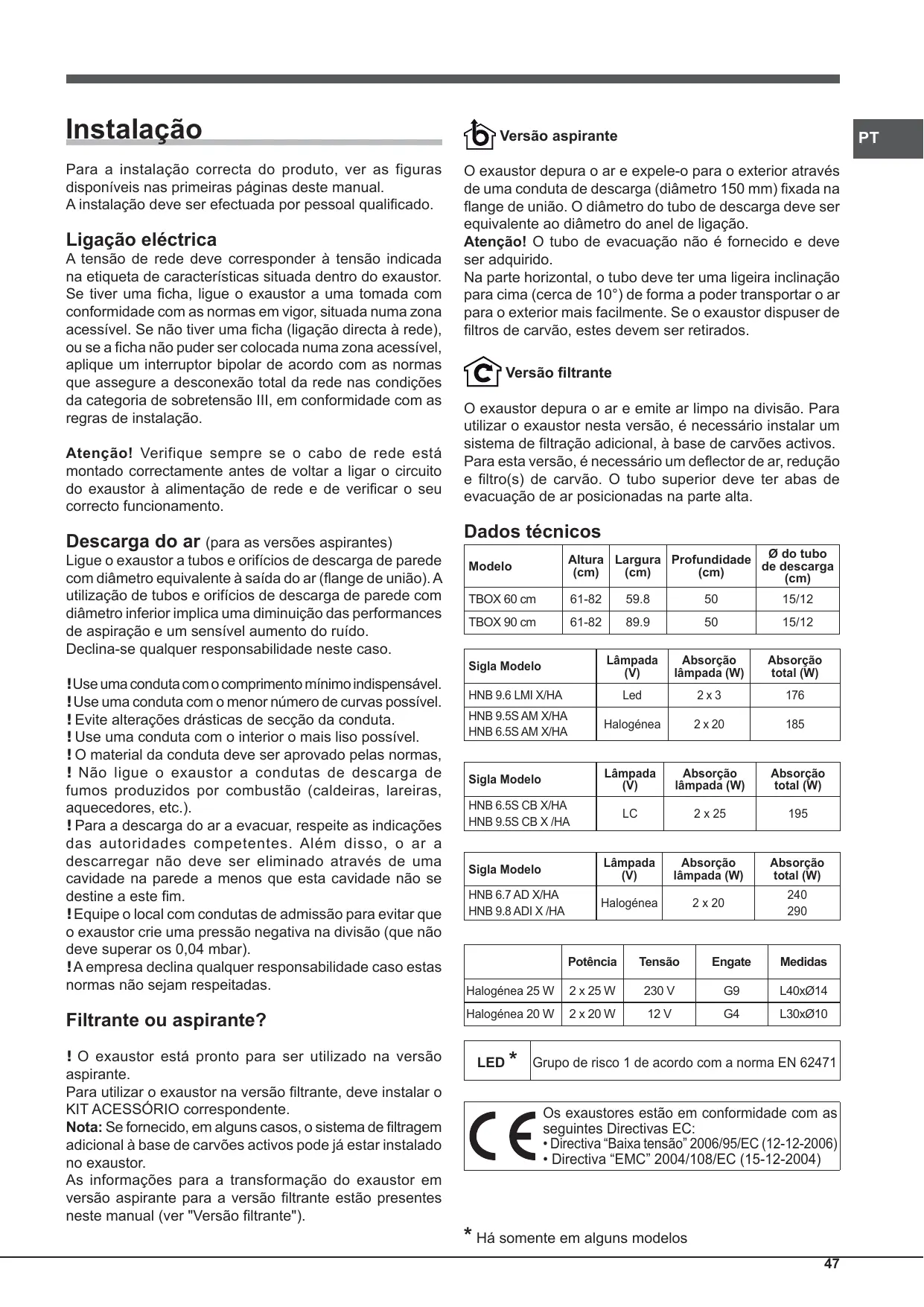

Para a instalação correta do produto, ver as figuras disponíveis nas primeiras páginas deste manual.

A instalação deve ser efetuada por pessoal qualificado.

Ligação elétrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada dentro do exaustor. Se tiver uma ficha, ligue o exaustor a uma tomada em conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma ficha (ligação direta à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegurem a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atenção! Verifique sempre se o cabo de rede está montado corretamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verificar o seu correto funcionamento.

Descarga do ar (para as versões aspirantes)

Ligue o exaustor a tubos e orifícios de descarga de parede com diâmetro equivalente à saída do ar (flange de união). A utilização de tubos e orifícios de descarga de parede com diâmetro inferior implicará uma diminuição das performances de aspiração e um sensível aumento do ruído.

Declina-se qualquer responsabilidade neste caso.

Use uma conduta com o comprimento mínimo indispensável. Use uma conduta com o menor número de curvas possível. Evite alterações drásticas de secção da conduta. Use uma conduta com o interior o mais liso possível. O material da conduta deve ser aprovado pelas normas. Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.). Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a evacuar não deve ser eliminado através de uma cavidade na parede a menos que esta cavidade não se destine a este fim. Equipe o local com condutas de admissão para fazer que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar). A Empresa declina qualquer responsabilidade caso estas normas não sejam respeitadas.

Filtrante ou aspirante?

O exaustor está pronto para ser utilizado na versão aspirante.

Para usar o exaustor na versão filtrante, deve instalar o KIT ACESSÓRIO correspondente.

Nota: Se fornecido, em alguns casos, o sistema de filtragem adicional à base de carvão ativado pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante para a versão filtrante estão presentes neste manual (ver "Versão filtrante").

Versão aspirante

PT

O exaustor depura o ar e expulsa-o para o exterior através de um duto de descarga (diâmetro 150 mm) fixado na flange de união. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de ligação.

Atenção! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10°) de forma a transportar o ar para o exterior mais facilmente. Se o exaustor dispuser de filtros de carvão, estes devem ser retirados.

Versão filtrante

O exaustor depura o ar e emite ar limpo na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de filtração adicional, à base de carvão ativado.

Para esta versão, é necessário um defletor de ar, redução e filtro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados técnicos

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de descarga (cm)
TBOX 60 cm	61-82	59.8	50	15/12
TBOX 90 cm	61-82	89.9	50	15/12

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HNB 9.6 LMI X/HA	Led	2 x 3	176
HNB 9.5S AM X/HA	Halogénea	2 x 20	185
HNB 6.5S AM X/HA

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HNB 6.5S CB X/HA HNB 9.5S CB X /HA	LC	2 x 25	195

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HNB 6.7 AD X/HA	Halogêneia	2 x 20	240
HNB 9.8 AD I X /HA			290

	Potência	Tensão	Engate	Medidas
Halogénea 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogénea 20 W	2 x 20 W	12 V	G4	L30xØ10

LED

Grupo de risco 1 de acordo com a norma EN 62471

Os exaustores estão em conformidade com as seguintes Diretivas EC: - Diretiva "Baixa tensão" 2006/95/EC (12-12-2006) - Diretiva "EMC" 2004/108/EC (15-12-2004)

• Somente em alguns modelos

Comandos TBOX

Modelos com painel de botões mecânico

Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 ON/OFF luzes

Modelos com painel Soft Button

Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, configurando a velocidade selecionada.

T6 ON/OFF luzes

Aviso filtro de gorduras e cheiros

Se o ícone relativo à primeira velocidade T2 ficar intermitente, significa que o filtro de gorduras está saturado; se o ícone relativo à segunda velocidade T3 ficar intermitente, significa que o filtro de cheiros está saturado e, se os ícones T2 e T3 ficarem intermitentes, significa que ambos os filtros estão saturados (ver "Manutenção e cuidado").

Para efetuar o reset do controle do filtro:

Enquanto o exaustor está ligado, pressione T4 durante três segundos.

O LED que assinala o aviso pisca três vezes e depois regressa à visualização normal.

No caso de saturação simultânea de ambos os filtros, é necessário repetir a operação de reset.

A primeira sequência faz o reset do filtro de gorduras e a segunda do filtro de cheiros.

Configuração do exaustor:

Para configurar a modalidade de funcionamento do exaustor pretendida, com o aparelho desligado, pressione T5 durante cerca de 6 segundos. O ícone T2 ou T3 acende-se, indicando o tipo de instalação: T2 aspirante, T3 filtrante. É possível alterar o tipo de instalação pressionando ciclicamente a tecla T5.

Para guardar a nova configuração, é necessário pressionar a tecla T1.

Modelos com painel Soft Button + Visor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade -

Ao pressionar o botão, o exaustor passa para a velocidade anterior.

T3 Velocidade +

Ao pressionar o botão, o exaustor passa para a velocidade seguinte. Caso o exaustor esteja desligado, ao pressionar este botão configura a velocidade 1.

T4 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva; no visor ficará intermitente lentamente a letra "b". Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente, efeito que se pode obter também durante o funcionamento do booster, pressionando uma tecla de velocidade (T2 ou T3).

T5 Timer

Ao pressionar este botão, o desligamento automático do exaustor é atrasado 5 minutos. A contagem decrescente da hora do timer é visualizada no visor. O timer pode ser configurado apenas para as velocidades manuais, não para o booster.

T6 ON/OFF luzes

Aviso de filtro de gorduras e cheiros

Se a barra em cima, à esquerda, ficar intermitente, significa que o FILTRO de gorduras está saturado.

Se a barra em cima, à direita, ficar intermitente, significa que o FILTRO de cheiros está saturado.

Se ambas as barras ficarem intermitentes, significa que os filtros estão saturados.

Será necessário proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e custos"); este último, apenas para os exaustores filtrantes.

Para efetuar o reset do controle do filtro:

Enquanto o exaustor está ligado, pressione T4 durante alguns segundos. No caso de aviso simultâneo de ambos os filtros, é necessário repetir a operação de reset.

A primeira sequência faz o reset do FILTRO de gorduras e a segunda do FILTRO de cheiros.

Configuração do exaustor

Para configurar a modalidade de funcionamento do exaustor pretendida, com o aparelho desligado, pressione T4 durante mais de 6 segundos. Depois de um bip longo, o tipo de instalação é visualizado no visor.

Aspirante

(quadrado em baixo à esquerda intermitente).

Filtrante

(quadrado em baixo à direita intermitente).

É possível alterar o tipo de instalação pressionando a tecla T4. Para sair da modalidade de configuração, é necessário pressionar T1, que faz com que o produto desligue, guardando a última configuração visualizada.

Manutenção e cuidado

Atenção! Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede elétrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire as proteções
• Elimine as impurezas com uma esponja úmida e pouco detergente neutro
• Enxágue com um pano úmido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periódica

O exaustor deve ser limpo frequentemente (pelo menos com a mesma frequência com que executa a manutenção dos filtros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano umedecido com detergentes líquidos neutros e água morna.

Evite o uso de produtos abrasivos ou corrosivos.

Atenção: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implica risco de incêndio. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilidade por eventuais danos ao motor ou incêndios provocados por uma manutenção incorreta ou pelo incumprimento das advertências acima.

Manutenção dos filtros de gorduras (A)

O filtro de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na máquina de lavar louça, a baixa temperatura e com ciclo breve.

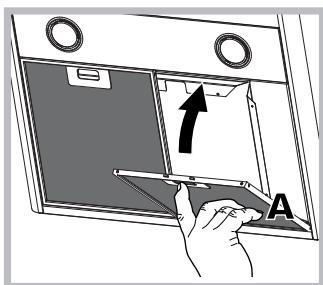

Para desmontar o filtro de

gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o filtro de gorduras metálico pode perder a cor, mas o desempenho de filtragem não sofre alterações.

Substituição do FILTER de carvalho (B)

O FILTER de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do FILTER de carvão verifica-se após um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do FILTER de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada vinte vezes.

Este filtro NÃO pode ser lavado ou regenerado.

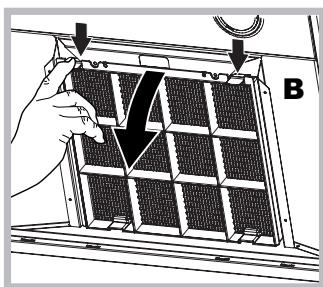

Desmontagem: Remover o filtro de carvões activos pressionando as duas alavancas dianteiras que o fixam ao exaustor.

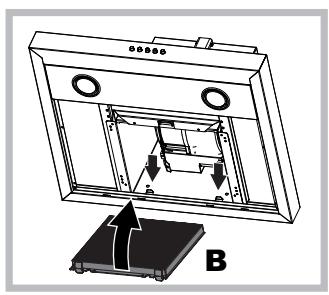

Montagem: Encaixar o filtro de carvões activos em primeiro lugar na parte de trás das linguetas metálicas do exaustor e, em seguida, pressionando as duas alavancas.

Substituição das lâmpadas

Desligue o aparelho da rede elétrica e retire os filtros de gorduras.

Atenção! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

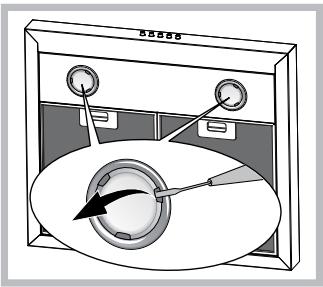

1. Retire a proteção utilizando como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.
2. Substitua a lâmpada danificada. Utilize apenas lâmpadas com as mesmas características das lâmpadas danificadas.

(para mais informações, consulte os dados técnicos presentes no manual seguinte).

1. Volte a fechar a proteção (fixação por encaixe).

Substituição das lâmpadas LED*

O exaustor dispõe de um sistema de iluminação com base em tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relação às lâmpadas tradicionais. Para fazer a substituição, contacte o serviço de assistência.

Cabo elétrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, de forma a evitar todos os riscos.

ELIMINAÇÃO

Este aparelho está em conformidade com a Diretiva Europeia 2012/19/EC, Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Ao assegurar que este produto é eliminado corretamente, o utilizador contribui para prevenir as potenciais consequências negativas para o ambiente e a saúde.

O símbolo presente no produto ou na documentação de acompanhamento significa que este produto não deve ser tratado como lixo doméstico e deve ser entregue junto do ponto de recolha para reciclagem de aparelhos elétricos e eletrónicos adequado. Elimine-o seguindo as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte o departamento local adequado, o serviço de recolha de lixo doméstico ou a loja onde adquiriu o produto.

• Somente em alguns modelos

Anomalias e soluções

Se algo parecer não funcionar, antes de contactar o serviço de assistência, efetue os seguintes controlos simples:

Se o exaustor não funciona:

Verifique se:

• não existe uma quebra de corrente.
• foi selecionada uma velocidade.

Se o exaustor tem um desempenho fraco:

Verifique se:

• a velocidade do motor selecionada é suficiente para a quantidade de fumo e de vapores libertada.
• a cozinha é suficientemente arejada para permitir a circulação de ar.
• o FILTRO de carvão não está gasto (exaustor na versão filtrante).

Se o exaustor se tiver desligado durante o funcionamento normal:

Verifique se:

• não existe uma quebra de corrente.
• o dispositivo de interrupção omnipolar não foi ativado.

Em caso de eventuais anomalias de funcionamento, antes de se dirigir ao serviço de Assistência, desligue o aparelho da alimentação elétrica durante pelo menos 5 segundos, retirando a ficha da tomada, e volte a ligá-lo. Caso a anomalia ainda se verifique, contacte o serviço de assistência.

Instalação
