Značka	HOTPOINT
Model	HNB 9.6 LMI X/HA
Typ produktu	Kuchyňský odsavač par
Rozměry (Š x H x V)	89,9 x 50 x (61-82) cm
Průměr připojení	150 mm
Celkový výkon	176 W
Osvětlení	LED, 2 x 3 W
Napětí	230 V
Počet rychlostí	3 rychlosti + booster (celkem 4)
Časovač	Ano, zpožděné vypnutí po 5 minutách
Indikátor nasycení filtrů	Ano (tukový a uhlíkový filtr)
Typ instalace	Venkovní odvětrávání nebo recirkulace (sada volitelná)
Tukový filtr	Kovový, omyvatelný v myčce
Uhlíkový filtr	Neomývatelný, výměna každých 20 měsíců
Minimální vzdálenost (plyn)	65 cm
Minimální vzdálenost (elektrický)	55 cm
Automatické vypnutí	Ano (přes časovač)
Reset počítadla filtrů	Stiskněte 3 sekundy na T4
Výměna žárovky	Prostřednictvím technické podpory

Často kladené otázky - HNB 9.6 LMI X/HA HOTPOINT

Jak čistit tukový filtr?

Vyjměte tukový filtr tahem za pružinovou rukojeť. Myjte jej alespoň jednou měsíčně neagresivním detergentem, ručně nebo v myčce nádobí při nízké teplotě a krátkém cyklu. Případné zabarvení neovlivňuje výkon.

Kdy vyměnit uhlíkový filtr?

Uhlíkový filtr se postupně nasytí. Musí být vyměněn nejpozději každých 20 měsíců, nebo častěji podle používání. Tento filtr nelze prát ani regenerovat.

Jak nastavit časovač?

Stiskněte tlačítko T5. Každým stisknutím se automatické vypnutí zpozdí o 5 minut. Odpočet se zobrazí na displeji (u modelů s displejem). Časovač funguje pouze v manuálních rychlostech.

Co dělat, když se odsavač nespustí?

Zkontrolujte, zda nedošlo k výpadku proudu, zda byla zvolena rychlost a zda není vypnutý jistič. Pokud potíže přetrvávají, odpojte spotřebič na 5 sekund a poté jej znovu zapojte.

Jakou vzdálenost dodržet mezi odsavačem a varnou deskou?

Minimální vzdálenost je 65 cm pro plynovou varnou desku a 55 cm pro elektrickou. Prostudujte také návod k vaší varné desce.

Jak přepnout odsavač do režimu recirkulace?

Je třeba nainstalovat příslušnou sadu (uhlíkový filtr a deflektor). Poté nastavte odsavač do režimu recirkulace stisknutím T5 na 6 sekund (spotřebič vypnutý) a výběrem ikony T3.

Jak resetovat indikátor nasycení filtrů?

Při zapnutém odsavači stiskněte 3 sekundy tlačítko T4. Kontrolka třikrát blikne. Pokud jsou oba filtry nasycené, opakujte postup: první reset provede reset tukového filtru, druhý uhlíkového.

Co dělat při neobvyklém hluku?

Zkontrolujte, zda není odvodní potrubí ucpané nebo příliš malého průměru. Ujistěte se, že jsou filtry čisté a instalace je správná. Pokud hluk přetrvává, kontaktujte servisní podporu.

Jak vyměnit LED žárovku?

LED žárovky jsou integrované. Pro jejich výměnu se obraťte na autorizovaný technický servis. Nepokoušejte se je vyměnit sami.

Jak nakonfigurovat typ odvětrávání?

Při vypnutém spotřebiči stiskněte T5 (nebo T4 podle modelu) po dobu 6 sekund. Ikona T2 bliká pro venkovní odvětrávání, T3 pro recirkulaci. Opakovaným stisknutím stejného tlačítka měníte, poté potvrďte T1.

NÁVOD K OBSLUZE HNB 9.6 LMI X/HA HOTPOINT

Pokyny pro použití, 2

Upozornění, 23

Servisní služba, 30

Instalace, 71

Ovládací prvky zařízení TBOX, 72

Údržba a péče, 73

Poruchy a způsob jejich odstranění, 74

Návod na použití

KAPUCNA

Obsah

Návod na použití, 3

Upozornění:, 24

Servisní služba, 30

Instalace, 75

Ovládací prvky zařízení TBOX, 76

Údržba a starostlivost, 77

Je důležité, aby byl tento návod uschován, aby mohl být kdykoli k dispozici za účelem konzultace. V případě prodeje, postoupení jiné osobě nebo stěhování se ujistěte, že zůstane spolu s výrobkem.

Pozorně si přečtěte uvedené pokyny: Obsahují důležité informace o instalaci, použití a bezpečnosti.

Neprovádějte změny elektrického nebo mechanického charakteru na samotném výrobku ani na výpustním potrubí.

Všeobecné bezpečnostní pokyny

• Minimální vzdálenost mezi opěrnou plochou varných nádob na varném zařízení a nejnižší částí kuchyňského odsavače nesmí být menší než: 65 cm, když je odsavač nainstalován nad plynovou varnou deskou; 55 cm, když je odsavač nainstalován nad elektrickou varnou deskou. Když je v návodu pro instalaci plynové varné desky uvedena vyšší vzdálenost, je třeba ji zohlednit.
• Odsavač je vybaven upevňovacími kotvami vhodnými pro většinu stěn/stropů. V každém případě je však třeba se obrátit na kvalifikovaného technika, abyste se ujistili o vhodnosti materiálu s ohledem na druh stěny/stropu, která/ý musí být dostatečně mohutná/ý, aby udržel/a hmotnost odsavače.
• Upozornění! Nepřipojujte zařízení k elektrické síti, dokud instalace není úplně dokončena.
• Před jakýmkoli úkonem čištění nebo údržby odpojte odsavač od elektrické sítě vytažením zástrčky nebo vypnutím hlavního vypínače bytové jednotky.
• Při všech operacích instalace a údržby použijte pracovní rukavice.
• Zařízení není určeno pro použití dětmi ani osobami s omezenými fyzickými, senzorickými nebo mentálními schopnostmi nebo osobami s chybějícími zkušenostmi a znalostmi, pokud nejsou pod dohledem nebo nejsou školeni ohledně používání zařízení jinou osobou odpovědnou za jejich bezpečnost.
• Děti musí být kontrolovány, aby si nehrály se zařízením.
• Nikdy nepoužívejte výrobek bez namontovaného protitukového filtru!
• Odsavač nesmí být NIKDY používán jako opěrná plocha, není-li to výslovně uvedeno.
• Při společném použití kuchyňského odsavače s jinými zařízeními pro spalování plynu nebo jiných paliv v jedné místnosti musí odsavač disponovat dostatečnou ventilací.
• Odsávaný vzduch nesmí být odváděn do potrubí, které se používá pro odvádění spalin ze zařízení spalujících plyn nebo jiná paliva.
• Dodržujte všechny předpisy vztahující se na vypouštění vzduchu.
• Je přísně zakázáno vařit jídla na volném plameni pod odsavačem; použití volného plamene je škodlivé pro filtry a může způsobit vznik požáru, a proto je třeba se mu jednoznačně vyhnout.
• Doporučuje se udržovat pod neustálou kontrolou jídla připravovaná smažením, aby se zabránilo vznícení přehřátého oleje.
• Ohledně technických a bezpečnostních opatření, která je třeba přijmout pro odvádění kouře, je třeba přísně dodržovat nařízení kompetentních místních orgánů.
• Výrobek je třeba pravidelně čistit, jak je uvedeno v návodu (čištění je třeba provádět NEJMÉNĚ JEDNOU MĚSÍČNĚ a v každém případě je třeba dodržovat obsah Pokynů pro údržbu, uvedených v tomto návodu).
• Nedodržení Pokynů pro čištění odsavače a pro výměnu a čištění filtrů představuje riziko vzniku požáru.
• Nepoužívejte ani nenechávejte odsavač bez správně namontovaných žárovek kvůli možnému nebezpečí zásahu elektrickým proudem.
• Nebude nesena žádná odpovědnost za případné poruchy, škody nebo požáry způsobené na zařízení následkem nedodržení Pokynů uvedených v tomto návodu.
• Upozornění! Při použití přístupných částí se zařízeními pro ohřev může dojít k jejich ohřátí na velmi vysokou teplotu.

Upozornění:

65 cm, pokud je odsávač instalován nad plynovou varnou deskou; 55 cm, pokud je odsávač instalován nad elektrickou varnou deskou;

! Nikdy se neobracejte na neautorizované techniky.

Uveďte:

Druh poruchy; Model zařízení (Mod.); Výrobní číslo (S/N).

Tyto informace se nacházejí na štítku s jmenovitými údaji, umístěném na zařízení.

SK

Servisní služba

! Vždy požádejte o pomoc oprávněné osoby.

Uveďte:

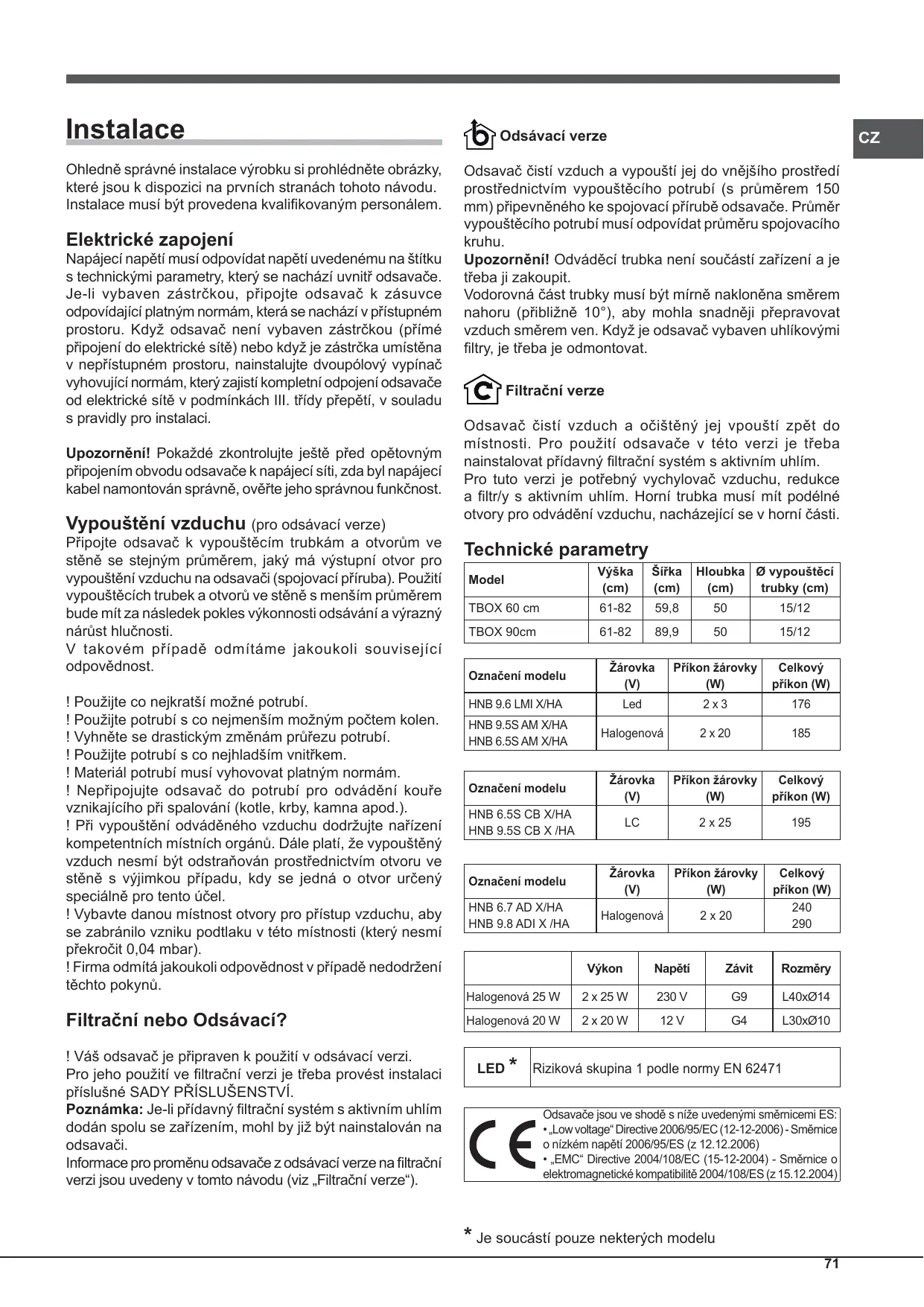

Ohledně správné instalace výrobku si prohlédněte obrázky, které jsou k dispozici na prvních stranách tohoto návodu. Instalace musí být provedena kvalifikovaným personálem.

Elektrické zapojení

Napájecí napětí musí odpovídat napětí uvedenému na štítku s technickými parametry, který se nachází uvnitř odsávače. Je-li vybaven zástrčkou, připojte odsávač k zásuvce odpovídající platným normám, která se nachází v přístupném prostoru. Když odsávač není vybaven zástrčkou (přímé připojení do elektrické sítě) nebo když je zástrčka umístěna v nepřístupném prostoru, nainstalujte dvoupólový vypínač vyhovující normám, který zajistí kompletní odpojení odsávače od elektrické sítě v podmínkách III. třídy přepětí, v souladu s pravidly pro instalaci.

Upozornění! Pokaždé zkontrolujte ještě před opětovným připojením obvodu odsávače k napájecí síti, zda byl napájecí kabel namontován správně, ověřte jeho správnou funkčnost.

Vypouštění vzduchu (pro odsávací verze)

Připojte odsavač k výfukovým trubkám a otvorům ve stěně se stejným průměrem, jaký má výstupní otvor pro odváděný vzduch na odsavači (spojovací příruba). Použití výfukových trubek a otvorů ve stěně s menším průměrem bude mít za následek pokles výkonnosti odsávání a výrazný nárůst hlučnosti.

V takovém případě odmítáme jakoukoli související odpovědnost.

! Použijte co nejkratší možné potrubí. ! Použijte potrubí s co nejmenším možným počtem kolen. ! Vyhněte se drastickým změnám průřezu potrubí. ! Použijte potrubí s co nejhladším vnitřkem. ! Materiál potrubí musí vyhovovat platným normám. ! Nepřipojujte odsavač do potrubí pro odvádění kouře vznikajícího při spalování (kotle, krby, kamna apod.). ! Při vypouštění odváděného vzduchu dodržujte nařízení kompetentních místních orgánů. Dále platí, že odváděný vzduch nesmí být odstraňován prostřednictvím otvoru ve stěně s výjimkou případů, kdy se jedná o otvor určený speciálně pro tento účel. ! Vybavte danou místnost otvory pro přístup vzduchu, aby se zabránilo vzniku podtlaku v této místnosti (který nesmí překročit 0,04 mbar). ! Firma odmítá jakoukoli odpovědnost v případě nedodržení těchto pokynů.

Filtrační nebo odsávací?

! Váš odsavač je připraven k použití v odsávací verzi.

Pro jeho použití ve filtrační verzi je třeba provést instalaci příslušné SADY PŘÍSLUŠENSTVÍ.

Poznámka: Je-li přídavný filtrační systém s aktivním uhlím dodán spolu se zařízením, mohl by již být nainstalován na odsavači.

Informace pro přeměnu odsavače z odsávací verze na filtrační verzi jsou uvedeny v tomto návodu (viz „Filtrační verze“).

Odsávací verze

Odsavač čistí vzduch a vypouští jej do vnějšího prostředí prostřednictvím výfukového potrubí (s průměrem 150 mm) připevněného ke spojovací přírubě odsavače. Průměr výfukového potrubí musí odpovídat průměru spojovacího kruhu.

Upozornění! Odváděcí trubka není součástí zařízení a je třeba ji zakoupit.

Vodorovná část trubky musí být mírně nakloněna směrem nahoru (přibližně 10°), aby mohla snadněji přepravovat vzduch směrem ven. Když je odsavač vybaven uhlíkovými filtry, je třeba je odmontovat.

Filtrační verze

Odsavač čistí vzduch a očištěný jej vypouští zpět do místnosti. Pro použití odsavače v této verzi je třeba nainstalovat přídavný filtrační systém s aktivním uhlím.

Pro tuto verzi je potřeba vychylovač vzduchu, redukce a filtr/y s aktivním uhlím. Horní trubka musí mít podélné otvory pro odvádění vzduchu, nacházející se v horní části.

Technické parametry

Model	Výška (cm)	Šířka (cm)	Hloubka (cm)	Ø vypoustěć trubky (cm)
TBOX 60 cm	61-82	59,8	50	15/12
TBOX 90cm	61-82	89,9	50	15/12

Označeni modelu	Žárovka (V)	Přikon Žárovky (W)	Celkový príkon (W)
HNB 9.6 LMI X/HA	Led	2 x 3	176
HNB 9.5S AM X/HA	Halogenová	2 x 20	185
HNB 6.5S AM X/HA

Označeni modelu	Žárovka (V)	Příkon Žárovky (W)	Celkový príkon (W)
HNB 6.5S CB X/HA	LC	2 x 25	195
HNB 9.5S CB X /HA

Označeni modelu	Žárovka (V)	Přikon Žárovky (W)	Celkový príkon (W)
HNB 6.7 AD X/HA	Halogenová	2 x 20	240
HNB 9.8 ADI X /HA			290

	Vykon	Napěti	Závit	Rozměry
Halogenová 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogenová 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*

Riziková skupina 1 podle normy EN 62471

Odsavače jsou ve shodě s níže uvedenými směrnicemi ES: „Low voltage“ Directive 2006/95/EC (12-12-2006) - Směrnice o nízkém napětí 2006/95/ES (z 12.12.2006) EMC Directive 2004/108/EC (15-12-2004) - Směrnice o elektromagnetické kompatibilitě 2004/108/ES (z 15.12.2004)

• Je součástí pouze některých modelů

Ovládací prvky zařízení TBOX

Modely s mechanickým tlačítkovým panelem

T1 Vynulování motoru

Stisknutím tohoto tlačítka během činnosti odsavače dojde k jeho přechodu do VYPNUTÉHO stavu.

T2 Rychlost 1

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 1.

T3 Rychlost 2

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 2.

T4 Rychlost 3

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 3.

T5 ZAPNUTÍ/VYPNUTÍ osvětlení

Modely s tlačítkovým panelem typu Soft Button (s jemnými tlačítky)

T1 Vynulování motoru

Stisknutím tohoto tlačítka během činnosti odsavače dojde k jeho přechodu do VYPNUTÉHO stavu.

T2 Rychlost 1

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 1.

T3 Rychlost 2

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 2.

T4 Rychlost 3

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 3.

T5 Booster

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu intenzivní rychlosti. Po uplynutí 5 minut odsavač znovu přejde do stavu předtím nastavené rychlosti; stisknutím tlačítka rychlosti (T2, T3 nebo T4) dojde ke zrušení funkce booster a k nastavení zvolené rychlosti.

T6 ZAPNUTÍ/VYPNUTÍ osvětlení

Signalizace protitukového a protizápachového filtru

Blikání ikony první rychlosti T2 informuje o nasycení protitukového filtru, blikání ikony druhé rychlosti T3 informuje o nasycení protizápachového filtru, zatímco blikání obou ikon T2 a T3 informuje o nasycení obou filtrů.

V takovém případě bude třeba provést vyčištění/výměnu protitukového filtru „A“ a/nebo protizápachového filtru „B“ (viz „Údržba a péče“).

Vynulování počitadla filtru:

Při zapnutém odsavači stiskněte na dobu tří sekund tlačítko T4.

LED signalizující upozornění třikrát zabliká a poté dojde k obnovení signalizace běžné činnosti.

V případě současné signalizace upozornění týkajících se obou filtrů je třeba zopakovat operaci vynulování i pro druhý filtr.

První posloupnost vynuluje protitukový filtr a druhá protizápachový filtr.

Konfigurace odsavače:

Pro konfiguraci požadovaného pracovního režimu odsavače stiskněte při vypnutém výrobku tlačítko T5 na dobu přibližně 6 sekund. Rozsvícení ikon T2 nebo T3 bude informovat o druhu instalace: T2 odsávací, T3 filtrační.

Druh instalace je možné změnit cyklickým stisknutím tlačítka T5.

Pro uložení nové konfigurace je třeba ještě stisknout tlačítko T1.

Modely s tlačítkovým panelem typu Soft Button (s jemnými tlačítky) a displejem

Stisknutím tohoto tlačítka při vypnutém odsavači dojde k nastavení první rychlosti. Stisknutím tohoto tlačítka během činnosti odsavače dojde k jeho přechodu do vypnutého stavu.

T2 Rychlost -

Stisknutím tohoto tlačítka odsavač přejde do stavu předchozí rychlosti.

T3 Rychlost +

Stisknutím tohoto tlačítka odsavač přejde do stavu následující rychlosti. V případě, že je odsavač vypnutý, stisknutím tohoto tlačítka dojde k nastavení rychlosti 1.

T4 Booster

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu intenzivní rychlosti; na displeji bude blikat písmeno „b". Po uplynutí 5 minut odsavač znovu přejde do stavu předtím nastavené rychlosti; stejného efektu lze dosáhnout stisknutím tlačítka rychlosti (T2 nebo T3) během použití funkce Booster.

T5 Časovač

Při každém stisknutí tohoto tlačítka bude automatické vypnutí odsavače odloženo o dobu 5 minut. Na displeji bude zobrazeno odpočítávání doby nastavené na časovači. Časovač lze nastavit pouze pro manuální rychlosti, a ne pro booster.

T5 ZAPNUTÍ/VYPNUTÍ osvětlení

Signalizace protitukového a protizápachového filtru

Blikání pruhu v levé horní části informuje o nasycení protitukového filtru.

Blikání pruhu v pravé horní části informuje o nasycení protizápachového filtru.

Blikání obou pruhů informuje o nasycení obou filtrů.

V takovém případě bude třeba provést vyčištění/výměnu protitukového filtru „A“ a/nebo protizápachového filtru „B“ (viz „Údržba a péče“); informace o protizápachovém filtru se vztahuje pouze na filtrační verze.

Vynulování počitadla filtru:

Při zapnutém odsavači stiskněte na dobu tří sekund tlačítko T4. V případě současné signalizace upozornění týkajících se obou filtrů je třeba zopakovat operaci vynulování i pro druhý filtr. První posloupnost vynuluje protitukový filtr a druhá protizápachový filtr.

Pro konfiguraci požadovaného pracovního režimu odsavače stiskněte při vypnutém výrobku tlačítko T4 na dobu přibližně 6 sekund. Po zaznění dlouhého pípnutí bude na displeji zobrazen druh instalace:

Odsávací

(bude blikat Čtvereček vlevo dole).

Filtráčné

(bude blikat Čtvereček vpravo dole).

Je možné změnit druh instalace stisknutím tlačítka T4. Po ukončení zobrazování režimu konfigurace je třeba jednou stisknout tlačítko T1; dojde k vypnutí zařízení a k uložení posledního zobrazeného nastavení.

Údržba a péče

Upozornění! Před jakýmkoli úkonem čištění nebo údržby odpojte odsavač od elektrické sítě vytažením zástrčky nebo vypnutím hlavního vypínače bytové jednotky.

Před čištěním

Sejměte ochranné fólie - Odstraňte nečistoty vlhkou houbou a trochou neutrálního saponátu - Otřete vlhkým hadrem - Osušte jemným hadrem; v případě odsavače z nerezavějící oceli postupujte dle pokynů pro satinování kovu

Pravidelné čištění

Odsavač je třeba čistit často (nejméně ve stejných intervalech, v jakých se provádí údržba protitukových filtrů), zevnitř i zvenčí. Při čištění používejte hadr navlhčený neutrálními čisticími prostředky a vlhkou vodou.

Nepoužívejte abrazivní ani korozivní prostředky.

Upozornění: Nedodržení pokynů pro čištění zařízení a pro výměnu filtrů představuje riziko vzniku požáru. Proto se doporučuje dodržovat uvedené pokyny. Odmítá se jakákoli odpovědnost za případné škody na motoru nebo požáry způsobené nesprávnou údržbou nebo nedodržením výše uvedených upozornění.

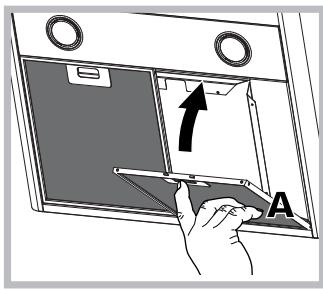

Údržba protitukových filtrů (A)

Protitukový filtr zachytává částice tuku pocházející z vaření; je třeba jej vyčistit nejméně jednou měsíčně neagresivními čisticími prostředky, manuálně nebo v myčce nádobí, při nízké teplotě a při použití krátkého cyklu.

Demontáž protitukového filtru se provádí potažením

odepínací rukojeti s pružinou. Při mytí protitukového filtru v myčce nádobí by mohlo dojít k jeho odbarvení, ale jeho filtrační schopnosti tím nebudou změněny.

Údržba uhlíkového filtru (B)

Uhlíkový filtr zachytává nepříjemné zápachy pocházející z vaření. K nasycení uhlíkového filtru dochází po více či méně dlouhém období, v závislosti na druhu sporáku a pravidelnosti čištění protitukového filtru. V každém případě je třeba provést výměnu náplně nejméně každých dvacet měsíců.

Tento filtr NEMŮŽE být podrobován mytí ani regeneraci.

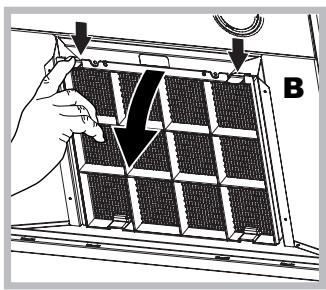

Demontáž: Vyjměte filtr s aktivním uhlím zatlačením dvou předních pák, kterými je připevněn k odsavači.

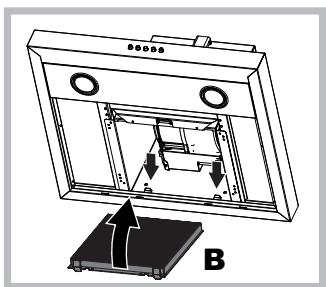

Montáž: Filtr s aktivním uhlím uchytíte nejdříve vzadu ke

kovovým jazýčkům odsavače, a poté vpředu zatlačením dvou pák.

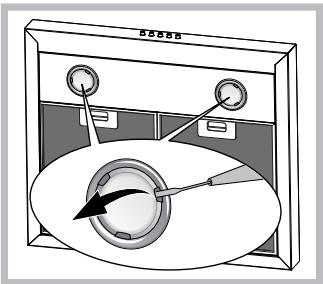

Výměna žárovek

Odpojte zařízení z elektrické sítě a vyjměte protitukové filtry. Upozornění! Dříve, než se dotknete žárovek, se ujistěte, že jsou vychladlé.

1. Vyjměte ochranný kryt po jeho nadzvednutí malým plochým šroubovákem nebo podobným nástrojem.
2. Vyměňte vypálenou žárovku. Používejte výhradně žárovky se stejnými parametry jako vypálené (podrobnější informace jsou uvedeny v následujícím návodu).
3. Nasaďte zpět ochranný kryt (upevněte zacvaknutím).

Výměna žárovek LED*

Odsavač je vybaven systémem osvětlení, založeným na technologii LED. LED zaručují ve srovnání s klasickými lampami optimální osvětlení, delší životnost a nižší spotřebu. Ohledně výměny se obraťte na servisní službu.

Napájecí kabel

Když je napájecí kabel poškozen, může jej vyměnit výrobce nebo jeho servisní služba, aby se zabránilo jakémukoli riziku.

LIKVIDACE

Toto zařízení je označeno v souladu s Evropskou směrnicí 2012/19/ES, Waste Electrical and Electronic Equipment - WEEE (Směrnice o odpadních elektrických a elektronických zařízeních - OEEZ). Tím, že se uživatel postará o správnou likvidaci tohoto výrobku, přispívá k předcházení případným negativním následkům na životní prostředí a na zdraví.

Symbol na výrobku nebo na přiložené dokumentaci poukazuje na to, že se s tímto výrobkem nesmí zacházet jako s běžným domovním odpadem, ale musí se odeslat do vhodné sběrny určené pro recyklaci elektrických a elektronických zařízení. Zařízení se musíte zbavit v souladu s místními předpisy pro likvidaci odpadu. Podrobnější informace o zacházení s tímto výrobkem, o jeho opětovném použití a recyklaci můžete získat, když se obrátíte na příslušný místní úřad, sběrnou službu domovního odpadu nebo obchod, ve kterém jste výrobek zakoupili.

Poruchy a způsob jejich odstranění

Když se zdá, že něco nefunguje, dříve než se obrátíte na servisní službu, proveďte níže uvedené jednoduché kontroly:

V případě, že odsavač nefunguje:

Zkontrolujte, zda:

• Nedošlo k výpadku elektrické energie.
• Je zvolena rychlost.

Když je odsavač v činnosti, ale není dostatečně výkonný:

Zkontrolujte, zda:

• Je zvolená rychlost motoru dostatečná pro uvolněné množství kouře a páry.
• Je kuchyně větrána dostatečně na to, aby umožňovala přístup vzduchu.
• Není opotřebovaný uhlíkový filtr (odsavač ve filtrační verzi).

Když došlo k vypnutí odsavače během běžné činnosti:

Zkontrolujte, zda:

• Nedošlo k výpadku elektrické energie. Nedošlo k vypnutí omnipolárního zařízení.

V případě případných poruch činnosti odpojte dříve, než se obrátíte na servisní službu, zařízení nejméně na dobu 5 sekund od elektrického napájení odpojením zástrčky ze zásuvky elektrické sítě a poté jej znovu připojte. V případě přetrvávání poruchy činnosti se obraťte na servisní službu.

Instalace

Vypouštění vzduchu (pro odsávací verze)

Připojte odsávač k vypouštěcím rourkám a otvorům ve stěně se stejným průměrem, jaký má výstupní otvor pro odvod vzduchu na odsávači (spojovací příruba). Použití vypouštěcích rourek a otvorů ve stěně s menším průměrem bude mít za následek pokles výkonu odsávání a výrazný nárůst hlučnosti.

Poznámka: Pokud je přídavný filtrační systém s aktivním uhlím dodán spolu se zařízením, může být už nainstalovaný na odsávači.

Vodorovná část rourky musí být mírně nakloněná směrem nahoru (přibližně 10° ), aby mohla lépe přepravovat vzduch směrem ven. Když je odsávač vybaven uhlíkovými filtry, je potřeba je odmontovat.

Filtrační verze

Riziková skupina 1 podle normy EN 62471

CE	Odsávače su v zhode s nižsie uvedenyími smernicami ES: “Low voltage” Directive 2006/95/EC (12-12-2006) - Smernica o nízkom napatí 2006/95/ES (z 12.12.2006) “EMC” Directive 2004/108/EC (15-12-2004) - Smernica o elektromagnetickej kompatibilite 2004/108/ES (z 15.12.2004)

Blikání ikony první rychlosti T2 informuje o nasycení protitukového filtru, blikání ikony druhé rychlosti T3 informuje o nasycení protizápachového filtru, zatímco blikání obou ikon T2 a T3 informuje o nasycení obou filtrů. V takovém případě bude potřeba vyčistit/vyměnit protitukový filtr „A“ a/nebo protizápachový filtr „B“ (viz Údržba a starostlivost).

Vynulování počítadla filtru:

První postupnost vynuluje protitukový filtr a druhá protizápachový filtr.

Po stlačení tohoto tlačítka odsavač přejde na následující rychlost. V případě, že je odsavač vypnutý, stlačením tohoto tlačítka dojde k nastavení rychlosti 1.

T4 Booster

Při každém stisknutí tohoto tlačítka bude automatické vypnutí odsavače odloženo o dobu 5 minut. Na displeji bude zobrazeno odpočítávání doby nastavené na časovači.

Časovač je možné nastavit pouze pro manuální rychlost, a ne pro booster.

T6 ZAPNUTÍ/VYPNUTÍ osvětlení

Blikání pruhu v levé části informuje o nasycení protitukového filtru.

První sekvence vynuluje protitukový filtr a druhá protizápachový filtr.

Údržba a péče

Demontáž protitukového filtru

Údržba uhlíkového filtru (B)

Montáž: Uchopte filtr s aktivním uhlím nejdříve vzadu o kovové jazýčky odsavače, a potom vpředu, zatlačením dvou pák.

Výměna žárovek

Odpojte zařízení z elektrické sítě a vyjměte protitukové filtry.

Upozornění! Dříve než se dotknete žárovek, ujistěte se, že jsou vychladlé.

Odsavač má nainstalované LED osvětlení. LED zaručují v porovnání s klasickými lampami optimální osvětlení, delší životnost a nižší spotřebu. Ohledně výměny se obraťte na servisní službu.

Napájecí kabel

Ked' je napájací kábel poškodený, môže ho vymeniť výrobca alebo jeho servisná služba, aby sa zabránilo akémukoľvek riziku.

LIKVIDÁCIA

Toto zariadenie je označené v súlade s Európskou smernicou 2012/19/ES, Waste Electrical and Electronic Equipment - WEEE (Smernica o odpadoch z elektrických a elektronických zariadení - OEEZ). Tým, že sa používateľ uistí o správnej likvidácii tohto výrobku, prispieva k predchádzaniu prípadným negatívnym následkom na životné prostredie a na zdravie.

• Nedošlo k výpadku elektrickej energie.
• Je zvolená rýchlosť.

Ked' je odsávač v činnosti, ale nie je dostatočne výkonný:

Skontrolujte, či:
