HNB 9.6 LMI X/HA - Cappa da cucina HOTPOINT - Manuale utente e istruzioni gratuiti

Marca	HOTPOINT
Modello	HNB 9.6 LMI X/HA
Tipo di prodotto	Cappa da cucina
Dimensioni (L x P x A)	89,9 x 50 x (61-82) cm
Diametro di raccordo	150 mm
Potenza totale	176 W
Illuminazione	LED, 2 x 3 W
Tensione	230 V
Numero di velocità	3 velocità + booster (4 in totale)
Timer	Sì, spegnimento ritardato a passi di 5 minuti
Indicatore saturazione filtri	Sì (filtro antigrasso e al carbone)
Tipo di installazione	Evacuazione esterna o ricircolo (kit opzionale)
Filtro antigrasso	Metallico, lavabile in lavastoviglie
Filtro al carbone	Non lavabile, sostituzione ogni 20 mesi
Distanza minima (gas)	65 cm
Distanza minima (elettrico)	55 cm
Spegnimento automatico	Sì (tramite timer)
Reset contatore filtro	Premere 3 secondi su T4
Sostituzione lampadina	Dal servizio di assistenza tecnica

Domande frequenti - HNB 9.6 LMI X/HA HOTPOINT

Come pulire il filtro antigrasso?

Rimuovi il filtro antigrasso tirando la maniglia a molla. Lavalo almeno una volta al mese con un detergente non aggressivo, a mano o in lavastoviglie a bassa temperatura e con ciclo breve. L'eventuale scolorimento non altera le prestazioni.

Quando sostituire il filtro al carbone?

Il filtro al carbone si satura progressivamente. Deve essere sostituito ogni 20 mesi al massimo, o più spesso a seconda dell'uso. Questo filtro non può essere lavato né rigenerato.

Come impostare il timer?

Premere il tasto T5. Ogni pressione ritarda lo spegnimento automatico di 5 minuti. Il conto alla rovescia viene visualizzato sullo schermo (nei modelli con display). Il timer funziona solo in velocità manuali.

Cosa fare se la cappa non si accende?

Verificare che non vi sia un interruzione di corrente, che sia stata selezionata una velocità e che l'interruttore automatico non sia scattato. Se l'anomalia persiste, scollegare l'apparecchio per 5 secondi e ricollegarlo.

Quale distanza rispettare tra la cappa e il piano cottura?

La distanza minima è di 65 cm per un piano a gas e di 55 cm per un piano elettrico. Consultare anche il manuale del proprio piano cottura.

Come passare la cappa in modalità ricircolo?

È necessario installare il kit accessorio previsto a tale scopo (filtro al carbone e deflettore). Configurare quindi la cappa in modalità ricircolo premendo T5 per 6 secondi (apparecchio spento) e selezionando l'icona T3.

Come resettare l'indicatore di saturazione dei filtri?

Cappa accesa, premere 3 secondi sul tasto T4. Il led lampeggia tre volte. Se entrambi i filtri sono saturi, ripetere l'operazione: il primo reset azzera il filtro antigrasso, il secondo il filtro al carbone.

Cosa fare in caso di rumore anomalo?

Verificare che il condotto di evacuazione non sia ostruito o di diametro troppo piccolo. Assicurarsi che i filtri siano puliti e che l'installazione sia corretta. Se il rumore persiste, contattare il servizio di assistenza.

Come sostituire la lampadina LED?

Le lampadine LED sono integrate. Per la loro sostituzione, contattare il servizio di assistenza tecnica autorizzato. Non tentare di sostituirle da soli.

Come configurare il tipo di evacuazione?

Apparecchio spento, premere T5 (o T4 a seconda del modello) per 6 secondi. L'icona T2 lampeggia per evacuazione esterna, T3 per ricircolo. Premere ciclicamente lo stesso tasto per cambiare, quindi confermare con T1.

MANUALE UTENTE HNB 9.6 LMI X/HA HOTPOINT

Istruzioni per l'uso

Cappa

Sommario

Istruzioni per l'uso, 1

Avvertenze, 9

Assistenza, 28

Installazione, 31

Comandi TBOX, 32

Manutenzione e cura, 33

Anomalie e rimedi, 34

ES

Espanol

È importante conservare questo manuale per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.

Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

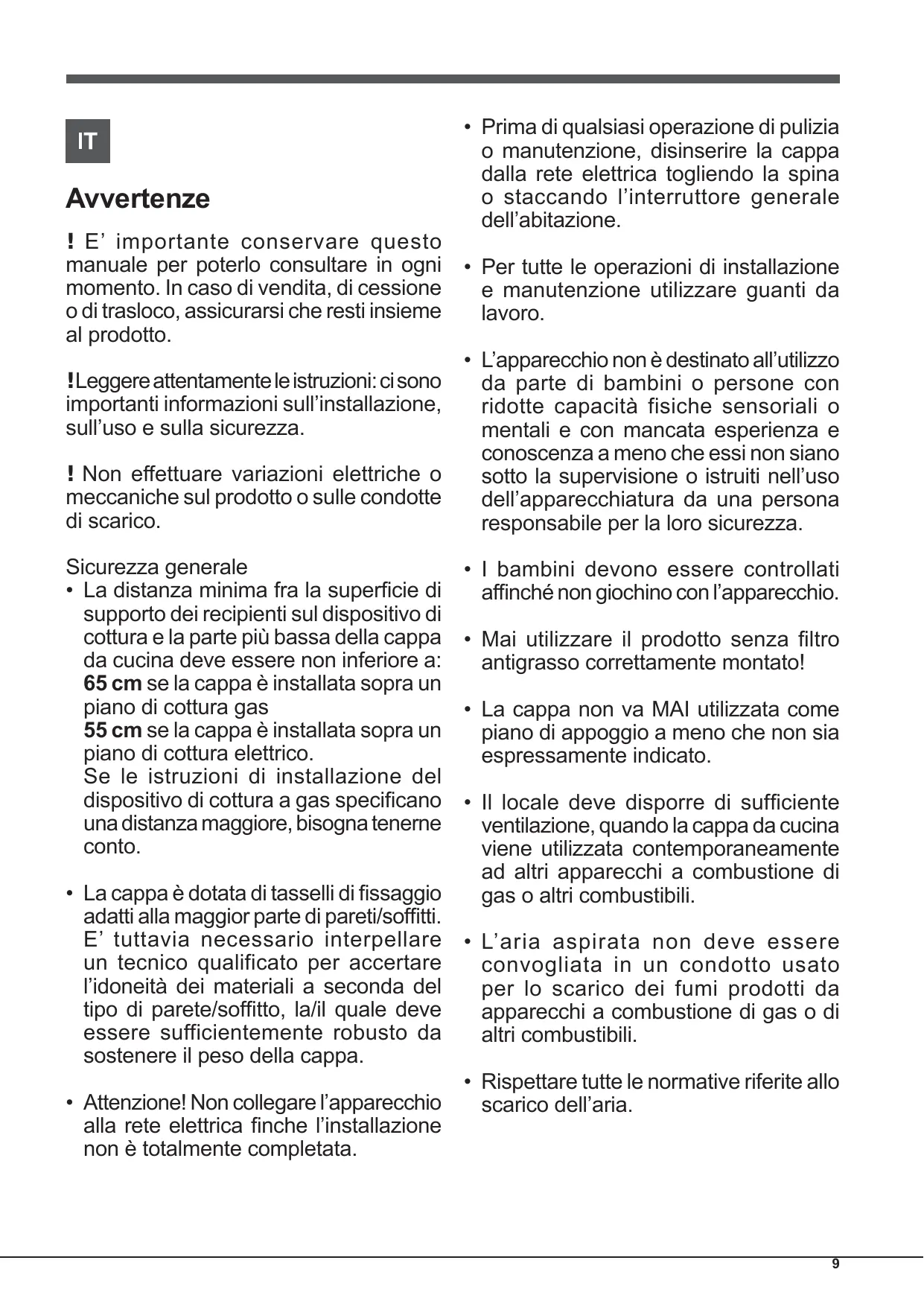

Sicurezza generale

• La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a:

65 cm se la cappa è installata sopra un piano di cottura a gas.

55 cm se la cappa è installata sopra un piano di cottura elettrico.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

• La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti.

È tuttavia necessario interpellare un tecnico qualificato per accertare l'idoneità dei materiali a seconda del tipo di parete/soffitto, il quale deve essere sufficientemente robusto da sostenere il peso della cappa.

• Attenzione! Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.
• L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche, sensoriali o mentali e con mancata esperienza e conoscenza, a meno che essi non siano stati supervisionati o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Rispettare tutte le normative riferite allo scarico dell'aria.
• È severamente vietato cucinare cibi a fiamma libera sotto la cappa; l'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.
• Si consiglia di tenere sotto costante controllo la cottura di cibi tramite frittura, al fine di evitare che l'olio surriscaldato prenda fuoco.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• Si consiglia di pulire frequentemente il prodotto, sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettando quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).
• L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.
• Attenzione! Le parti accessibili possono diventare molto calde se utilizzate con degli apparecchi di cottura.

Avvertenze

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

Il tipo di anomalia; Il modello della macchina (Mod.); Il numero di serie (S/N).

Queste ultime informazioni si trovano sulla targhetta caratteristica posta sull'apparecchio.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione, basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Assistenza

Per la corretta installazione del prodotto vedere le figure disponibili nelle prime pagine di questo libretto.

L'installazione va effettuata da personale qualificato.

Collegamento elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se non provvista di spina (collegamento diretto alla rete), o la spina non è posta in zona accessibile, applicare un interruttore bipolare a norma che assicuri la disconnessione completa dalla rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Controllare sempre che il cavo di rete sia stato montato correttamente, prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento.

Scarico dell'aria (per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle performance di aspirazione ed un sensibile aumento della rumorosità. Si declina ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con minor numero di curve possibile. ! Evitare cambiamenti drastici di sezione del condotto. ! Usare un condotto con l'interno più liscio possibile. Il materiale del condotto deve essere approvato normativamente. ! Non collegare la cappa a condotti di scarico dei fumi prodotti da combustioni (caldaie, caminetti, stufe, ecc.). ! Per lo scarico dell'aria da evacuare rispettare le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminata attraverso una cavità del muro a meno che tale cavità non sia destinata a questo scopo. ! Attrezzare il locale con delle prese d'aria per evitare che la cappa crei una pressione negativa nella stanza (che non deve superare i 0,04 mbar). ! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Filtrante o Aspirante?

! La sua cappa è pronta per essere utilizzata in versione aspirante.

Per utilizzare la cappa in versione filtrante va installato l'apposito KIT ACCESSORIO.

Nota: Se fornito a corredo, in alcuni casi, il sistema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere già installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono disponibili in questo manuale (vedi "Versione filtrante").

Versione aspirante

La cappa depura l'aria e la espelle all'esterno attraverso un condotto di scarico (diametro 150mm) fissato alla flangia di raccordo. Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuazione non è fornito e va acquistato.

Nella parte orizzontale, il tubo deve avere una leggera inclinazione verso l'alto (10° circa) in modo da poter trasportare l'aria verso l'esterno più facilmente. Se la cappa è provvista di filtri carbone, questi devono essere tolti.

Versione filtrante

La cappa depura l'aria e la re-immette pulita nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

Per questa versione è necessario deflettore aria, riduzione e filtro/i carbone. Il tubo superiore deve avere le asole di evacuazione aria posizionate nella parte alta.

Dati Tecnici

Modello	Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubo di scarico (cm)
TBOX 60cm	61-82	59.8	50	15/12
TBOX 90cm	61-82	89.9	50	15/12

Sigla Modelo	Lampada (V)	Assorbimento Lampada (W)	Assorbimento Totale (W)
HNB 9.6 LMI X/HA	Led	2 x 3	176
HNB 9.5S AM X/HA	Alogena	2 x 40	185
HNB 6.5S AM X/HA

Sigla Modelo	Lampada (V)	Assorbimento Lampada (W)	Assorbimento Totale (W)
HNB 6.5S CB X/HA	LC	2 x 25	195
HNB 9.5S CB X /HA

Sigla Modelo	Lampada (V)	Assorbimento Lampada (W)	Assorbimento Totale (W)
HNB 6.7 AD X/HA	Alogena	2 x 40	240
HNB 9.8 AD I X /HA			290

	Potenza	Tensione	Attacco	Dimensioni
Alogena 25 W	2 x 25 W	230 V	G9	L40xØ14
Alogena 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*

Gruppo di Rischio 1 secondo norma EN 62471

Le cappe sono conformi alle seguenti Direttive EC: "Low voltage" Directive 2006/95/EC (12-12-2006) EMC" Directive 2004/108/EC (15-12-2004)

• Presente solo in alcuni modelli

Modelli con pulsantiera meccanica

Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità 1

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 1.

T3 Velocità 2

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 2.

T4 Velocità 3

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 3.

T5 ON/OFF luci

Modelli con Pulsantiera Soft Button

Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità 1

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 1.

T3 Velocità 2

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 2.

T4 Velocità 3

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 3.

T5 Booster

Premendo il pulsante la cappa passa dallo stato precedente alla velocità intensiva. Dopo 5 minuti, la cappa tornerà alla velocità impostata in precedenza; premendo invece un tasto velocità (T2, T3 o T4) si uscirà dalla funzione booster, impostando la velocità selezionata.

T6 ON/OFF luci

Segnalazione filtro grassi e odori

Il lampeggio dell'icona relativa alla prima velocità T2 indica la saturazione del filtro grassi. Il lampeggio dell'icona relativa alla seconda velocità T3 indica la saturazione del filtro odori. Il lampeggio di entrambe le icone T2 e T3 indica la saturazione di entrambi i filtri. Sarà dunque necessario provvedere alla pulizia/sostituzione dei filtri grassi “A” e/o odori “B” (vedi “Manutenzione e cura”).

Per resettare il contatore del filtro:

Mentre la cappa è accesa, premere per tre secondi T4. Il led che segnala il warning lampeggerà tre volte, per poi tornare alla visualizzazione di normale funzionamento.

Nel caso di segnalazione contemporanea di entrambi i warning filtri, occorre ripetere l'operazione di reset.

La prima sequenza resetta il filtro grassi, la seconda il filtro odori.

Configurazione della cappa:

Per configurare la modalità di lavoro della cappa desiderata, da prodotto spento premere T5 per circa 6 secondi. Le icone T2 o T3 si accenderanno ad indicare il tipo di installazione: T2 aspirante, T3 filtrante.

È possibile cambiare il tipo di installazione premendo ciclicamente il tasto T5.

Per salvare la nuova configurazione è necessario premere singolarmente il tasto T1.

Modelli con Pulsantiera Soft Button + Display

Premendo il pulsante a cappa spenta, si imposta la prima velocità. Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità -

Premendo il pulsante la cappa passa alla velocità precedente.

T3 Velocità +

Premendo il pulsante la cappa passa alla velocità successiva. Nel caso in cui la cappa sia spenta, premendo tale pulsante si imposterebbe la velocità 1.

T4 Booster

Premendo il pulsante la cappa passa dallo stato precedente alla velocità intensiva; sul display lampeggerà lentamente la lettera “b”. Dopo 5 minuti, la cappa tornerà alla velocità impostata in precedenza, effetto che si può ottenere anche durante il funzionamento del booster, premendo un tasto velocità (T2 o T3).

T5 Timer

Ogni qual volta che si preme tale pulsante, lo spegnimento automatico della cappa verrà posticipato di 5 minuti. Il countdown in minuti della durata del timer sarà visualizzato sul display. Il timer è impostabile solo per le velocità manuali, non per il booster.

T6 ON/OFF luci

Segnalazione filtro grassi e odori

Il lampeggio della barra in alto a sinistra indica la saturazione del filtro grassi.

Il lampeggio della barra in alto a destra indica la saturazione del filtro odori.

Il lampeggio di entrambe le barre indica la saturazione dei due filtri.

Sarà dunque necessario provvedere alla pulizia/sostituzione dei filtri grassi "A" e/o odori "B" (vedi "Manutenzione e cura"), quest'ultimo solo per le cappe filtranti.

Per resettare il contatore del filtro:

Mentre la cappa è accesa, premere per tre secondi T4. Nel caso di segnalazione contemporanea di entrambi i warning filtri, occorrerà ripetere l'operazione di reset. La prima sequenza resetta il filtro grassi, la seconda il filtro odori.

Configurazione della cappa

Per configurare la modalità di lavoro della cappa desiderata, da prodotto spento, premere T4 per circa 6 secondi. Dopo un beep lungo, il tipo di installazione verrà visualizzato sul display:

Aspirante

(quadrato in basso a sinistra lampeggiante).

Filtrante

(quadrato lampeggiante in basso a destra).

È possibile cambiare il tipo di installazione premendo il tasto T4. Per uscire dalla modalità di configurazione è necessaria una pressione singola di T1, che fa spegnere il prodotto salvando l'ultima impostazione visualizzata.

Manutenzione e cura

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Prima pulizia

• Togliere le pellicole protettive.
• Eliminare le impurità con una spugna umida e poco sapone neutro.
• Risciacquare con un panno umido.
• Asciugare con un panno morbido; se la cappa è inox, seguire la satinatura del metallo.

Pulizia periodica

La cappa va pulita frequentemente (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri e acqua tiepida. Evitare l'uso di prodotti abrasivi o corrosivi.

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore o incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

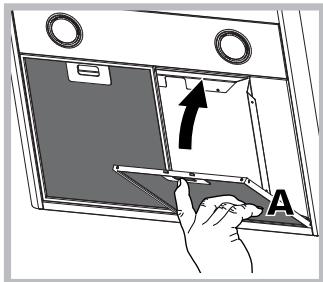

Manutenzione dei filtri antigrasso (A)

Il filtro antigrasso trattiene le particelle di grasso derivanti dalla cottura; esso deve essere pulito almeno una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature e a ciclo breve. Per smontare il filtro grassi, tirare la maniglia di sgancio a molla.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico potrebbe scolorirsi, ma le sue performance di filtraggio non variano.

Manutenzione del filtro al carbone (B)

Il filtro al carbone trattiene gli odori sgradevoli derivanti dalla cottura. La saturazione del filtro al carbone si verifica dopo un uso più o meno prolungato, a seconda del tipo di cucina e della regolarità della pulizia del filtro antigrasso. In ogni caso è necessario sostituire la cartuccia al massimo dopo venti mesi. Questo filtro NON può essere lavato o rigenerato.

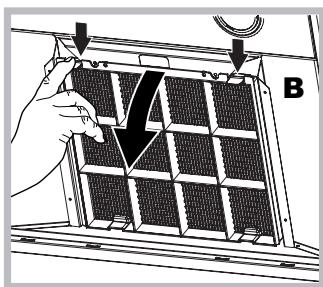

Smontaggio: Rimuovere il filtro a carboni attivi premendo le due leve anteriori che lo fissano alla cappa.

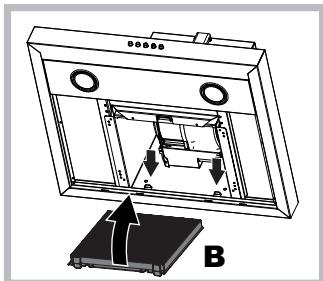

Montaggio: Agganciare il filtro a carboni attivi prima posteriormente sulle linguette metalliche della cappa, poi anteriormente premendo le due leve.

Sostituzione delle lampade

Disinserire l'apparecchio dalla rete elettrica e rimuovere i filtri antigrasso.

Attenzione! Prima di toccare le lampade, sincerarsi che siano fredde.

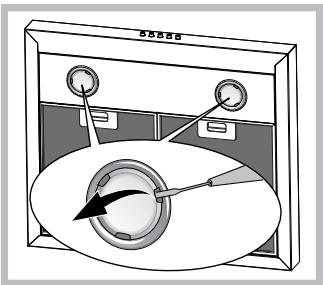

1. Estrarre la protezione facendo leva con un piccolo cacciavite a taglio o simile utensile.
2. Sostituire la lampada danneggiata. Utilizzare solo lampade con le stesse caratteristiche di quelle danneggiate (per maggiori dettagli vedere i dati tecnici riportati nel seguente libretto).
3. Richiudere la protezione (fissaggio a scatto).

Sostituzione delle lampade LED *

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED. I LED garantiscono un'illuminazione ottimale, una durata maggiore e un minore consumo rispetto alle lampade tradizionali. Per la sostituzione rivolgersi al servizio assistenza.

Cavo elettrico

Se il cavo di alimentazione è danneggiato, esso può essere sostituito dal costruttore o dal suo servizio assistenza tecnica in modo da prevenire ogni rischio.

Utilizzare esclusivamente accessori e ricambi originali.

Li trovi nei Centri di Assistenza più vicini a te, oppure chiamando al numero 199.199.199*

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Anomalie e rimedi

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controlli:

Se la cappa non funziona:

Verificare che:

non c'è interruzione di corrente. - è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
• Il filtro carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

non c'è interruzione di corrente. - il dispositivo di interruzione omnipolare non sia scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio Assistenza, scollegare per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegarlo nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

Installazione

Il lampeggio della barra in alto a sinistra indica la saturazione del filtro grassi.

Il lampeggio della barra in alto a destra indica la saturazione del filtro odori.

Il lampeggio di entrambe le barre indica la saturazione dei due filtri.

Sarà dunque necessario provvedere alla pulizia/sostituzione dei filtri grassi "A" e/o odori "B" (vedi "Manutenzione e cura"), quest'ultimo solo per le cappe filtranti.
