! Bu kılıvuzu ileride seksvurnak üzere saklayın. Üniteyi satarsaniz, baskasina verirseniz veyaISTA bir yere taşırstaniz, kılıvuzun da ürünle birlikte verildiğinden/ taşindigiindan emin olun.

! Talimatlari dikkatle okuyun - talimatlar, kurulum, kullanim ve güvenlikle ilgili önmli bilgiler icerir.

! Ürünün mekanik donanımını veya çkış borularını kurcalamayın.

Genel güvenlik bilgileri

• Pişirme cihazınin en üst kismindaki pişirme araci destek yüzeyi ile davlumbazarasindaki mesafe en az su kadar olmaldir:

Davlumbaz bir gazlì set üstü ocağın üzerine kurulmussen 65 cm

Davlumbaz bir elektrikli set üstü ocağın üzerine kurulmussen 55 cm

Gazl ocağin kurulum talimatlarinda daha fazla bir mesafe belirtilmisse o mesafeye uyulmalidir.

• Davlumbaz, pek Çok duvar/tavan ile kullanilmaya uygün ankraj tapalarıyla verilmektedir.
  Ancak, ünite ağırkıngını kaldırabilecek,güce sahip olmaları gerektıngen,bu malzemelerin montaj yapilacakduvara/tavana uygun olup olmadıgün konusunda mutlaka yetkili bir teknişene danismaniz gerekir.
• Dikkat! Kurulum tamamlanana kadar üniteyi elektrik kaynagına baglamayın.
• Üniteyi temizlemeden veya bakım yapmadan.Once üntenin fişini prisdençekin veya ana devre kesici böglantışıkesin.
• Uniteyi kurken veya bakim yaparken mutlaka is eldiveni kullanin.
• Bu cihaz, güvenliklerinden sorumlu birkışi tarafindan cihazın kullanımlıyla ilgili talimatlar kendilerine öğretilmeden veya bukışın gozetimi其中之一 olmadan fiziksel, ruhsal veya akli durumlari yeterli olmayankışiler (çocuklar dahlil) ya da gerekli bilgi ve tecrübeye sahip olmayankışiler tarafindan kullanılmamalıdağ.
• Cocuklarin üniteyle oynamadiklarindan emin olun.
• Uniteyi yağ filtresi takılındeğilken asla calistirmayın!

• Açıkça bu sekilde bir talimat verilmemeşse, davlumbazi asla bir destek olarak KULLANMAYIN.

• Davlumbaz gaz veya/DDer yakitlarla calisan bska bir ekipmanla ayinanda kullaniliyorsa oda yeterince havalandirilmalidir.

• Çekilen gaz, gazlı veya/DDer yakıltı ekipmanların yanma gazları tahliye etmek icin kullanılan bir kanala verilmemelidir.
• Hava cekme ile ilgili:tum talimatlara uyun.
• Davlumbazın asağ,isinda alev olacak bicomde asla yemek PİŞIRMEYİN; alev filtrlere hasar verebilir ya da yangına neden olabilir. Bunu asla yapmayın.
• Kizgin yağın alev almadışınti kontrol etmek icin kizartma,isleri sirasindo ocağın basinda durun.
• Duman Çekme konusundaki teknik ve güvenlik tedbirleriyle ilgili:tüm yerel yönetmeliklere uyun.
• Ürünün,—inci ve"—sık,—temizleyin (AYDAENAZ BIR DEFA ve bu kilavuzda verilen talimatlara uygun olarak).
• Davlumbaz temizleme/parça degiştirmetalimatlarina uymamaniz yangina neden olabilir.
• Ampulleridoğanşakılıdeğilendavlumbazıasmaçalıstirmayın-elektrikçarpmasırisık!
• imalatçı, bu kılıvuzda yer alan talimatlara uyulmaması nedeniyle meydana gelebilecek sorunlardan, hasardan veya yangindan sorumlututulamaz.
  Dikkat! Üntenin erişilebilir parçaları pişirme ekipmanıyla birlikte kullanıldışında;cok,isnabilir.

RS

PpeDynpexKdEHHa

! Bu durumda teknik destek mudahalesi gerekir.

Teknik desteige率为vurmadan once:

• Arizanin bagimsiz olarak gezülebildigi kontrol ediniz;
• Aksakligin giderilip giderilmediğinci kontrol etmek icin programı yeniden baslatıniz;
• Giderilmedişi takdirde, Yetkili Teknik Destek Servisine basvurunuz.

! Yetkili olmayan teknisyenlerden asla yardin almayiniz.

Bu durumda 山 bulgileri veriniz:

• ariza tipi
• SiCAKIIk ekrani üzerinde görülen mesaj
• cihazin modeli (Mod.)
• seri numarası (S/N)

Bu bilgiler, soğutucu bölmesi icinde asağnda solda bulunan teknik veriler etiketi üzerinde bulunmaktadir.

Cihazin ömrü 10 yildir.

servis

0212 444 50 10

INDESIT COMPANY BEYAZ EŞYA PAZARLAMA A.§.
Karahan Sok. No:11 Balmumcu 34349 Beşiktaş/İstanbul
TEL: [phone]

FAKS: ([phone]

WEB: www.hotpoint-ariston.com.tr

RS

CepBnchoe obcIyXnBaHne

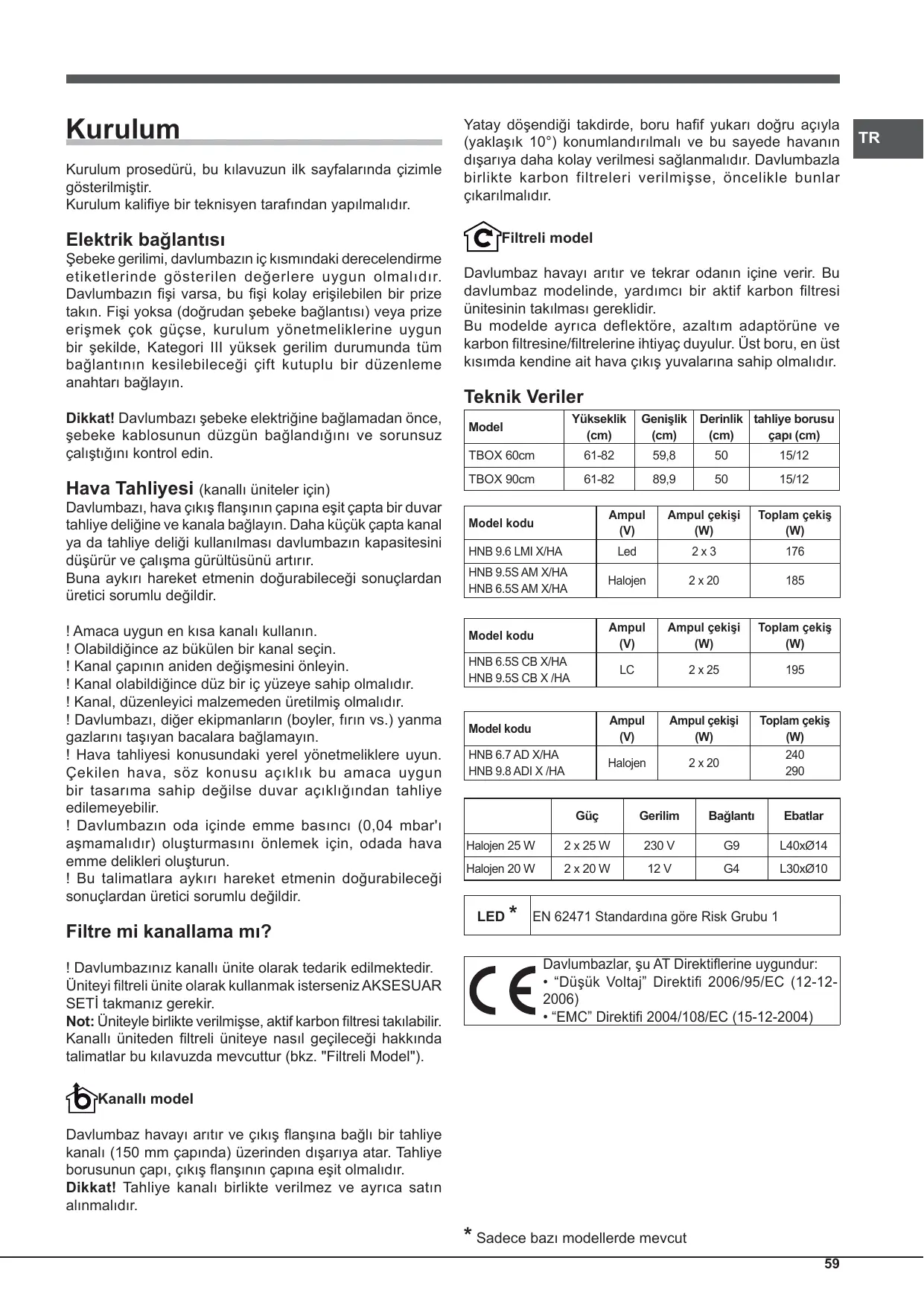

Kurulum prosedürü, bu kilavuzun ilk sayfalarinda Çizimle gosterilmışı.

Kurulum kalifiye bir teknisyen tarafindan yapilmalidir.

Elektrik böglantı

Sebeke gerilimi, davlumbazin ic kismindaki derecelendirme etiketlerinde gosterilen degerlere uygun olmalidir. Davlumbazin fişi varsa, bu fişi kolay erisilebilen bir prizetakin. Fisi yoksa (dogrudan sebeke böglantisi) veya prizereişmek cokGPCse, kurulum yonetmeliklerine uygunbir sekilde, Kategori lIyuksek gerilim durumunda tumbağlantınin kesilebilececi gift kutuplu bir duzenleme anahtarı baglayin.

Dikkat! Davlumbazi sebeke elektrigine baglamadan once, sebeke kablosunun dizgün baglandigi ve sorunsuz calistigi kontrol edin.

Hava Tahliyesi (kanalli üntelter icin)

Davlumbazi, hava*cikis flavşinin capina esit capta bir duvar tahiye deliğine ve kanala baglayin. Daha kucuk capta kanal ya da tahiye deligi kullanilmasi davlumbazin kapasitesini dusürur ve calisma gurultusünu artirir.

Buna aykiri hareket etmeninDOGURABILECEgi sonucllardan uretici sorumlu degildir.

! Amaca uygun en kisa kanali kullanin.
! Olabildigince az bukülen bir kanal seçın.
! Kanal capinin aniden degismesini onleyin.
! Kanal olabildigince duz bir ic yüzeye sahip olmalidir.
! Kanal, duzenleyici malzemeden üretilmis olmalidir.
! Davlumbazi, diger ekipmanlarin (boyler, firin vs.) yanma gazlarini taşiyan bacalara bağlamayın.
! Hava tahiyesi konusundaki yerel yönetmeliklere uyun. Cekilen hava, söz konusu açıklik bu amaca uygun bir tasarima sahip degilse duvar açıkligindan tahiye edilemeyebilir.
! Davlumbazin oda ici de emme basinci (0,04 mbar' aşmamaldir) olusturmasini onlemek iar, odada hava emme delikleri olusturun.
! Bu talimatlara aykiri hareket etmenin匐urabilecei sonuclardan uretici sorumlu degildir.

Filtre mi kanallama mi?

! Davlumbaziniz kanalli ünite olarak tedarik edilmektedir. Üniteyi filtreli ünite olarak kullanmak isterseniz AKSESUAR SETİ takmanı gerekir.

Not: Uniteyle birlikte verilmișse, aktif carbon filtresi takilabilir. Kanalli uniteden filtrei uniteye{nsl geileceği hakkinda talimatlar bu kilauvuzda mevcuttur (bkz. "Filtreli Model").

Kanalli model

Davlumbaz havayiaritveçikisflansina baglibir tahiye kanali (150 mm capinda) uzerinden disariya atar. Tahliye borusunun capi, cikis flansinncapina esit olmalidir.

Dikkat! Tahliye kanali birlikte verilmez ve ayrca satin alinaldir.

Yatay.Doşendeği takdirde, boru havif yukaridoğanaçıla (yaklaksik 10^ ) konumlandirilmalıve bu sayede havanin disariya daha kolay verilmesi sekslanmalidir. Davlumbazla birlikte carbon filtrerleri verilmişi, oncelikle bunlar cikarilmalidir.

Filtreli model

Davlumbaz havayıarirve tekrar odanın,isine verir.Budavlumbaz modelinde,yardimci bir aktif carbonfiltresiunitesinin takilması gereklidir.

Bu modelde ayrica deflektore, azaltim adaptorune ve karon filtresine/filtrelerine ihtiya duyulur. Üst boru, en üst kismda kendine ait hava Çişi yuvaları sahip olmalidir.

Teknik Veriler

Model	Yükseklik (cm)	Genişlik (cm)	Derinlik (cm)	tahliye borusu capi (cm)
TBOX 60cm	61-82	59,8	50	15/12
TBOX 90cm	61-82	89,9	50	15/12

Model kodu	Ampul (V)	Ampul ceksi (W)	Toplam ceksi (W)
HNB 9.6 LMI X/HA	Led	2 x 3	176
HNB 9.5S AM X/HA	Halojen	2 x 20	185
HNB 6.5S AM X/HA

Model kodu	Ampul (V)	Ampul ceksi (W)	Toplam ceksi (W)
HNB 6.5S CB X/HA	LC	2 x 25	195
HNB 9.5S CB X /HA

Model kodu	Ampul (V)	Ampul ceksi (W)	Toplam-ceksi (W)
HNB 6.7 AD X/HA	Halojen	2 x 20	240
HNB 9.8 ADI X /HA			290

	Güç	Gerilim	Bağlanti	Ebatlar
Halojen 25 W	2 x 25 W	230 V	G9	L40xØ14
Halojen 20 W	2 x 20 W	12 V	G4	L30xØ10

LED

EN 62471 Standardina gore Risk Grubu 1

Davlumbazlar, 山 AT Direktiflerine uygundur:
- "Dusuk Voltaj" Direktifi 2006/95/EC (12-12-2006)
EMC Direktifi 2004/108/EC (15-12-2004)

• Sadece bazı modellerde mevcut

TBOX kumandalari

Mekanik tuş takimi modeller

Dümgmeye basilinca davlumbazinHCI 1 olarak ayarlanir.

T3 Hiz 2

Dümgmeye basilinca davlumbazin hiji 2 olarak ayarlanir.

T4 Hiz 3

Dümgmeye basilinca davlumbazin hiji 3 olarak ayarlanir.

T5 lsiklar ACIK/KAPALI

Islev duğmeli tuş takimi modeller

Dümgmeye basilinca davlumbazinHCI 1 olarak ayarlanir.

T3 Hiz 2

Dümgmeye basilinca davlumbazin hiji 2 olarak ayarlanir.

T4 Hiz 3

Dümgmeye basilinca davlumbazin hiji 3 olarak ayarlanir.

T5 Turbo

Dümgeme yasıncadavlumbazyuksek hizda calismaya baslar.5 dakika sonra isedavlumbaz onceki hiza geridoner;birhizduğmesine(T2,T3veyaT4)basilinca turbo modundançikirve seçilenhizayarlanir.

T6 Isiklar AÇIK/KAPALI

T2 simgesi yanipSONUYORSa yaq filtresi dolmus, T3 simgesi yanipSONUYORSa koku filtresi dolmus, her iki simge birlikte yanipsonuyorsa her iki filtre de dolmus demektir. Bu durumda, gerektigi sekilde yaq filtresini (A) veya koku filtresini (B) ya da her ikisini temizlemeniz/deigistirmeniz gerekir (bkz. "Temizlik ve Bakim").

Filtre sayacinı sifirlamak icin:

Davlumbaz açıkken T4 duğmesini 3 saniye basii tutun.

Uyari LED'i üç kez yanıp söner ve ardindan normal modalö döner.

Her iki filtré uyarisi da aynianda aktifse, her ikisini ayriayrisifirlamaniz gerekir.

Birinci sekans yağ filtresini, ikinci sekans ise koku filtresini sifirlar.

Davlumbazin yapilandirilmasi:

Davlumbazın calisma modunu ayarlamak,—ün,—n,—kapal durumdayken T5)—ügmesine 6)—saniye boyunca)—tutun. Thesisat)—turi—u"—gostermek adina T2 ya da T3 simgesi yanacaktir: T2 havalandirma, T3)—filtreleme

Tesisat turunu, periyodik olarak T4 duğmesine basarakdehyistirebilirsiniz.

Yeni yapilandirma ayaraları kaydetmek icin T1 dulgmesine basın.

Islev Dügmeli tous takimina ve gostergeye sahip modeller

Hizi 1 olarak ayarlamak icin davlumbaz kapaliyken duğmeye basin. Davlumbaz calisiyorken duğmeye basilınca ünite kapanir (OFF).

T2 Hiz -

Dümgemey basilinca davlumbaz önceki hija doner.

T3 Hiz +

Dügmeye basülınca davlumbaz sonraki hahaCEE. Davlumbaz kapaliysa, bu Dügmelere basülınca洵 1'e ayarlanir.

T4 Turbo

Bu Dügmeye BASISıncа davlumbaz yüzsek yüzda calişir; gõsterge üzerinde "b" harfi yavaşca yanıp söner. 5 dakika sonra davlumbaz.Onceki yüzinaDSL; dilerseniz, turbo modundayken iki Düɡmeden (T2 veya T3) birine basarak da onceki hiza-donebilirsiniz.

T5 Zamanlayici

Bu dugmeye basilinca davlumbazin kapatilmasi otomatik olarak 5 dakika geciktirilir. Zamanlayicinin dakika cinsinden geri sayimi gõsterge uzerinde gõsterilir. Zamanlayici sadecem manuel hizlara ayarlanabilir, turbo moduna ayarlanamaz.

T6 Isiklar AÇIK/KAPALI

Sol ustteki cubuk, yağ filtresinin doldugunu gõsterir.

Sag ustke cubuk, koku filtresinin doldugunu gosterir.

Her iki cubugun da yanip sonmesi ise, her iki filtrinin de doldugunu gosterir.

Bu durumda, gerektigi sekilde yağ filtresini (A) veya koku filtresini (B) ya da her ikisini temizlemeniz/değistirmeniz gerekir (bkz. "Temizlik ve Bakim"). Sonuncusu sadece filtrelli model icin geleerlidir.

Filtre sayacinı sifirlamak icin:

Davlumbaz açıkken T4 duğmesini 3 saniye basılı tutun. Her iki filtre uyarı da ayınanda aktifse, her ikisini ayır ayrı sifrlamanı gerekir.

Birinci sekans yağ filtresini, ikinci sekans ise koku filtresini sifirlar.

Davlumbazin yapilandirilmasi

Davlumbazın calisma modunu ayarlamak icin, , urün kapal durumdayken, T4 duğmesini 6 saniye basili tutun. Uzun bir "bip" sesinden sonra, tesisatin Türü gürntlülenir:

Kanalli

(sol alt kismdaki karenin yanip sonmesi).

Filtreli

(saig alt kismdaki karenin yanip sönmesi).

Tesisat turunu, T4 duğmesine basarak degiştirebilirsiniz. Yapilandirma modundan çikmak icin T1 duğmesine bir kez Basin; unite kapatilir ve son güruntülenen ayar kaydedilir.

Bakım ve Temizlik

Dikkat! Üniteyi temizlemeden veya bakim yapmadanforces üntenin fisini prisden cekin veya ana devre kesicibaglantisini kesen.

Irk temizlemc

• Koruyucu filmi cikarin
• Nemli sürger ve az miktardaDOGAL sabunla temizleyin
  Nemli bir bezle durulayin
• Yumuşak bir bezle kurulayın; davlumbaz paslanmaz Çelikten imal edilmişi, metal parçaları da temizleyin

Düzenli temizleme

Davlumbazin ici ve disi duzenli olarak (en az yağ滤resine uyguladiginiz bakim sikligi kadar) temizlenmelidir. Nemli bir bez ve ilk suyla seyreltilmis notr svi deterjan kullanin. Asindirici urunler kullanmayin.

Uyari: Davlumbaz temizleme/parca degişirme talimatlarina uymamaniz yangina neden olabilir. Talimatlara harfiyen uyun. Hatali bakim yapilması vya yukarıkaki talimatlara uyulmaması nedeniyle motorun hasar görmesinden ya da yangın seksmasindoğretici sorumlu tutulamaz.

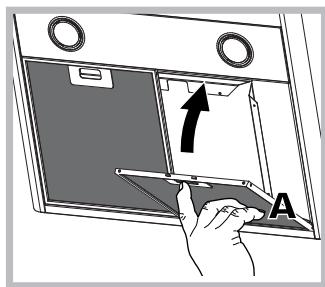

Yag filtresine bakim uygulanmasi (A)

Yag filtresi, yemek pişirme sirasinda ortaya Çikan yag parçaciklarini tutar; asindirici olmayan bir deterjan kullanilarak elle veya Düşuk sicutlka kisa bir bulasik makinesi programinda ayda en azbir kez yikanmalidir.

Yag filtresini cikarmak icin
yayl kolu cekin. Bulaşik

makinesinde yikandiğtakdirde metal filtrenin rengi degisebilir,ancak bu durum filtrer performansini etkilemez.

Karbon filtresine bakim uygulanmasi (B)

Karbon filtresi, yemek piirme sirasinda cikan istenmeyen kokulari tutar. Filtre, yağ filtresinin kullanı msiğına ve yemek piirme aliskanığina baglı olarak belli bir sure sonra dolar (doyuma ulasir). Filtre kartuşu en az yirmi ayda bir yenisiyle degistirilmelidir.

Bu filtré YIKANAMAZ ve TEKRAR KULLANILAMAZ

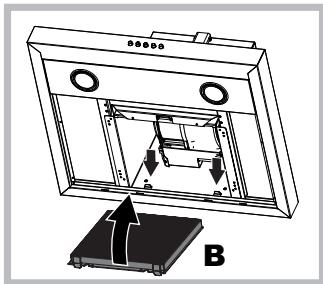

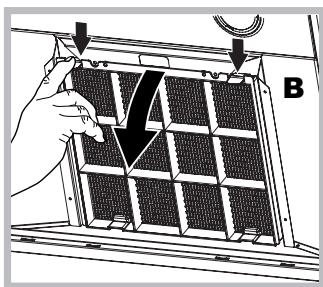

Sokme: Bunu davlumbaza sabitleyen ondeki iki kola bastirarak aktif carbon filtresini kaldiriniz.

Takma: Aktif carbon filtresini davlumbazin kucuk metal dilleri uzerine once arkadan, daha sonra iki kola bastirarak önden takıniz.

Dikkat! Üniteyi temizlemeden veya bakim yapmadanforces üntenin fisini prisden cekin veya ana devre kesicibaglantisini kesen.

Ampullerin degistirilmesi

Unitenin fisini cekin ve yağfiltresini cikarin.

Dikkat! Dokunmadan önce ampullerin soguk Oldugundan emin olun.

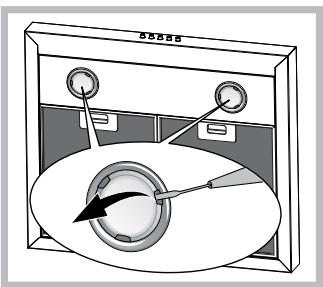

1. Düz uçlu kucuk bir tornavida vb. ile bastirip disari iterek koruyucuyu sokün.
2. Arizali ampulu degistirin. Sadece ayni tipte ampuller kullanin (detayli bilgi icin, asagidaki kilavuzda verilen teknik verilere bakin).
3. Koruyucuyu tekrar takin (iceriogrnu bastirin).

Lambalin değistirilmesi LED *

Davlumbaz, LED teknolojili bir aydinlatma sistemyle donatilmıstir. LED lambalar konvansiyonel lambalara gore daha uzun hizmet ömr,u,daha iyi aydinlatma ve daha az elektrik sarfayati sunar. Bunlarin degistirilmesi icin lutfen Teknik Destek Servisine basvurun.

Elektrik kablosu

Elektrik kablosu hasar gormusse, olasi risklerin onlenmesi icin sadece uretici veya yetkili teknik servis tarafindan degistirilmelidir.

ISKARTAYA CIKARMA

Bu cihaz, 2012/19/EC Atik Elektrik ve Elektronik Ekipman (WEEE) direktifine uygun olarak isaretlenmişir. Üniteyi.Doğru bir sekilde iskartaya ÇiKaran bir kullanı,;cevrenin ve halka-SAgliginin korunmasina katkida bulunmş olacaktir.

AEEY Yonetmeligine uygundur

Urún veya urúnle verilen dokümanlar uzerinde bulunan

sembolu, urunun siradan bir evsel atik olarak.
rendirilmemesi, elektrikli ve elektronik ekipmanlar.
tik toplama hizmeti sunan bir tesise teslim edilmesi.
tigini ifade etmektedir. Urunu, atik imhasi konusundaki.
yonetmeliklere uygun bir sekilde elden cikarin.
urunun elleclenmesi, geri kazanilmasi veya geri sturulmesi hakinda detayl bilgi almak icin, yerel mlara, evsel atik imha hizmeti sunan tesislere veya aldigi ini yetkili saticiya danisin.

Sorun Giderme

Kullanim sirasinda herhangi bir sorun yaşamaniz halinde, Teknik Servis'e Bavvurmadan once aşaqidaki basit kontrolleri yapın:

Davlumbaz hiç calismiyorsa:

Sunlari kontrol edin:

• uniteye guç verildigiñ.
  bir hizi seçimi yapildigi.

Davlumbaz verimli calismiyorsa:

Sunlari kontrol edin:

• seçili motor hizinin ortaya Çikan duman ve buhar miktarini isleyebilecek kapasitede olduğunu.
• mutfagin, üntenin hava cekebilecegi sekilde yeterince havalandirildigi.
• carbon filtrresinin saglam oldugunu (filtrreli modelde).

Davlumbaz normal calisma sirasinda kapaniyorsa (duruyorsa):

Sunlari kontrol edin:

• uniteyeGPCverildigini.
• devre kesicinin tetiklenmediğini.

Arizali calisma halinde, Teknik Servis'e basvurmadan once makinenin fisini cekin ve 5 saniye bekledikten sonra tekrar takin. Ariza devam ederse Teknik Servis'e basvurun.

MOHTAX
