! Het is belangrijk dat u deze handleiding bewaart zodate u hem te allen tjnde kunt raadplegen. Wanner u het apparaat verkoopt, wegceft of wanner u verhuist, moet u Niet vergeten de handleiding bij het apparaat te doen.

! Lees de aanwijzingen aandachtig: een staat belangrijkke informatatie in betreffende installmentie, gebruik en verilgheid.

! Voer geen elektrische of mechanische wijzigingen op het apparaat UIT, of op de afvoerleidingen.

Algemene veiligkeit

• De minimum afstand:tussen de roovers van het kookvlak en de onderzijde van de afzuigkap mag Niet minder zichn dan:

65 cm als de kap boven een gaskookplaat is geinstalleerd
55 cm als de kap boven een elektrische kookplaat is geinstalleerd.

Als de installation-instructies van het gasfornuis aangeven dat u een grotere afstand要去 bewaren, houdt u zich dan.daaraan.

• Dekapis voorzien van bevestigingspluggen die geschikt zijn voor de meeste wanden of plafonds. Het isECHTER noodzakelijk een gekwalificeerde technicus teraadplegen om te controeren of de wand of het plafond van geschikt materiaal zich gemaaakt. Deze要去en sterk genoeg�ijn om het gewicht van de afzuigkap te dragen.
• Belangrijk! Sluit het apparaat Niet aan op het elektriciteitsnet totdat de installmentie volledig is uitgevoerd.
  Haal de stekker uit het stopcontact of zet de hoofdschakelaar in扣除 uit om de kap los te koppelen van het elektriciteitsnet, voor u de reinigings- of onderhoudshandelingen uitvoert.
• Gebruik werkhand Schoenen voor elke installmentie- of onderhoudshandeling.
• Het apparaat is nicht geschikt voor gebruik door kinderen of Personen met een beperkt sensorisch, fysiek of mentalaal vermogen of Personen met weinig ervaring of onvoldoende kennis, tenzij zich onder toezicht staan van, of onderricht worden over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Er moet alsijd iemand controlleren dat kinderen nicht met het apparaat spelen.
• Gebruik het apparaat nooit als het vetfilter Niet goed is gemonteerd!
• De afzuigkap mag NOOIT als steunvlak worden gezruikt, tenzij dat uitdrukkelijk worden aangegeven.

• Het vertrek moet over voldoende ventilatie beschikken als de afzuigkap tegelijk met andere apparaten worden gebrukt die gas of andere brandstoffen verbranden.

• De afgezogen lucht mag nicht worden gekanaliseerd in een afvoerleiding die gebrukt worden voor afvoergassen van gasapparaten of apparaten die andere brandstoffen gebruiken.

• Houdt u aan de wetgeving betreffende de luchtafvoer.
• Het is ten strengste verboden onder de kap gerechten te bereiden op een open vuur. Het gebruik van open vuur kan de filters beschadigen en brand veroorzaken, en dient THATAM absolutut te worden vermeden.
• We raden bovendien aan gefrituurdere gerechten constant te controlleren, om zo te voorkomen dat de oververhitte olie vlam vat.
  V.w.b. de technische- en veiligheidsmaatregelen die要去en worden toegepast op de rookafvoer,要去 u zich beslist houden aan hetgeen worden voorzien door de normen van deplaatselijke autoriteiten.
• We raden u aan het apparataat regelmatin te reinigen, zowel aan de binnen- als aan de buitenkant (MINSTENS EEN MAAL PER MAAND. Houd i.i.g. rekening met hetgeen worden aangegeven in de onderhoudsinstructies van deze handleiding).
• Als u de aanwijzingen betreffende de reiniging van de kap en de verranging en reiniging van de filters nicht naleeft, kan er een brandrisico ontstaan.

• Gebruik de kap nicht zonder lampen of wonneer de lampen nicht juist gemonteerd zich, aangezien u een elektrische schok kurz krijgen.

• Wij wijzen elke verantwoordelijkheid af voor eventuele problemen, schade, of brand,veroorzaakt door het apparaat, als gevolg van het Niet naleven van de instructies die in deze handleiding worden beschreiben.

• Belangrijk! De zichtbare delen können zeer warm worden wanner ze worden gebruikt met kookelementen.

PL

Ostrzeżenia

Dit dient u door te gehen:

• Het soort storing;
• Het model apparaat (Mod.)
• Het serienummer (S/N)

Deze staat informationie befindt sich op het typeplaatje op het apparaat

PL

Serwis Techniczny

Voor een correcte installmentie van het apparaat(Int)kunt u de afbeeldingen raadplegen in de eerste pagina's van deze handleiding.

De installmentie moet worden uitgevoerd door gekwalificeerde monteurs.

Elektrische aansluiting

De netspanning要去 overeenkomen met de spanning die staat aangegeven op het typeplaatje aan de binnenkant van de afzuigkap. Als de kap over een stekker beschikt,要去 u hem in een stopcontact steken die in een bereikbare positie is geplaatst en conform is aan de geldende normen. Als de kap Niet over een stekker beschikt (directe aansluiting op het elektriciteitsnet), of als de stekker Niet makkelijk bereikbaar is, dient u een geschikte tweepolige schakelaar te monteren die de volledige uitschakeling van het Lichtnet waarborgt in overspanningscategorie III omstandigheden, overeenkomstig de installmenteregels.

Belangrijk! Controller alsstijd of de elektriciteitskabel correct is gemonteerd voor u het kapcircuit weer op het lichtnet aansluit en controller bovendien of hij correct functioneert.

Luchtafvoer (voord de afzuigversies)

Sluit de kap aan op de buizen en de afvoeropeningen in de wand, die een diameter moeten hebben die gelijk is aan de luchtafvoer (verbinderingsflens). Het gebruik van buizen en afvoeropeningen met een Kleinere diameter zal een verminderd afzuigvermogen als gevolg hebben en een aanzienlijke toename van het geluid.

Men wijst waarom elke verantwoordelijkheid hierbij af.

! Gebruik een zo kort möglichke leiding.
! Gebruik een leiding die zo min möglichk bochten heeft
! Vermijd drastische veranderingen in de sectie van de leiding.
! Gebruik een leiding met een zo glad möglich binnenkant.
! Het materiaal waarmee de leiding is gemaakt要去 door de wet�ngaedgekeurd.
! Sluit de kap nooit aan op afvoerbuizen waar rook worden afgevoerd geprodueerd door verbranding (boilers, open haarden, kachels, etc.).
! Respecteer voor de luchtafvoer de voorschriften van de bevoegde instanties. De af te voeren lucht mag Niet door een opening in de wand worden afgevoerd, tenzij deze opening hier specialaal voor bestemd is.
! Zorg dat er in het vertrek ventilatieopengen zijn om te voorkomen dat de kap een negatieve druk creëert (die nooit de 0,04 mbar mag overschrijden).
! Het bedrijf wijst elke verantwoordelijkheid af wanner deze normen nicht worden gehandhaafd.

Filter- of afzuigversie?

! De kap is klaar om te worden gebruikt in de afzuigversie. Om de kap in de filterversie te gebruiken dient u de speciale ACCESSSOIREKIT te installeren.

Opmerking:Indien bijgeleverd kan hetijken dat het aanvullende filtersystem met actieve kool al op de kap is geinstalleerd.

De informatatie betreffende het omzetten van afzuigversie waar filtriversie vindt u in deze handleiding terug (zie "Filterversie").

Afzuigversie

De kap zuivert de lucht en voert hem� aen buiten af via een afvoerleiding (diameter 150 mm) die bevestigd is aan de verbinderingsflens. De diameter van de afvoerleiding moet gelijk zich aan de diameter van de verbinderingsring.

Belangrijk! De afvoerbuis is nicht bijgeleverd en要去 apart worden aangeschaft.

In het horizontale gedeelte moet de buislicht waar boven hellen (ongeveer 10^ ) zodate de lucht makkelijker waar buiten worden afgevoerd. Als de kap is voorzien van koolstoffilters要去en deze eerst worden verwijderd.

Filterversie

De kap zuivert de lucht en zorgt dat deze weer gezuiverd het vertrek binnenkomt. Om de kap in deze versie te gebruiken要去 een aanvullend filtersystem met acteve kool installeren. Voor deze uitvoering heeft u een luchtdeflector, een verkleiner en koolfilter(s) nodig. De bovenste buis要去 aan de bovenszijde afvoeroppeningen hebben voor de lucht.

Technische Gegevens

Model	Hoopte (cm)	Breedte (cm)	Diepte (cm)	Ø van de de afvoerleiding (cm)
TBOX 60cm	61-82	59.8	50	15/12
TBOX 90 cm	61-82	89.9	50	15/12

Code Model	Lamp (V)	Stroomopname Lamp (W)	Totale stroom-opname (W)
HNB 9.6 LMI X/HA	Led	2 x 3	176
HNB 9.5S AM X/HA	Halogeen	2 x 20	185
HNB 6.5S AM X/HA

Code Model	Lamp (V)	Stroomopname Lamp (W)	Totale stroom-opname (W)
HNB 6.5S CB X/HA	LC	2 x 25	195
HNB 9.5S CB X /HA

Code Model	Lamp (V)	Stroomopname Lamp (W)	Totale stroom-opname (W)
HNB 6.7 AD X/HA	Halogeen	2 x 20	240
HNB 9.8 AD I X /HA			290

	Opgenomen	Spanning	Fitting	Afmetingen
Halogeneen 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogeneen 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*

Risicogroep 1, volgens de norm EN 62471

De kappen zijn conform aan de volgende EG-Richtlijnen:
"Low voltage" Directive 2006/95/EC (12-12-2006)
EMC" Directive 2004/108/EC (15-12-2004)

• Slechts op enkele modellen aanwezig

TBOX bediening

Als u op de knop drukt terwijl de afzuigkap aan is,.gaat.Deze overaarnde OFFstand.

T2 Snelheid 1

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snugheid 1.

T3 Snelheid 2

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snugheid 2.

T4 Snelheid 3

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snugheid 3.

T5 ON/OFF lichten

Modellen met Soft Button bedieningsknoppen

Als u op de knop drukt werwijl de afzuigkap aan is, gaat.Deze over maar de OFF stand.

T2 Snelheid 1

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snugheid 1.

T3 Snelheid 2

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snugheid 2.

T4 Snelheid 3

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snugheid 3.

T5 Booster

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op de intensieve snugheid. Na 5 minutes keert de kap terug maar de voorgaande snugheid. Als u darüber op een snugheidstoets drukt (T2, T3 o T4) verlaat u de booster functie en zal de geselecteerde snugheid worden ingesteld.

T6 ON/OFF lichten

Signalering vet- en geurfilter

Als het symbool naast de eerste snugheid T2 knippert betekent het dat het vetfilter vol is. Als het symbool naast de tweede snugheid T3 knippert betekent het dat het geurfilter vol is. Als beiden symbolen T2 en T3 knipperen zijn beiden filters vol. U dient u dus de vetfilters "A" en/of de geurfilters "B" te reinigen/ervangen (zie "Onderhoud en verzorging").

Om de teller van het filter te resetten:

Als de kap aan is, moet u drie seconden op T4 drukken.

De led die de waarschuwing aangeeft zal driemaal knipperen en daarna terugkeren maar de normale werkingsweergave.

Als beiden filterwaarschuwingen tegelijk worden gesignaleerd, dient u de resethandeling te herhalen.

De eerste sequentie reset het vetfilter, de tweede het geurfilter.

Configuratie van de afzuigkap:

Om de gewenste werkung van de afzuigkap te configureren, drukt u, verwijl het apparaat uitstaat, circa 6 seconden op T5. De symbolen T2 of T3 zullen aangaan, om het type installment aan te gehen: T2 afzuigversie, T3 filterversie.

Het is möglich het type installment te wijzigen door meerdere keren op de T5 toets te drukken.

Om de neue configuratie op te slaan dient u eenmaal op de toets T1 te drukken.

Modellen met Soft Button bedieningsknuppen + Display

Als u op de knop drukt verwijl de afzuigkap uit is, zal de eerste snelheid worden ingesteld. Als u op de knop drukt verwijl de afzuigkap aan is, gaat deze over maar de OFF stand.

T2 Snelheid -

Als u op de knop drukt gaat de kap over maar de voorgaande snugelheid.

T3 Snelheid +

Als u op de knop drukt gaat de kap over maar de volgende snugelheid. Als de kap uit is en u druk op deze knop, zal snugelheid 1 worden ingesteld.

T4 Booster

Als u op deze knop drukt, schakelt de afzuigkap van de voorgaande stand over maar de intensieve snelheid. Op het display knippert de letter "b" langzaam. Na 5 Minutes zal de kap terugkeren� de voorheen ingestelde snelheid. Dit effect kan ook worden bereikt tijdens de werkking van de booster, door op een snelheidstoets te drukken (T2 of T3).

T5 Timer

Elke keer dat u op deze knop drukt zar de automatische uitschakeling van de kap met 5 minuteu worden uitgesteld. De countdown in minutes van de timer verschijnt op het display. De timer kan alleen voor de handmatige snelheden worden ingesteld, Niet voor de booster.

T6 ON/OFF lichten

Signalering vet- en geurfilter

Als de balk linksboven gaat knipperen betekent het dat het vetfilter vol is.

Als de balk rechtsboven gaat knipperen betekent het dat het geurfilter vol is.

Als beiden balken knipperen zijn beiden filters vol.

U dient u dus de vetfilters "A" en/of de geurfilters "B" te reinigen/vervangen (zie "Onderhoud en verzorging"). Dit geldt alleen voor de filterversies.

Om de teller van het filter te resetten:

Als de kap aan is, moet u drie seconden op T4 drukken. Als beiden filterwaarschuwingen tegelijk worden gesignaleerd, dient u de resethandeling te herhalen. De eerste sequentie reset het vetfilter, de tweede het geurfilter.

Configuratie van de afzuigkap

Om de gewenste werkung van de afzuigkap te configureren drukt u, terwijl het apparaatuitstaat,circa 6 seconden op T4. Na een lange pieptoon zal het type installmente op het display verschijnen:

Afzuigversie

(vierkant linksonder knippert).

Filterversie

(vierkant rechtsonder knippert).

Het is möglich het type installmentie te wijzigen door op de T4 toets te drukken. Om de configuratiemodus te verlaten drukt u eenkeeopT1, zodat het apparaat wordenuitgeschakeld en de staat getoonde instelling za worden opgeslagen.

Onderhoud en verzorging

Belangrijk! Haal de stekker uit het stopcontact of zet de hoofdschakelaar inUIS uit om de kap los te koppelen van het elektriciteitsnet, voor u de reinigings- of onderhoudshandelingen uitvoert.

Eerste reiniging

• Verwijder het beschemfolie
• Verwijder onzuiverheden met een vochtige spons en een beetje neutraal reinigingsmiddel
• Spoel met een vochtige doek af
• Droog met een zachte doek. Als de kap van roestvrij staal is moet u de richting van de borsteling van het metaal volgen

Regelmatige reiniging

De afzuigkap moet, zowel aan de binnen- als aan de buitenkant, regelmatig worden gereinigd (in ieder geval net zo vaak als dat u de vetfilters reinigt en/of verrangt). Gebruik voor het reinigen een vochtige doek en een neutraal reinigingsmiddel met lauw water.

Vermijd het gebruik van schurende of bijtende producten.

Opgelet: Als u de aanwijzingen betreffende de reiniging van het apparaat en de verranging van de filters Niet naleeft, kan er een brandrisico ontstaan. We adviseren u waarom de aanbevolen instructies op te volgen. De fabrikant kan Niet aansprakelijk worden gesteld voor eventuele schade aan de motor en brand verooorzaakt door een oneigenlijk onderhoud of door het Niet in ache nemen van bovenstaande aanwijzingen.

Onderhoud van de vetfilters (A)

Het vetfilter houdt de vetdeeltjes die met het koken vrijkommen vast. Het moet minstens een keer per maand worden gereinigd met Niet agressieve schoonmaakmiddelen, ofwel met de hand ofwel in de vaatwasser, op lage temperaturen en met een korte afwascyclus.

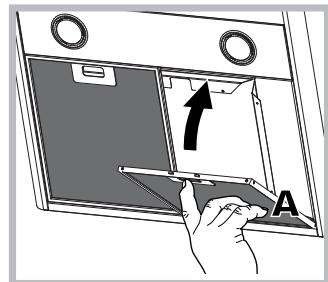

Om het vetfilter te demonteren trekt u aan het handvat waarmee de veer wordt losgekoppeld. Als u het vetfilter in de vaatwasser wast zou dit{kunnen verkleuren.Dit wijzigt de prestaties er nicht van.

Onderhoud koolstoffilter (B)

Het koolstofffilter houdt de verwelende luchtjes die tijdens het koken vrijkomen vast. Het koolstofffilter raakt na kortere of langere tijd verzadigd. Dit hangt af van het soort bereidingen en de regelmaat waarmee het vetfilter worden gereinigd. In ieder geval moet de patroon minstens om de 20 maanden worden verrangen.

Dit filter MAG NIET worden gewassen of hergebruikt

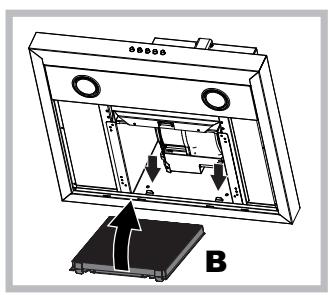

Demonteren: Verwijder het koolstoffilter door te drukken op de twee hendeltjes aan de voorkant waarme het aan de kap bevestigd is.

Montage: Haak het koolstofffilter vast, eerst aan dechterkant op de metalen lipjes van de kap, cervolgens aan de voorkant door op de twee hendeltjes te drukken.

De lampen verrangen

Schakel het apparaat los van het Lichtnet en verwijder de vetfilters.

Belangrijk! Voor u de lampen aanraakt要去 u zich ervan verzekeren dat ze zijn aufgekoeld.

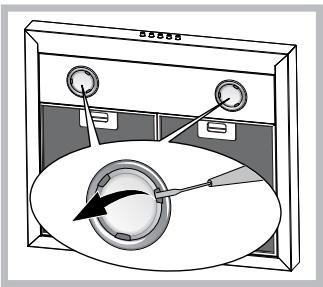

1. Verwijder de bescherming m.b.v. eenkleine platte schroevendraaier of dergelijk gereedschap.
2. Vervang de beschadigde lamp. Gebruik alleen lampen metdezelfde eigenschappen (voormeer details ziedetechnische gegevens indeze handleiding).

1. Doe de bescherming waar zich (bevestiging met klik).

De lampen verrangen LED*

De kap is uitergerust met een verlichtingssystem op basis van LED-technologie. De Leds garanderen een optimale verlichting, een langere levensduur van de lampen en minder energieverbruik in vergelijkking met traditionele lampen. Voor verranging van de leds kunt u contact opnemen met de servicedienst.

Elektrische kabel

Als de voedingskabel beschadigd is,要去 deze,om elk risico te voorkomen, worden verrangen door de fabrikant of door de technische servicedienst.

AFVALVERWIJDERING

Dit apparaat is conform de Europese Richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Door ervoor te zorgen dat dit apparaat correct worden verwijderd, werkt de gebruiker mee aan het voorkomen van potentièle negatieve consequenties voor de omgeving en de gezondheid.

Het symbol op het apparaat of op de handleiding die bij het product worden geleverd, geeft aan dat dit apparaat Niet要去en behandeld als normal huisvuil, maar要去en afgeleverd bij een specifiek ophaalpunt voor het recyclen van elektrische en elektronische apparatuur. Verwijder het apparaat volgens deplaatselijke normen voor afwalverwijdering. Voor verdere informatie betreffende behandeling, opslag of recyclen van dit product要去 u contact opnemen met uw gemeentelijk reinigingsdienst of de winkel waar u het product heeft aangeschaft

Storingen en oplossingen

Als iota's nicht lijkt te functioneren dient u, voor u de Servicedienst inschakelt, eerst deze eenvoudige controlesuit te voeren:

• er geen stroomonderbreking is.
  er wel een snuglheid is ingestelld.

Als de kap een zwak rendement heeft:

Controller of:

• De geseleterde motorsnelheid voldoende is voor de vrijgeveven hoeveelheid rook en damp.
• De keuken voldoende geventileerd is om de lucht op te zuigen.
• Het koolstofffilter nicht verbruikt is (kap in filterversie).

Als de kap uit is gegaanijdens een normale werkinq:

Controller of:

• er geen stroomonderbreking is.
• het meerpolige onderbrekingsmechanime nicht is ingeschakeld.

In het geval van eventuele storingen moet u, voor u contact opneemt met de Servicedienst, het apparaat minstens 5 sec. loskoppelen van het elektriciteitsnet door de stekkeruit het stopcontact te halen en hem er opnieuw wee in te doen. Als de storing voortduurt moet u contact opnemen met de Servicedienst.
