MANUAL DE UTILIZADOR Bongo Serie Z Road CECOTEC

Manual de instruções

1 Ecrü
2. Alavanca de aceleração
3. Bozina

EN

1. Display
2. Throttle lever
3. Horn

NL

1. Scherm
2. Cashendel
3. Claxon

FR

1. Travão frontal
2. Travão traseiro
3. Corrente de transmissão
   4 Farol traseiro

NL

1. Voorrem
2. Achterrem
3. Transmissieketen
   4 Achterlicht

PL

ISTRUZIONI CIRCA IL COMPORTAMENTO ALLA GUIDA

Leia as seguintes instruções atentamente antes de usar o produto. Guarde este manual para referências futuras ou novos usuários.

• Cecotec não assumirá nenhuma responsabilidade que possa surgir do mau uso do produto ou do incumprimento tanto das normas de tráfico como das instruções deste manual.
• Esta trotineta elétrica não é um brinquedo. Utilize com atenção e respeito com relação aos demais e para si mesmo.
• Verifique a normativa vigente relacionada com o uso deste tipo de veículos antes de utilizar e certifique-se de cumprir com as leis e normativas de tráfico locais. Conduza de forma civilizada e preste atenção às pessoas e aos obstáculos ao redor para evitar acidentes.
• Utilize sempre a proteção adequada, capacete apertado, óculos, luvas, joelheiras e cotoveleiras aptas para este tipo de uso.
• As medidas do veículo devem ser proporcionais ao usuário. A pessoa que conduzir este veículo deve ser capaz de colocar ambos os pés no chão facilmente enquanto estiver sentado no assento.
• Ao parar ou estacionar, certifique-se de o fazer numa superfície lisa e segura.
• A máxima carga permitida pelo produto é de 110 kg.
• Este produto não pode ser usado por mais de uma pessoa ao mesmo tempo.
• A má utilização do produto ou o não cumprimento das instruções de segurança podem causar sérios danos ou inclusive a morte.
• Para resolver problemas sérios de manutenção, entre em contacto com o Serviço de Assistência Técnica de Cecotec.

Não tente desmontar ou reparar o produto por conta própria.

• Não deixe a bateria perto de fogo ou de outras fontes de calor. Evite utilizar baterias defeituosas.
• Não se sente nem permita que ninguém se sente na trotineta enquanto estiver parada.
• Não conduza o veículo de noite.

• Em caso de que utilize este produto e não estiver familiarizado com a condução deste tipo de veículos, recomendamos que seja instruído de forma básica por um adulto antes de:

• Acelerar

• Desacelerar
• Travar
• Pautas básicas sobre condução

- Verifique o travão, a pressão e as condições em que se encontram as rodas e o acelerador antes de cada uso. Se ouvir ruídos fora do comum ou alguma anomalia, não utilize o veículo e entre em contacto com o Serviço de Assistência Técnica de Cecotec.

• Não está permitido transformar a trotineta de nenhuma maneira, devido a que isto poderá afetar o rendimento ou danificar a estrutura causando danos.
• Certifique-se de desligar o produto antes de o estacionar.
• Não conduza o veículo em dias de chuva, neve ou em condições altas de humidade.
• Evite que as partes elétricas do veículo entrem em contacto com água ou outros líquidos. Evite conduzir perto de rios ou lagos.
• Supervisione as crianças de que não brinquem com o produto. É necessário dar supervisão estrita se o produto estiver a ser usado perto ou por crianças.

PORTUGUÊS

PORTUGUÊS

USO CORRETO DO VEÍCULO

• Não use roupas largas, cachecóis ou colares e outros acessórios com correntes ou fios compridos.
• Não conduza com objetos nos bolsos.
• Não conduza com objetos nas mãos nem na boca.
• Não leve outras pessoas nem objetos no veículo.
• Não apoie os pés no chão durante a condução.
• Não baixe do veículo enquanto estiver em movimento.
• Não dê saltos nem faça acrobacias com o veículo.
• Não leia, escreva, beba nem coma enquanto conduz.
• Não oíça música quando estiver a conduzir o veículo.
• Evite conduzir o produto em superfícies instáveis ou perigosas como estradas com buracos ou com desníveis em altura.
• Não conduza sobre efeitos de drogas ou álcool, quando se sinta cansado ou quando o seu estado de consciência e capacidade de reação possam estar afetados.
• Não conduza o veículo e posições estranhas e utilize os pés para travar.

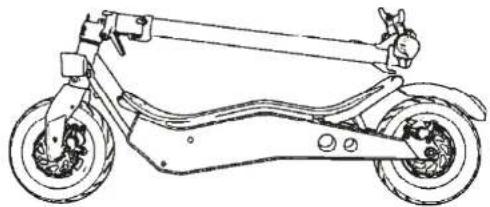

4. MONTAGEM E AJUSTES

AVISO: o veículo é entregue dobrado e com o volante desmontado.

1. Puxe a barra para cima enquanto pressiona para balxo o guarda-lamas traseiro.
2. Suba a barra, coloque a aba de dobragem na posição de fechar e gire o anel de fixação para prender a aba.
3. Ajuste o travão com a chave hexagonal M6
4. Aperte e ajuste o volante prestando atenção ao sentido de rotação.

DOBRAR O MASTIL:

1. Suba o anel de fixação para desapertar.
2. Abra a aba de dobragem.
3. Baixe a aba de desdobrar e depois a barra.
4. Alinhe o gancho de fechar com o buraco no guarda-lamas traseiro e pressione para baixo para garantir que fique fechado.

Tanto a bateria como o motor estão instalados e conectados. Para aceder a qualquer uma destas peças, levante a prancha, insira o conector para ativar o circuito elétrico.

PORTUGUÊS

AJUSTE O TRAVÃO FRONTAL E TRASEIRO

O travão requer ser ajustado periodicamente.

• Os travões devem estar a uns 5,6 mm de distância do punho do volante.
• Coloque sobre o veículo para verificar a distância entre o punho do volante e o travão.
• Se a distância excede a recomendada, gire a porca do travão (A) para o ajustar.
• Para ajustar a tensão do cabo de travagem, ajuste o parafuso (B) na roda traseira. Isto permitirá que a roda gire facilmente cuando não estiver a ser usado o travão e ao mesmo tempo fará que o veículo pare imediatamente ao ativar.

B

AVISO: depois de cada ajuste, aperte a porca.

5. FUNCIONAMENTO

BOTÕES

• Interruptor de ligar: mantenha pressionado este botão durante vários segundos para ligar e desligar a trotineta.
• Acelerador: utilize para arrancar a trotineta e para acelerar.
• Travão: mantenha pressionado para parar.

• Função: clique duas vezes sobre este botão para ajustar a velocidade. Seleione entre:

• Modo ECO - O ecrã mostrará ECO

• Modo COMFORT - O ecrã mostrará COMFORT
• Modo SPORT - O ecră mostrară SPORT

- Farol frontal: pressione o botão de função uma vez para ligar. A luz traseira permanecerá sempre acesa. Enquanto estiverem as luzes acesas, pressione outra vez o pulsador de função uma vez para as apagar.

AVISO: ao Travar, a luz Traseira piscará.

ECRÃ

• Nível de bateria
• Velocidade (Km/h)

CARGA DA BATERIA

A. Abra a tampa do porto de carga, situada na parte direita do veículo e insira o extremo do adaptador de potência de 3 contactos.
B. Conecte o cabo de alimentação a uma tomada de corrente elétrica. O indicador de bateria se iluminará a vermelho durante a carga e mudará a verde quando estiver completamente carregada.

AVISO:

• O dispositivo vem |á carregado, ainda assim recomendamos carregar entre 6 e 8 horas antes do primeiro uso.
• Também recomendamos depois de cada uso antes de o guardar.
• Não permita que o veículo se carregue por completo para evitar que se danifique a bateria.

CONTROLO SOBRE O ACELERADOR E TRAVÕES

O acelerador está situado no punho direito do volante.

1. Pressione o acelerador (1) para si, para acelerar e solte para desacelerar.
2. Acione qualquer das duas manetas de travagem para parar a trolineta.

6. LIMPEZA E MANUTENÇÃO

LIMPEZA

• Utilize um pano suave com água e sabão se for necessário.
• Depois de a limpar, seque a fundo todas as partes metálicas que possam corroer ou oxidar.
• A corrente deve ser limpa e seca periodicamente para que se mantenha em boas condições durante no máximo tempo possível.

MANUTENÇÃO GENERAL

• A manutenção do produto deve ser levada a cabo sempre por pessoas qualificadas.
• Utilize sempre peças de reposição originais de Cecotec.
• Qualquer tipo de reparação deve ser feito com o veículo no apoio e desligado.

PROVAS A REALIZAR

• Depois de uma queda, verifique que o punho do acelerador funciona corretamente. Para isso, acelere e desacelere várias vezes.
• Verifique que os travões funcionam corretamente. Para isso, mova o veículo empurrando manualmente e trave de repente para garantir que responde.
• Verifique que todas as partes do veículo estão na sua posição e fixe de forma segura.
• Verifique os parafusos e a tensão da corrente.
• Verifique o desgaste e a tensão dos pneus.

• Verifique o desgaste dos travões e dos cabos do acelerador.

• RESOLUÇÃO DE PROBLEMAS

ERROR CAUSA SOLUÇÃO
O motor não funciona. A bateria	la não está conectada.	Verifique os conectores.
	A bateria está baixa. Corregua	a bateria.
	Problema elétrico. Verifique todos os conectores.
A roda traseira não gira. A cor	rente de transmissão está estragada.	Substitua a corrente de transmissão.
	Erro do motor. Verifique o motor.
O motor desilga durante o funcionamento.	Aquecimento excessivo do motor.	Solte o acelerador e espere até que arrefeça.
Depois de carregar, o veículo desliga-se.	A bateria não está carregada por completo.	Carregue a bateria.
O veículo emite ruídos es-tranhos ao acelerar.	Corrente de transmissão laça.	Estique a corrente de trans-missão.
Falha na bateria. A bateria é vel	elha ou não funciona corretamente.	Substitua a bateria.
	A bateria está congelada Ponha	a bateria num am-biente cálido até que se estabilize.
O veículo detém se de repente durante o funcionamento.	Erro no fusível. Substitua o fusível
	O cabo está danificado. Verifique e repare ou substitua o cabo.
A bateria não se carrega. Bato	ria baixa. Substitua a bateria.
	O carregador da bateria está estragado.	Substitua o carregador da bateria.

PORTUGUÊS

PORTUGUÊS

8. ESPECIFICAÇÕES TÉCNICAS

Bongo Serie Z Blue / Bongo Serie Z Red

Bongo Serle Z Off Road Green / Bongo Serle Z Off Road Dark Green

Referências: 07031 / 07035 / 07032 / 07053

48 V-, 10000 mAh

Voltagem: 800 W

Fabricado en China | Desenhado em Espanha

9. RECICLAGEM DE ELETRODOMÉSTICOS

A diretiva europela 2012/19/UE sobre Resíduos de Aparelhos Elétricos e Eletrónicos (RAEE) específica que os eletrodomésticos não devem ser reciclados com o resto dos resíduos municipais. Ditos eletrodomésticos devem ser descartados de forma

separada, para otimizar a recuperação e reciclagem de materiais e, de esta maneira, reduzir o impacto que possam ter na saúde humana e meio ambiente.

O simcolo de contentor riscado recorda a sua obrigação de descarta este produto de forma correta. Se o produto em questão conta com uma baleria ou pilha para a sua autonomia elétrica, esta deverá extrair se antes de ser descartada e ser tratada como um resícuo de diferente categoria.

Para obter informação detalhada acerca da forma mais adequada de descartar os seus eletrodomésticos e/ou as correspondentes baterias, o consumidor deverá contactar com as autoridades locais.

10. GARANTIA E SAT

Este produto tem uma garantia de 2 anos desde a data de compra, sempre e quando se conserve e envic a fatura de compra, o produto está em perfeito estado físico e se de uso adequado tal e como se indica neste manual de instruções.

A garantia não cobrirá:

• Se o produto foi usado fora da sua capacidade ou utilidade, maltratado, batido, exposto a humidade, submergido em algum líquido ou substância corrosiva, assim como qualquer outra falta atribuível ao consumidor.
• Se o produto foi desmontado, modificado ou reparado por pessoas não autorizadas pelo SAT oficial de Cecotec.
• Se a origem da incidência foi pelo desgaste normal das peças devido ao uso.
• O serviço de garantia cobre todos os defeitos de fabricação durante 2 anos com base na

72 73

legislação vigente, exceto peças consumíveis. Em caso de mau uso por parte do usuário o serviço de garantia não se fará responsável da reparação.

Se deteta uma ocorrência com o produto ou tem alguma consulta, entre em contacto com o Serviço de Assistência Técnica oficial de Cecotec através do número de Telefone

[phone].
