MANUALE UTENTE Bongo Serie Z Road CECOTEC

Manuale di istruzioni

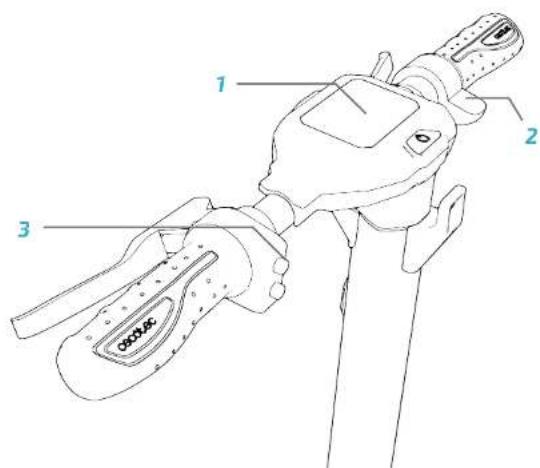

1. Display
2. Leva di accelerazione
3. Claxon

1. Freno anteriore
2. Freino posteriore
3. Cinghia di trasmissione
4. Faro posteriore

PT

- Modo CONFORT - La pantalla mostrarà S.

- Modo SPORT - La pantalla mostrarà S+.

Leggere attentamente le seguenti istruzioni prima di utilizzare il prodotto. Salvare questo manuale per riferimenti futuri o nuovi utilizzatori.

• Cecotec non si assumerà nessuna responsabilità derivata dal mal utilizzo del prodotto o inadempienze tanto relative alle norme stradali quanto alle istruzioni di questo manuale.
• Questo monopattino elettrico non è un giocattolo. Utilizzarlo con responsabilità, attenzione e rispetto verso gli altri.
• Verificare la normativa locale vigente in relazione all'uso di questo tipo di prodotto prima di utilizzarlo e assicurarsi di compiere con le norme di traffico locale. Guidare in modo responsabile e prestare attenzione alle persone e agli ostacoli nell'intorno in modo da evitare incidenti.
• Utilizzare sempre l'abbigliamento raccomandato, il casco allacciato, occhiali, guanti, scarpe, ginocchiere e protettore per gomiti adatti a questo tipo di monopattino.
• Le misure del veicolo devono essere proporzionali all'utilizzatore. La persona che conduce questo monopattino deve essere in grado di appoggiare facilmente entrambi i piedi sul pavimento mentre è seduto sul sellino.
• Al momento di fermare o parcheggiare il veicolo, assicurarsi di farlo su una superficie liscia e sicura.
• Il massimo carico permesso dal prodotto è di 110 kg.
• Questo prodotto non può essere utilizzato da più di una persona contemporaneamente.
• Il cattivo utilizzo del prodotto o incompimento delle istruzioni di questo manuale possono provocare seri danni.
• Per risolvere problemi di mantenimento seri, contattare il Servizio di Assistenza Tecnica di Cecotec. Non tentare di smontare o riparare il prodotto per conto proprio.
  • Non lasciare la batteria vicino al fuoco o fonti di calore.

Evitare di utilizzare batterie difettose.

• Non sedersi nè permettere che nessuno si possa sedere sul prodotto mentre quest'ultimo è fermo.
  • Non condurre il veicolo di notte.

• Nel caso in cui l'utilizzatore che vada ad usare il prodotto non abbia familiarizzato con la guida di questo tipo di veicolo, si consiglia che venga istruito con una base di conduzione da un adulto prima di utilizzarlo per la prima volta sui seguenti aspetti:

• Accelerazione.

• Decelerazione.
• Frenare.
• Regole basiche sulla guida.

- Controllare i freni, la pressione, la condizione delle ruote e l'acceleratore prima di ogni uso. Se si rilevano rumori insoliti o qualche anomalia, non utilizzare il prodotto e contattare il Servizio di Assistenza Tecnica di Cecotec.

• È vietato modificare in alcun modo il monopattino, ciò potrebbe alterare la sua efficienza o danneggiare la sua struttura e provocare danni.
• Assicurarsi di spegnere il prodotto prima di parcheggiarlo.
• Non condurre il veicolo sotto la pioggia, quando nevica o in caso di nebbia.
• Evitare che le componenti elettriche del veicolo entrino a contatto con acqua o altri liquidi. Evitare di condurre vicino a fiumi o laghi.
• Supervisionare i bambini per assicurarsi che non giochi con il prodotto. È necessario supervisionare rigidamente nel caso in cui il prodotto si stia utilizzando da o vicino a bambini.

ITALIANO

ITALIANO

• Non utilizzare il telefono né ascoltare musica durante la guida del monopattino.
• Condurre solamente nel caso ci sia sufficiente luce da poter guidare in modo sicuro. Non condurre di notte.
• Afferrare sempre il manubrio con entrambe le mani quando si conduce.
• Condurre sempre con entrambi i piedi sopra la tavola in modo comodo e sicuro.
• Non distarsi mentre si conduce e guardare sempre avanti.
• Condurre sempre ad una velocità con la quale si possa frenare in maniera sicura.
• Cominciare a frenare ad una distanza sufficiente da evitare ostacoli, curve e zone che differiscono in quanto a pavimentazioni. Ricordarsi di lasciare andare l'acceleratore prima di frenare.
• Non fare gare a discapito di altri conducenti.
• Mantenere una distanza di sicurezza minima di 5 m dagli altri velcoli.

4. MONTAGGIO E REGOLAZIONE DEL PRODOTTO

AVVISO : Il veicolo viene consegnato plegato e con il manubrio smontato.

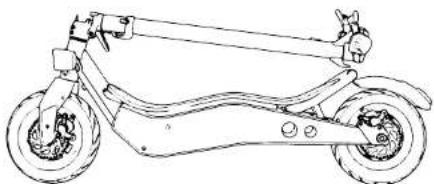

DISTENDERE L'ASTA:

1. Tirare la barra del manubrio mentre si preme verso il basso il parafango posteriore.
2. Alzare la barra, collocare la linguetta in posizione di chiusura e girare l'anello per soste nere la linguetta.
3. Regolare il freno con una chiave esagonale M6.
4. Stringere e regolare il manubrio tenendo conto del senso di rotazione.

Alzare l'anello di supporto per allentario.

Aprire la linguetta di chiusura.

56 \$7

bongo cecotec

Abbassare la linguetta di chiusura e poi la barra. Allincare il gancio di chiusura con la fessura nel parafango posteriore e premere verso il basso per assicurarsi che sia chiuso.

ACCESSO E ATTIVAZIONE DELLA BATTERIA E DEL MOTORE

Sla la batteria che il motore sono già montati e collegati. Per accedere a queste parti, alzare la tavola di appoggio dei piedi. Inserire il connettore per attivare il circuito elettrico.

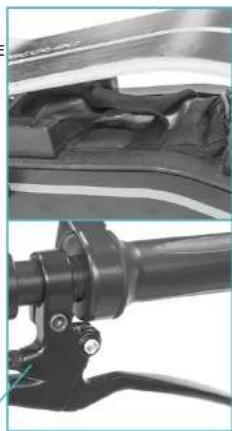

REGOLAZIONE DEL FRENO ANTERIORE E POSTERIORE

Il freno richiede di essere regolato periodicamente.
- I freni devono trovarsi a 5-6 cm di distanza delle manopole del manubrio.
- Posizionarsi sopra il veicolo per verificare la distanza tra la manopola del manubrio e il freno.
- Se la distanza eccede a quella consigliata, girare la rondella del freno (A) per regolarlo.

- Per regolare la pressione del cavo del freno, regolare la vite (B) nella ruota posteriore. Questo permettorà che la ruota giri facilmente quando non si stia utilizzando il freno e allo stesso tempo farà si che il veicolo si fermi immediatamente al momento di attivarlo.

AVVISO: dopo ogni regolazione, stringere il dado bullone.

- Interruttore di accensione: mantenere premuto questo tasto per accendere o spegnere il monopattino.

Z SERIE

ITALIANO

ITALIANO

• Acceleratore: utilizzarlo per far partire il monopattino e per accelerare.
• Freno: mantenerlo premuto per frenare.
• Funzione: premere due volte questo tasto per regolare la velocità. Selezionare tra le seguenti modalità:

- Modalità ECO - Il display mostrerà ECO.

- Modalità COMFORT - Il display mostrerà S.

- Modalità SPORT - Il display mostrerà 5+.

- Faro anteriore: premere una volta il pulsante difunzione per accenderlo. La luce posteriore si manterrà sempre accesa. Mentre le luci sono accese, premere di nuovo il pulsante di funzione per spegnerle.

AVVISO: al momento di frenare, la luce posteriore lampeggerà

DISPLAY

• ODO: Km totali
  • TRIP: Km percorsi dall'accensione del monopattino
  • Livello della batteria
• Velocità (Km/h)

RICARICARE LA BATTERIA

AVVISO: verificare che il dispositivo sia spento.

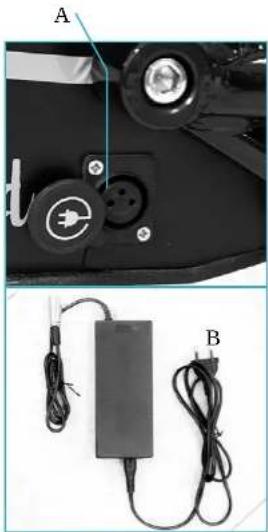

A. Aprire la placca della presa di ricarica situata sulla parte destra del veicolo e inserire l'estremità dell'adattatore di potenza di 3 contatti.

B. Collegare l'altra estremità del cavo di alimentazione ad una presa della corrente. L'indicatore luminoso si accenderà di rosso in fase di ricarica e passerà a verde quando sarà completamente carico.

Avviso:

- Il dispositivo viene già caricato, tuttavia si consiglia di caricarlo da 6 a 8 ore prima di usarlo per la prima volta.

• Si consiglia anche di caricarto dopo ogni uso e prima di riporto.
• Non permettere che il veicolo si scarichi completamente per evilare che si danneggi la batteria.

CONTROLLO ACCELERATORE E FRENI

L'acceleratore si trova sull'impugnatura del manubrio.

1. Premere l'acceleratore (1) verso se stessi per accelerare e rilasciarlo per decelerare.
2. Azionare una delle due maniglie dei freni per fermare il monopattino.

6. PULIZIA E MANUTENZIONE

PULIZIA

• Pulire il veicolo con un panno morbido, acqua e sapone in caso necessario.
• Dopo averlo pulito, asciugare a fondo e componenti elettriche che potrebbero corrodersi od ossidarsi.
• La catena si deve pulire e asciugare periodicamente per mantenere il dispositivo in buone condizioni per il maggior tempo possibile.
• Mettere del grasso sul punti del fulcro di sospensione.

MANUTENZIONE GENERALE

• La manutenzione del prodotto deve essere gestito sempre da personale qualificato.
  • Utilizzare sempre pezzi di ricambio originali di Cecotec.
• Qualsiasi riparazione deve essere effettuata con il veicolo spento ed appoggiato sul cavalletto.

PROVE DA EFFETTUARE

• Dopo una caduta, verificare che la manopola dell'acceleratore funzioni correttamente. Per far ciò, cercare di accelerare e decelerare varie volte.
• Verificare ogni tanto che i freni funzionino correttamente. Per far ciò, muovere il veicolo spingendolo manualmente e frenare all'improvviso per assicurarsi che risponda ai

Z SERIE

ITALIANO

ITALIANO

comandi.

• Verificare che tutte le componenti del veicolo siano in posizione e fissale in modo sicuro.
• Verificare le viti e la tensione della catena.
• Verificare l'usura e la pressione dei pneumatici.

• Verificare l'usura dei freni e dei cavi dell'acceleratore.

• RISOLUZIONE DI PROBLEMI

ERRORE CAUSA SOLUZIONE
Il motore non funziona. La batteria non è collegata. Verificare i connettori.
			Il caricabatterie è rotto.	Sostituire il caricabatterie.

Potenza: 48 V\~, 10000 mAh

Voltaggio: 800 W

Made in China | Progettato in Spagna

9. RICICLAGGIO DI ELETTRODOMESTICI

La direttiva europea 2012/19/UE in riferimento ai Rifiuti di Apparati Elettrici ed Elettronici (RAEE) specifica che gli elettrodomestici non devono essere riciclati con il resto dei rifiuti municipali. Tali elettrodomestici devono essere gettati separatamente,

al fine di ottimizzare il recupero e il riciclaggio di materiali e, in questo modo, ridurre l'impatto sulla salute umana e sul medioambiente.

Il simbolo del cassonetto dei rifiuti ricorda l'obbligo di gettare correttamente questo prodotto. Se il prodotto in questione è dotato di una batteria o pila per la sua autonomia elettrica, quest'ultima dovrà essere rimossa prima di essere gettata ed essere trattata a parte come rifiuto di categoria differente.

Per ottenere informazioni dettagliate sulla forma più adeguata per gettare gli elettrodomestici e/o le corrispondenti batterie, il consumatore dovrà contattare le autorità locali.

10. GARANZIA E SAT

Questo prodotto ha una garanzia di 2 anni a partire dalla data di acquisto, sempre e quando viene conservata e inviata la fattura di acquisto, il prodotto stia in perfetto stato fisico e si utilizzi in modo adeguato così come indicato nel manuale di istruzioni.

La garanzia non coprirà:

• Se il prodotto è stato utilizzato al di fuori della sua capacità o di utilizzo, maltrattato, colpilo, esposto ad umidità, sommerso da qualche liquido o sostanza corrosiva, così come qualsiasi altra mancanza attribuibile al consumatore.
• Se il prodotto è stato smontato, modificato o riparato da persone non autorizzate dal SAT ufficiale di Cecotec.
• Se il problema è stato generato da un'usura normale delle componenti dovuta all'uso
• Il servizio di garanzia copre tutti i difetti di fabbricazione per 2 anni secondo la legislazione in vigore, ad eccezione delle componenti deperibili. Nel caso di cattivo uso da parte dell'utente, il servizio di garanzia non si farà responsabile della riparazione.

ITALIANO

ITALIANO

Qualora ci fosse un problema con il prodotto o avere una consulenza, contattare il Servizio di Assistenza Tecnica ufficiale di Cecotec attraverso il numero di telefono: [phone].
