MANUAL DE USUARIO Bongo Serie Z Road CECOTEC

Patinete eléctrico/Electric scooter

Manual de instrucciones

Instruction manual

1. Pantella
2. Palance de aceleración
3. Claxon

PT

1. Freno delantero
2. Freno trasero
3. Cadena de transmisión
4. Fare trasero

EN

3. INSTRUCCIONES DE SEGURIDAD

Lea las siguientes instrucciones atentamente antes de usar el producto. Guarde este manual para referencias futuras o nuevos usuarios.

• Cecotec no asumirá ninguna responsabilidad que pueda surgir del mal uso del producto o del incumplimiento tanto de las normas de tráfico como de las instrucciones de este manual.
• Este patinete eléctrico no es un juguete. Utilícelo con responsabilidad, atención y respeto hacia los demás.
• Compruebe la normativa local vigente relacionada con el uso de este tipo de productos antes de utilizarlo y asegúrese de cumplir las normas de tráfico locales. Conduzca de forma civilizada y preste atención a las personas y a los obstáculos de alrededor para evitar accidentes.
• Utilice siempre la vestimenta recomendada, el casco abrochado, gafas, guantes, zapatillas, rodilleras y coderas aptas para este tipo de patinete.
• Las medidas del vehículo deben ser proporcionales al usuario. La persona que conduzca este patinete debe ser capaz de colocar ambos pies en el suelo fácilmente mientras está sentado en el sillín.
• Al parar o aparcar el patinete, asegúrese de hacerlo en una superficie lisa y segura.
• La máxima carga permitida por el producto es de 110 kg.
• Este producto no lo puede utilizar más de una persona a la vez.
• El mal uso del producto o el incumplimiento de las instrucciones de este manual pueden causar serios daños.
• Para solucionar problemas de mantenimiento serios, póngase en contacto con el Servicio de Asistencia Técnica de Cecotec. No intente desmontar o reparar el producto por

su cuenta.

• No deje la batería cerca de fuego o de fuentes de calor. Evite utilizar baterías defectuosas.
• No se siente en el producto ni permita que nadie lo haga mientras está parado.
• No conduzca el vehículo de noche.

• En caso de que el usuario que vaya a utilizar el producto no esté familiarizado con la conducción de este tipo de vehículos, se recomienda que sea instruido de forma básica por un adulto antes de utilizarlo por primera vez sobre los siguientes aspectos:

• Aceleración.

• Deceleración.
• Frenado.
• Pautas básicas sobre conducción.

- Compruebe los frenos, la presión y la condición en la que se encuentran las ruedas y el acelerador antes de cada uso. Si se detectan ruidos inusuales o alguna anomalía, no utilice el producto y póngase en contacto con el Servicio de Asistencia Técnica de Cecotec.

• No está permitido modificar el patinete de ninguna manera, esto podría modificar su rendimiento o dañar su estructura y ocasionar daños.
• Asegúrese de apagar el producto antes de aparcarlo.
• No conduzca el vehículo bajo la lluvia, cuando nieve o en condiciones de humedad.
• Evite que las partes eléctricas del vehículo entren en contacto con agua u otros líquidos. Evite conducirlo cerca de ríos o lagos.
• Supervise a los niños para asegurarse de que no jueguen con el producto. Es necesario dar una supervisión estricta si el producto está siendo usado por o cerca de niños.

ESPAÑOL

ESPAÑOL

USO CORRECTO DEL PATINETE

• No lleve ropa ancha, bufandas, collares u otros objetos con cadenas o cordones largos.
• No conduzca con objetos en los bolsillos.
• No conduzca con objetos en las manos ni en la boca.
• No lleve a otras personas ni objetos en el vehículo.
• No apoye los pies en el suelo durante la conducción.
• No se baje del vehículo en marcha.
• No haga saltos ni acrobacias con el vehículo.
• No lea, escriba, beba ni coma mientras conduce.
• No escuche música cuando conduzca el vehículo.
• Evite conducir el producto en superficies inestables o peligrosas como carreteras con socavones o con cambios de altura.
• No conduzca bajo los efectos de las drogas o del alcohol, cuando se sienta cansado o cuando su estado de consciencia y capacidad de reacción pudieran estar alterados.
• No conduzca el vehículo en posiciones extrañas ni utilice los pies para frenar

4. MONTAJE Y AJUSTE DEL PRODUCTO

AVISO: El vehículo se entrega plegado y con el manillar desmontado.

DESPLEGAR EL MÁSTIL:

1. Tire de la barra hacia arriba mientras presiona hacia abajo el guardabarros trasero.
2. Suba la barra, colocque la pestaña de plegado en posición de cerrado y gire el anillo de sujeción para sujetar la pestaña.
3. Ajuste el freno con una llave hexagonal M6.
4. Apriete y ajuste el manillar prestando atención al sentido de rotación

1. Suba el anillo de sujeción para aflojarto.
2. Abra la pestaña de plegado.
3. Baje la pestaña de plegado y luego la barra.
4. Alince el gancho de cierre con el hueco en el guardabarros trasero y presione hacia abajo para asegurarse de que queda cerrado.

ACCESO Y ACTIVACIÓN DE LA BATERÍA Y EL MOTOR

Tanto la batería como el motor están ya instalados y conectados. Para acceder a cualquiera de estas piezas, levante la tabla reposapiés. Inserte el conector para activar el circuito eléctrico.

AJUSTE DEL FRENO TRASERO Y DELANTERO

El freno requiere ser ajustado periódicamente.

• Los frenos deben estar a unos 5-6 mm de distancia del puño del manillar.
• Colóquese sobre el vehículo para verificar la distancia entre el puño del manillar y el freno.
• Si la distancia excede a la recomendada, gire la arandela del freno (A) para ajustarlo.

A

- Para ajustar la tensión del cable del freno, ajuste el tornillo (B) en la rueda trasera. Esto permitirá que la rueda gire fácilmente cuando no se eslé utilizando el freno y a la vez que hará que el vehículo se detenga inmediatamente al activarlo.

AVISO: después de cada ajuste, apriete la contratuerca.

• Interruptor de encendido: mantenga pulsado este botón durante varios segundos para encender y apagar el patinete.
• Accelerador: utilicelo para arrancar el patinete y para acelerar.
• Freno: manténgalo presionado para parar.
• Función: haga doble clic sobre este botón para ajustar la velocidad. Seleccione entre:
• Moco ECO - La pantalla mostrará ECO.

- Faro delantero: pulse el botón de función un vez para encenderlo. La luz trasera se mantendrá encendida siempre. Mientras estén encendidas las luces, presione de nuevo el pulsador de función una vez para apagarlas.

AVISO: al frenar, la luz trasera parpadeará.

PANTALLA

• ODO: Km totales
- TRIP: Km recorridos desde que se ha encendido el patinete.
- Nivel de batería.
- Velocidad (Km/h).

CARGA DE LA BATERÍA

AVISO: asegúrese de que el dispositivo está apagado.

A. Abra la tapa del puerto de carga (A) situado en la parte derecha del vehículo e inserte el extremo del adaptador de potencia de 3 contactos.

B. Conecle el otro extremo del cable de alimentación a una toma de corriente. El indicador luminoso se encenderá en color rojo durante la carga y cambiará a verde cuando esté

completamente cargado.

AVISO:

• El dispositivo viene ya cargado, aún así se recomienda cargarlo entre 6 y 8 horas antes del primer uso.
• También se recomienda cargarlo después de cada uso y antes de guardarlo.
• No permita que el vehículo se descargue por completo para evitar que se dañe la batería.

CONTROL SOBRE EL ACELERADOR Y LOS FRENOS

El acelerador está situado en el puño derecho del manillar.

1. Pulse el acelerador (1) hacia sí para acelerar y suéltelo para decelerar.
2. Accione cualquiera de las dos manetas de freno para frenar el patinete.

1

6. LIMPIEZA Y MANTENIMIENTO

LIMPIEZA

• Limpie el vehículo con un paño suave, agua y jabón si fuera necesario.
• Después de limpiarlo, seque a fondo las partes metálicas que pudieran corroerse u oxidarse.
• La cadena se debe limpiar y secar periódicamente para mantener el dispositivo en buenas condiciones durante el máximo tiempo posible.

20 21

bongo cacòtec

Z SERIE

ESPAÑOL

ESPAÑOL

MANTENIMIENTO GENERAL

• El mantenimiento del producto debe llevarlo a cabo siempre personal cualificado.
• Utilice siempre piezas de repuesto originales de Cecotec.
• Cualquiler tipo de reparación debe llevarse a cabo con el vehículo apoyado en el caballete y apogado.

PRUEBAS QUE LLEVAR A CABO

• Tras una caída, compruebe que el puño del acelerador funciona correctamente. Para hacerlo, trate de acelerar y decelerar varias veces.
• Compruebe que los frenos funcionan correctamente de vez en cuando. Para esto, mueva el vehículo empujándolo manualmente y frene de repente para asegurarse de que responde.
• Compruebe que todas las partes del vehículo están en su posición y fijadas de forma segura.
• Compruebe los tornillos y la tensión de la cadena
• Compruebe el desgaste y la tensión de los neumáticos.

• Compruebe el desgaste de los frenos y de los cables del acelerador.

• RESOLUCIÓN DE PROBLEMAS

ERROR CAUSA SOLUCIÓN
El motor no funciona La batería	a no está conectada. Compruebe los conectores.
	La batería está baja. Cargue la batería.
	Problema eléctrico.	Compruebe todos los conectores.
La rueda trasera no gira.	La cadena de transmisión está rota.	Reemplace la cadena de transmisión.
	Error del motor.	Compruebe el motor.
El motor se apaga durante el funcionamiento.	Sobrecalentamiento del motor.	Suelte el acelerador y espere hasta que se enfríe.

Después de cargarlo, el vehículo se apaga.	La batería no está cargada al completo.	Cargue la batería.
El vehículo emite ruidos inusuales al acelerar.	Codena de transmisión des tensada.	Tense la cadena de transmisión.
Fallo en la batería. La batería	es vieja o no funciona correctamente.	Reemplace la batería.
	La batería está congelada. Ponga la batería en un ambiente cálido hasta que se estabilice.
El vehículo se detiene de repente durante el funcionamiento.	Error en el fusible. Reemplace el fusible.
	El cable está dañado. Compruebe y repare o reemplace el cable.
La batería no se carga. Batería	baja. Reemplace la batería.
	El cargador de la batería está rota.	Reemplace el cargador de la batería.

8. ESPECIFICACIONES TÉCNICAS

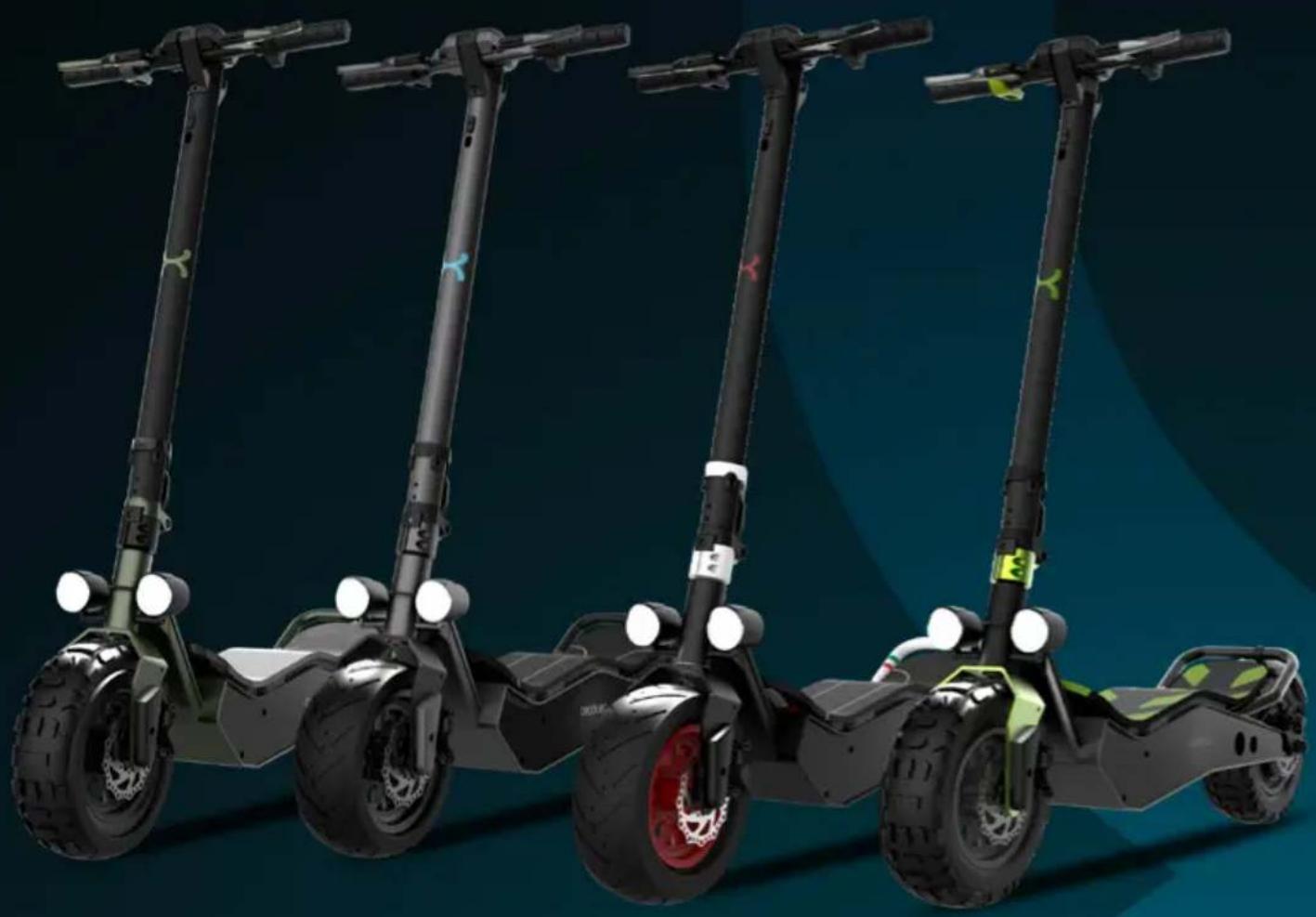

Bongo Serie Z Blue / Bongo Serie Z Red

Bongo Serie Z Off Road Green / Bongo Serie Z Off Road Dark Green

Modelo No.: 07031 / 07035 / 07032 / 07053

Batería: 48 V-, 10000 mAh

Potencia Máxima: 800 W

Fabricado en China | Diseñado en España

9. RECICLAJE DE ELECTRODOMÉSTICOS

La directiva europea 2012/19/UE sobre Residuos de Aparatos Eléctricos y Electrónicos

(RAEE) especifica que los electrodomésticos no deben ser reciclados con el resto de los

desperdicios municipales. Dichos electrodomésticos han de ser desechados de forma

separada, para optimizar la recuperación y reciclaje de materiales y de esta manera, reducir el impacto que puedan tener en la salud humana y el medioambiente.

ESPAÑOL

ESPAÑOL

El símbolo del contenedor tachado le recuerda su obligación de desechar este producto de forma correcta. Si el producto en cuestión cuenta con una batería o pila para su autonomía eléctrica, esta deberá extraerse antes de ser desechado y ser tratada a parte como un residuo de diferente categoría. Para obtener información detallada acerca de la forma más adecuada de desechar sus electrodomésticos y/a las correspondientes balerías, el consumidor deberá contactar con las autoridades locales.

10. GARANTÍA Y SAT

Este producto tiene una garantía de 2 años desde la fecha de compra, siempre y cuando se conserve y envie la factura de compra, el producto esté en perfecto estado físico y se le de un uso adecuado tal y como se indica en este manual de instrucciones.

La garantía no cubrirá:

• Si el producto ha sido usado fuera de su capacidad o utilidad, maltratado, golpeado, expuesto a la humedad, sumergido en algún líquido o substancia corrosiva, así como cualquier otra falta atribuible al consumidor.
• Si el producto ha sido desarmado, modificado o reparado por personas no autorizadas por el SAT oficial de Cecotec.
• Si la incidencia ha sido originada por el desgaste normal de las piezas debido al uso.
• El servicio de garantía cubre todos los defectos de fabricación durante 2 años en base a la legislación vigente, excepta piezas consumibles. En caso de mal uso por parte del usuario el servicio de garantía no se hará responsable de la reparación.

Si en alguna ocasión detecta una incidencia con el producto o tiene alguna consulta, póngase en contacto con el Servicio de Asistencia Técnica oficial de Cecotec a través del número de teléfono [phone].

24 25 bongo cecotec

Z SERIE

• ODO: Km totais
- TRIP: Km percorridos desde que ligou a trotineta

6869

bongo cecólec

A

AVISO: certifique se de que o dispositivo está desligado.
