INSTRUKCJA OBSŁUGI Bongo Serie Z Road CECOTEC

1. Peças e componentes 04 1. Części i komponenty 04
2. Advertências 08 2. Uwagi 09
3. Instruções de segurança 64 3. Zasady bezpieczeństwa 84
4. Montagem do produto 67 4. Montaż i ustawienia urządzenia 87
5. Funcionamento 68 5. Obstuga urządzenia 88
6. Limpeza e manutenção 70 6. Czyszczenie i konserwacja 90
7. Resolução de problemas 71 7. Rozwiązywanie problemów 91
8. Especificações técnicas 72 8. Dane techniczne 92
9. Recirlagem de eletrodomésticos 72 9. Recykling sprzętu 92
10. Garantia e SAT 72 10. Cavarancja i pomoc techniczna 92

OBSAH

1. Tybry hamulec
2. Przedni hamulec
3. Platform
4. Btotnik
5. Przednie światła

CZ

1. Wyświetlacz
2. Dźwignia akceleratora
3. Klakson

DE

1. Przedni hamulec
2. Tylni hamulec
3. Przekładnia tańcuchowa
4. Tylne Sweatlo

CZ

Przed uruchomieniem urządzenia przeczytaj uważnie poniższą instrukcję. Zachowaj tę instrukcję na potrzeby późniejszych konsultacji i dla nowych użytkowników.

• Cecotec nie bierze odpowiedzialności za szkodę spowodowaną niewłaściwym użyciem sprzętu lub niezastosowaniem się do przepisów ruchu drogowego oraz do niniejszej instrukcji obsługi.
• To urządzenie nie jest zabawką. Korzystaj z niego z rozwagą i zwracaj uwagę na innych uczestników ruchu drogowego.
• Zanim zaczniesz korzystać z produktu, sprawdź lokalne przepisy prawne dotyczące korzystania z tego rodzaju sprzętu i upewnij się, czy spełniasz wymagania bezpieczeństwa ruchu drogowego. Jedź ostrożnie, przestrzegając zasad ruchu drogowego, uważaj na znajdujące się wokół ciebie osoby i przeszkody, aby zminimalizować ryzyko wypadku.
• Zawsze używaj zalecanego stroju: zakładaj odpowiednie okulary, rękawiczki, buty, nakolanniki i natokietniki oraz zapięty kask.
• Rozmiar pojazdu powinien być dostosowany do użytkownika. Osoba prowadząca ten pojazd powinna móc z łatwością położyć obie stopy na ziemi, kiedy siedzi na siodetku.
• Zatrzymując lub parkując pojazd, zwrócić uwagę, czy powierzchnia jest sucha i bezpieczna.
• Maksymalne dozwolone obciążenie pojazdu wynosi 110 kg.
• Z pojazdu nie może korzystać więcej niż jedna osoba naraz.
• Nieprawidłowe korzystanie z urządzenia lub niezastosowanie się do niniejszej instrukcji może spowodować poważne szkody lub nawet śmierć.
• W celu rozwiązania poważnych problemów z konserwacją

84 85 bongo cecótec

urządzenia, skontaktuj się z Serwisem Pomocy Technicznej Cecotec. Nie próbuj otwierać, naprawiać ani rozkręcać urządzenia na własną rękę.

• Nie pozostawiaj baterii w pobliżu źródeł ciepła. Nie używaj uszkodzonych baterii.
• Nie siadaj na pojeździe, kiedy jest zatrzymany ani nie pozwól nikomu innemu tego zrobić.
• Nie korzystaj z pojazdu nocą.

• W przypadku, gdy użytkownik mający użyć urządzenia nie ma doświadczenia w prowadzeniu podobnych pojazdów, zanim użyje go po raz pierwszy, powinien zostać poinstruowany w podstawowym zakresie przez osobę dorostą o:

• Przyspieszaniu

• Zwalnianiu

• Hamowaniu
• Podstawowych zasadach jazdy

- Sprawdź działanie hamulców i akceleratora oraz powietrze w oponach i ich stan przed każdym użyciem urządzenia. Jeśli zauważyłeś jakąś nieprawidłowość lub dziwny dźwięk, zaniechaj korzystania z pojazdu i skontaktuj się z Serwisem Pomocy Technicznej Cecotec.

• Nie można w żaden sposób modyfikować hulajnogi, gdyż może to zaburzyć jej funkcjonowanie, uszkodzić struktury i spowodować szkody.
• Upewnij się, że pojazd jest wyłączony, zanim go zaparkujesz.
• Nie korzystaj z pojazdu podczas opadów deszczu, śniegu lub kiedy na zewnątrz utrzymuje się wysoka wilgotność powietrza.
• Unikaj kontaktu elektronicznych elementów hulajnogi z wodą i innymi płynami. Unikaj poruszania się pojazdem w pobliżu rzek i jezior.

Z SERIE

POLSKIPOLSKI

- Zwróć uwagę, czy dzieci nie używają urządzenia do zabawy. Zachowaj szczególną czujność, podczas gdy urządzenie jest używane przez dzieci lub znajduje się w ich pobliżu.

POPRAWNE KORZYSTANIE Z POJAZDU

• Niezaktadajobszernychubrań, szalików, długich sznurówek, naszyjników ani innych elementów z tańcuszkiem.
• Podczas jazdy nie noś niczego w kieszeniach.
• Nie prowadź pojazdu trzymając jakieś przedmioty w rękach lub w ustach.
• Nie przewoż pojazdem innych osób i obiektów.
• Nie stawiaj stóp na ziemi podczas jazdy.
• Nie schodź z pojazdu, kiedy znajduje się w ruchu.
• Nie wykonuj skuterem skoków ani akrobacji.
• Nie czytaj, nie pisz, nie pij ani nie jedz podczas jazdy.
• Nie stuchaj muzyki podczas jazdy.
• Unikaj jazdy po niestabilnych lub niebezpiecznych powierzchniach, takich jak drogi z wybojami lub uskokami.
• Nie prowadź pod wptywem alkoholu, narkotyków, kiedy jesteś zmęczony lub kiedy twoje samopoczucie może spowodować zaburzenia poczucia przestrzeni i czasu reakcji.
• Nie prowadź pojazdu w dziwnych pozycjach ani nie hamuj nogami.

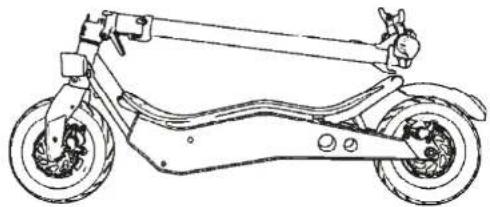

4. MONTAŻ I USTAWIENIA URZĄDZENIA

Uwaga: Hulajnoga zostaje dostarczona użytkownikowi złożona z rozmontowaną kierownicą.

1. Pociągnii kolumnę w góre przytrzymując dół hulajnogi za błotnik.
2. Podnieś kolumnę, ustaw zacisk w pozycji zamkniętej i przekręć pierścień podtrzymujący, aby podtrzymać zacisk.
3. Wyregului hamulec przy pomocy sześćlobocznego klucza M6.
4. Wyregului i dokręć kierownicę, zwracając uwagę na kierunek obrotu.

SKŁADANIE KOLUMNY HULAJNOGI:

1. Podnieś pierścień podtrzymujący, aby go połuzować.
2. Otwórz zacisk.
3. Opuść zacisk, a następnie kolumnę.
4. Dopasuj element mocujący do otworu na tylnym błotniku i dociśnij, aby zaskoczyt.

DOJŚCIE DO BATERII I SILNIKA ORAZ ICH AKTYWACJA

Zarówno bateria, jak i silnik, są już zainstałowane i podłączone do urządzenia. Możesz uzyskać do nich dostęp podnosząc platformę hulajnogi. Podłącz złącze, aby aktywować obwód elektroniczny.

Hamulec wymaga regularnej kalibracji.

• Hamulce musza znajdować się w odległości ok 5-6 mm od rączki kierownicy.
• Wejdź na hulajnoge, aby sprawdzić odległość między kierownica a hamulcem.
• Jeśli dystans między nimi jest zbyt duży, przekręć nakrętkę hamulca (A), aby go wyregulować.
• Zeby skallorować napięcie linki hamulcowej, wyreguluj nacisk śruby (B) na tytnym kole. Dzięki temu koło będzie swobodnie się obracać w czasie jazdy, a hamulec skutecznie i natychmiastowo zatrzyma pojazd podczas hamowania.

B

UWAGA: za każdym razem, kiedy dokonujesz kalibracji, dokręcaj przeciwnakrętkę.

5. OBSŁUGA URZĄDZENIA

PRZYCISKI

• Włącznik: przytrzymaj ten przycisk przez parę sekund, aby włączyć lub wyłączyć hulajnogę.
• Akcelerator: użyj go, aby wprawić hulajnogę w ruch i przyspieszać.
• Hamulec: przytrzymaj go, aby zahamować.

• Tryb: dwukrotnie naciśnij na ten przycisk, aby dopasować ustawienia prędkości. Możesz wybrać spośród następujących opcji:

• Tryb ECO: na wyświetlaczu pokaże się ECO.

• Tryb COMFORT: na wyświetlaczu połaze się COMFORT.
• Tryb SPORT: na wyświetlaczu pokaże się 5+.

- Przednie światło: naciśnij jeden raz przycisk trybu, aby włączyć światło. Tylne światło zawsze jest włączone. Aby włączyć światła, naciśnij jeden raz przycisk trybu.

UWAGA: tylne światło mruga podczas hamowania.

WYŚWIETLACZ

• ODO: catkowity przebieg w km
- TRIP: przebieg od momentu włączenia hulajnogi

88 89

bongo cecótec

A

• Stan baterii
- Predkość (km/h)

ŁADOWANIE BATERII

UWAGA: najpierw upewnij się, czy urządzenie jest wyłączone.

A. Otwórz osłonkę portu ładowania znajdującego się po prawej stronie pojazdu i podłącz koniec zasilacza z 3 złączami.
B. Podłącz drugi koniec zasilacza do gniażoka. Kontrolka podczas ładowania będzie świecić na czerwono, kiedy bateria całkowicle się nataduje, kontrolka zmieni kolor na zielony.

WAŻNE:

• Pojazd zostaje doręczony użytkownikowi już naładowany, mimo to zalecamy dotadowanie go przez 6.8 godzin przed pierwszym użyciem.
• Radzimy także ładowanie go po każdym użycłu oraz przed schowaniem.
• Unikaj całkowitego rozładowywania baterii, aby zapobiec jej uszkodzeniu.

UŻYWANIE AKCELERATORA I HAMULCÓW

Akcelerator znajduje się po prawej stronie kierownicy.

1. Przekręć akcelerator (1) do siebie, aby przyspieszyć i popuść go, aby zwolnić.
2. Naciśnij którąotwiek z dwóch dźwigni hamulcowych, aby zahamować hulajnogę.

• Możesz umyć pojazd przy pomocy gładkiej sclereczki oraz wody z mydłem
• Po myciu dokładnie osusz jego metalowe elementy, aby nie zardzewiały.
• Co pewien czas należy czyścić i suszyć tańcuch w celu utrzymania dobrego stanu pojazdu na dłużej.

OGÓLNE CZYNNOŚCI KONSERWACYJNE

• Czynności konserwacyjne pojazdu muszą być przeprowadzone zawsze przez wykwalifikowany personel.
• Używał wyłącznie oryginalnych części zamlennych od Cecotec.
• Wszelkie czynności związane z naprawą można przeprowadzać tylko, jeśli pojazd jest wyłączony i wsparty na nózce.

CZYNNOŚCI KONTROLNE, KTÓRE NALEŻY REGULARNIE WYKONYWAĆ

• Po upadku sprawdź, czy akcelerator działa poprawnie. Aby to zrobić, spróbuj kilka razy przyspieszyć i zwolnić.
• Co jakiś czas sprawdzaj działanie hamulców. Ręcznie wpraw pojazd w ruch popychając go i naciśnii hamulec, aby sprawdzić jego poprawne funkcjonowanie.
• Weryfikuj położenie i mocowanie wszystkich elementów pojazdu.
• Sprawdzaj, czy śruby są dokręcone i czy tańcuch jest naciągnięty.
  • Weryfikul stan opan | ciśnienle opan

• Sprawdzaj zuzycie hamulców i linek akceleratora.

• ROZWIAZYWANIE PROBLEMÓW

BŁĄD PRZYCZYNA ROZWIĄZANIE
Slinik nie działa. Bateria nie jest	st podłączona. Sprawdź złącza
	Niski stan baterii. Naładuj baterię.
	Problem z elektroniką. Sprawdź wszystkie złącza
Tylne koło nie obraca się. łań	chuch jest zniszczony. Wymień tańcuch.
	Błąd silnika. Sprawdź działanie silnika.
Slinik wyłącza się podczas jazdy.	Silnik jest przegrzany. Zwołnji akcelerator i odcze-koj, aż silnik się schłodzi.
Po naładowaniu baterii po- jazd się wyłącza.	Bateria nie jest całkowicie naładowana.	Naładuj baterię.
Pojazd wydaje dziwny dźwięk podczas przyspieszania.	Lańcuch jest obluzowany. Nadągnij tańcuch.
Błąd baterii Bateria jest zuży	a bądź nie działa poprawnie	Wymień baterię
	Bateria zamarzia Umiesć baterię w cieponym miejscu aby przywrócić ją do normalnego stanu.
Pojazd nagle zawiesza się, kiedy jest uruchomiony	Błąd bezpiecznika	Wymień bezpiecznik.
	Przewód jest uszkodzony.	Sprawdź i napraw lub wy- mień przewód.
Bateria nie ładuje się	Bateria zuzyła się.	Wymień baterię.
	Ladowarka jest zepsuta.	Wymień ładowarkę.

1. DANE TECHNICZNE

POLSKIPOLSKI

Bongo Serie Z Blue 7 Bongo Serie Z Red

Bongo Serie Z Off Road Green / Bongo Serie Z Off Road Dark Green

Referencia: 07031 / 07035 / 07032 / 07053

48 V\~, 10000 mAh

Moc maksymalna: 800 W

Made in China | Zaprojektowany w Hiszpanii.

9. RECYKLING SPRZĘTU

Dyrektywa Parlamentu Europejskiego i Rady 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) zakazuje wyrzucania ww. sprzętu razem z innymi odpadami. Omawlane sprzęty muszą być składowane osobno dla

zoptymalizowania odzyskiwania surowców i recyklingu materiałów. W ten sposób negatywny wpływ elektroodpadów na zdrowie ludzkie i środowisko zostaje znacznie zredukowany. Symbol przekreślonego kołowego kontenera na odpady informuje o obowiązku zadbania o oddanie zuzytego sprzętu do specjalnego punktu zbiórki ZSEE. Jeśli urządzenie jest zasilane bateriały lub akumulatorem, należy je wyjąć przed oddaniem sprzętu do punktu zbiórki ZSEE i oddać do osobnego punktu zbiórki dla tej kategorii. Jeśli potrzebujesz informacji na temat recyklingu i punktów zbiórki sprzętu w twojej miejscowości, skontaktuj się z urzędem twojej gminy.

Produkt jest objęty 2 letnią gwarancją od daty zakupu. Z gwarancji można korzystać po okazaniu dowodu zakupu. Produkt nie podlega gwarancji jeśli był używany niezgodnie z instrukcją lub jest fizycznie uszkodzony.

Produkt NIE podlega gwarancji, jeśli

• Był używany niezgodnie ze swoim przeznaczeniem, wystawiony na działanie wody lub wilgoci, mechanicznie uszkodzony przez użytkownika, wystawiony na działanie substancji korozyjnych, czy nosi jakickolwiek inne uszkodzenia wynikające z winy użytkownika.
• Urządzenie było naprawiane lub modyfikowane przez osoby nieauloryzowane przez firmę Cecotec.
• Odnosi się do przypadków, spowodowanych normalnym zużywaniem się elementów w trakcie ich użytkowania.
  Gwarancja obejmuje wszystkie wady fabryczne produktu przez 2 lata od daty zakupu, nie

włączając w to części podlegających zużyciu. Jeśli urządzenie nie było używane przez użytkownika w odpowiedni sposób, firma nie odpowiada za naprawę.

W przypadku wykrycia ewentualnego defektu urządzenia lub w razie potrzeby konsultacji skontaktuj się z Serwisem Obsługi Technicznej Cecotec pod numerem [phone].
