MANUAL DE UTILIZADOR Wind Flowood Create

Requisitos de localização e instalação 24

Dicas de mecânico 24

Dicas elétricas 24

Instruções de segurança 25

Lista de peças 26

Controle remoto 27

Instruções de instalação 27

Preparação de instalação 27

Instalando o suporte de montagem 28

Escolha do tipo de montagem 28

Instalação de barra de suspensão 29

Conexão de fiação 30

Suspensão do ventilador 30

Montagem do patch panel 31

Montagem em painel de remendo 31

Montagem de capa decorativa 31

montagem de luz 32

Verifique a instalação 32

ESPAÑOL

Obrigado por escolher nosso ventilador de teto. Antes de utilizar este aparelho e para garantir a sua melhor utilização, leia atentamente as instruções.

As medidas de segurança listadas aqui reduzem o risco de incêndio, choque elétrico e ferimentos quando seguidas corretamente. Guarde o manual em local seguro para referência futura, bem como o recibo de venda e a caixa. Se aplicável, entregue estas instruções ao futuro proprietário do aparelho.

Siga sempre as instruções básicas de segurança e medidas de prevenção de riscos ao usar um aparelho elétrico. O fabricante não será responsável por quaisquer danos resultantes do incumprimento destas instruções por parte do utilizador.

REQUISITOS DE LOCALIZAÇÃO E INSTALAÇÃO

DICAS DE MECÂNICO

• De acordo com as normas de segurança, o ponto mais baixo das pás do ventilador deve estar a pelo menos 2,3 metros do solo.
• Certifique-se de que o local escolhido não permite que as lâminas rotativas entrem em contato com quaisquer objetos.
• Verifique se as vigas do teto estão seguras, grandes e fortes o suficiente para suportar o peso do ventilador.
• Para reduzir o risco de incêndio, choque elétrico ou ferimentos pessoais, certifique-se de que o suporte de montagem do ventilador esteja fixado diretamente na estrutura do edifício. NÃO monte em uma caixa de distribuição.
• O suporte de montagem deve ser firmemente aparafusado a uma estrutura de suporte, como um telhado de concreto, uma estrutura de aço ou uma estrutura de madeira. Se for adicionada uma moldura de madeira, ela deverá ser pregada ou aparafusada com segurança entre duas vigas.
• Para reduzir o risco de ferimentos pessoais e danos materiais, não dobre nem danifique a haste vertical ou as pás do ventilador ao manusear ou instalar o ventilador. Se detectar algum dano no produto, contacte o nosso serviço pós-venda antes de prosseguir com a instalação do ventilador.
• Certifique-se de que o ventilador esteja firmemente preso ao teto. Todos os parafusos de fixação deverão ser verificados e reapertados sempre que necessário antes de ligar o ventilador.

DICAS ELÉTRICAS

• Desligue a energia antes de realizar qualquer trabalho no ventilador de teto e desligue o disjuntor. Para evitar possíveis choques elétricos, verifique se a energia está desligada na caixa de fusíveis ou no painel do disjuntor antes de fazer a fiação.
• O ventilador, o suporte de montagem e o equipamento de iluminação devem estar conectados ao terra. Verifique se todas as emendas estão bem isoladas.
• Verifique e confirme se todas as conexões estão corretas e seguras. Depois que todas as conexões elétricas forem feitas, armazene todos os cabos com segurança.
• Não tente controlar este ventilador com um interruptor de parede ou controle remoto que não seja aprovado pelo fabricante para uso com o ventilador. Não use um controlador de estado sólido. O uso de um interruptor de parede ou controle remoto não aprovado anulará a garantia.
• Não conecte o ventilador de teto a um interruptor dimmer.

Ao usar qualquer aparelho elétrico, as seguintes precauções básicas de segurança devem ser sempre observadas.

• Leia este manual com atenção antes de iniciar a instalação.
• Para reduzir o risco de ferimentos pessoais, fixe o ventilador diretamente na estrutura de suporte do edifício seguindo estas instruções e use apenas o material fornecido.
• Para evitar possíveis choques elétricos, antes de instalar o ventilador, desconecte a alimentação desligando os interruptores do painel elétrico e os interruptores de parede associados. Se não for possível desligar os interruptores de alimentação, utilize um dispositivo de aviso, como uma etiqueta no painel elétrico.
• Todos os cabos devem atender às especificações estabelecidas pelos códigos elétricos locais e nacionais e pela ANSI/NFPA 70. Se você não estiver familiarizado com instalações elétricas, consulte um eletricista qualificado.
• Não dobre o sistema de fixação da lâmina ao instalar, inclinar ou limpar as lâminas.
• Não insira outros objetos entre as pás do ventilador.
• Para reduzir o risco de incêndio, choque elétrico ou danos ao motor, não use um regulador de velocidade de estado sólido com este ventilador. Utilize apenas os reguladores de velocidade originais.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência ou conhecimentos limitados, desde que sejam supervisionadas por uma pessoa responsável pela sua segurança ou que tenha recebido formação sobre a utilização. o aparelho com segurança.
• As crianças não devem brincar com este dispositivo. Também não devem realizar tarefas de limpeza e manutenção no dispositivo, a menos que tenham mais de 8 anos e sejam supervisionados. As crianças devem ser supervisionadas de perto ao usar qualquer aparelho.

OBSERVAÇÃO: As instruções e precauções de segurança contidas neste manual podem não cobrir todos os problemas e situações possíveis. Você deve compreender que tanto o bom senso quanto o cuidado são essenciais na instalação e uso do ventilador.

LISTA DE PEÇAS

• Abra a embalagem com cuidado e retire as peças incluídas no interior.
• Coloque-os no chão sobre um tapete ou pedaço de plástico grande o suficiente para evitar danos.
• Verifique se os objetos listados abaixo estão dentro da embalagem.

Capa decorativa Boné decorativos

Parafusos de fixação

Lâminas Controle remotPainel de conexão

& Motorista

Peças apenas para o modelo COM LUZ

Tela de luz decorativaPainel de LED

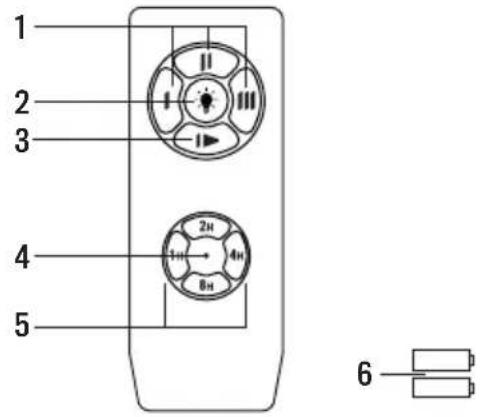

CONTROLE REMOTO

1. Controle de velocidade
2. ** Botão de controle de luz
3. Desligue o botão
4. Indicador de energía
5. Cronômetro
6. Bateria para controle remoto

1 2 3 4 5 6

**Função somente para a opção com luz

Avisos

1. Use este produto sob a tensão correta. Tensão muito baixa resultará em falha na operação.
2. Remova as pilhas do controle remoto se não for usá-lo por um longo período.

Observação: Por razões de segurança e para garantir um funcionamento ideal, ligue o fio terra corretamente.

1. Ao instalar o ventilador, certifique-se de que nada pressione a antena do receptor ou outros cabos para evitar curto-circuito.

PROBLEMAS: Quando o controle remoto não funcionar, verifique se:

• O ventilador tem energia.
• O ventilador está conectado corretamente.
• A bateria do controle remoto está carregada.
• Existem outros produtos controlados remotamente nas proximidades e em funcionamento. Produtos controlados remotamente com a mesma frequência e operando próximos interferirão uns nos outros.

INSTRUÇÕES DE INSTALAÇÃO

PREPARAÇÃO DE INSTALAÇÃO

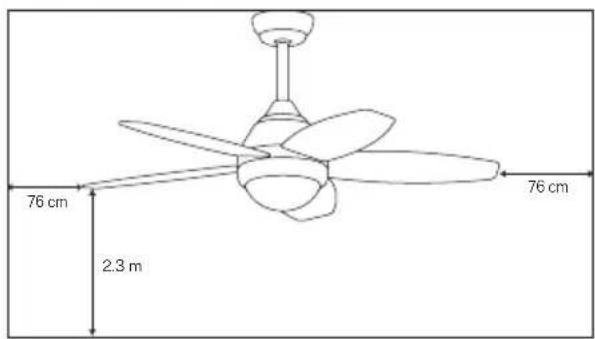

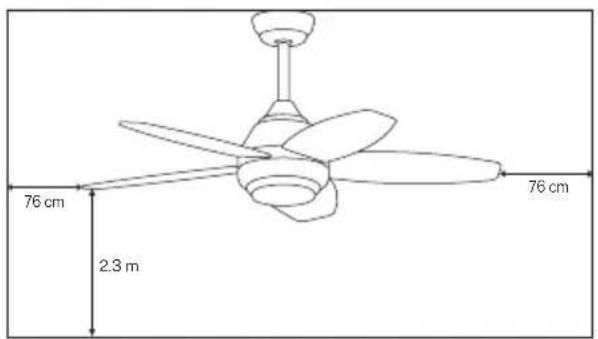

76 cm 2.3 m 76 cm

76 cm 2.3 m 76 cm

• Para evitar ferimentos e lesões pessoais, certifique-se de que o ventilador esteja pendurado em um local que permita que as pás fiquem a 2,3 m ou mais do chão e a 76 cm da parede ou obstáculo mais próximo.
• Certifique-se de que o suporte de montagem esteja adequadamente preso à estrutura do edifício e possa suportar todo o peso do ventilador.

INSTALANDO O SUPORTE DE MONTAGEM

• Verifique se o teto onde pretende montar o ventilador é estável e capaz de suportar com segurança o peso do ventilador.
• Não fixe o suporte de montagem diretamente em tetos com menos de 10 mm para evitar o risco de o parafuso se soltar e sair.

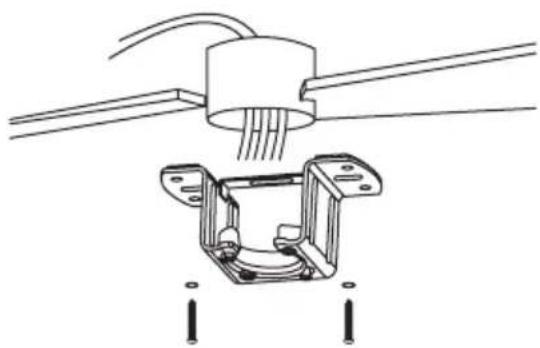

Faça os furos necessários e fixe o suporte de montagem com os parafusos e arruelas para madeira nas juntas do teto.

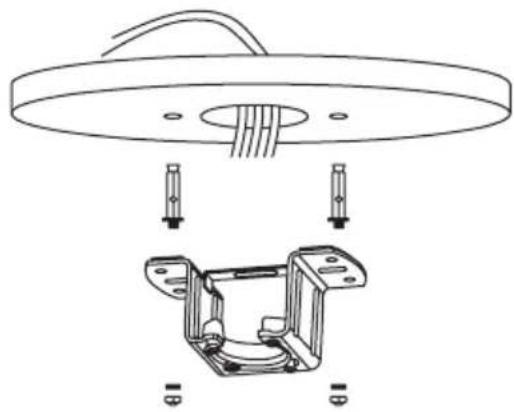

Faça furos com broca de 8mm, de acordo com o comprimento dos parafusos de expansão. Em seguida, fixe o suporte de montagem ao teto com os parafusos de expansão.

OBSERVAÇÃO: Este ventilador também pode ser instalado em teto falso, para isso deverá utilizar parafusos de fixação com alavanca de mola (não incluídos).

• Marque a posição correta dos furos e fixe o suporte de teto utilizando os parafusos com buchas metálicas ou parafusos e arruelas adequados ao tipo de teto escolhido.
• Verifique a instalação correta do suporte antes de pendurar o ventilador. O suporte de montagem deve suportar todo o peso do ventilador.

ESCOLHA DO TIPO DE MONTAGEM

Montagem tradicional Montagem em ângulo

A configuração tradicional fica pendurada no teto com uma haste.

A montagem em ângulo é recomendada em tetos inclinados ou abobadados.

Este ventilador pode ser instalado em tetos regulares e abobadados e pode estender o comprimento de suspensão com a haste de suspensão mais longa (fornecida). Para instalar a barra suspensa, você precisará das seguintes ferramentas: chave de fenda, chave de fenda, alicate ou chave inglesa ajustável, escada, alicate e fita isolante.

INSTALAÇÃO DE BARRA DE SUSPENSÃO

• Se você quiser estender o comprimento de suspensão do seu ventilador, remova a bola da haste de suspensão e use a haste de extensão adicional (incluída).

• Se você quiser usar a barra de extensão, siga as seguintes instruções:.

• Para remover a esfera da haste de suspensão, afrouxe o parafuso de fixação e remova os contrapinos.

• Abaixe a bola e remova o pino de travamento.
• Retire a bola da barra suspensa e insira-a na barra suspensa mais longa (a parte superior da barra tem um orifício para o parafuso de fixação; use-o para prender a barra).

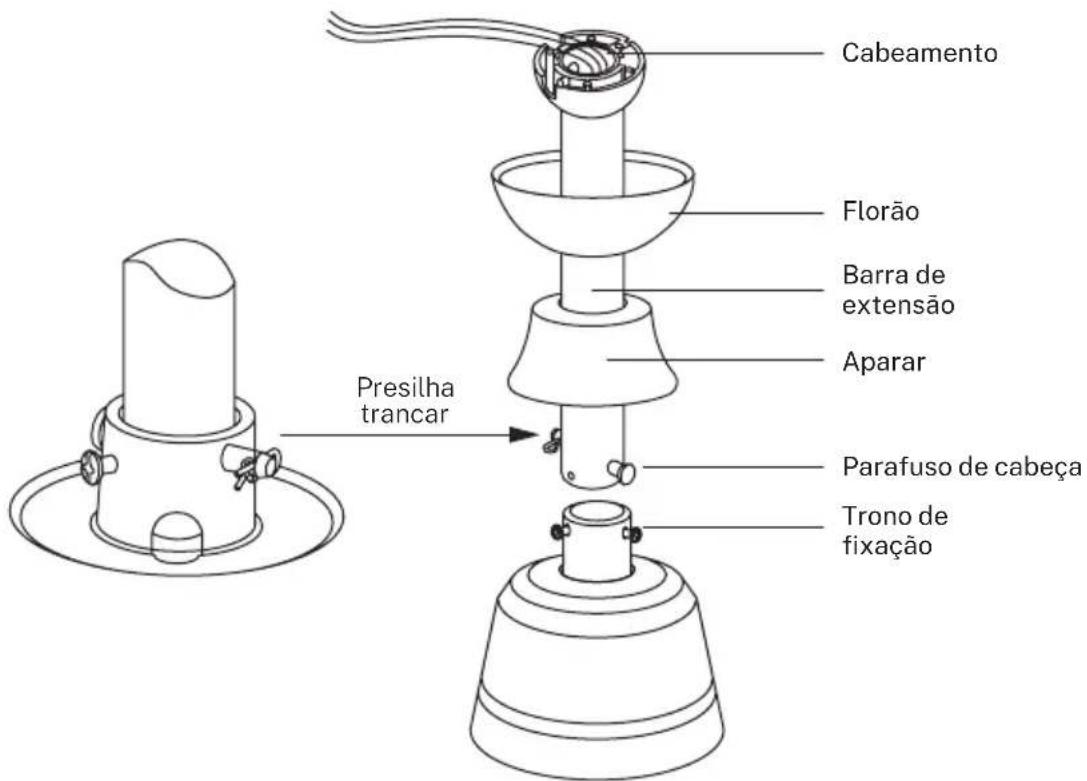

Cabeamento Florão Barra de extensão Aparar Presilha trancar Parafuso de cabeça Trono de fixação

1. Insira o pino de travamento na extremidade da haste de suspensão e levante a bola. Certifique-se de que o pino de travamento esteja alinhado com as ranhuras dentro da esfera e fixe o parafuso de fixação.

Conselho: Para facilitar a inserção dos fios na barra, coloque um pouco de fita isolante ao redor dos fios. Isso ajudará você a mantê-los juntos ao inseri-los na barra.

1. Afrouxe os parafusos de montagem e a arruela da parte superior da carcaça do motor. Remova os pinos da barra (se ainda não o fez). Insira a roseta através da barra.
2. Passe os cabos pela barra e puxe o excesso de cabos da parte superior da barra para apertá-los.
3. Coloque a barra dentro da carcaça do motor e insira os pinos removidos anteriormente. Aperte os parafusos de fixação e as arruelas.
4. Abaixe a capota em direção à carcaça do motor.

CONEXÃO DE FIAÇÃO

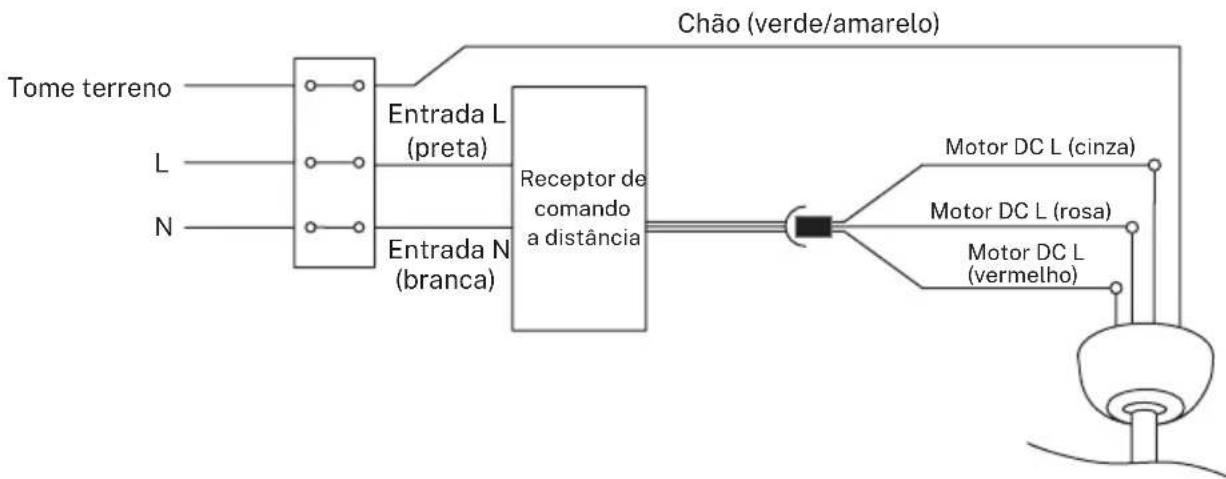

Faça a conexão entre os fios do receptor e os fios do motor do ventilador seguindo as indica- ções coloridas. Certifique-se de que a conexão esteja firme.

SUSPENSÃO DO VENTILADOR

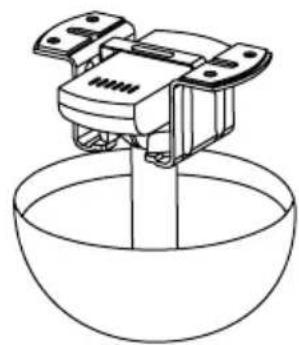

1. Pendure a carcaça do motor no suporte de montagem. Gire o ventilador de modo que o entalhe na esfera encaixe na saliência do suporte de montagem.
2. Coloque o receptor do controle remoto na ranhura do suporte de montagem conforme mostrado na figura.
3. Coloque dois parafusos na posição central em orifícios opostos até que haja aproximadamente 5 mm entre a cabeça do parafuso e a borda da placa de montagem. Não se esqueça de colocar arruelas entre a cabeça do parafuso e o suporte de montagem.
4. Deslize a cobertura no suporte de montagem e alinhe as ranhuras de travamento com os dois parafusos instalados.
5. Gire o remate e aperte os parafusos. Instale os dois parafusos de montagem restantes nos outros dois orifícios da cobertura e aperte bem.
6. Depois de verificada e concluída a instalação eléctrica, empurre a cobertura para cima até cobrir o suporte do tecto e todos os cabos de ligação. Combine os parafusos alinhando os orifícios da cobertura com os orifícios laterais do suporte.

1. Coloque o suporte da lâmina e aparafuse cada lâmina uma a uma até ficarem completamente fixadas. Não aperte demasiado os parafusos.
2. Em seguida alinhe com o suporte das pás e as pás montadas, encaixe o suporte no motor do ventilador, alinhando os furos para poder parafusá-los.
3. Depois que as pás estiverem montadas no corpo do ventilador, aperte os parafusos novamente, certificando-se de que estejam perfeitamente fixados.

MONTAGEM EM PAINEL DE REMENDO

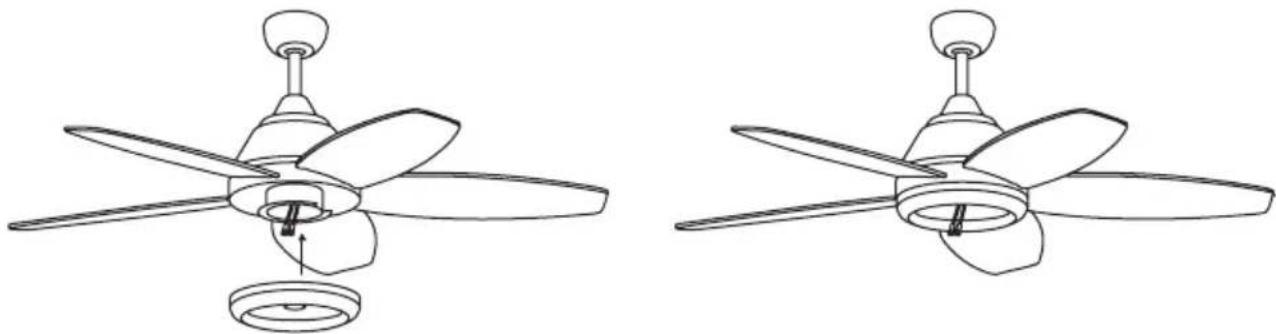

- Fixe a placa na parte inferior do ventilador inserindo as cabeças dos parafusos nos orifícios fornecidos. Aparafuse os parafusos e fixe-os.

MONTAGEM DE CAPA DECORATIVA

*Somente para o modelo SEM LUZ

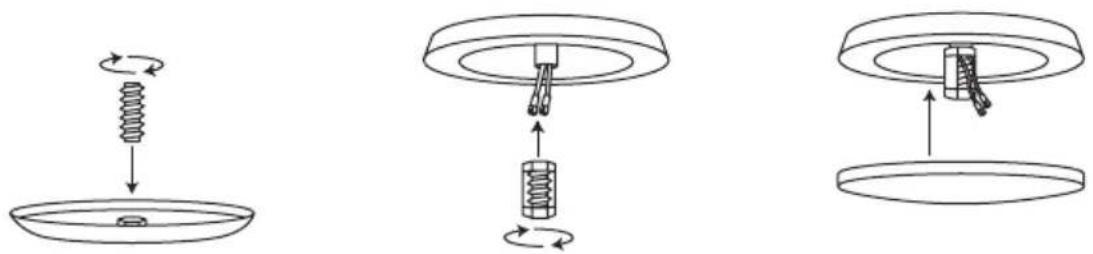

- Assim que a placa de conexão estiver montada e fixada, aparafuse a tampa decorativa de volta à placa de conexão usando o parafuso central.

MONTAGEM DE LUZ

*Somente para o modelo SEM LUZ

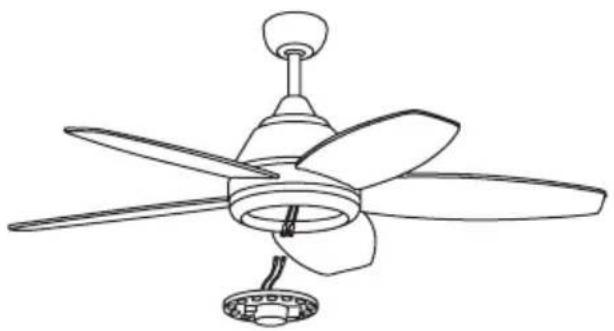

- Conecte os soquetes de pino único na placa de distribuição aos do painel de LED. O painel de LED é magnetizado para ser fixado à placa de conexão simplesmente juntando as duas peças.

Observação: Ao instalar ou remover a placa de LED, tome cuidado para não tocar nas abas isolantes. Não aperte demais os parafusos nem os rosqueie muito rapidamente, pois isso pode causar danos às abas isolantes.

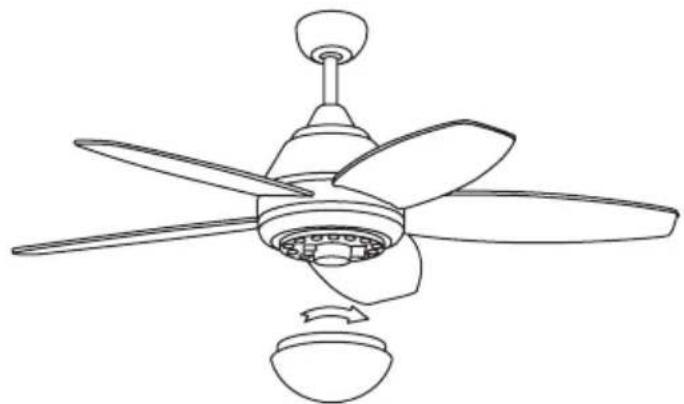

- Por fim, coloque o abajur decorativo parafusando-o na placa de LED.

VERIFIQUE A INSTALAÇÃO

• Verifique o correto funcionamento do ventilador de teto, verificando se não são observados movimentos estranhos ou desalinhamentos em alguma parte do ventilador.
• Se notar algum tipo de zumbido/vibração, você pode proceder ao ajuste das lâminas com o kit de balanceamento.
• Este kit possui contrapesos autoadesivos e clipes em forma de “u”.
• Desligue o ventilador de teto.
• Você pode colocar o clipe no centro de qualquer lâmina e verificar se a vibração diminui.
• Ligue o ventilador e verifique. Se nenhuma alteração for observada, desligue o ventilador e adicione outro clipe em outra lâmina ou use pesos adesivos.

De acordo com as Directrizes Europeias 2012/19/EU e 2015/863/EU, relativas á redução do uso de substâncias perigosas nos aparelhos eléctricos, além dos resíduos. O simbolo riscado do contentor que está no packaging indica a obrigação de que o producto, ao final da sua vida útil, deverá depositar-se num lugar separado aos demais resíduos. Por tanto o usuário deverá entregar o aparelho, quando deixe de usar-se, aos adequados centros de recolha diferenciada de resíduos electrónicos e electro-técnicos, ou deverá devolvê-lo ao vendedor no momento de compra de um novo aparelho de tipo equivalente, um a troca de outro. A adequada recolha diferenciada do aparelho inutilizado para os sucessivos processos ambientalmente compatíveis de reciclagem, tratamento e resíduos, contribui a evitar possíveis efeitos negativos no meio-ambiente e na saúde, e favorece a reciclagem dos materiais dos que se compõe o aparelho. O descarte abusivo do producto por parte do usuário implica a aplicação das sanções previstas pela lei.
