MANUALE UTENTE Wind Flowood Create

Requisiti di posizione e installazione 42

Consigli del meccanico 42

Suggerimenti elettrici 42

Istruzioni di sicurezza 43

Elenco delle parti 44

Telecomando 45

Istruzioni per l'installazione 45

Preparazione dell'installazione 45

Installazione della staffa di montaggio 46

Scelta del tipo di montaggio 46

Installazione della barra di sospensione 47

Collegamento elettrico 48

Sospensione della ventola 48

Installazione della lama 49

Montaggio su pannello patch 49

Assemblaggio copertura decorativa 49

assemblaggio leggero 50

Controllare l'installazione 50

NEDERLANDS

Grazie per aver scelto il nostro ventilatore da soffitto. Prima di utilizzare questo apparecchio e per garantirne il miglior utilizzo, leggere attentamente le istruzioni.

Le misure di sicurezza qui elencate riducono il rischio di incendio, scosse elettriche e lesioni se seguite correttamente. Si prega di conservare il manuale in un luogo sicuro per riferimento futuro, così come la ricevuta di vendita e la scatola. Se applicabile, consegnare queste istruzioni al futuro proprietario dell'apparecchio.

Seguire sempre le istruzioni di sicurezza di base e le misure di prevenzione dei rischi quando si utilizza un apparecchio elettrico. Il produttore non sarà responsabile per eventuali danni derivanti dalla mancata osservanza di queste istruzioni da parte dell'utente.

REQUISITI DI POSIZIONE E INSTALLAZIONE

CONSIGLI DEL MECCANICO

- Secondo le norme di sicurezza, il punto più basso delle pale del ventilatore deve trovarsi ad almeno 2,3 metri da terra.

- Assicurarsi che la posizione scelta non consenta alle lame rotanti di entrare in contatto con alcun oggetto.

- Controllare che i travetti del soffitto siano sicuri, grandi e sufficientemente robusti da sostenere il peso del ventilatore.

- Per ridurre il rischio di incendio, scosse elettriche o lesioni personali, assicurarsi che la staffa di montaggio della ventola sia fissata direttamente alla struttura dell'edificio. NON montare in una scatola di distribuzione.

- La staffa di montaggio deve essere fissata saldamente a una struttura di supporto, come un tetto in cemento, una struttura in acciaio o un telaio in legno. Se viene aggiunta una cornice di legno, questa deve essere inchiodata o avvitata saldamente tra due travetti.

- Per ridurre il rischio di lesioni personali e danni materiali, non piegare o danneggiare l'asta verticale o le pale della ventola durante la movimentazione o l'installazione della ventola. Se si riscontrano danni al prodotto, contattare il nostro servizio post-vendita prima di procedere con l'installazione del ventilatore.

- Assicurarsi che il ventilatore sia fissato saldamente al soffitto. Tutte le viti di fissaggio devono essere controllate e serrate nuovamente quando necessario prima di avviare il ventilatore.

SUGGERIMENTI ELETTRICI

- Spegnere l'alimentazione prima di eseguire qualsiasi intervento sul ventilatore da soffitto e spegnere l'interruttore di alimentazione. Per evitare possibili scosse elettriche, verificare che l'alimentazione sia disattivata nella scatola dei fusibili o nel pannello dell'interruttore prima di eseguire il cablaggio.

- Il ventilatore, la staffa di montaggio e l'apparecchio di illuminazione devono essere collegati a terra. Controllare che tutte le giunzioni siano ben isolate.

- Controllare e confermare che tutte le connessioni siano corrette e sicure. Una volta effettuati tutti i collegamenti elettrici, conservare tutti i cavi in modo sicuro.

- Non tentare di controllare questo ventilatore da un interruttore a parete o da un telecomando non approvato dal produttore per l'uso con il ventilatore. NON utilizzare un controller a stato solido. L'uso di un interruttore a parete o di un telecomando non approvato annullerà la garanzia.

• Non collegare il ventilatore da soffitto a un dimmer.

Quando si utilizza qualsiasi apparecchio elettrico, è necessario osservare sempre le seguenti precauzioni di sicurezza di base.

• Si prega di leggere attentamente questo manuale prima di iniziare l'installazione.
• Per ridurre il rischio di lesioni personali, fissare il ventilatore direttamente alla struttura di supporto dell'edificio seguendo queste istruzioni e utilizzare solo il materiale fornito.
• Per evitare possibili scosse elettriche, prima di installare il ventilatore, scollegare l'alimentazione spegnendo gli interruttori di alimentazione del pannello elettrico e i relativi interruttori a parete. Se non è possibile spegnere gli interruttori di alimentazione, utilizzare un dispositivo di segnalazione come un'etichetta sul quadro elettrico.
• Tutti i cavi devono soddisfare le specifiche stabilite dai codici elettrici locali e nazionali e ANSI/NFPA 70. Se non si ha familiarità con le installazioni elettriche, consultare un elettricista qualificato.
• Non piegare il sistema di attacco della lama durante l'installazione, l'inclinazione o la pulizia delle lame.
• Non inserire altri oggetti tra le pale del ventilatore.
• Per ridurre il rischio di incendio, scosse elettriche o danni al motore, non utilizzare un regolatore di velocità a stato solido con questa ventola. Utilizzare solo i regolatori di velocità originali.
• Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza o conoscenza limitata, a condizione che siano supervisionati da una persona responsabile della loro sicurezza o che sia stata addestrata all'uso IT.l'apparecchio in modo sicuro.
• I bambini non dovrebbero giocare con questo dispositivo. Inoltre, non dovrebbero svolgere attività di pulizia e manutenzione sul dispositivo a meno che non abbiano più di 8 anni e siano supervisionati. I bambini devono essere attentamente sorvegliati durante l'utilizzo di qualsiasi apparecchio.

NOTA: Le istruzioni e le precauzioni di sicurezza contenute in questo manuale potrebbero non coprire tutti i possibili problemi e situazioni. È necessario comprendere che sia il buon senso che la cautela sono essenziali nell'installazione e nell'uso del ventilatore.

ELENCO DELLE PARTI

• Aprire con attenzione la confezione ed estrarre le parti contenute all'interno.
• Posizionateli sul pavimento su un tappeto o su un pezzo di plastica abbastanza grande da evitare danni.
• Verificare che all'interno dell'imballo siano presenti gli oggetti sotto elencati.

Copertura decorativa Coperchivi decorativo

Viti di fissaggio

Lame Telecomando Pannello di connessione

& Autista

Parti solo per il modello CON LUCE

Schermo luminoso decorativo Pannello LED

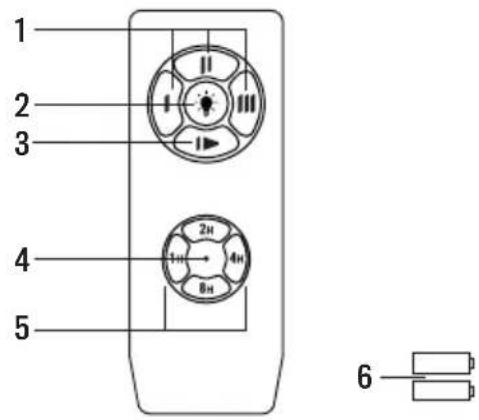

TELECOMANDO

1. Controllo della velocità
2. **Pulsante di controllo della luce
3. Disattiva Bottone
4. Indicatore di energia
5. Timer
6. Batteria per telecomando

** Funziona solo per l'opzione con luce

1 2 3 4 5 6

Avvertenze

1. Si prega di utilizzare questo prodotto con la tensione corretta. Una tensione troppo bassa comporterà un funzionamento non corretto.
2. Togliete le batterie dal telecomando se non lo utilizzerete per un lungo periodo.

Nota: Per motivi di sicurezza e per garantire un funzionamento ottimale, collegare correttamente il filo di terra.

1. Quando si installa la ventola, assicurarsi che nulla faccia pressione sull'antenna del ricevitore o su altri cavi per evitare cortocircuiti.

PROBLEMI: Quando il telecomando non funziona, verificare se:

• Il ventilatore ha potenza.
• La ventola è collegata correttamente.
• La batteria del telecomando è carica.
- Ci sono altri prodotti telecomandati nelle vicinanze e in funzione. I prodotti telecomandati con la stessa frequenza che funzionano in prossimità interferiscono tra loro.

ISTRUZIONI PER L'INSTALLAZIONE

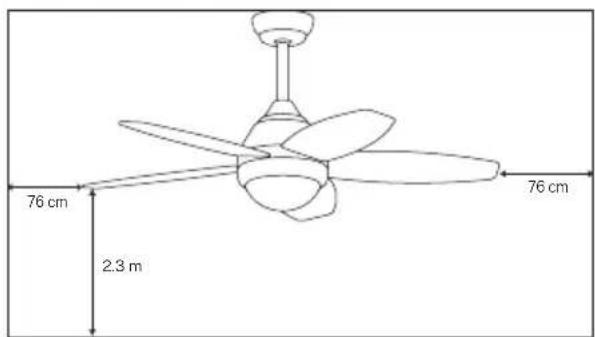

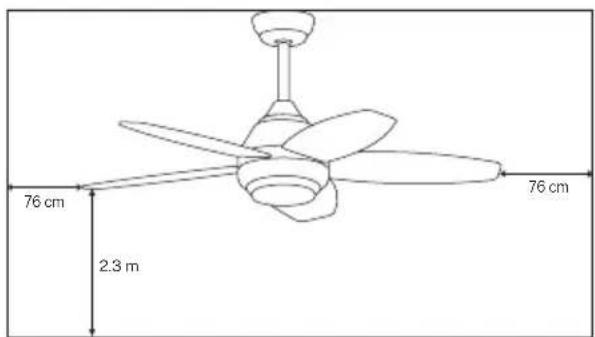

PREPARAZIONE DELL'INSTALLAZIONE

76 cm 2.3 m 76 cm

76 cm 2.3 m 76 cm

• Per evitare lesioni personali e lesioni, assicurarsi che il ventilatore sia appeso in una posizione che consenta alle pale di trovarsi a 2,3 m o più dal pavimento e a 76 cm dalla parete o dall'ostacolo più vicino.
• Assicurarsi che la staffa di montaggio sia adeguatamente fissata alla struttura dell'edificio e possa sostenere l'intero peso del ventilatore.

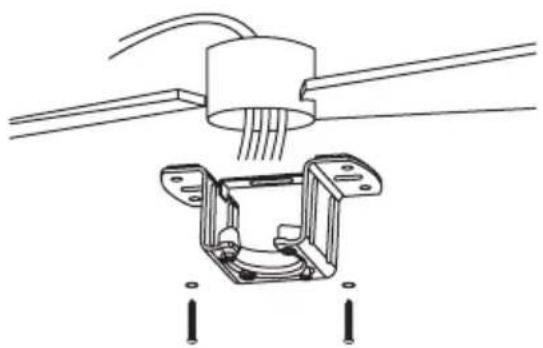

INSTALLAZIONE DELLA STAFFA DI MONTAGGIO

- Verificare che il soffitto dove si intende montare il ventilatore sia stabile e capace di sostenere in sicurezza il peso del ventilatore.

- Non fissare la staffa di montaggio direttamente su soffitti di spessore inferiore a 10 mm per evitare il rischio che la vite si allenti e fuoriesca.

Praticare i fori necessari e quindi fissare la staffa di montaggio con le viti e le rondelle per legno ai giunti del soffitto.

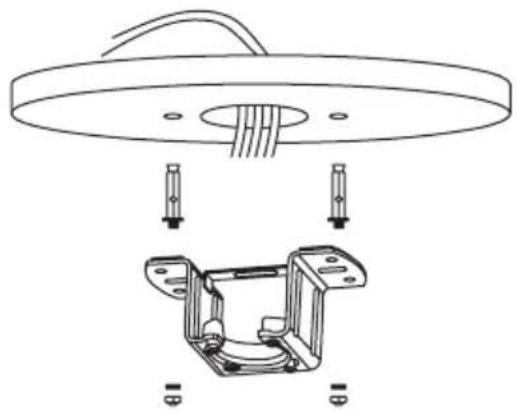

Tetto in cemento

Praticare i fori con una punta da 8 mm, in base alla lunghezza delle viti ad espansione. Quindi, fissare la staffa di montaggio al soffitto con le viti ad espansione.

NOTA: Questo ventilatore può essere installato anche a controsoffitto, per questo è necessario utilizzare viti di fissaggio con leva a molla (non incluse).

- Segnare la corretta posizione dei fori e fissare il supporto a soffitto utilizzando viti con tasselli metallici oppure viti e rondelle adatte al tipo di soffitto scelto.

- Verificare la corretta installazione della staffa prima di appendere la ventola. La staffa di montaggio deve sostenere l'intero peso del ventilatore.

SCELTA DEL TIPO DI MONTAGGIO

Assemblaggio tradizionale Montaggio ad angolo

L'installazione tradizionale è appesa al soffitto con un'asta.

Si consiglia il montaggio ad angolo su soffitti inclinati o a volta.

Questo ventilatore può essere installato sia su un soffitto normale che a volta e può estendere la lunghezza di sospensione con l'asta di sospensione più lunga (in dotazione). Per installare la barra appendiabiti avrai bisogno dei seguenti strumenti: un cacciavite, un cacciavite a testa piatta, una pinza o una chiave regolabile, una scala a pioli, un tronchese e del nastro isolante.

INSTALLAZIONE DELLA BARRA DI SOSPENSIONE

• Se desideri estendere la lunghezza di sospensione del tuo ventilatore, rimuovi la sfera dall'asta di sospensione e utilizza l'asta di prolunga aggiuntiva (inclusa).

• Se desideri utilizzare la barra di estensione, segui le seguenti istruzioni:.

• Per rimuovere la sfera dall'asta di sospensione, allentare la vite di fissaggio e rimuovere le coppiglie.

• Abbassare la sfera e rimuovere il perno di bloccaggio.
• Togli la sfera dalla barra di sospensione e inseriscila nella barra di sospensione più lunga (la parte superiore della barra ha un foro per la vite di fissaggio; usalo per fissare la barra).

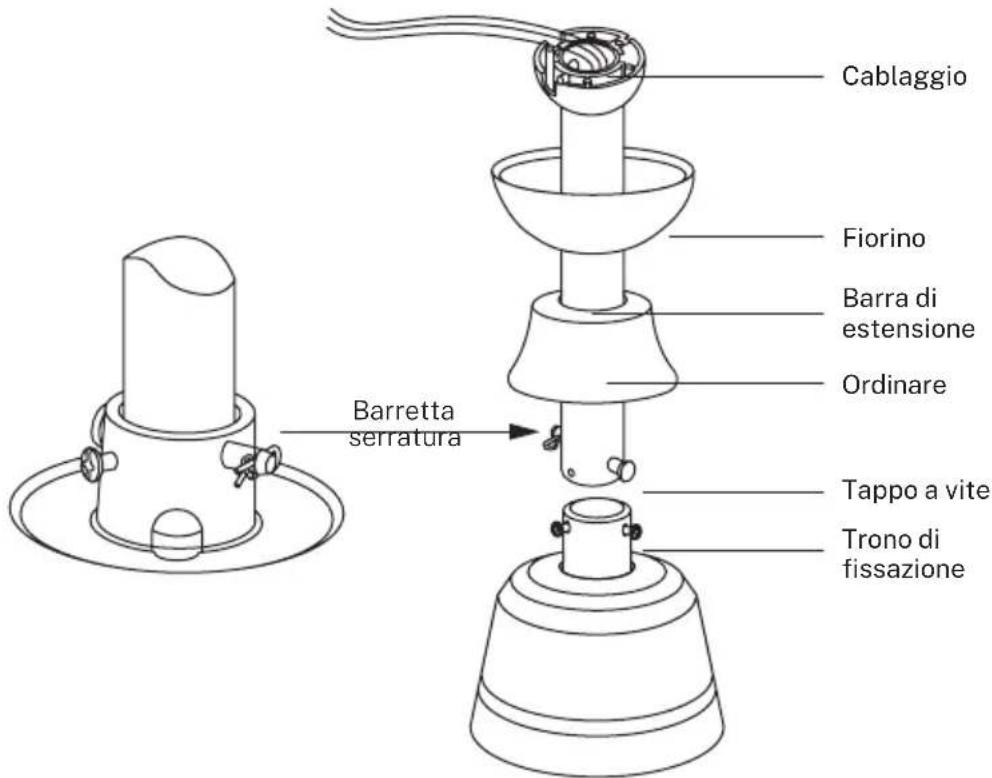

Cablaggio Fiorino Barra di estensione Ordinare Barretta serratura Tappo a vite Trono di fissazione

1. Inserire il perno di bloccaggio nell'estremità dell'asta di sospensione e sollevare la sfera. Assicurarsi che il perno di bloccaggio sia allineato con le scanalature all'interno della sfera e fissare la vite di fissaggio.

Consiglio: Per facilitare l'inserimento dei fili nella barra, posizionare del nastro isolante attorno ai fili. Questo ti aiuterà a tenerli insieme mentre li inserisci nella barra.

1. Allentare le viti di montaggio e la rondella dalla parte superiore dell'alloggiamento del motore. Rimuovi i perni della barra (se non l'hai già fatto). Inserire la rosetta attraverso la barra.
2. Infilare i cavi attraverso la barra e tirare i cavi in eccesso dalla parte superiore della barra per stringerli.
3. Posiziona la barra all'interno dell'alloggiamento del motore e inserisci i perni rimossi in precedenza. Stringere le viti e le rondelle.
4. Abbassare il tettuccio verso l'alloggiamento del motore.

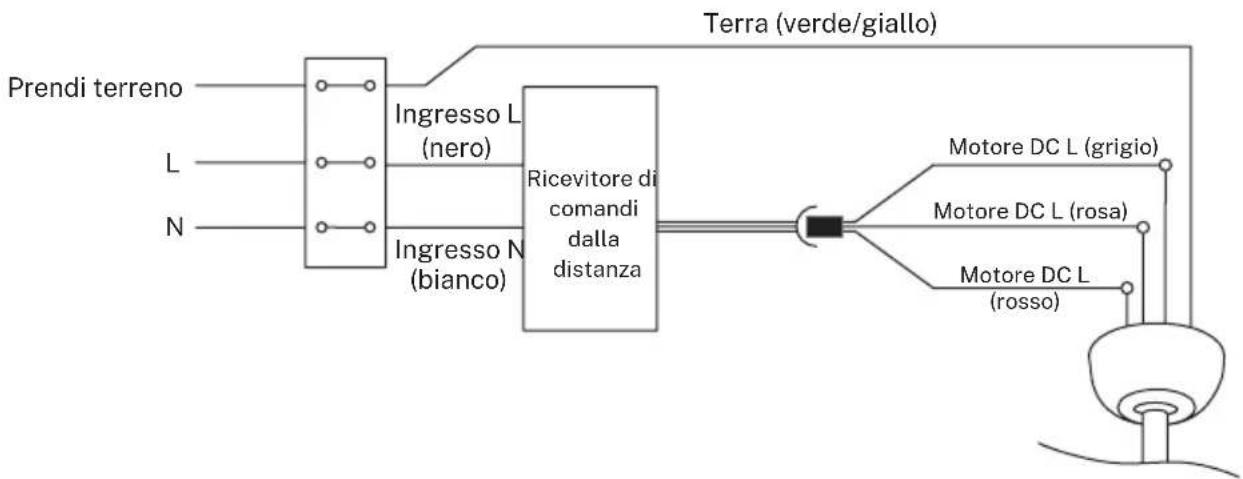

Effettuare il collegamento tra i cavi del ricevitore ed i cavi del motore del ventilatore seguendo le indicazioni dei colori. Assicurati che la connessione sia salda.


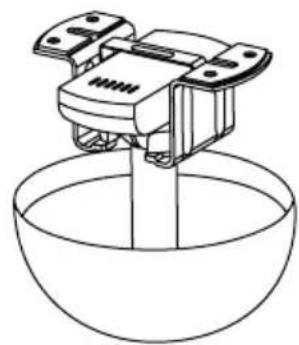

SOSPENSIONE DELLA VENTOLA

1. Appendere l'alloggiamento del motore alla staffa di montaggio. Ruotare la ventola in modo che la tacca nella sfera si incastri nella sporgenza della staffa di montaggio.
2. Posizionare il ricevitore del telecomando nella fessura della staffa di montaggio come mostrato in figura.
3. Avvitare due viti in posizione centrale nei fori opposti finché non ci sono circa 5 mm tra la testa della vite e il bordo della piastra di montaggio. Non dimenticare di posizionare le rondelle tra la testa della vite e la staffa di montaggio.
4. Far scorrere la copertura sulla staffa di montaggio e allineare le fessure di bloccaggio con le due viti installate.
5. Girare il terminale e stringere le viti. Installare le due viti di montaggio rimanenti negli altri due fori della calotta e serrarle saldamente.
6. Una volta controllato e completato l'impianto elettrico, spingere la calotta verso l'alto fino a coprire il supporto a soffitto e tutti i cavi di collegamento. Abbinare le viti allineando i fori nel tettuccio con i fori laterali nella staffa.

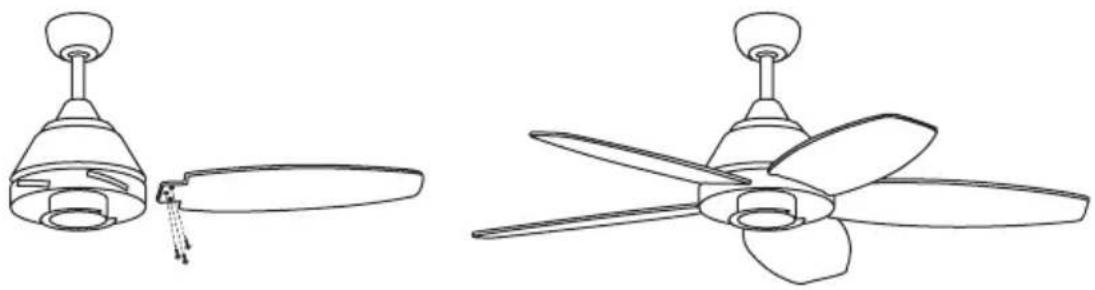

INSTALLAZIONE DELLA LAMA

1. Posizionare il supporto della lama e avvitare ciascuna lama una per una fino al completo fissaggio. Non stringere eccessivamente le viti.
2. Successivamente allineare il supporto pale e le pale assemblate, montare il supporto sul motore del ventilatore, allineando i fori per poterli avvitare.
3. Una volta montate le pale sul corpo ventilatore, riavvitare le viti, assicurandosi che siano perfettamente fissate.

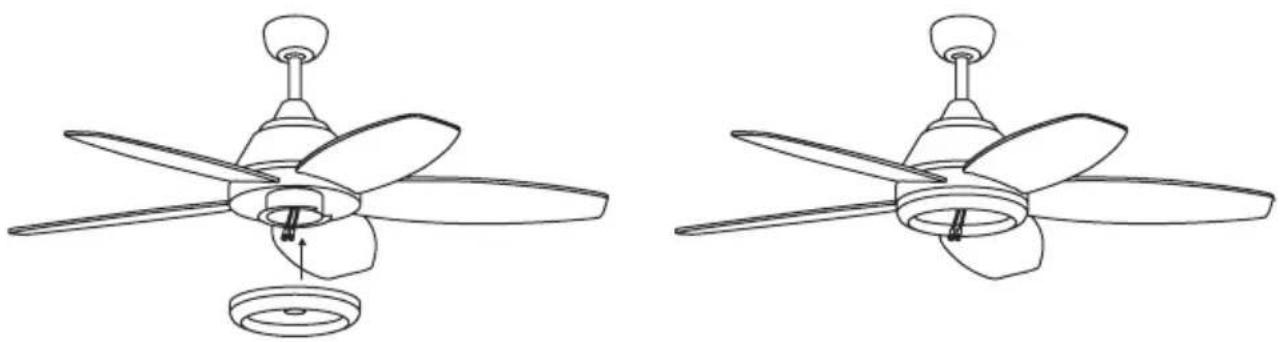

MONTAGGIO SU PANNELLO PATCH

- Fissare la piastra alla parte inferiore della ventola inserendo le teste delle viti nei fori forniti. Avvitare le viti e poi fissarle.

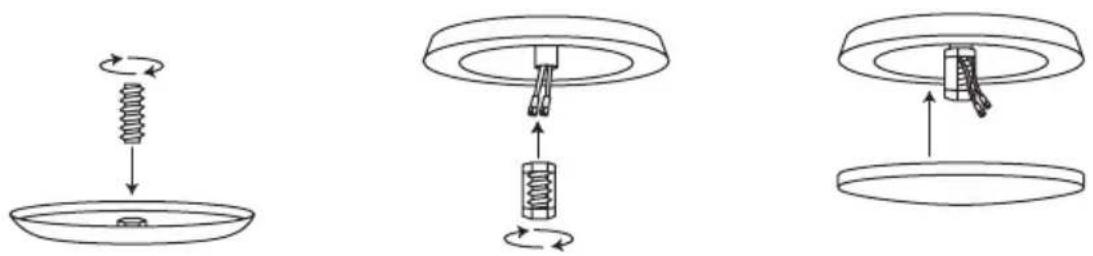

ASSEMBLAGGIO COPERTURA DECORATIVA

*Solo per il modello SENZA LUCE

- Una volta assemblata e fissata la piastra di connessione, riavvitare la copertura decorativa alla piastra di connessione utilizzando la vite centrale.

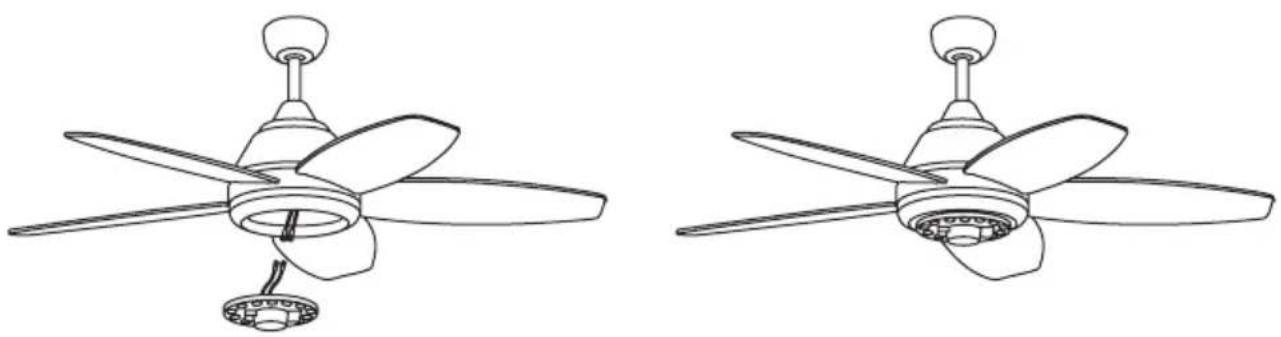

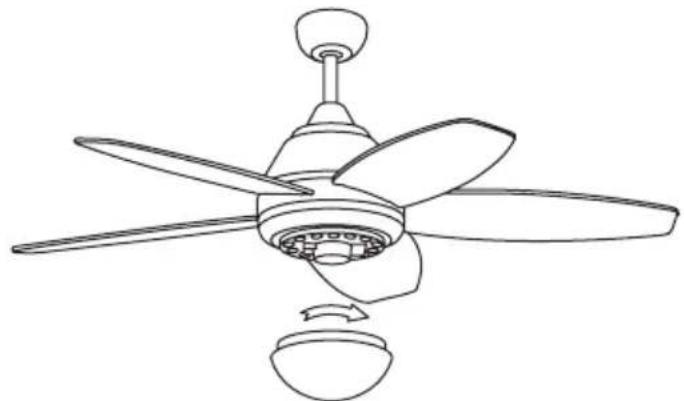

ASSEMBLAGGIO LEGGERO

\*Solo per il modello SENZA LUCE

- Collegare le prese a pin singolo sulla breakout board a quelle sul pannello LED. Il pannello LED è magnetizzato quindi si collega alla scheda di connessione semplicemente mettendo insieme entrambi i pezzi.

Nota: Durante l'installazione o la rimozione della scheda LED, fare attenzione a non toccare le linguette isolanti. Non stringere eccessivamente le viti né avvitarle troppo velocemente poiché ciò potrebbe causare danni alle linguette isolanti.

- Infine, posiziona il paralume decorativo avvitandolo sulla piastra LED.

CONTROLLARE L'INSTALLAZIONE

• Controllare il corretto funzionamento del ventilatore da soffitto, controllando che non si osservino movimenti strani o disallineamenti in nessuna parte del ventilatore.
• Se notate qualsiasi tipo di ronzio/vibrazione potete procedere alla regolazione delle pale con il kit di bilanciamento.
• Questo kit è dotato di contrappesi autoadesivi e clip a forma di "U".
• Spegni il ventilatore da soffitto.
• Puoi mettere la clip al centro di qualsiasi lama e controllare se la vibrazione diminuisce.
• Accendi la ventola e controlla. Se non si nota alcun cambiamento, spegnere la ventola e aggiungere un'altra clip su un'altra pala o utilizzare i pesi adesivi.

Secondo le direttive europee 2012/19/EU e 2015/863/EU sulla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche e sullo smaltimento dei rifiuti. Il simbolo barrato sul contenitore sulla confezione indica l'obbligo che il prodotto, al termine della sua vita utile, deve essere smaltito separatamente dagli altri rifiuti. L'utente deve quindi restituire il dispositivo, quando non è più in uso, all'apposito centro di raccolta differenziata per i rifiuti elettronici ed elettrotecnici, oppure restituirlo al venditore al momento dell'acquisto di un nuovo dispositivo di tipo equivalente, uno o sostituzione dell'altro. Un'adeguata raccolta differenziata del dispositivo non utilizzato per i successivi processi di riciclaggio, trattamento e smaltimento compatibili con l'ambiente contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclaggio dei materiali di cui il dispositivo è composto. Lo smaltimento abusivo del prodotto da parte dell'utente implica l'applicazione delle sanzioni previste dal codice penale.
