INSTRUKCJA OBSŁUGI Wind Flowood Create

Wymagania dotyczące lokalizacji i instalacji 69

Wskazówki mechanika 69

Wskazówki elektryczne 69

Instrukcje bezpieczeństwa 70

Lista części 71

Pilot 72

Instrukcje Instalacji 72

Przygotowanie do instalacji 72

Montaż wspornika montażowego 73

Wybór rodzaju montażu 73

Montaż drążka zawieszenia 74

Połączenie okablowania 75

Zawieszenie wentylatora 75

Instalacja ostrza 76

Montaż panelu krosowego 76

Dekoracyjny zestaw pokrywy 76

lekki montaż 77

Sprawdź instalację 77

Dziękujemy za wybranie naszego wentylatora sufitowego. Przed użyciem tego urządzenia i aby zapewnić jego najlepsze wykorzystanie, prosimy o uważne przeczytanie instrukcji.

Wymienione tutaj środki bezpieczeństwa zmniejszają ryzyko pożaru, porażenia prądem elektrycznym i obrażeń, jeśli są przestrzegane. Prosimy zachować instrukcję w bezpiecznym miejscu do wykorzystania w przyszłości, a także dowód sprzedaży i pudełko. Jeśli ma to zastosowanie, przekaż tę instrukcję przyszłemu właścicielowi urządzenia.

Podczas korzystania z urządzenia elektrycznego należy zawsze przestrzegać podstawowych instrukcji bezpieczeństwa i środków zapobiegania zagrożeniom. Producent nie ponosi odpowiedzialności za jakiekolwiek szkody powstałe na skutek niezastosowania się użytkownika do niniejszej instrukcji.

WYMAGANIA DOTYCZĄCE LOKALIZACJI I INSTALACJI

WSKAZÓWKI MECHANIKA

• Zgodnie z przepisami bezpieczeństwa najniższy punkt łopatek wentylatora musi znajdować się na wysokości co najmniej 2,3 metra od podłoża.
• Upewnij się, że wybrane miejsce nie pozwala na kontakt obracających się ostrzy z żadnymi przedmiotami.
• Sprawdź, czy belki stropowe są solidne, duże i wystarczająco mocne, aby utrzymać ciężar wentylatora.
• Aby zmniejszyć ryzyko pożaru, porażenia prądem lub obrażeń ciała, należy upewnić się, że wspornik montażowy wentylatora jest przymocowany bezpośrednio do konstrukcji budynku. Nie montować w skrzynce rozdzielczej.
• Wspornik montażowy musi być bezpiecznie przykręcony do konstrukcji nośnej, takiej jak dach betonowy, konstrukcja stalowa lub rama drewniana. Jeżeli dodawana jest rama drewniana, należy ją mocno przybić lub przykręcić pomiędzy dwoma legarami.
• Aby zmniejszyć ryzyko obrażeń ciała i szkód materialnych, nie zginaj ani nie uszkadzaj pionowego pręta ani łopatek wentylatora podczas przenoszenia lub instalowania wentylatora. Jeżeli zauważysz jakiekolwiek uszkodzenia produktu, przed przystąpieniem do montażu wentylatora skontaktuj się z naszym serwisem.
• Upewnij się, że wentylator jest bezpiecznie przymocowany do sufitu. Wszystkie śruby mocujące należy sprawdzić i w razie potrzeby dokręcić przed uruchomieniem wentylatora.

WSKAZÓWKI ELEKTRYCZNE

• Przed przystąpieniem do jakichkolwiek prac przy wentylatorze sufitowym wyłącz zasilanie i wyłącz wyłącznik zasilania. Aby uniknąć możliwego porażenia prądem elektrycznym, przed wykonaniem okablowania należy sprawdzić, czy zasilanie w skrzynce bezpieczników lub panelu wyłączników jest wyłączone.
• Wentylator, wspornik montażowy i sprzęt oświetleniowy muszą być podłączone do uziemienia. Sprawdź, czy wszystkie złącza są dobrze izolowane.
• Sprawdź i potwierdź, że wszystkie połączenia są prawidłowe i bezpieczne. Po wykonaniu wszystkich połączeń elektrycznych należy bezpiecznie przechowywać wszystkie kable.
• Nie próbuj sterować tym wentylatorem za pomocą przełącznika ściennego lub pilota, który nie został zatwierdzony przez producenta do użytku z wentylatorem. Nie używaj kontrolera półprzewodnikowego. Użycie niezatwierdzonego przełącznika ściennego lub pilota zdalnego sterowania spowoduje utratę gwarancji.
• Nie podłączaj wentylatora sufitowego do ściemniacza.

Podczas korzystania z dowolnego urządzenia elektrycznego należy zawsze przestrzegać poniższych podstawowych środków ostrożności.

• Przed rozpoczęciem instalacji prosimy o dokładne zapoznanie się z niniejszą instrukcją.
• Aby zmniejszyć ryzyko obrażeń ciała, należy przymocować wentylator bezpośrednio do konstrukcji wsporczej budynku, postępując zgodnie z poniższymi instrukcjami i używać wyłącznie dostarczonych materiałów.
• Aby uniknąć możliwego porażenia prądem elektrycznym, przed instalacją wentylatora należy odłączyć zasilanie, wyłączając przełączniki zasilania na panelu elektrycznym i powiązane przełączniki ścienne. Jeżeli wyłączenie wyłączników zasilania nie jest możliwe, należy zastosować urządzenie ostrzegawcze, np. etykietę na panelu elektrycznym.
• Wszystkie kable muszą spełniać specyfikacje ustanowione przez lokalne i krajowe przepisy elektryczne oraz ANSI/NFPA 70. Jeśli nie znasz się na instalacjach elektrycznych, skonsultuj się z wykwalifikowanym elektrykiem.
• Nie zginaj systemu mocowania ostrzy podczas montażu, przechylania lub czyszczenia ostrzy.
• Nie wkładaj innych przedmiotów pomiędzy łopatki wentylatora.
• Aby zmniejszyć ryzyko pożaru, porażenia prądem lub uszkodzenia silnika, nie należy używać z tym wentylatorem półprzewodnikowego regulatora prędkości. Używaj wyłącznie oryginalnych regulatorów prędkości.
• Urządzenie to może być używane przez dzieci w wieku 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także osoby nieposiadające doświadczenia lub ograniczonej wiedzy, pod warunkiem, że znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostały przeszkolone w zakresie obsługi bezpiecznie używać urządzenia.
• Dzieci nie powinny bawić się tym urządzeniem. Nie powinny również wykonywać czynności związanych z czyszczeniem i konserwacją urządzenia, chyba że ukończyły 8 lat i są pod nadzorem. Dzieci powinny być pod ścisłym nadzorem podczas korzystania z jakiegokolwiek urządzenia.

NOTATKA: Instrukcje i środki ostrożności zawarte w tej instrukcji mogą nie obejmować wszystkich możliwych problemów i sytuacji. Należy zrozumieć, że podczas instalacji i użytkowania wentylatora niezbędny jest zdrowy rozsądek i ostrożność.

LISTA CZĘŚCI

• Ostrożnie otwórz opakowanie i wyjmij zawarte w nim części.
• Położ je na podłodze na dywaniku lub kawałku plastiku wystarczająco dużym, aby zapobiec uszkodzeniom.
• Sprawdź, czy wymienione poniżej przedmioty znajdują się w opakowaniu.

Dekoracyjna pokrywka

Ostrza Pilot

Panel przyłączeniowy

& Kierowca

Części tylko do modelu ze światłem

Dekoracyjny ekran świetlnyPanel LED

PILOT

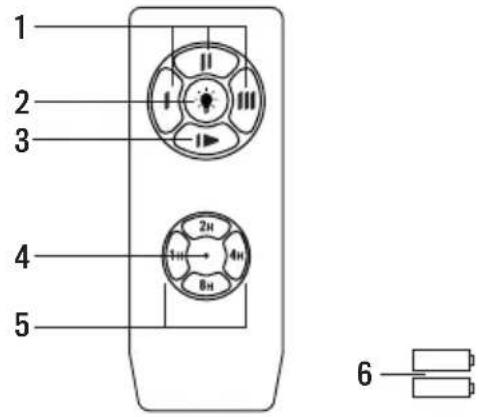

1. Kontrola prędkości
2. ** Przycisk sterowania oświetleniem
3. Wyłącz Buttona
4. Wskaźnik mocy
5. Regulator czasowy
6. Bateria do pilota

** Funkcja tylko dla opcji ze światłem

1 2 3 4 5 6

Ostrzeżenia

1. Proszę używać tego produktu pod odpowiednim napięciem. Zbyt niskie napięcie spowoduje nieprawidłowe działanie.
2. Wyjmij baterie z pilota, jeśli nie będziesz go używać przez dłuższy czas.

Notatka: Ze względów bezpieczeństwa oraz w celu zapewnienia optymalnej pracy należy prawidłowo podłączyć przewód uziemiający.

1. Podczas instalowania wentylatora należy zwrócić uwagę, aby nic nie naciskało na antenę odbiornika lub inne kable, aby zapobiec zwarciu.

KWESTIE: Gdy pilot nie działa sprawdź czy:

• Wentylator ma moc.
• Wentylator jest podłączony prawidłowo.
• Bateria w pilocie jest naładowana.
• W pobliżu znajdują się inne zdalnie sterowane produkty, które działają. Zdalnie sterowane produkty o tej samej częstotliwości, które działają w pobliżu, będą się wzajemnie zakłócać.

INSTRUKCJE INSTALACJI

PRZYGOTOWANIE DO INSTALACJI

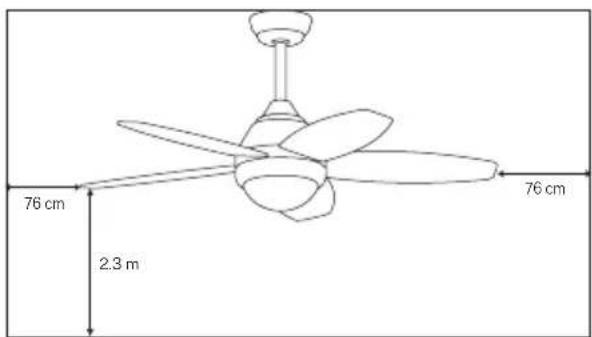

76 cm 2.3 m 76 cm

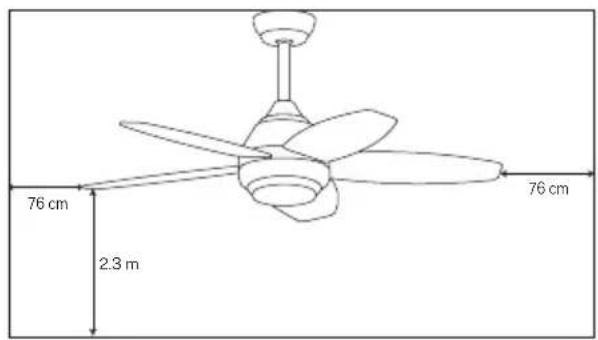

76 cm 2.3 m 76 cm

• Aby uniknąć obrażeń ciała i obrażeń, upewnij się, że wentylator jest zawieszony w miejscu, które umożliwia umieszczenie łopatek co najmniej 2,3 m nad podłogą i 76 cm od najbliższej ściany lub przeszkody.
• Upewnij się, że wspornik montażowy jest odpowiednio przymocowany do konstrukcji budynku i może utrzymać cały ciężar wentylatora.

MONTAŻ WSPORNIKA MONTAŻOWEGO

- Sprawdź, czy sufit, w którym zamierzasz zamontować wentylator, jest stabilny i jest w sta-nie bezpiecznie utrzymać ciężar wentylatora.

- Nie mocuj wspornika montażowego bezpośrednio do sufitów w odległości mniejszej niż 10 mm, aby uniknąć ryzyka poluzowania się i wysunięcia śruby.

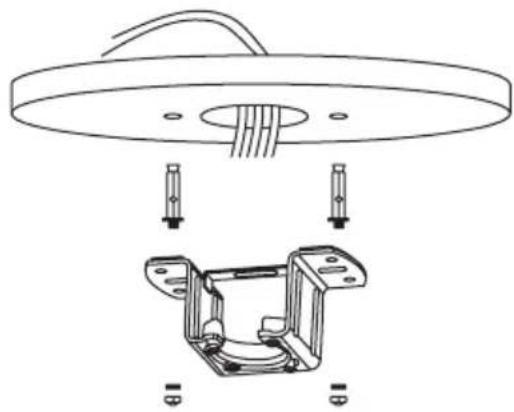

Wywierć niezbędne otwory, a następnie przymocuj wspornik montażowy za pomocą wkrętów do drewna i podkładek do złączy sufitowych.

Wywierć otwory wiertłem o średnicy 8 mm, w zależności od długości śrub rozporowych. Następnie przymocuj wspornik montażowy do sufitu za pomocą śrub rozporowych.

NOTATKA: Wentylator ten można również zamontować w suficie podwieszanym, w tym celu należy użyć śrub mocujących z dźwignią sprężynową (brak w zestawie).

- Zaznacz prawidłowe położenie otworów i przymocuj wspornik sufitowy za pomocą wkrętów z metalowymi kołkami lub wkrętów i podkładek odpowiednich do wybranego rodzaju sufitu.

- Przed zawieszeniem wentylatora sprawdź poprawność montażu wspornika. Wspornik montażowy musi utrzymać cały cieżar wentylatora.

WYBÓR RODZAJU MONTAŻU

Tradycyjny montaż Montaż kątowy

Tradycyjna konfiguracja zwisa z sufitu za pomocą pręta.

Na pochyłych lub sklepionych sufitach zaleca się montaż kątowy.

Wentylator ten można zainstalować zarówno na suficie zwykłym, jak i sklepionym, a długość zawieszenia można wydłużyć za pomocą dłuższego drążka do zawieszania (w zestawie). Do montażu drążka wieszakowego potrzebne będą następujące narzędzia: śrubokręt, śrubokręt płaski, szczypce nastawne lub klucz, drabinka, przecinaki do drutu i taśma izolacyjna.

MONTAŻ DRAŻKA ZAWIESZENIA

• Jeśli chcesz wydłużzyć długość zawieszenia swojego wentylatora, wyjmij kulkę z drążka wieszaka i użyj dodatkowego przedłużacza (w zestawie).
• Jeśli chcesz skorzystać z paska rozszerzenia postępuj zgodnie z poniższą instrukcją:
• Aby zdjąć kulkę z drążka zawieszenia, poluzuj śrubę ustalającą i wyjmij zawleczki.
• Opuść kulę i wyjmij sworzeń blokujący.
• Wyjmij kulkę z drążka wieszaka i włóż ją do dłuższego drążka wieszaka (w górnej części drążka znajduje się otwór na śrubę ustalającą; użyj go do zabezpieczenia drążka).

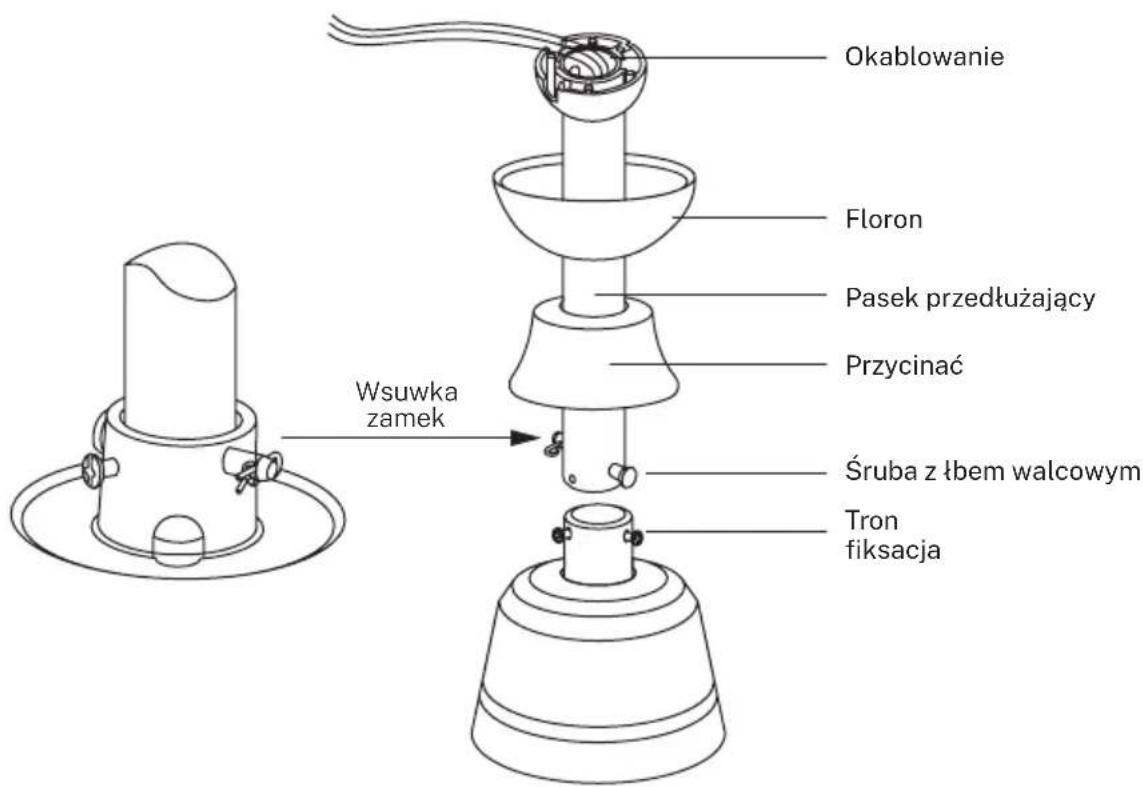

Okablowanie Floron Pasek przedłużający Przycinać Wsuwka zamek Śruba z łbem walcowym Tron fiksacja

1. Włóż sworzeń blokujący w koniec drążka zawieszenia i podnieś kulę. Upewnij się, że sworzeń blokujący jest wyrównany z rowkami wewnątrz kuli i dokręć śrubę ustalającą.
   Rada: Aby ułatwić wprowadzenie przewodów do listwy, owiń przewody taśmą izolacyjną. Pomoże to utrzymać je razem podczas wkładania do paska.
2. Poluzuj śruby mocujące i podkładkę z górnej części obudowy silnika. Usuń szpilki paska (jeśli jeszcze tego nie zrobiłeś). Włóż rozetę przez drażek.
3. Przeciągnij kable przez drążek i wyciągnij nadmiar przewodów z górnej części drążka, aby je dokręcić.
4. Umieść pręt w obudowie silnika i włóż wyjęte wcześniej kołki. Dokręć śruby ustalające i podkładki.
5. Opuść osłonę w stronę obudowy silnika.

POŁĄCZENIE OKABLOWANIA

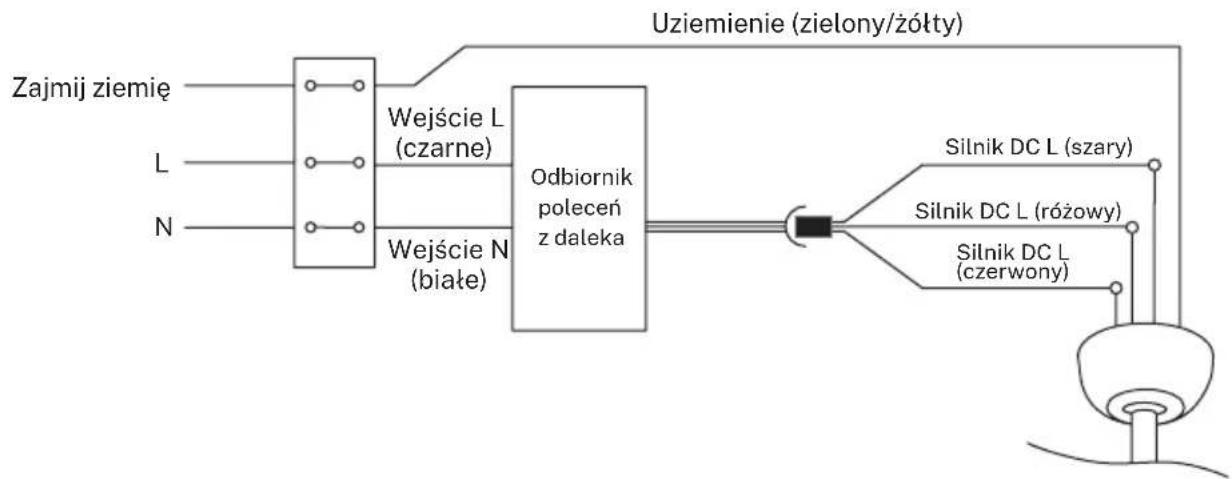

Wykonaj połączenie pomiędzy przewodami odbiornika a przewodami silnika wentylatora, kierując się kolorami. Upewnij się, że połączenie jest szczelne.

ZAWIESZENIE WENTYLATORA

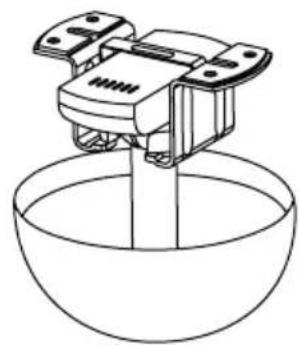

1. Zawiesić obudowę silnika na wsporniku montażowym. Obróć wentylator tak, aby wycięcie w kuli weszło w grzbiet wspornika montażowego.
2. Umieść odbiornik pilota w szczelinie wspornika montażowego, jak pokazano na rysunku.
3. Wkręć dwie śruby w pozycji środkowej w przeciwległe otwory, aż między łbem śruby a krawędzią płyty montażowej pozostanie około 5 mm. Nie zapomnij o umieszczeniu podkładek pomiędzy łbem śruby a wspornikiem montażowym.
4. Wsuń baldachim na wspornik montażowy i dopasuj szczeliny blokujące do dwóch zainstalowanych śrub.
5. Obróć zwieńczenie i dokręć śruby. Włóż dwie pozostałe śruby mocujące do pozostałych dwóch otworów w daszku i mocno dokręć.
6. Po sprawdzeniu i ukończeniu instalacji elektrycznej, popchnij okap do góry, aż wspornik sufitowy i wszystkie kable połączeniowe zostaną zakryte. Dopasuj śruby, dopasowując otwory w daszku do bocznych otworów we wsporniku.

1. Umieść wspornik ostrza i przykręć każde ostrze jedno po drugim, aż zostaną całkowicie zabezpieczone. Nie dokręcaj śrub zbyt mocno.
2. Następnie wyrównaj ze wspornikiem ostrzy i zmontowanymi ostrzami, dopasuj wspornik do silnika wentylatora, wyrównując otwory tak, aby można było je przykręcić.
3. Po zamontowaniu łopatek na korpusie wentylatora wkręć ponownie śruby, upewniając się, że są dobrze zamocowane.

MONTAŻ PANELU KROSOWEGO

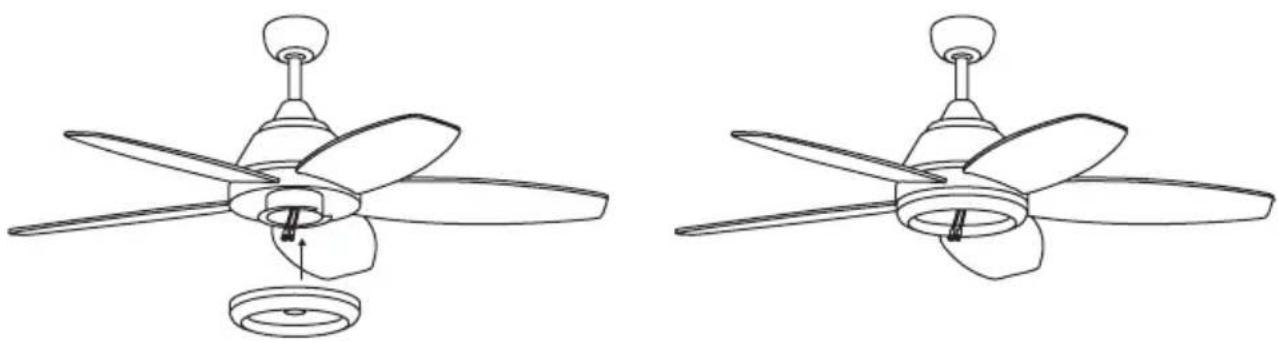

- Przymocuj płytkę do spodu wentylatora, wkładając łby śrub w odpowiednie otwory. Wkręć śruby, a następnie je zabezpiecz.

DEKORACYJNY ZESTAW POKRYWY

*Tylko dla modelu BEZ ŚWIATŁA

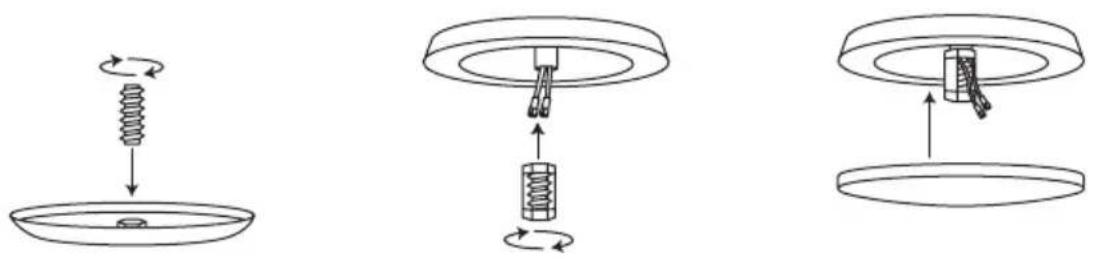

- Po zmontowaniu i zabezpieczeniu płyty przyłączeniowej przykręć ozdobną osłonę do płyty przyłączeniowej za pomocą śruby centralnej.

LEKKI MONTAŻ

\*Tylko dla modelu BEZ ŚWIATŁA

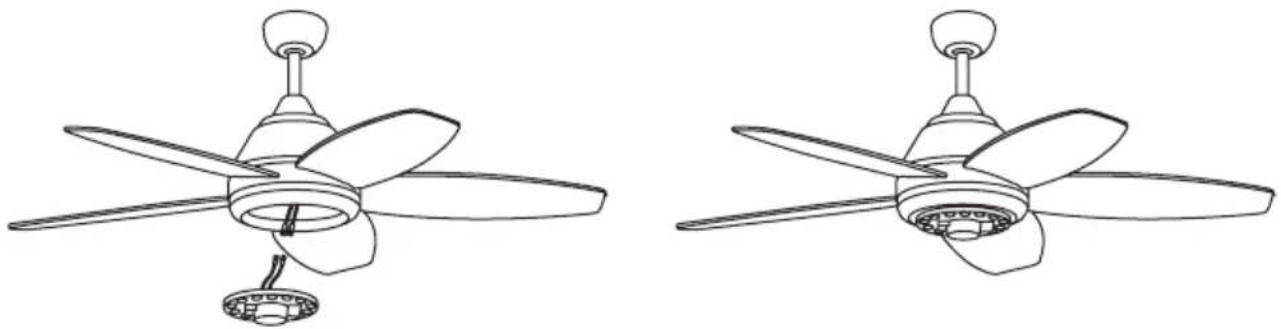

- Połącz pojedyncze gniazda pinowe na płytce zaciskowej z gniazdami na panelu LED. Panel LED jest namagnesowany, dzięki czemu można go przymocować do płytki przyłączeniowej, po prostu łącząc obie części.

Notatka: Podczas instalowania lub wyjmowania tablicy LED należy uważać, aby nie dotknąć wypustek izolacyjnych. Nie dokręcaj śrub zbyt mocno ani nie dokręcaj ich zbyt szybko, ponieważ może to spowodować uszkodzenie zakładek izolacyjnych.

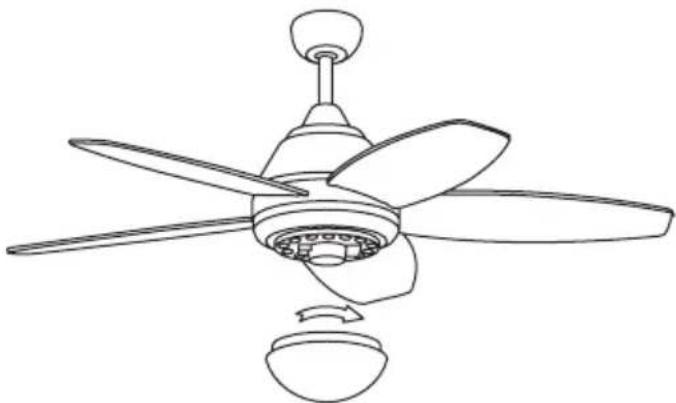

- Na koniec umieść dekoracyjny klosz światła, przykręcając go do płytki LED.

• Sprawdź poprawność działania wentylatora sufitowego, sprawdzając, czy nie obserwuje się dziwnych ruchów lub niewspółosiowości w żadnej części wentylatora.
• Jeśli zauważysz jakikolwiek rodzaj buczenia/wibracji, możesz przystąpić do regulacji ostrzy za pomocą zestawu do wyważania.
• Zestaw ten zawiera samoprzylepne przeciwwagi i klipsy w kształcie litery „U”.
• Wyłącz wentylator sufitowy.
• Możesz umieścić klips na środku dowolnego ostrza i sprawdzić, czy wibracje zmniejszają się.
• Włącz wentylator i sprawdź. Jeśli nie widać żadnych zmian, wyłącz wentylator i dodaj kolejny klips na innym ostrzu lub użyj samoprzylepnych ciężarków.

Zgodnie z wytycznymi europejskimi 2012/19 / UE i 2015/863 / UE, odnoszące się do ograniczenia stosowania niebezpiecznych substancji w urządzeniach elektrycznych, oprócz usuwania odpadów. Przekreślony symbol na pojemniku znajdujący się na opakowaniu oznacza obowiązek utylizacji produktu po zakończeniu jego okresu użytkowania w miejscu innym niż inne odpady. W związku z tym użytkownik musi dostarczyć wyrób, gdy nie jest już używany, do odpowiedniego oddzielnego punktu zbiórki odpadów elektronicznych i elektrotechnicznych lub zwrócić go sprzedawcy przy zakupie nowego urządzenia równoważnego typu, jednego lub wymiany. innych. Odpowiednio zróżnicowana zbiórka nieużywanego urządzenia do kolejnych przyjaznych dla środowiska procesów recyklingu, przetwarzania i unieszkodliwiania pomaga uniknąć możliwych negatywnych skutków dla środowiska i zdrowia oraz sprzyja recyklingowi materiałów, z których składa się urządzenie. Nieuczciwe usuwanie produktu przez użytkownika oznacza zastosowanie sankcji przewidzianych prawem.
