GEBRUIKSAANWIJZING Wind Flowood Create

Locatie- en installatievereisten 60

Mechanische tips 60

Elektrische tips 60

Beveiligingsinstructies 61

Onderdelen lijst 62

afstandsbediening 63

Installatie instructies 63

Installatie voorbereiding 63

Het installeren van de montagebeugel 64

Keuze van montagetype 64

Installatie van ophangstang 65

Bedrading aansluiting 66

Ophanging van de ventilator 66

Installatie van het mes 67

Patchpaneelmontage 67

Decoratieve dekselmontage 67

lichte montage 68

Controleer de installatie 68

DEUTSCH

Bedankt dat u voor onze plafondventilator hebt gekozen. Lees de instructies zorgvuldig door voordat u dit apparaat gebruikt en om een optimaal gebruik ervan te garanderen.

De hier genoemde veiligheidsmaatregelen verminderen het risico op brand, elektrische schokken en letsel als ze correct worden opgevolgd. Bewaar de handleiding op een veilige plaats voor toekomstig gebruik, evenals het aankoopbewijs en de doos. Geef deze instructies, indien van toepassing, aan de toekomstige eigenaar van het apparaat.

Volg altijd de basisveiligheidsinstructies en maatregelen ter voorkoming van gevaren wanneer u een elektrisch apparaat gebruikt. De fabrikant is niet verantwoordelijk voor schade die voortvloeit uit het niet opvolgen van deze instructies door de gebruiker.

LOCATIE- EN INSTALLATIEVEREISTEN

MECHANISCHE TIPS

• Conform veiligheidsvoorschriften moet het laagste punt van de ventilatorbladen zich minimaal 2,3 meter boven de grond bevinden.
• Zorg ervoor dat de gekozen locatie niet toelaat dat de roterende messen in contact komen met voorwerpen.
• Controleer of de plafondbalken stevig vastzitten en groot en sterk genoeg zijn om het gewicht van de ventilator te dragen.
• Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, moet u ervoor zorgen dat de montagebeugel van de ventilator rechtstreeks aan de gebouwconstructie wordt bevestigd. NIET monteren in een verdeelkast.
• De montagebeugel moet stevig worden vastgeschroefd aan een ondersteunende constructie, zoals een betonnen dak, staalconstructie of houten frame. Als er een houten frame wordt toegevoegd, moet dit stevig tussen twee balken worden gespijkerd of geschroefd.
• Om het risico op persoonlijk letsel en materiële schade te verminderen, mag u de verticale stang of ventilatorbladen niet buigen of beschadigen wanneer u de ventilator hanteert of installeert. Als u schade aan het product constateert, neem dan contact op met onze klantenservice voordat u doorgaat met de installatie van de ventilator.
• Zorg ervoor dat de ventilator stevig aan het plafond is bevestigd. Alle bevestigingsschroeven moeten worden gecontroleerd en indien nodig opnieuw worden vastgedraaid voordat de ventilator wordt gestart.

ELEKTRISCHE TIPS

• Schakel de stroom uit voordat u werkzaamheden aan de plafondventilator uitvoert en schakel de stroomonderbreker uit. Om mogelijke elektrische schokken te voorkomen, moet u controleren of de stroom is uitgeschakeld bij de zekeringkast of het stroomonderbrekerpaneel voordat u de bedrading aansluit.
• De ventilator, montagebeugel en verlichtingsapparatuur moeten op aarde worden aangesloten. Controleer of alle verbindingen goed geïsoleerd zijn.
• Controleer en bevestig dat alle verbindingen correct en veilig zijn. Nadat alle elektrische aansluitingen zijn gemaakt, bergt u alle kabels veilig op.
• Probeer deze ventilator niet te bedienen met een wandschakelaar of afstandsbediening die niet door de fabrikant is goedgekeurd voor gebruik met de ventilator. Gebruik geen solid state-controller. Als u een niet-goedgekeurde wandschakelaar of afstandsbediening gebruikt, vervalt uw garantie.
• Sluit de plafondventilator niet aan op een dimmerschakelaar.

Wanneer u een elektrisch apparaat gebruikt, moeten altijd de volgende fundamentele veiligheidsmaatregelen in acht worden genomen.

• Lees deze handleiding zorgvuldig door voordat u met de installatie begint.
• Om het risico op persoonlijk letsel te verminderen, bevestigt u de ventilator rechtstreeks aan de draagstructuur van het gebouw volgens deze instructies en gebruikt u uitsluitend het meegeleverde materiaal.
• Om mogelijke elektrische schokken te voorkomen, moet u, voordat u uw ventilator installeert, de stroom uitschakelen door de stroomschakelaars op het elektrische paneel en de bijbehorende wandschakelaars uit te schakelen. Als het niet mogelijk is de stroomschakelaars uit te schakelen, gebruik dan een waarschuwingsapparaat, zoals een label op het elektrische paneel.
• Alle kabels moeten voldoen aan de specificaties van lokale en nationale elektrische codes en ANSI/NFPA 70. Als u niet bekend bent met elektrische installaties, raadpleeg dan een gekwalificeerde elektricien.
• Buig het mesbevestigingssysteem niet tijdens het installeren, kantelen of reinigen van de messen.
• Steek geen andere voorwerpen tussen de ventilatorbladen.
• Om het risico op brand, elektrische schokken of motorschade te verminderen, mag u bij deze ventilator geen solid-state snelheidsregelaar gebruiken. Gebruik uitsluitend de originele snelheidsregelaars.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of met een gebrek aan ervaring of beperkte kennis, op voorwaarde dat zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of die is opgeleid in het gebruik ervan. het apparaat veilig.
• Kinderen mogen niet met dit apparaat spelen. Ze mogen ook geen schoonmaak- en onderhoudswerkzaamheden aan het apparaat uitvoeren, tenzij ze ouder zijn dan 8 jaar en onder toezicht staan. Kinderen moeten nauwlettend in de gaten worden gehouden als ze een apparaat gebruiken.

OPMERKING: De instructies en veiligheidsmaatregelen in deze handleiding dekken mogelijk niet alle mogelijke problemen en situaties. U dient te begrijpen dat zowel gezond verstand als voorzichtigheid essentieel zijn bij de installatie en het gebruik van de ventilator.

ONDERDELEN LIJST

• Open voorzichtig de verpakking en verwijder de meegeleverde onderdelen.
• Plaats ze op de vloer op een kleed of een stuk plastic dat groot genoeg is om schade te voorkomen.
• Controleer of de onderstaande voorwerpen zich in de verpakking bevinden.

Decoratieve hoes Decoratiewedop

Bevestigingsschroeven

Messen Afstandsbedieningansluitpaneel

& Bestuurder

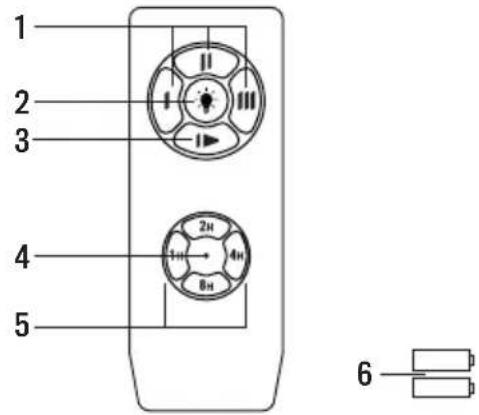

1. Snelheidscontrole
2. ** Lichtbedieningsknop
3. Schakel Botton uit
4. Stroomindicator
5. Timer
6. Batterij voor afstandsbediening

1 2 3 4 5 2H 8H 6

** Functie alleen voor de optie met licht

Waarschuwingen

1. Gebruik dit product onder de juiste spanning. Een te lage spanning zal resulteren in een mislukte werking.
2. Haal de batterijen uit de afstandsbediening als u deze langere tijd niet gaat gebruiken.
   Opmerking: Om veiligheidsredenen en om een optimale werking te garanderen, dient u de aardedraad correct aan te sluiten.
3. Zorg er bij het installeren van de ventilator voor dat er niets op de ontvangstantenne of andere kabels drukt om kortsluiting te voorkomen.

PROBLEMEN: Wanneer de afstandsbediening niet werkt, controleer dan of:

• De ventilator heeft stroom.
• De ventilator is correct aangesloten.
• De batterij in de afstandsbediening is opgeladen.
• Er zijn andere op afstand bestuurbare producten in de buurt en in gebruik. Op afstand bediende producten met dezelfde frequentie die in de buurt werken, zullen elkaar storen.

• Om persoonlijk letsel en letsel te voorkomen, moet u ervoor zorgen dat de ventilator op een locatie wordt gehangen waar de bladen zich op een afstand van 2,3 m of meer van de vloer en 76 cm van de dichtstbijzijnde muur of obstakel bevinden.
• Zorg ervoor dat de montagebeugel voldoende aan de bouwconstructie is bevestigd en het volledige gewicht van de ventilator kan dragen.

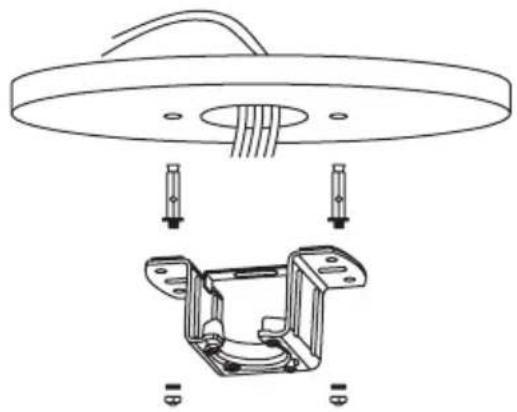

HET INSTALLEREN VAN DE MONTAGEBEUGEL

• Controleer of het plafond waar u de ventilator wilt monteren stabiel is en het gewicht van de ventilator veilig kan dragen.
• Bevestig de montagebeugel niet rechtstreeks op plafonds van minder dan 10 mm om te voorkomen dat de schroef losraakt en eruit komt.

Boor de benodigde gaten en bevestig vervolgens de montagebeugel met de houtschroeven en ringen aan de plafondverbindingen.

Boor gaten met een boor van 8 mm, afhankelijk van de lengte van de expansieschroeven. Bevestig vervolgens de montagebeugel aan het plafond met de expansieschroeven.

OPMERKING: Deze ventilator kan ook in een verlaagd plafond gemonteerd worden, hiervoor dient u bevestigingsschroeven met veerhendel te gebruiken (niet meegeleverd).

- Markeer de juiste positie van de gaten en bevestig de plafondsteun met behulp van de schroeven met metalen pluggen of schroeven en ringen die geschikt zijn voor het gekozen plafondtype.

- Controleer of de beugel correct is geïnstalleerd voordat u de ventilator ophangt. De montagebeugel moet het gehele gewicht van de ventilator dragen.

KEUZE VAN MONTAGETYPE

Traditionele montage Hoek montage

De traditionele opstelling hangt met een stang aan het plafond.

Hoekmontage wordt aanbevolen op schuine of gewelfde plafonds.

Deze ventilator kan zowel op een normaal als op een gewelfd plafond worden geïnstalleerd en kan de ophanglengte verlengen met de langere ophangstang (meegeleverd). Om het hangertje te installeren heeft u het volgende gereedschap nodig: een schroevendraaier, platte schroevendraaier, verstelbare tang of moersleutel, laddertje, draadknipper en isolatietape.

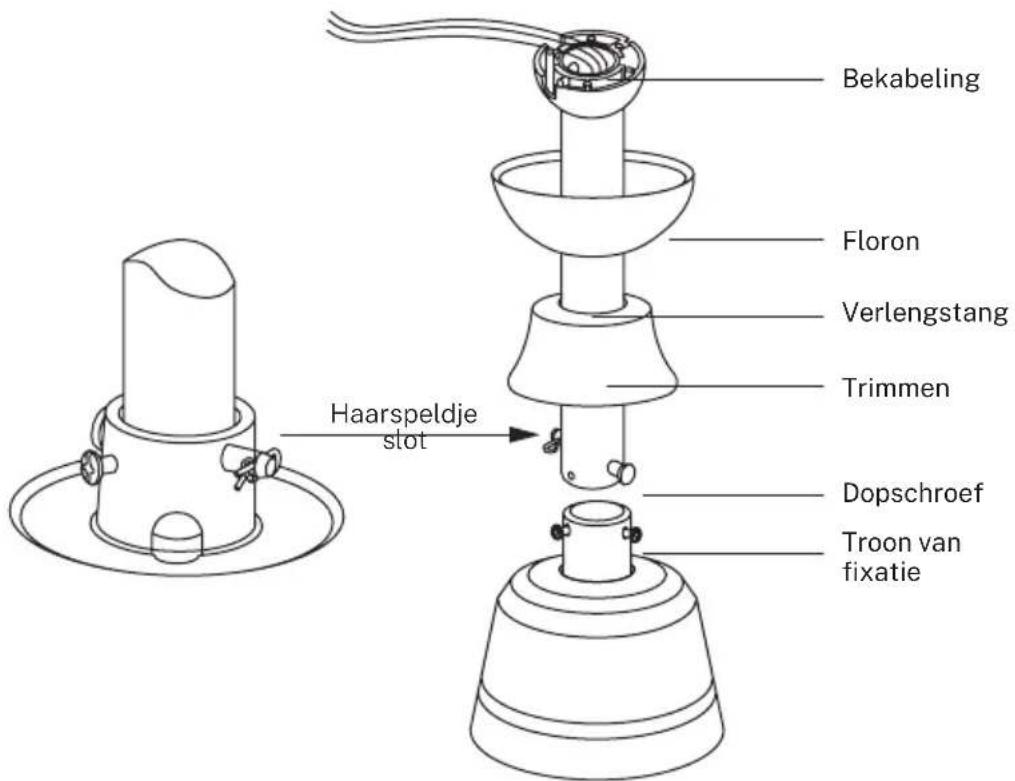

INSTALLATIE VAN OPHANGSTANG

• Als je de ophanglengte van je ventilator wilt vergroten, verwijder dan de bal van de ophangstang en gebruik de extra verlengstang (meegeleverd).

• Als u het verlengstuk wilt gebruiken, volgt u de volgende instructies:

• Om de kogel van de ophangstang te verwijderen, draait u de stelschroef los en verwijdert u de splitpennen.

• Laat de kogel zakken en verwijder de borgpen.
• Haal de bal uit het hangertje en plaats deze in het langere hangertje (de bovenkant van het staafje heeft een gat voor de stelschroef; gebruik deze om het staafje vast te zetten).

Bekabeling Floron Verlengstang Trimmen Haarspeldje slot Dopschroef Troon van fixatie

1. Steek de borgpen in het uiteinde van de ophangstang en breng de kogel omhoog. Zorg ervoor dat de borgpen op één lijn ligt met de groeven in de kogel en draai de stelschroef vast.

Advies: Om het gemakkelijker te maken de draden in de stang te steken, plaatst u wat isolatietape rond de draden. Dit zal je helpen ze bij elkaar te houden terwijl je ze in de staaf steekt.

1. Maak de montageschroeven en sluitring los van de bovenkant van het motorhuis. Verwijder de stuurpennen (als u dat nog niet heeft gedaan). Steek de rozet door de staaf.
2. Leid de kabels door de stang en trek de overtollige kabels vanaf de bovenkant van de stang om ze strak te trekken.
3. Plaats de staaf in het motorhuis en steek de pinnen erin die u eerder hebt verwijderd. Draai de stelschroeven en ringen vast.
4. Laat de kap zakken in de richting van het motorhuis.

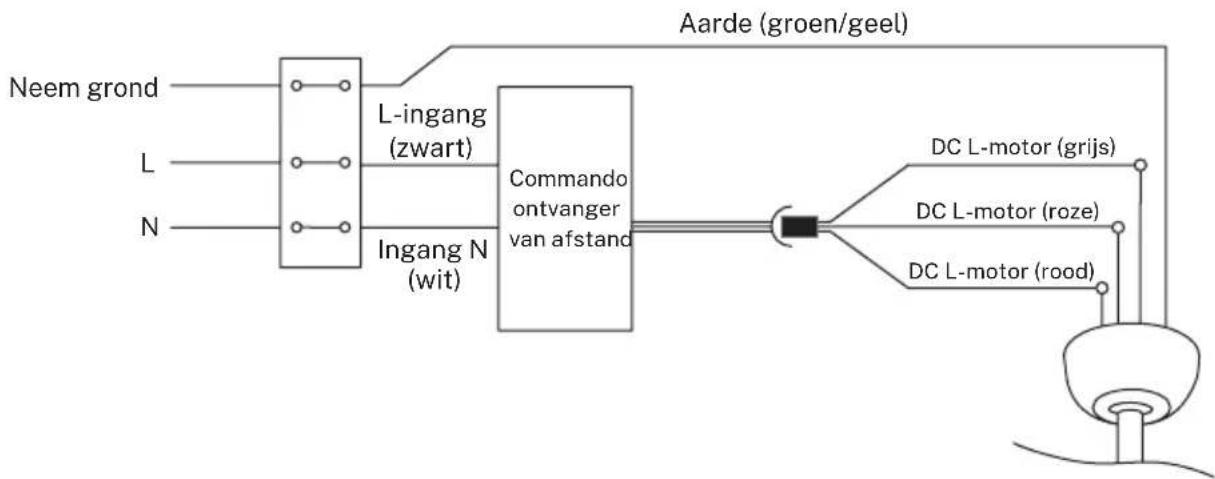

BEDRADING AANSLUITING

Maak de verbinding tussen de draden van de ontvanger en de draden van de ventilatormotor volgens de kleuraanduidingen. Zorg ervoor dat de verbinding goed vastzit.


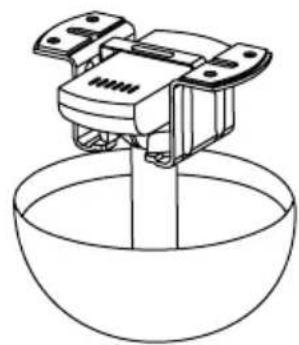

OPHANGING VAN DE VENTILATOR

1. Hang het motorhuis aan de montagebeugel. Draai de ventilator zo dat de inkeping in de kogel in de rand van de montagebeugel valt.
2. Plaats de ontvanger van de afstandsbediening in de sleuf van de montagebeugel, zoals weergegeven in de afbeelding.
3. Draai twee schroeven in de middelste positie in tegenover elkaar liggende gaten totdat en ongeveer 5 mm ruimte is tussen de schroefkop en de rand van de montageplaat. Vergeet niet om ringen tussen de schroefkop en de montagebeugel te plaatsen.
4. Schuif de kap op de montagebeugel en lijn de vergrendelingssleuven uit met de twee ge-installeerde schroeven.
5. Draai de kruisbloem en draai de schroeven vast. Installeer de twee resterende montage-schroeven in de andere twee gaten in de kap en draai ze stevig vast.
6. Nadat de elektrische installatie is gecontroleerd en voltooid, duwt u de kap omhoog totdat de plafondsteun en alle aansluitkabels bedekt zijn. Breng de schroeven op één lijn door de gaten in de kap uit te lijnen met de zijgaten in de beugel.

1. Plaats de messteun en schroef elk mes één voor één vast totdat ze volledig vastzitten. Draai de schroeven niet te vast.
2. Lijn vervolgens uit met de bladsteun en de gemonteerde bladen, monteer de steun op de ventilatormotor en lijn de gaten uit om ze te kunnen vastschroeven.
3. Zodra de bladen op het ventilatorhuis zijn gemonteerd, draait u de schroeven er weer in en zorgt u ervoor dat ze perfect vastzitten.

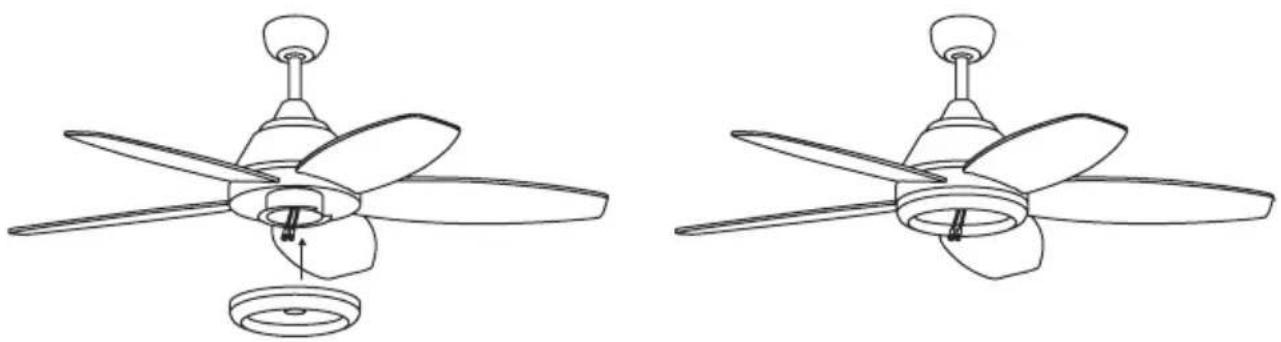

PATCHPANEELMONTAGE

- Bevestig de plaat aan de onderkant van de ventilator door de schroefkoppen in de daarvoor bestemde gaten te steken. Draai de schroeven erin en zet ze vervolgens vast.

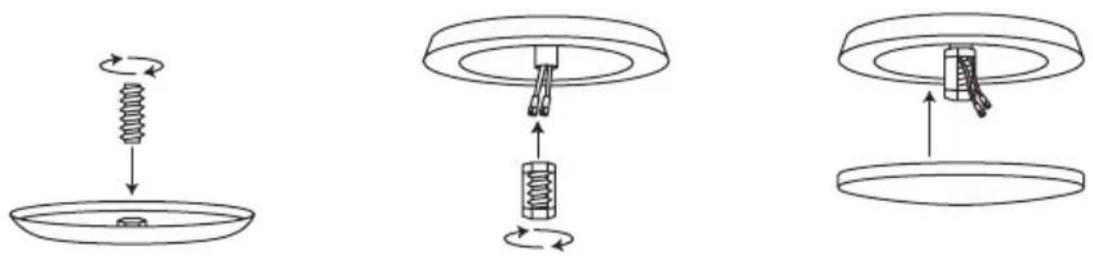

DECORATIEVE DEKSELMONTAGE

*Alleen voor het model ZONDER LICHT

- Nadat de verbindingsplaat is gemonteerd en vastgezet, schroeft u de decoratieve afdekking met behulp van de centrale schroef terug op de verbindingsplaat.

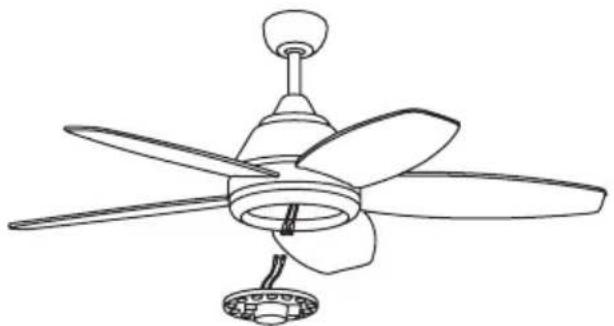

LICHTE MONTAGE

*Alleen voor het model ZONDER LICHT

- Sluit de enkelpolige aansluitingen op het breakout-bord aan op die op het LED-paneel. Het LED-paneel is gemagnetiseerd, zodat het aan het aansluitbord kan worden bevestigd door simpelweg beide delen in elkaar te zetten.

Opmerking: Zorg ervoor dat u tijdens het installeren of verwijderen van de LED-kaart de isolatielipjes niet aanraakt. Draai de schroeven niet te vast en draai ze niet te snel in, omdat dit schade aan de isolatielippen kan veroorzaken.

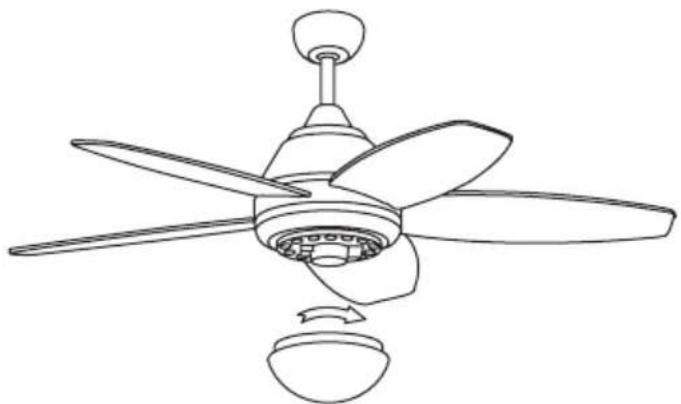

- Plaats ten slotte de decoratieve lampenkap door deze op de LED-plaat te schroeven.

• Controleer de juiste werking van de plafondventilator en controleer of er geen vreemde bewegingen of verkeerde uitlijning worden waargenomen in enig deel van de ventilator.
• Als u enige vorm van brom/trilling opmerkt, kunt u doorgaan met het afstellen van de bladen met de balanceerset.
• Deze set heeft zelfklevende contragewichten en "u"-vormige clips.
  • Schakel de plafondventilator uit.
• Je kunt de clip in het midden van elk mes plaatsen en controleren of de trilling afneemt.
• Zet de ventilator aan en controleer. Als er geen verandering wordt waargenomen, schakelt u de ventilator uit en bevestigt u nog een clip aan een ander mes of gebruikt u de zelfklevende gewichten.

Volgens de Europese richtlijnen 2012/19 / EU en 2015/863 / EU, met betrekking tot de vermindering van het gebruik van gevaarlijke stoffen in elektrische apparaten, naast de verwijdering van afval. Het doorgekruiste symbool op de container op de verpakking geeft de verplichting aan dat het product aan het einde van zijn nuttige levensduur op een andere plaats dan ander afval moet worden afgevoerd. Daarom moet de gebruiker het apparaat, wanneer het niet langer wordt gebruikt, afleveren bij het juiste gedifferentieerde inzamelingscentrum voor elektronisch en elektrotechnisch afval, of het terugbrengen naar de verkoper op het moment van aankoop van een nieuw apparaat van een gelijkwaardig type, een apparaat of een wijziging. van andere. De gepaste gedifferentieerde inzameling van het ongebruikte apparaat voor de opeenvolgende milieuvriendelijke recycling-, verwerkings- en verwijderingsprocessen draagt bij tot het vermijden van mogelijke negatieve effecten op het milieu en de gezondheid, en bevordert de recycling van de materialen waaruit het apparaat bestaat. De onrechtmatige verwijdering van het product door de gebruiker impliciert de toepassing van de wettelijke sancties.
