Wind Flowood - Ventilateur Create - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond
Marque	Create
Modèle	Wind Flowood
Hauteur minimale d'installation	2,3 m du sol
Distance minimale aux murs/obstacles	76 cm
Type de montage	Plafond standard ou incliné (voûté)
Nombre de pales	5 (non confirmé, selon illustration)
Télécommande incluse	Oui, sans fil
Fonctionnalités de la télécommande	Contrôle de vitesse, minuterie, fonction lumière (selon modèle)
Type d'alimentation	Réseau électrique domestique (220-240 V, 50 Hz)
Consignes de sécurité importantes	Couper l'alimentation avant installation ; ne pas utiliser de variateur ; fixer solidement à la structure
Matériaux	Acier, plastique, verre (abat-jour)
Kit d'équilibrage inclus	Oui (contrepoids autocollants et clips)
Entretien	Nettoyer avec un chiffon doux ; ne pas plier les pales
Garantie	Non spécifiée, contacter le service après-vente
Certifications	Conforme aux directives européennes 2012/19/EU et 2015/863/EU

FOIRE AUX QUESTIONS - Wind Flowood Create

Quelle est la hauteur minimale d'installation du ventilateur ?

La hauteur minimale recommandée est de 2,3 mètres entre le sol et le point le plus bas des pales.

Puis-je installer ce ventilateur sur un plafond incliné ?

Oui, le ventilateur peut être installé sur un plafond incliné ou voûté en utilisant le montage en angle avec la tige de suspension fournie.

Comment utiliser la télécommande ?

La télécommande permet de contrôler la vitesse (boutons de contrôle de vitesse), d'activer la minuterie et d'allumer/éteindre la lumière (selon le modèle). Assurez-vous que les piles sont installées et que le récepteur est correctement connecté.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que le ventilateur est alimenté, que les connexions sont correctes, que la pile de la télécommande est chargée et qu'aucun autre produit télécommandé à proximité n'interfère (même fréquence).

Comment nettoyer le ventilateur ?

Utilisez un chiffon doux et sec pour nettoyer les pales et le boîtier. Ne pliez pas les pales et n'utilisez pas de produits abrasifs. Coupez l'alimentation avant le nettoyage.

Comment équilibrer les pales en cas de vibrations ?

Utilisez le kit d'équilibrage fourni : placez un clip en U au centre d'une pale, allumez le ventilateur et testez. Si les vibrations persistent, ajoutez des contrepoids autocollants sur la pale concernée.

Quel type de câblage est nécessaire ?

Le ventilateur doit être connecté à une alimentation secteur avec mise à la terre. Suivez le schéma de câblage fourni : branchez les fils du récepteur (noir, blanc, etc.) aux fils du moteur selon les couleurs. Coupez toujours le disjoncteur avant de câbler.

Puis-je utiliser un variateur de lumière avec ce ventilateur ?

Non, n'utilisez jamais un variateur avec ce ventilateur. Utilisez uniquement la télécommande d'origine ou un interrupteur mural approuvé par le fabricant.

Comment remplacer les piles de la télécommande ?

Ouvrez le compartiment des piles (généralement à l'arrière de la télécommande) et insérez des piles neuves en respectant la polarité. Retirez les piles si la télécommande n'est pas utilisée pendant une longue période.

Que faire si le ventilateur fait du bruit ou vibre après installation ?

Vérifiez que toutes les vis sont bien serrées et que les pales sont correctement fixées. Utilisez le kit d'équilibrage pour réduire les vibrations. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI Wind Flowood Create

Exigences d'emplacement et d'installation 33

Conseils de mécanicien 33

Conseils électriques 33

Consignes de sécurité 34

Liste des pieces 35

Télécommande 36

Instructions d'installation 36

Préparation de l'installation 36

Installation du support de montage 37

Choix du type de montage 37

Pose de barre de suspension 38

Connexion du câblage 39

Suspension de ventilateur 39

Installation de la lame 40

Montage sur panneau de brassage 40

Assemblage du couvercle décoratif 40

ensemble léger 41

Vérifier l'installation 41

INDEX

ITALIANO

Merci d'avoir choisi notre ventilateur de plafond. Avant d'utiliser cet appareil et pour garantir sa meilleure utilisation, veuillez lire attentivement la notice.

Les mesures de sécurité répertoriées ici réduisent le risque d'incendie, de choc électrique et de blessure lorsqu'elles sont correctement suivies. Veuillez conserver le manuel dans un endroit sûr pour référence future, ainsi que le reçu de vente et la boîte. Le cas échéant, remettez ces instructions au futur propriétaire de l'appareil.

Suivez toujours les instructions de sécurité de base et les mesures de prévention des risques lorsque vous utilisez un appareil électrique. Le fabricant ne sera pas responsable de tout dommage résultant du non-respect par l'utilisateur de ces instructions.

EXIGENCES D'EMPLACEMENT ET D'INSTALLATION

CONSEILS DE MÉCANICIEN

• Conformément aux règles de sécurité, le point le plus bas des pales du ventilateur doit être à au moins 2,3 mètres du sol.
• Assurez-vous que l'emplacement choisi ne permet pas aux lames rotatives d'entrer en contact avec des objets.
• Vérifiez que les solives du plafond sont sécurisées, suffisamment grandes et solides pour supporter le poids du ventilateur.
• Pour réduire le risque d'incendie, de choc électrique ou de blessure, assurez-vous que le support de montage du ventilateur est fixé directement à la structure du bâtiment. Ne pas monter dans une boîte de distribution.
• Le support de montage doit être solidement boulonné à une structure de support, telle qu'un toit en béton, une structure en acier ou une charpente en bois. Si une charpente en bois est ajoutée, elle doit être clouée ou vissée solidement entre deux solives.
• Pour réduire le risque de blessures corporelles et de dommages matériels, ne pliez pas et n'endommagez pas la tige verticale ou les pales du ventilateur lors de la manipulation ou de l'installation du ventilateur. Si vous détectez des dommages sur le produit, contactez notre service après-vente avant de procéder à l'installation du ventilateur.
• Assurez-vous que le ventilateur est solidement fixé au plafond. Toutes les vis de fixation doivent être vérifiées et resserrées chaque fois que nécessaire avant de démarrer le ventilateur.

CONSEILS ÉLECTRIQUES

• Coupez l'alimentation avant d'effectuer des travaux sur le ventilateur de plafond et coupez le disjoncteur. Pour éviter tout risque de choc électrique, vérifiez que l'alimentation est coupée au niveau de la boîte à fusibles ou du panneau de disjoncteurs avant le câblage.
• Le ventilateur, le support de montage et l'équipement d'éclairage doivent être connectés à une terre. Vérifiez que toutes les épissures sont bien isolées.
• Vérifiez et confirmez que toutes les connexions sont correctes et sécurisées. Une fois toutes les connexions électriques effectuées, rangez tous les câbles en toute sécurité.
• N'essayez pas de contrôler ce ventilateur à partir d'un interrupteur mural ou d'une télécommande qui n'est pas approuvé par le fabricant pour une utilisation avec le ventilateur. N'utilisez pas de contrôleur à semi-conducteurs. L'utilisation d'un interrupteur mural ou d'une télécommande non approuvé annulera votre garantie.
• Ne connectez pas le ventilateur de plafond à un variateur.

Lors de l'utilisation d'un appareil électrique, les précautions de sécurité de base suivantes doivent toujours être respectées.

• Veuillez lire attentivement ce manuel avant de commencer l'installation.
• Pour réduire le risque de blessures, fixez le ventilateur directement à la structure de support du bâtiment en suivant ces instructions et utilisez uniquement le matériel fourni.
• Pour éviter tout risque de choc électrique, avant d'installer votre ventilateur, débranchez l'alimentation en éteignant les interrupteurs d'alimentation du panneau électrique et les interrupteurs muraux associés. S'il n'est pas possible d'éteindre les interrupteurs d'alimentation, utilisez un dispositif d'avertissement tel qu'une étiquette sur le panneau électrique.
• Tous les câbles doivent répondre aux spécifications établies par les codes électriques locaux et nationaux et ANSI/NFPA 70. Si vous n'êtes pas familier avec les installations électriques, consultez un électricien qualifié.
• Ne pliez pas le système de fixation des lames lors de l'installation, de l'inclinaison ou du nettoyage des lames.
• N'insérez pas d'autres objets entre les pales du ventilateur.
• Pour réduire le risque d'incendie, de choc électrique ou de dommages au moteur, n'utilisez pas de régulateur de vitesse à semi-conducteurs avec ce ventilateur. Utilisez uniquement les régulateurs de vitesse d'origine.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissances limitées, à condition qu'ils soient supervisés par une personne responsable de leur sécurité ou ayant été formée à son utilisation. l'appareil en toute sécurité.
• Les enfants ne doivent pas jouer avec cet appareil. Ils ne doivent pas non plus effectuer de tâches de nettoyage et d'entretien sur l'appareil, sauf s'ils ont plus de 8 ans et sont supervisés. Les enfants doivent être étroitement surveillés lorsqu'ils utilisent un appareil.

NOTE: Les instructions et précautions de sécurité contenues dans ce manuel peuvent ne pas couvrir tous les problèmes et situations possibles. Vous devez comprendre que le bon sens et la prudence sont essentiels lors de l'installation et de l'utilisation du ventilateur.

LISTE DES PIECES

• Ouvrez soigneusement l'emballage et retirez les pièces incluses à l'intérieur.
• Placez-les au sol sur un tapis ou un morceau de plastique suffisamment grand pour éviter tout dommage.
• Vérifiez que les objets listés ci-dessous se trouvent à l'intérieur de l'emballage.

Couverture décorative

Des vis

Vis de fixation

Couvercle décoratif

Lames Télécommande

Panneau de connexion

& Conducteur

Pièces uniquement pour le modèle AVEC LUMIÈRE

Écran lumineux décoratifPanneau DEL

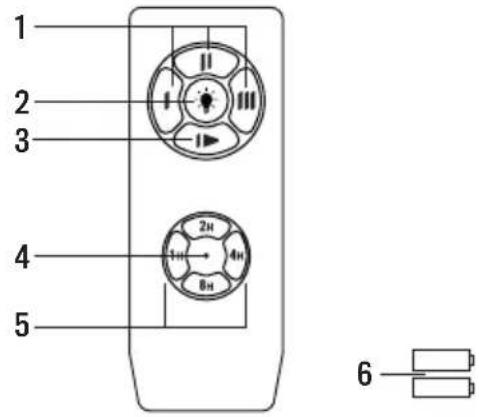

TÉLÉCOMMANDE

1. Contrôle de vitesse
2. ** Bouton de contrôle de la lumière
3. Désactiver le bouton
4. Indicateur d'alimentation
5. Minuteur
6. Batterie pour télécommande

1 2 3 4 5 6

** Fonction uniquement pour l'option avec lumière

Avertissements

1. Veuillez utiliser ce produit sous la bonne tension. Une tension trop basse entraînera un échec de fonctionnement.
2. Retirez les piles de la télécommande si vous ne comptez pas l'utiliser pendant une longue période.
   Note: Pour des raisons de sécurité et pour garantir un fonctionnement optimal, connectez correctement le fil de terre.
3. Lors de l'installation du ventilateur, assurez-vous que rien n'appuie sur l'antenne du récepteur ou sur d'autres câbles pour éviter un court-circuit.

PROBLÈMES: Lorsque la télécommande ne fonctionne pas, vérifiez si :

• Le ventilateur est alimenté.
• Le ventilateur est correctement connecté.
• La batterie de la télécommande est chargée.
- Il existe d'autres produits télécommandés à proximité et en fonctionnement. Les produits télécommandés ayant la même fréquence et fonctionnant à proximité interféreront les uns avec les autres.

INSTRUCTIONS D'INSTALLATION

PRÉPARATION DE L'INSTALLATION

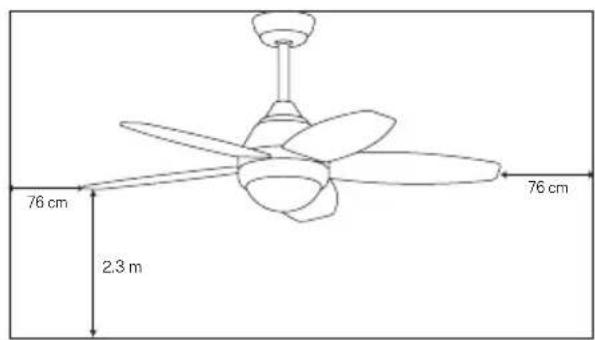

76 cm 2.3 m 76 cm

76 cm 2.3 m 76 cm

• Pour éviter les blessures et les blessures, assurez-vous que le ventilateur est suspendu à un endroit permettant aux pales d'être à 2,3 m ou plus du sol et à 76 cm du mur ou de l'obstacle le plus proche.
• Assurez-vous que le support de montage est correctement fixé à la structure du bâtiment et peut supporter tout le poids du ventilateur.

INSTALLATION DU SUPPORT DE MONTAGE

• Vérifiez que le plafond sur lequel vous comptez monter le ventilateur est stable et capable de supporter en toute sécurité le poids du ventilateur.
• Ne fixez pas le support de montage directement sur des plafonds de moins de 10 mm pour éviter tout risque de desserrage et de sortie de la vis.

Percez les trous nécessaires, puis fixez le support de montage avec les vis à bois et les rondelles aux joints du plafond.

toit en béton

Percez des trous avec un foret de 8 mm, en fonction de la longueur des vis d'expansion. Ensuite, fixez le support de montage au plafond avec les vis d'expansion.

NOTE: Ce ventilateur peut également être installé dans un faux plafond, pour cela vous devez utiliser des vis de fixation avec levier à ressort (non fournies).

• Marquez la position correcte des trous et fixez le support de plafond à l'aide des vis avec chevilles métalliques ou des vis et rondelles adaptées au type de plafond choisi.
• Vérifiez la bonne installation du support avant de suspendre le ventilateur. Le support de montage doit supporter tout le poids du ventilateur.

CHOIX DU TYPE DE MONTAGE

Assemblage traditionnel Montage en angle

La configuration traditionnelle est suspendue au plafond avec une tige.

Le montage en angle est recommandé sur les plafonds inclinés ou voûtés.

Ce ventilateur peut être installé aussi bien sur un plafond ordinaire que sur un plafond voûté, et peut étendre la longueur de suspension grâce à la tige de suspension plus longue (fournie). Pour installer la barre de suspension, vous aurez besoin des outils suivants : un tournevis, un tournevis à tête plate, une pince ou une clé réglable, un escabeau, une pince coupante et du ruban isolant.

POSE DE BARRE DE SUSPENSION

• Si vous souhaitez étendre la longueur de suspension de votre ventilateur, retirez la boule de la tige de suspension et utilisez la tige d'extension supplémentaire (incluse).

• Si vous souhaitez utiliser la barre d'extension, suivez les instructions suivantes :

• Pour retirer la boule de la tige de suspension, desserrez la vis de réglage et retirez les goupilles fendues.

• Abaissez la boule et retirez la goupille de verrouillage.
• Retirez la boule de la barre de suspension et insérez-la dans la barre de suspension la plus longue (le haut de la barre a un trou pour la vis de réglage ; utilisez-le pour fixer la barre).

Câblage Floron Barre d'extension Garniture Goupille verrouillage Vis à capuchon Trône de fixation

1. Insérez la goupille de verrouillage dans l'extrémité de la tige de suspension et soulevez la boule. Assurez-vous que la goupille de verrouillage est alignée avec les rainures à l'intérieur de la bille et fixez la vis de réglage.

Conseil: Pour faciliter l'insertion des fils dans la barre, placez du ruban isolant autour des fils. Cela vous aidera à les garder ensemble lorsque vous les insérerez dans la barre.

1. Desserrez les vis de montage et la rondelle du haut du boîtier du moteur. Retirez les broches de la barre (si ce n'est pas déjà fait). Insérez la rosace à travers la barre.
2. Enfilez les câbles à travers la barre et tirez les câbles en excès depuis le haut de la barre pour les serrer.
3. Placez la barre à l'intérieur du boîtier du moteur et insérez les broches que vous avez retirées plus tôt. Serrez les vis de réglage et les rondelles.
4. Abaissez le capot vers le carter du moteur.

CONNEXION DU CÂBLAGE

Effectuer la connexion entre les fils du récepteur et les fils du moteur du ventilateur en suivant les indications de couleur. Assurez-vous que la connexion est serrée.

SUSPENSION DE VENTILATEUR

1. Accrochez le boîtier du moteur au support de montage. Faites pivoter le ventilateur de manière à ce que l'encoche de la boule s'engage dans la crête du support de montage.
2. Placez le récepteur de télécommande dans la fente du support de montage comme indiqué sur la figure.
3. Enfoncez deux vis en position médiane dans des trous opposés jusqu'à ce qu'il y ait environ 5 mm entre la tête de vis et le bord de la plaque de montage. N'oubliez pas de placer des rondelles entre la tête de vis et le support de montage.
4. Faites glisser l'auvent sur le support de montage et alignez les fentes de verrouillage avec les deux vis installées.
5. Tournez l'embout et serrez les vis. Installez les deux vis de montage restantes dans les deux autres trous de l'auvent et serrez fermement.
6. Une fois l'installation électrique vérifiée et terminée, poussez le auvent vers le haut jusqu'à ce que le support plafond et tous les câbles de connexion soient recouverts. Faites correspondre les vis en alignant les trous de l'auvent avec les trous latéraux du support.

1. Placez le support de lame et vissez chaque lame une à une jusqu'à ce qu'elles soient complètement fixées. Ne serrez pas trop les vis.
2. Alignez ensuite avec le support de pales et les pales assemblées, montez le support sur le moteur du ventilateur en alignant les trous pour pouvoir les visser.
3. Une fois les pales montées sur le corps du ventilateur, revissez les vis en vous assurant qu'elles sont parfaitement fixées.

MONTAGE SUR PANNEAU DE BRASSAGE

- Fixez la plaque au bas du ventilateur en insérant les têtes de vis dans les trous prévus. Vissez les vis, puis fixez-les.

ASSEMBLAGE DU COUVERCLE DÉCORATIF

*Uniquement pour le modèle SANS LUMIÈRE

- Une fois la plaque de connexion assemblée et fixée, revissez le cache décoratif sur la plaque de connexion à l'aide de la vis centrale.

ENSEMBLE LÉGER

*Uniquement pour le modèle SANS LUMIÈRE

- Connectez les prises à broche unique de la carte de dérivation à celles du panneau LED. Le panneau LED est magnétisé et se fixe donc à la carte de connexion en assemblant simplement les deux pièces.

Note: Lors de l'installation ou du retrait de la carte LED, veillez à ne pas toucher les languettes isolantes. Ne serrez pas trop les vis et ne les vissez pas trop rapidement car cela pourrait endommager les languettes isolantes.

- Enfin, placez l'abat-jour décoratif en le vissant sur la plaque LED.

• Vérifiez le bon fonctionnement du ventilateur de plafond, en vérifiant qu'aucun mouvement étrange ou désalignement n'est observé dans aucune partie du ventilateur.
• Si vous remarquez un quelconque type de bourdonnement/vibration, vous pouvez procéder au réglage des pales avec le kit d'équilibrage.
• Ce kit comprend des contrepoids autocollants et des clips en forme de « U ».
• Éteignez le ventilateur de plafond.
• Vous pouvez placer le clip au centre de n'importe quelle lame et vérifier si les vibrations diminuent.
• Allumez le ventilateur et vérifiez. Si aucun changement n'est constaté, éteignez le ventilateur et ajoutez un autre clip sur une autre lame ou utilisez les poids adhésifs.

Selon les Directives européennes 2012/19/EU et 2015/863/EU, relatives à la limitation de l'utilisation de substances dangereuses dans les équipements électriques, et à l'élimination des déchets. Le symbole de la poubelle rayée qui se trouve sur l'emballage indique l'obligation d'éliminer le produit, à la fin de sa vie utile, dans un endroit séparé des autres déchets. Par conséquent, l'utilisateur doit remettre l'appareil, lorsqu'il cesse d'être utilisé, dans un centre de collecte sélective de déchets électroniques et électro-techniques approprié, ou doit le restituer au vendeur au moment de l'achat d'un nouvel appareil similaire. La collecte sélective et adéquate de l'appareil inutilisé pour les différents procédés de recyclage, traitement et déchets écologiquement compatibles, contribue à éviter de possibles impacts négatifs sur l'environnement et la santé, et favorise le recyclage des matériaux composant l'appareil. Jeter le produit de façon abusive entraîne l'application des sanctions prévues par la loi.

Pièces uniquement pour le modèle AVEC LUMIÈRE
