MANUAL DE USUARIO Wind Flowood Create

Requisitos de ubicación e instalación 15

Consejos mecánicos 15

Consejos eléctricos 15

Instrucciones de seguridad 16

Lista de piezas 17

Mando a distancia 18

Instrucciones de instalación 18

Preparación de la instalación 18

Instalación del soporte de montaje 19

Elección del tipo de montaje 19

Instalación de la barra de suspensión 20

Conexión del cableado 21

Suspensión del ventilador 21

Montaje de las aspas 22

Montaje del panel de conexiones 22

Montaje del panel led y la pantalla decorativa 22

Montaje de la luz 23

Comprobar la instalación 23

FRANÇAIS

Gracias por elegir nuestro ventilador de techo. Antes de utilizar este electrodoméstico y para asegurar su mejor uso, por favor, lea detenidamente las instrucciones.

Las medidas de seguridad aquí indicadas reducen el riesgo de incendio, descarga eléctrica y lesiones cuando se siguen correctamente. Guarde el manual en un lugar seguro para futuras referencias, así como el recibo de compra y la caja. Si procede, entregue estas instrucciones al futuro propietario del electrodoméstico.

Siempre siga las instrucciones básicas de seguridad y las medidas de prevención de riesgos cuando utilice un electrodoméstico eléctrico. El fabricante no se responsabilizará de ningún daño derivado del incumplimiento de estas instrucciones por parte del usuario.

REQUISITOS DE UBICACIÓN E INSTALACIÓN

CONSEJOS MECÁNICOS

• Conforme a la normativa en materia de seguridad, el punto más bajo de las aspas del ventilador debe distar como mínimo 2,3 metros del suelo.
• Asegúrese de que la ubicación elegida no permita que las aspas giratorias entren en contacto con ningún objeto.
• Compruebe que las vigas del techo sean seguras y lo suficientemente grandes y fuertes como para soportar el peso del ventilador.
• Para reducir el riesgo de incendio, descarga eléctrica o lesión corporal, compruebe que el soporte de montaje del ventilador esté fijado directamente a la estructura del edificio. No lo monte en una caja de distribución.
• El soporte de montaje debe estar bien atornillado a una estructura portante, como un techo de hormigón, una estructura de acero o un marco de madera. Si se añade un marco de madera, este debe clavarse o atornillarse de forma segura entre dos vigas.
• Para reducir el riesgo de daños corporales y materiales, no doble ni dañe la varilla vertical o las aspas del ventilador al manipularlo o instalarlo. Si detecta algún deterioro en el producto, contacte con nuestro servicio posventa antes de proceder a la instalación del ventilador.
• Asegúrese de que el ventilador esté bien sujeto al techo. Todos los tornillos de fijación deben revisarse y volverse a apretar siempre que sea necesario antes de poner en marcha el ventilador.

CONSEJOS ELÉCTRICOS

• Corte la electricidad antes de realizar cualquier tarea en el ventilador de techo y apague el disyuntor de alimentación de la electricidad. Para evitar posibles descargas eléctricas, compruebe que la electricidad esté cortada en la caja de fusibles o el panel de disyuntores antes de proceder al cableado.
• El ventilador, el soporte de montaje y el equipo de iluminación deben conectarse a una toma de tierra. Compruebe que todos los empalmes estén bien aislados.
• Compruebe y confirme que todas las conexiones sean correctas y seguras. Una vez realizadas todas las conexiones eléctricas, guarde bien todos los cables.
• No trate de controlar este ventilador desde un interruptor de pared o un mando a distancia que no estén homologados por el fabricante para su uso con el ventilador. No use un controlador de estado sólido. El uso de un interruptor de pared o de un mando a distancia no homologados anulará la garantía.
• No conecte el ventilador de techo a un regulador de intensidad.

Al utilizar cualquier aparato eléctrico, deben observarse siempre las siguientes precauciones básicas de seguridad.

• Lea este manual con detenimiento antes de empezar la instalación.
• Para reducir el riesgo de sufrir cualquier daño personal, acople el ventilador directamente a la estructura de soporte del edificio siguiendo estas instrucciones y utilice únicamente el material proporcionado.
• Para evitar posibles descargas eléctricas, antes de instalar su ventilador, desconecte la corriente apagando los interruptores de potencia del cuadro eléctrico y los interruptores de pared asociados. Si no es posible apagar los interruptores de potencia, utilice un dispositivo de advertencia como una etiqueta en el cuadro eléctrico.
• Todos los cables deben cumplir las especificaciones establecidas según los códigos eléctricos locales y nacionales y ANSI/NFPA 70. Si no está familiarizado con las instalaciones eléctricas, acuda a un electricista cualificado.
• No doble el sistema de acoplamiento de las aspas mientras las instala, las inclina o las limpia.
• No inserte otros objetos entre las aspas del ventilador.
• Para reducir el riesgo de incendio, descarga eléctrica o daño en el motor, no utilice un regulador de velocidad de estado sólido con este ventilador. Utilice únicamente los reguladores de velocidad originales.
• Este electrodoméstico puede ser utilizado por niños de 8 años en adelante y personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia o conocimientos limitados, siempre que estén supervisados por una persona responsable de su seguridad o que haya sido formada para usar el aparato de forma segura.
• Los niños no deben jugar con este aparato. Tampoco deben realizar tareas de limpieza y mantenimiento del aparato a menos que sean mayores de 8 años y estén supervisados. Es necesario supervisar a los niños de cerca cuando utilicen cualquier electrodoméstico.

NOTA: Las instrucciones y precauciones de seguridad que aparecen en este manual pueden no abarcar todos los problemas y situaciones posibles. Debe entender que tanto el sentido común como la precaución son esenciales para la instalación y el uso del ventilador.

LISTA DE PIEZAS

• Abra con cuidado el embalaje y retire las piezas que se incluyen en su interior.
• Colóquelas en el suelo sobre una alfombra o un trozo de plástico lo suficientemente grande para evitar cualquier daño.
• Compruebe que los objetos que se detallan a continuación se encuentran en el interior del embalaje.

Tornillos de fijación

Aspas Mando a distancia panel de conexión

& Driver

Piezas solo para el modelo CON LUZ

Pantalla decorativa de la luzPanel LED

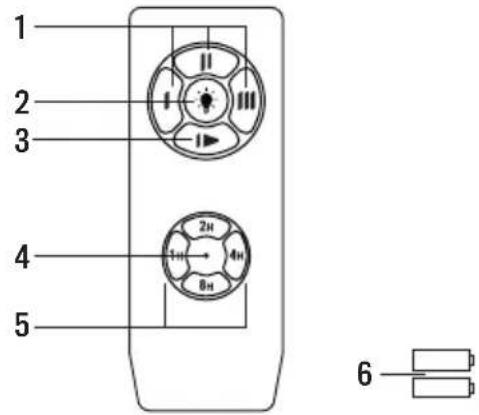

1. Control de velocidad
2. **Botón de control de la luz
3. Botón de apagado
4. Indicador de encendido
5. Temporizador
6. Pila para el mando

1 2 3 4 5 2H 8H 6

** Función solo para la opción con luz

Advertencias

1. Utilice este producto bajo la tensión correcta. Un voltaje demasiado bajo resultará en una operación fallida.
2. Retire las pilas del mando si no lo va a utilizar durante mucho tiempo.
   Nota: Por motivos de seguridad y para garantizar un óptimo funcionamiento, conecte el cable de tierra correctamente.
3. Cuando instale el ventilador, asegúrese de que nada presiona la antena del receptor u otros cables para evitar que se produzca un cortocircuito.

PROBLEMAS: Cuando el mando a distancia no funcione, compruebe si:

• El ventilador tiene corriente.
• El ventilador está correctamente conectado.
• La pila en el mando a distancia está cargada.
• Hay otros productos controlados por mando a distancia cerca y en funcionamiento. Productos teledirigidos con la misma frecuencia que estén funcionando con proximidad, interferirán entre ellos.

INSTRUCCIONES DE INSTALACIÓN

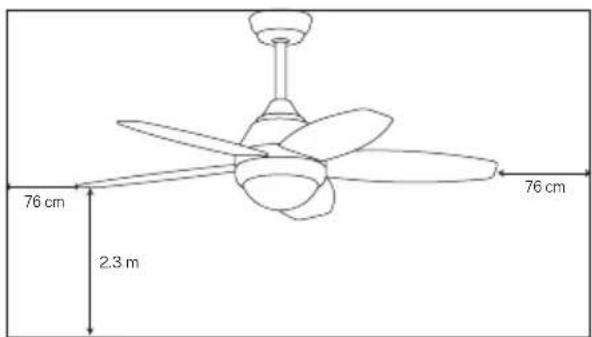

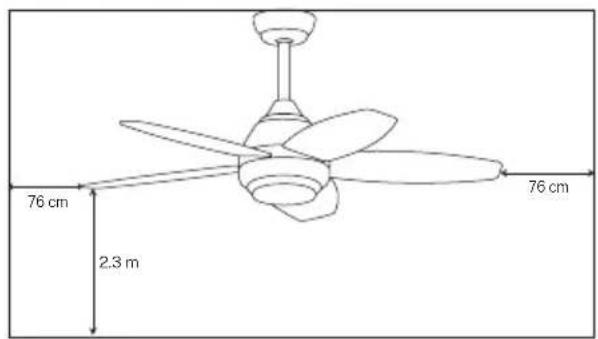

PREPARACIÓN DE LA INSTALACIÓN

76 cm 2.3 m 76 cm

76 cm 2.3 m 76 cm

• Para evitar daños personales y heridas, asegúrese de que el lugar donde va a colgar el ventilador permite que las aspas estén a una distancia igual o superior a 2,3 m del suelo y 76 cm de la pared u obstáculo más cercano.
• Asegúrese de que el soporte de montaje está sujetada de manera adecuada a la estructura del edificio y que puede aguantar todo el peso del ventilador.

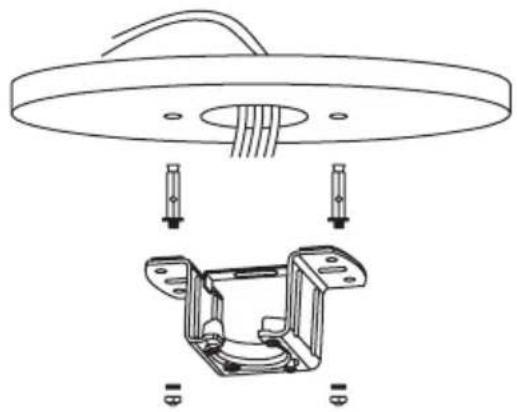

INSTALACIÓN DEL SOPORTE DE MONTAJE

- Compruebe que el techo donde desea montar el ventilador es estable y capaz de soportar con seguridad el peso del ventilador.

- No fije el soporte de montaje directamente en techos de menos de 10 mm para evitar el riesgo de que el tornillo se afloje y se salga.

Realice los agujeros necesarios y después fije el soporte de montaje con los tornillos y las arandelas para madera en las uniones del techo.

Realice orificios con una broca de 8 mm, de acuerdo con la longitud de los tornillos de expansión. Seguidamente, fije el soporte de montaje al techo con los tornillos de expansión.

NOTA: Este ventilador también puede ser instalado en un falso techo, para ello debe utilizar tornillos de fijación con palanca de resorte (no incluidos).

- Marque la posición correcta de los agujeros y fije el soporte de techo utilizando los tornillos con anclaje metálico o tornillos y arandelas adecuados al tipo de techo elegido.

- Verifique la correcta instalación del soporte antes de colgar el ventilador. El soporte de montaje debe de soportar todo el peso del ventilador.

ELECCIÓN DEL TIPO DE MONTAJE

Montaje tradicional Montaje en ángulo

El montaje tradicional cuelga del techo con una barra.

El montaje en ángulo se recomienda en techos inclinados o abovedados.

Este ventilador se puede instalar tanto en un techo normal como en uno abovedado, y puede extender la longitud de suspensión con la barra de suspensión más larga (suministrada). Para instalar la barra de suspensión necesitará las siguientes herramientas: un destornillador, un destornillador de cabeza plana, alicates ajustables o una llave inglesa, una escalera de tijera, un corta-cables y cinta aislante.

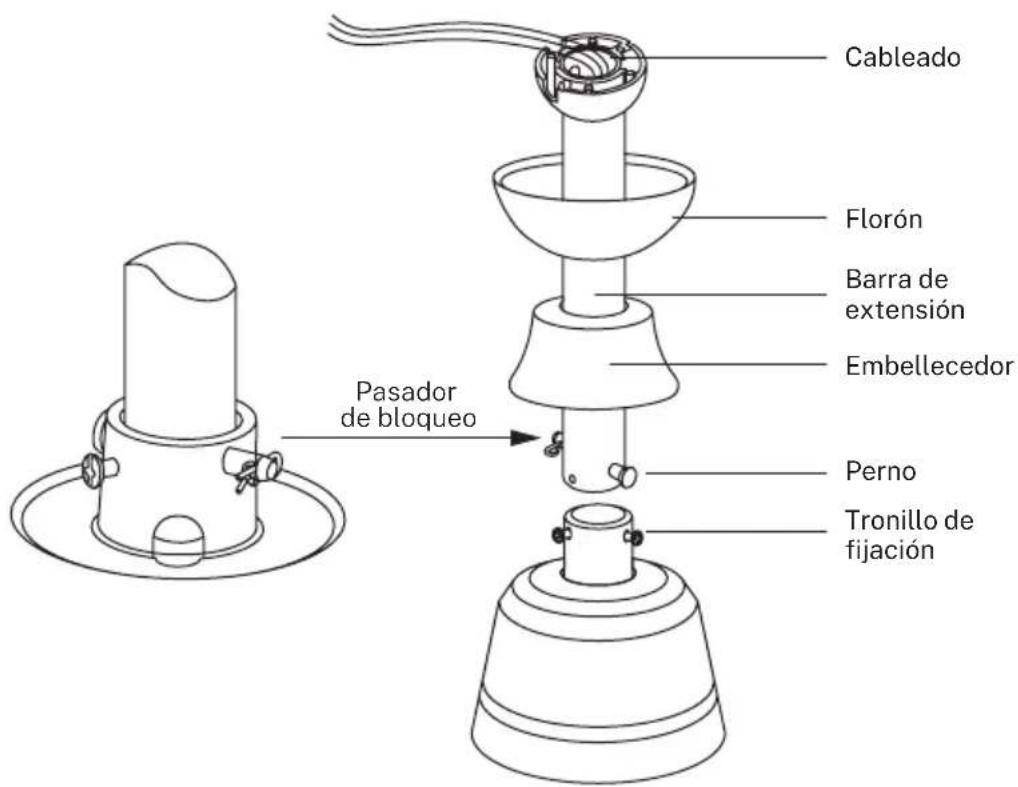

INSTALACIÓN DE LA BARRA DE SUSPENSIÓN

• Si quiere extender la longitud de cuelgue de su ventilador, retire la bola de la barra de suspensión y utilice la barra adicional de extensión (incluida).

• Si quiere utilizar la barra de extensión, siga las siguientes instrucciones:

• Para retirar la bola de la barra de suspensión, afloje el tornillo de fijación y retire los pasadores.

• Baje la bola y retire el pasador de bloqueo.
• Saque la bola de la barra de suspensión e introdúzcala en la barra de suspensión más larga (la parte superior de la barra tiene un agujero para el tornillo de fijación; utilícelo para fijar la barra).

Cableado Florón Barra de extension Embellecedor Pasador de bloqueo Perno Tronillo de fijación

1. Inserte el pasador de bloqueo en el extremo de la barra de suspensión y eleve la bola. Asegúrese de que el pasador de bloqueo está alineado con las ranuras del interior de la bola y fije el tornillo de fijación.

Consejo: Para facilitar la introducción de los cables en la barra, coloque un poco de cinta aislante alrededor de los cables. Esto le ayudará a mantenerlos juntos mientras los inserta en la barra.

1. Afloje los tornillos de fijación y la arandela de la parte superior de la carcasa del motor. Retire los pasadores de la barra (si no lo ha hecho aún). Introduzca el florón por la barra.
2. Pase los cables por la barra y tire del sobrante de los cables desde la parte superior de la barra para ajustarlos.
3. Coloque la barra dentro de la carcasa del motor e inserte los pasadores que retiró anteriormente. Ajuste los tornillos de fijación y las arandelas.
4. Baje el florón hacia la carcasa del motor.

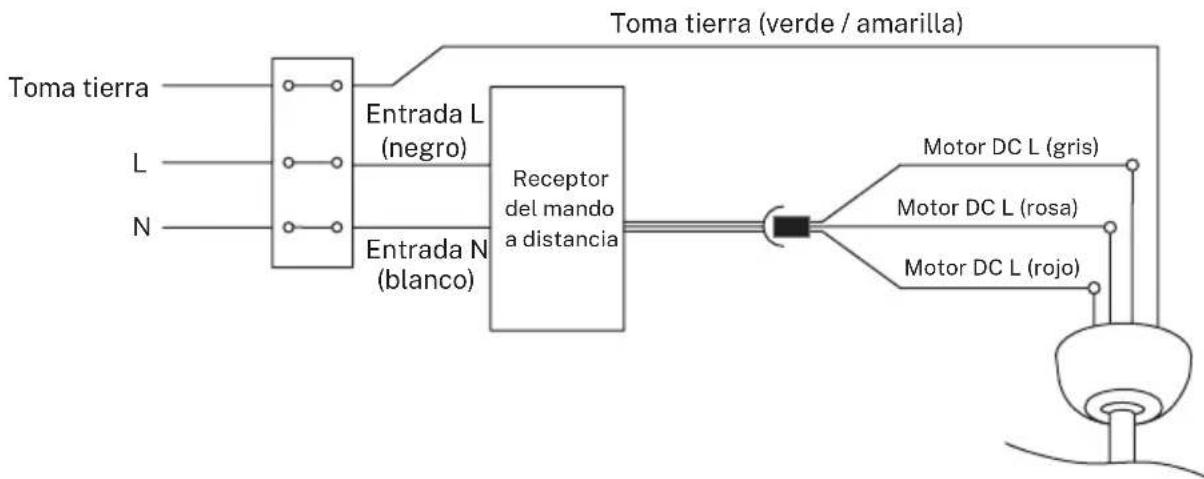

CONEXIÓN DEL CABLEADO

Realice la conexión entre los cables del receptor y los cables del motor del ventilador siguiendo las indicaciones de color. Asegúrese de que la conexión esté firme.


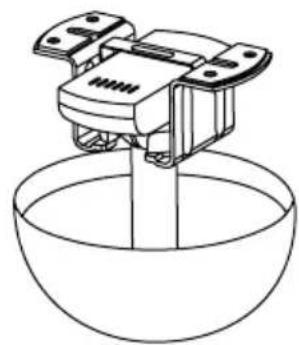

SUSPENSIÓN DEL VENTILADOR

1. Cuelgue la carcasa del motor en el soporte de montaje. Gire el ventilador para que la muesca en la bola se enganche en la cresta del soporte de montaje.
2. Coloque el receptor del mando a distancia en la ranura del soporte de montaje como se muestra en la figura.
3. Coloque dos tornillos en la posición intermedia en agujeros opuestos hasta que haya aproximadamente 5 mm entre la cabeza del tornillo y el borde de la placa de montaje. No olvide colocar arandelas entre la cabeza del tornillo y el soporte de montaje.
4. Deslice el florón sobre el soporte de montaje y alinee las ranuras de bloqueo con los dos tornillos instalados.
5. Gire el florón y apriete los tornillos. Instale los dos tornillos de montaje restantes en los otros dos orificios del florón y apriete firmemente.
6. Una vez comprobada y terminada la instalación eléctrica, empuje el florón hacia arriba hasta conseguir tapar el soporte de techo y todos los cables de conexión. Haga coincidir los tornillos alineando los agujeros del florón con los agujeros laterales del soporte.

1. Coloque el soporte de las aspas y atornille una a una cada aspa hasta que queden totalmente sujetas. No apriete los tornillos demasiado.
2. Después alinee con el soporte de las aspas y las aspas montadas encaje el soporte al motor del ventilador alineando los agujeros para poder atornillarlos.
3. Una vez montadas las aspas en el cuerpo del ventilador atornille de nuevo los tornillos asegurándose que quedan perfectamente sujetos.

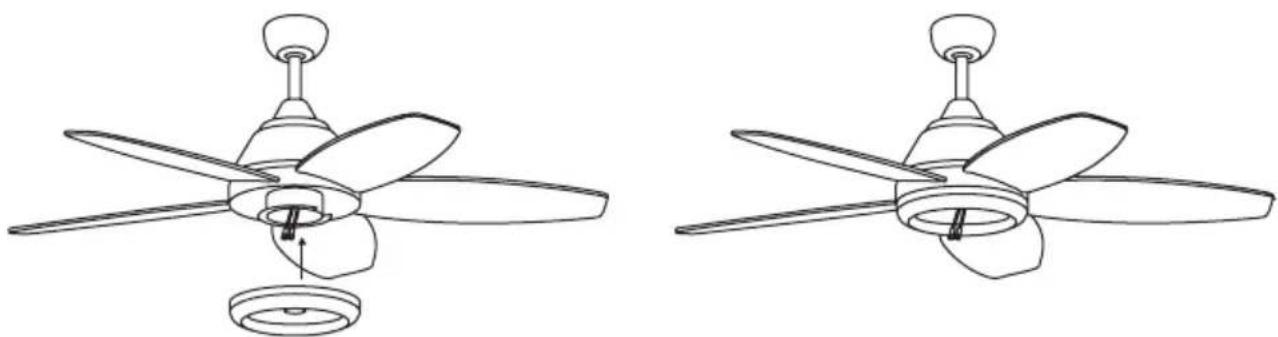

MONTAJE DEL PANEL DE CONEXIONES

- Enganche la placa a la parte inferior del ventilador insertando las cabezas de los tornillos en los orificios destinados a ello. Enrosque los tornillos y después asegúrelos.

MONTAJE DEL PANEL LED Y LA PANTALLA DECORATIVA

*Solo para el modelo SIN LUZ

- Una vez montada y fijada la placa de conexiones, atornillar nuevamente la tapa decorativa a la placa de conexiones mediante el tornillo central.

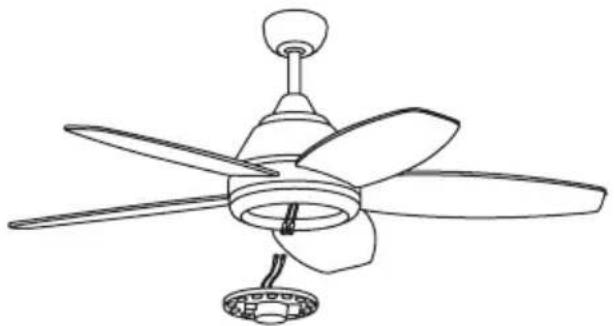

MONTAJE DE LA LUZ

\*Solo para el modelo SIN LUZ

- Conecte los enchufes de clavija única de la placa de conexiones con los del panel LED. El panel LED está magnetizado así que se acopla a la placa de conexiones simplemente juntando ambas piezas.

Nota: Mientras esté instalando o retirando la placa LED, procure no tocas las pestañas aislantes. No apriete los tornillos en exceso ni los enrosque con rapidez ya que podría causar daños en las pestañas aislantes.

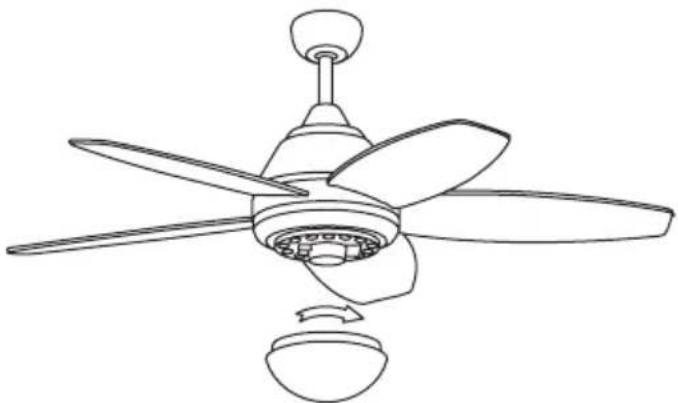

- Por último coloque la pantalla decorativa de la luz enroscándola sobre la placa LED.

COMPROBAR LA INSTALACIÓN

• Compruebe el correcto funcionamiento del ventilador de techo, revisando que no se observe algún movimiento extraño o desajuste en alguna pieza del ventilador.
• En el caso de que se pueda apreciar algún tipo de zumbido/vibración, puede proceder a ajustar las aspas con el kit de balaceo.
• En este kit dispone de contrapesos autoadhesivos y clips en forma de "u".
• Apague le ventilador de techo.
• Puede poner el clip en el centro de cualquier aspa y revisar si la vibración disminuye.
• Encienda el ventilador y compruebe. Si no se aprecia cambio, apague el ventilador y añada otro clip en otra aspa o use los contrapesos adhesivos.

Según las directrices europeas 2012/19/eu y 2015/863/eu, relativas a la reducción del uso de sustancias peligrosas en los aparatos eléctricos, además del desecho de residuos. El símbolo tachado del contenedor que se encuentra en el packaging indica la obligación de que el producto, al final de su vida útil, deberá depositarse en un lugar separado de los demás residuos. Por lo tanto el usuario deberá entregar el aparato, cuando deje de utilizarse, a los adecuados centro de recogida diferenciada de residuos electrónicos y electro técnicos, o deberá devolverlo al vendedor en el momento de compra de un nuevo aparato de tipo equivalente, uno o cambio de otro. La adecuada recogida diferenciada del aparato inutilizado para los sucesivos procesos ambientalmente compatibles de reciclaje, tratamiento y desecho, contribuye a evitar posibles efectos negativos en el medio ambiente y en la salud, y favorece el reciclaje de los materiales de los que se compone el aparato. El desecho abusivo del producto por parte del usuario implica la aplicación de las sanciones previstas por la ley.
