MANUAL DE USUARIO Wind Sail Create

Seleccionando o local 26

Instrucciones de seguridad 15

Lista de partes 16

Seleccionando la ubicación 17

Instrucciones de instalación 17

Ventilador de techo con luz led 21

Mando a distancia 22

Ventilador de techo sin luz 22

Resolución de problemas 23

FRANÇAIS

Gracias por elegir nuestro ventilador de techo. Antes de utilizar este electrodoméstico y para asegurar su mejor uso, por favor, lea detenidamente las instrucciones.

Las medidas de seguridad aquí indicadas reducen el riesgo de incendio, descarga eléctrica y lesiones cuando se siguen correctamente. Guarde el manual en un lugar seguro para futuras referencias, así como la garantía, el recibo de compra y la caja. Si procede, entregue estas instrucciones al futuro propietario del electrodoméstico. Siempre siga las instrucciones básicas de seguridad y las medidas de prevención de riesgos cuando utilice un electrodoméstico eléctrico. El fabricante no se responsabilizará de ningún daño derivado del incumplimiento de estas instrucciones por parte del usuario.

INSTRUCCIONES DE SEGURIDAD

Al utilizar cualquier aparato eléctrico, deben observarse siempre las siguientes precauciones básicas de seguridad.

• Lea este manual con detenimiento antes de empezar la instalación. Guarde estas instrucciones.
• Para reducir el riesgo de sufrir cualquier daño personal, acople el ventilador directamente a la estructura de soporte del edificio siguiendo estas instrucciones y utilice únicamente el material proporcionado.
• Para evitar posibles descargas eléctricas, antes de instalar su ventilador, desconecte la corriente apagando los interruptores de potencia del cuadro eléctrico y los interruptores de pared asociados. Si no es posible apagar los interruptores de potencia, utilice un dispositivo de advertencia como una etiqueta en el cuadro eléctrico.
• Todos los cables deben cumplir las especificaciones establecidas según los códigos eléctricos locales y nacionales y ANSI/NFPA 70. Si no está familiarizado con las instalaciones eléctricas, acuda a un electricista cualificado.
• No doble el sistema de acoplamiento de las aspas mientras las instala, las inclina o las limpia.
• No inserte otros objetos entre las aspas del ventilador.
• Para reducir el riesgo de incendio, descarga eléctrica o daño en el motor, no utilice un regulador de velocidad de estado sólido con este ventilador. Utilice únicamente los reguladores de velocidad originales.
• Este electrodoméstico puede ser utilizado por niños de 8 años en adelante y personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia o conocimientos limitados, siempre que estén supervisados por una persona responsable de su seguridad o que haya sido formada para usar el aparato de forma segura.
• Los niños no deben jugar con este aparato.
• Tampoco deben realizar tareas de limpieza y mantenimiento del aparato a menos que sean mayores de 8 años y estén supervisados. Es necesario supervisar a los niños de cerca cuando utilicen cualquier electro-doméstico.

NOTA: Las instrucciones y precauciones de seguridad que aparecen en este manual pueden no abarcar todos los problemas y situaciones posibles. Debe entender que tanto el sentido común como la precaución son esenciales para la instalación y el uso del ventilador.

LISTA DE PARTES

Tornillos de expansión

Soporte de las aspas

Tornillos de fijaciónPanel de lámpara

Cubierta decorativa

Requerimientos mecánicos

• Las aspas del ventilador deben estar a una altura mínima de 2,3 metros.
• Asegúrese de que, donde lo instale, las aspas del ventilador no hagan contacto con cualquier objeto en ningún momento.
• La estructura que soporta el ventilador debe ser capaz de resistir un peso de al menos el ventilador.
• Para reducir el riesgo de fuego, descarga eléctrica o lesiones personales, asegúrese de que el soporte está instalado directamente sobre la estructura del edificio. No lo monte a una caja de salida.
• El soporte debe ir firmemente atornillado a una estructura de carga (ej.: un techo de hormigón, un armazón de acero o una estructura de madera). Si se añade un marco de madera, debe ir debidamente clavado o atornillado entre dos vigas.
• Para reducir el riesgo de lesiones y daño material, no doble ni dañe la barra de suspensión o las aspas durante la instalación. Si detecta cualquier imperfección, contacte con el servicio de postventa antes de proceder con la instalación.
• Asegúrese de que el ventilador está bien enganchado al techo y de manera segura. Compruebe y apriete todos los tornillos de presión cuando sea necesario antes de poner en marcha el ventilador.

Requerimientos eléctricos

• Siempre desconecte la luz antes de reparar el ventilador. Apague el disyuntor que suministra energía a la luz. Para evitar una posible descarga eléctrica, asegúrese de que la electricidad está desconectada desde la caja de fusibles o desde el panel del disyuntor antes de tocar el cableado.
• El ventilador, soporte y las luces deberán estar conectados a la tierra. Asegúrese de que todos los empalmes están debidamente aislados.
• Compruebe y confirme que todas las conexiones están correctas y seguras. Cuando haya terminado de realizar todas las conexiones eléctricas guarde los cables de manera aseada.
• No intente controlar la operación del ventilador desde ningún controlador de pared o mando a distancia que no haya sido expresamente aprobado por el fabricante para este ventilador. No utilice un interruptor electrónico de estado sólido. El uso de un controlador o mando no aprobado anulará la garantía.
• No conecte el ventilador de techo a un regulador.

INSTRUCCIONES DE INSTALACIÓN

• Marque la posición correcta de los agujeros y fije el soporte de techo utilizando los tornillos con anclaje metálico o tornillos y arandelas adecuados al tipo de techo elegido.
• Verifique la correcta instalación del soporte antes de colgar el ventilador. Esta placa debe de soportar todo el peso del ventilador.

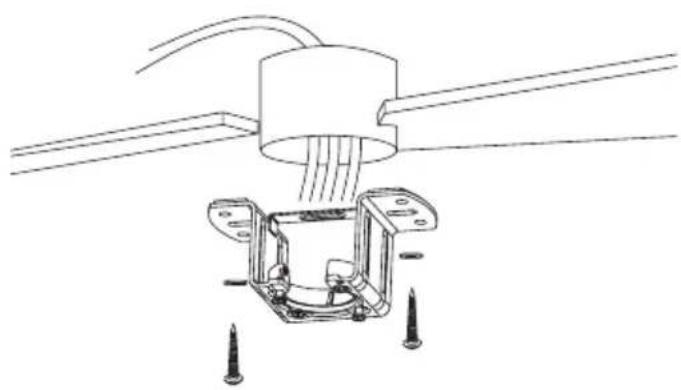

Instalación del soporte de montaje

La caja de salida y la viga deben ir instaladas de manera segura y deben ser capaces de soportar de forma fiable por lo menos el peso del ventilador.

Sujete de manera segura el soporte de montaje con tornillos para madera y arandelas a las vigas.

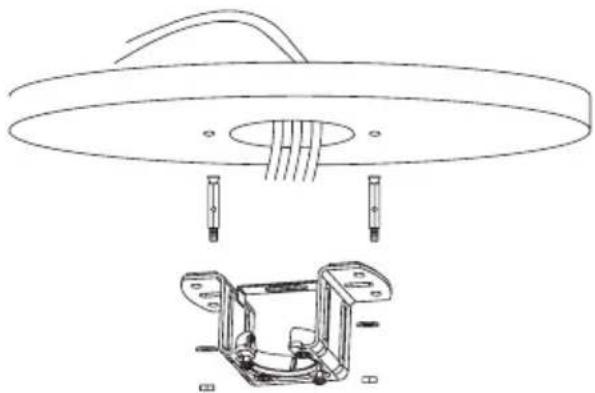

Techos de hormigón/escayola

Taladre agujeros con una broca de 8mm, acorde con la longitud de los tornillos de expansión. Después, fije el soporte de montaje con los tornillos de expansión.

No instale el soporte de montaje directamente en techos que sean más finos que 10mm para evitar el riesgo de que el tornillo se suelte.

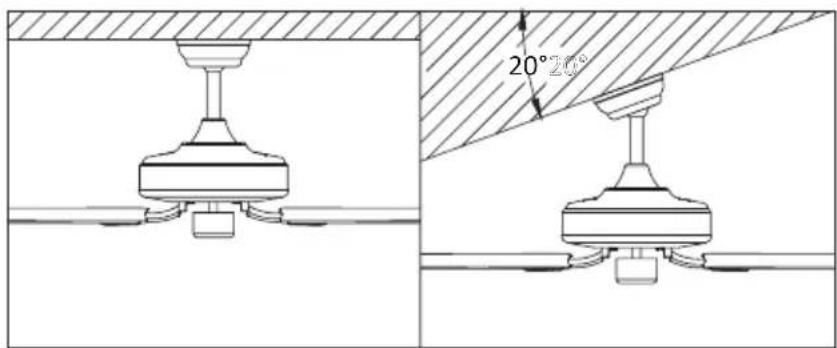

Instalación de la barra de suspensión

Elija la barra de suspensión que más se adapte a su situación: dispone de una barra de suspensión de 15 cm y una de 25cm.

Retire el perno de la barra, quitando el pasador y pase el florón (embellecedor del techo) y el florón del motor a través de la barra de suspensión. A continuación, pase los cables del motor del ventilador por el interior de la barra de suspensión. Ajuste la barra de suspensión al motor e introduzca el perno y el pasador.

20°20°

Este ventilador se puede instalar tanto en un techo normal como en uno abovedado, y puede extender la longitud de suspensión con la barra de suspensión más larga (suministrada). Para instalar la barra de suspensión necesitará las siguientes herramientas: un destornillador, un destornillador de cabeza plana, alicates ajustables o una llave inglesa, una escalera de tijera, un corta-cables y cinta aislante.

Pase los cables del ventilador desde el motor, por la barra de suspensión, la cubierta decorativa y el florón hasta el techo.

Consejo: Aplicar un pequeño trozo de cinta aislante en los extremos de los cables ayudará a mantenerlos unidos al pasarlos a través de la barra de suspensión.

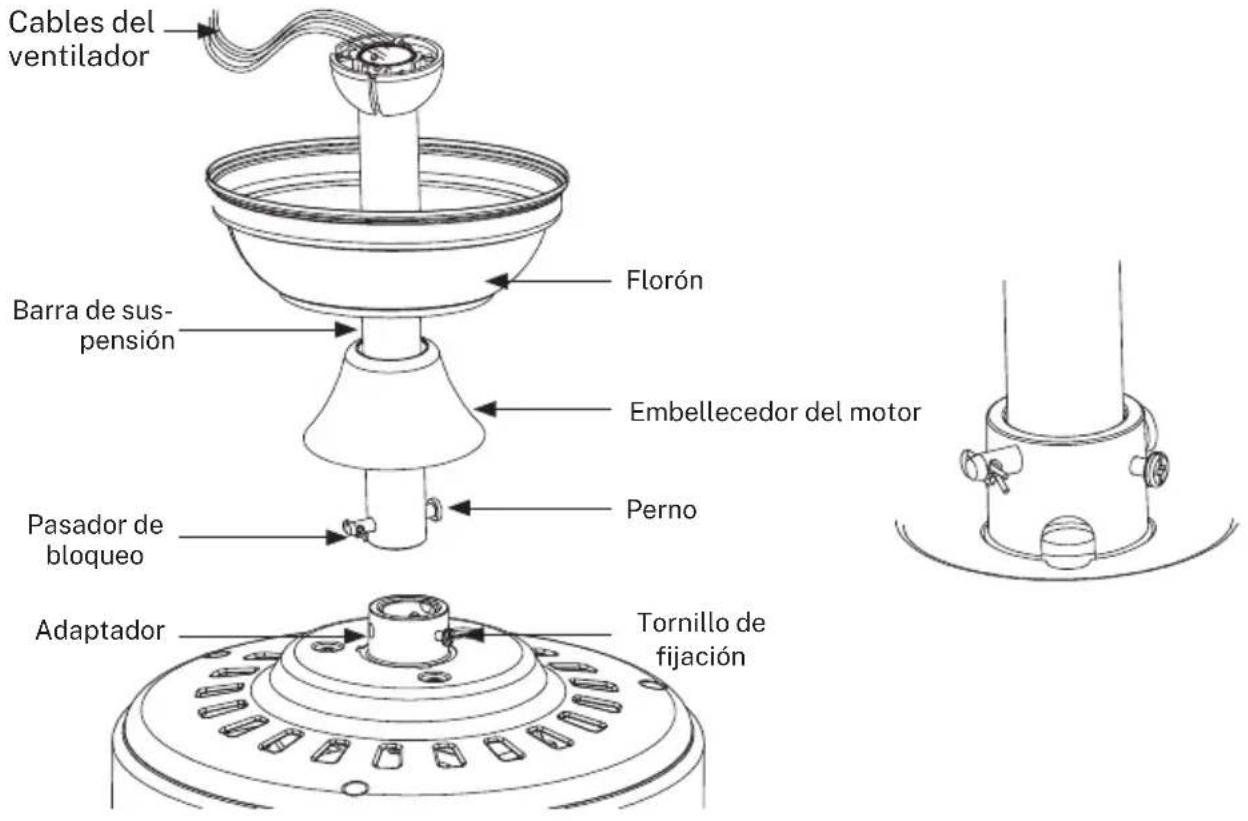

Conexión de la barra de suspensión a la carcasa del motor

Cables del ventilador Florón Barra de sus-pensión Embellecedor del motor Perno Pasador de bloqueo Adaptador Tornillo de fijación

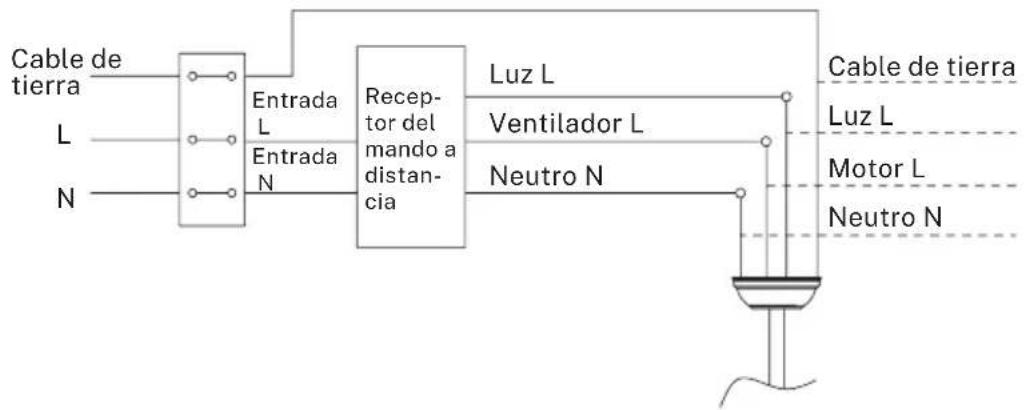

Conexión del mando a distancia

• Realice la conexión entre los cables del receptor y los cables del motor del ventilador siguiendo las indicaciones de color. Asegúrese de que la conexión esté bien ajustada.


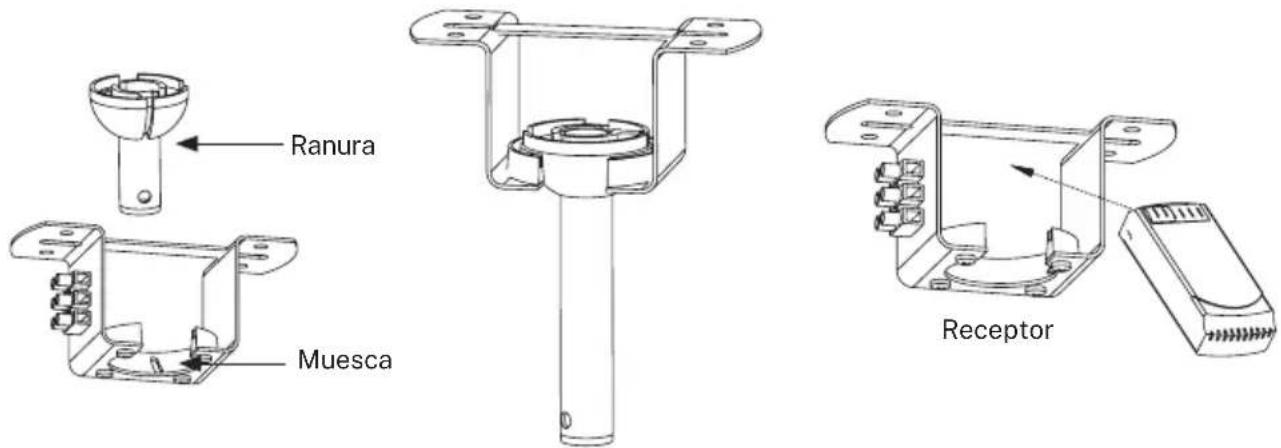

Suspensión del ventilador

• Cuelgue el ventilador en el soporte de techo. Acerque el eje de suspensión al soporte y deje que el conjunto del motor descanse sobre el soporte del techo. Inserte el receptor del control remoto en el espacio izquierdo al instalar el soporte de techo, entre el techo y la barra de suspensión. Para que los cables de conexión estén fuera de la placa metálica para poder conectar los cables.
• Primero pase el receptor, dejando que los cables sobresalgan por los lados del soporte, como se indica en los dibujos.

Ranura Muesca Receptor

1. Cuelgue la carcasa del motor en el soporte de montaje. Gire el ventilador para que la muesca en la bola se enganche en la cresta del soporte de montaje.
2. Coloque el receptor del control remoto en la ranura del soporte de montaje como se muestra en la figura.

1. Coloque dos tornillos en la posición intermedia en agujeros opuestos hasta que haya aproximadamente 5 mm entre la cabeza del tornillo y el borde de la placa de montaje. No olvide colocar arandelas entre la cabeza del tornillo y el soporte de montaje.
2. Deslice el florón sobre el soporte de montaje y alinee las ranuras de bloqueo con los dos tornillos instalados.
3. Gire el florón y apriete los tornillos. Instale los dos tornillos de montaje restantes en los otros dos orificios del florón y apriete firmemente.

1. Una vez comprobada y terminada la instalación eléctrica, empuje el "florón" (embellecedor de techo) hacia arriba hasta conseguir tapar el soporte de techo y todos los cables de conexión. Haga coincidir los tornillos alineando los agujeros del "florón" (embellecedor de techo) con los agujeros laterales del soporte.
2. En este momento también puede empujar el florón del motor hacia abajo hasta conseguir que se una con el cuerpo del motor

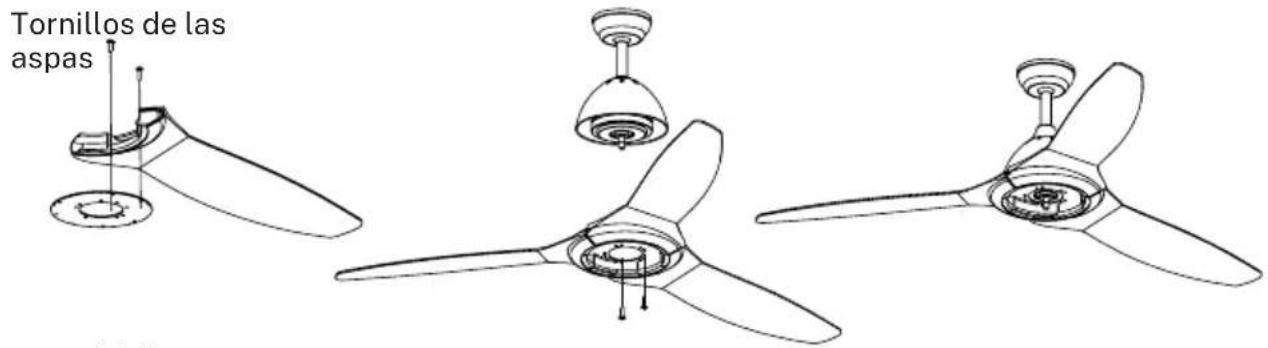

Instalación de las aspas

Tornillos de las aspas

123

Alinee los orificios del soporte de las aspas con los orificios de las aspas y el cuerpo del motor y atorníllelas en su sitio (1), pero no apriete los tornillos hasta que estén todos colocados y atornillados levemente.

Una vez que las aspas estén apretadas en el soporte, atornille la estructura del soporte con las apas a la carcasa del motor (2) hasta que quede asegurada como en la imagen (3).

VENTILADOR DE TECHO CON LUZ LED

Montaje del panel LED y de la pantalla decorativa

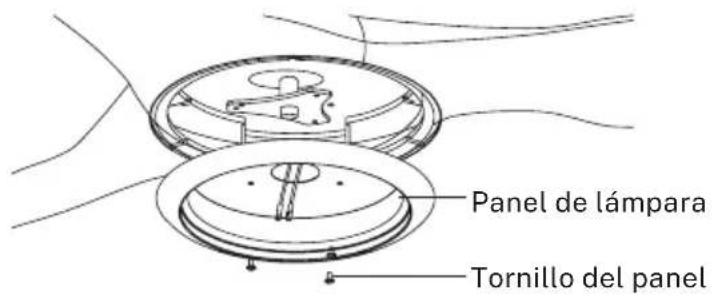

Panel de lámpara Tornillo del panel

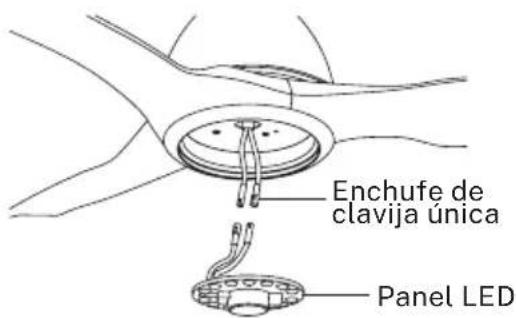

Enchufe de clavija única Panel LED

Desatornille un tornillo de fijación. Coloque la placa LED en la parte inferior del ventilador insertando los otros dos tornillos de fijación en las ranuras de los orificios. Gírelo para colocarlo, luego asegure el tornillo de ajuste anterior alineando el orificio del tornillo y el orificio en la parte inferior del ventilador, apriete los dos tornillos de ajuste restantes para asegurar la placa LED.

NOTA: Mientras instala o retira la placa LED, mantenga intactas las almohadillas de aislamiento. Apretar los tornillos de fijación demasiado dañará las almohadillas de aislamiento.

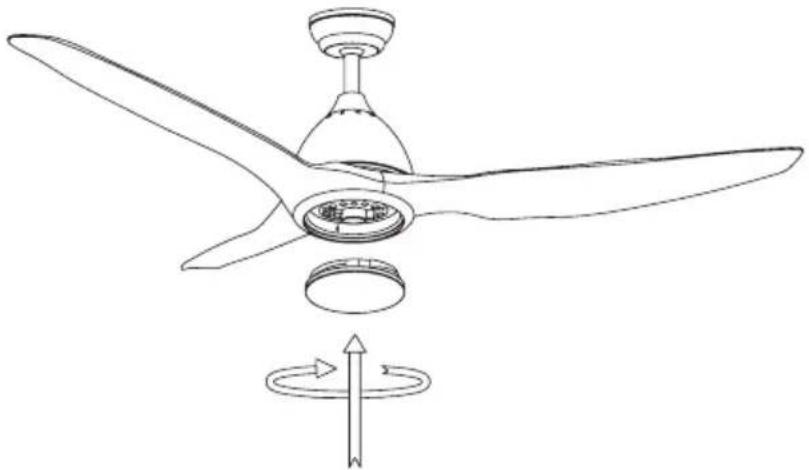

Vuelva a colocar la cubierta y la pantalla de la lámpara en la placa LED y fijelas con clips decorativos y las tuercas.

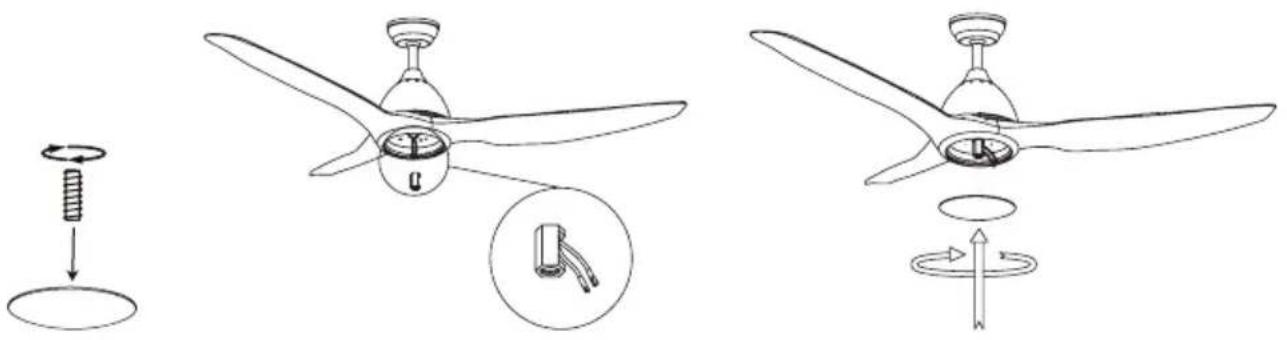

Instalación de la cubierta decorativa

Después de instalar las aspas, alinee la cubierta decorativa con el eje del motor y atorníllela girando hasta que quede fijada de forma segura.

Comprobar la instalación

• Compruebe el correcto funcionamiento del ventilador de techo, revisando que no se observe algún movimiento extraño o desajuste en alguna pieza del ventilador.
• En el caso de que se pueda apreciar algún tipo de zumbido/vibración, puede proceder a ajustar las aspas con el kit de balaceo.
• En este kit dispone de contrapesos autoadhesivos y clips en forma de "u".
  • Apague le ventilador de techo.
• Puede poner el clip en el centro de cualquier aspa y revisar si la vibración disminuve.
• Encienda el ventilador y compruebe. Si no se aprecia cambio, apague el ventilador y añada otro clip en otra aspa o use los contrapesos adhesivos.

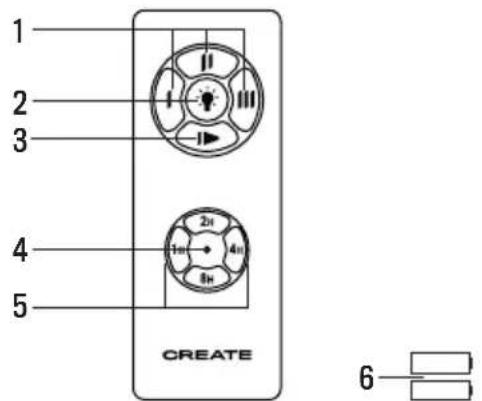

MANDO A DISTANCIA

1. Control de velocidad
2. ** Botón de control de la luz
3. Botón de apagado
4. Indicador de encendido
5. Temporizador
6. Pila para el mando

** Función solo disponible con la placa LED instalada.

1 2 3 4 5 CREATE 6

Advertencias

1. Utilice este producto bajo la tensión correcta. Un voltaje demasiado bajo resultará en una operación fallida.
2. Retire las pilas del mando si no lo va a utilizar durante mucho tiempo.

Nota: Por motivos de seguridad y para garantizar un óptimo funcionamiento, conecte el cable de tierra correctamente.

1. Cuando instale el ventilador, asegúrese de que nada presiona la antena del receptor u otros cables para evitar que se produzca un cortocircuito.

2. Cuando el mando a distancia no funcione, compruebe si:

3. El ventilador tiene corriente.

4. El ventilador está correctamente conectado.

- La pila en el mando a distancia está cargada.

- Hay otros productos controlados por mando a distancia cerca y en funcionamiento. Productos teledirigidos con la misma frecuencia que estén funcionando con proximidad, interferirán entre ellos.

En cumplimiento de las directivas: 2012/19 / UE y 2015/863 / UE sobre la restricción del uso de sustancias peligrosas en equipos eléctricos y electrónicos, así como su eliminación de residuos. El símbolo con el cubo de basura cruzado que se muestra en el paquete indica que el producto al final de su vida útil se recogerá como residuo separado. Por lo tanto, cualquier producto que haya llegado al final de su vida útil debe entregarse a centros de eliminación de residuos especializados en la recogida selectiva de equipos eléctricos y electrónicos de desecho, o devolverse al minorista al momento de comprar equipos nuevos similares, en uno para Una base. La recolección separada adecuada para la posterior puesta en marcha de los equipos enviados para ser reciclados, tratados y eliminados de una manera compatible con el medio ambiente contribuye a prevenir posibles efectos negativos sobre el medio ambiente y la salud y optimiza el reciclaje y la reutilización de los componentes que componen el aparato. La eliminación abusiva del producto por parte del usuario implica la aplicación de las sanciones administrativas de acuerdo con las leyes.
