Dziękujemy za wybranie naszego wentylatora sufitowego. Przed użyciem tego urządzenia oraz w celu zapewnienia jak najlepszego użytkowania, prosimy o dokładne zapoznanie się z instrukcją.

Wymienione tutaj środki bezpieczeństwa zmniejszają ryzyko pożaru, porażenia prądem i obrażeń, jeśli są właściwie przestrzegane. Instrukcję należy przechowywać w bezpiecznym miejscu do wykorzystania w przyszłości, podobnie jak gwarancję, dowód sprzedaży i opakowanie. Jeśli dotyczy, przekaż tę instrukcję przyszłemu właścicielowi urządzenia. Zawsze postępuj zgodnie z podstawowymi instrukcjami bezpieczeństwa i środkami zapobiegania ryzyku podczas korzystania z urządzenia elektrycznego. Producent nie ponosi odpowiedzialności za jakiekolwiek szkody wynikłe z nieprzestrzegania niniejszej instrukcji przez użytkownika.

INSTRUKCJE BEZPIECZEŃSTWA

Podczas użytkowania każdego urządzenia elektrycznego należy zawsze przestrzegać następujących podstawowych środków bezpieczeństwa

- Przed rozpoczęciem instalacji należy dokładnie przeczytać niniejszą instrukcję. Zachowaj te instrukcje.

- Aby zmniejszyć ryzyko obrażeń ciała, należy przymocować wentylator bezpośrednio do konstrukcji wsporczej budynku zgodnie z niniejszą instrukcją i używać wyłącznie dostarczonych materiałów.

- Aby zapobiec ewentualnemu porażeniu elektrycznemu, przed zainstalowaniem wentylatora należy wyłączyć zasilanie, wyłączając wyłączniki zasilania na panelu elektrycznym i związane z nim przełączniki ścienne. Jeżeli nie ma możliwości wyłączenia wyłączników zasilania, należy użyć urządzenia ostrzegawczego, np. Etykiety na skrzynce elektrycznej.

- Wszystkie kable muszą spełniać specyfikacje określone w lokalnych i krajowych przepisach elektrycznych oraz ansi/nfpa 70. Jeśli nie znasz się na instalacjach elektrycznych, skonsultuj się z wykwalifikowanym elektrykiem.

- Podczas montażu, przechylania lub czyszczenia łopatek nie należy zginać systemu łączenia łopatek.

- Nie wolno wkładać innych przedmiotów pomiędzy łopatki wentylatora.

- Aby zmniejszyć ryzyko pożaru, porażenia prądem lub uszkodzenia silnika, nie należy używać półprzewodnikowego napędu o zmiennej prędkości obrotowej z tym wentylatorem. Należy używać tylko oryginalnych regulatorów prędkości obrotowej.

- Niniejsze urządzenie może być używane przez dzieci w wieku 8 lat lub starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, lub osoby nieposiadające doświadczenia lub ograniczonej wiedzy, pod warunkiem, że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub przeszkolone w zakresie bezpiecznego użytkowania urządzenia.

- Dzieciom nie wolno bawić się tym urządzeniem.

- Nie powinni oni również przeprowadzać prac związanych z czyszczeniem i konserwacją urządzenia, chyba że mają więcej niż 8 lat i są pod nadzorem. Dzieci powinny być nadzorowane podczas korzystania z jakiegokolwiek sprzętu gospodarstwa domowego.

Uwaga: instrukcje i środki bezpieczeństwa zawarte w niniejszej instrukcji mogą nie obejmować wszystkich możliwych problemów i sytuacji. Należy zrozumieć, że zarówno zdrowy rozsądek jak i ostrożność są niezbędne do instalacji i użytkowania wentylatora.

LISTA CZEŚCI

Opcja ze światłem:

Panel lampy

Panel LEDDekoracyjny ekran

Opcja bez światła:

Śruby mocujące

Dekoracyjna osłona

Wymagania mechaniczne

• Łopatki wentylatora muszą znajdować się na wysokości co najmniej 2,3 metra.
• Upewnij się, że w miejscu instalacji łopatki wentylatora nigdy nie stykają się z żadnym przedmiotem.
• Konstrukcja podtrzymująca wentylator musi być w stanie utrzymać ciężar co najmniej wentylatora.
• Aby zmniejszyć ryzyko pożaru, porażenia prądem lub obrażeń ciała, upewnij się, że wspornik jest zainstalowany bezpośrednio na konstrukcji budynku. Nie montuj go do puszki odpływowej.
• Wspornik musi być mocno przykręcony do konstrukcji nośnej (np. stropu betonowego, ramy stalowej lub konstrukcji drewnianej). W przypadku dodania drewnianej ramy należy ją odpowiednio przybić gwoździami lub przykręcić między dwiema belkami.
• Aby zmniejszyć ryzyko obrażeń i uszkodzenia mienia, nie zginaj ani nie uszkadzaj wieszaka ani ostrzy podczas instalacji. Jeśli wykryjesz jakiekolwiek niedoskonałości, skontaktuj się z serwisem posprzedażowym przed przystąpieniem do instalacji.
• Upewnij się, że wentylator jest prawidłowo i bezpiecznie przymocowany do sufitu. W razie potrzeby sprawdź i dokręć wszystkie śruby z łbem walcowym przed uruchomieniem wentylatora.

Wymagania elektryczne

• Zawsze odłączaj światło przed serwisowaniem wentylatora. Wyłącz wyłącznik zasilający światło. Aby uniknąć porażenia prądem, przed dotknięciem okablowania upewnij się, że zasilanie elektryczne jest odłączone na skrzynce bezpiecznikowej lub panelu wyłączników automatycznych.
• Wentylator, wspornik i oświetlenie muszą być uziemione. Upewnij się, że wszystkie spawy są odpowiednio izolowane.
• Sprawdź i potwierdź, że wszystkie połączenia są prawidłowe i bezpieczne. Po wykonaniu wszystkich połączeń elektrycznych ułoż kable starannie.
• Nie próbuj sterować pracą wentylatora za pomocą żadnego sterownika ściennego lub pilota, który nie został wyraźnie zatwierdzony przez producenta dla tego wentylatora. Nie używaj przełącznika elektronicznego półprzewodnikowego. Użycie niezatwierdzonego kontrolera lub kontrolera spowoduje unieważnienie gwarancji.
• Nie podłączaj wentylatora sufitowego do ściemniacza.

INSTRUKCJE INSTALACJI

• Zaznacz prawidłowe położenie otworów i zamocuj wspornik sufitowy za pomocą metalowych śrub kotwiących lub wkrętów i podkładek odpowiednich do wybranego rodzaju sufitu.
• Przed zawieszeniem wentylatora sprawdź poprawność montażu wspornika. Ta płyta musi utrzymać cały ciężar wentylatora.

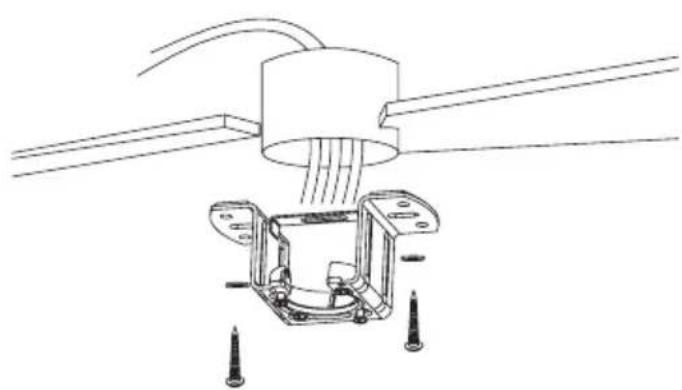

Montaż wspornika montażowego

Skrzynka wylotowa i belka muszą być bezpiecznie zainstalowane i zdolne do niezawodnego utrzymania co najmniej ciężaru wentylatora.

Bezpiecznie przymocuj wspornik montażowy za pomocą wkrętów do drewna i podkładek do legarów.

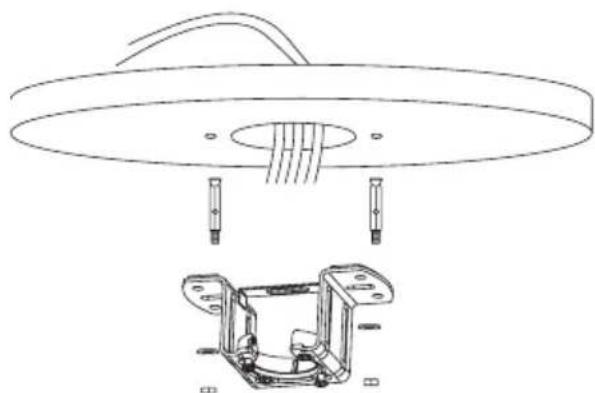

Sufity betonowe / gipsowe

Wywierć otwory wiertłem 8 mm, zgodnie z długością wkrętów rozporowych. Następnie przymocuj wspornik montażowy za pomocą śrub rozporowych.

Nie instaluj wspornika montażowego bezpośrednio na sufitach cieńszych niż 10 mm, aby uniknąć ryzyka poluzowania śruby.

Montaż drążka wieszakowego

Wybierz drążek do zawieszania, który najlepiej pasuje do Twojej sytuacji: ma drążek do zawieszania 15 cm i 25 cm.

Odkręć śrubę z drążka, wyjmując zawleczkę i przełoż płetwę (poszycie dachu) i rozpórkę silnika przez wieszak. Następnie poprowadź przewody od silnika wentylatora do wieszaka. Zamocuj wieszak do silnika i włóż śrubę i sworzeń.

20° 20°

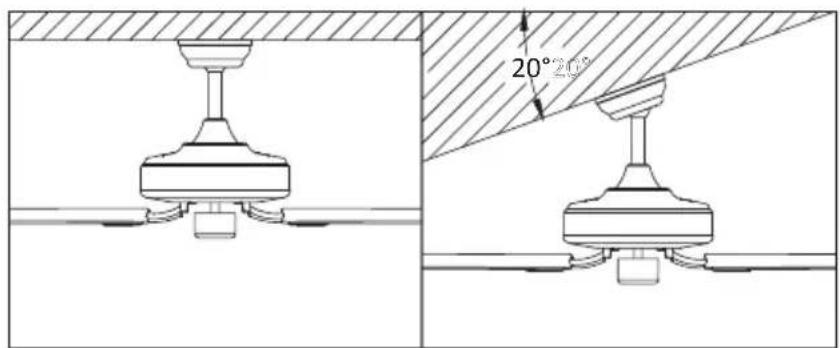

Ten wentylator można zamontować zarówno na zwykłym suficie, jak i sklepieniu sufitowym, a długość zawieszenia można wydłużyć za pomocą dłuższego drążka do zawieszania (w zestawie). Do zamontowania wieszaka potrzebne będą następujące narzędzia: śrubokręt, śrubokręt płaski, szczypce nastawne lub klucz, drabinka, przecinak do kabli i taśma elektryczna.

Poprowadź kable wentylatora od silnika przez wieszak, ozdobną osłonę i zwieńczenie do sufitu. Rada: Nałożenie małego kawałka taśmy elektrycznej na końcu przewodów pomoże utrzymać je razem podczas przechodzenia przez wieszak.

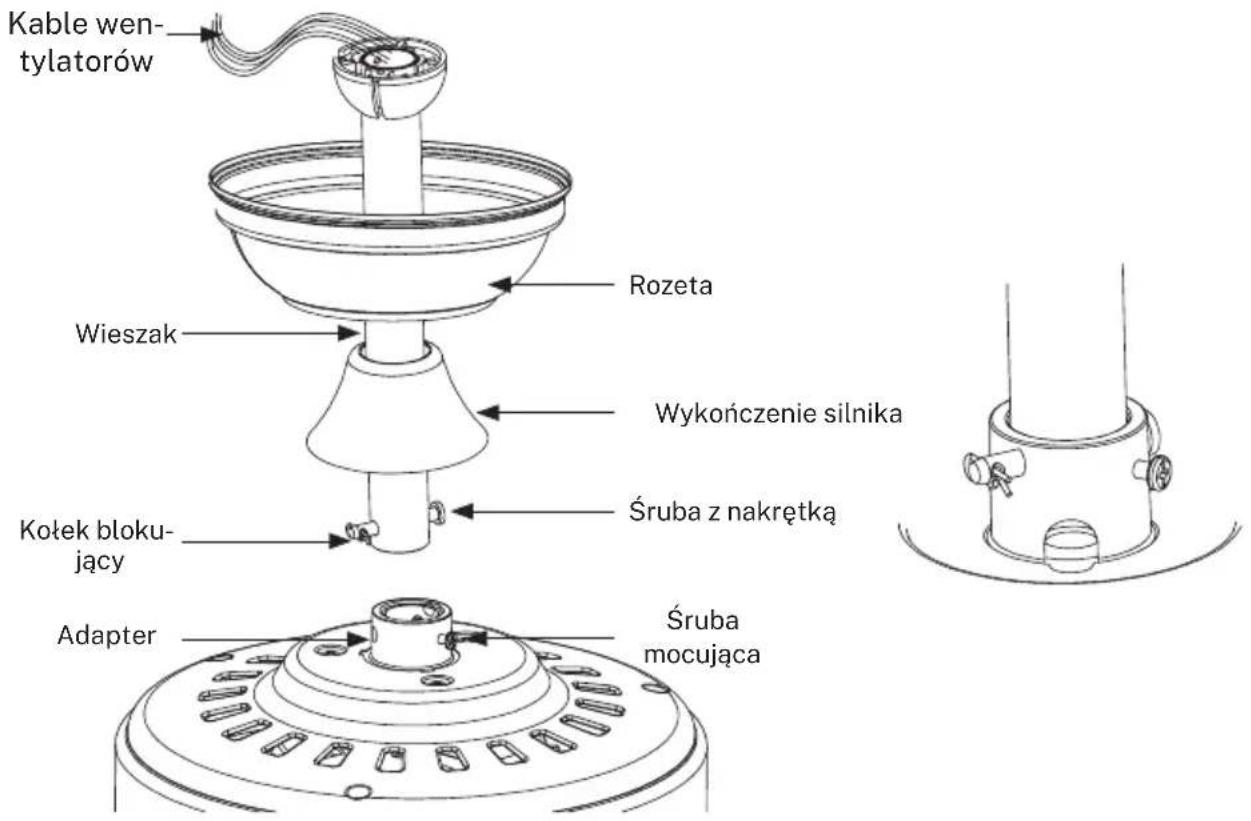

Połączenie drążka nośnego z obudową silnika

Kable wen- tylatorów Wieszak Rozeta Wykończenie silnika Śruba z nakrętką Kołek bloku- jący Adapter Śruba mocująca

1. Wyjmij zawleczkę z strzemiączka i wyciągnij strzemię.
2. Odkręć śruby mocujące.
3. Wciśnij drążek do górnej części obudowy silnika i wyrównaj otwory na drążku.
4. Włóż z powrotem sworzeń i zablokuj go zawleczką.
5. Dokreć śruby mocujące.
6. Przykryj daszkiem silnika.

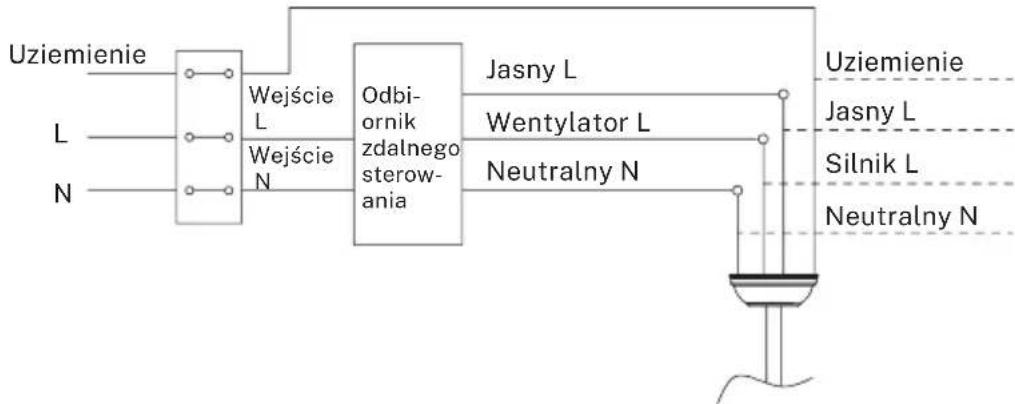

Połączenie ze zdalnym sterowaniem

- Wykonać połączenie między przewodami odbiornika i przewodami silnika wentylatora zgodnie z kolorami wskazań. Upewnij się, że połączenie jest szczelne.

Zawieszenie wentylatora

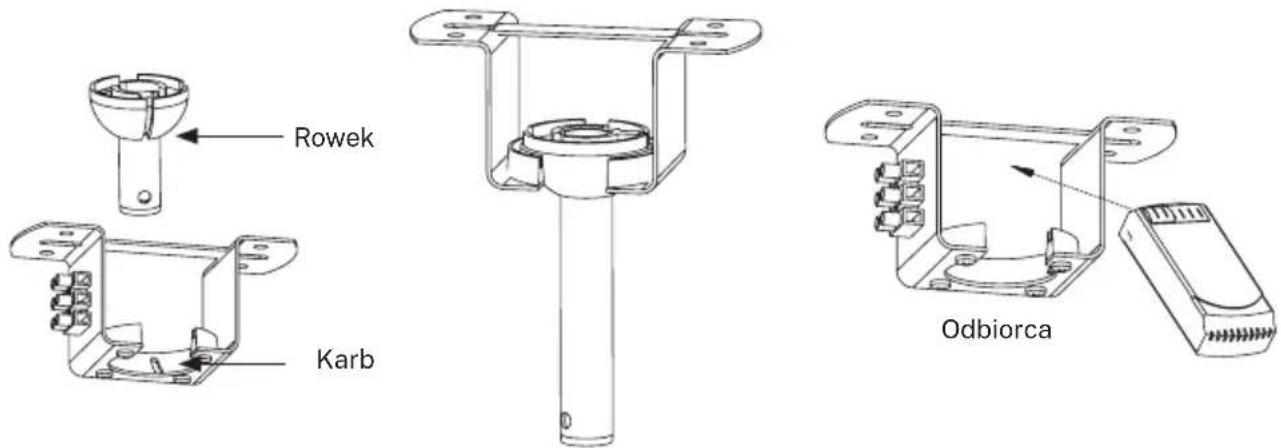

• Zawieś wentylator na wsporniku sufitowym. Zbliż oś zawieszenia do wspornika i pozwól, aby zespół silnika spoczął na wsporniku sufitowym. Włóż odbiornik pilota w lewą przestrzeń podczas montażu wspornika sufitowego, między sufitem a wieszakiem. Aby kable połączeniowe znajdowały się poza metalową płytką, aby można było podłączyć kable.
• Najpierw przesuń odbiornik, pozwalając przewodom wystawać z boków wspornika, jak wskazano na rysunkach.

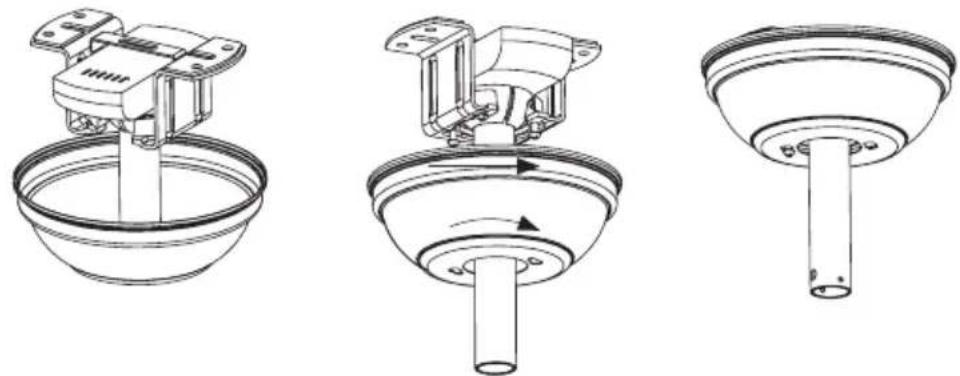

1. Zawieś obudowę silnika na wsporniku montażowym. Obróć wentylator tak, aby wycięcie w kuli weszło w grzbiet wspornika montażowego.
2. Umieść odbiornik pilota w gnieździe wspornika montażowego, jak pokazano na rysunku.

1. Umieść dwie śruby w środkowej pozycji w przeciwległych otworach, aż zostanie około 5 mm między łbem śruby a krawędzią płyty montażowej. Pamiętaj, aby umieścić podkładki między łbem śruby a wspornikiem montażowym.

2. Nasuń płetwę na wspornik montażowy i dopasuj szczeliny blokujące do dwóch zainstalowanych śrub.

3. Obróć rozetę i dokręć śruby. Zamontuj pozostałe dwie śruby mocujące w pozostałych dwóch otworach w rozecie i mocno dokreć.

1. Po sprawdzeniu i zakończeniu instalacji elektrycznej, przesuń „rozetę” (listwę sufitową) w górę, aż wspornik sufitowy i wszystkie kable połączeniowe zostaną zakryte. Dopasuj śruby, wyrównując otwory w „rozecie” (poszycie dachu) z otworami bocznymi we wsporniku.
2. W tym momencie możesz również popchnąć rozetę silnika w dół, aż zetknie się z korpusem silnika.

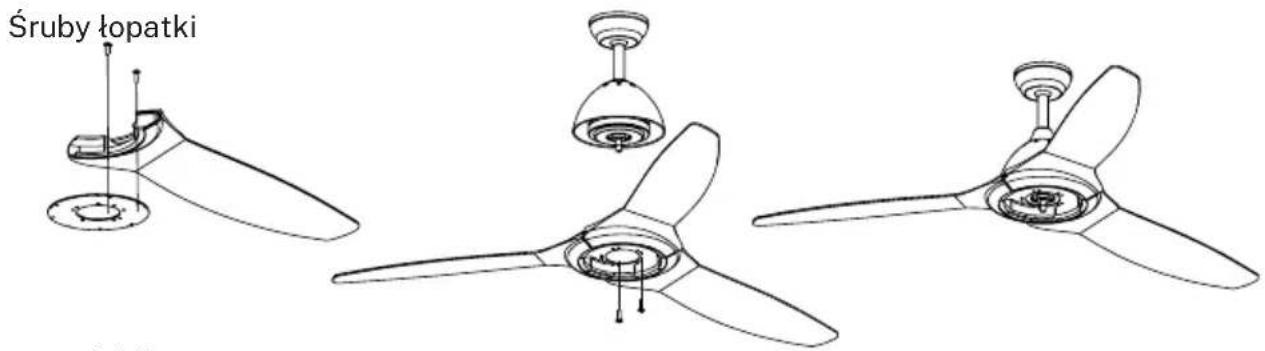

Instalacja łopatki

Śruby łopatki

123

Wyrównaj otwory we wsporniku ostrza z otworami w ostrzach i korpusie silnika i wkręć je na miejsce (1), ale nie dokręcaj śrub, dopóki wszystkie nie znajdą się na miejscu i lekko dokręcone.

Po dokręceniu ostrzy do wspornika, przykręć ramę wspornika ze wspornikami do obudowy silnika (2), aż zostanie zabezpieczona jak na rysunku (3).

WENTYLATOR SUFITOWY ZE ŚWIATŁEM LED

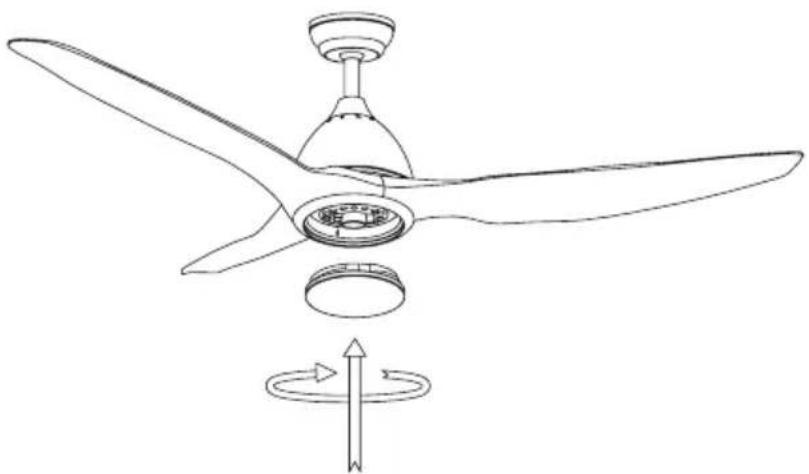

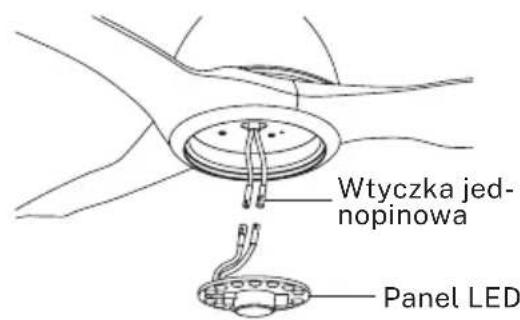

Montaż panelu LED i ekranu dekoracyjnego

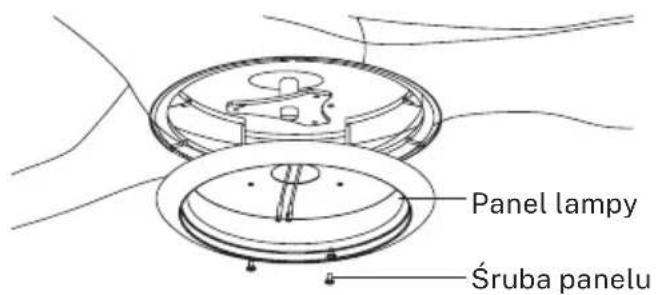

Panel lampy Śruba panelu

Wtyczka jed- nopinowa Panel LED

Odkręć śrubę dociskową. Przymocuj płytkę LED do dolnej części wentylatora, wkładając pozostałe dwie śruby mocujące do otworów w otworach. Obróć, aby dopasować, a następnie przymocuj starą śrubę ustalającą, dopasowując otwór na śrubę do otworu na spodzie wentylatora, dokręć pozostałe dwie śruby ustalające, aby zabezpieczyć płytkę LED.

UWAGA: Podczas instalowania lub wyjmowania tablicy LED należy zachować nienaruszone podkładki izolacyjne. Zbyt mocne dokręcenie śrub ustalających spowoduje uszkodzenie podkładek izolacyjnych.

Załóż osłonę i klosz z powrotem na tablicę LED i przymocuj je ozdobnymi klipsami i nakrętkami.

WENTYLATOR SUFITOWY BEZ ŚWIATŁA

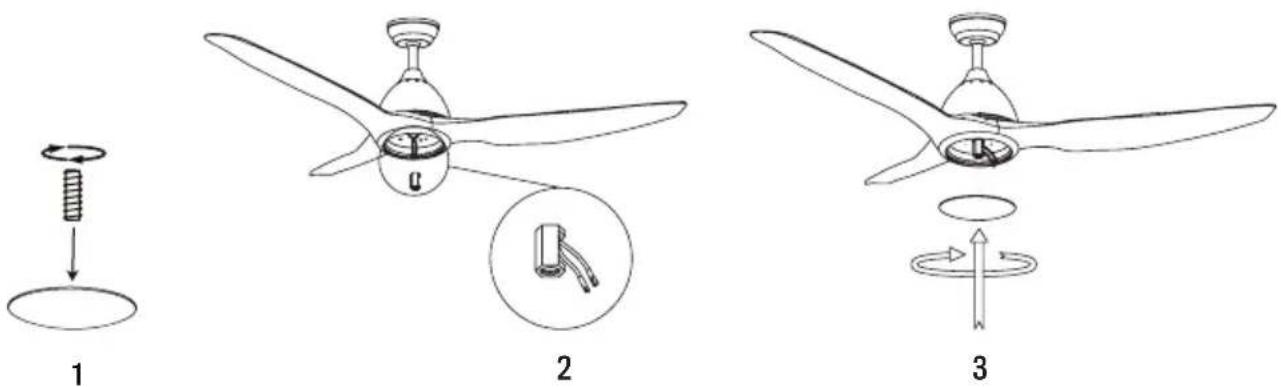

Instalowanie ozdobnej osłony

Po zamontowaniu ostrzy, wyrównaj ozdobną osłonę z wałem silnika i wkręć ją, obracając, aż zostanie bezpiecznie zamocowana.

Sprawdź instalację

• Sprawdź poprawność działania wentylatora sufitowego, sprawdzając, czy w żadnej części wentylatora nie zaobserwowano dziwnych ruchów lub niewspółosiowości.
• W przypadku pojawienia się wszelkiego rodzaju buczenia/wibracji, można przystąpić do regulacji ostrzy za pomocą zestawu wyważającego.
• W tym zestawie masz samoprzylepne ciężarki i klipsy w kształcie litery U.
• Wyłącz wentylator sufitowy.
• Możesz umieścić klips na środku dowolnego ostrza i sprawdzić, czy drgania się zmniejszają.
• Włącz wentylator i sprawdź. Jeśli nie ma zmian, wyłącz wentylator i dodaj kolejny klips do innego ostrza lub użyj samoprzylepnych ciężarków.

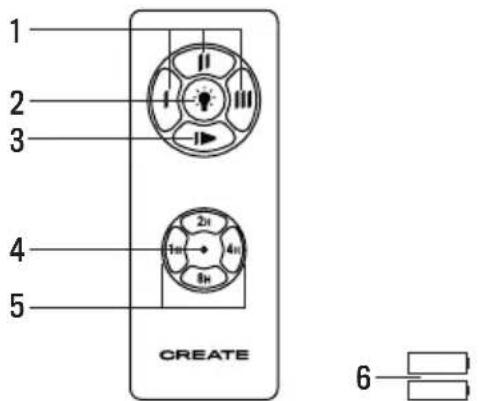

PILOT

1. Kontrola prędkości
2. ** Przycisk sterowania światłem
3. Przycisk do wyłączenia
4. Wskaźnik mocy
5. Regulator czasowy
6. Bateria do dowodzenia

** Funkcja dostępna tylko z zainstalowaną tablicą LED.

1 2 3 4 5 CREATE 6

Ostrzeżenia

1. Proszę używać tego produktu pod odpowiednim napięciem. Zbyt niskie napięcie spowoduje nieudaną operację.
2. Wyjmij baterie z pilota, jeśli nie zamierzasz go używać przez dłuższy czas.
   Uwaga: Ze względów bezpieczeństwa oraz w celu zapewnienia optymalnej wydajności podłącz przewód uziemiający prawidłowo.
3. Podczas instalacji wentylatora upewnij się, że nic nie naciska na antenę odbiorczą lub inne kable, aby zapobiec zwarciu.

ROZWIAZANIE PROBLEMU

1. Gdy pilot nie działa, sprawdź czy:

2. Wentylator ma moc.

3. Wentylator jest prawidłowo podłączony.
4. Bateria w pilocie jest naładowana.

- Inne zdalnie sterowane produkty są w pobliżu i działają. Produkty zdalnego sterowania o tej samej częstotliwości, które działają w bliskiej odległości, będą się wzajemnie zakłócać.
