MANUALE UTENTE Wind Sail Create

Istruzioni di sicurezza 42

Elenco delle parti 43

Selezione della posizione 44

Istruzioni per l'installazione 44

Ventilatore da soffitto con luce led 48

Ventilatore da soffitto senza luce 49

telecomando 49

Risoluzione del problema 50

NEDERLANDS

Embellecedor del motor

Carcasa del motor

Grazie per aver scelto il nostro ventilatore da soffitto. Prima di utilizzare questo apparecchio e per assicurarne il miglior utilizzo, leggere attentamente le istruzioni.

Le misure di sicurezza qui elencate riducono il rischio di incendi, scosse elettriche e lesioni se seguite correttamente. Conservare il manuale in un luogo sicuro per riferimento futuro, nonché la garanzia, la ricevuta di vendita e la scatola. Se applicabile, trasmettere queste istruzioni al futuro proprietario dell'apparecchio. Seguire sempre le istruzioni di sicurezza di base e le misure di prevenzione dei rischi quando si utilizza un apparecchio elettrico. Il produttore non sarà responsabile per eventuali danni derivanti dal mancato rispetto delle presenti istruzioni da parte dell'utente.

ISTRUZIONI DI SICUREZZA

Quando si utilizza qualunque apparecchio elettrico è necessario osservare sempre le seguenti precauzioni fondamentali di sicurezza.

• Leggere attentamente questo manuale prima di cominciare l'installazione. Conservare queste istruzioni.
• Per ridurre il rischio di danni personali, attaccare il ventilatore direttamente alla struttura di supporto dell'edificio seguendo queste istruzioni e usare esclusivamente il materiale in dotazione.
• Per evitare eventuali scariche elettriche, prima di installare il ventilatore staccare la corrente spegnendo gli interruttori di potenza del quadro elettrico e gli interruttori di parete associati. Se non è possibile spegnere gli interruttori di potenza, usare un dispositivo di avvertenza come un'etichetta sul quadro elettrico.
• Tutti i cavi devono rispettare le specifiche stabilite secondo i codici elettrici locali e nazionali e ansi/nfpa 70. Se non si è pratici con gli impianti elettrici, rivolgersi a un elettricista qualificato.
• Non piegare il sistema di fissaggio delle pale mentre si installano, si inclinano o si puliscono.
• Non inserire altri oggetti tra le pale del ventilatore.
• Per ridurre il rischio di incendio, scarica elettrica o danno al motore, non usare un regolatore di velocità a stato solido con questo ventilatore. Usare semplicemente i regolatori di velocità originali.
• Questo elettrodomestico può essere utilizzato da bambini dagli 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o prive di esperienza o con conoscenze limitate purché siano opportunamente sorvegliati da una persona responsabile o che abbiano ricevuto una formazione adeguata per utilizzare l'apparecchio in modo sicuro.
• Non lasciare che i bambini giochino con l'apparecchio.
• I bambini non devono occuparsi della pulizia e manutenzione dell'apparecchio a meno che non abbiano più di 8 anni e siano controllati. E necessario controllare i bambini da vicino quando utilizzano un qualsiasi tipo di elettrodomestico.

Nota: non è detto che le istruzioni e precauzioni di sicurezza presenti in questo manuale indichino tutti i problemi e le situazioni che si possono verificare. Bisogna intendere che sia il senso comune sia la precauzione sono essenziali per l'installazione e l'uso del ventilatore.

ELENCO DELLE PARTI

Rifinitura dell'asta di sostegno

Corpo motore

Bulloni ad espansione

Sostegno per le pale

Telecomando

Opzione con luce:

Pannello lampada Lamp

Viti di fissaggio

Copertura decorativa

Requisiti meccanici

• Le pale del ventilatore devono trovarsi ad un'altezza minima di 2,3 metri.
• Assicurarsi che, dove lo si installa, le pale del ventilatore non entrino mai in contatto con alcun oggetto.
• La struttura che sostiene il ventilatore deve essere in grado di sostenere un peso almeno pari al ventilatore.
• Per ridurre il rischio di incendi, scosse elettriche o lesioni personali, assicurarsi che la staffa sia installata direttamente sulla struttura dell'edificio. Non montarlo su una scatola di derivazione.
• La staffa deve essere saldamente imbullonata a una struttura portante (es. soffitto in cemento, telaio in acciaio o struttura in legno). Se viene aggiunto un telaio in legno, deve essere adeguatamente inchiodato o avvitato tra due travi.
• Per ridurre il rischio di lesioni e danni alla proprietà, non piegare o danneggiare la barra di sospensione o le lame durante l'installazione. Se si rilevano delle imperfezioni, contattare il servizio post vendita prima di procedere con l'installazione.
• Assicurarsi che il ventilatore sia correttamente e saldamente agganciato al soffitto. Controllare e serrare tutte le viti se necessario prima di avviare la ventola.

Requisiti elettrici

• Scollegare sempre la luce prima di eseguire la manutenzione del ventilatore. Spegnere l'interruttore che fornisce alimentazione alla luce. Per evitare possibili scosse elettriche, assicurarsi che l'elettricità sia scollegata dalla scatola dei fusibili o dal pannello dell'interruttore prima di toccare il cablaggio.
• La ventola, la staffa e le luci devono essere messe a terra. Assicurati che tutte le giunzioni siano adeguatamente isolate.
• Controllare e confermare che tutte le connessioni siano corrette e sicure. Quando hai finito di effettuare tutti i collegamenti elettrici, riponi i cavi in modo ordinato.
• Non tentare di controllare il funzionamento del ventilatore da qualsiasi controller a parete o telecomando che non sia stato espressamente approvato dal produttore per questo ventilatore. Non utilizzare un interruttore elettronico allo stato solido. L'utilizzo di un controller o controller non approvato renderà nulla la garanzia.
• Non collegare il ventilatore da soffitto a un dimmer.

ISTRUZIONI PER L'INSTALLAZIONE

• Segnare la corretta posizione dei fori e fissare la staffa a soffitto utilizzando i tasselli metallici o viti e rondelle adeguate al tipo di soffitto scelto.
• Verificare la corretta installazione della staffa prima di appendere il ventilatore. Questa piastra deve sostenere l'intero peso del ventilatore.

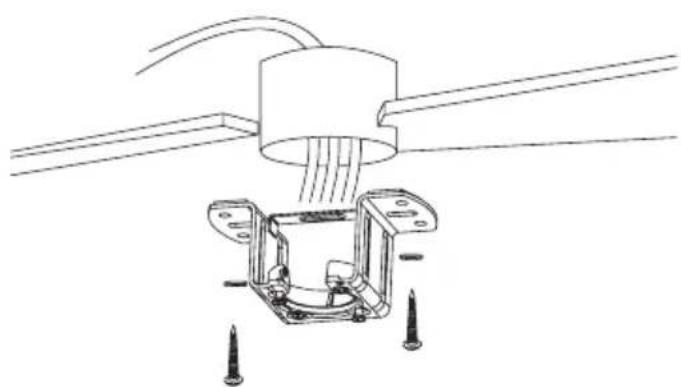

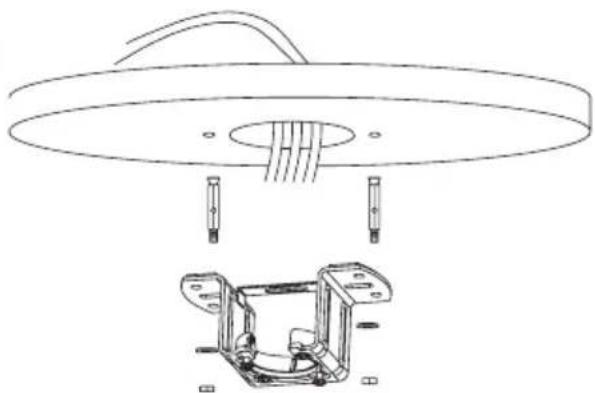

Installazione della staffa di montaggio

La scatola di derivazione e la trave devono essere installate in modo sicuro e in grado di sostenere in modo affidabile almeno il peso del ventilatore.

Fissare saldamente la staffa di montaggio con viti per legno e rondelle ai travetti.

Praticare dei fori con una punta da trapano da 8 mm, in base alla lunghezza delle viti ad espansione. Quindi fissare la staffa di montaggio con le viti ad espansione.

Non installare la staffa di montaggio direttamente su soffitti più sottili di 10 mm per evitare il rischio di allentamento della vite.

Installazione della barra appendiabiti

Scegli la barra di sospensione più adatta alla tua situazione: ha una barra di sospensione da 15 cm e una da 25 cm.

Rimuovere il bullone dalla barra rimuovendo il perno e far passare l'aletta (rivestimento del tetto) e la rosa del motore attraverso la barra di sospensione. Quindi, instradare i fili dal motore della ventola all'interno della barra appendiabiti. Montare la barra di sospensione sul motore e inserire il bullone e il perno.

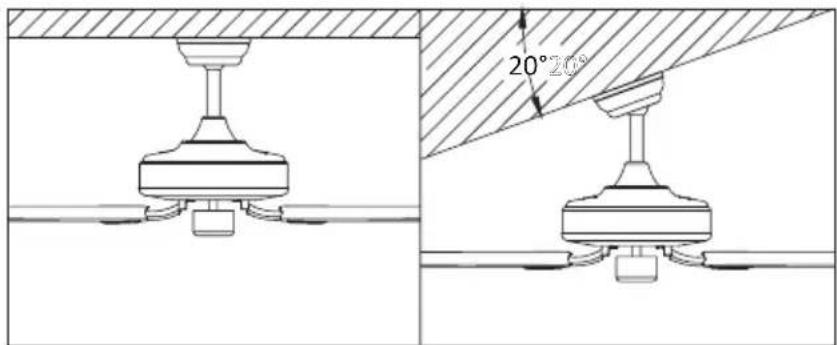

20°20°

Questo ventilatore può essere installato sia su un soffitto normale che su un soffitto a volta ed è possibile estendere la lunghezza della sospensione con la barra di sospensione più lunga (in dotazione). Per installare la barra appendiabiti avrai bisogno dei seguenti strumenti: un cacciavite, un cacciavite a testa piatta, pinze regolabili o una chiave inglese, una scala a pioli, un tagliacavi e nastro isolante.

Instradare i cavi della ventola dal motore, attraverso la barra appendiabiti, la copertura decorativa e il terminale fino al soffitto.

Consigli: Applicare un pezzetto di nastro isolante alle estremità dei fili ti aiuterà a tenerli insieme mentre li fai passare attraverso la barra del gancio.

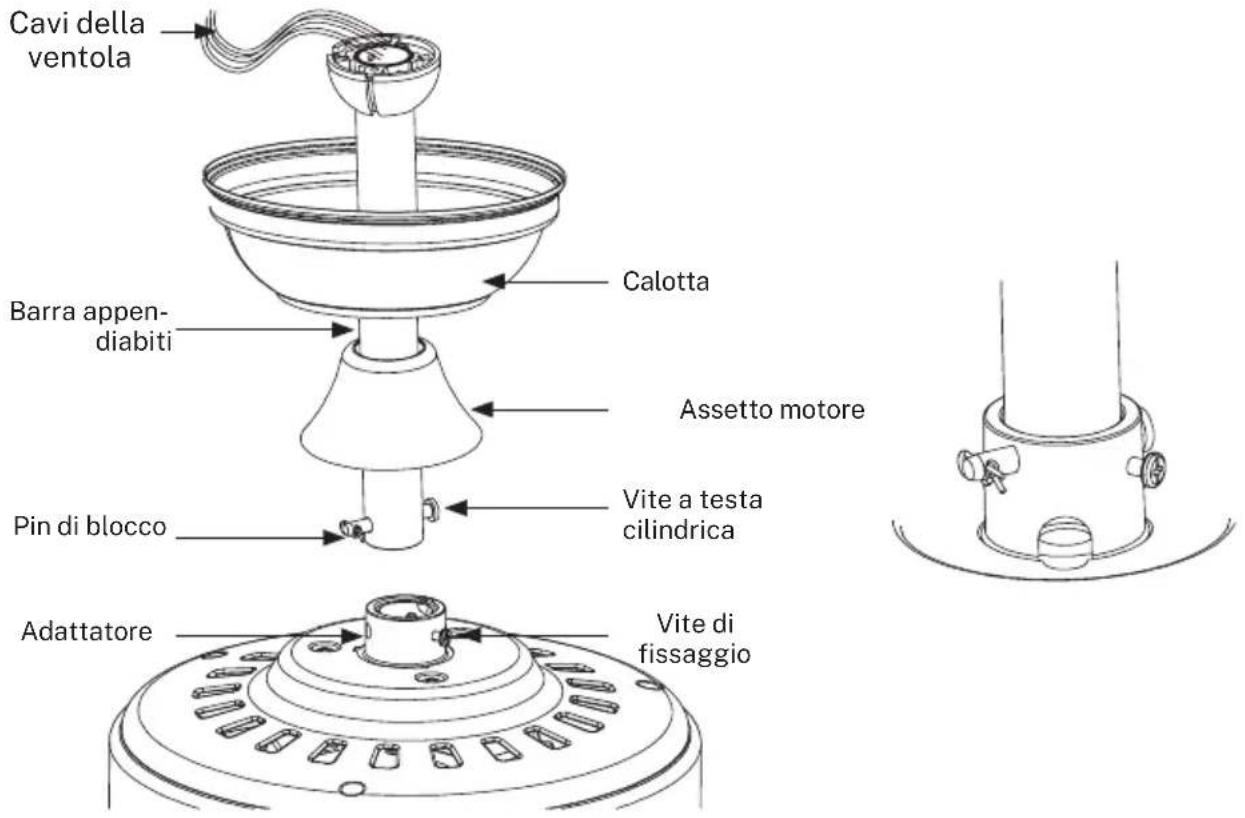

Collegamento della barra di sospensione all'alloggiamento del motore

Cavi della ventola Barra appen- diabiti Calotta Assetto motore Pin di blocco Vite a testa cilindrica Adattatore Vite di fissaggio

1. Rimuovere la coppiglia dal perno con testa ed estrarre il perno con testa.
2. Svitare le viti di fissaggio.
3. Spingere l'asta nella parte superiore dell'alloggiamento del motore e allineare i fori sull'asta.
4. Reinserire il perno con testa e bloccarlo con la coppiglia.
5. Fissare le viti di fissaggio.
6. Coprire con il tettuccio del motore.

Connessione telecomando

- Effettuare il collegamento tra i fili del ricevitore ei fili del motore del ventilatore seguendo le indicazioni del colore. Assicurati che la connessione sia stretta.


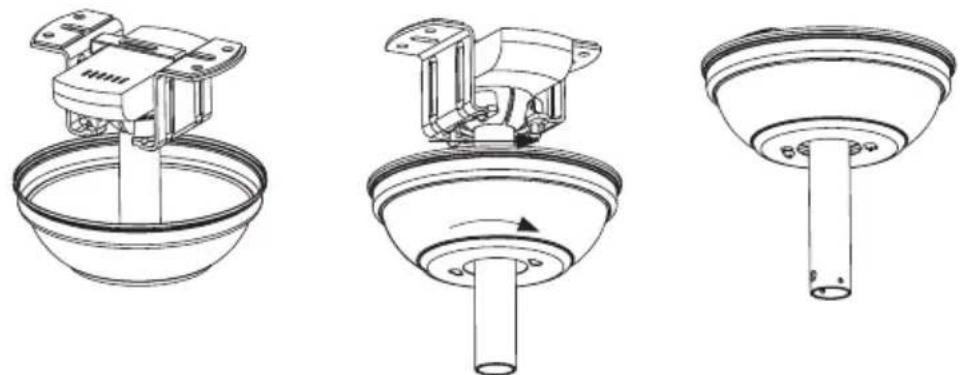

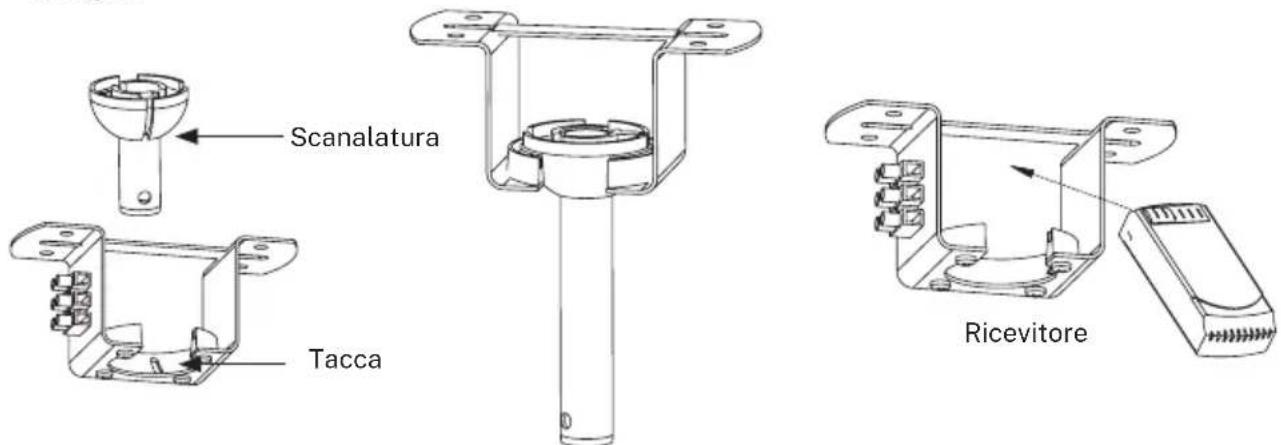

Sospensione della ventola

• Appendere il ventilatore alla staffa a soffitto. Avvicinare l'asta di sospensione alla staffa e lasciare che il gruppo motore poggi sulla staffa a soffitto. Inserire il ricevitore del telecomando nello spazio a sinistra durante l'installazione della staffa da soffitto, tra il soffitto e la barra di sospensione. In modo che i cavi di collegamento siano fuori dalla piastra metallica per poter collegare i cavi.
  • Passare prima il ricevitore, facendo sporgere i cavi dai lati della staffa, come indicato nei disegni.

Scanalatura Tacca Ricevitore

1. Appendere l'alloggiamento del motore alla staffa di montaggio. Ruotare la ventola in modo che la tacca nella sfera si impegni con la cresta della staffa di montaggio.

2. Posizionare il ricevitore del telecomando nello slot della staffa di montaggio come mostrato in figura.

1. Posizionare due viti in posizione centrale nei fori opposti finché non ci sono circa 5 mm tra la testa della vite e il bordo della piastra di montaggio. Assicurarsi di posizionare le rondelle tra la testa della vite e la staffa di montaggio.

2. Far scorrere l'aletta sulla staffa di montaggio e allineare le fessure di bloccaggio con le due viti installate.

3. Ruotare la rosetta e serrare le viti. Installare le restanti due viti di montaggio negli altri due fori della rosetta e serrare saldamente.

1. Una volta che l'installazione elettrica è stata verificata e completata, spingere verso l'alto il "rosone" (rivestimento del soffitto) fino a coprire la staffa a soffitto e tutti i cavi di collegamento. Abbinare le viti allineando i fori nella "rosetta" (rivestimento del tetto) con i fori laterali nella staffa.

2. A questo punto, puoi anche spingere verso il basso la rosetta del motore fino a quando non incontra il corpo del motore.

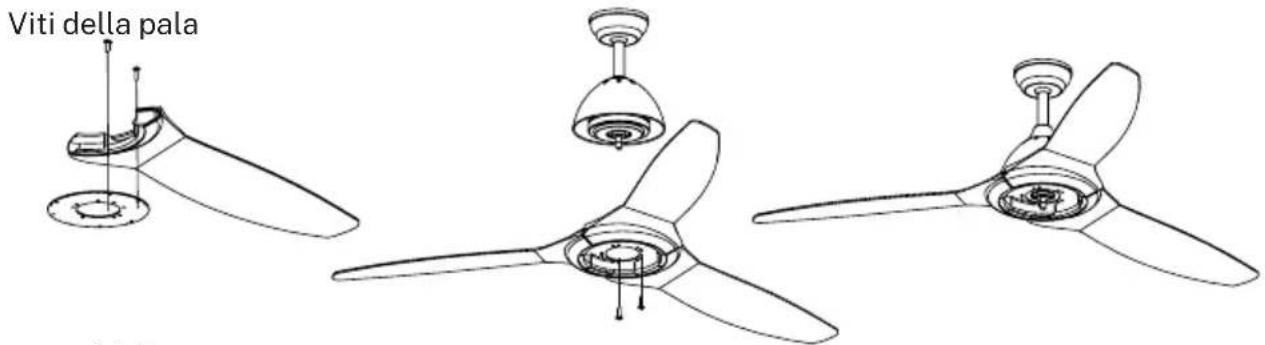

Installazione della lama

Viti della pala

123

Allineare i fori nella staffa della lama con i fori nelle lame e nel corpo motore e avvitarli in posizione (1), ma non serrare le viti finché non sono tutte in posizione e leggermente avvitate.

Una volta che le lame sono ben serrate sulla staffa, avvitare il telaio della staffa con le staffe all'alloggiamento del motore (2) fino a fissarlo come in figura (3).

VENTILATORE DA SOFFITTO CON LUCE LED

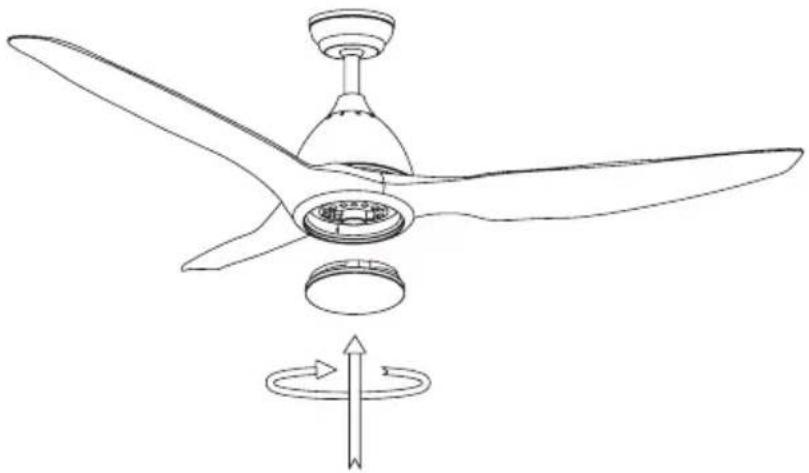

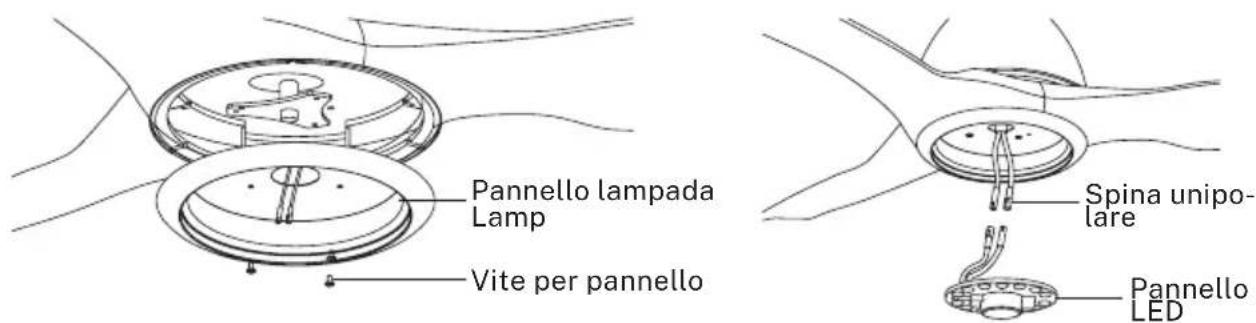

Montaggio del pannello LED e dello schermo decorativo

Pannello lampada Lamp Vite per pannello Spina unipo-lare Pannello LED

Svitare una vite di fermo. Fissare la scheda LED alla parte inferiore della ventola inserendo le altre due viti di fissaggio nelle asole dei fori. Ruotare per adattarsi, quindi fissare la vecchia vite di fissaggio allineando il foro della vite e il foro sul fondo della ventola, serrare le restanti due viti di fissaggio per fissare la scheda LED.

NOTA: Durante l'installazione o la rimozione della scheda LED, mantenere intatti i cuscinetti di isolamento. Stringere troppo le viti di fissaggio danneggerà i cuscinetti isolanti.

Riposizionare il coperchio e il paralume sulla scheda LED e fissarli con clip e dadi decorativi.

VENTILATORE DA SOFFITTO SENZA LUCE

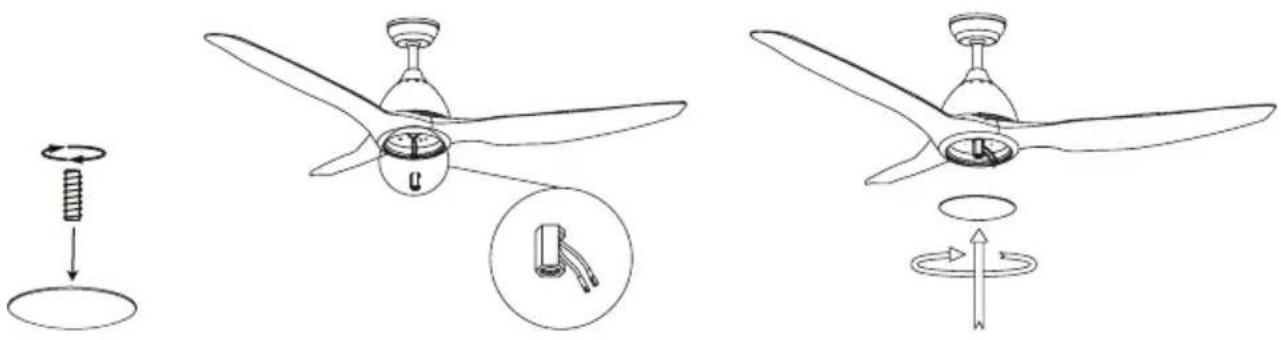

Installazione della copertura decorativa

Dopo aver installato le lame, allineare il coperchio decorativo con l'albero del motore e avvitarlo ruotandolo finché non è fissato saldamente.

Controllare l'installazione

• Verificare il corretto funzionamento del ventilatore da soffitto, verificando che non si notino movimenti anomali o disallineamenti in nessuna parte del ventilatore.
• Nel caso in cui si notasse qualsiasi tipo di ronzio/vibrazione si può procedere alla regolazione delle lame con il kit di equilibratura.
• In questo kit hai pesi autoadesivi e clip a forma di U.
• Spegni il ventilatore da soffitto.
• Puoi mettere la clip al centro di qualsiasi lama e controllare se la vibrazione diminuisce.
• Accendi la ventola e controlla. Se non ci sono cambiamenti, spegni la ventola e aggiungi un'altra clip a un'altra lama o usa i pesi adesivi.

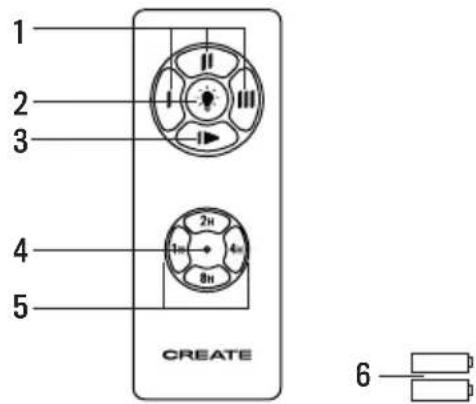

TELECOMANDO

1. Controllo della velocità
2. ** Pulsante di controllo della luce
3. Pulsante per spegnere
4. Indicatore di energia
5. Timer
6. Batteria per comando

** Funzione disponibile solo con scheda LED installata.

1 2 3 4 5 CREATE 6

Avvertenze

1. Si prega di utilizzare questo prodotto con la tensione corretta. Una tensione troppo bassa risulterà in un'operazione non riuscita.
2. Rimuovi le batterie dal telecomando se non lo utilizzerai per molto tempo.

Nota: Per motivi di sicurezza e per garantire prestazioni ottimali, collegare correttamente il filo di terra.

1. Quando si installa la ventola, assicurarsi che nulla stia premendo sull'antenna del ricevitore o su altri cavi per evitare cortocircuiti.

2. Quando il telecomando non funziona, controlla se:

3. La ventola ha potenza.

4. La ventola è collegata correttamente.

- La batteria del telecomando è carica.

- Altri prodotti telecomandati sono nelle vicinanze e in funzione. I prodotti di controllo remoto con la stessa frequenza che operano nelle immediate vicinanze interferiranno l'uno con l'altro.

In conformità con le direttive: 2012/19 / UE e 2015/863 / UE sulla restrizione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché sul loro smaltimento dei rifiuti. Il simbolo con la pattumiera incrociata mostrato sulla confezione indica che il prodotto al termine della sua vita utile verrà raccolto come rifiuto separato. Pertanto, qualsiasi prodotto che ha raggiunto la fine della sua vita utile deve essere consegnato a centri specializzati di smaltimento dei rifiuti per la raccolta selettiva di rifiuti di apparecchiature elettriche ed elettroniche o restituito al rivenditore al momento dell'acquisto di nuove apparecchiature simili, in un'unica per una base. Una corretta raccolta separata per la successiva messa in servizio di apparecchiature spedite per essere riciclate, trattate e smaltite in modo ecologico aiuta a prevenire potenziali effetti negativi sull'ambiente e sulla salute e ottimizza il riciclaggio e il riutilizzo di i componenti che compongono il dispositivo. L'eliminazione abusiva del prodotto da parte dell'utente implica l'applicazione di sanzioni amministrative in conformità con le leggi.
