GEBRUIKSAANWIJZING Wind Sail Create

Veiligheidsinstructies 60

Lijst met onderdelen 61

De locatie selecteren 62

Installatie instructies 62

Plafondventilator met led licht 66

Plafondventilator zonder licht 67

afstandsbediening 67

Probleem oplossing 68

DEUTSCH

Bedankt voor het kiezen van onze plafondventilator. Lees de instructies aandachtig door voordat u dit apparaat gebruikt en voor een optimaal gebruik.

De hier vermelde veiligheidsmaatregelen verminderen het risico op brand, elektrische schokken en letsel als ze correct worden opgevolgd. Bewaar de handleiding op een veilige plaats voor toekomstig gebruik, evenals de garantie, het aankoopbewijs en de doos. Geef deze instructies eventueel door aan de toekomstige eigenaar van het apparaat. Volg altijd de basisveiligheidsinstructies en risicopreventiemaatregelen bij het gebruik van een elektrisch apparaat. De fabrikant is niet aansprakelijk voor schade die voortvloeit uit het niet naleven van deze instructies door de gebruiker.

VEILIGHEIDSINSTRUCTIES

Bij het gebruik van een elektrisch apparaat moeten de volgende fundamentele veiligheidsmaatregelen altijd in acht worden genomen.

• Lees deze handleiding zorgvuldig door voordat u met de installatie begint. Bewaar deze instructies.
• Om het risico van persoonlijk letsel te verminderen, bevestigt u de ventilator rechtstreeks op de ondersteunende structuur van het gebouw volgens deze instructies en gebruikt u alleen het meegeleverde materiaal.
• Om mogelijke elektrische schokken te voorkomen, moet u voordat u uw ventilator installeert de stroom uitschakelen door de stroomschakelaars in het elektrische paneel en de bijbehorende wandschakelaars uit te schakelen. Als het niet mogelijk is om de stroomschakelaars uit te schakelen, gebruik dan een waarschuwingsapparaat zoals een label op het elektrische paneel.
• Alle kabels moeten voldoen aan de specificaties die zijn vastgesteld door lokale en nationale elektrische voorschriften en ansi / nfpa 70. Raadpleeg een gekwalificeerde elektricien als u niet bekend bent met elektrische installaties.
• Buig het mesbevestigingssysteem niet tijdens het installeren, kantelen of reinigen van de messen.
• Steek geen andere voorwerpen tussen de ventilatorbladen.
• Gebruik geen solid-state snelheidsregelaar met deze ventilator om het risico op brand, elektrische schokken of motorschade te verminderen. Gebruik alleen originele snelheidsregelaars.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en mensen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of gebrek aan ervaring of beperkte kennis, op voorwaarde dat ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of die is opgeleid om het apparaat veilig. Kinderen mogen niet met dit apparaat spelen.
• Evenmin mogen ze het apparaat schoonmaken en onderhouden, tenzij ze ouder zijn dan 8 jaar en onder toezicht staan.

- Kinderen moeten nauwlettend worden gevolgd bij het gebruik van een apparaat.

Notitie: de instructies en veiligheidsmaatregelen in deze handleiding de- kken mogelijk niet alle mogelijke problemen en situaties. U moet begrijpen dat zowel gezond verstand als voorzichtigheid essentieel zijn bij de installatie en het gebruik van de ventilator.

LIJST MET ONDERDELEN

Uitbreidings- bouten

Bladen ondersteuning

Optie met licht:

Lamppaneel

LED-paneelDecoratief scherm

Optie zonder licht:

Bevestigingss- chroeven

Decoratieve hoes

• De ventilatorbladen moeten minimaal 2,3 meter hoog zijn.
• Zorg ervoor dat, waar u het installeert, de ventilatorbladen op geen enkel moment contact maken met enig object.
• De constructie die de ventilator ondersteunt, moet een gewicht van minimaal de ventilator kunnen dragen.
• Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, moet u ervoor zorgen dat de beugel direct op de constructie van het gebouw wordt geïnstalleerd. Monteer het niet op een stopcontactdoos.
• De beugel moet stevig worden vastgeschroefd aan een dragende constructie (bijvoorbeeld een betonnen plafond, een stalen frame of een houten constructie). Als er een houten frame wordt toegevoegd, moet deze goed tussen twee balken worden genageld of geschroefd.
• Om het risico op letsel en materiële schade te verminderen, mag u de ophangstang of bladen niet buigen of beschadigen tijdens de installatie. Als u onvolkomenheden constateert, neem dan contact op met de klantenservice voordat u verder gaat met de installatie.
• Zorg ervoor dat de ventilator goed en stevig aan het plafond is gehaakt. Controleer en draai alle tapbouten aan waar nodig voordat u de ventilator start.

• Haal altijd de stekker uit het stopcontact voordat u onderhoud aan de ventilator uitvoert. Schakel de stroomonderbreker uit die de lamp van stroom voorziet. Om mogelijke elektrische schokken te voorkomen, moet u ervoor zorgen dat de elektriciteit is losgekoppeld bij de zekeringkast of het stroomonderbrekerpaneel voordat u de bedrading aanraakt.
• De ventilator, beugel en verlichting moeten geaard zijn. Zorg ervoor dat alle verbindingen goed zijn geïsoleerd.
• Controleer en bevestig dat alle verbindingen correct en veilig zijn. Als u klaar bent met het maken van alle elektrische aansluitingen, bergt u de kabels netjes op.
• Probeer de werking van de ventilator niet te regelen vanaf een wandcontroller of afstandsbediening die niet uitdrukkelijk is goedgekeurd door de fabrikant voor deze ventilator. Gebruik geen elektronische halfgeleiderschakelaar. Bij gebruik van een niet-goedgekeurde controller of controller vervalt de garantie.
• Sluit de plafondventilator niet aan op een dimmer.

• Markeer de juiste positie van de gaten en bevestig de plafondbeugel met behulp van de metalen ankerbouten of schroeven en ringen die geschikt zijn voor het gekozen type plafond.
• Controleer de juiste installatie van de beugel voordat u de ventilator ophangt. Deze plaat moet het volledige gewicht van de ventilator dragen.

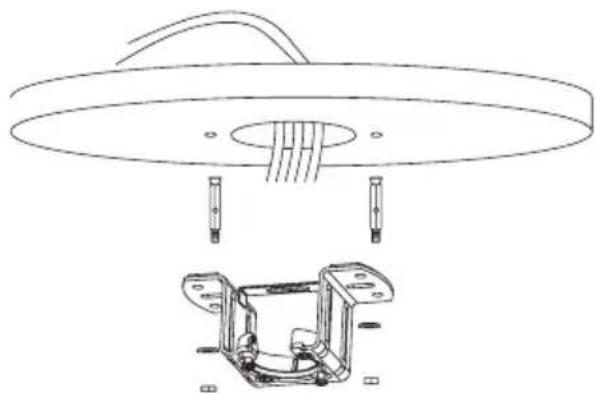

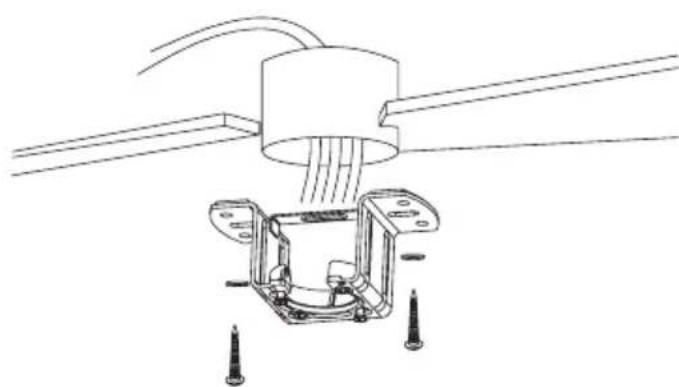

Montagebeugel installatie

De uitlaatdoos en balk moeten stevig worden geïnstalleerd en in staat zijn om op betrouwbare wijze het gewicht van de ventilator te dragen.

Bevestig de montagebeugel stevig met houtschroeven en ringen aan de balken.

Boor gaten met een boor van 8 mm, afhankelijk van de lengte van de expansieschroeven. Bevestig vervolgens de montagebeugel met de expansieschroeven.

Installeer de montagebeugel niet rechtstreeks op plafonds die dunner zijn dan 10 mm om het risico te vermijden dat de schroef losraakt.

Hanger bar installatie

Kies de ophangstang die het beste bij uw situatie past: deze heeft een ophangstang van 15 cm en een ophangstang van 25 cm.

Verwijder de bout van de stang door de pen te verwijderen en steek de vin (dakbekleding) en de motorsteun door de ophangstang. Leid vervolgens de draden van de ventilatormotor in de ophangstang. Monteer de ophangstang op de motor en steek de bout en pen erin.

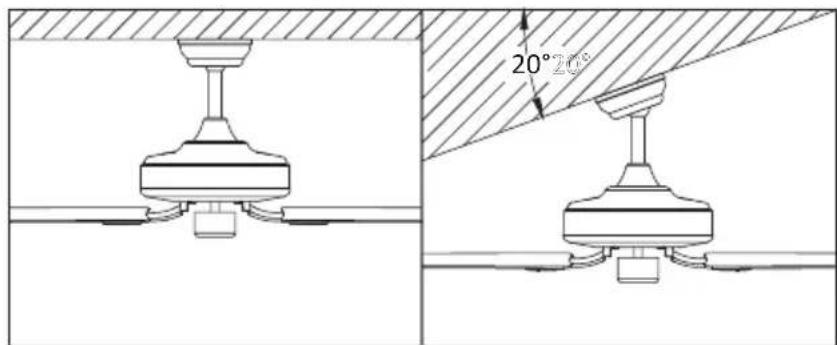

20° 20°

Deze ventilator kan zowel aan een gewoon plafond als aan een gewelfd plafond gemonteerd worden en je kunt de ophanglengte verlengen met de langere ophangstang (meegeleverd). Om de ophangstang te installeren, hebt u het volgende gereedschap nodig: een schroeven-draaier, een platte schroevendraaier, een verstelbare tang of een sleutel, een trapladder, een kabelsnijder en isolatietape.

Leid de ventilatorkabels van de motor, door de ophangstang, de decoratieve afdekking en de kruisbloem naar het plafond.

Advies: Door een klein stukje isolatietape op de uiteinden van de draden aan te brengen, blijven ze bij elkaar terwijl u ze door de ophangstang haalt.

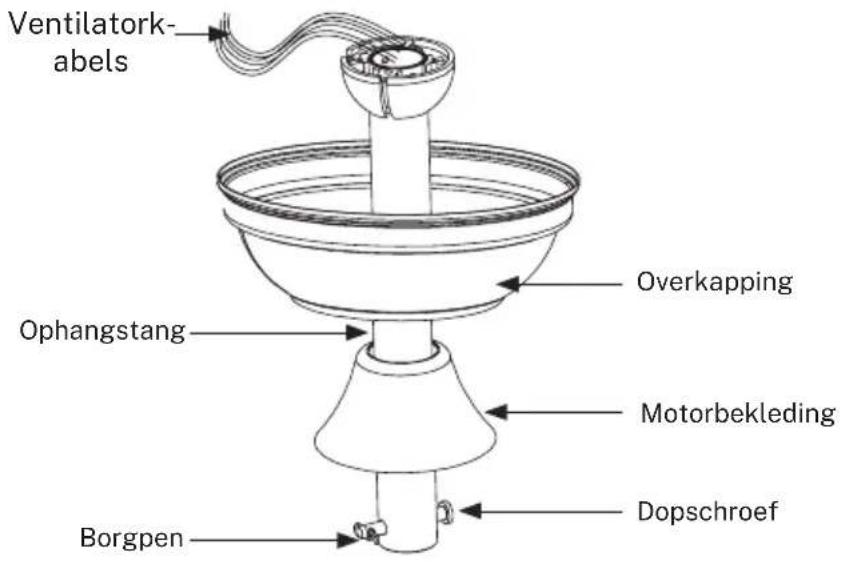

Ophangstang verbinding met motorhuis

Ventilatork- abels Ophangstang Overkapping Motorbekleding Borgpen Dopschroef

1. Verwijder de splitpen van de gaffelpen en trek de gaffelpen eruit.
2. Draai de bevestigingsschroeven los.
3. Duw de downrod in de bovenkant van de motorbehuizing en lijn de gaten op de downrod uit.
4. Steek de gaffelpen er weer in en vergrendel deze met de splitpen.
5. Draai de bevestigingsschroeven vast.
6. Dek af met de motorkap.

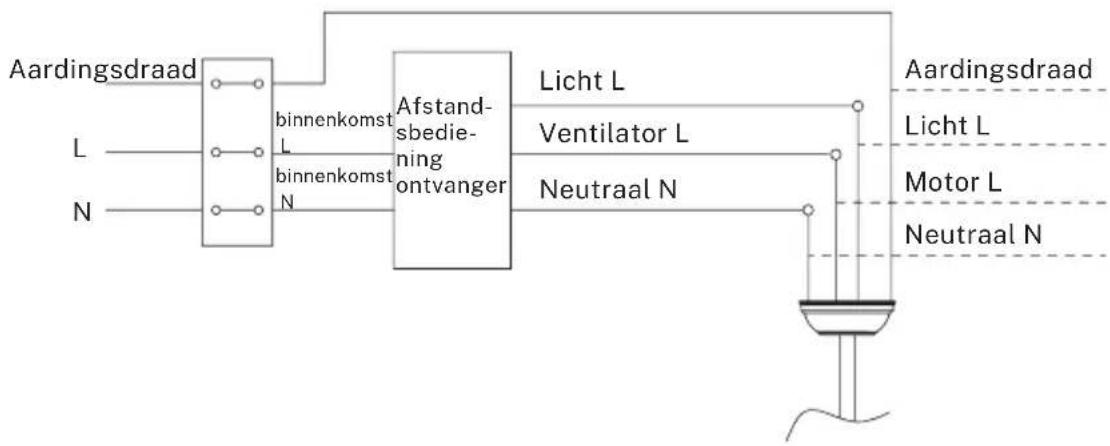

Aansluiting afstandsbediening

- Maak de verbinding tussen de ontvangerdraden en de ventilatormotordraden volgens de kleuraanduidingen. Zorg ervoor dat de verbinding goed vastzit.


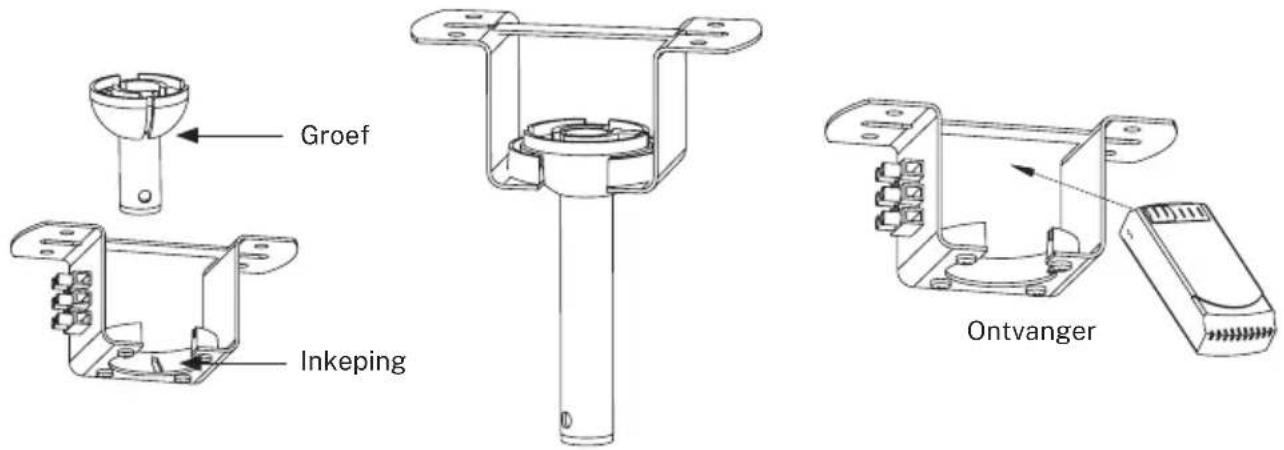

Ventilatorophanging

• Hang de ventilator aan de plafondbeugel. Breng de ophangas dicht bij de beugel en laat de motorconstructie op de plafondbeugel rusten. Steek de ontvanger van de afstandsbediening in de linker ruimte bij het installeren van de plafondbeugel, tussen het plafond en de ophangstang. Zodat de aansluitkabels buiten de metalen plaat liggen om de kabels aan te kunnen sluiten.
• Passeer eerst de ontvanger en laat de kabels uit de zijkanten van de beugel steken, zoals aangegeven in de tekeningen.

Groef Inkeping Ontvanger

1. Hang het motorhuis aan de montagebeugel. Draai de ventilator zodat de inkeping in de kogel in de nok van de montagebeugel valt.
2. Plaats de ontvanger van de afstandsbediening in de gleuf van de montagebeugel zoals weergegeven in de afbeelding.

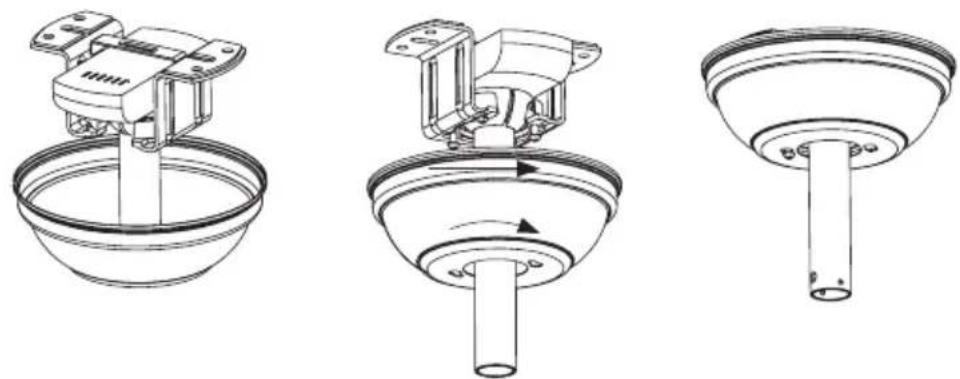

1. Plaats twee schroeven in de middelste positie in tegenover elkaar liggende gaten totdat er ongeveer 5 mm tussen de schroefkop en de rand van de montageplaat zit. Zorg ervoor dat u ringen tussen de schroefkop en de montagebeugel plaatst.

2. Schuif de vin over de montagebeugel en lijn de vergrendelingssleuven uit met de twee geïnstalleerde schroeven.

3. Draai de rozet en draai de schroeven vast. Installeer de resterende twee montageschroeven in de andere twee gaten in de rozet en draai ze stevig vast.

1. Nadat de elektrische installatie is gecontroleerd en voltooid, duwt u de "rozet" (plafondlijst) omhoog totdat de plafondbeugel en alle verbindingskabels bedekt zijn. Pas de schroeven aan door de gaten in de "rozet" (dakrand) uit te lijnen met de zijgaten in de beugel.
2. Op dit moment kunt u ook de motorrozet naar beneden duwen totdat deze het motorlichaam raakt.

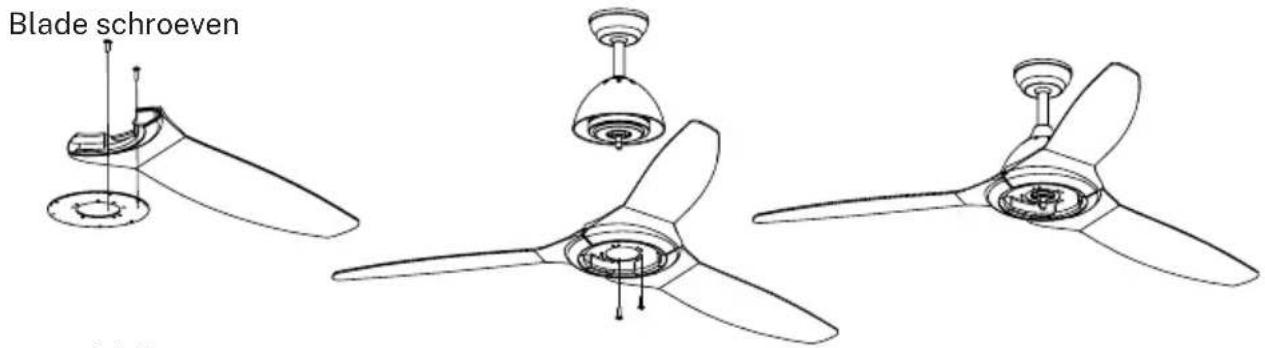

Installatie van het mes:

Blade schroeven

123

Lijn de gaten in de mesbeugel uit met de gaten in de messen en het motorhuis en schroef ze op hun plaats (1), maar draai de schroeven pas vast als ze allemaal op hun plaats zitten en licht zijn vastgedraaid.

Zodra de messen stevig op de beugel zitten, schroeft u het beugelframe met de beugels aan het motorhuis (2) totdat het vastzit zoals op de afbeelding (3).

PLAFONDVENTILATOR MET LED LICHT

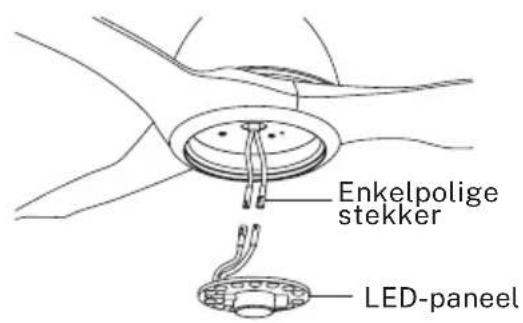

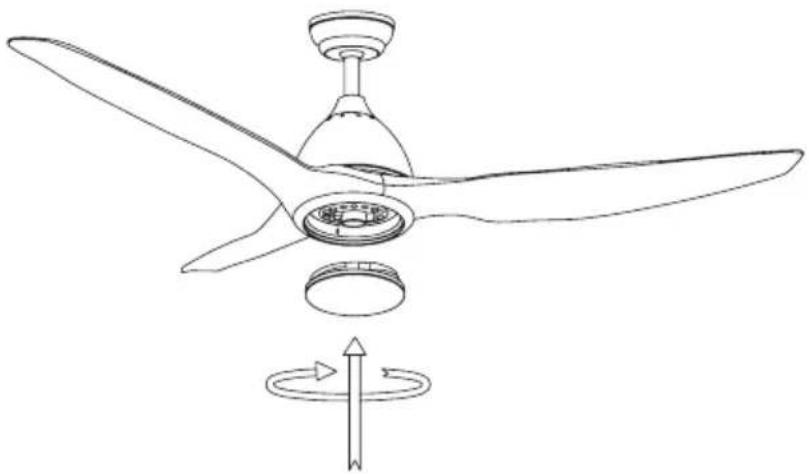

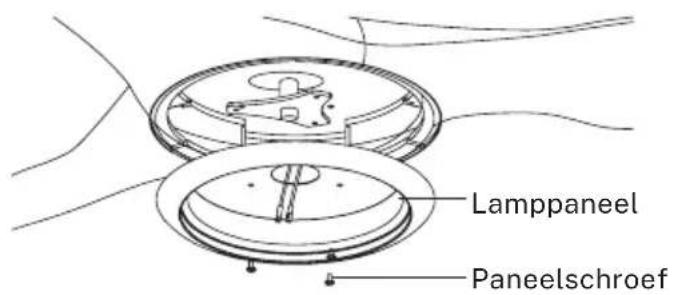

Montage van het LED-paneel en decoratief scherm

Lamppaneel Paneelschroef

Enkelpolige stekker LED-paneel

Draai een stelschroef los. Bevestig de LED-kaart aan de onderkant van de ventilator door de andere twee bevestigingsschroeven in de sleuven te steken. Draai om te passen, zet vervolgens de oude stelschroef vast door het schroefgat en het gat aan de onderkant van de ventilator uit te lijnen, draai de resterende twee stelschroeven vast om het LED-bord vast te zetten.

OPMERKING: Houd de isolatiepads intact tijdens het installeren of verwijderen van de LED-kaart. Als u de stelschroeven te vast aandraait, worden de isolatiekussentjes beschadigd.

Plaats de kap en lampenkap terug op het LED-bord en bevestig ze met decoratieve clips en moeren.

PLAFONDVENTILATOR ZONDER LICHT

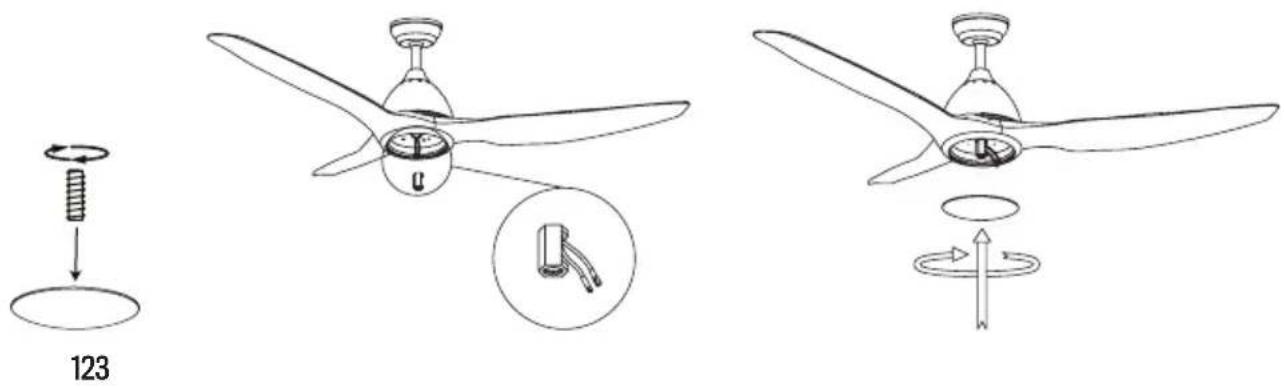

De decoratieve afdekking installeren

Na het installeren van de messen, lijnt u de decoratieve afdekking uit met de motoras en schroeft u deze vast door te draaien totdat deze stevig vastzit.

Installatie controleren

• Controleer de juiste werking van de plafondventilator en controleer of er geen vreemde beweging of verkeerde uitlijning wordt waargenomen in enig deel van de ventilator.
• In het geval dat er enige brom/trilling te zien is, kunt u doorgaan met het afstellen van de bladen met de balanceerset.
• In deze kit heb je zelfklevende gewichten en u-vormige clips.
  • Zet de plafondventilator uit.
• U kunt de clip in het midden van elk mes plaatsen en controleren of de trilling afneemt.
• Zet de ventilator aan en controleer. Als er geen verandering is, zet u de ventilator uit en voegt u nog een clip toe aan een ander mes of gebruikt u de zelfklevende gewichten.

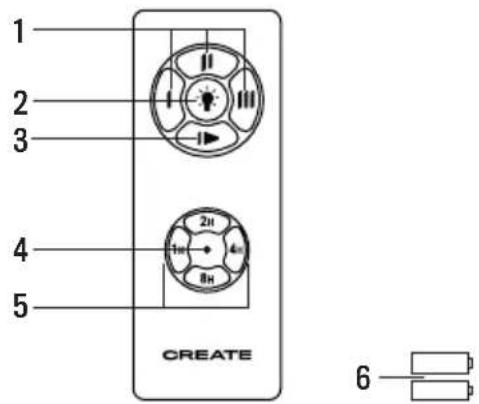

AFSTANDSBEDIENING

1. Snelheidsregeling
2. ** Lichtbedieningsknop
3. Knop om uit te schakelen
4. Aan/uit-indicator
5. Timer
6. Batterij voor commando

** Functie alleen beschikbaar met geïnstalleerde LED-kaart.

1 2 3 4 5 CREATE 6

Waarschuwingen

1. Gebruik dit product onder de juiste spanning. Een te lage spanning leidt tot een mislukte werking.
2. Haal de batterijen uit de afstandsbediening als u deze lange tijd niet gaat gebruiken. Opmerking: Om veiligheidsredenen en om optimale prestaties te garanderen, moet u de aardingskabel correct aansluiten.
3. Zorg er bij het installeren van de ventilator voor dat er niets op de ontvangerantenne of andere kabels drukt om kortsluiting te voorkomen.

PROBLEEM OPLOSSING

1. Als de afstandsbediening niet werkt, controleer dan of:
2. De ventilator heeft stroom.
3. De ventilator is goed aangesloten.
4. De batterij in de afstandsbediening is opgeladen.
5. Andere op afstand bestuurbare producten zijn in de buurt en in bedrijf. Afstandsbedieningsproducten met dezelfde frequentie die dicht bij elkaar werken, zullen met elkaar interfereren.

In overeenstemming met de richtlijnen: 2012/19 / EU en 2015/863 / EU betreffende de beperking van het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatuur, evenals hun afvalverwerking. Het symbool met de gekruiste vuilnisbak op de verpakking geeft aan dat het product aan het einde van zijn levensduur als gescheiden afval wordt ingezameld. Daarom moet elk product dat het einde van zijn levensduur heeft bereikt, worden afgeleverd bij gespecialiseerde afvalverwijderingscentra voor de selectieve inzameling van afgedankte elektrische en elektronische apparatuur, of bij de aankoop van soortgelijke nieuwe apparatuur in één keer aan de detailhandelaar worden geretourneerd, voor één basis. Een juiste gescheiden inzameling voor latere inbedrijfstelling van apparatuur die wordt verzonden om te worden gerecycled, behandeld en op milieuvriendelijke wijze afgevoerd, helpt mogelijke negatieve effecten op het milieu en de gezondheid te voorkomen en optimaliseert recycling en hergebruik van de componenten waaruit het apparaat bestaat. De onrechtmatige eliminatie van het product door de gebruiker impliceert de toepassing van administratieve sancties in overeenstemming met de wetten.
