BEDIENUNGSANLEITUNG Wind Flowood Create

Standort- und Installationsanforderungen 51

Tipps für Mechaniker 51

Elektrische Tipps 51

Sicherheitshinweise 52

Liste der Einzelteile 53

Fernbedienung 54

Installationsanleitung 54

Installationsvorbereitung 54

Montage der Montagehalterung 55

Wahl der Montageart 55

Installation der Aufhängestange 56

Kabelverbindung 57

Lüfteraufhängung 57

Klingeninstallation 58

Patchpanel-Montage 58

Dekorative Abdeckungsbaugruppe 58

Lichtmontage 59

Überprüfen Sie die Installation 59

POLSKI

Vielen Dank, dass Sie sich für unseren Deckenventilator entschieden haben. Bevor Sie dieses Gerät verwenden und um eine optimale Nutzung zu gewährleisten, lesen Sie bitte die Anweisungen sorgfältig durch.

Die hier aufgeführten Sicherheitsmaßnahmen verringern bei korrekter Befolgung das Risiko von Bränden, Stromschlägen und Verletzungen. Bitte bewahren Sie das Handbuch sowie den Kaufbeleg und die Verpackung zum späteren Nachschlagen an einem sicheren Ort auf. Geben Sie diese Anleitung ggf. an den künftigen Besitzer des Gerätes weiter.

Befolgen Sie bei der Verwendung eines Elektrogeräts stets die grundlegenden Sicherheitshinweise und Maßnahmen zur Gefahrenverhütung. Der Hersteller übernimmt keine Haftung für Schäden, die aus der Nichtbeachtung dieser Anweisungen durch den Benutzer entstehen.

STANDORT- UND INSTALLATIONSANFORDERUNGEN

TIPPS FÜR MECHANIKER

• Gemäß den Sicherheitsvorschriften muss der tiefste Punkt der Ventilatorflügel mindestens 2,3 Meter über dem Boden liegen.
• Stellen Sie sicher, dass der gewählte Standort es den rotierenden Messern nicht erlaubt, mit irgendwelchen Gegenständen in Kontakt zu kommen.
• Überprüfen Sie, ob die Deckenbalken sicher und groß und stark genug sind, um das Gewicht des Ventilators zu tragen.
• Um das risiko von bränden, stromschlägen oder verletzungen zu verringern, stellen sie sicher, dass die lüfterhalterung direkt an der gebäudestruktur befestigt ist. Nicht in einem verteilerkasten montieren.
• Die Montagehalterung muss sicher an einer tragenden Struktur, beispielsweise einem Betondach, einer Stahlkonstruktion oder einem Holzrahmen, verschraubt sein. Wenn ein Holzrahmen hinzugefügt wird, sollte dieser fest zwischen zwei Balken genagelt oder verschraubt werden.
• Um das Risiko von Personen- und Sachschäden zu verringern, dürfen Sie die vertikale Stange oder die Lüfterflügel bei der Handhabung oder Installation des Lüfters nicht verbiegen oder beschädigen. Wenn Sie Schäden am Produkt feststellen, wenden Sie sich an unseren Kundendienst, bevor Sie mit der Installation des Ventilators fortfahren.
• Stellen Sie sicher, dass der Ventilator sicher an der Decke befestigt ist. Alle Befestigungsschrauben sollten vor der Inbetriebnahme des Ventilators überprüft und bei Bedarf nachgezogen werden.

ELEKTRISCHE TIPPS

• Schalten Sie den Strom aus, bevor Sie Arbeiten am Deckenventilator durchführen, und schalten Sie den Netzschalter aus. Um einen möglichen Stromschlag zu vermeiden, prüfen Sie vor der Verkabelung, ob der Strom am Sicherungskasten oder am Leistungsschalterfeld ausgeschaltet ist.
• Ventilator, Montagehalterung und Beleuchtungsgeräte müssen geerdet sein. Überprüfen Sie, ob alle Verbindungen gut isoliert sind.
• Überprüfen und bestätigen Sie, dass alle Verbindungen korrekt und sicher sind. Nachdem alle elektrischen Anschlüsse hergestellt wurden, bewahren Sie alle Kabel sicher auf.
• Versuchen Sie nicht, diesen Ventilator über einen Wandschalter oder eine Fernbedienung zu steuern, die nicht vom Hersteller für die Verwendung mit dem Ventilator zugelassen ist. Verwenden Sie keinen Solid-State-Controller. Bei Verwendung eines nicht zugelassenen Wandschalters oder einer nicht zugelassenen Fernbedienung erlischt Ihre Garantie.
• Schließen Sie den Deckenventilator nicht an einen Dimmschalter an.

Bei der Verwendung von Elektrogeräten sollten stets die folgenden grundlegenden Sicherheitsvorkehrungen beachtet werden.

• Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie mit der Installation beginnen.
• Um das Verletzungsrisiko zu verringern, befestigen Sie den Ventilator gemäß diesen Anweisungen direkt an der Gebäudetragstruktur und verwenden Sie nur das mitgelieferte Material.
• Um einen möglichen Stromschlag zu vermeiden, trennen Sie vor der Installation Ihres Ventilators die Stromversorgung, indem Sie die Netzschalter der Schalttafel und die zugehörigen Wandschalter ausschalten. Wenn es nicht möglich ist, die Netzschalter auszuschalten, verwenden Sie eine Warnvorrichtung, z. B. ein Etikett auf der Schalttafel.
• Alle Kabel müssen den Spezifikationen der örtlichen und nationalen Elektrovorschriften sowie ANSI/NFPA 70 entsprechen. Wenn Sie mit Elektroinstallationen nicht vertraut sind, wenden Sie sich an einen qualifizierten Elektriker.
• Biegen Sie das Klingenbefestigungssystem nicht, während Sie die Klingen installieren, kippen oder reinigen.
• Stecken Sie keine anderen Gegenstände zwischen die Lüfterflügel.
• Um das Risiko von Bränden, Stromschlägen oder Motorschäden zu verringern, verwenden Sie bei diesem Ventilator keinen elektronischen Geschwindigkeitsregler. Verwenden Sie nur die Original-Geschwindigkeitsregler.
• Dieses Gerät kann von Kindern ab 8 Jahren und älteren Personen sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung oder begrenzten Kenntnissen verwendet werden, sofern sie von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt werden oder in der Bedienung geschult wurden es. das Gerät sicher.
• Kinder sollten nicht mit diesem Gerät spielen. Sie sollten auch keine Reinigungs- und Wartungsarbeiten am Gerät durchführen, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt. Kinder sollten bei der Verwendung eines Geräts engmaschig beaufsichtigt werden.

NOTIZ: Die Anweisungen und Sicherheitsvorkehrungen in diesem Handbuch decken möglicherweise nicht alle möglichen Probleme und Situationen ab. Sie sollten verstehen, dass bei der Installation und Verwendung des Ventilators sowohl gesunder Menschenverstand als auch Vorsicht erforderlich sind.

• Öffnen Sie vorsichtig die Verpackung und entnehmen Sie die darin enthaltenen Teile.
• Legen Sie sie auf den Boden, auf einen Teppich oder ein Stück Plastik, das groß genug ist, um Schäden zu vermeiden.
• Überprüfen Sie, ob sich die unten aufgeführten Gegenstände in der Verpackung befinden.

Dekorative Abdeckung

Schrauben

Befestigungsschrauben

Dekorativer Deckel

Klingen Fernbedienung

Anschlussfeld

& Fahrer

Dekorativer LichtschirmLED-Panel

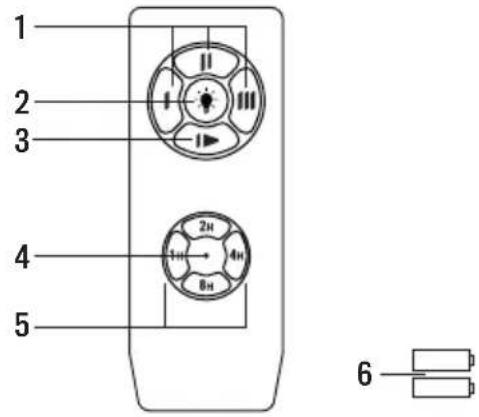

FERNBEDIENUNG

1. Geschwindigkeitskontrolle
2. ** Lichtsteuertaste
3. Schalten Sie den Knopf aus
4. Kraftmesser
5. Timer
6. Batterie für Fernbedienung

1 2 3 4 5 6

** Funktion nur bei Option mit Licht

Warnungen

1. Bitte verwenden Sie dieses Produkt unter der richtigen Spannung. Eine zu niedrige Spannung führt zu einem fehlerhaften Betrieb.
2. Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie sie längere Zeit nicht benutzen.
   Notiz: Aus Sicherheitsgründen und um einen optimalen Betrieb zu gewährleisten, schließen Sie das Erdungskabel korrekt an.
3. Achten Sie beim Einbau des Lüfters darauf, dass nichts auf die Empfangsantenne oder andere Kabel drückt, um einen Kurzschluss zu verhindern.

PROBLEME: Wenn die Fernbedienung nicht funktioniert, prüfen Sie, ob:

• Der Lüfter hat Strom.
- Der Lüfter ist korrekt angeschlossen.
• Der Akku in der Fernbedienung ist geladen.
- Weitere ferngesteuerte Produkte sind in der Nähe und in Betrieb. Ferngesteuerte Produkte mit derselben Frequenz, die in der Nähe betrieben werden, stören sich gegenseitig.

INSTALLATIONSANLEITUNG

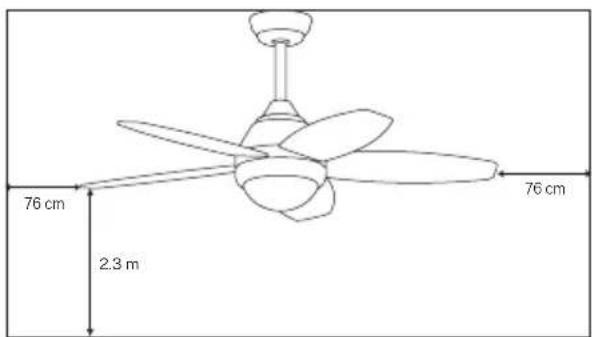

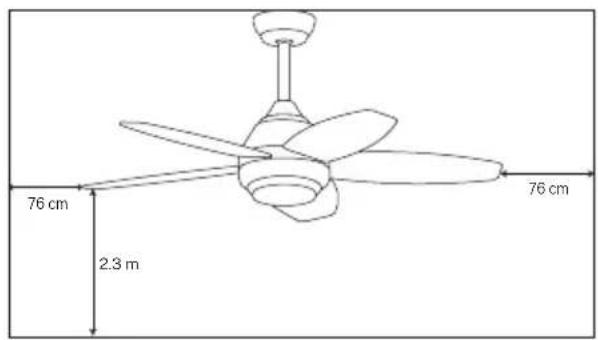

INSTALLATIONSVORBEREITUNG

76 cm 2.3 m 76 cm

76 cm 2.3 m 76 cm

• Um Personenschäden und Verletzungen zu vermeiden, stellen Sie sicher, dass der Ventilator an einem Ort aufgehängt wird, an dem sich die Flügel mindestens 2,3 m vom Boden und 76 cm von der nächsten Wand oder dem nächsten Hindernis entfernt befinden.
• Stellen Sie sicher, dass die Montagehalterung ausreichend an der Gebäudestruktur befestigt ist und das volle Gewicht des Ventilators tragen kann.

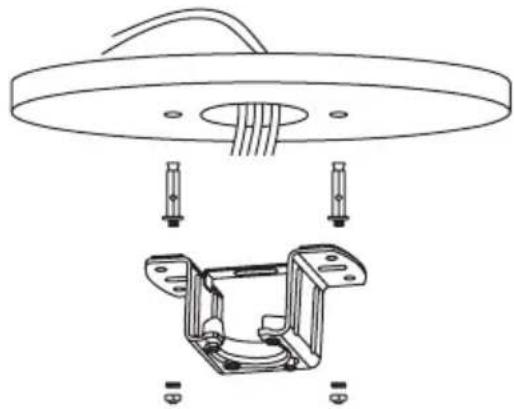

MONTAGE DER MONTAGEHALTERUNG

• Stellen Sie sicher, dass die Decke, an der Sie den Ventilator montieren möchten, stabil ist und das Gewicht des Ventilators sicher tragen kann.
• Befestigen Sie die Montagehalterung nicht direkt an Decken mit einer Dicke von weniger als 10 mm, um das Risiko zu vermeiden, dass sich die Schraube löst und herauskommt.

Bohren Sie die erforderlichen Löcher und befestigen Sie dann die Montagehalterung mit den Holzschrauben und Unterlegscheiben an den Deckenverbindungen.

Bohren Sie mit einem 8-mm-Bohrer Löcher entsprechend der Länge der Dehnschrauben. Befestigen Sie anschließend die Montagehalterung mit den Dehnschrauben an der Decke.

NOTIZ: Dieser Ventilator kann auch in eine Zwischendecke eingebaut werden, hierfür müssen Sie Befestigungsschrauben mit Federhebel verwenden (nicht im Lieferumfang enthalten).

• Markieren Sie die korrekte Position der Löcher und befestigen Sie die Deckenhalterung mit Schrauben mit Metalldübeln oder Schrauben und Unterlegscheiben, die für den gewählten Deckentyp geeignet sind.
• Überprüfen Sie die ordnungsgemäße Installation der Halterung, bevor Sie den Lüfter aufhängen. Die Montagehalterung muss das gesamte Gewicht des Ventilators tragen.

WAHL DER MONTAGEART

Traditionelle Montage Winkelmontage

Der traditionelle Aufbau hängt mit einer Stange von der Decke.

Bei schrägen oder gewölbten Decken empfiehlt sich die Winkelmontage.

Dieser Ventilator kann sowohl an einer normalen als auch an einer gewölbten Decke installiert werden und kann die Aufhängelänge mit der längeren Aufhängestange (im Lieferumfang enthalten) verlängern. Um die Kleiderstange zu installieren, benötigen Sie die folgenden Werkzeuge: einen Schraubendreher, einen Schlitzschraubendreher, eine verstellbare Zange oder einen Schraubenschlüssel, eine Trittleiter, einen Drahtschneider und ein Isolierband.

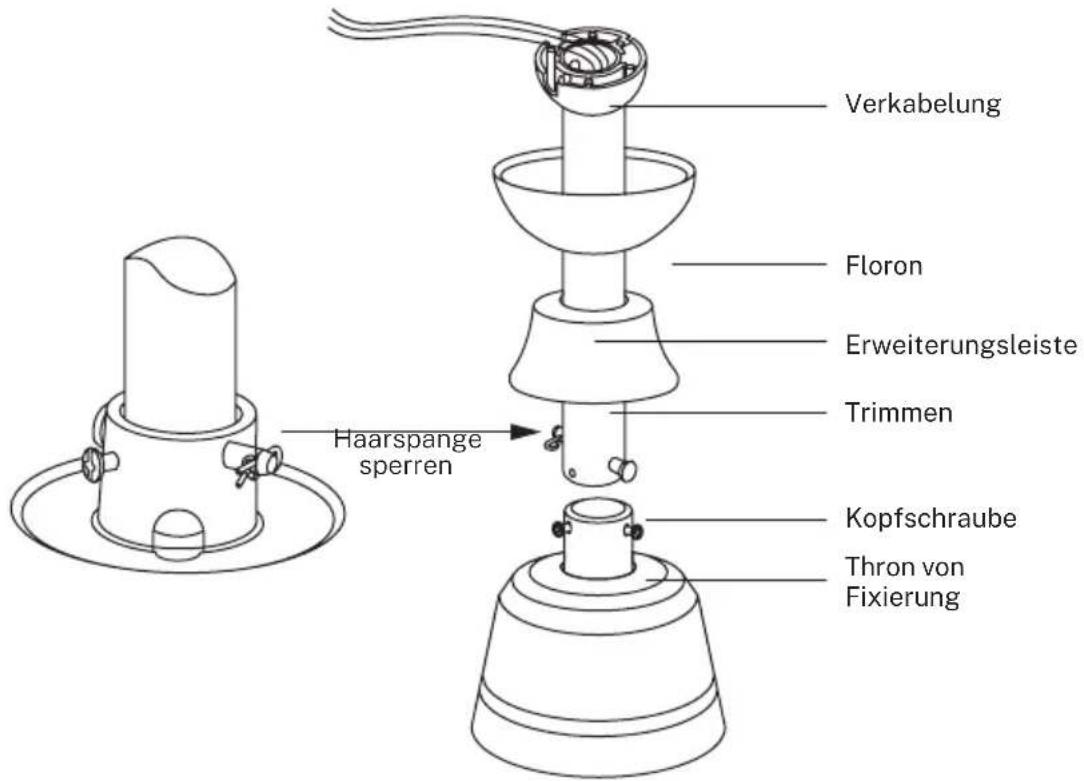

INSTALLATION DER AUFHÄNGESTANGE

• Wenn Sie die Aufhängelänge Ihres Ventilators verlängern möchten, entfernen Sie die Kugel von der Aufhängestange und verwenden Sie die zusätzliche Verlängerungsstange (im Lieferumfang enthalten).

• Wenn Sie die Erweiterungsleiste verwenden möchten, befolgen Sie die folgenden Anweisungen:

• Um die Kugel von der Aufhängungsstange zu entfernen, lösen Sie die Stellschraube und entfernen Sie die Splinte.

• Senken Sie die Kugel ab und entfernen Sie den Sicherungsstift.
• Nehmen Sie die Kugel aus der Kleiderstange und stecken Sie sie in die längere Kleiderstange (die Oberseite der Stange hat ein Loch für die Stellschraube; verwenden Sie diese, um die Stange zu befestigen).

Verkabelung Floron Erweiterungsleiste Trimmen Haarspange sperren Kopfschraube Thron von Fixierung

1. Stecken Sie den Sicherungsstift in das Ende der Aufhängestange und heben Sie die Kugel an. Stellen Sie sicher, dass der Sicherungsstift mit den Rillen im Inneren der Kugel ausgerichtet ist, und befestigen Sie die Stellschraube.

Beratung: Um das Einführen der Drähte in die Schiene zu erleichtern, kleben Sie etwas Isolierband um die Drähte. Dies hilft Ihnen, sie beim Einsetzen in die Leiste zusammenzuhalten.

1. Lösen Sie die Befestigungsschrauben und die Unterlegscheibe von der Oberseite des Motorgehäuses. Entfernen Sie die Stangenstifte (falls Sie dies noch nicht getan haben). Stecken Sie die Rosette durch die Stange.
2. Führen Sie die Kabel durch die Stange und ziehen Sie die überschüssigen Kabel von der Oberseite der Stange ab, um sie festzuziehen.
3. Platzieren Sie die Stange im Motorgehäuse und setzen Sie die zuvor entfernten Stifte ein. Ziehen Sie die Stellschrauben und Unterlegscheiben fest.
4. Senken Sie die Haube in Richtung Motorgehäuse ab.

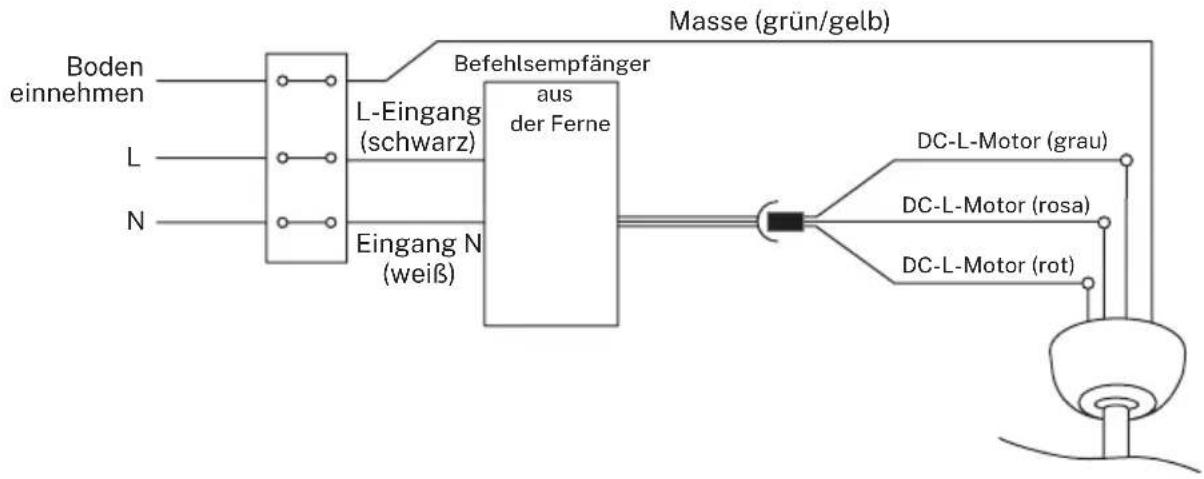

KABELVERBINDUNG

Stellen Sie die Verbindung zwischen den Empfängerkabeln und den Lüftermotorkabeln gemäß den Farbmarkierungen her. Stellen Sie sicher, dass die Verbindung fest ist.


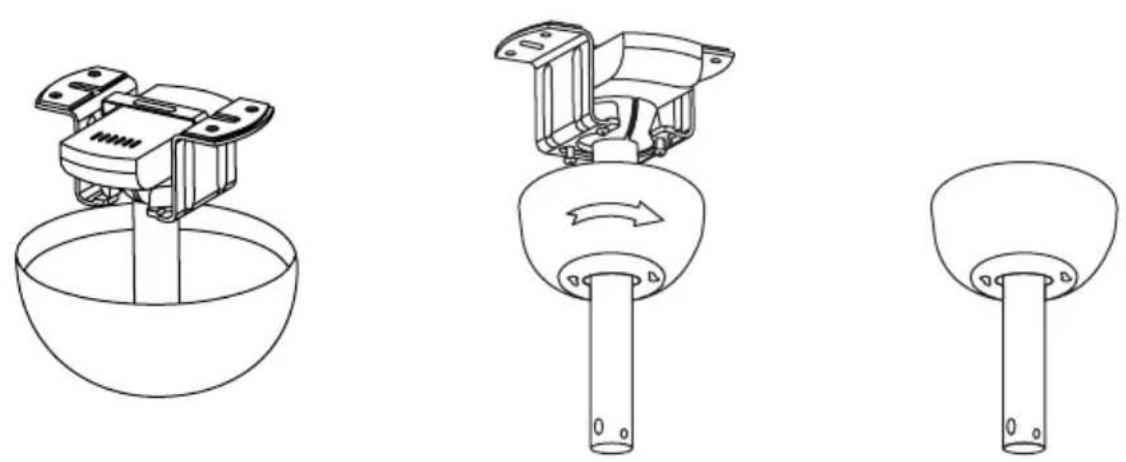

LÜFTERAUFHÄNGUNG

1. Hängen Sie das Motorgehäuse an die Montagehalterung. Drehen Sie den Lüfter so, dass die Kerbe in der Kugel in die Kante der Montagehalterung eingreift.
2. Setzen Sie den Fernbedienungsempfänger wie in der Abbildung gezeigt in den Schlitz der Montagehalterung ein.
3. Drehen Sie zwei Schrauben in der mittleren Position in gegenüberliegende Löcher, bis zwischen dem Schraubenkopf und der Kante der Montageplatte ca. 5 mm Abstand sind. Vergessen Sie nicht, Unterlegscheiben zwischen Schraubenkopf und Montagehalterung anzubringen.
4. Schieben Sie den Baldachin auf die Montagehalterung und richten Sie die Verriegelungsschlitze an den beiden installierten Schrauben aus.
5. Drehen Sie den Abschluss und ziehen Sie die Schrauben fest. Setzen Sie die beiden verbleibenden Befestigungsschrauben in die anderen beiden Löcher im Baldachin ein und ziehen Sie sie fest an.
6. Nachdem die Elektroinstallation überprüft und abgeschlossen wurde, schieben Sie den Baldachin nach oben, bis die Deckenhalterung und alle Anschlusskabel abgedeckt sind. Passen Sie die Schrauben an, indem Sie die Löcher im Baldachin mit den seitlichen Löchern in der Halterung ausrichten.

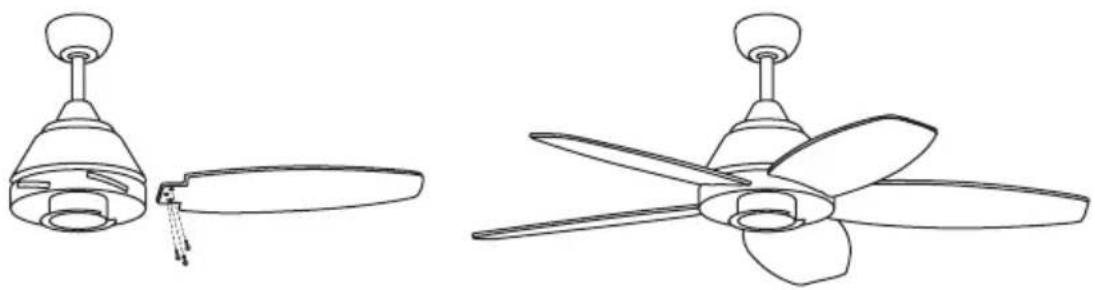

KLINGENINSTALLATION

1. Platzieren Sie die Klingenhalterung und schrauben Sie jede Klinge einzeln fest, bis sie vollständig befestigt ist. Ziehen Sie die Schrauben nicht zu fest an.
2. Richten Sie dann die Flügelhalterung und die zusammengebauten Flügel aus, montieren Sie die Halterung am Lüftermotor und richten Sie die Löcher aus, um sie festschrauben zu können.
3. Sobald die Flügel am Lüftergehäuse montiert sind, schrauben Sie die Schrauben wieder ein und achten Sie darauf, dass sie perfekt befestigt sind.

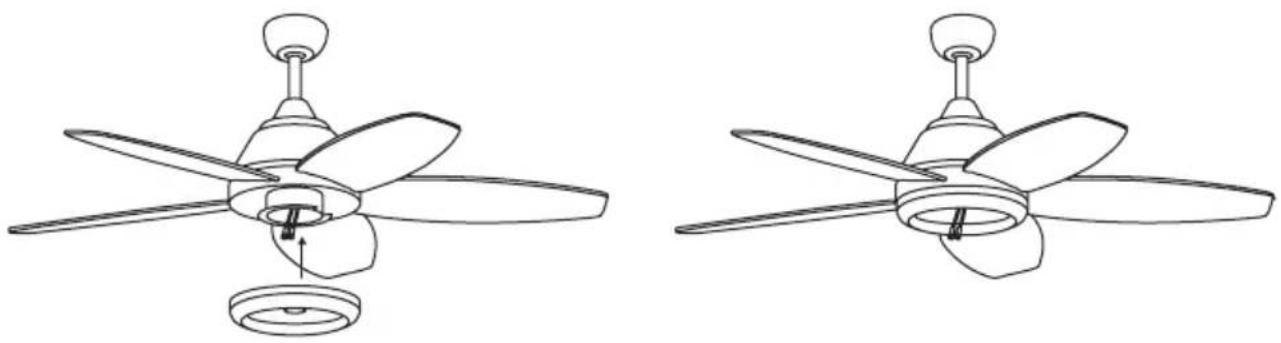

PATCH PANEL-MONTAGE

- Befestigen Sie die Platte an der Unterseite des Ventilators, indem Sie die Schraubenköpfe in die dafür vorgesehenen Löcher stecken. Schrauben Sie die Schrauben ein und befestigen Sie sie anschließend.

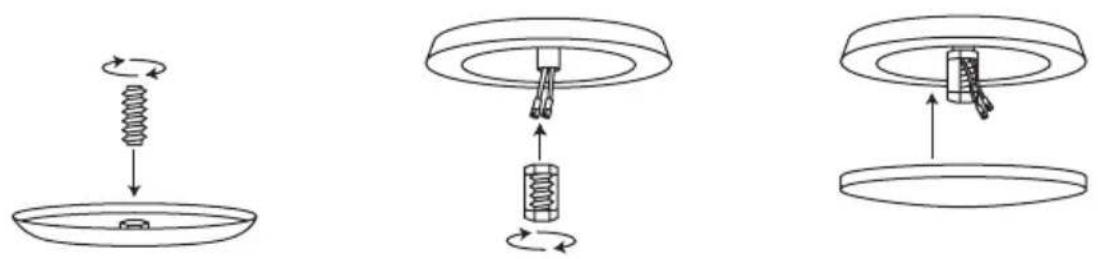

DEKORATIVE ABDECKUNGSBAUGRUPPE

*Nur für das Modell OHNE LICHT

- Sobald die Verbindungsplatte montiert und befestigt ist, schrauben Sie die Zierabdeckung mit der Zentralschraube wieder an die Verbindungsplatte.

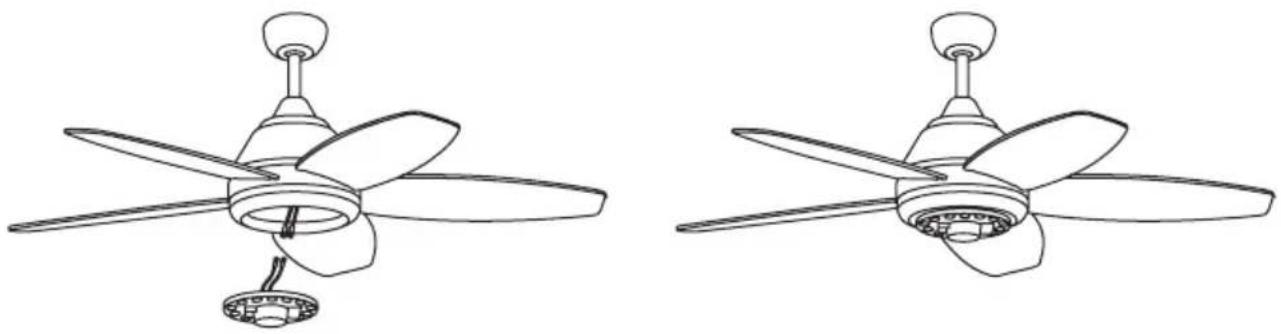

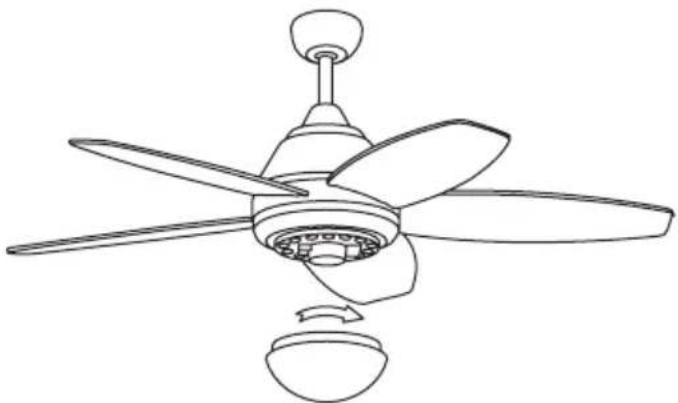

LICHTMONTAGE

\*Nur für das Modell OHNE LICHT

- Verbinden Sie die einzelnen Pin-Buchsen auf der Breakout-Platine mit denen auf dem LED-Panel. Das LED-Panel ist magnetisiert, sodass es durch einfaches Zusammenstecken beider Teile an der Anschlussplatine befestigt werden kann.

Notiz: Achten Sie beim Installieren oder Entfernen der LED-Platine darauf, die Isolierlaschen nicht zu berühren. Ziehen Sie die Schrauben nicht zu fest an und schrauben Sie sie nicht zu schnell ein, da dies zu Schäden an den Isolierlaschen führen könnte.

- Zum Schluss platzieren Sie den dekorativen Leuchtenschirm, indem Sie ihn auf die LED-Platte schrauben.

• Überprüfen Sie den ordnungsgemäßen Betrieb des Deckenventilators und stellen Sie sicher, dass an keinem Teil des Ventilators seltsame Bewegungen oder Fehlausrichtungen beobachtet werden.
• Wenn Sie ein Brummen/Vibrieren bemerken, können Sie die Klingen mit dem Auswucht-satz einstellen.
• Dieses Kit enthält selbstklebende Gegengewichte und „U“-förmige Clips.
  • Schalten Sie den Deckenventilator aus.
• Sie können den Clip in der Mitte jeder Klinge anbringen und prüfen, ob die Vibration nachlässt.
• Schalten Sie den Lüfter ein und prüfen Sie. Wenn keine Veränderung erkennbar ist, schalten Sie den Lüfter aus und befestigen Sie einen weiteren Clip an einem anderen Flügel oder verwenden Sie die Klebegewichte.

Gemäß den Europäischen Verordnungen 2012/19/EU und 2015/863/EU hinsichtlich der Vermeidung von Gefahrenstoffen in elektrischen Geräten sowie der Entsorgung von Abfällen. Das durchgestrichene Containersymbol auf der Verpackung gibt an, dass das Produkt am Ende seiner Nutzungsdauer vom Hausmüll getrennt zu entsorgen ist. Daher muss der Benutzer das Gerät nach Beendigung der Benutzung an einer geeigneten Sammelstelle für elektrische und elektronische Abfälle abgeben oder es an den Hersteller, bei dem es erworben wurde, bei einem Kauf eines neuen, ähnlichen Geräts oder bei einem Tausch zurückgeben. Die sachgemäße differenzierte Entsorgung des aus dem Verkehr gezogenen Geräts für die nachfolgenden umweltgerechten Prozesse zum Recycling, zur Verarbeitung und Entsorgung trägt dazu bei, mögliche negative Folgen für die Umwelt und die Gesundheit zu vermeiden und fördert das Recycling der Materialien, aus denen das Gerät besteht. Die unsachgemäße Entsorgung des Produkts durch den Benutzer kann die Anwendung der gesetzlich vorgeschriebenen Strafen nach sich ziehen.
