MANUAL DE UTILIZADOR WIND TUBE Create

Instruções de segurança 19

Instruções de instalação 20

Preparação de instalação 20

Dicas de mecânico 20

Dicas elétricas 20

Fixando o suporte de montagem 21

Conexão do receptor 21

Conexão de fiação 21

Fixação do motor no suporte de teto 22

Montagem da lâmina 22

Inserir tampa decorativa 22

Controle remoto 23

ESPAÑOL

Lista de partes 12

Obrigado por escolher nosso ventilador de teto. Antes de utilizar o aparelho, e para garantir a melhor utilização, leia atentamente estas instruções.

As precauções de segurança contidas neste documento reduzem o risco de morte, ferimentos e choque elétrico quando seguidas corretamente. Guarde o manual, o recibo de venda e a embalagem em local seguro para referência futura. Se aplicável, transmita estas instruções ao próximo proprietário do aparelho.

Sempre siga as precauções básicas de segurança e medidas de prevenção de acidentes ao usar um aparelho elétrico. Não assumimos qualquer responsabilidade pelo não cumprimento destes requisitos por parte do cliente.

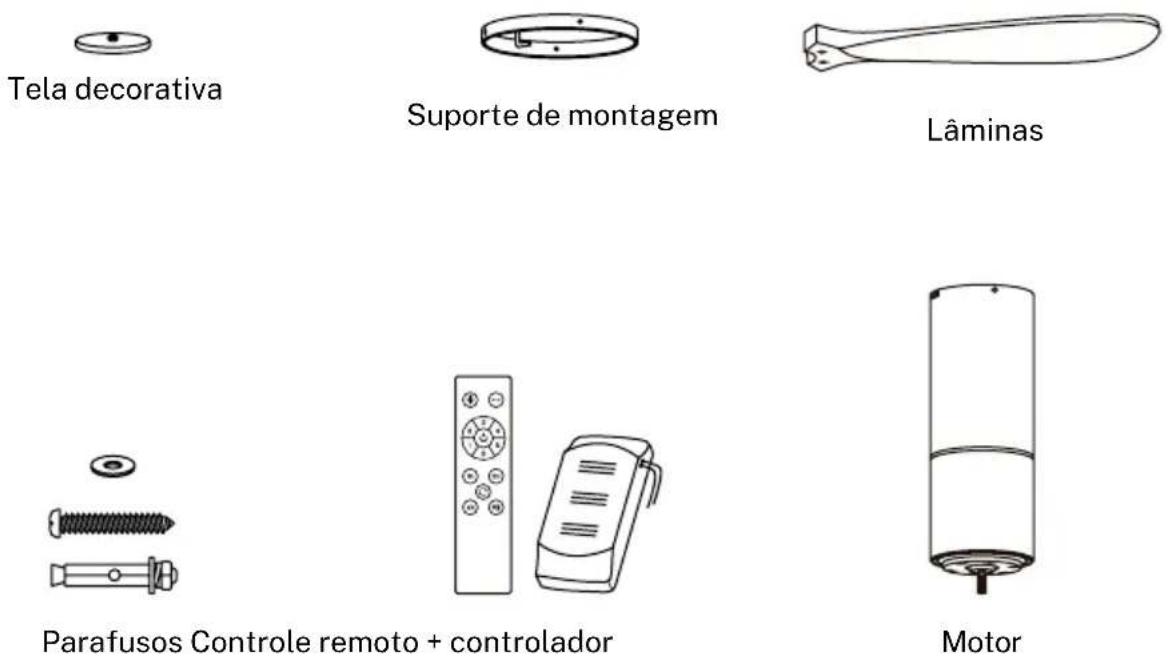

LISTA DE PEÇAS

Abra a embalagem com cuidado e remova todos os itens incluídos. Coloque-os sobre um tapete ou um grande pedaço de plástico para evitar danos. Verifique se todos os itens listados abaixo foram incluídos.

Ao usar qualquer aparelho elétrico, as precauções básicas de segurança devem sempre ser observadas.

• Leia todo este manual com atenção antes de iniciar a instalação.
• Salve estas instruções.
• Use apenas peças sobressalentes originais.
• Para reduzir o risco de ferimentos pessoais, fixe o ventilador diretamente na estrutura de suporte do edifício de acordo com estas instruções e use apenas as ferragens fornecidas.
• Para evitar possíveis choques elétricos, antes de instalar o ventilador, desconecte a energia desligando os disjuntores na caixa de tomadas e no local do interruptor de parede associado. Se os disjuntores não puderem ser travados na posição desligado, prenda com segurança um dispositivo de advertência proeminente, como uma etiqueta, ao painel de serviço.
• Toda a fiação usada deve estar de acordo com os códigos elétricos nacionais e locais e com a ANSI/NFPA 70. Se você não estiver familiarizado com fiação, entre em contato com um eletricista qualificado.
• Para reduzir o risco de ferimentos pessoais, não dobre o sistema de retenção das lâminas ao instalar, equilibrar ou limpar o ventilador.
• Nunca insira objetos estranhos entre as pás rotativas do ventilador.
• Para reduzir o risco de incêndio, choque elétrico ou danos ao motor, não use um controle de velocidade de estado sólido com este ventilador. Use apenas controles de velocidade originais.
• Este aparelho pode ser usado por crianças com 8 anos ou mais e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, desde que tenham recebido supervisão ou instruções sobre o uso do aparelho de forma segura e compreendam os perigos envolvidos.
• As crianças não devem brincar com o dispositivo.
• As crianças não devem limpar ou fazer a manutenção do aparelho, a menos que tenham mais de 8 anos de idade e sejam supervisionadas.
• É necessária supervisão cuidadosa quando qualquer aparelho for usado por ou perto de crianças.

CONSELHO: As importantes precauções e instruções de segurança contidas neste manual não se destinam a cobrir todas as condições e situações que podem ocorrer. Ao instalar e operar este ventilador, tenha bom senso e cuidado.

PREPARAÇÃO DE INSTALAÇÃO

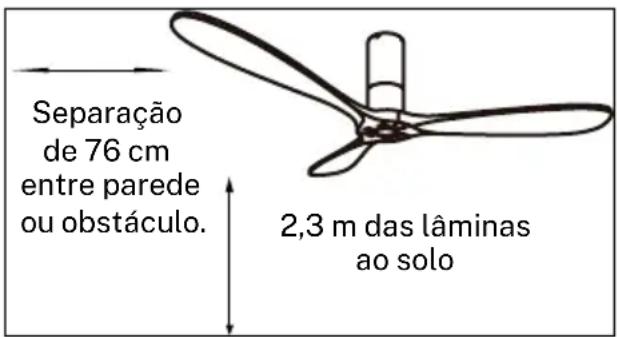

- Para evitar ferimentos e danos pessoais, certifique-se de que o local de suspensão da lâmina deixa 2,3 m de distância do solo e 76 cm de qualquer parede ou obstáculo.

Separação de 76 cm entre parede ou obstáculo. 2,3 m das lâminas ao solo

DICAS DE MECÂNICO

• De acordo com as normas de segurança, o ponto mais baixo das pás do ventilador deve estar a pelo menos 2,3 metros do solo.
• Certifique-se de que o local escolhido não permite que as lâminas rotativas entrem em contato com quaisquer objetos.
• Verifique se as vigas do teto estão seguras, grandes e fortes o suficiente para suportar o peso do ventilador.
• Para reduzir o risco de incêndio, choque elétrico ou ferimentos pessoais, certifique-se de que o suporte de montagem do ventilador esteja fixado diretamente na estrutura do edifício. NÃO monte em uma caixa de distribuição.
• O suporte de montagem deve ser aparafusado com segurança a uma estrutura de suporte, como um telhado de concreto, estrutura de aço ou estrutura de madeira. Se for adicionada uma moldura de madeira, ela deverá ser pregada ou aparafusada com segurança entre duas vigas.
• Para reduzir o risco de ferimentos pessoais e danos materiais, não dobre nem danifique a haste vertical ou as pás do ventilador ao manusear ou instalar o ventilador. Se detectar algum dano no produto, contacte o nosso serviço pós-venda antes de prosseguir com a instalação do ventilador.
• Certifique-se de que o ventilador esteja firmemente preso ao teto. Todos os parafusos de fixação deverão ser verificados e reapertados sempre que necessário antes de ligar o ventilador.

DICAS ELÉTRICAS

• Desligue a energia antes de realizar qualquer trabalho no ventilador de teto e desligue o disjuntor. Para evitar possíveis choques elétricos, verifique se a energia está desligada na caixa de fusíveis ou no painel do disjuntor antes de fazer a fiação.
• O ventilador, o suporte de montagem e o equipamento de iluminação devem estar conectados ao terra. Verifique se todas as emendas estão bem isoladas.
• Verifique e confirme se todas as conexões estão corretas e seguras. Depois que todas as conexões elétricas forem feitas, armazene todos os cabos com segurança.
• Não tente controlar este ventilador com um interruptor de parede ou controle remoto que não seja aprovado pelo fabricante para uso com o ventilador. NÃO use um controlador de estado sólido. O uso de um interruptor de parede ou controle remoto não aprovado anulará a garantia.
• Não conecte o ventilador de teto a um interruptor dimmer.

FIXANDO O SUPORTE DE MONTAGEM

O suporte de montagem deve ser montado com segurança e capaz de suportar com segurança pelo menos o peso do ventilador. Não fixe o suporte de montagem diretamente em tetos com menos de 10 mm para evitar o risco de o parafuso se soltar e sair.

Prenda o suporte de montagem com os para-fusos e arruelas para madeira nas juntas do teto.

Faça furos com broca de 8mm, de acordo com o comprimento dos parafusos de expansão. Em seguida, fixe o suporte de montagem ao teto com os parafusos de expansão.

OBSERVAÇÃO: Este ventilador também pode ser instalado em teto falso, para isso deverá utilizar parafusos de fixação com alavanca de mola (não incluídos).

CONEXÃO DO RECEPTOR

Conecte o motor ao gancho do suporte e depois conecte a fiação.

① DRIVER

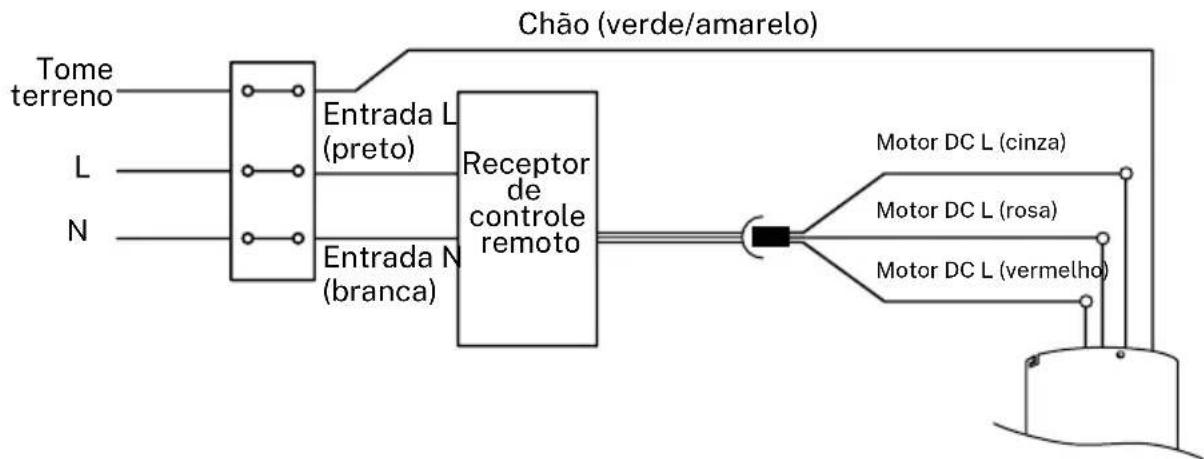

Faça a conexão entre os fios do receptor e os fios do motor do ventilador seguindo as indicações coloridas. Certifique-se de que a conexão esteja firme.

FIXAÇÃO DO MOTOR NO SUPORTE DE TETO

- Uma vez conectados os cabos e colocado o receptor dentro do motor, desenganche cuidadosamente o corpo do motor e encaixe-o no suporte de teto, fixando-o fazendo uma pequena volta para alinhar os furos dos parafusos.

- Assim que o motor estiver preso ao suporte, instale os dois parafusos para fixar completamente o motor ao suporte de teto e fixe novamente os quatro parafusos.

- OBSERVAÇÃO: Verifique se tudo está bem fixado, se os parafusos estão bem apertados e certifique-se de que nenhum cabo ficou preso ao encaixar o motor no suporte.

Coloque as arruelas nos parafusos da lâmina. Alinhe os orifícios da lâmina com os orifícios dos parafusos do motor e fixe-os nos orifícios alinhados. Repita este processo com as lâminas restantes.

INSERIR TAMPA DECORATIVA

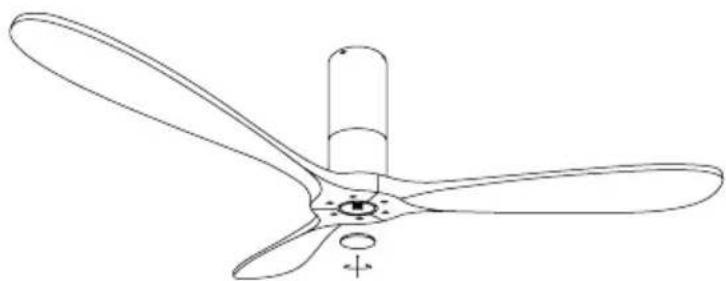

Alinhe a tampa decorativa com as roscas do motor e aperte no sentido horário.

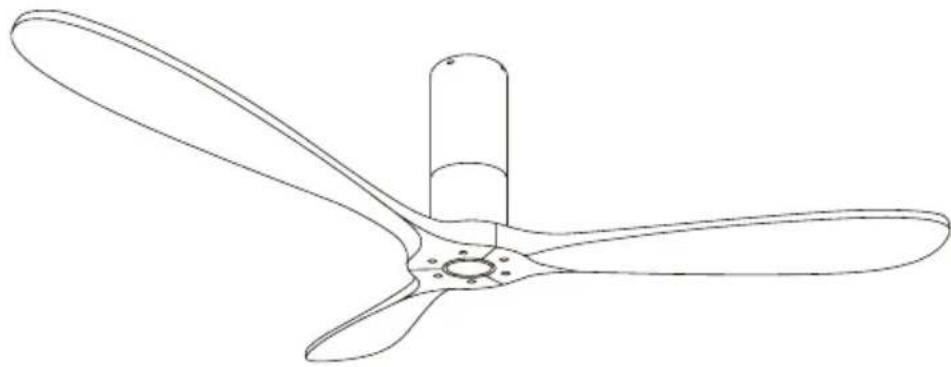

Agora seu ventilador estará instalado corretamente para que você possa reconectar a energia para aproveitar seu novo ventilador de teto.

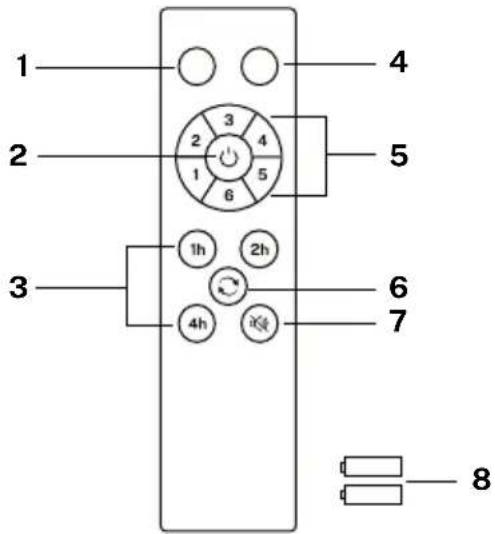

1. Sem função
2. Botão ligar / desligar
3. Cronômetro
4. Sem função
5. Controle de intensidade do ventilador
6. função reversa
7. Botão de desligar som
8. Pilhas (2 x AAA)

1 2 3 4 5 6 7 8

Emparelhamento do controlador

1. Desligue o interrutor de luz principal da divisão onde instalou a ventoinha durante, pelo menos, 10 segundos.
2. Ligue o interrutor e ouvirá um sinal sonoro; no espaço de 3 segundos, prima e mantenha premido o botão de ligar/desligar até ouvir um sinal sonoro.
3. Se o processo de emparelhamento não for bem sucedido, repita os passos acima novamente depois de desligar o interrutor de parede durante, pelo menos, 1 minuto.

ON/OFF

Ligue ou desligue o ventilador completamente, sem considerar se a luz está acesa ou não.

Aumenta ou diminui a velocidade de rotação das pás do ventilador.

CRONÔMETRO

Agende o desligamento automático escolhendo uma das opções disponíveis.

FUNÇÃO REVERSA

Muda a direção de rotação das lâminas fã. A função inverno (girando para a direita) empurra para baixo o ar quente acumulado no teto e a função verão (girando para a esquerda) gera uma brisa que resfria o ambiente.

DESATIVAR SOM

Ao pressionar o botão de desligar o som você pode silenciar os sons que o ventilador emite quando você pressiona qualquer tecla do controle remoto.

Em conformidade com as diretrizes: 2012/19/UE e 2015/863/UE relativas à restrição da utilização de substâncias perigosas em equipamentos elétricos e eletrónicos, bem como à sua eliminação de resíduos. O símbolo do lixo cruzado apresentado na embalagem indica que o produto no final da sua vida útil será recolhido como resíduo separado. Portanto, qualquer produto que tenha atingido o fim da sua vida útil deverá ser entregue em centros de eliminação de resíduos especializados na recolha seletiva de resíduos de equipamentos elétricos e eletrónicos, ou devolvido ao revendedor no momento da aquisição de equipamentos novos semelhantes, num valor base A. A recolha seletiva adequada para posterior colocação em funcionamento dos equipamentos enviados para reciclagem, tratamento e eliminação de forma ambientalmente compatível contribui para prevenir potenciais efeitos negativos no ambiente e na saúde e otimiza a reciclagem e reutilização dos componentes que compõem o dispositivo. O descarte abusivo do produto por parte do usuário implica a aplicação de sanções administrativas de acordo com a legislação.
