GEBRUIKSAANWIJZING WIND TUBE Create

Lijst met onderdelen 42

Beveiligingsinstructies 43

Installatie instructies 44

Installatie voorbereiding 44

Mechanische tips 44

Elektrische tips 44

Het bevestigen van de montagebeugel 45

Ontvangeraansluiting 45

Bedradingsverbinding 45

Bevestiging van de motor aan de plafondsteun 46

Montage van het mes 46

Decoratieve dop plaatsen 46

Afstandsbediening 47

DEUTSCH

Teileliste 36

Bedankt dat u voor onze plafondventilator hebt gekozen. Lees deze instructies zorgvuldig door voordat u het apparaat gebruikt, en om een optimaal gebruik ervan te garanderen.

De veiligheidsmaatregelen in dit document verminderen het risico op overlijden, letsel en elektrische schokken als ze correct worden opgevolgd. Bewaar de handleiding, het aankoopbewijs en de verpakking op een veilige plaats voor toekomstig gebruik. Geef deze instructies, indien van toepassing, door aan de volgende eigenaar van het apparaat.

Volg altijd de elementaire veiligheidsmaatregelen en maatregelen ter voorkoming van ongevallen wanneer u een elektrisch apparaat gebruikt. Wij aanvaarden geen verantwoordelijkheid voor het niet naleven door de klant van deze vereisten.

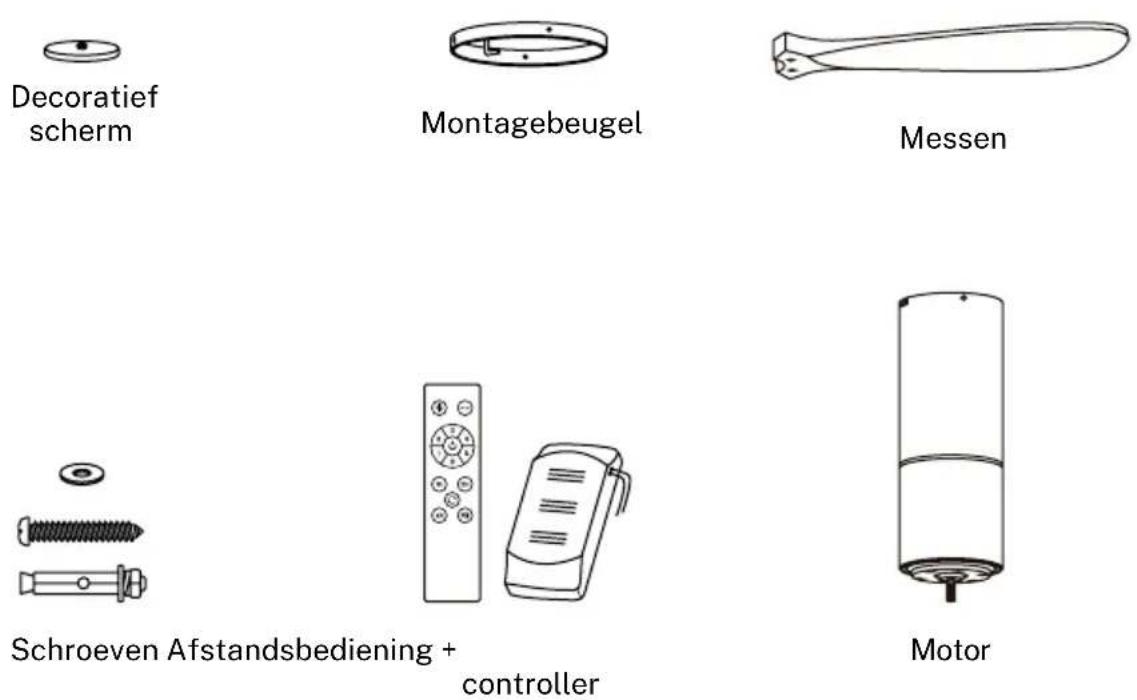

LIJST MET ONDERDELEN

Open voorzichtig de verpakking en verwijder alle meegeleverde artikelen. Plaats ze op een kleed of een groot stuk plastic om schade te voorkomen. Controleer of alle onderstaande items zijn opgenomen.

Wanneer u een elektrisch apparaat gebruikt, moeten de elementaire veiligheidsmaatregelen altijd in acht worden genomen.

• Lees deze gehele handleiding zorgvuldig door voordat u met de installatie begint.
• Bewaar deze instructies.
• Gebruik uitsluitend originele reserveonderdelen.
• Om het risico op persoonlijk letsel te verminderen, bevestigt u de ventilator rechtstreeks aan de draagconstructie van het gebouw, in overeenstemming met deze instructies, en gebruikt u alleen de meegeleverde hardware.
• Om mogelijke elektrische schokken te voorkomen, moet u, voordat u uw ventilator installeert, de stroom uitschakelen door de stroomonderbrekers bij de stopcontactdoos en de bijbehorende wandschakelaar uit te schakelen. Als de stroomonderbrekers niet kunnen worden vergrendeld in de uit-stand, bevestig dan veilig een prominent waarschuwingsapparaat, zoals een label, aan het servicepaneel.
• Alle gebruikte bedrading moet in overeenstemming zijn met de nationale en lokale elektriciteitsvoorschriften en ANSI/NFPA 70. Als u niet bekend bent met bedrading, neem dan contact op met een gekwalificeerde elektricien.
• Om het risico op persoonlijk letsel te verminderen, mag u het mesbevestigingssysteem niet buigen tijdens het installeren, balanceren of reinigen van de ventilator.
• Steek nooit vreemde voorwerpen tussen de draaiende ventilatorbladen.
• Om het risico op brand, elektrische schokken of motorschade te verminderen, mag u bij deze ventilator geen solid-state snelheidsregelaar gebruiken. Gebruik alleen originele snelheidsregelaars.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met verminderde fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, als zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de mogelijke gevaren begrijpen. .
• Kinderen mogen niet met het apparaat spelen.
• Kinderen mogen het apparaat niet schoonmaken of onderhouden tenzij ze ouder zijn dan 8 jaar en onder toezicht staan.
• Strikt toezicht is noodzakelijk wanneer een apparaat door of in de buurt van kinderen wordt gebruikt.

ADVIES: De belangrijke veiligheidsmaatregelen en instructies in deze handleiding zijn niet bedoeld om alle omstandigheden en situaties te dekken die zich kunnen voordoen. Gebruik uw gezond verstand en voorzichtigheid bij het installeren en bedienen van deze ventilator.

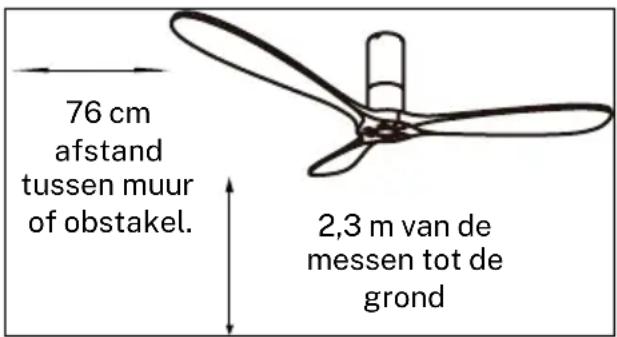

INSTALLATIE VOORBEREIDING

- Om persoonlijk letsel en schade te voorkomen, moet u ervoor zorgen dat de ophanglocatie van het mes 2,3 m vrije ruimte tot de grond en 76 cm van eventuele muren of obstakels overlaat.

76 cm afstand tussen muur of obstakel. 2,3 m van de messen tot de grond

MECHANISCHE TIPS

• Conform de veiligheidsvoorschriften moet het laagste punt van de ventilatorbladen zich minimaal 2,3 meter boven de grond bevinden.
• Zorg ervoor dat de gekozen locatie niet toestaat dat de roterende messen in contact komen met voorwerpen.
• Controleer of de plafondbalken stevig vastzitten en groot en sterk genoeg zijn om het gewicht van de ventilator te dragen.
• Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, moet u ervoor zorgen dat de montagebeugel van de ventilator rechtstreeks aan de gebouwconstructie wordt bevestigd. NIET in een verdeelkast monteren.
• De montagebeugel moet stevig worden vastgeschroefd aan een ondersteunende structuur, zoals een betonnen dak, staalconstructie of houten frame. Als er een houten frame wordt toegevoegd, moet dit stevig tussen twee balken worden gespijkerd of geschroefd.
• Om het risico op persoonlijk letsel en materiële schade te verminderen, mag u de verticale stang of ventilatorbladen niet buigen of beschadigen wanneer u de ventilator hanteert of installeert. Als u schade aan het product constateert, neem dan contact op met onze klantenservice voordat u doorgaat met de installatie van de ventilator.
• Zorg ervoor dat de ventilator stevig aan het plafond is bevestigd. Alle bevestigingsschroeven moeten worden gecontroleerd en indien nodig opnieuw worden vastgedraaid voordat de ventilator wordt gestart.

ELEKTRISCHE TIPS

• Schakel de stroom uit voordat u werkzaamheden aan de plafondventilator uitvoert en schakel de stroomonderbreker uit. Om mogelijke elektrische schokken te voorkomen, moet u controleren of de stroom is uitgeschakeld bij de zekeringkast of het stroomonderbrekerpaneel voordat u de bedrading aansluit.
• De ventilator, montagebeugel en verlichtingsapparatuur moeten op de grond worden aangesloten. Controleer of alle verbindingen goed geïsoleerd zijn.
• Controleer en bevestig dat alle verbindingen correct en veilig zijn. Nadat alle elektrische aansluitingen zijn gemaakt, bergt u alle kabels veilig op.
• Probeer deze ventilator niet te bedienen met een wandschakelaar of afstandsbediening die niet door de fabrikant is goedgekeurd voor gebruik met de ventilator. Gebruik GEEN solid-state controller. Als u een niet-goedgekeurde wandschakelaar of afstandsbediening gebruikt, vervalt uw garantie.
• Sluit de plafondventilator niet aan op een dimmerschakelaar.

HET BEVESTIGEN VAN DE MONTAGEBEUGEL

De montagebeugel moet stevig gemonteerd zijn en in staat zijn om op zijn minst het gewicht van de ventilator veilig te dragen. Bevestig de montagebeugel niet rechtstreeks aan plafonds van minder dan 10 mm om te voorkomen dat de schroef losraakt en eruit komt.

Bevestig de montagebeugel met de houtschroeven en ringen aan de plafondverbindingen.

Boor gaten met een boor van 8 mm, afhankelijk van de lengte van de expansieschroeven. Bevestig vervolgens de montagebeugel aan het plafond met de expansieschroeven.

OPMERKING: Deze ventilator kan ook in een verlaagd plafond gemonteerd worden, hiervoor dient u bevestigingsschroeven met veerhendel te gebruiken (niet meegeleverd).

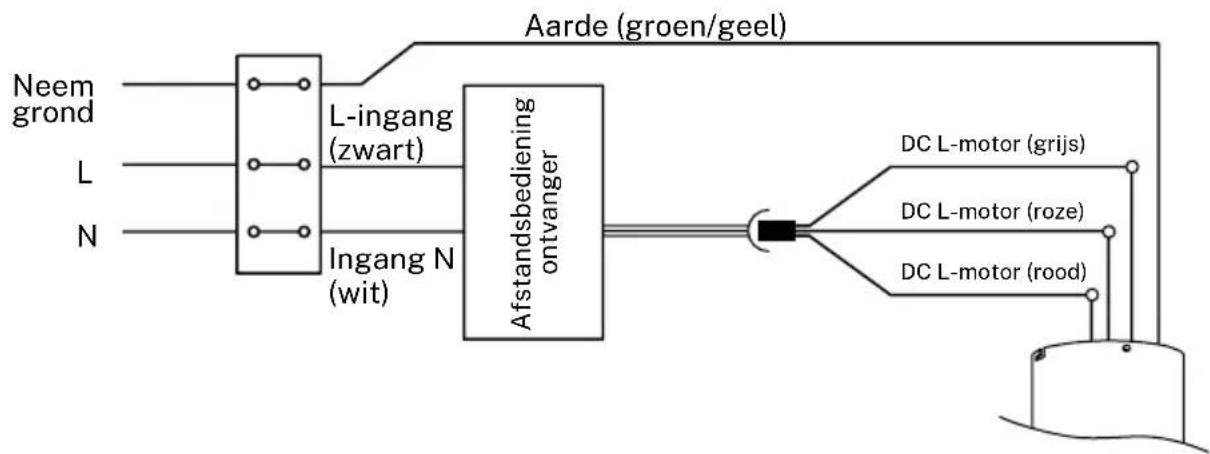

ONTVANGERAANSLUITING

Sluit de motor aan op de beugelhaak en sluit vervolgens de bedrading aan.

① DRIVER

Maak de verbinding tussen de draden van de ontvanger en de draden van de ventilatormotor volgens de kleuraanduidingen. Zorg ervoor dat de verbinding goed vastzit.

BEVESTIGING VAN DE MOTOR AAN DE PLAFONDSTEUN

- Zodra de kabels zijn aangesloten en de ontvanger in de motor is geplaatst, haakt u voorzichtig het motorlichaam los en plaatst u het in de plafondsteun. Zet het vast door een kleine draai te maken om de schroefgaten op één lijn te brengen.

- Zodra de motor aan de beugel is bevestigd, installeert u de twee schroeven om de motor volledig aan de plafondbeugel te bevestigen en zet u de vier schroeven weer vast.

- OPMERKING: Controleer of alles goed vastzit, of de schroeven goed vast zitten en zorg ervoor dat er geen kabels bekneld zijn geraakt bij het monteren van de motor op de beugel.

Plaats de ringen op de bladschroeven. Lijn de bladgaten uit met de motorschroefgaten en bevestig ze in de uitgelijnde gaten. Herhaal dit proces met de overige messen.

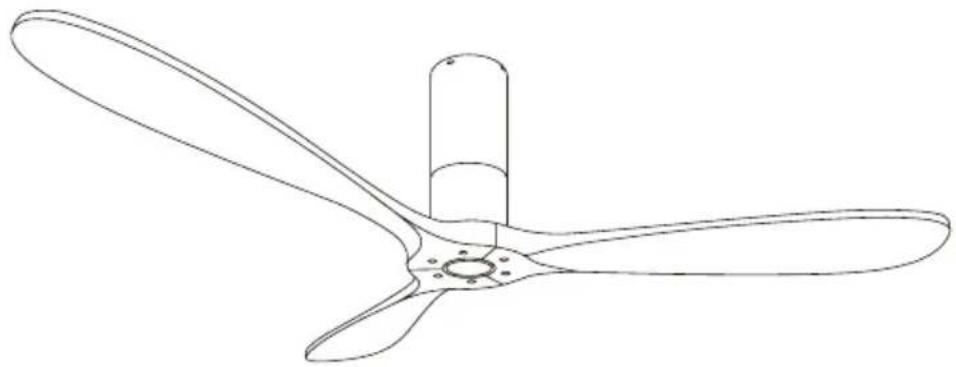

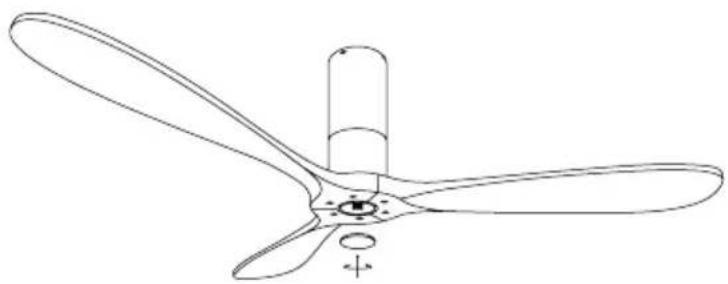

DECORATIEVE DOP PLAATSEN

Lijn de sierkap uit met de schroefdraad op de motor en draai hem rechtsom vast.

Nu is uw ventilator correct geïnstalleerd, zodat u de stroom weer kunt aansluiten en van uw nieuwe plafondventilator kunt genieten.

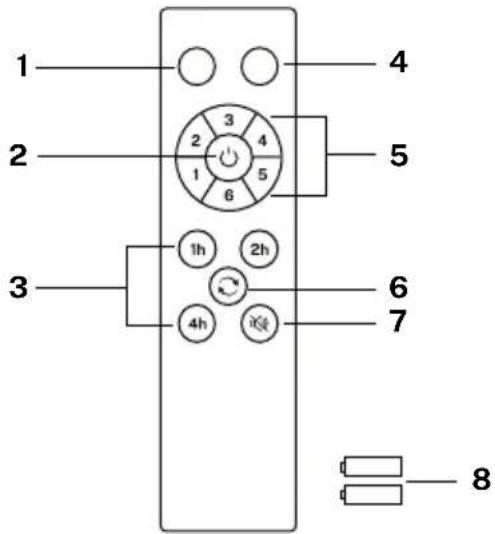

AFSTANDSBEDIENING

1. Functieloos
2. Aan / uit knop
3. Timer
4. Functieloos
5. Controle van de ventilatorintensiteit
6. omgekeerde functie
7. Knop voor geluid uit
8. Batterijen (2 x AAA)

1 2 3 4 5 6 7 8

Controller-koppeling

1. Zet de hoofdschakelaar van het licht in de kamer waar je de ventilator hebt geïnstalleerd minstens 10 seconden uit.
2. Zet de schakelaar aan en je hoort een pieptoon, druk binnen 3 seconden op de aan/uit-knop en houd deze ingedrukt tot je een pieptoon hoort.
3. Als het koppelen niet lukt, herhaal je de bovenstaande stappen opnieuw nadat je de wand- schakelaar minstens 1 minuut hebt uitgeschakeld.

AAN UIT

Zet de ventilator volledig aan of uit, achteloos of het licht nu aan is of niet.

VENTILATORINTENSITEIT

Verhoogt of verlaagt de rotatiesnelheid van de ventilatorbladen.

TIMER

Plan automatische uitschakeling door een keuze te maken uit de beschikbare opties.

OMGEKEERDE FUNCTIE

Verandert de draairichting van de messen fan. De winterfunctie (naar rechts draaien) duwt de warme lucht die zich in het plafond heeft opgehoopt naar beneden en de zomerfunctie (naar links draaien) genereert een briesje dat de omgeving afkoelt.

GELUID UITSCHAKELEN

Door op de knop Geluid uit te drukken, kun je de geluiden dempen die de ventilator maakt als je op een willekeurige toets op de afstandsbediening drukt.

In overeenstemming met de richtlijnen: 2012/19/EU en 2015/863/EU over de beperking van het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatuur, evenals de afvalverwerking ervan. Het doorkruiste vuilnisbaksymbool op de verpakking geeft aan dat het product aan het einde van zijn levensduur als gescheiden afval wordt ingezameld. Daarom moet elk product dat het einde van zijn levensduur heeft bereikt, worden afgeleverd bij afvalverwerkingscentra die gespecialiseerd zijn in de gescheiden inzameling van afgedankte elektrische en elektronische apparatuur, of worden teruggestuurd naar de detailhandelaar bij aankoop van soortgelijke nieuwe apparatuur, in één voor A-basis. Een passende gescheiden inzameling voor de daaropvolgende inbedrijfstelling van apparatuur die op een milieuvriendelijke manier wordt gerecycled, behandeld en verwijderd, draagt bij aan het voorkomen van mogelijke negatieve effecten op het milieu en de gezondheid en optimaliseert de recycling en het hergebruik van de componenten waaruit het apparaat bestaat. Het onrechtmatig verwijderen van het product door de gebruiker impliciert de toepassing van administratieve sancties in overeenstemming met de wetgeving.
