INSTRUKCJA OBSŁUGI WIND TUBE Create

Instrukcje bezpieczeństwa 49

Instrukcje instalacji 50

Przygotowanie do montażu 50

Wskazówki mechanika 50

Wskazówki elektryczne 50

Mocowanie wspornika montażowego 51

Podłączenie odbiornika 51

Podłączenie przewodów 51

Mocowanie silnika do wspornika sufitowego 52

Montaż ostrza 52

Włóż ozdobną zatyczkę 52

Pilot 53

Dziękujemy za wybranie naszego wentylatora sufitowego. Przed użyciem urządzenia oraz w celu zapewnienia jego najlepszego użytkowania należy uważnie przeczytać niniejszą instrukcję.

Środki ostrożności zawarte w tym dokumencie zmniejszają ryzyko śmierci, obrażeń i porażenia prądem, jeśli są przestrzegane. Prosimy zachować instrukcję, dowód sprzedaży i opakowanie w bezpiecznym miejscu do wykorzystania w przyszłości. Jeśli ma to zastosowanie, przekaż tę instrukcję następnego właścicielowi urządzenia.

Podczas korzystania z urządzenia elektrycznego należy zawsze przestrzegać podstawowych środków ostrożności i środków zapobiegania wypadkom. Nie ponosimy żadnej odpowiedzialności za niespełnienie przez Klienta tych wymagań.

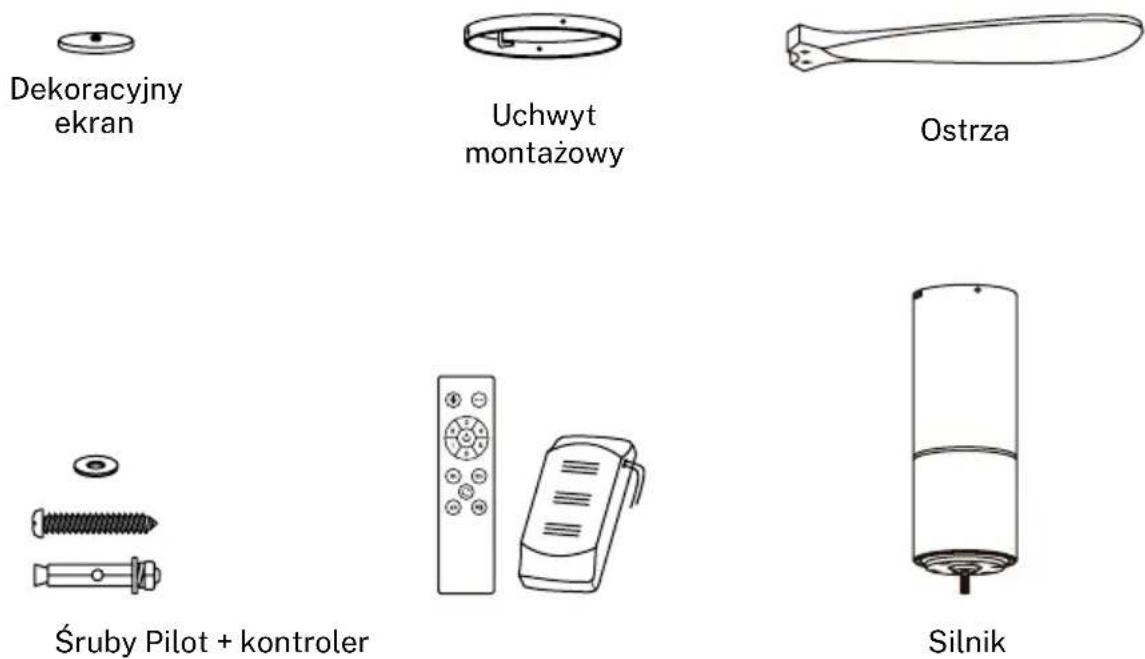

LISTA CZEŚCI

Ostrożnie otwórz opakowanie i wyjmij wszystkie zawarte w nim elementy. Umieść je na dywaniku lub dużym kawałku plastiku, aby zapobiec uszkodzeniom. Sprawdź, czy uwzględniono wszystkie elementy wymienione poniżej.

Podczas korzystania z jakichkolwiek urządzeń elektrycznych należy zawsze przestrzegać podstawowych zasad bezpieczeństwa.

• Przed rozpoczęciem instalacji prosimy o dokładne zapoznanie się z całą instrukcją.
• Zapisz te instrukcje.
• Używaj wyłącznie oryginalnych części zamiennych.
• Aby zmniejszyć ryzyko obrażeń ciała, należy przymocować wentylator bezpośrednio do konstrukcji wsporczej budynku zgodnie z niniejszą instrukcją i używać wyłącznie dostarczonego osprzętu.
• Aby uniknąć możliwego porażenia prądem elektrycznym, przed instalacją wentylatora należy odłączyć zasilanie, wyłączając wyłączniki automatyczne w skrzynce gniazdowej i odpowiednim miejscu przełącznika ściennego. Jeśli wyłączników nie można zablokować w pozycji wyłączonej, należy bezpiecznie przymocować widoczne urządzenie ostrzegawcze, takie jak zawieszka, do panelu serwisowego.
• Całe użyte okablowanie musi być zgodne z krajowymi i lokalnymi przepisami elektrycznymi oraz normą ANSI/NFPA 70. Jeśli nie znasz się na okablowaniu, skontaktuj się z wykwalifikowanym elektrykiem.
• Aby zmniejszyć ryzyko obrażeń ciała, nie zginaj systemu mocowania łopatek podczas montażu, wyważania lub czyszczenia wentylatora.
• Nigdy nie wkładaj ciał obcych pomiędzy obracające się łopatki wentylatora.
• Aby zmniejszyć ryzyko pożaru, porażenia prądem lub uszkodzenia silnika, nie należy używać z tym wentylatorem półprzewodnikowego regulatora prędkości. Używaj wyłącznie oryginalnych regulatorów prędkości.
• To urządzenie może być używane przez dzieci w wieku 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadające doświadczenia i wiedzy, jeśli znajdują się pod nadzorem lub zostały poinstruowane na temat bezpiecznego korzystania z urządzenia i rozumieją związane z tym zagrożenia.
• Dzieci nie powinny bawić się urządzeniem.
• Dzieci nie powinny czyścić ani konserwować urządzenia, chyba że ukończyły 8 lat i są pod nadzorem.
• Jeśli jakiekolwiek urządzenie jest używane przez dzieci lub w ich pobliżu, konieczny jest ścisły nadzór.

RADA: Ważne środki ostrożności i instrukcje zawarte w tej instrukcji nie obejmują wszystkich warunków i sytuacji, które mogą wystąpić. Podczas instalowania i obsługi tego wentylatora należy kierować się zdrowym rozsądkiem i ostrożnością.

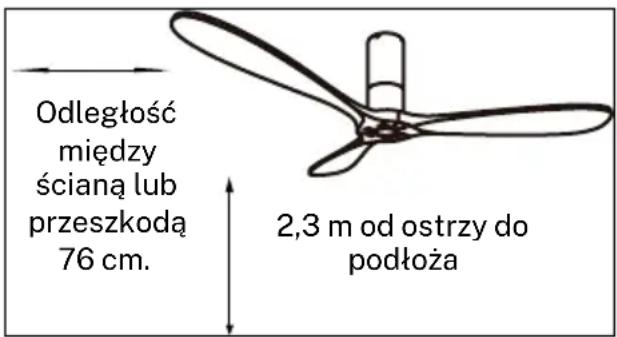

PRZYGOTOWANIE DO MONTAŻU

- Aby uniknąć obrażeń ciała i uszkodzeń, upewnij się, że miejsce zawieszenia ostrza pozostawia 2,3 m prześwitu nad ziemią i 76 cm od ściany lub przeszkody.

Odległość między ścianą lub przeszkodą 76 cm. 2,3 m od ostrzy do podłoża

WSKAZÓWKI MECHANIKA

• Zgodnie z przepisami bezpieczeństwa najniższy punkt łopatek wentylatora musi znajdować się na wysokości co najmniej 2,3 metra od podłoża.
• Upewnij się, że wybrane miejsce nie pozwala na kontakt obracających się ostrzy z żadnymi przedmiotami.
• Sprawdź, czy belki stropowe są solidne, duże i wystarczająco mocne, aby utrzymać ciężar wentylatora.
• Aby zmniejszyć ryzyko pożaru, porażenia prądem lub obrażeń ciała, należy upewnić się, że wspornik montażowy wentylatora jest przymocowany bezpośrednio do konstrukcji budynku. NIE MONTOWAĆ w skrzynce rozdzielczej.
• Wspornik montażowy musi być bezpiecznie przykręcony do konstrukcji nośnej, takiej jak dach betonowy, konstrukcja stalowa lub rama drewniana. Jeżeli dodawana jest rama drewniana, należy ją mocno przybić lub przykręcić pomiędzy dwoma legarami.
• Aby zmniejszyć ryzyko obrażeń ciała i szkód materialnych, nie zginaj ani nie uszkadzaj pionowego pręta ani łopatek wentylatora podczas przenoszenia lub instalowania wentylatora. Jeżeli zauważysz jakiekolwiek uszkodzenia produktu, przed przystąpieniem do montażu wentylatora skontaktuj się z naszym serwisem.
• Upewnij się, że wentylator jest bezpiecznie przymocowany do sufitu. Wszystkie śruby mocujące należy sprawdzić i w razie potrzeby dokręcić przed uruchomieniem wentylatora.

WSKAZÓWKI ELEKTRYCZNE

• Przed przystąpieniem do jakichkolwiek prac przy wentylatorze sufitowym należy wyłączyć zasilanie i wyłączyć wyłącznik zasilania. Aby uniknąć możliwego porażenia prądem elektrycznym, przed wykonaniem okablowania należy sprawdzić, czy zasilanie w skrzynce bezpieczników lub panelu wyłączników jest wyłączone.
• Wentylator, uchwyt montażowy i sprzęt oświetleniowy należy podłączyć do uziemienia. Sprawdź, czy wszystkie złącza są dobrze izolowane.
• Sprawdź i potwierdź, że wszystkie połączenia są prawidłowe i bezpieczne. Po wykonaniu wszystkich połączeń elektrycznych należy bezpiecznie przechowywać wszystkie kable.
• Nie należy próbować sterować tym wentylatorem za pomocą przełącznika ściennego lub pilota, który nie został zatwierdzony przez producenta do użytku z wentylatorem. NIE używaj kontrolera półprzewodnikowego. Użycie niezatwierdzonego przełącznika ściennego lub pilota zdalnego sterowania spowoduje utratę gwarancji.
• Nie podłączaj wentylatora sufitowego do ściemniacza.

MOCOWANIE WSPORNIKA MONTAŻOWEGO

Wspornik montażowy musi być bezpiecznie zamontowany i być w stanie bezpiecznie utrzy- mać co najmniej ciężar wentylatora. Nie mocuj wspornika montażowego bezpośrednio do su- fitów na głębokości mniejszej niż 10 mm, aby uniknąć ryzyka poluzowania się i wypadnięcia śruby.

Przymocuj wspornik montażowy za pomocą wkrętów do drewna i podkładek do złączy sufitowych.

Wywierć otwory wiertłem o średnicy 8 mm, w zależności od długości śrub rozporowych. Następnie przymocuj wspornik montażowy do sufitu za pomocą śrub rozporowych.

NOTATKA: Wentylator ten można również zamontować w suficie podwieszanym, w tym celu należy użyć śrub mocujących z dźwignią sprężynową (brak w zestawie).

PODŁĄCZENIE ODBIORNIKA

Podłącz silnik do haka wspornika, a następnie podłącz okablowanie.

① DRIVER

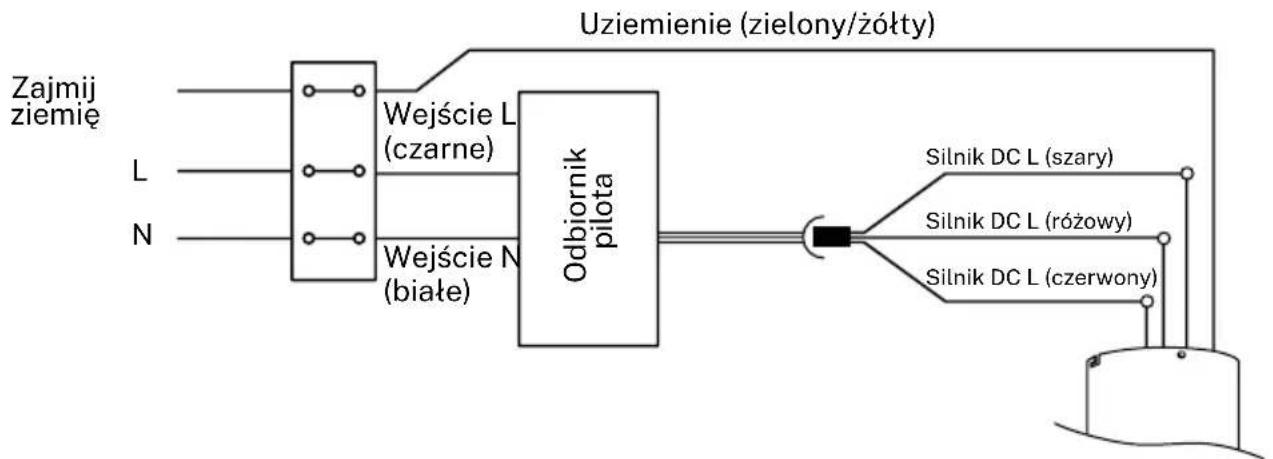

PODŁĄCZENIE PRZEWODÓW

Wykonaj połączenie pomiędzy przewodami odbiornika a przewodami silnika wentylatora, kierując się kolorami. Upewnij się, że połączenie jest szczelne.

MOCOWANIE SILNIKA DO WSPORNIKA SUFITOWEGO

- Po podłączeniu kabli i umieszczeniu odbiornika wewnątrz silnika, ostrożnie odczep korpus silnika i zamontuj go w wsporniku sufitowym, zabezpieczając go, wykonując niewielki obrót, aby dopasować otwory na śruby.

- Po przymocowaniu silnika do wspornika wkręć dwie śruby, aby całkowicie przymocować silnik do wspornika sufitowego, a następnie ponownie przykręć cztery śruby.

- NOTATKA: Sprawdź, czy wszystko jest dobrze zamocowane, czy śruby są dokręcone i czy podczas mocowania silnika do wspornika nie doszło do przytrzaśnięcia kabli.

Załóż podkładki na śruby ostrza. Wyrównaj otwory ostrza z otworami na śruby silnika i przy- mocuj je do dopasowanych otworów. Powtórz ten proces z pozostałymi ostrzami.

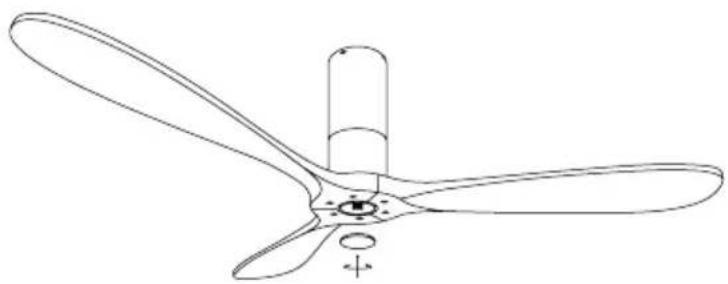

WŁÓŻ OZDOBNA ZATYCZKĘ

Wyrównaj ozdobną nasadkę z gwintami na silniku i dokręć zgodnie z ruchem wskazówek zegara.

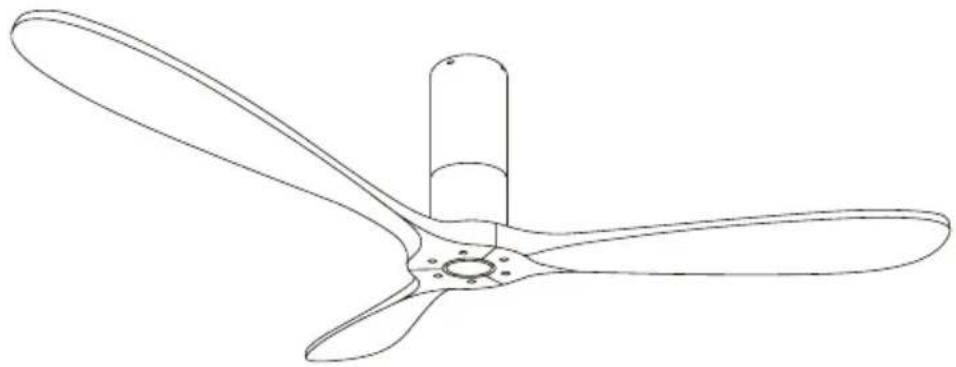

Teraz Twój wentylator zostanie prawidłowo zainstalowany, dzięki czemu będziesz mógł ponownie podłączyć zasilanie i cieszyć się nowym wentylatorem sufitowym.

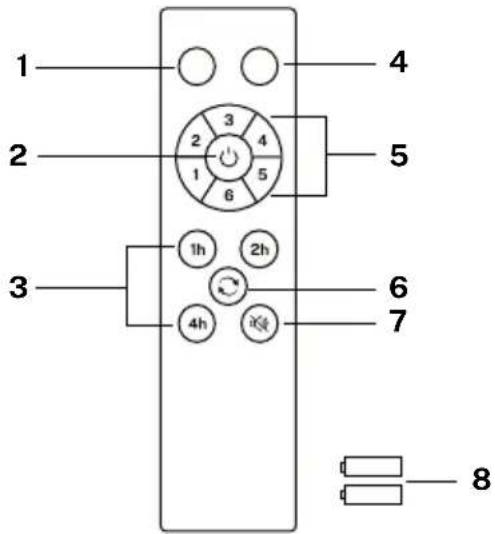

PILOT

1. Bez funkcjonalności
2. Włącznik / wyłącznik
3. Regulator czasowy
4. Bez funkcjonalności
5. Sterowanie intensywnością wentylatora
6. funkcja odwrotna
7. Przycisk wyłączania dźwięku
8. Baterie (2 x AAA)

1 2 3 4 5 6 7 8

Parowanie kontrolera

1. Wyłącz główny włącznik światła w pomieszczeniu, w którym zainstalowano wentylator, na co najmniej 10 sekund.
2. Włącz włącznik, a usłyszysz sygnał dźwiękowy, w ciągu 3 sekund naciśnij i przytrzymaj przycisk włączania/wyłączania, aż usłyszysz sygnał dźwiękowy.
3. Jeśli proces parowania nie powiedzie się, powtórz powyższe kroki ponownie po wyłączeniu przełącznika ściennego na co najmniej 1 minutę.

WŁ. WYŁ

Całkowicie włączyć lub wyłączyć wentylator, mimo wszystko niezależnie od tego, czy światło jest włączone, czy nie.

Zwiększa lub zmniejsza prędkość obrotową łopatek wentylatora.

REGULATOR CZASOWY

Zaplanuj automatyczne wyłączanie, wybierając jedną z dostępnych opcji.

FUNKCJA ODWROTNA

Zmienia kierunek obrotu ostrzy wentylator. Funkcja zimowa (obrót w prawo) wypycha zgromadzone w suficie gorące powietrze w dół, a funkcja letnia (obrót w lewo) generuje bryzę chłodzącą otoczenie.

WYŁĄCZ DŹWIĘK

Naciskając przycisk wyłączania dźwięku, można wyciszyć dźwięki wydawane przez wentylator po naciśnięciu dowolnego klawisza na pilocie.

Zgodnie z dyrektywami: 2012/19/UE i 2015/863/UE w sprawie ograniczenia stosowania substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym oraz usuwania ich odpadów. Symbol przekreślonego kosza na śmieci umieszczony na opakowaniu oznacza, że produkt po zakończeniu okresu użytkowania będzie zbierany jako odpad selektywny. Dlatego każdy produkt, którego okres użytkowania dobiegł końca, należy przekazać do punktów utylizacji odpadów specjalizujących się w selektywnej zbiórce zużytego sprzętu elektrycznego i elektronicznego lub zwrócić sprzedawcy w przypadku zakupu podobnego nowego sprzętu, w jednym na bazę A. Odpowiednia selektywna zbiórka w celu późniejszego uruchomienia sprzętu przekazanego do recyklingu, przetworzenia i utylizacji w sposób przyjazny dla środowiska przyczynia się do zapobiegania potencjalnym negatywnym skutkom dla środowiska i zdrowia oraz optymalizuje recykling i ponowne wykorzystanie komponentów tworzących urządzenie. Niewłaściwa utylizacja produktu przez użytkownika pociąga za sobą nałożenie sankcji administracyjnych zgodnie z przepisami prawa.
