Gracias por elegir nuestro ventilador de techo. Antes de utilizar el aparato, y para garantizar el mejor uso, lea atentamente estas instrucciones.

Las precauciones de seguridad incluidas en este documento reducen el riesgo de muerte, lesiones y descargas eléctricas cuando se cumplen correctamente. Guarde el manual, el recibo de compra y el paquete en un lugar seguro para futuras consultas. Si corresponde, transmita estas instrucciones al próximo propietario del aparato.

Siga siempre las precauciones básicas de seguridad y las medidas de prevención de accidentes cuando utilice un aparato eléctrico. No asumimos ninguna responsabilidad por el incumplimiento de estos requisitos por parte del cliente.

LISTA DE PARTES

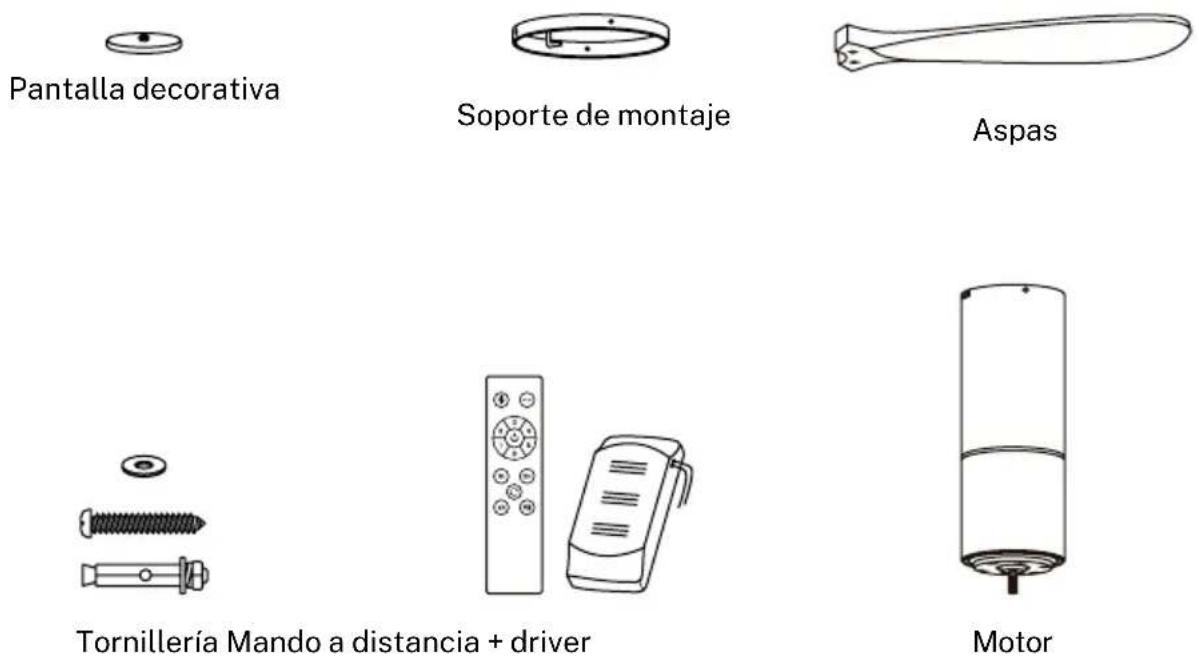

Abra con cuidado el embalaje y retire todos los elementos incluidos. Coloquelos sobre una alfombra o un gran trozo de plástico para evitar cualquier daño. Compruebe que se hayan incluido todos los elementos que se enumeran a continuación.

Al utilizar cualquier aparato eléctrico, siempre se deben observar las precauciones básicas de seguridad.

• Lea todo este manual detenidamente antes de comenzar la instalación.
• Guarde estas instrucciones.
• Utilice únicamente repuestos originales.
• Para reducir el riesgo de lesiones personales, conecte el ventilador directamente a la estructura de soporte del edificio de acuerdo con estas instrucciones y use solo el hardware suministrado.
• Para evitar una posible descarga eléctrica, antes de instalar su ventilador, desconecte la energía apagando los disyuntores de la caja de salida y la ubicación del interruptor de pared asociado. Si no pueden bloquear los disyuntores en la posición de apagado, sujete firmemente con un dispositivo de advertencia prominente, como una etiqueta, al panel de servicio.
• Todo el cableado usado debe estar de acuerdo con los códigos eléctricos nacionales y locales y con ANSI / NFPA 70. Si no está familiarizado con el cableado, contacte con un electricista cualificado.
• Para reducir el riesgo de lesiones personales, no doble el sistema de sujeción de las aspas al instalar, equilibrar o limpiar el ventilador.
• Nunca inserte objetos extraños entre las aspas giratorias del ventilador.
• Para reducir el riesgo de incendio, descarga eléctrica o daños al motor, no utilice un control de velocidad de estado sólido con este ventilador. Utilice solo controles de velocidad originales.
• Este electrodoméstico puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento si se les ha supervisado o instruido sobre el uso del electrodoméstico de manera segura y comprenden las peligros involucrados.
• Los niños no deben jugar con el aparato.
• Los niños no deben realizar la limpieza ni el mantenimiento del aparato, a menos que sean mayores de 8 años y estén supervisados.
• Es necesaria una estrecha supervisión cuando cualquier aparato es utilizado por niños o cerca de ellos.

CONSEJO: Las medidas de seguridad importantes y las instrucciones de este manual no están previstas para cubrir todas las condiciones y situaciones que pudiesen producirse. Al instalar y accionar este ventilador, es necesario utilizar el sentido común y la precaución.

PREPARACIÓN DE LA INSTALACIÓN

- Para evitar lesiones personales y daños, asegúrese de que el lugar para colgar las aspas deje un espacio libre de 2,3 m del suelo y 76 cm de cualquier pared u obstáculo.

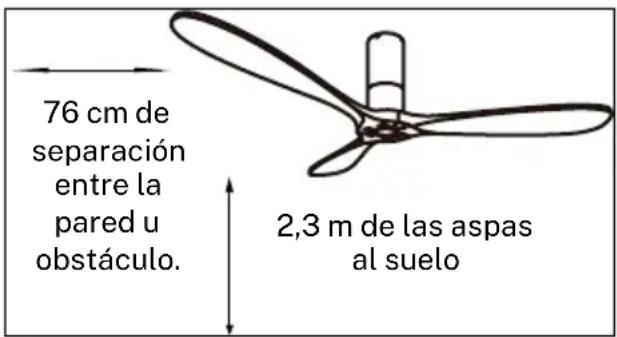

76 cm de separación entre la pared u obstáculo. 2,3 m de las aspas al suelo

CONSEJOS MECÁNICOS

• Conforme a la normativa en materia de seguridad, el punto más bajo de las aspas del ventilador debe distar como mínimo 2,3 metros del suelo.
• Asegúrese de que la ubicación elegida no permita que las aspas giratorias entren en contacto con ningún objeto.
• Compruebe que las vigas del techo sean seguras y lo suficientemente grandes y fuertes como para soportar el peso del ventilador.
• Para reducir el riesgo de incendio, descarga eléctrica o lesión corporal, compruebe que el soporte de montaje del ventilador esté fijado directamente a la estructura del edificio. NO lo monte en una caja de distribución.
• El soporte de montaje debe estar bien atornillado a una estructura portante, como un techo de hormigón, una estructura de acero o un marco de madera. Si se añade un marco de madera, este debe clavarse o atornillarse de forma segura entre dos vigas.
• Para reducir el riesgo de daños corporales y materiales, no doble ni dañe la varilla vertical o las aspas del ventilador al manipularlo o instalarlo. Si detecta algún deterioro en el producto, contacte con nuestro servicio posventa antes de proceder a la instalación del ventilador.
• Asegúrese de que el ventilador esté bien sujeto al techo. Todos los tornillos de fijación deben revisarse y volverse a apretar siempre que sea necesario antes de poner en marcha el ventilador.

CONSEJOS ELÉCTRICOS

• Corte la electricidad antes de realizar cualquier tarea en el ventilador de techo y apague el disyuntor de alimentación de la electricidad. Para evitar posibles descargas eléctricas, compruebe que la electricidad esté cortada en la caja de fusibles o el panel de disyuntores antes de proceder al cableado.
• El ventilador, el soporte de montaje y el equipo de iluminación deben conectarse a la toma tierra. Compruebe que todos los empalmes estén bien aislados.
• Compruebe y confirme que todas las conexiones sean correctas y seguras. Una vez realizadas todas las conexiones eléctricas, guarde bien todos los cables.
• No trate de controlar este ventilador desde un interruptor de pared o un mando a distancia que no estén homologados por el fabricante para su uso con el ventilador. NO use un controlador de estado sólido. El uso de un interruptor de pared o de un mando a distancia no homologados anulará la garantía.
• No conecte el ventilador de techo a un regulador de intensidad.

FIJACIÓN DEL SOPORTE DE MONTAJE

El soporte de montaje debe estar bien montado y ser capaz de soportar con seguridad como mínimo el peso del ventilador. No fije el soporte de montaje directamente en techos de menos de 10 mm para evitar el riesgo de que el tornillo se afloje y se salga.

Fije el soporte de montaje con los tornillos y las arandelas para madera en las uniones del techo.

Realice orificios con una broca de 8 mm, de acuerdo con la longitud de los tornillos de expansión. Seguidamente, fije el soporte de montaje al techo con los tornillos de expansión.

NOTA: Este ventilador también puede ser instalado en un falso techo, para ello debe utilizar tornillos de fijación con palanca de resorte (no incluidos).

CONEXIÓN DEL RECEPTOR

Conecte el motor en el gancho del soporte y luego conecte el cableado.

① DRIVER

CONEXIÓN DEL CABLEADO

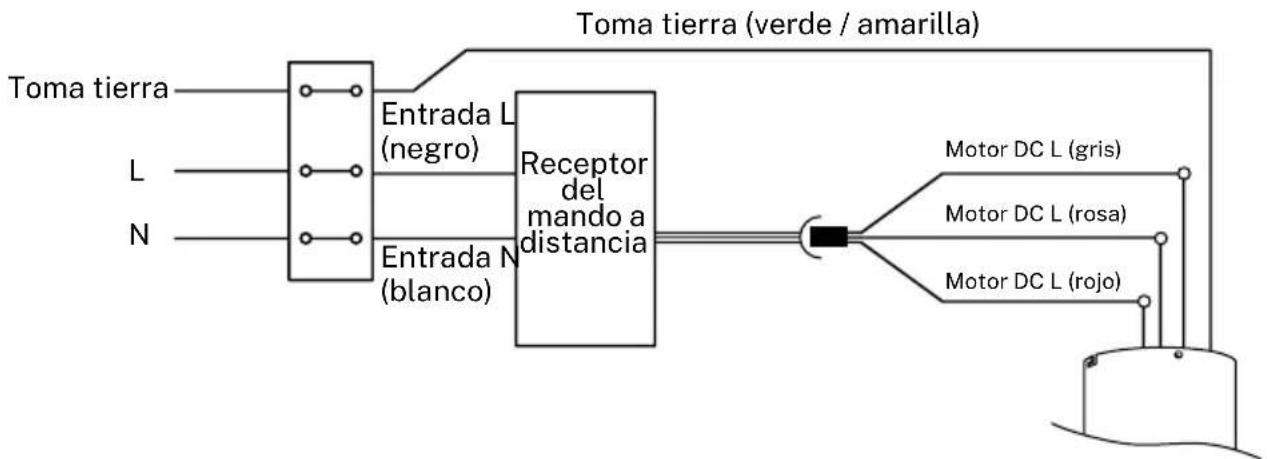

Realice la conexión entre los cables del receptor y los cables del motor del ventilador siguiendo las indicaciones de color. Asegúrese de que la conexión esté firme.

FIJACIÓN DEL MOTOR AL SOPORTE DE TECHO

• Una vez conectados los cables y colocado el receptor en el interior del motor, descuelgue con cuidado el cuerpo del motor y encajelo en el soporte de techo, asegurándolo realizando un pequeño giro para alinear los agujeros de los tornillos.
• Una vez asegurado el motor al soporte, coloque los dos tornillos para fijar completamente el motor al soporte de techo y asegure de nuevo los cuatro tornillos.
• NOTA: Compruebe que todo queda correctamente sujeto, que los tornillos están bien apretados y asegúrese de que no se ha pellizcado ningún cable al encajar el motor en el soporte.

Coloque las arandelas en los tornillos de las aspas. Alinee los agujeros de las aspas con los agujeros de los tornillos del motor y fijelos a los agujeros alineados. Repita este proceso con las aspas restantes.

INSERTAR TAPA DECORATIVA

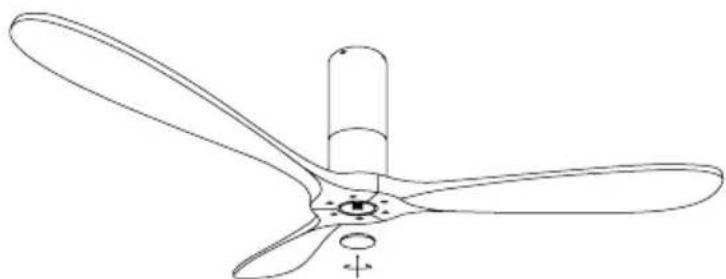

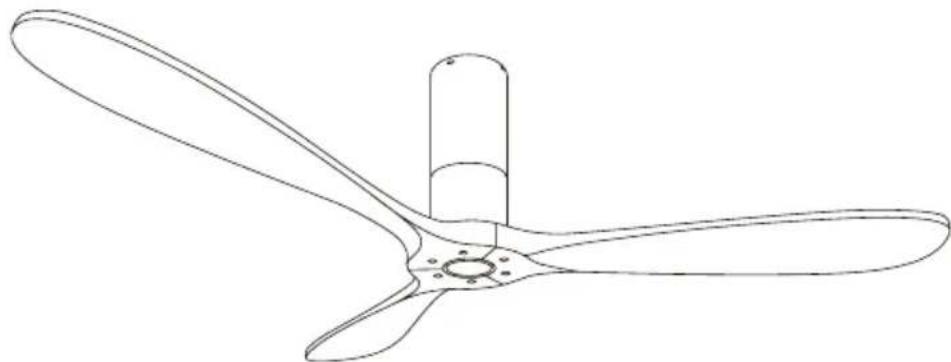

Alinee la tapa decorativa con la rosca del motor y apriete en el sentido de las agujas del reloj.

Ahora su ventilador estará correctamente instalado por lo que puede volver a conectar la corriente eléctrica para disfrutar de su nuevo ventilador de techo.

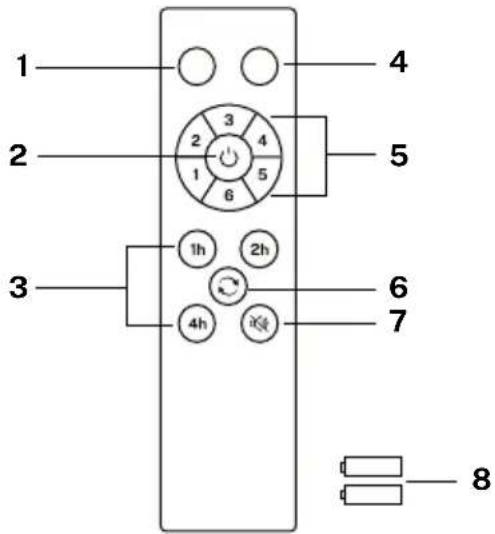

1. Sin función
2. Botón ON / OFF
3. Temporizador
4. Sin función
5. Control de intensidad del ventilador
6. Función reverse
   7.Botón desactivar sonido
7. Pilas (2 x AAA)

1 2 3 4 5 6 7 8

Emparejamiento del mando

1. Apague el interruptor principal de la luz de la estancia donde ha instalado su ventilador durante al menos 10 segundos.

2. Encienda el interruptor y oirá un pitido, antes de que transcurran 3 segundos, mantenga pulsado el botón de on/off hasta que escuche un pitido.

3. Si el proceso de emparejamiento no tiene éxito, repita de nuevo los pasos anteriores después de apagar el interruptor de pared durante al menos 1 minuto.

ENCENDIDO/APAGADO

Enciende o apaga el ventilador por completo, independientemente de si tiene la luz encendida o no.

INTENSIDAD DEL VENTILADOR

Aumenta o disminuye la velocidad de giro de las aspas del ventilador.

TEMPORIZADOR

Programa el apagado automático eligiendo entre las opciones disponibles.

FUNCIÓN REVERSE

Cambia la dirección de giro de las aspas del ventilador. La función invierno (giro hacia la derecha) impulsa el aire caliente acumulado en el techo hacia abajo y la función verano (giro hacia la izquierda) genera una brisa que refresca el ambiente.

DESACTIVAR SONIDO

Pulsando el botón de desactivar sonido podrá silenciar los sonidos que emite el ventilador cuando se presiona cualquier tecla del mando.

En cumplimiento de las directivas: 2012/19 / UE y 2015/863 / UE sobre la restricción del uso de sustancias peligrosas en equipos eléctricos y electrónicos, así como su eliminación de residuos. El símbolo con el cubo de basura cruzado que se muestra en el paquete indica que el producto al final de su vida útil se recogerá como residuo separado. Por lo tanto, cualquier producto que haya llegado al final de su vida útil debe entregarse a centros de eliminación de residuos especializados en la recogida selectiva de equipos eléctricos y electrónicos de desecho, o devolverse al minorista al momento de comprar equipos nuevos similares, en uno para Una base. La recolección separada adecuada para la posterior puesta en marcha de los equipos enviados para ser reciclados, tratados y eliminados de una manera compatible con el medio ambiente contribuye a prevenir posibles efectos negativos sobre el medio ambiente y la salud y optimiza el reciclaje y la reutilización de los componentes que componen el aparato. La eliminación abusiva del producto por parte del usuario implica la aplicación de las sanciones administrativas de acuerdo con las leyes.
