MANUALE UTENTE WIND TUBE Create

Elenco delle parti 30

Istruzioni di sicurezza 31

Istruzioni per l'installazione 32

Preparazione dell'installazione 32

Consigli del meccanico 32

Suggerimenti elettrici 32

Fissaggio della staffa di montaggio 33

Collegamento del ricevitore 33

Collegamento cablaggio 33

Fissaggio del motore al supporto a soffitto 34

Montaggio della lama 34

Inserire il cappuccio decorativo 34

Telecomando 35

NEDERLANDS

Grazie per aver scelto il nostro ventilatore da soffitto. Prima di utilizzare l'apparecchio, e per garantirne il miglior utilizzo, leggere attentamente queste istruzioni.

Le precauzioni di sicurezza contenute in questo documento riducono il rischio di morte, lesioni e scosse elettriche se seguite correttamente. Conservare il manuale, la ricevuta di vendita e l'imballaggio in un luogo sicuro per riferimento futuro. Eventualmente trasmettere queste istruzioni al successivo proprietario dell'apparecchio.

Seguire sempre le precauzioni di sicurezza di base e le misure di prevenzione degli incidenti quando si utilizza un apparecchio elettrico. Non ci assumiamo alcuna responsabilità per il mancato rispetto di tali requisiti da parte del cliente.

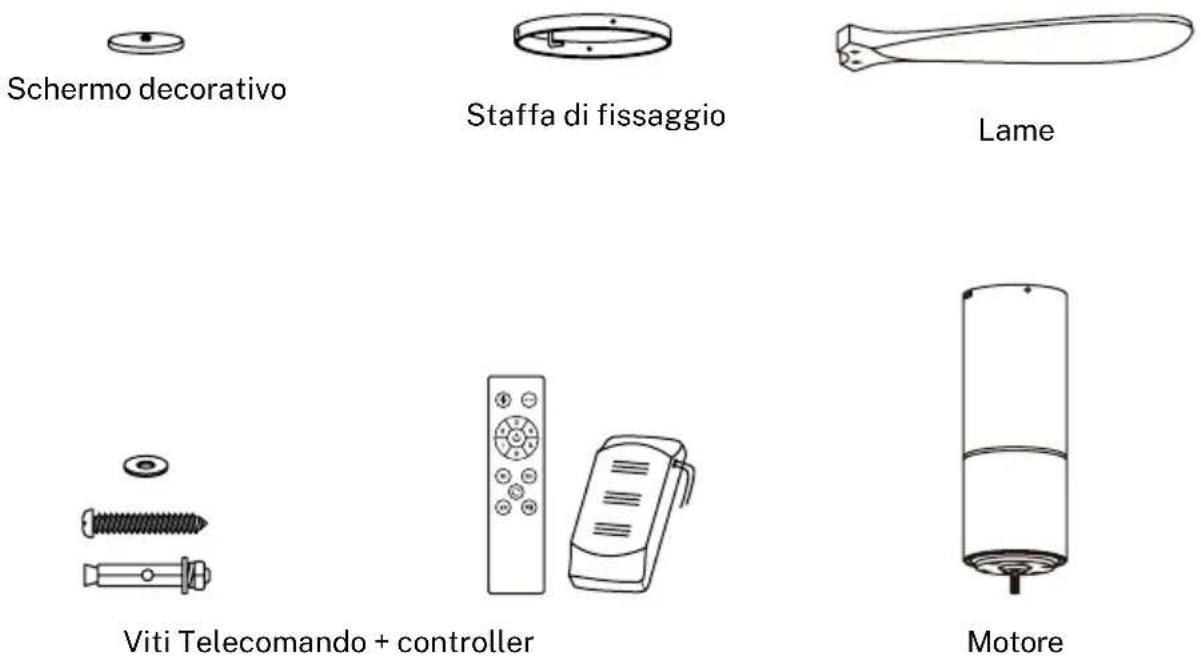

ELENCO DELLE PARTI

Aprire con attenzione la confezione e rimuovere tutti gli articoli inclusi. Posizionateli su un tappeto o su un grande pezzo di plastica per evitare danni. Controlla che tutti gli elementi elencati di seguito siano stati inclusi.

Quando si utilizza qualsiasi apparecchio elettrico, è necessario osservare sempre le precauzioni di sicurezza di base.

• Si prega di leggere attentamente l'intero manuale prima di iniziare l'installazione.
• Conserva queste istruzioni.
• Utilizzare solo pezzi di ricambio originali.
• Per ridurre il rischio di lesioni personali, collegare il ventilatore direttamente alla struttura di supporto dell'edificio in conformità con queste istruzioni e utilizzare solo l'hardware in dotazione.
• Per evitare possibili scosse elettriche, prima di installare il ventilatore, scollegare l'alimentazione spegnendo gli interruttori automatici sulla scatola di derivazione e sulla posizione dell'interruttore a muro associato. Se non è possibile bloccare gli interruttori in posizione spenta, fissare saldamente un dispositivo di avvertimento ben visibile, come un'etichetta, al pannello di servizio.
• Tutto il cablaggio utilizzato deve essere conforme alle normative elettriche nazionali e locali e allo standard ANSI/NFPA 70. Se non si ha familiarità con il cablaggio, contattare un elettricista qualificato.
• Per ridurre il rischio di lesioni personali, non piegare il sistema di ritenzione delle pale durante l'installazione, il bilanciamento o la pulizia della ventola.
• Non inserire mai oggetti estranei tra le pale rotanti del ventilatore.
• Per ridurre il rischio di incendio, scosse elettriche o danni al motore, non utilizzare un controllo della velocità a stato solido con questa ventola. Utilizzare solo controlli di velocità originali.
• Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza se hanno ricevuto supervisione o istruzioni relative all'uso dell'apparecchio in modo sicuro e comprendono i pericoli connessi.
• I bambini non devono giocare con il dispositivo.
• I bambini non devono pulire o effettuare la manutenzione dell'apparecchio a meno che non abbiano più di 8 anni e siano sorvegliati.
• È necessaria un'attenta supervisione quando un apparecchio viene utilizzato da o vicino a bambini.

CONSIGLIO: Le importanti precauzioni e istruzioni di sicurezza contenute in questo manuale non intendono coprire tutte le condizioni e situazioni che potrebbero verificarsi. Durante l'installazione e il funzionamento di questa ventola, usare il buon senso e la cautela.

PREPARAZIONE DELL'INSTALLAZIONE

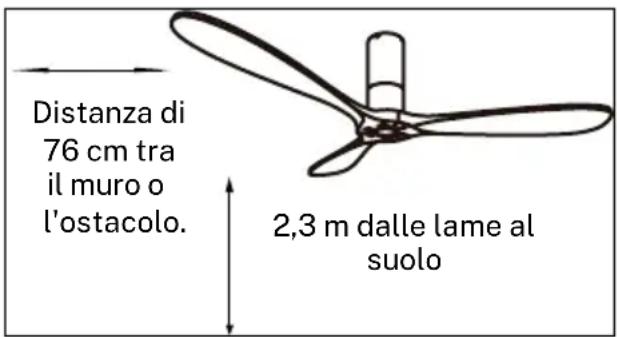

- Per evitare lesioni personali e danni, assicurarsi che la posizione di sospensione della lama lasci 2,3 m di altezza da terra e 76 cm da qualsiasi parete o ostacolo.

Distanza di 76 cm tra il muro o l'ostacolo. 2,3 m dalle lame al suolo

CONSIGLI DEL MECCANICO

• Secondo le norme di sicurezza, il punto più basso delle pale del ventilatore deve trovarsi ad almeno 2,3 metri da terra.
• Assicurarsi che la posizione scelta non consenta alle lame rotanti di entrare in contatto con alcun oggetto.
• Verificare che i travetti del soffitto siano sicuri, grandi e sufficientemente robusti da sostenere il peso del ventilatore.
• Per ridurre il rischio di incendio, scosse elettriche o lesioni personali, assicurarsi che la staffa di montaggio della ventola sia fissata direttamente alla struttura dell'edificio. NON montare in una scatola di distribuzione.
• La staffa di montaggio deve essere fissata saldamente a una struttura di supporto, ad esempio un tetto in cemento, una struttura in acciaio o un telaio in legno. Se viene aggiunta una cornice di legno, questa deve essere inchiodata o avvitata saldamente tra due travetti.
• Per ridurre il rischio di lesioni personali e danni materiali, non piegare o danneggiare l'asta verticale o le pale della ventola durante la movimentazione o l'installazione della ventola. Se si riscontrano danni al prodotto, contattare il nostro servizio post-vendita prima di procedere con l'installazione del ventilatore.
• Assicurarsi che il ventilatore sia fissato saldamente al soffitto. Tutte le viti di fissaggio devono essere controllate e serrate nuovamente quando necessario prima di avviare il ventilatore.

SUGGERIMENTI ELETTRICI

• Spegnere l'alimentazione prima di eseguire qualsiasi intervento sul ventilatore da soffitto e spegnere l'interruttore di alimentazione. Per evitare possibili scosse elettriche, verificare che l'alimentazione sia disattivata nella scatola dei fusibili o nel pannello dell'interruttore prima di eseguire il cablaggio.
• Il ventilatore, la staffa di montaggio e l'apparecchio di illuminazione devono essere collegati a terra. Controllare che tutte le giunzioni siano ben isolate.
• Controllare e confermare che tutte le connessioni siano corrette e sicure. Una volta effettuati tutti i collegamenti elettrici, conservare tutti i cavi in modo sicuro.
• Non tentare di controllare questo ventilatore da un interruttore a parete o da un telecomando non approvato dal produttore per l'uso con il ventilatore. NON utilizzare un controller a stato solido. L'uso di un interruttore a parete o di un telecomando non approvato annullerà la garanzia.
  • Non collegare il ventilatore da soffitto a un dimmer.

FISSAGGIO DELLA STAFFA DI MONTAGGIO

La staffa di montaggio deve essere montata saldamente e in grado di sostenere in sicurezza almeno il peso della ventola. Non fissare la staffa di montaggio direttamente a soffitti di spessore inferiore a 10 mm per evitare il rischio che la vite si allenti e fuoriesca.

Fissare la staffa di montaggio con le viti per legno e le rondelle ai giunti del soffitto.

tetto in cemento

Praticare i fori con una punta da 8 mm, in base alla lunghezza delle viti ad espansione. Quindi, fissare la staffa di montaggio al soffitto con le viti ad espansione.

NOTA: Questo ventilatore può essere installato anche a controsoffitto, per questo è necessario utilizzare viti di fissaggio con leva a molla (non incluse).

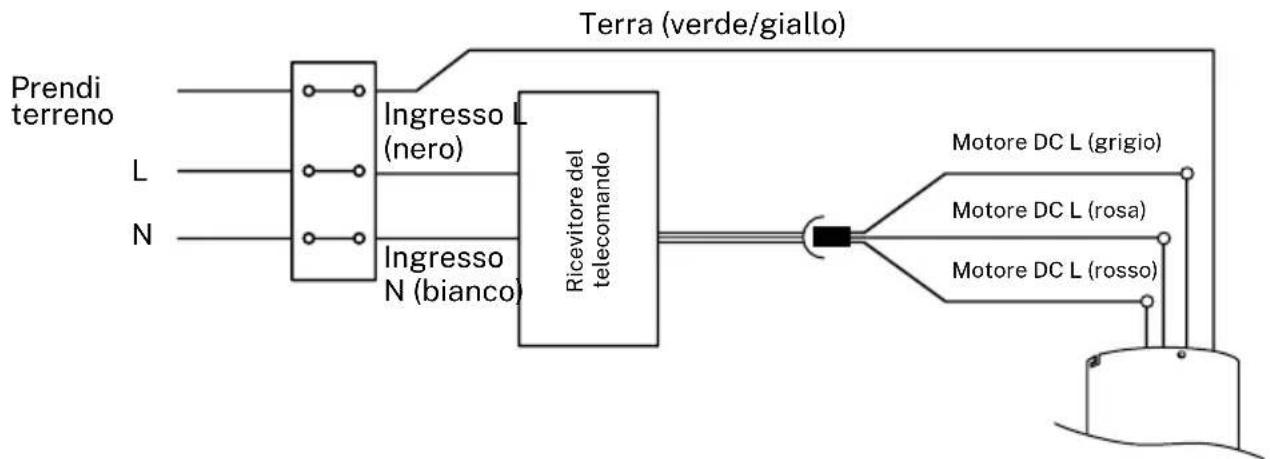

COLLEGAMENTO DEL RICEVITORE

Collegare il motore al gancio della staffa e quindi collegare il cablaggio.

① DRIVER

Effettuare il collegamento tra i cavi del ricevitore ed i cavi del motore del ventilatore seguendo le indicazioni dei colori. Assicurati che la connessione sia salda.

FISSAGGIO DEL MOTORE AL SUPPORTO A SOFFITTO

• Una volta collegati i cavi e posizionato il ricevitore all'interno del motore, sganciare con attenzione il corpo motore e inserirlo nel supporto a soffitto, fissandolo effettuando un piccolo giro per allineare i fori delle viti.
• Una volta fissato il motore alla staffa, installare le due viti per fissare completamente il motore alla staffa a soffitto e fissare nuovamente le quattro viti.
• NOTA: Controllare che tutto sia fissato saldamente, che le viti siano ben strette e assicurarsi che nessun cavo sia rimasto schiacciato durante il montaggio del motore sulla staffa.

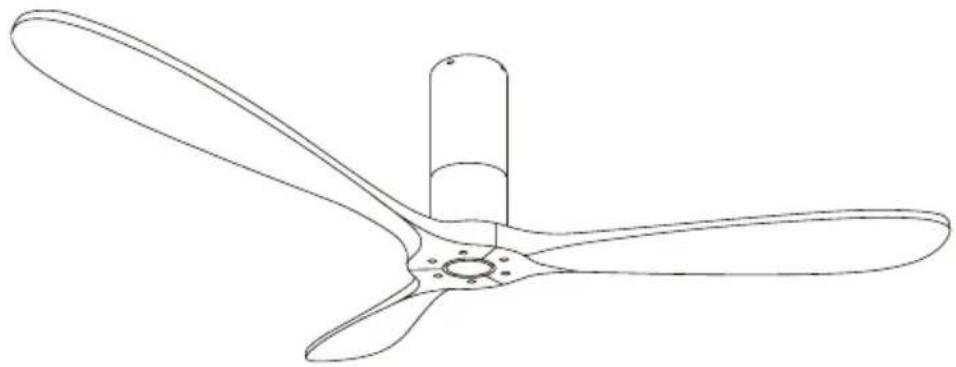

MONTAGGIO DELLA LAMA

Posizionare le rondelle sulle viti della lama. Allineare i fori della lama con i fori delle viti del motore e fissarli ai fori allineati. Ripeti questo processo con le lame rimanenti.

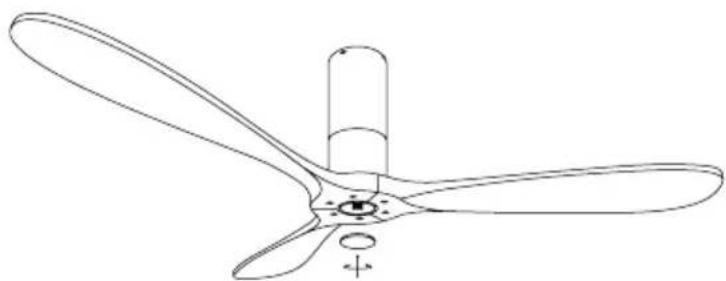

INSERIRE IL CAPPUCCIO DECORATIVO

Allineare il cappuccio decorativo con le filettature sul motore e serrare in senso orario.

Ora il tuo ventilatore sarà installato correttamente in modo da poter ricollegare l'alimentazione per goderti il tuo nuovo ventilatore da soffitto.

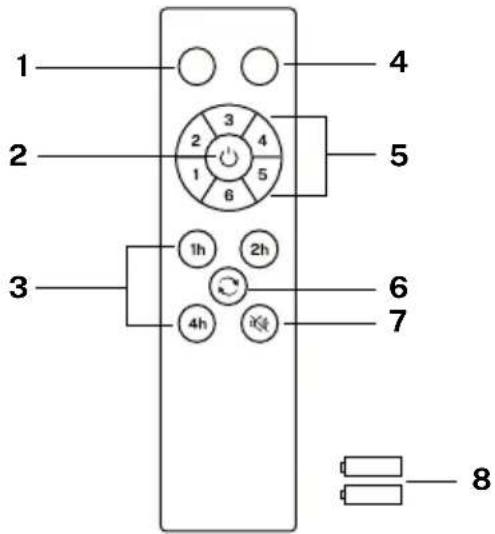

1. Senza funzione
2. Tasto ON/OFF
3. Timer
4. Senza funzione
5. Controllo dell'intensità della ventola
6. funzione inversa
7. Pulsante di disattivazione dell'audio
8. Batterie (2xAAA)

1 2 3 4 5 6 7 8

Associazione del controller

1. Spegnere l'interruttore principale della stanza in cui è stato installato il ventilatore per almeno 10 secondi.
2. Accendere l'interruttore e sentire un segnale acustico; entro 3 secondi, tenere premuto il pulsante di accensione/spegnimento fino a quando non si sente un segnale acustico.
3. Se il processo di accoppiamento non ha successo, ripetere nuovamente i passaggi sopra descritti dopo aver spento l'interruttore a parete per almeno 1 minuto.

ACCESO SPENTO

Accendi o spegni completamente la ventola, indipendentemente se la luce è accesa o meno.

INTENSITÀ DEL VENTILATORE

Aumenta o diminuisce la velocità di rotazione delle pale del ventilatore.

TIMER

Pianifica lo spegnimento automatico scegliendo tra le opzioni disponibili.

FUNZIONE INVERSA

Cambia il senso di rotazione delle lame fan. La funzione invernale (ruotare a destra) spinge verso il basso l'aria calda accumulata nel soffitto e la funzione estiva (ruotare a sinistra) genera una brezza che rinfresca l'ambiente.

DISABILITA SUONO

Premendo il pulsante di disattivazione del suono è possibile silenziare i suoni emessi dalla ventola quando si preme un tasto qualsiasi sul telecomando.

Nel rispetto delle direttive: 2012/19/UE e 2015/863/UE sulla restrizione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché sul loro smaltimento dei rifiuti. Il simbolo del bidone della spazzatura barrato riportato sulla confezione indica che il prodotto alla fine della sua vita utile verrà raccolto separatamente. Pertanto, qualsiasi prodotto giunto a fine vita utile dovrà essere consegnato ai centri di smaltimento rifiuti specializzati nella raccolta differenziata dei rifiuti di apparecchiature elettriche ed elettroniche, oppure restituito al rivenditore al momento dell'acquisto di apparecchiature nuove simili, in una base A. L'adeguata raccolta differenziata per la successiva messa in servizio delle apparecchiature avviate al riciclo, al trattamento e allo smaltimento ambientalmente compatibile contribuisce a prevenire potenziali effetti negativi sull'ambiente e sulla salute e ottimizza il riciclo e il riutilizzo dei componenti che compongono l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalle leggi.
