Type de produit	Ventilateur de plafond
Marque	Create
Modèle	WIND TUBE
Alimentation	120 V, 60 Hz (courant alternatif)
Moteur	Moteur DC, 3 vitesses
Commandes	Télécommande infrarouge avec 2 piles AAA
Fonctions	Marche/arrêt, contrôle de vitesse, minuterie, fonction inverse (été/hiver), désactivation du son
Minuteur	Arrêt automatique programmable
Gard au sol minimal	2,3 mètres
Dégagement mural	76 cm de tout mur ou obstacle
Installation	Au plafond, sur structure porteuse (bois ou béton)
Poids	Environ 6 kg (estimation)
Matériaux	Métal et plastique
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas utiliser avec un variateur ; couper le courant avant installation ; ne pas plier les pales
Pièces détachées	Pales, support de montage, récepteur, télécommande, capuchon décoratif
Garantie	Consulter le manuel d'utilisation pour les détails

FOIRE AUX QUESTIONS - WIND TUBE Create

Quelle est la hauteur minimale de plafond pour installer ce ventilateur ?

Le point le plus bas des pales doit être à au moins 2,3 mètres du sol.

Comment appairer la télécommande avec le ventilateur ?

Éteignez l'interrupteur mural pendant au moins 10 secondes. Allumez-le, puis dans les 3 secondes, appuyez et maintenez le bouton marche/arrêt de la télécommande jusqu'à entendre un bip. Si cela échoue, répétez après avoir éteint l'interrupteur pendant 1 minute.

Puis-je utiliser un variateur de lumière avec ce ventilateur ?

Non, n'utilisez jamais de variateur ou de contrôleur à semi-conducteurs. Cela pourrait endommager le moteur et annuler la garantie.

Comment changer le sens de rotation des pales ?

Utilisez la fonction inverse sur la télécommande. En été, les pales tournent dans le sens antihoraire pour créer une brise ; en hiver, dans le sens horaire pour redistribuer l'air chaud.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez d'abord les piles (2 x AAA). Si le problème persiste, réappairez la télécommande selon les instructions. Assurez-vous également que l'alimentation est coupée lors de toute manipulation.

Comment nettoyer le ventilateur ?

Utilisez un chiffon doux et sec pour dépoussiérer les pales. N'utilisez jamais d'eau, de produits abrasifs ou de solvants. Débranchez toujours le ventilateur avant le nettoyage.

Le ventilateur fait du bruit, est-ce normal ?

Un léger ronronnement est normal. Si le bruit est fort, vérifiez que toutes les vis sont bien serrées et que les pales ne sont pas déséquilibrées. Vous pouvez également activer la fonction désactivation du son sur la télécommande pour supprimer les bips.

Puis-je installer ce ventilateur dans une salle de bain ?

Ce ventilateur n'est pas conçu pour les environnements humides. Installez-le dans un endroit sec et à l'abri de l'eau.

Comment utiliser la minuterie ?

Appuyez sur le bouton Minuteur de la télécommande pour choisir une durée d'arrêt automatique. Le ventilateur s'éteindra après le temps défini.

Que faire si une pale est endommagée ?

Remplacez-la par une pièce d'origine. N'utilisez pas de pièces non fournies. Contactez le service après-vente pour obtenir des pièces détachées.

MODE D'EMPLOI WIND TUBE Create

Consignes de sécurité 25

Instructions d'installation 26

Préparation à l'installation 26

Conseils de mécanicien 26

Conseils électriques 26

Fixation du support de montage 27

Connexion du récepteur 27

Connexion du câblage 27

Fixation du moteur au support de plafond 28

Assemblage de la lame 28

Insérer un capuchon décoratif 28

Télécommande 29

INDEX

ITALIANO

Merci d'avoir choisi notre ventilateur de plafond. Avant d'utiliser l'appareil, et pour garantir une utilisation optimale, lisez attentivement ces instructions.

Les précautions de sécurité contenues dans ce document réduisent le risque de mort, de blessure et de choc électrique lorsqu'elles sont correctement suivies. Veuillez conserver le manuel, le reçu de vente et l'emballage dans un endroit sûr pour référence future. Le cas échéant, transmettez ces instructions au prochain propriétaire de l'appareil.

Suivez toujours les précautions de sécurité de base et les mesures de prévention des accidents lorsque vous utilisez un appareil électrique. Nous n'assumons aucune responsabilité en cas de non-respect par le client de ces exigences.

LISTE DES PIÈCES

Ouvrez soigneusement l'emballage et retirez tous les éléments inclus. Placez-les sur un tapis ou sur un gros morceau de plastique pour éviter tout dommage. Vérifiez que tous les éléments répertoriés ci-dessous ont été inclus.

Lors de l'utilisation d'un appareil électrique, des précautions de sécurité de base doivent toujours être respectées.

• Veuillez lire attentivement l'intégralité de ce manuel avant de commencer l'installation.
• Enregistrez ces instructions.
• Utilisez uniquement des pièces de rechange d'origine.
• Pour réduire le risque de blessures, fixez le ventilateur directement à la structure de support du bâtiment conformément à ces instructions et utilisez uniquement le matériel fourni.
• Pour éviter tout risque de choc électrique, avant d'installer votre ventilateur, coupez l'alimentation en éteignant les disjoncteurs de la boîte de prise et de l'emplacement de l'interrupteur mural associé. Si les disjoncteurs ne peuvent pas être verrouillés en position d'arrêt, attachez solidement un dispositif d'avertissement bien visible, tel qu'une étiquette, au panneau de service.
• Tout le câblage utilisé doit être conforme aux codes électriques nationaux et locaux et à la norme ANSI/NFPA 70. Si vous n'êtes pas familier avec le câblage, contactez un électricien qualifié.
• Pour réduire le risque de blessures, ne pliez pas le système de retenue des pales lors de l'installation, de l'équilibrage ou du nettoyage du ventilateur.
• N'insérez jamais d'objets étrangers entre les pales du ventilateur en rotation.
• Pour réduire le risque d'incendie, de choc électrique ou de dommages au moteur, n'utilisez pas de contrôle de vitesse à semi-conducteurs avec ce ventilateur. Utilisez uniquement les commandes de vitesse d'origine.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une surveillance ou des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers encourus.
• Les enfants ne doivent pas jouer avec l'appareil.
• Les enfants ne doivent pas nettoyer ou entretenir l'appareil à moins qu'ils n'aient plus de 8 ans et qu'ils soient sous surveillance.
• Une surveillance étroite est nécessaire lorsqu'un appareil est utilisé par ou à proximité d'enfants.

CONSEIL: Les précautions de sécurité et instructions importantes contenues dans ce manuel ne sont pas destinées à couvrir toutes les conditions et situations qui peuvent survenir. Lors de l'installation et de l'utilisation de ce ventilateur, faites preuve de bon sens et de prudence.

PRÉPARATION À L'INSTALLATION

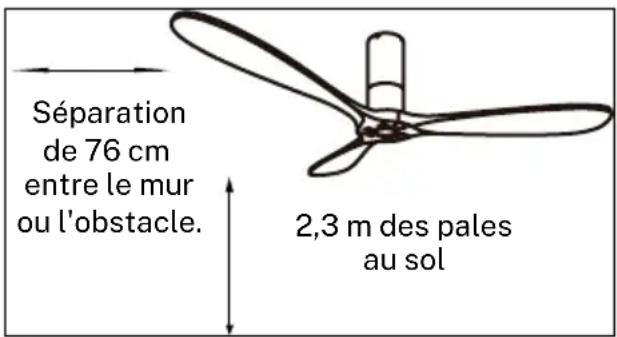

- Pour éviter les blessures et les dommages, assurez-vous que l'emplacement de suspension de la lame laisse 2,3 m de garde au sol et 76 cm de tout mur ou obstacle.

Séparation de 76 cm entre le mur ou l'obstacle. 2,3 m des pales au sol

CONSEILS DE MÉCANICIEN

• Conformément aux règles de sécurité, le point le plus bas des pales du ventilateur doit être à au moins 2,3 mètres du sol.
• Assurez-vous que l'emplacement choisi ne permet pas aux lames rotatives d'entrer en contact avec des objets.
• Vérifiez que les solives du plafond sont sécurisées, suffisamment grandes et solides pour supporter le poids du ventilateur.
• Pour réduire le risque d'incendie, de choc électrique ou de blessures corporelles, assurez-vous que le support de montage du ventilateur est fixé directement à la structure du bâtiment. NE PAS monter dans une boîte de distribution.
• Le support de montage doit être solidement boulonné à une structure de support, telle qu'un toit en béton, une structure en acier ou une charpente en bois. Si une charpente en bois est ajoutée, elle doit être clouée ou vissée solidement entre deux solives.
• Pour réduire le risque de blessures corporelles et de dommages matériels, ne pliez pas et n'endommagez pas la tige verticale ou les pales du ventilateur lors de la manipulation ou de l'installation du ventilateur. Si vous détectez des dommages sur le produit, contactez notre service après-vente avant de procéder à l'installation du ventilateur.
• Assurez-vous que le ventilateur est solidement fixé au plafond. Toutes les vis de fixation doivent être vérifiées et resserrées chaque fois que nécessaire avant de démarrer le ventilateur.

CONSEILS ÉLECTRIQUES

• Coupez l'alimentation avant d'effectuer tout travail sur le ventilateur de plafond et coupez le disjoncteur. Pour éviter tout risque de choc électrique, vérifiez que l'alimentation est coupée au niveau de la boîte à fusibles ou du panneau de disjoncteurs avant le câblage.
• Le ventilateur, le support de montage et l'équipement d'éclairage doivent être connectés à la terre. Vérifiez que toutes les épissures sont bien isolées.
• Vérifiez et confirmez que toutes les connexions sont correctes et sécurisées. Une fois toutes les connexions électriques effectuées, rangez tous les câbles en toute sécurité.
• N'essayez pas de contrôler ce ventilateur à partir d'un interrupteur mural ou d'une télécommande qui n'est pas approuvé par le fabricant pour une utilisation avec le ventilateur. N'utilisez PAS de contrôleur à semi-conducteurs. L'utilisation d'un interrupteur mural ou d'une télécommande non approuvé annulera votre garantie.
• Ne connectez pas le ventilateur de plafond à un variateur.

FIXATION DU SUPPORT DE MONTAGE

Le support de montage doit être solidement monté et capable de supporter en toute sécurité au moins le poids du ventilateur. Ne fixez pas le support de montage directement aux pla-fonds de moins de 10 mm pour éviter tout risque de desserrage et de sortie de la vis.

Fixez le support de montage avec les vis à bois et les rondelles aux joints du plafond. toit en béton

Percez des trous avec un foret de 8 mm, en fonction de la longueur des vis d'expansion. Ensuite, fixez le support de montage au plafond avec les vis d'expansion.

NOTE: Ce ventilateur peut également être installé dans un faux plafond, pour cela vous devez utiliser des vis de fixation avec levier à ressort (non fournies).

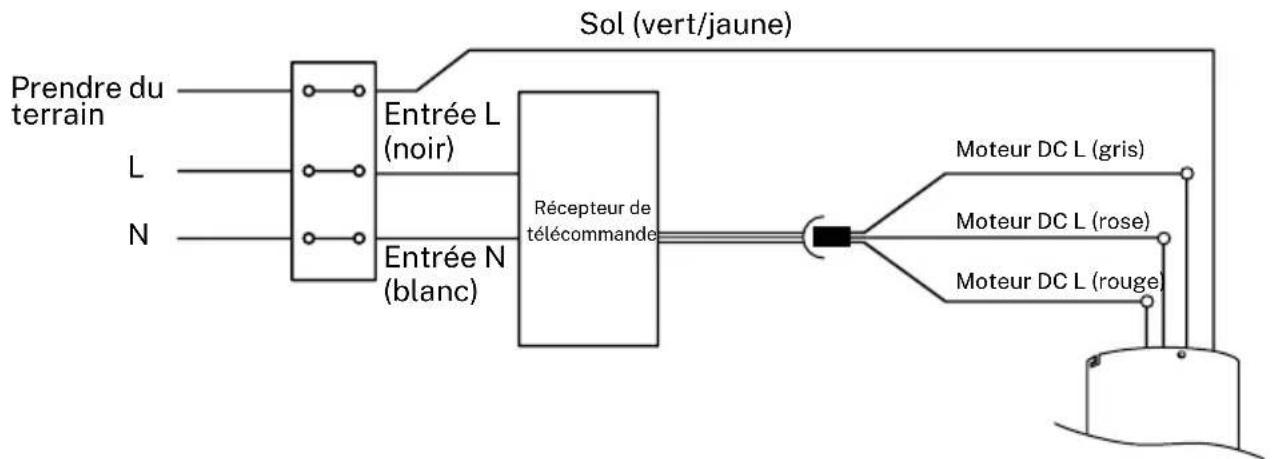

CONNEXION DU RÉCEPTEUR

Connectez le moteur au crochet du support, puis connectez le câblage.

① DRIVER

Effectuer la connexion entre les fils du récepteur et les fils du moteur du ventilateur en suivant les indications de couleur. Assurez-vous que la connexion est serrée.

FIXATION DU MOTEUR AU SUPPORT DE PLAFOND

• Une fois les câbles connectés et le récepteur placé à l'intérieur du moteur, décrochez soigneusement le corps du moteur et insérez-le dans le support de plafond, en le fixant en effectuant un petit tour pour aligner les trous de vis.
• Une fois le moteur fixé au support, installez les deux vis pour fixer complètement le moteur au support de plafond et fixez à nouveau les quatre vis.
• NOTE: Vérifiez que tout est bien fixé, que les vis sont bien serrées et qu'aucun câble n'a été pincé lors du montage du moteur sur le support.

Placez les rondelles sur les vis de la lame. Alignez les trous de la lame avec les trous des vis du moteur et fixez-les aux trous alignés. Répétez ce processus avec les lames restantes.

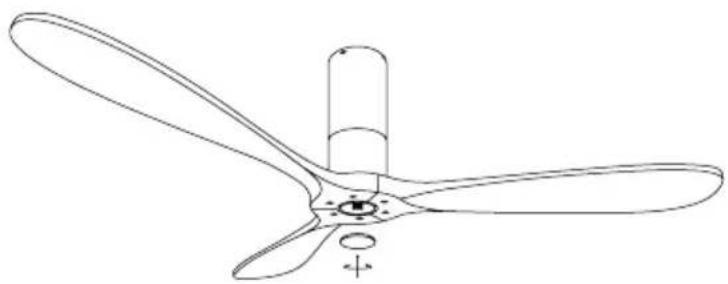

INSÉRER UN CAPUCHON DÉCORATIF

Alignez le capuchon décoratif avec les filetages du moteur et serrez dans le sens des aiguilles d'une montre.

Votre ventilateur sera désormais correctement installé afin que vous puissiez rebrancher l'alimentation électrique pour profiter de votre nouveau ventilateur de plafond.

TÉLÉCOMMANDE

1. Infonctionnel
2. Bouton marche/arrêt
3. Minuteur
4. Infonctionnel
5. Contrôle de l'intensité du ventilateur
6. fonction inverse
7. Bouton de désactivation du son
8. Piles (2 x AAA)

1 2 3 4 5 6 7 8

Appairage du contrôleur

1. Eteignez l'interrupteur principal de la pièce où vous avez installé votre ventilateur pendant au moins 10 secondes.
2. Allumez l'interrupteur et vous entendrez un bip, dans les 3 secondes qui suivent, appuyez sur le bouton marche/arrêt et maintenez-le enfoncé jusqu'à ce que vous entendiez un bip.
3. Si le processus d'appairage n'aboutit pas, répétez les étapes ci-dessus après avoir éteint l'interrupteur mural pendant au moins 1 minute.

ALLUMÉ ÉTEINT

Allumez ou éteignez complètement le ventilateur, indépendamment de si la lumière est allumée ou non.

INTENSITÉ DU VENTILATEUR

Augmente ou diminue la vitesse de rotation des pales du ventilateur.

MINUTEUR

Planifiez l'arrêt automatique en choisissant parmi les options disponibles.

FONCTION INVERSE

Change le sens de rotation des lames ventilateur. La fonction hiver (en tournant vers la droite) pousse l'air chaud accumulé dans le plafond vers le bas et la fonction été (en tournant vers la gauche) génère une brise qui rafraîchit l'environnement.

DÉSACTIVER LE SON

En appuyant sur le bouton de désactivation du son, vous pouvez faire taire les sons émis par le ventilateur lorsque vous appuyez sur n'importe quelle touche de la télécommande.
