MANUAL DE UTILIZADOR AIR TRIPOD RETRO Create

Montagem do tripé 18

Conjunto de lâmina e grelha 19

Obrigado por escolher nosso fã. Antes de usar o aparelho, e para garantir o melhor uso, leia atentamente estas instruções.

As precauções de segurança aqui contidas reduzem o risco de morte, ferimentos e choque elétrico quando observadas corretamente. Guarde o manual em lugar seguro para referência futura, junto com o cartão de garantia preenchido, recibo de compra e embalagem. Se aplicável, passe essas instruções ao próximo proprietário do aparelho. Sempre siga as precauções básicas de segurança e as medidas de prevenção de acidentes ao usar um aparelho elétrico. Não assumimos qualquer responsabilidade pelo cliente não cumprir esses requisitos.

Ao usar qualquer aparelho elétrico, as precauções básicas de segurança devem sempre ser observadas.

- Certifique-se de que a tensão do ventilador corresponde à tensão da rede.

- Use o ventilador apenas para os fins definidos no guia do usuário.

- Nunca insira seus dedos, lápis ou outros objetos na gaiola do ventilador durante a operação.

- Desligue o ventilador antes de mover ou limpar.

- O ventilador deve ser instalado em uma superfície estável e nivelada para evitar que tombe.

- Não exponha o ventilador a calor ou umidade excessivos, pois isso pode causar danos aos componentes elétricos.

- Não mergulhe em qualquer forma de líquido.

- Não é aconselhável expor as pessoas, principalmente bebês e idosos, a um fluxo contínuo de ar frio.

- O ventilador deve ser mantido fora do alcance das crianças.

- Certifique-se de que o cabo não fique preso sob o dispositivo, em gavetas, atrás de prateleiras, etc.

- Não passe o cabo por baixo de carpetes, tapetes, etc.

- Certifique-se de que o cabo seja mantido longe de áreas movimentadas para evitar que alguém tropece nele.

- Não use se o dispositivo ou cabo for danificado. Leve-o a um especialista para reparo.

- Para uso interno somente.

- Este aparelho não se destina a ser usado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, a menos que tenham recebido supervisão ou instruções sobre o uso do aparelho por uma pessoa responsável pela sua segurança.

- As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho.

- Todos os reparos devem ser realizados exclusivamente por um eletricista qualificado. Nunca tente convertar o aparelho sozinho.

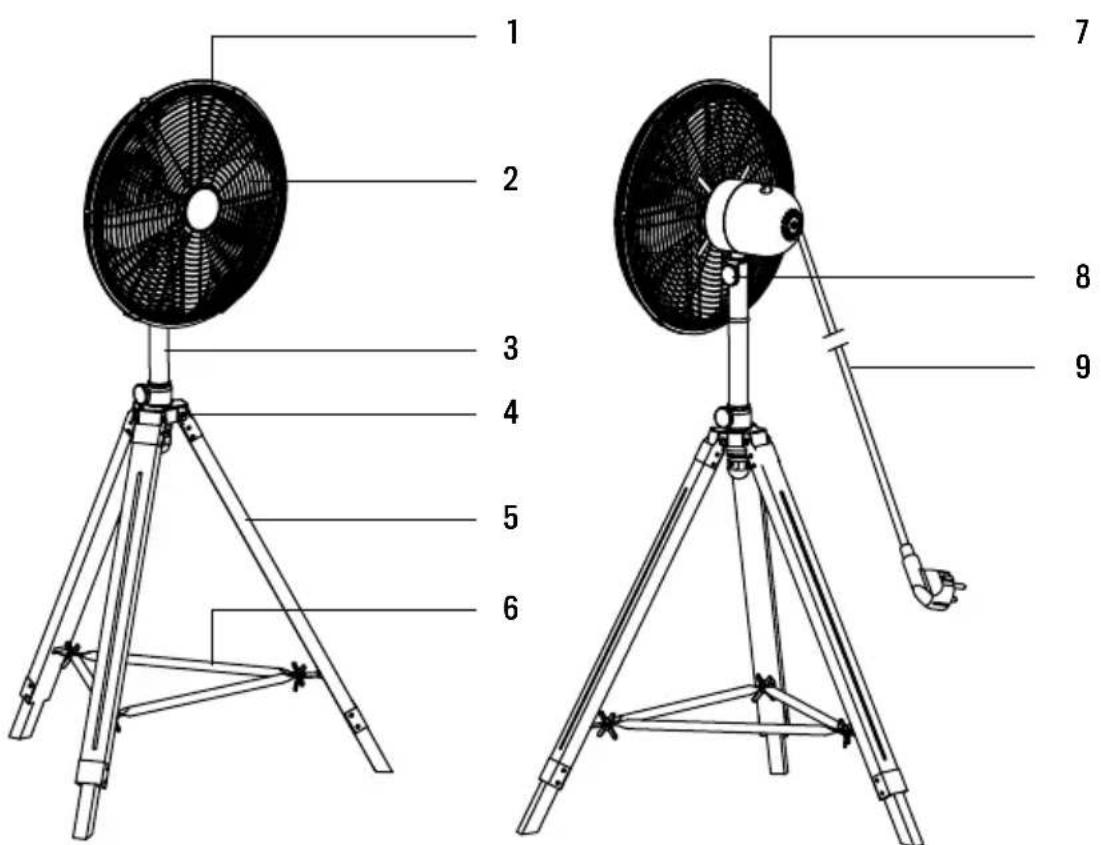

1 2 3 4 5 6 7 8 9

1. Grade frontal
2. Pás de ventilador
3. Tubo vertical
4. Parte de conexão do tripé

5. Tripé

6. Base de fixação

7. Carcaça do motor e botão do interruptor
8. Botão de fixação do motor e do ventilador
9. Cabo de alimentação e plugue

TAMBÉM INCLUÍDO

1. Parafusos de fixação da grade (x4)
2. Parafuso de fixação do motor e do ventilador (x1)
3. Parafuso de ajuste de inclinação (x1)
4. Parafuso de localização (x1)
5. Parafuso de travamento da grade (x1)
6. Porca de travamento da grade (x1)

7. Parafuso de fixação do conector do tri-pé (x3)

8. Peças de conexão de metal (x3)

9. Molas (x3)
10. Porcas principais do tripé (x3)
11. Parafusos borboleta para fixação da base (x3)
12. Links de base (x3)
13. Porcas borboleta para fixação da base (x3)

O número de identificação de cada peça de conexão está incluído entre parênteses nas instruções de montagem abaixo.

MONTAGEM DO TRIPÉ

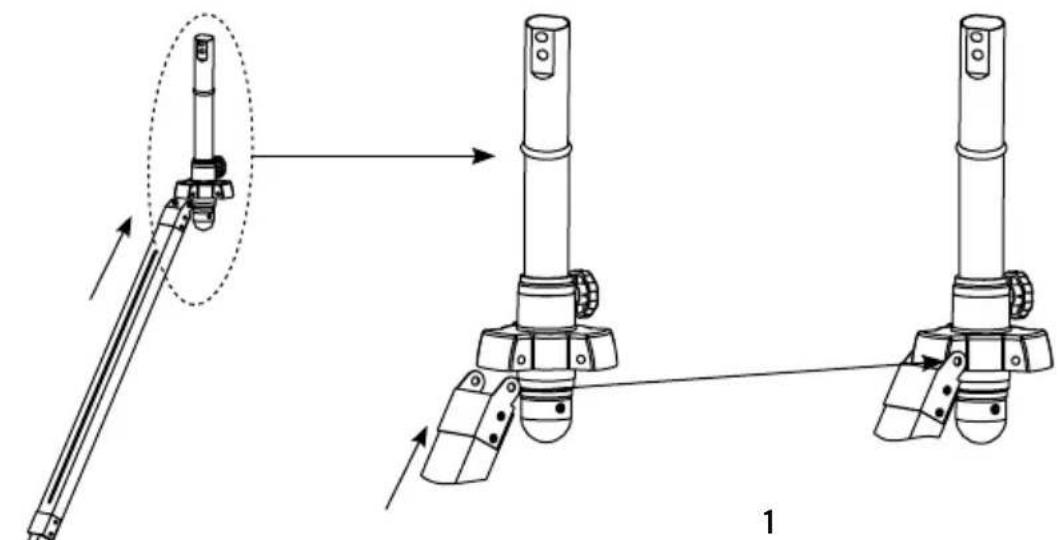

Fixe cada perna de madeira à sua parte de conexão de metal (8) e, em seguida, à conexão do tubo vertical.

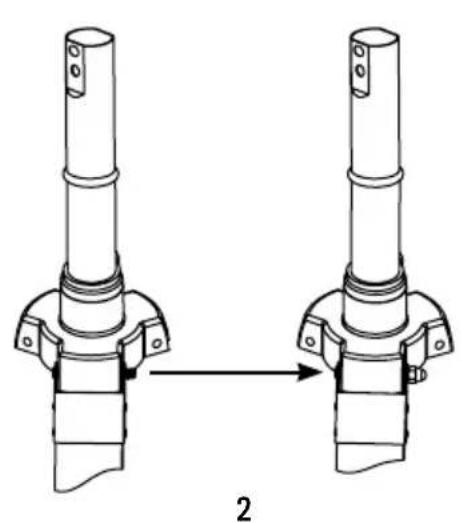

Fixe o parafuso de fixação do conector do tripé (7), a mola (9) e a porca principal do tripé (10).

Repita a etapa anterior com as três pernas do tripé.

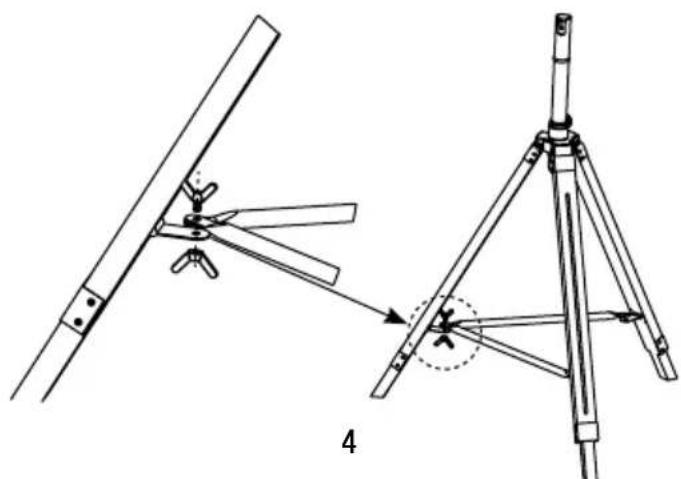

Fixe os links da base no tripé (12) usando os parafusos borboleta (11) e porcas (13).

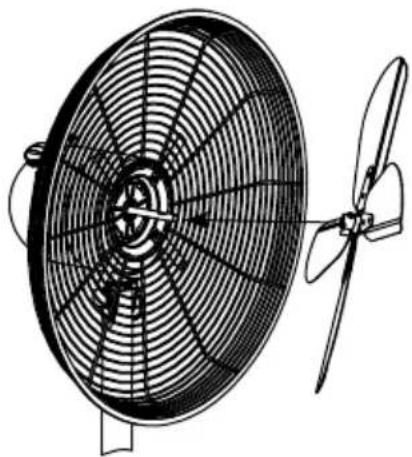

Fixe a churrasqueira na parte da carcaça do motor usando os 4 parafusos de lâmina (1) fornecidos.

Em seguida, fixe as lâminas ao eixo do motor.

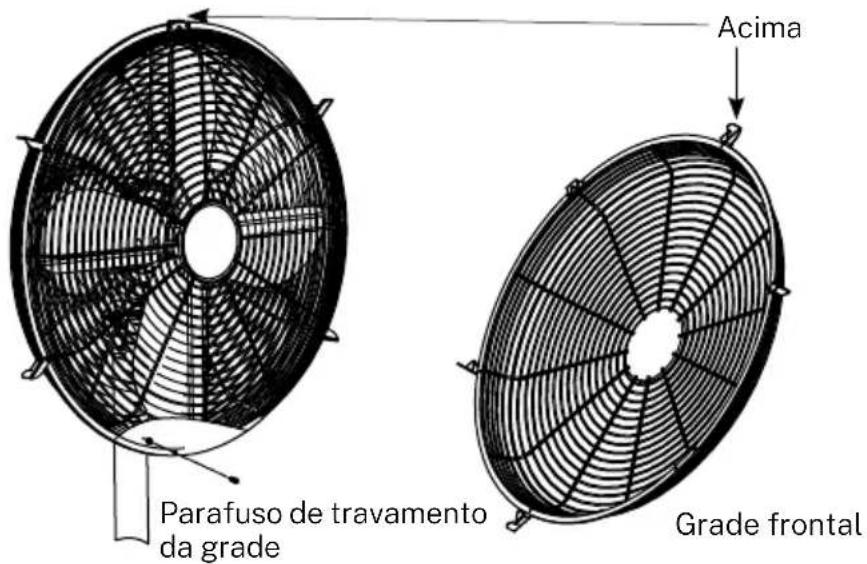

Acima Parafuso de travamento da grade Grade frontal

Fixe a grade frontal à grade traseira segurando as abas laterais. Para fixar a fixação, aparafuse o parafuso de bloqueio da grelha (5) na parte inferior das duas grelha. Leve em consideração a posição da grade frontal conforme a figura acima.

Parafuso de ajuste de inclinação Parafuso de fixação do pescoço Parafuso de localização Botão de fixação do pescoço Faixa de slot de movimento

• O parafuso de fixação do pescoço (2) e o botão são usados para fixar a unidade do motor ao polo interno.
• O parafuso de localização (4) é usado para limitar o ângulo de inclinação.
• O parafuso de ajuste de inclinação (3) é usado para ajustar a inclinação.

COMO USAR O VENTILADOR

O ventilador possui três configurações de velocidade:

• 0 = DESLIGADO
• I = baixa velocidade
  • II = velocidade média
  • III = alta velocidade

- O ventilador pode operar em modo oscilante ou estacionário. Pressione o botão de oscilação para ativar o modo de oscilação.

- A altura do ventilador também pode ser ajustada: Afrouxe o parafuso para mover o suporte para cima ou para baixo, conforme necessário. Aperte o parafuso na posição desejada.

LIMPEZA

• Sempre desligue o ventilador e desconecte-o da tomada antes de limpar.
• Limpe as peças com um pano úmido e um detergente neutro e certifique-se de que todos os resíduos de detergente sejam removidos.
• Nunca use agentes de limpeza abrasivos ou solventes.
• Não mergulhe em qualquer forma de líquido.

ATENÇÃO: Para reduzir o risco de incêndio ou choque elétrico, nunca use o aparelho com um cronômetro eletrônico.

Em conformidade com as Diretivas: 2012/19 / EU e 2015/863 / EU sobre a restrição do uso de substâncias perigosas em equipamentos elétricos e eletrônicos, bem como sua eliminação de resíduos. O símbolo com o caixote do lixo cruzado mostrado na embalagem indica que o produto no final da sua vida útil deve ser recolhido como lixo separado. Portanto, quaisquer produtos que tenham atingido o fim de sua vida útil devem ser entregues a centros de descarte de resíduos especializados em coleta seletiva de resíduos de equipamentos elétricos e eletrônicos, ou devolvidos ao varejista no momento da compra de novos equipamentos similares, em um por uma base. A coleta seletiva adequada para o posterior acionamento dos equipamentos enviados para serem reciclados, tratados e descartados de forma ambientalmente compatível contribui para prevenir possíveis efeitos negativos ao meio ambiente e à saúde e otimiza a reciclagem e reaproveitamento dos componentes que compõem o aparelho. O descarte abusivo do produto pelo usuário envolve a aplicação de sanções administrativas de acordo com a legislação.
