GEBRUIKSAANWIJZING AIR TRIPOD RETRO Create

Belangrijke veiligheidsmaatregelen 36

Onderdelen lijst 37

Ook inbegrepen 37

De ventilator opstellen 38

Statief montage 38

Hoe de ventilator te gebruiken 40

Reiniging 40

DEUTSCH

Bedankt voor het kiezen van onze ventilator. Lees deze instructies zorgvuldig door voordat u het apparaat in gebruik neemt, en om een optimaal gebruik te garanderen.

De hierin bijgevoegde veiligheidsmaatregelen verminderen het risico van overlijden, letsel en elektrische schokken als ze correct worden opgevolgd. Bewaar de handleiding op een veilige plaats voor toekomstig gebruik, samen met de ingevulde garantiekaart, aankoopbon en verpakking. Geef deze instructies indien van toepassing door aan de volgende eigenaar van het apparaat. Volg altijd de basisveiligheidsmaatregelen en ongevallenpreventiemaatregelen bij het gebruik van een elektrisch apparaat. Wij aanvaarden geen aansprakelijkheid voor klanten die niet aan deze vereisten voldoen.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Bij het gebruik van een elektrisch apparaat moeten altijd elementaire veiligheidsmaatregelen in acht worden genomen.

- Zorg ervoor dat de spanning van de ventilator overeenkomt met de netspanning.

- Gebruik de ventilator alleen voor de doeleinden die zijn gedefinieerd in de gebruikershandleiding.

- Steek tijdens het gebruik nooit uw vingers, potloden of andere voorwerpen door de ventilatorbehuizing.

- Schakel de ventilator uit voordat u gaat verplaatsen of schoonmaken.

- De ventilator moet op een stabiel en vlak oppervlak worden opgesteld om te voorkomen dat hij omvalt.

- Stel de ventilator niet bloot aan overmatige hitte of vochtigheid, aangezien dit de elektrische componenten kan beschadigen.

- Dompel niet onder in enige vorm van vloeistof.

- Het is niet aan te raden om mensen, in het bijzonder baby's en ouderen, bloot te stellen aan een continue stroom koude lucht.

- De ventilator moet buiten het bereik van kinderen worden gehouden.

- Zorg ervoor dat de kabel niet bekneld raakt onder het apparaat, in lades, achter planken enz.

- Laat de kabel niet onder tapijten, vloerkleden enz. Lopen.

- Houd de kabel uit de buurt van drukke gebieden om te voorkomen dat iemand erover struikelt.

- Niet gebruiken als het apparaat of de kabel beschadigd is geraakt. Breng het voor reparatie naar een specialist.

- Alleen voor gebruik binnenshuis.

- Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

- Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.

- Laat reparaties uitsluitend uitvoeren door een gekwalificeerde elektricien. Probeer nooit zelf het apparaat te repareren.

1. Voorrooster
2. Ventilatorbladen
3. Staande pijp
4. Statief verbindingsdeel

5. Statief

6. Bevestigende basis

7. Motorhuis en schakelknop
8. Bevestigingsknop voor motor en ventilator
9. Netsnoer en stekker

OOK INBEGREPEN

1. Bevestigingsschroeven grill (x4)
2. Bevestigingsbout motor en ventilator (x1)
3. Kantelafstelschroef (x1)
4. Lokalisatieschroef (x1)
5. Grille borgschroef (x1)
6. Grill borgmoer (x1)

7. Bevestigingsschroef statiefaansluiting (x3)

8. Metalen verbindingsdelen (x3)

9. Veren (x3)
10. Statief hoofdmoeren (x3)
11. Vleugelschroeven voor bevestiging basis (x3)
12. Basisschakels (x3)
13. Vleugelmoeren voor basisbevestiging (x3)

Het identificatienummer van elk verbindingsstuk staat tussen haakjes in de onderstaande montage-instructies.

STATIEF MONTAGE

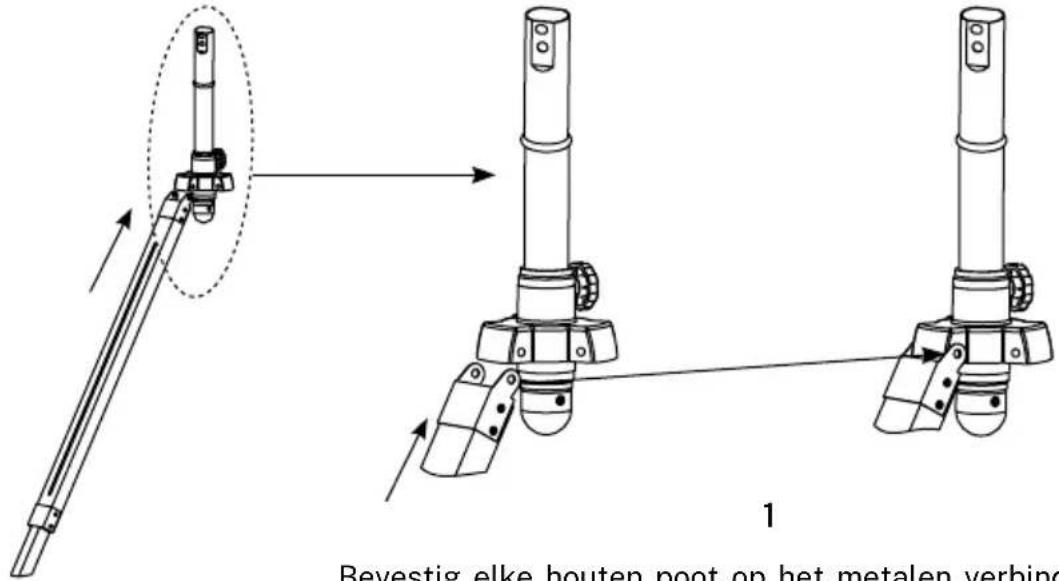

Bevestig elke houten pool op het metalen verbing 1

Bevestig elke houten poot op het metalen verbindingsdeel (8) en vervolgens op de aansluiting op de standpijp.

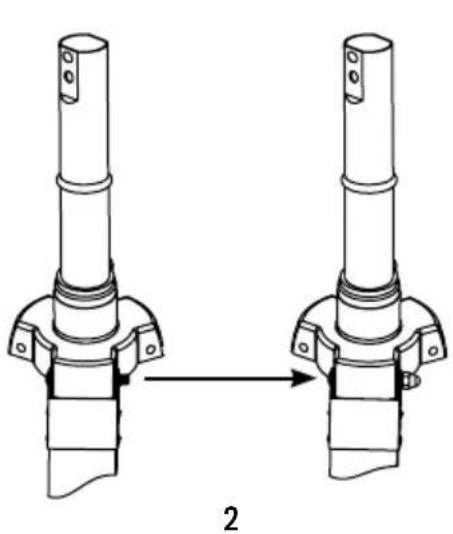

Bevestig de bevestigingsschroef van de statiefaansluiting (7), de veer (9) en de hoofdmoer (10) van het statief.

Herhaal de vorige stap met de drie poten van het statief.

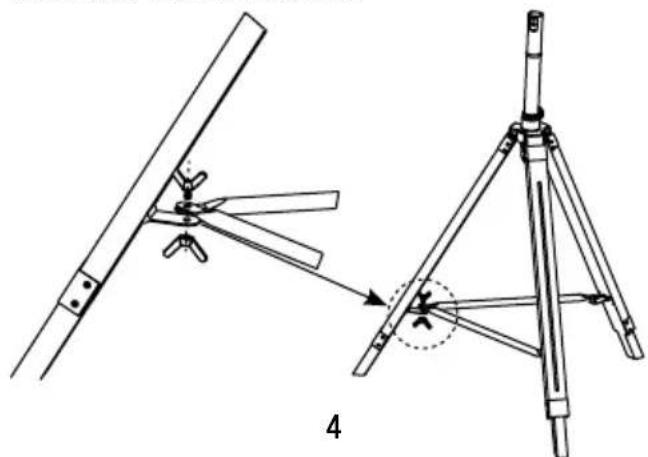

Bevestig de basisschakels (12) aan het statief met behulp van de vleugelschroeven (11) en moeren (13).

Herhaal de vorige stap met elke basisver- binding en statiefpoot.

MES EN GRILLMONTAGE

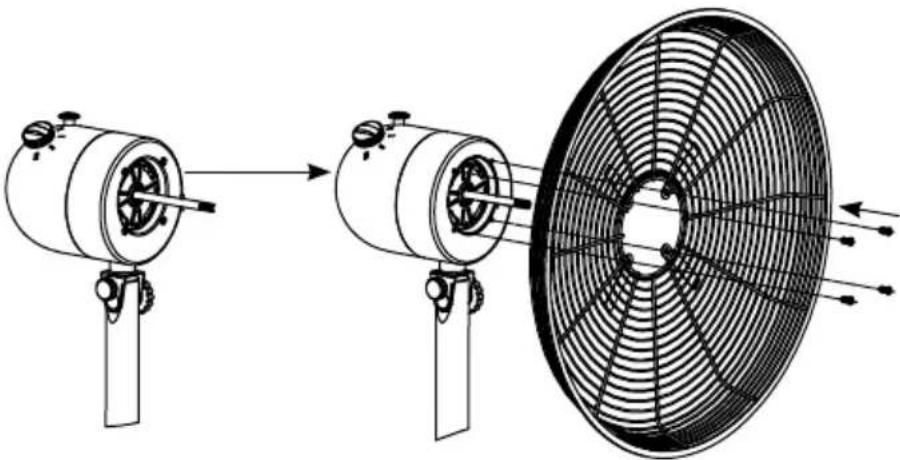

Bevestig het rooster aan het motorhuisdeel met behulp van de 4 meegeleverde messchroeven (1).

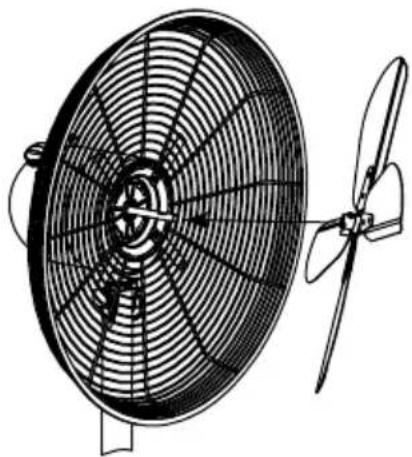

Bevestig vervolgens de messen aan de motoras.

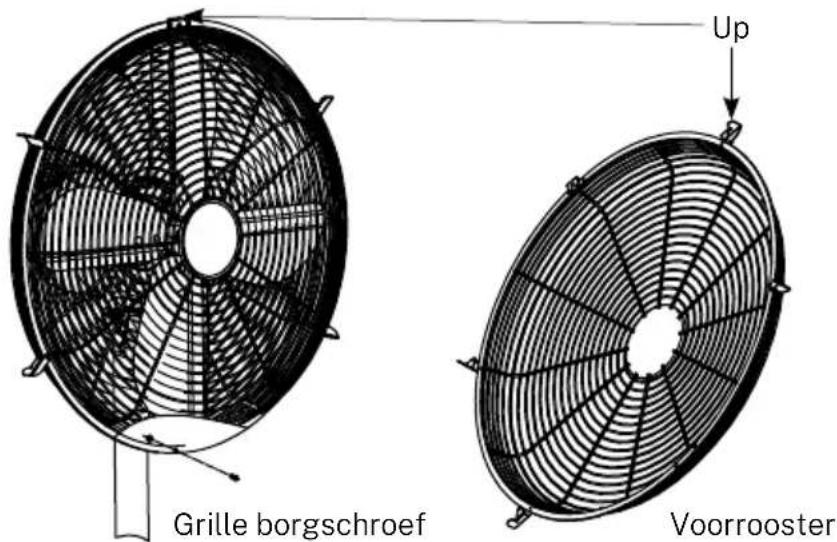

Grille borgschroef Voorrooster Up

Bevestig het voorrooster aan het achterrooster door de zijflappen vast te klemmen. Om de bevestiging vast te zetten, draait u de grilborgschroef (5) aan de onderkant van beide grills. Houd rekening met de positie van de frontgrill zoals op de foto hierboven.

VENTILATORKOP MONTAGE

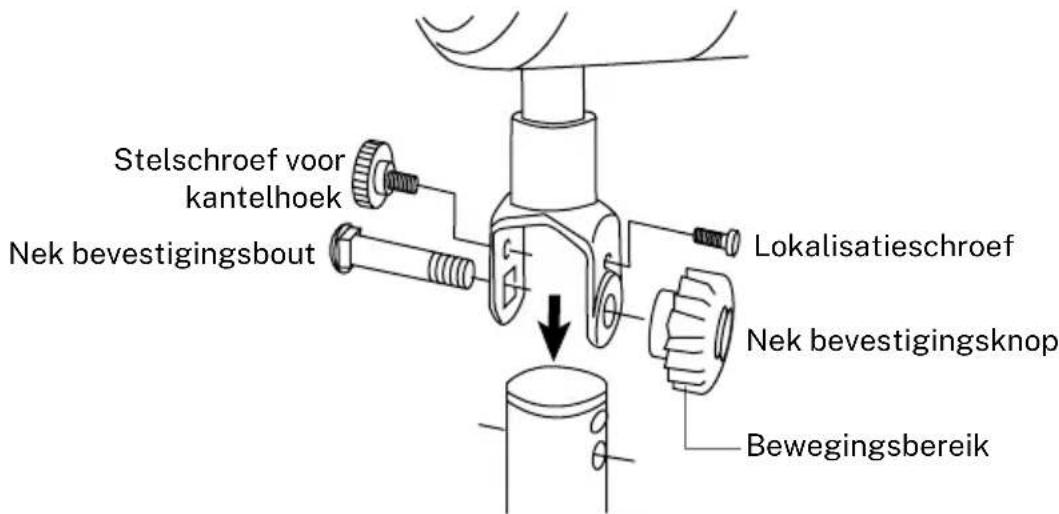

Stelschroef voor kantelhoek Nek bevestigingsbout Lokalisatieschroef Nek bevestigingsknop Bewegingsbereik

• De nek bevestigingsbout (2) en knop worden gebruikt om de motoreenheid aan de binnenste paal te bevestigen.
• De plaatsingsschroef (4) wordt gebruikt om de kantelhoek te beperken.
• De kantelafstelschroef (3) wordt gebruikt om de kanteling aan te passen.

HOE DE VENTILATOR TE GEBRUIKEN

De ventilator heeft drie snelheden:

• 0 = OFF
  • I = lage snelheid
  • II = gemiddelde snelheid
  • III = Hoge snelheid

- De ventilator kan oscillerend of stationair werken. Druk op de oscillatieknop om de oscillatiemodus te activeren.

- De hoogte van de ventilator kan ook worden aangepast: Draai de schroef los om de standaard naar wens omhoog of omlaag te verplaatsen. Draai de schroef vast op de gewenste positie.

REINIGING

• Schakel de ventilator altijd uit en trek de stekker uit het stopcontact voordat u gaat schoonmaken.
• Reinig de onderdelen met een vochtige doek en een mild schoonmaakmiddel en zorg ervoor dat alle wasmiddelresten zijn verwijderd.
• Gebruik nooit schurende reinigingsmiddelen of oplosmiddelen.
• Dompel niet onder in enige vorm van vloeistof.

WAARSCHUWING: Gebruik het apparaat nooit samen met een elektronische timer om het risico op brand of elektrische schokken te verkleinen.

In overeenstemming met richtlijnen: 2012/19 / EU en 2015/863 / EU betreffende de beperking van het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatuur en de verwijdering ervan. Het symbool met de gekruiste vuilnisbak op de verpakking geeft aan dat het product aan het einde van zijn levensduur als gescheiden afval moet worden ingezameld. Daarom moeten alle producten die het einde van hun nuttige levensduur hebben bereikt worden ingeleverd bij afvalverwerkingscentra die gespecialiseerd zijn in de gescheiden inzameling van afgedankte elektrische en elektronische apparatuur, of moeten ze worden teruggegeven aan de detailhandelaar op het moment van aankoop van nieuwe soortgelijke apparatuur, op een een basis. De adequate gescheiden inzameling voor de daaropvolgende opstart van de apparatuur die wordt verzonden om op een milieuvriendelijke manier te worden gerecycled, behandeld en verwijderd, draagt bij aan het voorkomen van mogelijke negatieve effecten op het milieu en de gezondheid en optimaliseert de recycling en het hergebruik van de componenten waaruit het apparaat bestaat. Onrechtmatige verwijdering van het product door de gebruiker houdt de toepassing van de administratieve sancties in volgens de wetten.
