MANUALE UTENTE AIR TRIPOD RETRO Create

Elenco delle parti 27

Incluso anche 27

Configurazione del ventilatore 28

Montaggio del treppiede 28

Gruppo lama e griglia 29

Gruppo testa del ventilatore 30

Come utilizzare il ventilatore 30

Pulizia 30

NEDERLANDS

Grazie per aver scelto il nostro fan. Prima di utilizzare l'elettrodomestico e per garantire il miglior utilizzo, leggere attentamente queste istruzioni.

Le precauzioni di sicurezza qui accluse riducono il rischio di morte, lesioni e scosse elettriche se rispettate correttamente. Conservare il manuale in un luogo sicuro per riferimenti futuri, insieme alla scheda di garanzia compilata, alla ricevuta di acquisto e alla confezione. Se applicabile, passare queste istruzioni al prossimo proprietario dell'apparecchio. Seguire sempre le precauzioni di sicurezza di base e le misure di prevenzione degli incidenti quando si utilizza un apparecchio elettrico. Non ci assumiamo alcuna responsabilità per il mancato rispetto di questi requisiti da parte del cliente.

IMPORTANTI GARANZIE

Quando si utilizza qualsiasi apparecchio elettrico, è sempre necessario osservare le precauzioni di sicurezza di base.

- Assicurarsi che la tensione del ventilatore corrisponda alla tensione di rete.

- Utilizzare la ventola solo per gli scopi definiti nella guida per l'utente.

- Non inserire mai le dita, matite o altri oggetti attraverso la gabbia della ventola durante il funzionamento.

- Spegnere il ventilatore prima di spostarlo o pulirlo.

- Il ventilatore deve essere installato su una superficie stabile e piana per evitare che venga ribaltato.

- Non esporre la ventola a calore o umidità eccessivi, poiché ciò può causare danni ai componenti elettrici.

• Non immergere in alcuna forma di liquido.

- Non è consigliabile esporre le persone, in particolare i bambini e gli anziani, a un flusso continuo di aria fredda.

- Il ventilatore deve essere tenuto fuori dalla portata dei bambini.

- Assicurarsi che il cavo non rimanga impigliato sotto il dispositivo, nei cassetti, dietro i ripiani, ecc.

• Non far passare il cavo sotto tappeti, moquette, ecc.

- Assicurarsi che il cavo sia tenuto lontano da aree trafficate per evitare che qualcuno vi inciampi.

- Non utilizzare se il dispositivo o il cavo è danneggiato. Portalo da uno specialista per la riparazione.

- Solo per uso interno.

- Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non siano state supervisionate o istruite sull'uso dell'apparecchio da una persona responsabile della loro sicurezza.

- I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.

- Far eseguire le riparazioni esclusivamente da un elettricista qualificato. Non tentare mai di riparare da soli l'apparecchio.

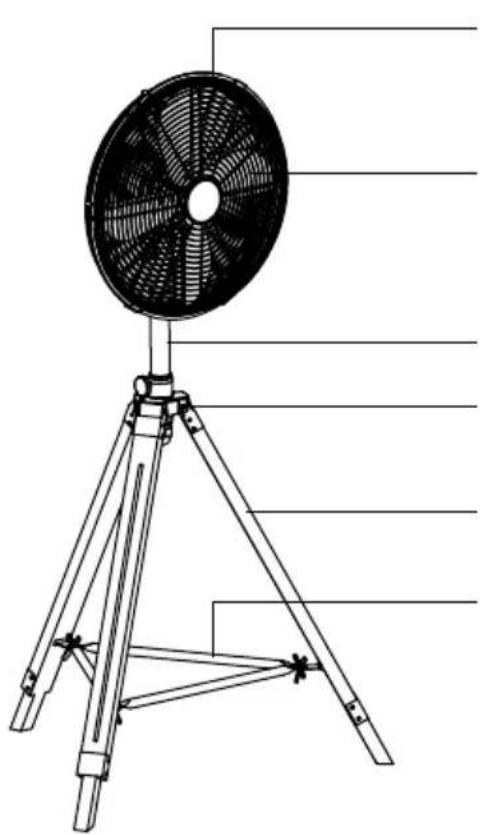

1. Griglia frontale
2. Pale del ventilatore
3. Pipa in piedi
4. Parte di collegamento del treppiede

5. Treppiedi

6. Base di fissaggio

7. Alloggiamento del motore e manopola dell'interruttore
8. Manopola fissaggio motore e ventola
9. Cavo di alimentazione e spina

INCLUSO ANCHE

1. Viti di fissaggio griglia (x4)
2. Bullone di fissaggio del motore e della ventola (x1)
3. Vite di regolazione dell'inclinazione (x1)
4. Vite di posizionamento (x1)
5. Vite di bloccaggio della griglia (x1)
6. Dado di bloccaggio griglia (x1)

7. Vite di fissaggio del connettore del treppiede (x3)

8. Parti di connessione in metallo (x3)

9. Molle (x3)
10. Dadi principali del treppiede (x3)
11. Viti a farfalla per fissaggio base (x3)
12. Collegamenti di base (x3)
13. Dadi a farfalla per fissaggio base (x3)

Il numero di identificazione di ogni pezzo di connessione è incluso tra parentesi nelle istruzioni di montaggio seguenti.

MONTAGGIO DEL TREPPIEDE

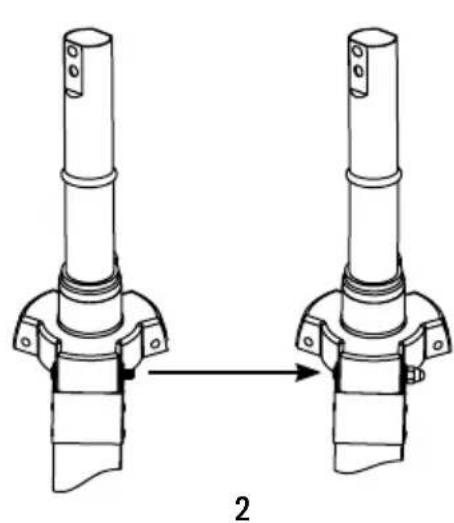

Fissare ogni gamba in legno alla sua parte metallica di collegamento (8) e quindi alla connessione sul tubo verticale.

Fissare la vite di fissaggio del connettore del treppiede (7), la molla (9) e il dado principale del treppiede (10).
Ripeti il passaggio precedente con le tre gambe del treppiede.

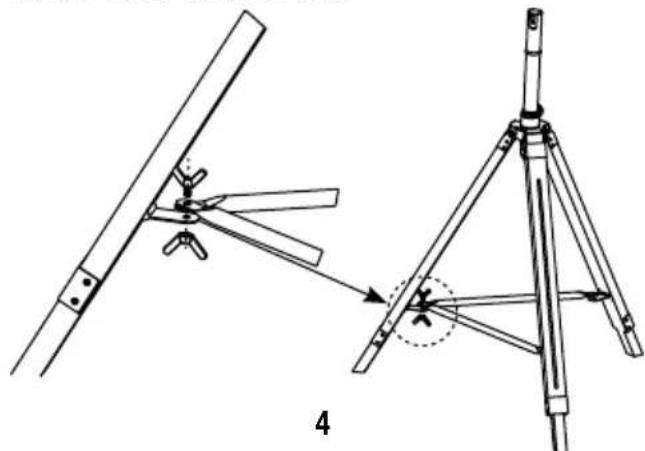

Fissare i collegamenti di base al treppiede (12) utilizzando le viti a farfalla (11) e i dadi (13).
Ripetere il passaggio precedente con ogni collegamento di base e gamba del treppiede.

GRUPPO LAMA E GRIGLIA

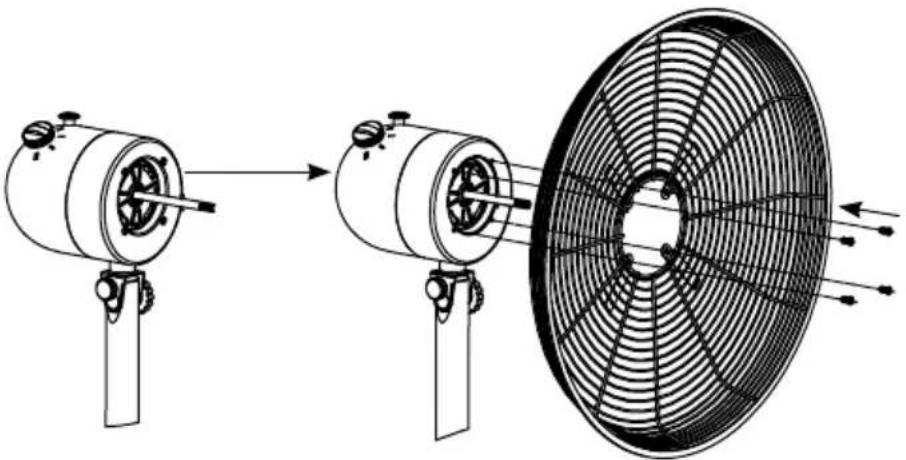

Fissare la griglia alla parte dell'alloggiamento del motore utilizzando le 4 viti della lama (1) fornite.

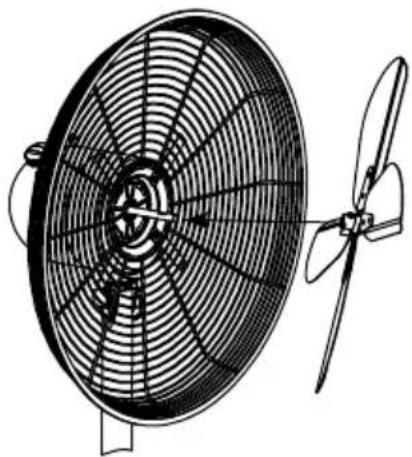

Quindi, fissare le lame all'asse del motore.

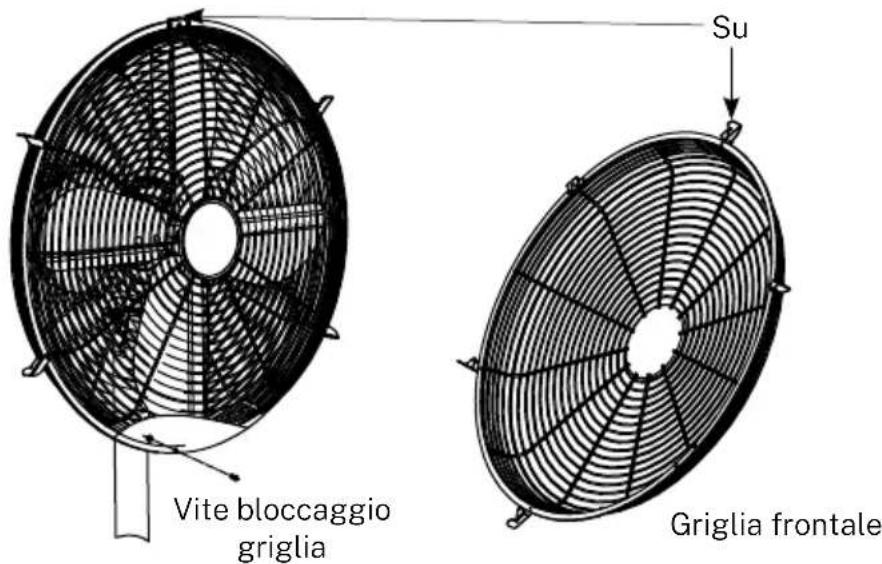

Su Vite bloccaggio griglia Griglia frontale

Fissare la griglia anteriore alla griglia posteriore bloccando le alette laterali. Per assicurare il fissaggio, avvitare la vite di bloccaggio della griglia (5) sul fondo di entrambe le griglie. Tenere in considerazione la posizione della griglia anteriore come nella foto sopra.

Vite di regolazione dell'inclinazione Bullone di fissaggio al collo Vite di posizionamento Manopola di fissaggio al collo Gamma di slot di movimento

• Il bullone di fissaggio al collo (2) e la manopola sono utilizzati per fissare l'unità motore al polo interno.
• Il vite di posizionamento (4) viene utilizzato per limitare l'angolo di inclinazione.
• Il vite di regolazione dell'inclinazione (3) viene utilizzato per regolare l'inclinazione.

COME UTILIZZARE IL VENTILATORE

La ventola ha tre impostazioni di velocità:

• 0 = OFF
  • I = Velocità bassa
  • II = Velocità media
  • III = Velocità alta

- Il ventilatore può funzionare in modalità oscillante o stazionaria. Premere il pulsante di oscillazione per attivare la modalità di oscillazione.

- È inoltre possibile regolare l'altezza del ventilatore: Allentare la vite per spostare il supporto su o giù come richiesto. Stringere la vite nella posizione desiderata.

PULIZIA

• Spegnere sempre la ventola e scollegarla prima della pulizia.
• Pulire le parti utilizzando un panno umido e un detergente delicato e assicurarsi di rimuovere tutti i residui di detergente.
  • Non utilizzare mai detergenti abrasivi o solventi.
  • Non immergere in alcuna forma di liquido.

AVVERTIMENTO: Al fine di ridurre il rischio di incendi o scosse elettriche, non utilizzare mai l'apparecchio insieme a un timer elettronico.

In conformità alle Direttive: 2012/19 / UE e 2015/863 / UE sulla restrizione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche nonché sul loro smaltimento dei rifiuti. Il simbolo con il bidone della spazzatura barrato riportato sulla confezione indica che il prodotto alla fine della sua vita utile deve essere raccolto come rifiuto separato. Pertanto, i prodotti che hanno raggiunto la fine della loro vita utile devono essere consegnati a centri di smaltimento rifiuti specializzati nella raccolta differenziata di apparecchiature elettriche ed elettroniche, oppure restituiti al rivenditore al momento dell'acquisto di nuove apparecchiature simili, su uno per una base. L'adeguata raccolta differenziata per la successiva messa in funzione delle apparecchiature inviate per essere riciclate, trattate e smaltite in modo ecocompatibile contribuisce a prevenire possibili effetti negativi sull'ambiente e sulla salute e ottimizza il riciclo e il riutilizzo dei componenti che compongono l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalle leggi.
