Type de produit	Ventilateur sur pied avec trépied
Marque	Create
Modèle	AIR TRIPOD RETRO
Nombre de vitesses	3 (lente, moyenne, rapide)
Oscillation	Oui, avec bouton d'oscillation
Hauteur réglable	Oui, par desserrage de vis
Matériau des pales	Plastique
Matériau du trépied	Bois et métal
Grille de protection	Oui, avant et arrière
Alimentation	Secteur, 220-240 V (estimation)
Puissance	Environ 35-50 W (estimation)
Longueur du câble	Environ 1,5 m (estimation)
Poids	Environ 3 kg (estimation)
Dimensions du colis	Non spécifiées, comptez environ 60 x 30 x 30 cm
Usage prévu	Intérieur uniquement
Entretien et nettoyage	Débrancher, nettoyer avec un chiffon humide et détergent doux ; ne pas immerger
Sécurité	Ne pas insérer d'objets, tenir hors de portée des enfants, ne pas utiliser si endommagé
Pièces détachées incluses	Vis, écrous, boulons, ressorts, liens de base (voir notice)
Garantie	Non spécifiée, conserver la carte de garantie

FOIRE AUX QUESTIONS - AIR TRIPOD RETRO Create

Comment assembler le trépied du ventilateur AIR TRIPOD RETRO ?

Fixez chaque pied en bois à la pièce de connexion métallique, puis au tuyau vertical. Utilisez les vis, ressorts et écrous fournis. Répétez pour les trois pieds et fixez les maillons de base avec les vis papillon.

Comment monter les pales et la grille ?

Fixez d'abord la grille arrière au boîtier moteur avec 4 vis. Ensuite, enclenchez les pales sur l'axe du moteur. Placez la grille avant et verrouillez-la avec la vis de verrouillage du gril en bas.

Comment régler la hauteur du ventilateur ?

Desserrez la vis de réglage de hauteur sur le tuyau, ajustez le support à la hauteur souhaitée, puis resserrez la vis.

Comment utiliser les différentes vitesses ?

Le ventilateur dispose de 3 vitesses : position 0 = arrêt, I = lente, II = moyenne, III = rapide. Tournez le bouton de commande pour sélectionner la vitesse.

Comment activer l'oscillation ?

Appuyez sur le bouton d'oscillation situé sur le boîtier moteur pour que le ventilateur oscille de gauche à droite. Pour arrêter, appuyez à nouveau.

Comment nettoyer le ventilateur ?

Éteignez et débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon humide avec un détergent doux. N'utilisez jamais de solvants ou d'abrasifs, et ne plongez pas dans l'eau.

Le ventilateur fait du bruit ou ne tourne pas, que faire ?

Vérifiez que le cordon est bien branché et que la prise fonctionne. Assurez-vous que rien ne bloque les pales. Si le problème persiste, contactez un électricien qualifié.

Est-il sûr de laisser le ventilateur fonctionner la nuit ?

Oui, mais il est déconseillé d'exposer directement les personnes, surtout les bébés et les personnes âgées, à un flux d'air froid continu. Placez le ventilateur à distance et utilisez une vitesse lente.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, ce ventilateur est conçu pour un usage intérieur uniquement. L'exposer à l'humidité ou à la chaleur excessive peut endommager les composants électriques.

Que faire si une pièce est manquante ou endommagée ?

Consultez la liste des pièces dans la notice. Si une pièce est manquante, contactez le service après-vente de Create. N'utilisez pas l'appareil sans toutes les pièces.

MODE D'EMPLOI AIR TRIPOD RETRO Create

Également compris 22

Mise en place du ventilateur 23

Assemblage de trépied 23

Assemblage de la lame et du gril 24

Ensemble tête de ventilateur 25

Comment utiliser le ventilateur 25

Nettoyage 25

INDEX

ITALIANO

Importanti garanzie 26

Mes en grillmontage 39

Ventilatorkop montage 40

Merci d'avoir choisi notre fan. Avant d'utiliser l'appareil, et pour garantir une utilisation optimale, lisez attentivement ces instructions.

Les mesures de sécurité ci-jointes réduisent le risque de mort, de blessure et d'électrocution lorsqu'elles sont correctement respectées. Conservez le manuel dans un endroit sûr pour référence ultérieure, ainsi que la carte de garantie remplie, le reçu d'achat et l'emballage. Le cas échéant, transmettez ces instructions au prochain propriétaire de l'appareil. Suivez toujours les précautions de sécurité de base et les mesures de prévention des accidents lors de l'utilisation d'un appareil électrique. Nous déclinons toute responsabilité en cas de non-respect de ces exigences par le client.

GARANTIES IMPORTANTES

Lors de l'utilisation d'un appareil électrique, des précautions de sécurité de base doivent toujours être observées.

• Veuillez vous assurer que la tension du ventilateur correspond à la tension du secteur.
• Utilisez le ventilateur uniquement aux fins définies dans le guide de l'utilisateur.
• N'insérez jamais vos doigts, crayons ou autres objets dans la cage du ventilateur pendant le fonctionnement.
• Éteignez le ventilateur avant de le déplacer ou de le nettoyer.
• Le ventilateur doit être installé sur une surface stable et plane pour éviter qu'il ne soit renversé.
• N'exposez pas le ventilateur à une chaleur ou à une humidité excessive, car cela pourrait endommager les composants électriques.
• Ne plongez dans aucune forme de liquide.
• Il est déconseillé d'exposer les personnes, en particulier les bébés et les personnes âgées, à un flux continu d'air froid.
• Le ventilateur doit être tenu hors de portée des enfants.
• Assurez-vous que le câble ne se coince pas sous l'appareil, dans les tiroirs, derrière les étagères, etc.
• Ne faites pas passer le câble sous des tapis, des tapis, etc.
• Assurez-vous que le câble est éloigné des zones très fréquentées pour éviter que quiconque ne trébuche dessus.
• Ne pas utiliser si l'appareil ou le câble est endommagé. Apportez-le à un spécialiste pour réparation.
• Pour une utilisation en intérieur uniquement.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Faites effectuer les réparations uniquement par un électricien qualifié. N'essayez jamais de réparer l'appareil vous-même.

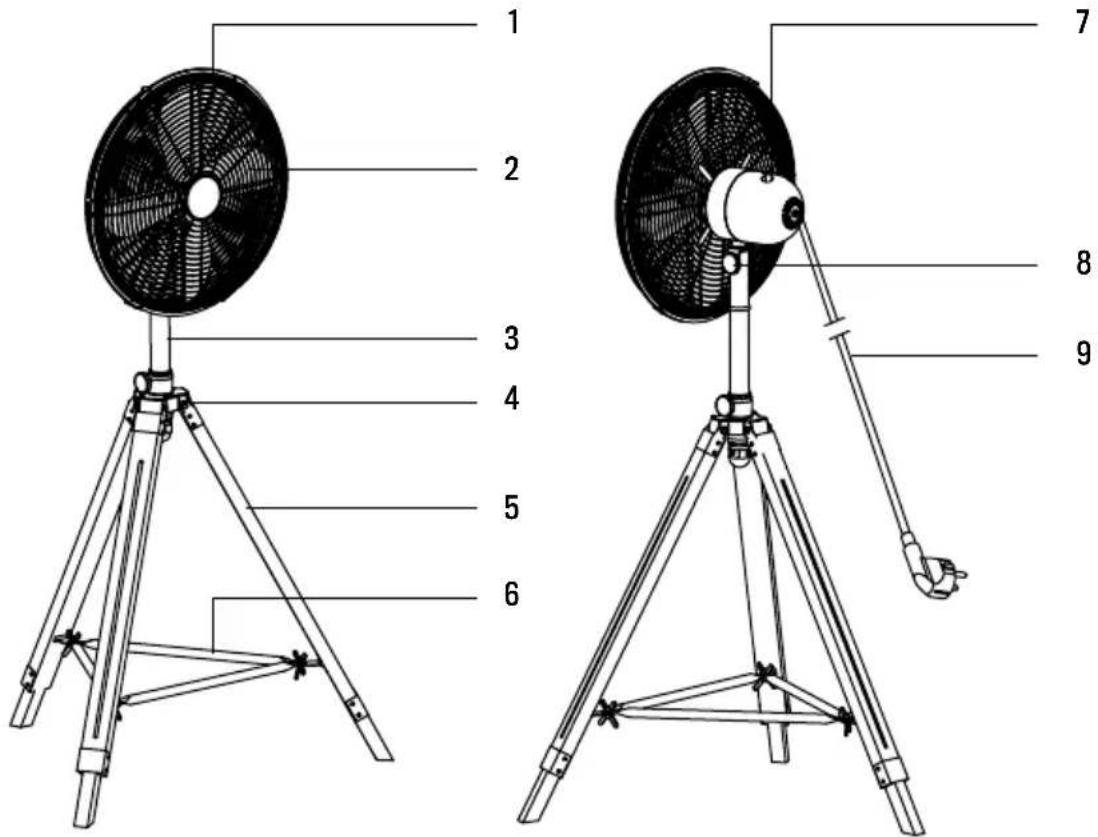

LISTE DES PIÈCES

1. La grille de devant
2. Pales de ventilateur
3. Tuyau debout
4. Pièce de connexion de trépied

5. Trépied

6. Base de fixation

7. Boîtier du moteur et bouton de commutation
8. Bouton de fixation du moteur et du ventilateur
9. Cordon d'alimentation et prise

ÉGALEMENT COMPRIS

1. Vis de fixation du gril (x4)
2. Boulon de fixation du moteur et du ventilateur (x1)
3. Vis de réglage de l'inclinaison (x1)
4. Vis de positionnement (x1)
5. Vis de verrouillage du gril (x1)
6. Écrou de blocage du gril (x1)

7. Vis de fixation du connecteur du tré-pied (x3)

8. Pièces de connexion métalliques (x3)

9. Ressorts (x3)
10. Écrous principaux de trépied (x3)
11. Vis papillon pour fixation de la base (x3)
12. Liens de base (x3)
13. Écrous papillon pour la base de fixation (x3)

Le numéro d'identification de chaque pièce de raccordement est indiqué entre parenthèses dans les instructions de montage ci-dessous.

ASSEMBLAGE DE TRÉPIED

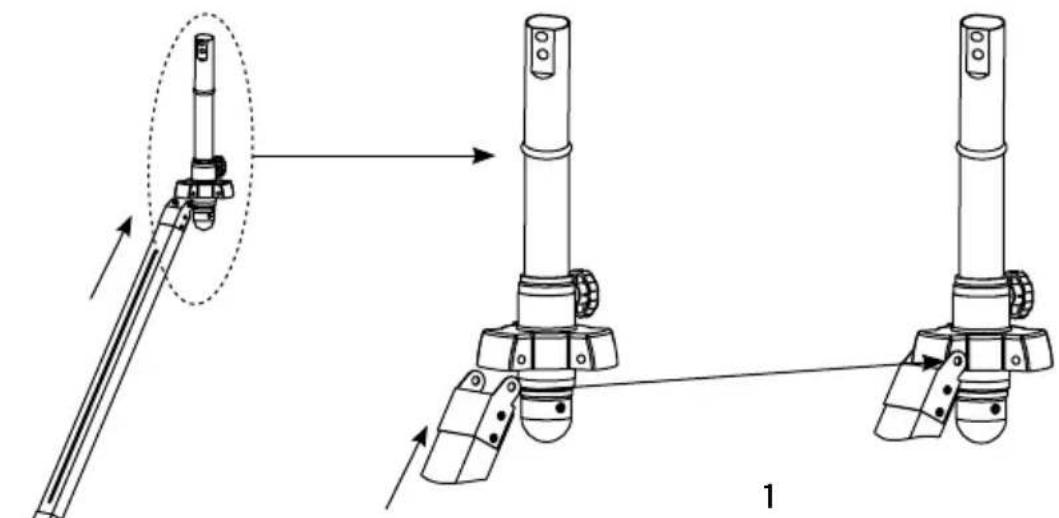

Fixez chaque pied en bois à sa partie de connexion métallique (8), puis à la connexion sur le tuyau vertical.

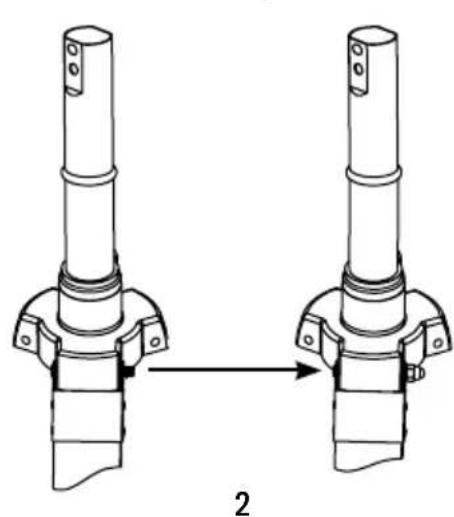

Fixez la vis de fixation du connecteur du trépied (7), le ressort (9) et l'écrou principal du trépied (10).
Répétez l'étape précédente avec les trois pieds du trépied.

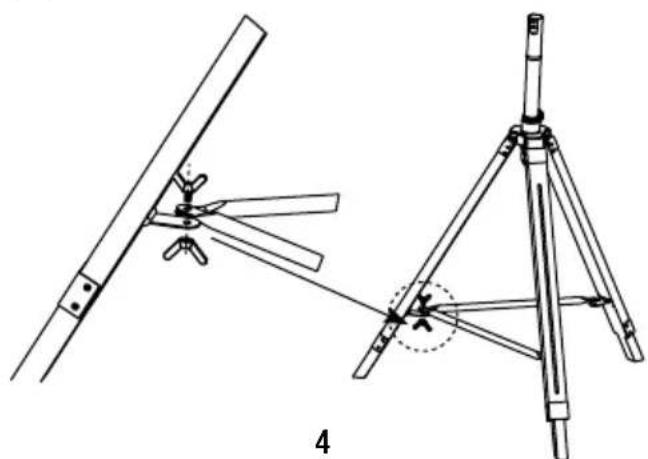

Fixez les maillons de la base au trépied (12) à l'aide des vis papillon (11) et des écrous (13).
Répétez l'étape précédente avec chaque maillon de base et chaque pied de trépied.

ASSEMBLAGE DE LA LAME ET DU GRIL

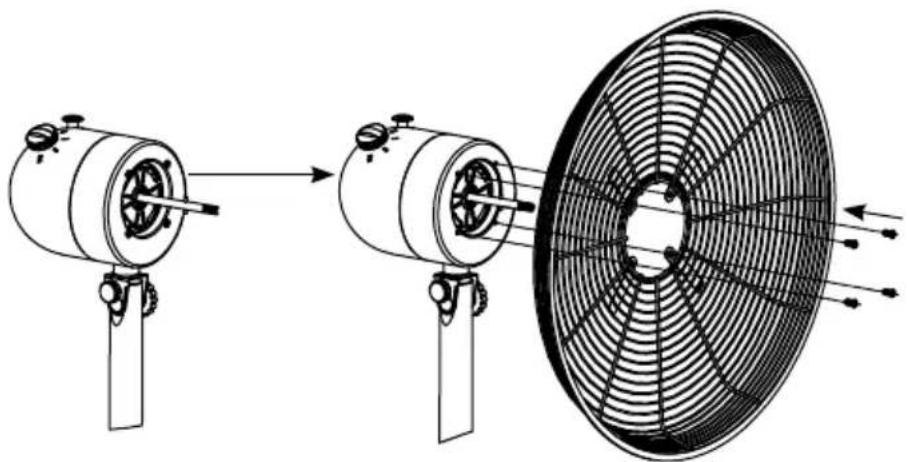

Fixez la grille à la partie du boîtier du moteur à l'aide des 4 vis à lame (1) fournies.

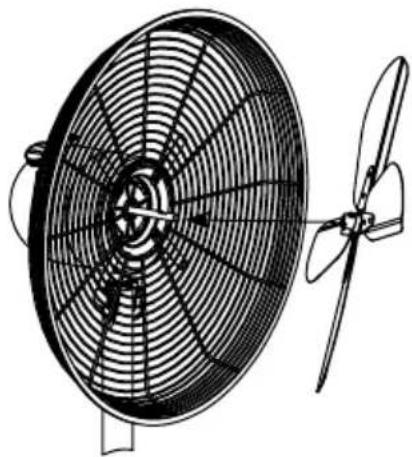

Ensuite, fixez les lames sur l'axe du moteur.

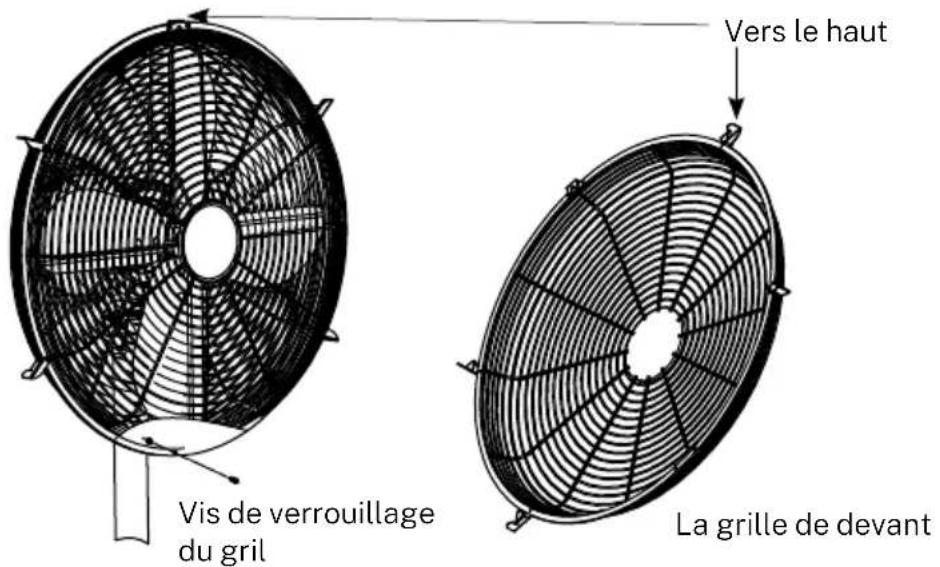

Fixez la grille avant à la grille arrière en serrant les volets latéraux. Pour sécuriser la fixation, visser la vis de verrouillage de la grille (5) au bas des deux grilles. Tenez compte de la position de la grille avant comme sur l'image ci-dessus.

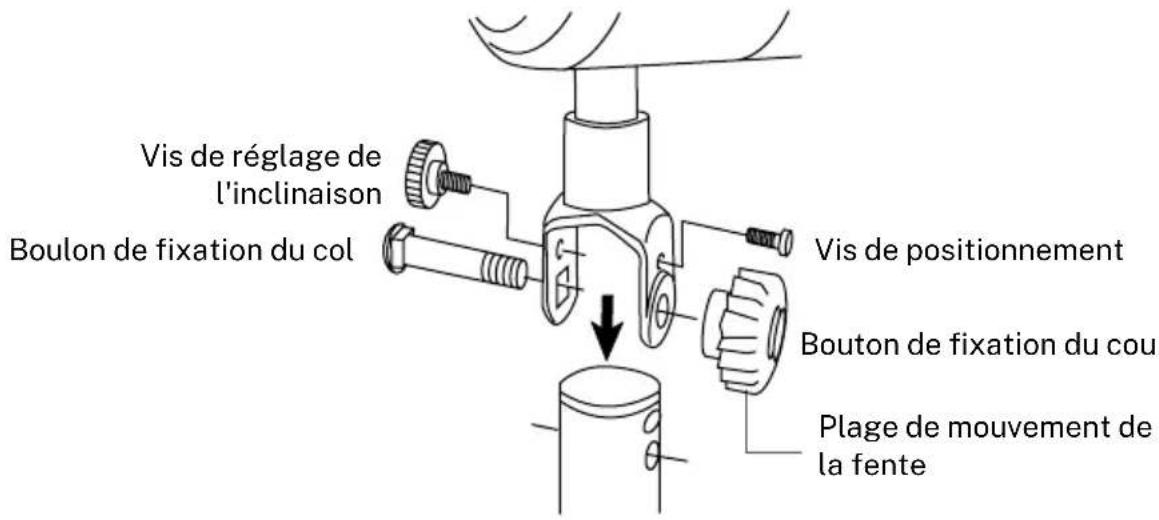

ENSEMBLE TÊTE DE VENTILATEUR

• Le boulon de fixation du cou (2) et le bouton sont utilisés pour fixer le bloc moteur au pôle intérieur.
• Le vis de positionnement (4) est utilisé pour limiter l'angle d'inclinaison.
• Le vis de réglage de l'inclinaison (3) est utilisé pour régler l'inclinaison.

COMMENT UTILISER LE VENTILATEUR

Le ventilateur a trois réglages de vitesse:

• 0 = OFF
  • I = vitesse lente
  • II = vitesse moyenne
  • III = haute vitesse

- Le ventilateur peut fonctionner en mode oscillant ou stationnaire. Appuyez sur le bouton d'oscillation pour activer le mode oscillant.

- La hauteur du ventilateur peut également être ajustée: Desserrez la vis pour déplacer le support vers le haut ou vers le bas selon les besoins. Serrez la vis à la position souhaitée.

NETTOYAGE

• Éteignez toujours le ventilateur et débranchez-le avant de le nettoyer.
• Nettoyez les pièces à l'aide d'un chiffon humide et d'un détergent doux, et assurez-vous que tous les résidus de détergent sont éliminés.
• N'utilisez jamais d'agents de nettoyage ou de solvants abrasifs.
• Ne plongez dans aucune forme de liquide.

ATTENTION: Afin de réduire les risques d'incendie ou d'électrocution, n'utilisez jamais l'appareil avec une minuterie électronique.

Conformément aux directives: 2012/19 / UE et 2015/863 / UE sur la limitation de l'utilisation de substances dangereuses dans les équipements électriques et électroniques ainsi que sur leur élimination des déchets. Le symbole avec la poubelle croisée figurant sur l'emballage indique que le produit à la fin de sa durée de vie doit être collecté comme déchet séparé. Par conséquent, tout produit ayant atteint la fin de sa vie utile doit être remis à des déchetteries spécialisées dans la collecte séparée des déchets d'équipements électriques et électroniques, ou restitué au détaillant lors de l'achat d'un nouvel équipement similaire, sur un pour une base. La collecte séparée adéquate pour la mise en service ultérieure des équipements envoyés pour être recyclés, traités et éliminés d'une manière respectueuse de l'environnement contribue à prévenir d'éventuels effets négatifs sur l'environnement et la santé et optimise le recyclage et la réutilisation des composants constituant l'appareil. L'élimination abusive du produit par l'utilisateur entraîne l'application des sanctions administratives conformément aux lois.
