MANUAL DE USUARIO AIR TRIPOD RETRO Create

Conjunto de cabeça de ventilador 20

Como usar o ventilador 20

Limpeza 20

ESPAÑOL

Instrucciones de seguridad 11

Lista de partes 12

También incluido 12

Montaje del ventilador 13

Montaje del trípode 13

Ensamblaje de las aspas y la parrilla 14

Conjunto del cabezal del ventilador 15

Cómo usar el ventilador 15

Limpieza 15

FRANÇAIS

Garanties importantes 21

Liste des pièces 22

Muchas gracias por elegir nuestro ventilador. Antes de utilizar este producto, lea detenidamente las instrucciones para su correcta utilización.

Las precauciones de seguridad incluidas reducen el riesgo de sufrir una descarga eléctrica, lesiones e incluso la muerte si se respetan estrictamente. Guarde este manual en un lugar seguro para consultarlo en el futuro, junto con la tarjeta de garantía del producto debidamente cumplimentada, el embalaje original del producto y el justificante de compra. Si es posible, entregue estas instrucciones al siguiente propietario del electrodoméstico. Respete en todo momento las precauciones de seguridad básicas y las normas de prevención de accidentes cuando utilice un electrodoméstico. Declinamos toda responsabilidad derivada del incumplimiento de estas instrucciones por parte de los clientes.

INSTRUCCIONES DE SEGURIDAD

Al usar cualquier aparato eléctrico, siempre se deben observar precauciones básicas de seguridad.

• Asegúrese de que el voltaje del ventilador se corresponda con el voltaje de la red.
• Utilice el ventilador solo para los fines definidos en la guía del usuario.
• Nunca inserte los dedos, lápices u otros objetos a través de la rejilla del ventilador durante el funcionamiento.
• Apague el ventilador antes de moverlo o limpiarlo.
• El ventilador debe instalarse sobre una superficie estable y nivelada para evitar que se vuelque.
• No exponga el ventilador a calor o humedad excesivos, ya que esto puede causar daños a los componentes eléctricos.
• No sumerja el ventilador en ningún líquido.
• No es aconsejable exponer a las personas, en particular a los bebés y a los ancianos, a una corriente continua de aire frío.
• El ventilador debe mantenerse fuera del alcance de los niños.
• Asegúrese de que el cable no quede atrapado debajo del dispositivo, en los cajones, detrás de los estantes, etc.
• No pase el cable debajo de alfombras, tapetes, etc.
• Asegúrese de que el cable se mantenga alejado de áreas concurridas para evitar que alguien tropiece con él.
• No lo utilice si el dispositivo o el cable se dañan. Llévelo a un especialista para su reparación.
• Solo para uso en interiores.
• Este aparato no está diseñado para que lo utilicen personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o confalta de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucciones sobre el uso del aparato por una persona responsable de su seguridad.

LISTA DE PARTES

1. Parrilla delantera
2. Aspas de ventilador
3. Tubo de sujeción
4. Pieza de conexión del trípode

5. Trípode

6. Base de fijación

7. Carcasa del motor y perilla del interruptor
8. Perno de fijación del motor y el ventilador
9. Cable de alimentación y enchufe

TAMBIÉN INCLUIDO

1. Tornillos de fijación de la rejilla (x4)
2. Perno de fijación del motor y el ventilador (x1)
3. Tornillo de ajuste de inclinación (x1)
4. Tornillo de posición (x1)
5. Tornillo de bloqueo de rejilla (x1)
6. Tuerca de bloqueo de rejilla (x1)

7. Tornillo de fijación del conector del trípode (x3)

8. Piezas de conexión metálicas para las patas del trípode (x3)

9. Resortes para la conexión de las patas del trípode (x3)
10. Tuercas principales del trípode (x3)
11. Tornillos de mariposa para base de fijación (x3)
12. Conexiones de la base de fijación (x3)
13. Tuercas de mariposa para base de fijación (x3)

El número identificativo de cada pieza de conexión se incluye entre paréntesis en las instrucciones de montaje a continuación.

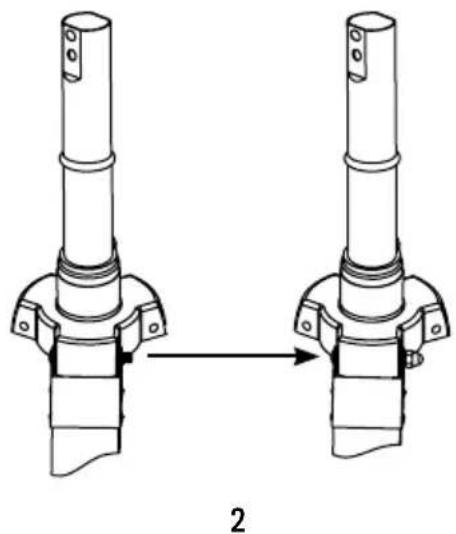

MONTAJE DEL TRÍPODE

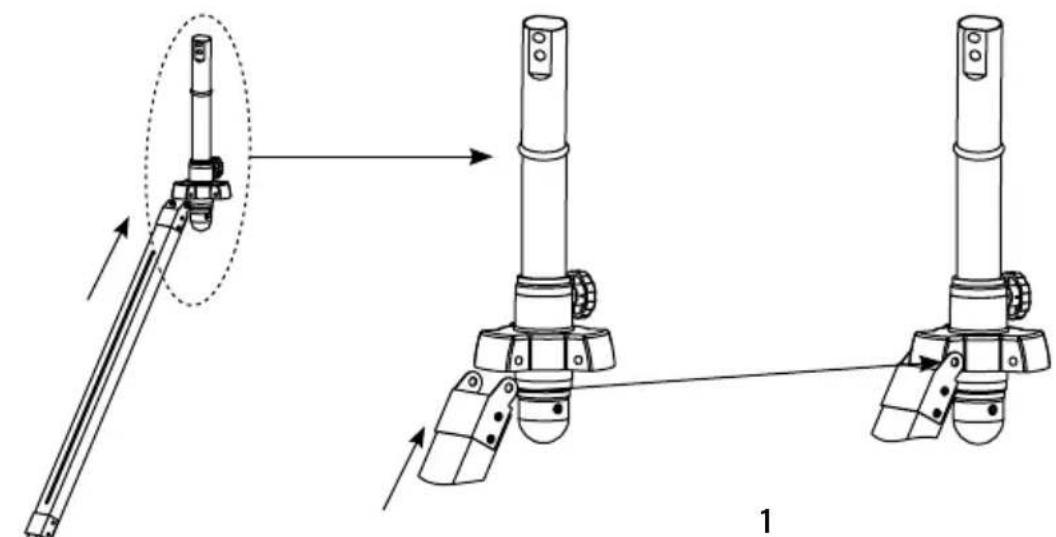

Fije cada pata de madera a su pieza de conexión metálica (8) y luego a la conexión del tubo vertical de sujeción.

Coloque el tornillo de fijación del conector del trípode (7), el resorte (9) y la tuerca principal del trípode (10).

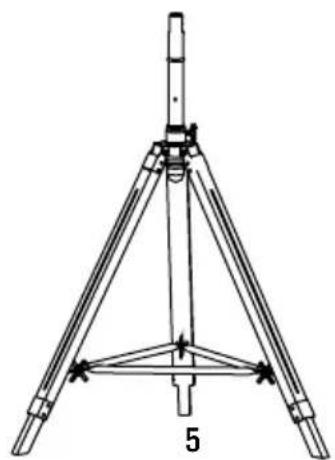

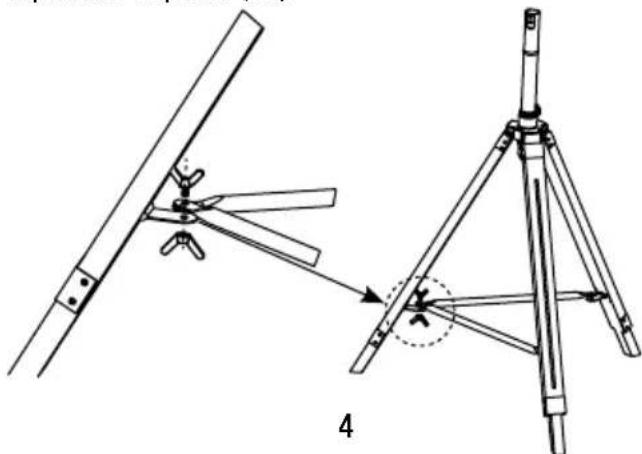

Fije las conexiones de la base (12) al trípode con los tornillos de mariposa (11) y las tuercas (13).
Repita el paso anterior con las tres patas del trípode.

Repita el paso anterior con cada conexión de la base y pata del trípode.

ENSAMBLAJE DE LAS ASPAS Y LA PARRILLA

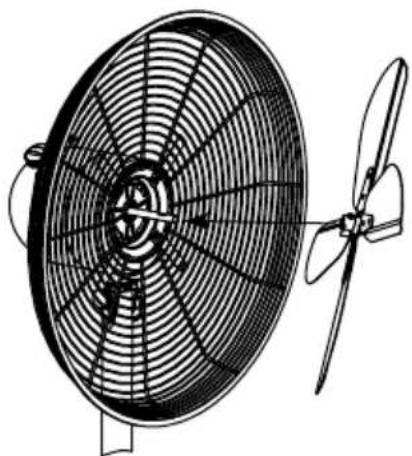

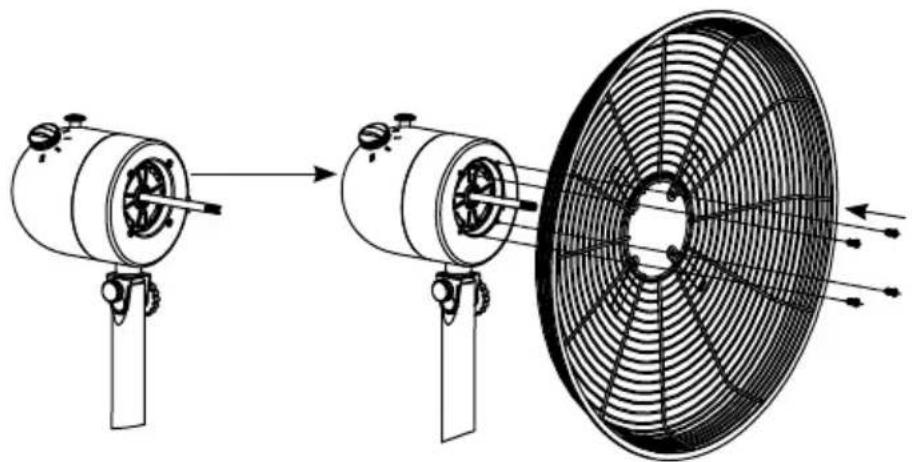

Fije la rejilla a la carcasa del motor usando los 4 tornillos de fijación (1) proporcionados.

Luego, fije las aspas al eje del motor.

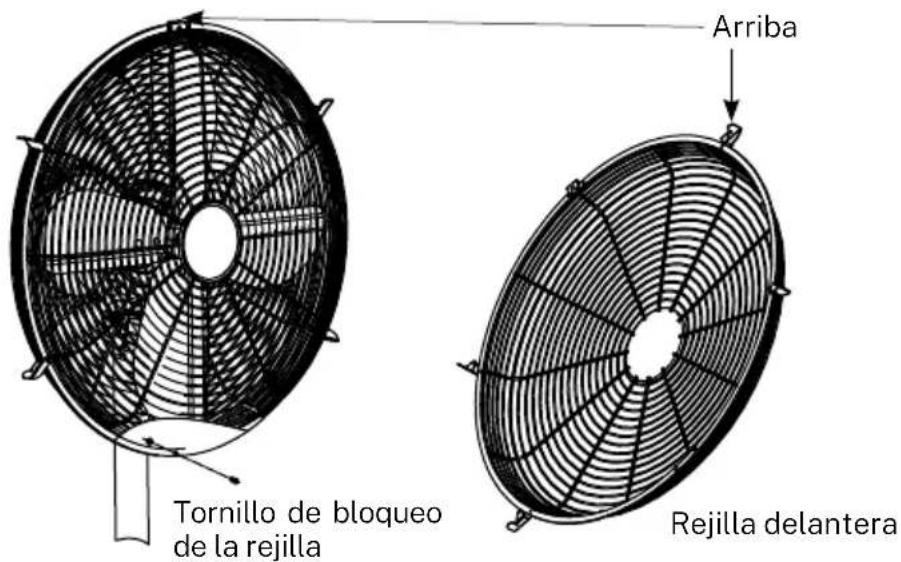

Arriba Tornillo de bloqueo de la rejilla Rejilla delantera

Fije la rejilla delantera a la trasera sujetando las solapas laterales. Para asegurar la fijación, atornille el tornillo de bloqueo de la rejilla (5) en la parte inferior de ambas rejillas. Tenga en cuenta la posición de la rejilla delantera como se muestra en la imagen de arriba.

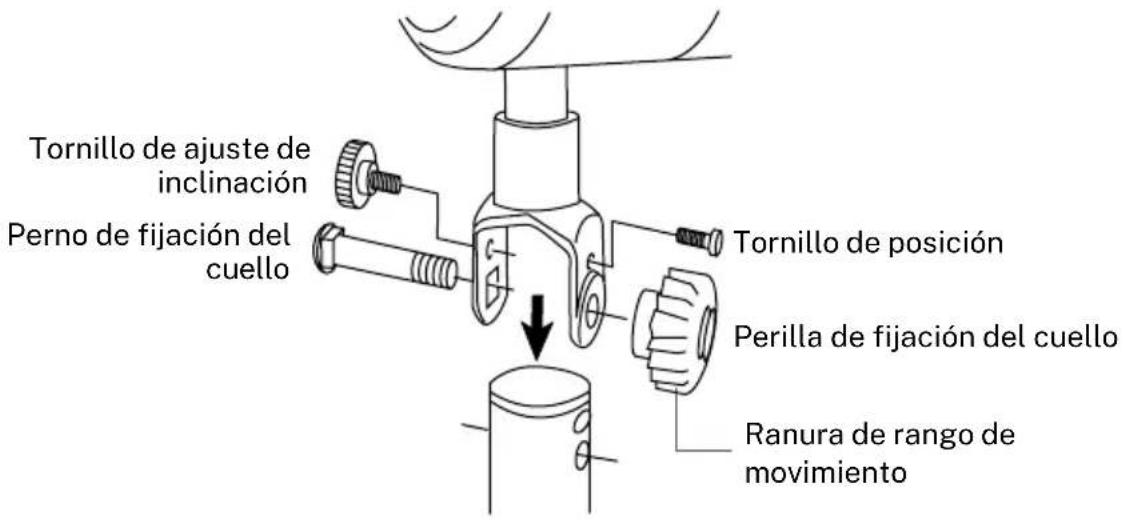

CONJUNTO DEL CABEZAL DEL VENTILADOR

Tornillo de ajuste de inclinación Perno de fijación del cuello Tornillo de posición Perilla de fijación del cuello Ranura de rango de movimiento

• El perno de fijación del cuello (2) y la perilla se utilizan para fijar la unidad del motor al tubo de sujeción.
• El tornillo de posición (4) se utiliza para limitar el ángulo de inclinación.
• El tornillo de ajuste de inclinación (3) se utiliza para ajustar la inclinación.

CÓMO USAR EL VENTILADOR

El ventilador tiene tres configuraciones de velocidad:

• 0 = Apagado
  • I = Velocidad baja
  • II = Velocidad media
  • III = Velocidad alta

- El ventilador puede funcionar en modo oscilante o sin oscilación. Presione el botón de oscilación para activar este modo.

- La altura del ventilador también se puede ajustar: Afloje el tornillo para mover el tubo de sujeción hacia arriba o hacia abajo según sea necesario. Apriete el tornillo en la posición deseada.

LIMPIEZA

• Siempre apague el ventilador y desenchúfelo antes de limpiarlo.
• Limpie las piezas con un paño húmedo y un detergente suave y asegúrese de eliminar todos los residuos de detergente.
• Nunca use agentes de limpieza abrasivos o solventes.
• No sumerja el ventilador en ningún líquido.

ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica, nunca utilice el aparato con un temporizador electrónico.

De conformidad con las Directivas: 2012/19 / EU y 2015/863 / EU sobre la restricción del uso de sustancias peligrosas en equipos eléctricos y electrónicos, así como su eliminación de residuos. El símbolo con el cubo de basura cruzado que se muestra en el paquete indica que el producto al final de su vida útil debe recogerse como residuo separado. Por lo tanto, cualquier producto que haya llegado al final de su vida útil debe entregarse en centros de eliminación de residuos especializados en la recogida selectiva de residuos de aparatos eléctricos y electrónicos, o devolverse al minorista en el momento de la compra de nuevos equipos similares, en uno para una base. La recogida selectiva adecuada para la posterior puesta en marcha de los equipos enviados a reciclar, tratar y eliminar de forma compatible con el medio ambiente contribuye a prevenir posibles efectos negativos sobre el medio ambiente y la salud y optimiza el reciclaje y reutilización de los componentes que componen el aparato. La eliminación abusiva del producto por parte del usuario implica la aplicación de sanciones administrativas de acuerdo con las leyes.

IMPORTANTES SALVAGUARDAS

Repita a etapa anterior com cada link de base e perna do tripé.

CONJUNTO DE LÂMINA E GRELHA

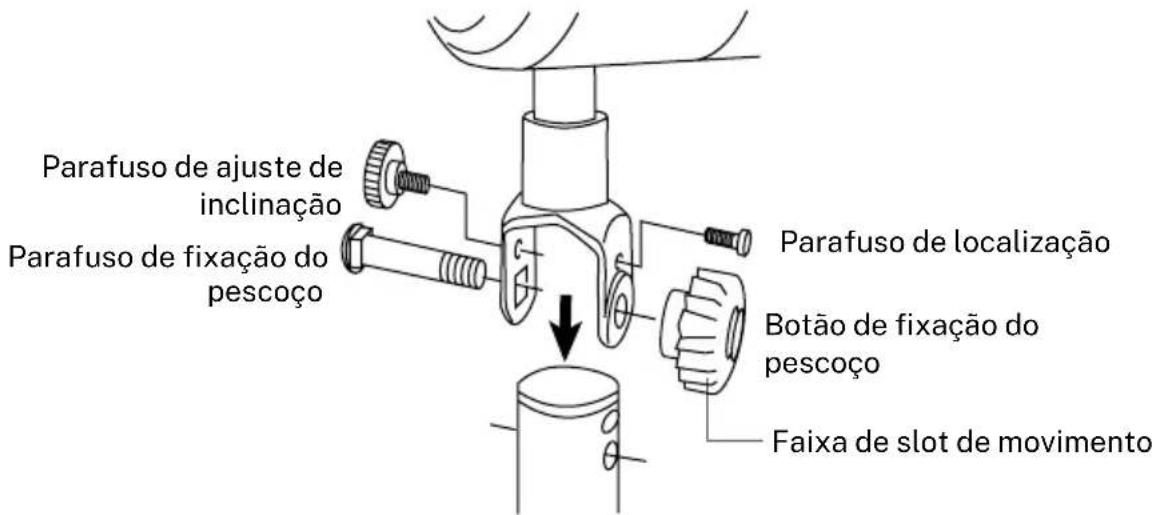

CONJUNTO DE CABEÇA DE VENTILADOR
