Typ produktu	Wentylator stojący z trójnogiem
Marka	Create
Model	AIR TRIPOD RETRO
Liczba prędkości	3 (wolna, średnia, szybka)
Oscylacja	Tak, z przyciskiem oscylacji
Regulowana wysokość	Tak, przez poluzowanie śruby
Materiał łopatek	Plastik
Materiał trójnogu	Drewno i metal
Osłona ochronna	Tak, przednia i tylna
Zasilanie	Sieciowe, 220-240 V (szacowane)
Moc	Około 35-50 W (szacowane)
Długość kabla	Około 1,5 m (szacowane)
Waga	Około 3 kg (szacowane)
Wymiary opakowania	Nieokreślone, około 60 x 30 x 30 cm
Przeznaczenie	Tylko do użytku wewnętrznego
Konserwacja i czyszczenie	Odłączyć od zasilania, czyścić wilgotną szmatką z łagodnym detergentem; nie zanurzać
Bezpieczeństwo	Nie wkładać przedmiotów, trzymać z dala od dzieci, nie używać w przypadku uszkodzenia
Dołączone części zamienne	Śruby, nakrętki, wkręty, sprężyny, łączniki podstawy (patrz instrukcja)
Gwarancja	Nieokreślona, zachować kartę gwarancyjną

Często zadawane pytania - AIR TRIPOD RETRO Create

Jak zmontować trójnóg wentylatora AIR TRIPOD RETRO?

Przymocuj każdą drewnianą nogę do metalowego łącznika, a następnie do pionowej rury. Użyj dostarczonych śrub, sprężyn i nakrętek. Powtórz dla wszystkich trzech nóg i przymocuj łączniki podstawy za pomocą śrub motylkowych.

Jak zamontować łopatki i osłonę?

Najpierw przymocuj tylną osłonę do obudowy silnika za pomocą 4 śrub. Następnie załóż łopatki na wał silnika. Umieść przednią osłonę i zablokuj ją dolną śrubą blokującą osłony.

Jak wyregulować wysokość wentylatora?

Poluzuj śrubę regulacji wysokości na rurze, ustaw wspornik na żądanej wysokości, a następnie dokręć śrubę.

Jak korzystać z różnych prędkości?

Wentylator ma 3 prędkości: pozycja 0 = wyłączony, I = wolna, II = średnia, III = szybka. Obróć pokrętło sterowania, aby wybrać prędkość.

Jak włączyć oscylację?

Naciśnij przycisk oscylacji znajdujący się na obudowie silnika, aby wentylator oscylował z lewej na prawą. Aby zatrzymać, naciśnij ponownie.

Jak wyczyścić wentylator?

Zawsze wyłączaj i odłączaj urządzenie przed czyszczeniem. Użyj wilgotnej szmatki z łagodnym detergentem. Nigdy nie używaj rozpuszczalników ani środków ściernych i nie zanurzaj w wodzie.

Wentylator hałasuje lub nie obraca się, co robić?

Sprawdź, czy przewód jest prawidłowo podłączony i czy gniazdko działa. Upewnij się, że nic nie blokuje łopatek. Jeśli problem nadal występuje, skontaktuj się z wykwalifikowanym elektrykiem.

Czy bezpiecznie jest pozostawić wentylator włączony na noc?

Tak, ale nie zaleca się bezpośredniego narażania osób, zwłaszcza niemowląt i osób starszych, na ciągły strumień zimnego powietrza. Umieść wentylator w pewnej odległości i używaj wolnej prędkości.

Czy mogę używać wentylatora na zewnątrz?

Nie, ten wentylator jest przeznaczony wyłącznie do użytku wewnętrznego. Narażenie na wilgoć lub nadmierne ciepło może uszkodzić elementy elektryczne.

Co zrobić, jeśli brakuje części lub jest uszkodzona?

Sprawdź listę części w instrukcji. Jeśli brakuje części, skontaktuj się z serwisem posprzedażowym Create. Nie używaj urządzenia bez wszystkich części.

INSTRUKCJA OBSŁUGI AIR TRIPOD RETRO Create

Ważni ochroniarze 41

Lista części 42

Również zawarte 42

Konfiguracja wentylatora 43

Montaż statywu 43

Montaż ostrza i grilla 44

Zespół głowicy wentylatora 45

Jak korzystać z wentylatora 45

Czyszczenie 45

Dziękujemy za wybranie naszego wentylatora. Przed użyciem urządzenia i aby zapewnić jego najlepsze wykorzystanie, należy uważnie przeczytać niniejszą instrukcję.

Zasady bezpieczeństwa zawarte w niniejszym dokumencie zmniejszają ryzyko śmierci, obrażeń i porażenia prądem, jeśli są prawidłowo przestrzegane. Instrukcję należy przechowywać w bezpiecznym miejscu do wykorzystania w przyszłości, wraz z wypełnioną kartą gwarancyjną, dowodem zakupu i opakowaniem. Jeśli ma to zastosowanie, należy przekazać niniejszą instrukcję następnemu właścicielowi urządzenia. Podczas korzystania z urządzenia elektrycznego należy zawsze przestrzegać podstawowych środków ostrożności i środków zapobiegania wypadkom. Nie ponosimy żadnej odpowiedzialności za niespełnienie tych wymagań przez klienta.

WAŻNI OCHRONIARZE

Podczas korzystania z dowolnego urządzenia elektrycznego należy zawsze przestrzegać podstawowych środków ostrożności.

• Należy upewnić się, że napięcie wentylatora odpowiada napięciu sieciowemu.
• Wentylatora należy używać wyłącznie do celów określonych w instrukcji obsługi.
• Nigdy nie wkładaj palców, ołówków ani innych przedmiotów przez klatkę wentylatora podczas pracy.
• Wyłącz wentylator przed przenoszeniem lub czyszczeniem.
• Wentylator należy ustawić na stabilnej i równej powierzchni, aby uniknąć jego przewrócenia.
• Nie wystawiać wentylatora na nadmierne ciepło lub wilgoć, ponieważ może to spowodować uszkodzenie elementów elektrycznych.
• Nie zanurzaj w żadnej cieczy.
• Nie zaleca się wystawiania ludzi, w szczególności niemowląt i osób starszych, na ciągły strumień zimnego powietrza.
• Wentylator należy przechowywać poza zasięgiem dzieci.
• Upewnij się, że kabel nie zaplątał się pod urządzeniem, w szufladach, za półkami itp.
• Nie układaj kabla pod dywanami, dywanami itp.
• Upewnij się, że kabel jest trzymany z dala od ruchliwych miejsc, aby nikt się o niego nie potknął.
• Nie używaj, jeśli urządzenie lub kabel ulegną uszkodzeniu. Zanieś go do specjalisty w celu naprawy.
• Tylko do użytku w pomieszczeniach.
• Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub osoby bez doświadczenia i wiedzy, chyba że będą one nadzorowane lub zostaną poinstruowane w zakresie obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
• Należy pilnować, aby dzieci nie bawiły się urządzeniem.
• Wszelkie naprawy zlecać wyłącznie wykwalifikowanemu elektrykowi. Nigdy nie próbuj samodzielnie naprawiać urządzenia.

LISTA CZEŚCI

1. Grill przedni
2. Łopatki wentylatora
3. Rura stojąca
4. Część łącząca statyw

5. Statyw

6. Podstawa mocująca

7. Obudowa silnika i pokrętło przełącznika
8. Pokrętło mocujące silnik i wentylator
9. Przewód zasilający i wtyczka

RÓWNIEŻ ZAWARTE

1. Śruby mocujące grill (x4)
2. Śruba mocująca silnik i wentylator (x1)
3. Śruba regulacji nachylenia (x1)
4. Śruba ustalająca (x1)
5. Śruba blokująca grill (x1)
6. Nakrętka zabezpieczająca grilla (x1)

7. Śruba mocująca złącze statywu (x3)

8. Metalowe części łączące (x3)

9. Sprężyny (x3)
10. Główne nakrętki statywu (x3)
11. Śruby motylkowe do mocowania podstawy (x3)
12. Podstawowe linki (x3)
13. Nakrętki motylkowe do mocowania podstawy (x3)

Numer identyfikacyjny każdego łącznika znajduje się w nawiasach w poniższej instrukcji montażu.

MONTAŻ STATYWU

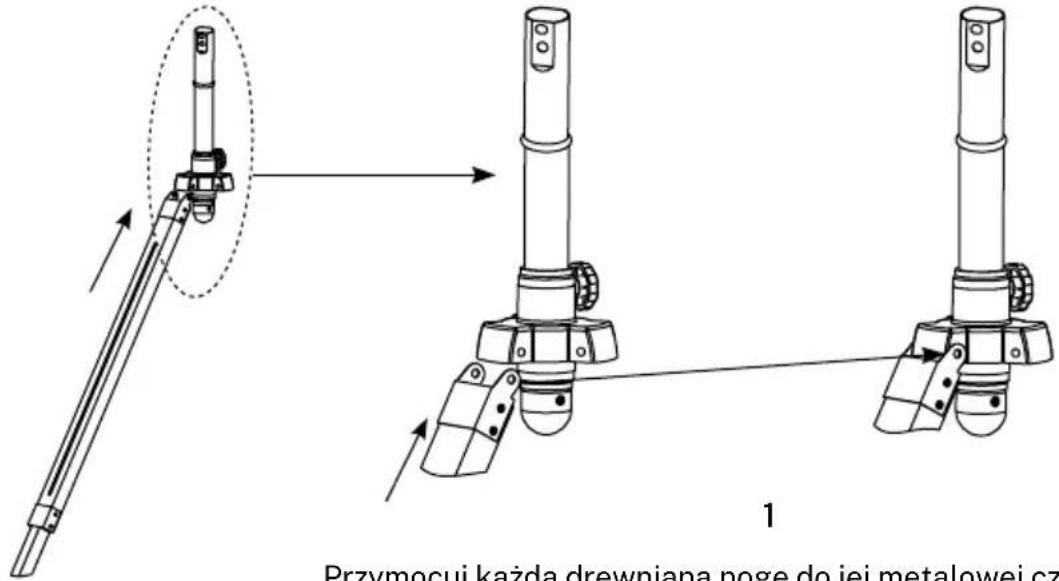

Przymocuj każdą drewnianą nogę do jej metalowej części łączącej (8), a następnie do połączenia na rurze stojącej.

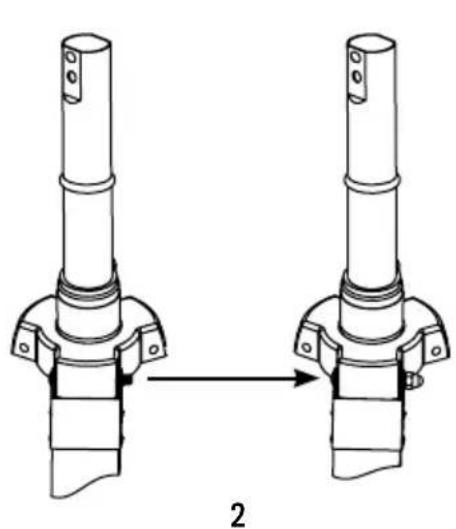

Fx śrubę mocującą złącze statywu (7), sprężynę (9) i główną nakrętkę statywu (10).

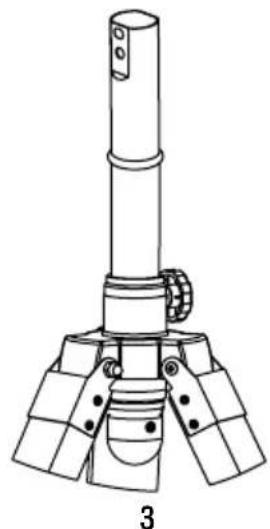

Powtórz poprzedni krok z trzema nogami statywu.

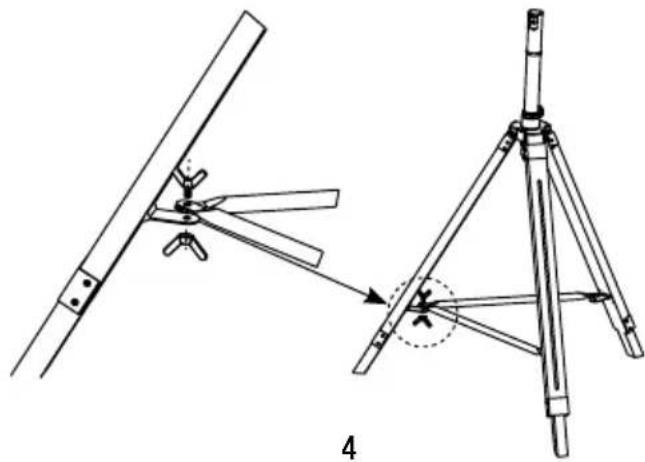

Przymocuj łączniki podstawy (12) do statywu za pomocą śrub motylkowych (11) i nakrętek (13)

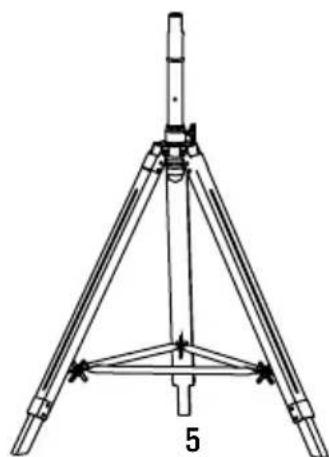

Powtórz poprzedni krok dla każdego łącznika podstawowego i nogi statywu.

MONTAŻ OSTRZA I GRILLA

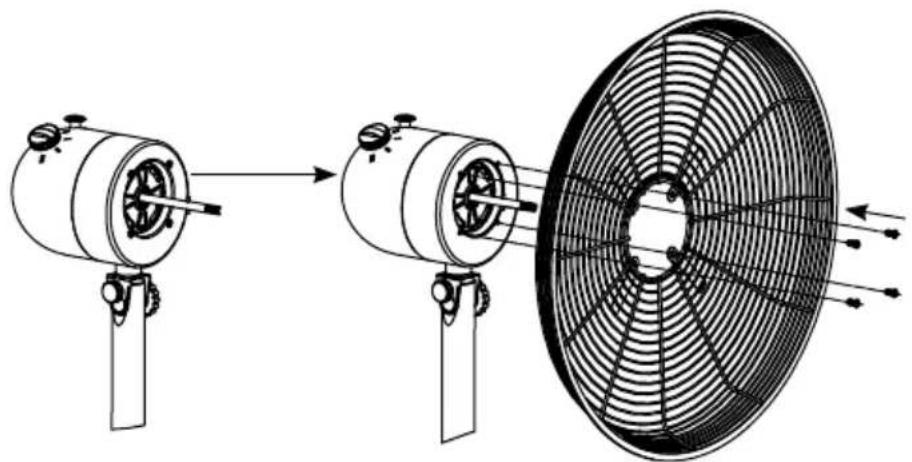

Przymocuj kratkę do części obudowy silnika za pomocą dostarczonych 4 śrub z łopatkami (1).

Następnie przymocuj ostrza do osi silnika.

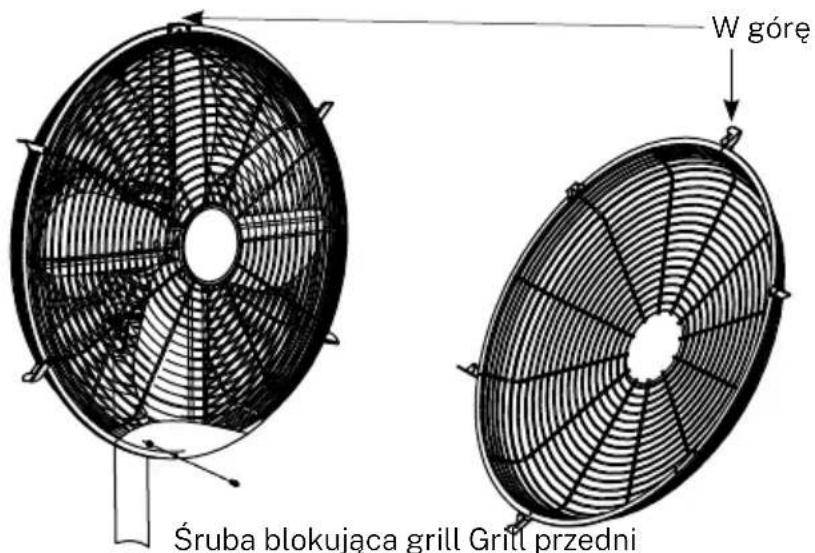

Zamocuj kratkę przednią do kratki tylnej, zaciskając boczne klapki. Aby zabezpieczyć mocowanie, wkręć śrubę blokującą grill (5) u dołu obu kratek. Uwzględnij położenie przedniej kratki jak na powyższym obrazku.

• Plik śruba mocująca szyję (2) i pokrętło służą do mocowania jednostki silnikowej do biegu-na wewnętrznego.
• Plik śrubę ustalającą (4) służy do ograniczenia kąta pochylenia.
• Plik śruba regulacji nachylenia (3) służy do regulacji nachylenia.

JAK KORZYSTAĆ Z WENTYLATORA

Wentylator ma trzy ustawienia prędkości:

• 0 = OFF
• I = niska prędkość
  • II = średnia prędkość
  • III = duża prędkość

- Wentylator może pracować w trybie oscylacyjnym lub stacjonarnym. Naciśnij przycisk oscylacji, aby włączyć tryb oscylacji.

- Wysokość wentylatora można również regulować: Poluzuj śrubę, aby podnieść lub opuścić podstawę zgodnie z wymaganiami. Dokręć śrubę w żądanym położeniu.

CZYSZCZENIE

• Przed czyszczeniem zawsze wyłącz wentylator i wyjmij wtyczkę z gniazdka.
• Wyczyść części wilgotną szmatką i łagodnym detergentem i upewnij się, że wszystkie pozostałości detergentu zostały usunięte.
• Nigdy nie używaj ściernych środków czyszczących ani rozpuszczalników.
• Nie zanurzaj w żadnej cieczy.

OSTRZEŻENIE: Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nigdy nie używaj urządzenia razem z elektronicznym timerem.

Zgodnie z dyrektywami: 2012/19 / UE i 2015/863 / UE w sprawie ograniczenia stosowania substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym oraz usuwania ich odpadów. Symbol przekreślonego kosza na śmieci umieszczony na opakowaniu oznacza, że produkt po zakończeniu okresu użytkowania należy zbierać jako oddzielne odpady. W związku z tym wszelkie produkty, których okres użytkowania dobiegł końca, należy przekazać do centrów utylizacji odpadów specjalizujących się w selektywnej zbiórce zużytego sprzętu elektrycznego i elektronicznego lub zwrócić sprzedawcy w momencie zakupu nowego podobnego sprzętu za jedna podstawa. Odpowiednia selektywna zbiórka w celu późniejszego uruchomienia sprzętu wystanego do recyklingu, przetworzenia i utylizacji w sposób przyjazny dla środowiska przyczynia się do zapobiegania możliwym negatywnym skutkom dla środowiska i zdrowia oraz optymalizuje recykling i ponowne użycie elementów składowych aparatury . Nieprawidłowa utylizacja produktu przez użytkownika wiąże się z nałożeniem sankcji administracyjnych zgodnie z prawem.
