Produkttyp	Standventilator mit Stativ
Marke	Create
Modell	AIR TRIPOD RETRO
Anzahl der Geschwindigkeiten	3 (langsam, mittel, schnell)
Oszillation	Ja, mit Oszillationsknopf
Höhenverstellbar	Ja, durch Lösen der Schraube
Material der Flügel	Kunststoff
Material des Stativs	Holz und Metall
Schutzgitter	Ja, vorne und hinten
Stromversorgung	Netz, 220-240 V (Schätzung)
Leistung	ca. 35-50 W (Schätzung)
Kabellänge	ca. 1,5 m (Schätzung)
Gewicht	ca. 3 kg (Schätzung)
Paketmaße	Nicht angegeben, rechnen Sie mit ca. 60 x 30 x 30 cm
Verwendungszweck	Nur für den Innenbereich
Pflege und Reinigung	Ausstecken, mit feuchtem Tuch und mildem Reinigungsmittel reinigen; nicht eintauchen
Sicherheit	Keine Gegenstände einführen, außerhalb der Reichweite von Kindern halten, bei Beschädigung nicht verwenden
Enthaltene Ersatzteile	Schrauben, Muttern, Bolzen, Federn, Grundverbindungen (siehe Anleitung)
Garantie	Nicht angegeben, Garantiekarte aufbewahren

Häufig gestellte Fragen - AIR TRIPOD RETRO Create

Wie montiere ich das Stativ des Ventilators AIR TRIPOD RETRO?

Befestigen Sie jedes Holzbein am metallischen Verbindungsstück und dann am senkrechten Rohr. Verwenden Sie die mitgelieferten Schrauben, Federn und Muttern. Wiederholen Sie dies für alle drei Beine und befestigen Sie die Grundverbindungen mit den Flügelschrauben.

Wie montiere ich die Flügel und das Gitter?

Befestigen Sie zuerst das hintere Gitter mit 4 Schrauben am Motorgehäuse. Stecken Sie dann die Flügel auf die Motorwelle. Setzen Sie das vordere Gitter auf und verriegeln Sie es mit der Gitterverriegelungsschraube unten.

Wie stelle ich die Höhe des Ventilators ein?

Lösen Sie die Höhenverstellschraube am Rohr, stellen Sie den Träger auf die gewünschte Höhe ein und ziehen Sie die Schraube wieder fest.

Wie verwende ich die verschiedenen Geschwindigkeiten?

Der Ventilator hat 3 Geschwindigkeiten: Position 0 = Aus, I = langsam, II = mittel, III = schnell. Drehen Sie am Bedienknopf, um die Geschwindigkeit zu wählen.

Wie aktiviere ich die Oszillation?

Drücken Sie den Oszillationsknopf am Motorgehäuse, damit der Ventilator von links nach rechts schwenkt. Zum Stoppen drücken Sie erneut.

Wie reinige ich den Ventilator?

Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker, bevor Sie es reinigen. Verwenden Sie ein feuchtes Tuch mit einem milden Reinigungsmittel. Verwenden Sie niemals Lösungsmittel oder Scheuermittel und tauchen Sie es nicht in Wasser.

Der Ventilator macht Geräusche oder dreht sich nicht. Was tun?

Überprüfen Sie, ob das Kabel richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass nichts die Flügel blockiert. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Elektriker.

Ist es sicher, den Ventilator nachts laufen zu lassen?

Ja, aber es wird nicht empfohlen, Personen, insbesondere Babys und ältere Menschen, direkt einem ständigen kalten Luftstrom auszusetzen. Stellen Sie den Ventilator in einiger Entfernung auf und verwenden Sie eine niedrige Geschwindigkeit.

Kann ich den Ventilator im Freien verwenden?

Nein, dieser Ventilator ist nur für den Innenbereich konzipiert. Wenn er Feuchtigkeit oder übermäßiger Hitze ausgesetzt wird, können die elektrischen Komponenten beschädigt werden.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Sehen Sie sich die Teileliste in der Anleitung an. Wenn ein Teil fehlt, wenden Sie sich an den Kundendienst von Create. Verwenden Sie das Gerät nicht ohne alle Teile.

BEDIENUNGSANLEITUNG AIR TRIPOD RETRO Create

Wichtige sicherheitsmaßnahmen 31

Liste der einzelteile 32

Stativmontage 32

Ebenfalls enthalten 32

Lüfter einrichten 33

Klingen- und grillbaugruppe 34

Lüfterkopfbaugruppe 35

Verwendung des lüfters 35

Reinigung 35

POLSKI

GRUPPO TESTA DEL VENTILATORE

Vielen Dank, dass Sie sich für unseren Fan entschieden haben. Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie das Gerät verwenden und die bestmögliche Verwendung sicherstellen.

Die hierin enthaltenen Sicherheitsvorkehrungen verringern das Risiko von Tod, Verletzung und Stromschlag, wenn sie ordnungsgemäß eingehalten werden. Bewahren Sie das Handbuch zusammen mit der ausgefüllten Garantiekarte, dem Kaufbeleg und dem Paket an einem sicheren Ort auf, damit Sie später darauf zurückgreifen können. Geben Sie diese Anweisungen gegebenenfalls an den nächsten Besitzer des Geräts weiter. Befolgen Sie bei der Verwendung eines Elektrogeräts immer die grundlegenden Sicherheitsvorkehrungen und Unfallverhütungsmaßnahmen. Wir übernehmen keine Haftung für Kunden, die diese Anforderungen nicht erfüllen.

WICHTIGE SICHERHEITSMASSNAHMEN

Bei der Verwendung von Elektrogeräten sollten immer die grundlegenden Sicherheitsvorkehrungen beachtet werden.

• Bitte stellen Sie sicher, dass die Spannung des Lüfters der Netzspannung entspricht.
• Verwenden Sie den Lüfter nur für die in der Bedienungsanleitung definierten Zwecke.
• Führen Sie während des Betriebs niemals Ihre Finger, Stifte oder andere Gegenstände durch den Lüfterkäfig.
• Schalten Sie den Lüfter aus, bevor Sie ihn bewegen oder reinigen.
• Der Lüfter sollte auf einer stabilen und ebenen Fläche aufgestellt werden, um ein Umkippen zu vermeiden.
• Setzen Sie den Lüfter keiner übermäßigen Hitze oder Feuchtigkeit aus, da dies die elektrischen Komponenten beschädigen kann.
  • Tauchen Sie nicht in Flüssigkeiten ein.
• Es ist nicht ratsam, Menschen, insbesondere Babys und ältere Menschen, einem kontinuierlichen Strom kalter Luft auszusetzen.
• Der Ventilator sollte außerhalb der Reichweite von Kindern aufbewahrt werden.
• Stellen Sie sicher, dass sich das Kabel nicht unter dem Gerät, in Schubladen, hinter Regalen usw. verfängt.
• Führen Sie das Kabel nicht unter Teppichen usw.
• Stellen Sie sicher, dass das Kabel nicht in belebten Bereichen ist, damit niemand darüber stolpert.
• Nicht verwenden, wenn das Gerät oder Kabel beschädigt wird. Bringen Sie es zur Reparatur zu einem Spezialisten.
• Nur für den Innenbereich.
• Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit eingeschränkter körperlicher, sensorischer oder geistiger Leistungsfähigkeit oder mangelnder Erfahrung und Kenntnis vorgesehen, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in Bezug auf die Verwendung des Geräts angewiesen.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Lassen Sie Reparaturen ausschließlich von einem qualifizierten Elektriker durchführen. Versuchen Sie niemals, das Gerät selbst zu reparieren.

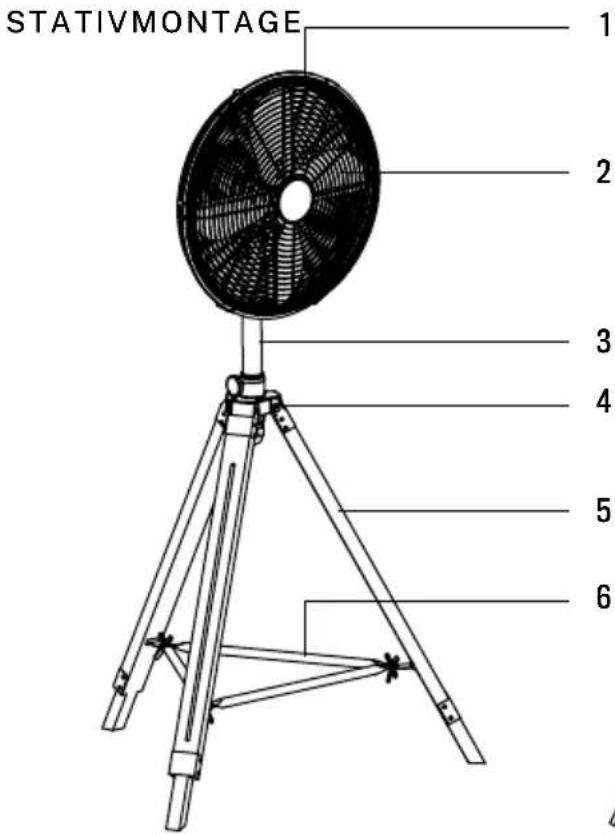

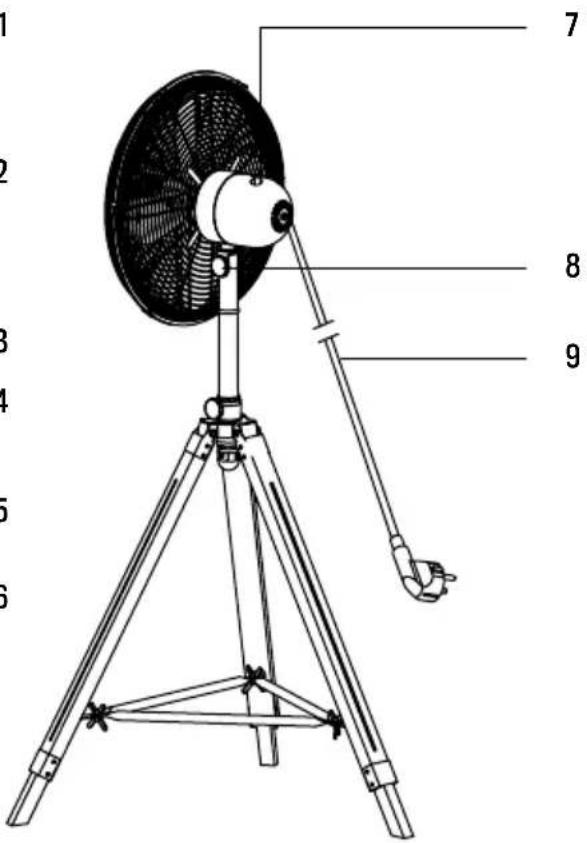

LISTE DER EINZELTEILE

1. Kühlergrill
2. Lüfterflügel
3. Stehendes Rohr
4. Stativanschlussteil
5. Stativ

EBENFALLS ENTHALTEN

1. Befestigungsschrauben des Grills (x4)
2. Befestigungsschraube für Motor und Lüfter (x1)
3. Neigungseinstellschraube (x1)
4. Positionierschraube (x1)
5. Grillverriegelungsschraube (x1)
6. Sicherungsmutter des Grills (x1)
7. Befestigungsschraube des Stativsteckers (x3)

Die Identifikationsnummer jedes Verbindungsstücks ist in den folgenden Montageanleitungen in Klammern angegeben.

1. Befestigungsbasis
2. Motorgehäuse und Schaltknauf
3. Befestigungsknopf für Motor und Lüfter

4. Netzkabel und Stecker

5. Metallverbindungsteile (x3)

6. Federn (x3)
7. Stativhauptmuttern (x3)
8. Drosselklappenschrauben zur Befestigung der Basis (x3)
9. Basislinks (x3)
10. Schmetterlingsmuttern zur Befestigung der Basis (x3)

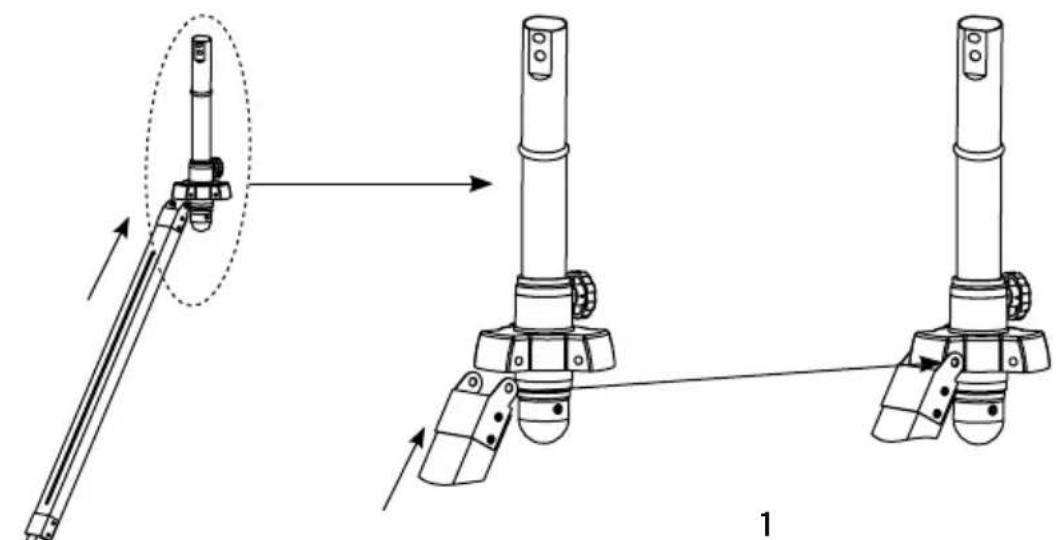

Befestigen Sie jedes Holzbein an seinem Metallverbindungsteil (8) und dann an der Verbindung am stehenden Rohr.

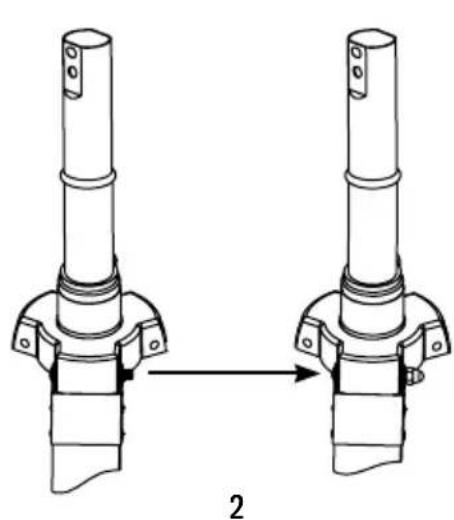

Befestigen Sie die Befestigungsschraube (7), die Feder (9) und die Hauptmutter des Stativsteckers (10).
Wiederholen Sie den vorherigen Schritt mit den drei Beinen des Stativs.

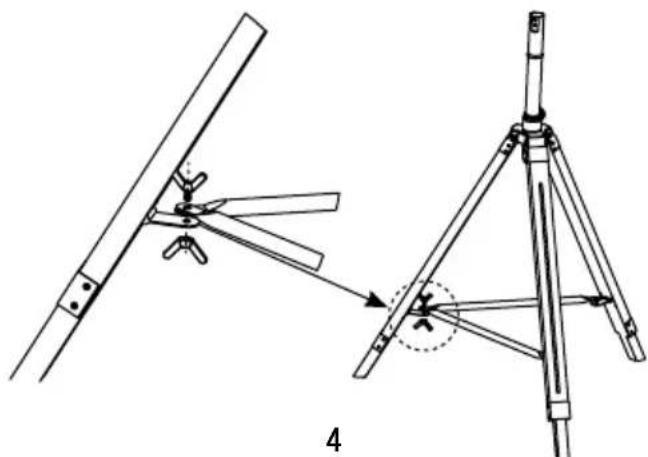

Befestigen Sie die Basisglieder (12) mit den Drosselklappenschrauben (11) und -muttern am Stativ (13).
Wiederholen Sie den vorherigen Schritt mit jedem Basisglied und Stativbein.

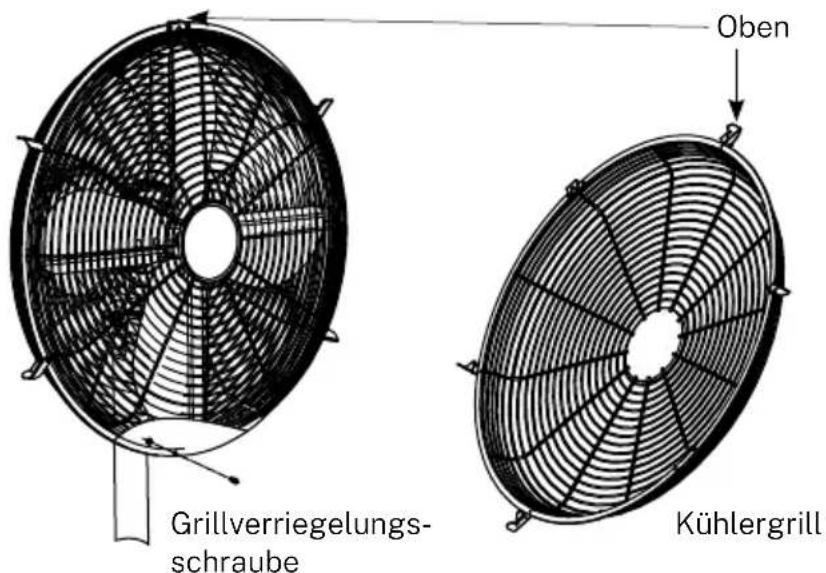

KLINGEN- UND GRILLBAUGRUPPE

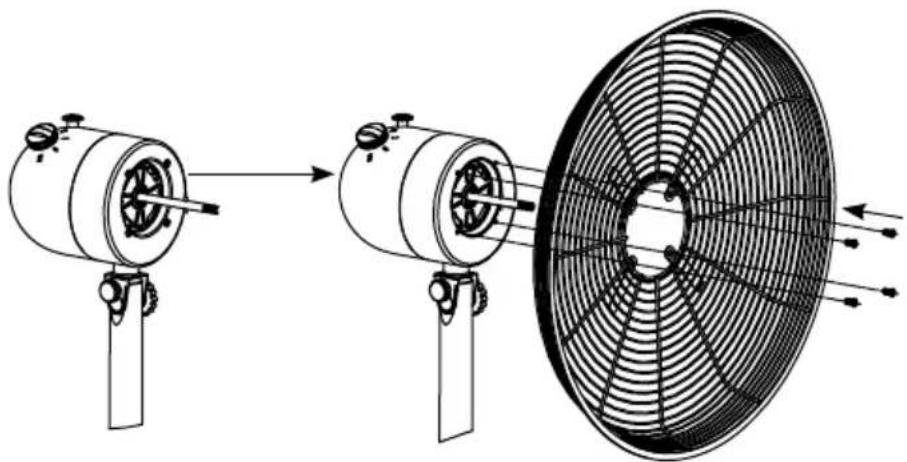

Befestigen Sie den Grill mit den 4 mitgelieferten Blattschrauben am Motorgehäuseteil (1).

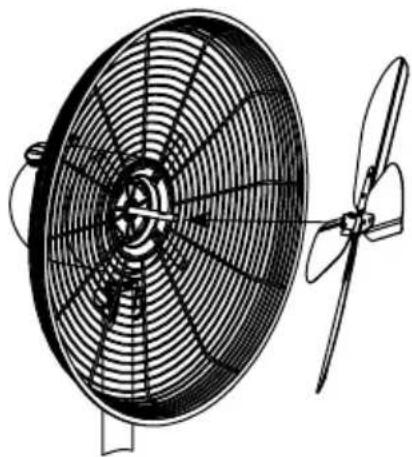

Befestigen Sie dann die Schaufeln an der Motorachse.

Befestigen Sie den vorderen Grill am hinteren Grill und klemmen Sie die Seitenklappen fest. Um die Befestigung zu sichern, schrauben Sie die Grillverriegelungsschraube (5) an der Unterseite beider Grills fest. Berücksichtigen Sie die Position des Frontgrills wie im Bild oben.

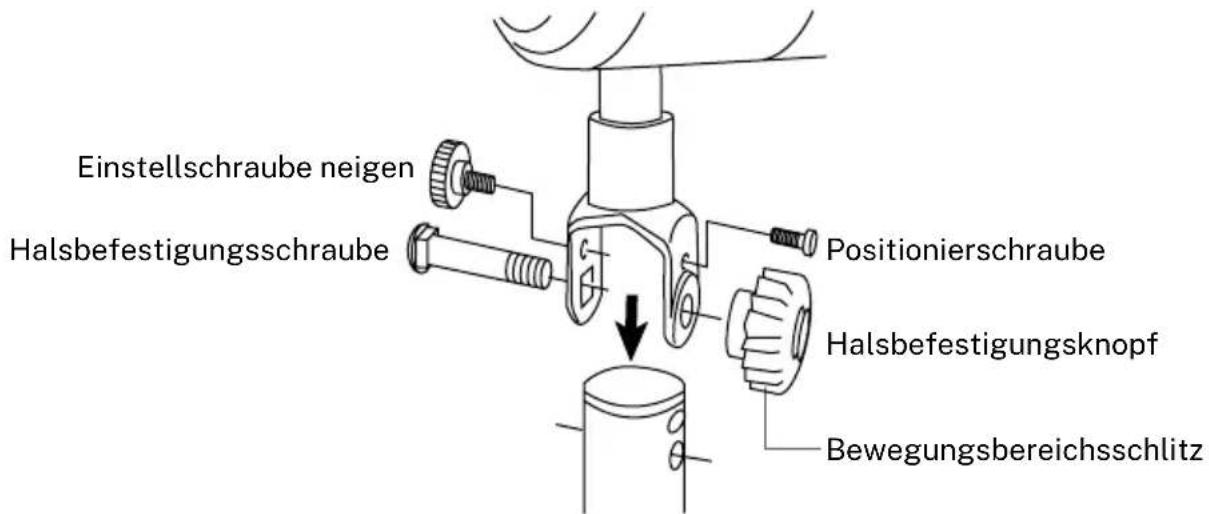

LÜFTERKOPFBAUGRUPPE

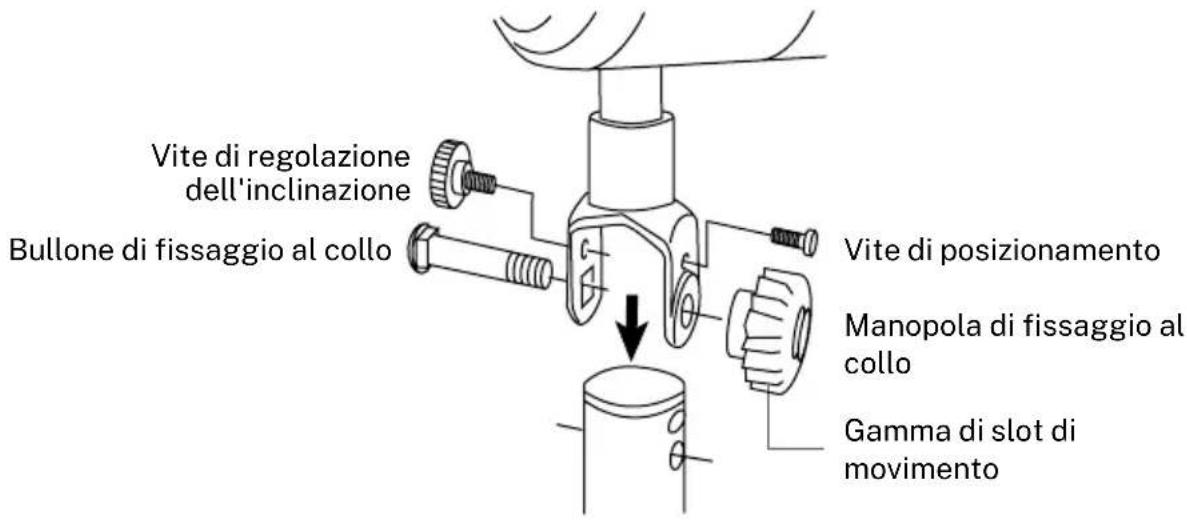

• Das Halsbefestigungsschraube (2) und Knopf dienen zur Befestigung der Motoreinheit am inneren Pol.
• Das Positionierschraube (4) wird verwendet, um den Neigungswinkel zu begrenzen.
• Das Neigungsverstellschraube (3) wird verwendet, um die Neigung einzustellen.

VERWENDUNG DES LÜFTERS

Der Lüfter verfügt über drei Geschwindigkeitseinstellungen:

• 0 = AUS
  • I = niedrige Geschwindigkeit
  • II = mittlere Geschwindigkeit
  • III = hohe Geschwindigkeit

- Der Lüfter kann im oszillierenden oder stationären Modus betrieben werden. Drücken Sie die Oszillationstaste, um den Oszillationsmodus zu aktivieren.

- Die Höhe des Lüfters kann auch eingestellt werden: Lösen Sie die Schraube, um den Ständer nach Bedarf nach oben oder unten zu bewegen. Ziehen Sie die Schraube an der gewünschten Stelle an.

REINIGUNG

• Schalten Sie den Lüfter immer aus und ziehen Sie den Netzstecker, bevor Sie ihn reinigen.
• Reinigen Sie die Teile mit einem feuchten Tuch und einem milden Reinigungsmittel und stellen Sie sicher, dass alle Reinigungsmittelrückstände entfernt werden.
• Verwenden Sie niemals Scheuermittel oder Lösungsmittel.
  • Tauchen Sie nicht in Flüssigkeiten ein.

WARNUNG: Verwenden Sie das Gerät niemals zusammen mit einem elektronischen Timer, um die Gefahr eines Brandes oder eines Stromschlags zu verringern.

In Übereinstimmung mit den Richtlinien: 2012/19 / EU und 2015/863 / EU über die Beschränkung der Verwendung gefährlicher Stoffe in elektrischen und elektronischen Geräten sowie deren Abfallentsorgung. Das Symbol mit dem gekreuzten Mülleimer auf der Verpackung weist darauf hin, dass das Produkt am Ende seiner Lebensdauer als separater Abfall gesammelt werden muss. Daher müssen alle Produkte, die das Ende ihrer Nutzungsdauer erreicht haben, an Entsorgungszentren abgegeben werden, die auf die getrennte Sammlung von elektrischen und elektronischen Abfallgeräten spezialisiert sind, oder an den Einzelhändler zum Zeitpunkt des Kaufs neuer ähnlicher Geräte zurückgegeben werden eine Basis. Die angemessene getrennte Sammlung für die anschließende Inbetriebnahme der Geräte, die auf umweltverträgliche Weise recycelt, behandelt und entsorgt werden sollen, trägt dazu bei, mögliche negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden, und optimiert das Recycling und die Wiederverwendung der Komponenten, aus denen das Gerät besteht. Die missbräuchliche Entsorgung des Produkts durch den Benutzer beinhaltet die Anwendung der gesetzlichen Verwaltungssanktionen.
