MANUAL DE UTILIZADOR KNS120 VELLEMAN

Circuitos integrados

12.2 EXPERIMENTO Circuito LED simple

12.11 EXPERIMENTO 11 - Circuito "AND Gate" para LED

12.12 EXPERIMENTO 12 - Circuito "OR Gate" para LED

A todos os residentes da União Europeia

Informações ambientais importantes sobre este produto

Este símbolo no aparelho ou na embalagem indica que a eliminação do aparelho após o seu ciclo de vida pode prejudicar o ambiente. Não elimine o aparelho (ou as pilhas) como lixo municipal indiferenciado; deve ser levado a uma empresa especializada para reciclagem. Este aparelho deve ser devolvido ao seu distribuidor ou a um serviço de reciclagem local. Respeite as regras ambientais locais.

Em caso de dúvida, contactar as autoridades locais responsáveis pela eliminação de resíduos.

Obrigado por ter escolhido a Velleman! Leia atentamente o manual antes de colocar este aparelho em funcionamento. Se o aparelho tiver sido danificado durante o transporte, não o instale nem utilize e contacte o seu revendedor.

2. Instruções de segurança

Leia e compreenda este manual e todos os sinais de segurança antes de utilizar este aparelho.

Perigo de asfixia devido às peças pequenas. Não recomendado para crianças com menos de 3 anos.

8+

Idade recomendada: +.

• Este produto destina-se a ser utilizado para fins educativos em escolas e outros conteúdos pedagógicos sob a vigilância de um instrutor adulto, tais como equipamento científico.
• Proteger da chuva, humidade, salpicos e gotas de líquidos, choques e abusos, calor extremo e poeira.

3. Aviso

É necessária a supervisão e assistência de um adulto.

Este aparelho só pode ser utilizado por crianças a partir dos 8 anos de idade.

Não é adequado para crianças com menos de 3 anos de idade devido a peças e componentes pequenos - PERIGO DE ESGOTAMENTO POR INGESTÃO.

Ler e seguir todas as instruções do manual antes da utilização.

Este brinquedo contém peças pequenas e pontos afiados funcionais nos componentes. Manter afastado de crianças com menos de 3 anos de idade.

São necessárias 2 pilhas de tamanho AA (não incluídas).

Guarde as informações e este manual para referência futura.

As instruções para os pais estão incluídas e têm de ser respeitadas.

Não utilizar perto do ouvido! A utilização incorrecta pode causar danos auditivos.

4. Cuidado

Antes de iniciar qualquer experiência, verifique e certifique-se de que todas as ligações eléctricas que fez estão correctas antes de inserir as pilhas e ligar a unidade, uma vez que uma falha pode resultar em danos nos componentes ou na placa de circuitos da unidade.

Quando a experiência estiver concluída, certifique-se de que as pilhas estão desligadas e desligue a unidade antes de retirar os fios.

Não aplicar à experiência quaisquer componentes ou peças para além dos fornecidos com este kit.

User manual

O brinquedo não deve ser ligado a mais do que o número recomendado de fontes de alimentação. Os cabelos podem ficar emaranhados se a cabeça da criança estiver demasiado próxima da unidade motorizada deste brinquedo.

Este brinquedo contém pontos afiados funcionais nos cabos e fios dos componentes, o que requer cuidado no manuseamento.

5. Orientações gerais

• Consulte a Garantia de Qualidade e Assistência Técnica Velleman® nas últimas páginas deste manual.
• Qualquer modificação do aparelho é proibida por razões de segurança. Os danos causados por modificações efectuadas pelo utilizador no aparelho não são cobertos pela garantia.
• Utilize o aparelho apenas para o fim a que se destina. A utilização do aparelho de forma não autorizada implica a anulação da garantia.
• Os danos causados pelo desrespeito de determinadas directrizes deste manual não estão cobertos pela garantia e o concessionário não se responsabiliza por quaisquer defeitos ou problemas daí resultantes.
• Nem a Velleman group nv nem os seus revendedores podem ser responsabilizados por quaisquer danos (extraordinários, acidentais ou indirectos) - de qualquer natureza (financeiros, físicos...) decorrentes da posse, utilização ou falha deste produto.
  • Guarde este manual para referência futura.

6. Descrição do produto

Temos o prazer de lhe dar as boas-vindas para experimentar este kit de circuito eletrónico pronto a usar, adequado para crianças a partir dos 8 anos de idade. "Ficará surpreendido" com o que pode aprender, pois a experiência é um conceito realista de eletrónica e eletricidade. Permitirá, sem dúvida, aprender os componentes electrónicos, os circuitos e as teorias necessárias, bem como os princípios básicos da eletrónica - eletricidade, tensão, corrente, resistência, magnetismo, outros circuitos eléctricos e teorias.

Não faz mal se não tiveres conhecimentos de eletrónica e não compreenderes bem como funcionam todas as experiências. Assim que começares, poderás desenvolver a tua compreensão através da experimentação e, talvez, da realização de algumas experiências interessantes por ti próprio.

Este kit de circuitos electrónicos contém mais de 25 experiências e foi concebido de forma inteligente para que a unidade da placa de circuito principal tenha todos os componentes electrónicos relevantes incluídos. Tudo o que tem de fazer é ligar os fios de acordo com a sequência de ligação de cada experiência e seguir os passos um a um. Uma vez ligado, o circuito será ativado e funcionará.

Lembre-se que esta não é uma experiência única. Quanto mais se dedicar à construção das experiências, mais conhecimentos adquirirá. Nunca te aborrecerás, mas estarás totalmente empenhado em descobrir novas e excitantes experiências durante alguns anos...

EXPERIMENTOS

1. Ventilador (esfera flutuante)
2. circuito LED simples
3. dois LEDs em ligação paralela
4. Três LEDs em ligação paralela
5. ventilador (bola flutuante) e LED com interruptores separados
6. funcionamento básico do circuito de LEDs
7. demonstração de resistência e corrente
8. demonstração da resistência variável
9. demonstração da função do condensador
10. descarga de díodos e condensadores
11. Circuito "AND Gate" para LED

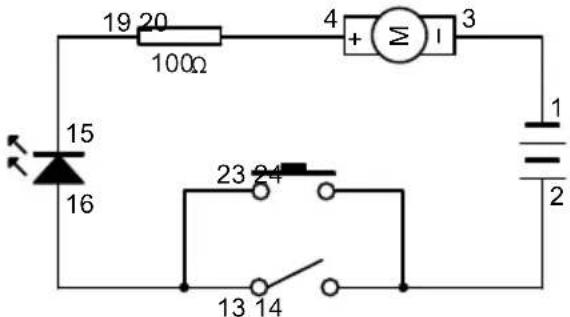

12. Circuito "OR Gate" para LED
13. Circuito "NOT Gate" para LED (com bola flutuante para maior emoção)

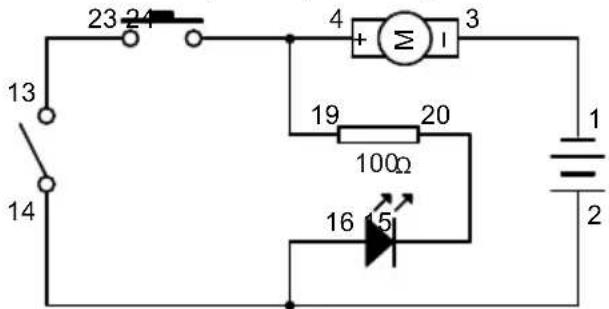

14. Circuito "NAND Gate" para LED (com bola flutuante para maior emoção)

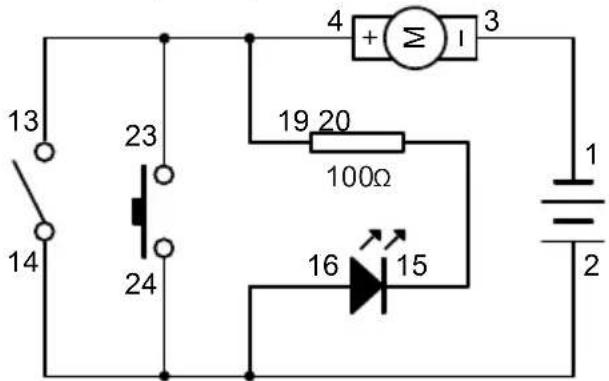

15. Circuito "NOR Gate" para LED (com bola flutuante para maior emoção)

User manual

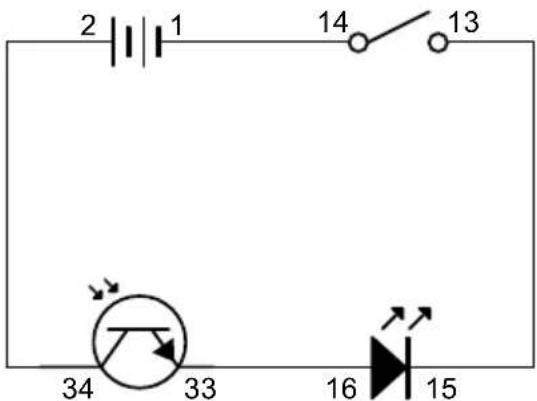

1. uma demonstração simples do sensor de luz

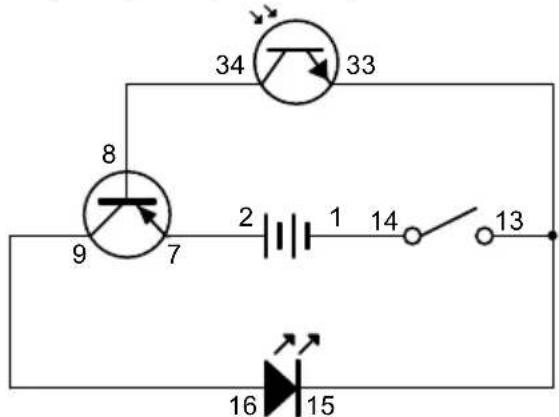

2. uma demonstração simples de uma função do transístor PNP

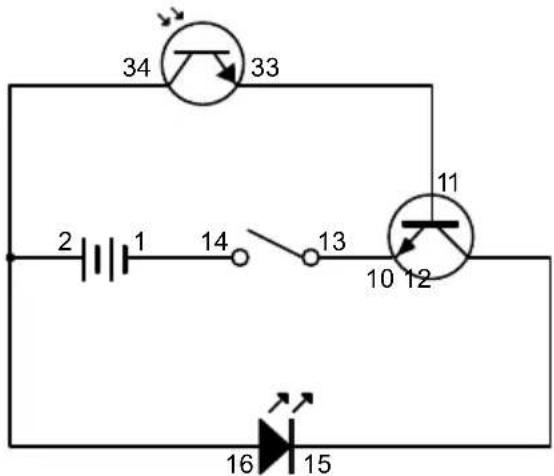

3. uma demonstração simples de uma função do transístor NPN
4. iluminação atrasada do LED

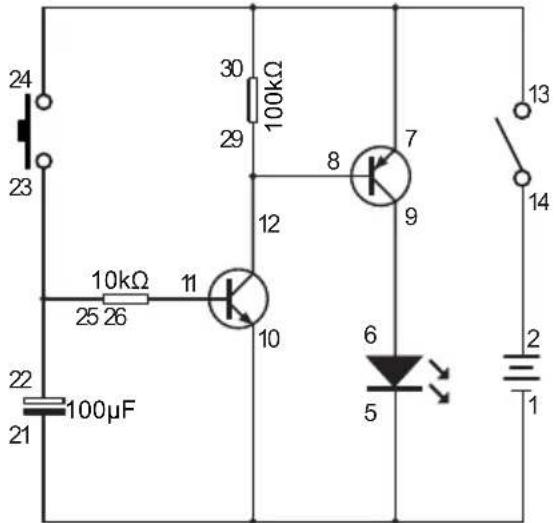

5. LED de extinção retardada

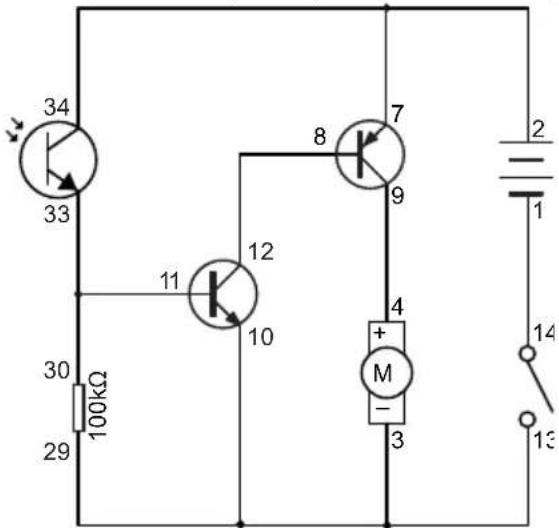

6. ventilador de controlo da luz (tipo luz)

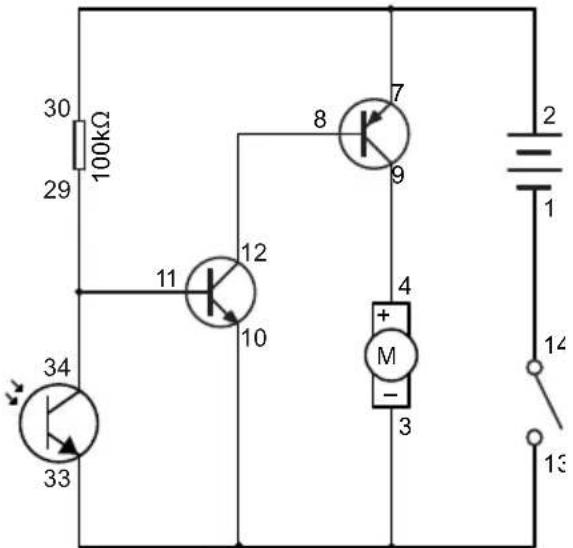

7. ventilador de controlo da luz (tipo escuro)
8. LED alternado e ventilador
9. ventilador de velocidade ajustável

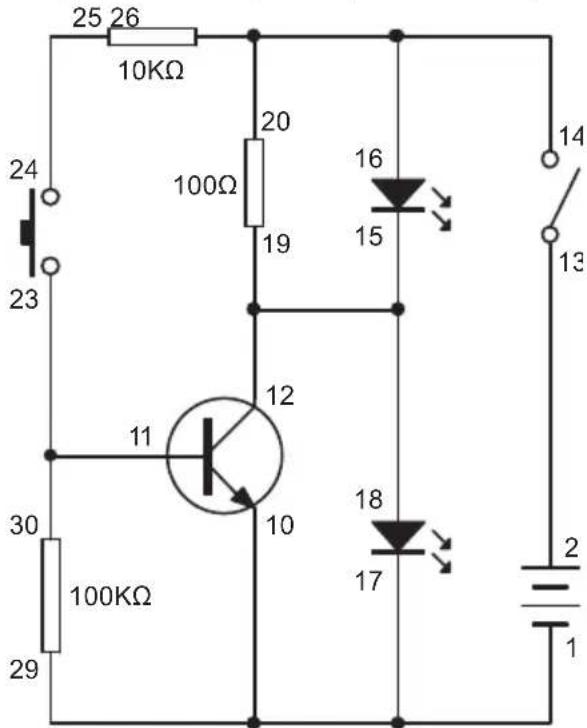

10. indicador de ligação

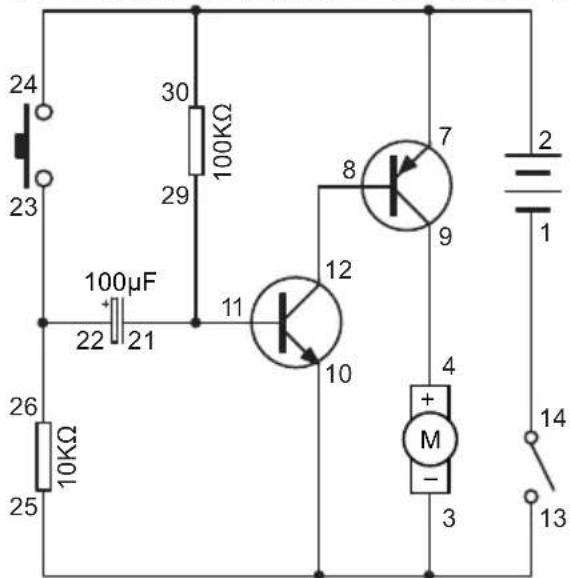

11. ventilador de paragem e retoma com controlo manual

7. Glossário

Amplificador - Um circuito eletrónico que amplifica o sinal que lhe é enviado. O componente de amplificação pode ser um transístor, um tubo de vácuo ou um dispositivo magnético adequado.

Bateria - Uma fonte de energia. Contém substâncias químicas que sofrerão uma reação química para produzir eletricidade quando um circuito é ligado.

Capacitância - Medida da capacidade de um condensador para armazenar carga eléctrica.

Condensador - Um dispositivo constituído por dois condutores separados por um isolador. Destina-se a armazenar carga eléctrica ou a servir de filtro num circuito.

IC (Integrated Circuit) - Um pequeno dispositivo eletrónico feito de material semicondutor e utilizado numa variedade de dispositivos, incluindo microprocessadores, equipamento eletrónico e automóveis.

Sensor de luz - Existem diferentes tipos de sensores de luz. O utilizado aqui é um fototransistor. Quando a luz incide sobre ele, é como se fosse um interrutor ligado e, por isso, é permitida a passagem de corrente através dele.

Díodo - Dispositivo utilizado em circuitos eléctricos para permitir que uma corrente eléctrica flua num único sentido e bloqueá-la no sentido inverso.

Microfone - Um dispositivo que converte o som num sinal elétrico.

Motor - Um dispositivo que converte energia eléctrica em movimento mecânico.

LED (Light Emitting Diode) - Um díodo emite luz quando é atravessado por corrente eléctrica.

Resistência - Medida do grau em que um objeto se opõe a uma corrente eléctrica que o atravessa.

Resistência - Dispositivo concebido para possuir resistência.

Altifalante - Um dispositivo que transforma sinais eléctricos em som.

Interruptor - Um dispositivo para abrir e fechar a fonte de alimentação de um circuito.

Transístor - Um dispositivo semicondutor que amplifica um sinal e abre ou fecha um circuito.

Tabela-verdade - É uma tabela matemática utilizada para calcular logicamente os valores de explicações lógicas e como procedimento de decisão.

Resistência variável - Um tipo de resistência e um dispositivo de resistência ajustável no circuito eletrónico / elétrico.

Fio - Um condutor que conduz eletricidade. Ligar um fio é como criar um caminho que permite o fluxo de eletricidade.

8. Informações sobre a bateria

Utiliza 2 pilhas AA de 1,5 V (não incluídas).

Para um melhor desempenho, utilize sempre pilhas novas e retire-as quando não estiverem a ser utilizadas.

As pilhas devem ser inseridas com a polaridade correcta.

As pilhas não recarregáveis não devem ser recarregadas.

As pilhas recarregáveis só devem ser carregadas sob a supervisão de um adulto.

As pilhas recarregáveis devem ser retiradas do brinquedo antes de serem carregadas.

Não devem ser misturados diferentes tipos de pilhas ou pilhas novas e usadas.

As pilhas gastas devem ser retiradas do brinquedo.

Os terminais de alimentação não devem ser colocados em curto-circuito.

Só devem ser utilizadas pilhas do mesmo tipo ou de tipos equivalentes.

Não deitar as pilhas no fogo.

Não misturar pilhas velhas com pilhas novas.

User manual

Não misturar pilhas alcalinas, de zinco-carbono e recarregáveis.

9. Sequência de cablagem e ligação

Assegurar que todos os fios estão corretamente ligados aos terminais de mola numerados da unidade da placa de circuito principal, conforme indicado na sequência de ligação de cada experiência. Dobrar o terminal de mola e inserir a parte condutora brilhante exposta do fio no terminal de mola. Certifique-se de que o fio está bem ligado ao terminal de mola.

Por exemplo, se a sequência de ligação for 4-33, 1-10-32-35, 2-12, então ligue um fio entre o terminal de mola 4 e 33; e depois ligue um fio entre o terminal de mola 1 e 10, e um fio entre o terminal de mola 10 e 32, e um fio entre o terminal de mola 32 e 35; e finalmente ligue um fio entre o terminal de mola 2 e 12. Este é um exemplo apenas para referência e não uma ligação exacta do circuito na experiência.

Se o circuito não funcionar, pode verificar se o fio e a ligação do terminal de mola não estão bem ligados ou se a parte de plástico isolada de um fio está inserida no terminal de mola.

10. Característica do componente

Neste kit de experiências, aprenderá a teoria básica dos circuitos, as características do condensador, do CI (circuito integrado), do LED (díodo emissor de luz), do sensor de luz, da resistência e do transistor. Podes aprender que quando o transistor e o condensador trabalham em conjunto, podem ser produzidos vários efeitos de luz e som em diferentes ligações do circuito.

O condensador é um dispositivo constituído por dois condutores separados por um isolador. Foi concebido para armazenar carga eléctrica ou como filtro num circuito. É um componente comummente utilizado em circuitos electrónicos e eléctricos como dispositivo de armazenamento de energia ou como dispositivo de filtragem de sinais electrónicos ruidosos ou de frequências inúteis. Existem vários tipos de condensadores concebidos para diferentes aplicações em circuitos electrónicos/eléctricos.

+| -

Condensador eletrolítico Símbolo do circuito

O CI (Circuito Integrado) é um pequeno dispositivo eletrónico feito de semicondutores e é utilizado numa variedade de dispositivos, incluindo microprocessadores, equipamento eletrónico e automóveis. O CI é fabricado por um grande número de transístores numa "pastilha" (silício). Atualmente, é um componente crítico e comumente utilizado numa grande variedade de aplicações, desde brinquedos, produtos domésticos a equipamento de ponta.

O LED (Light Emitting Diode) é um díodo que emite luz quando é atravessado por uma corrente eléctrica. O LED tem várias cores de luz que dependem do tipo de materiais semicondutores utilizados. É um dispositivo comumente utilizado em aparelhos de iluminação domésticos e de veículos.

LED (Díodo Emissor de Luz)

anode

Símbolo do

Cathode

circuito

O sensor de luz é um dispositivo que reage à luz. Existem diferentes tipos de sensores de luz. O utilizado aqui é um fototransistor. Quando não há luz, a corrente eléctrica não pode passar através dele. Por isso, é como um interrutor que está desligado. Quando há luz a incidir sobre ele, a corrente eléctrica pode passar através dele. É então como um interrutor que está ligado. Desta forma, é possível criar um circuito de controlo da luz.

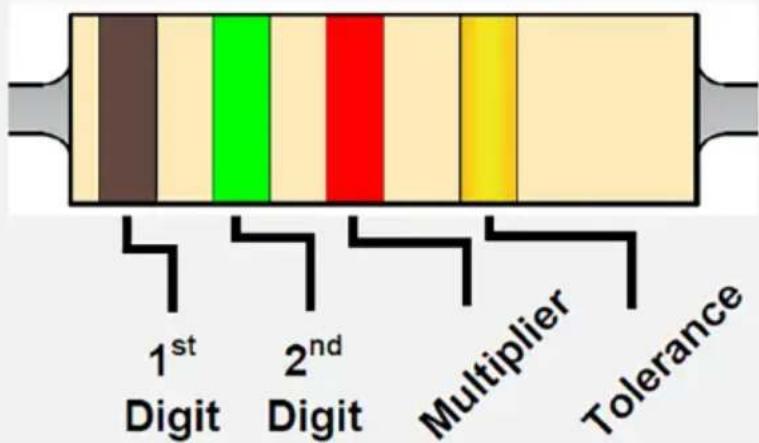

A resistência utiliza anéis de cores diferentes para representar o valor (resistência). O 1º e o 2º anéis representam o dígito. O 3º anel representa o multiplicador conforme a tabela apresentada. O 4º anel representa a tolerância, ou seja, a precisão da resistência. Exemplo: Os anéis de cor são castanho, vermelho, castanho e dourado, o que representa uma resistência de 120 ohm, tolerância de 5% (Ω).

Código de identificação da cor

Cor 1o 2.o			3rd - multiplicador	Tolerância
Preto	0	0	x 1
Castanho	1	1	x 10
Vermelho	2	2	x 100
Laranja	3	3	x 1000
Amarelo	4	4	x 10000
Verde	5	5	x 100000
Azul	6	6	x 1000000
Púrpura	7	7
Cinzento	8	8
Branco	9	9
Castanho				+/- 1%
Vermelho				+/- 2%
Ouro			x 0.1	+/- 5%
Prata			x 0.01	+/- 10%

O transístor é um dispositivo semicondutor que é utilizado para amplificar um sinal e para o abrir ou fechar num circuito. Existem dois tipos de transístores, nomeadamente NPN e PNP, com um símbolo de circuito semelhante. O transístor é um dispositivo fundamental, normalmente utilizado nos equipamentos electrónicos modernos. Tem a resposta mais rápida e a ação mais precisa como amplificador e dispositivo de comutação e pode atuar como dispositivo/componente individual ou como parte de um circuito integrado (CI). O CI é constituído por mais de mil a milhões de transístores.

Se já leu as informações acima e gostaria de compreender melhor os conhecimentos sobre circuitos eléctricos, bem como a utilidade dos componentes, então vamos realizar as seguintes experiências.

User manual

O motor é um dispositivo que produz movimento rotativo quando a eletricidade é fornecida. Por analogia, a bateria é como uma bomba que bombeia água através das pilhas (fios). Quando um circuito está ligado, a eletricidade pode fluir através dele. A eletricidade que flui é designada por corrente. Uma corrente é o fluxo de cargas eléctricas. A quantidade de uma corrente é a quantidade de carga eléctrica que flui no fio num segundo.

Outro termo comum que ouvimos frequentemente sobre eletricidade é a tensão. A tensão refere-se à energia eléctrica por unidade de carga. É a energia eléctrica que cada unidade de carga eléctrica transporta.

M

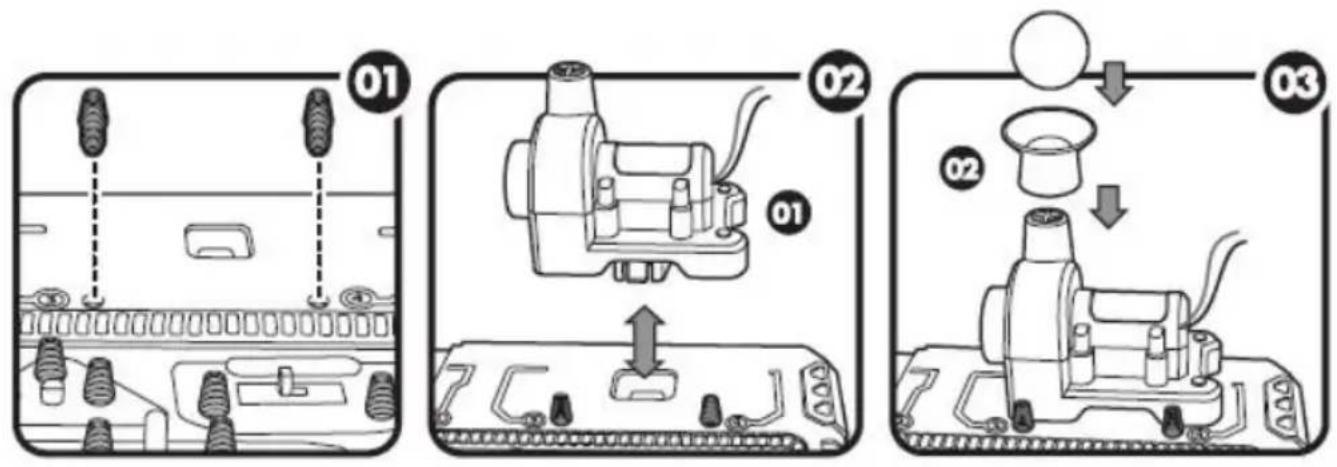

11. Montagem

Ventilador:

12.1 EXPERIMENTAÇÃO 1 - Soprador (bola flutuante)

Sequência de cablagem

2-14, 13-4, 1-3

4 + Σ 1 3 1 2 13 14

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Ligar o interrutor principal.
• O ventilador está ligado! Coloca a bola no ar para a ver flutuar!

12.2 EXPERIMENTAÇÃO Circuito LED simples

Sequência de cablagem 2-6, 5-14, 13-1

14 13 5 6 1 2

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Ligar o interrutor principal.
• O LED acende-se como iluminação.

12.3 EXPERIMENTO 3 - Dois LEDs em ligação paralela

Sequência de cablagem

2-18-16, 17-15-13, 14-1

16 15 18 17 2 1 13 14

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Ligue o interrutor principal para ver os dois LEDs acenderem.
• Quando se desliga o interrutor principal, ambos os LEDs são desligados.

User manual

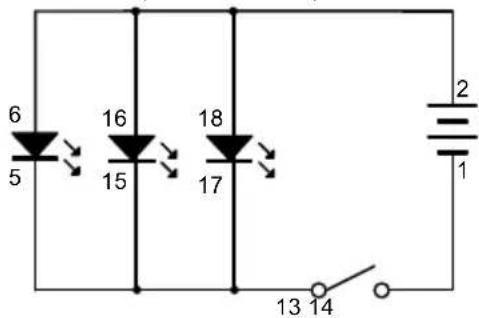

12.4 EXPERIMENTO 4 - Três LEDs em ligação paralela

Sequência de cablagem

2-18-16-6, 5-15-17-13, 14-1

6 5 16 15 18 17 2 1 13 14

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Ligue o interrutor principal para ver todos os LEDs acenderem.
• Quando se desliga o interrutor principal, todos os LEDs são desligados.

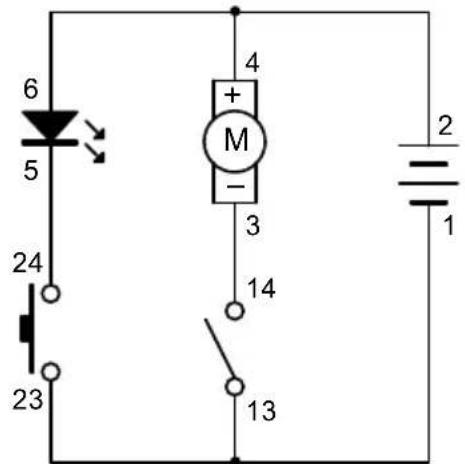

12.5 EXPERIMENTAÇÃO 5 - Soprador (bola flutuante) e LED com interruptores separados

Sequência de cablagem

2-4-6, 5-24, 3-14, 13-23-1

6 5 24 23 4 + M - 3 14 13 2 1

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Ligar o interrutor principal. O ventilador sopra.
• Prima o interrutor de pressão, o LED acende-se.
• O ventilador e o LED são controlados por interruptores separados. Por conseguinte, podem ser ligados e desligados separadamente.

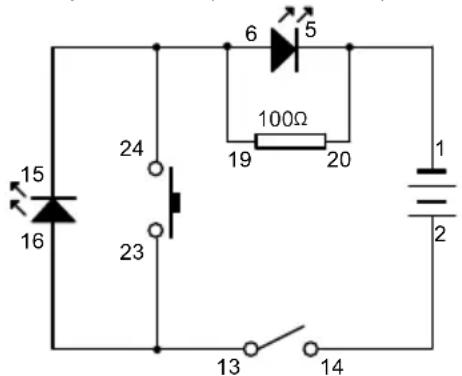

12.6 EXPERIMENTAÇÃO 6 - Funcionamento de um circuito básico de LEDs

Sequência de cablagem

2-14, 13-16-23, 24-19-15-6, 5-20-1

15 16 24 23 6 5 100Ω 19 20 1 2 13 14

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Ligue o interrutor principal. Verá que o LED pequeno se acende, mas o LED grande não.
• Quando premir o interrutor de pressão, verá que o LED grande se acende, mas o LED pequeno desligase.

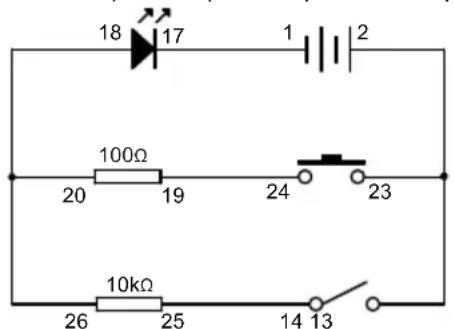

12.7 EXPERIMENTAÇÃO 7 - Demonstração da resistência e da corrente

Sequência de cablagem

2-23-13, 14-25, 24-19, 20-26-18, 17-1

18 17 1 2 100Ω 20 19 24 23 10kΩ 26 25 14 13

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Ligar o interrutor principal. O LED acende-se de forma ténue.
• Desligue o interrutor principal para o desligar.
• Prima o interrutor de pressão. O LED acende-se com mais intensidade.
• Uma vez que o percurso do interrutor principal tem uma resistência maior, a corrente através deste percurso será menor e, consequentemente, o LED será menos brilhante. Por outro lado, o caminho do interrutor de pressão tem uma resistência menor, pelo que a corrente através deste caminho será maior e o LED será mais brilhante.

User manual

12.8 EXPERIMENTO 8 - Demonstração da resistência variável

Sequência de cablagem

2-13, 14-35, 36-16, 15-1

35 36 37 14 13 2 1 16 15

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Ligar o interrutor principal.
• Ajustando a resistência variável, a quantidade de corrente no circuito pode ser ajustada, podendo assim alterar o brilho do LED.

12.9 EXPERIMENTAÇÃO 9 - Demonstração da função do condensador

Sequência de cablagem

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Ligar o interrutor principal. Parece que não acontece nada. Na verdade, o condensador está a ser carregado.
• Após 1 a 2 segundos, desligar o interrutor geral. O condensador está carregado e armazena uma pequena quantidade de eletricidade.
• Prima o interrutor de pressão. A eletricidade armazenada no condensador é imediatamente libertada e o LED acende-se por um breve momento!

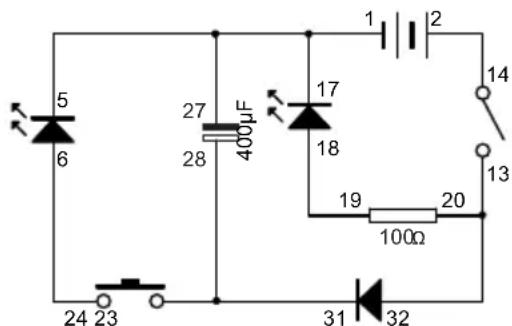

12.10 EXPERIMENTO 10 - Descarga de diodos e condensadores

Sequência de cablagem

2-14, 13-32-20, 19-18, 17-1-5-27, 28-31-23, 24-6

5 6 27 400μF 28 17 18 19 100Ω 20 13 14 31 32 24 23

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Ligar o interrutor principal. O LED vermelho acende-se. A corrente que flui através do díodo carregará o condensador ao mesmo tempo.
• Ao premir o interrutor de pressão, o LED amarelo acende-se. Solte o interrutor de pressão para que o LED amarelo se desligue.
• Desligue agora o interrutor principal. O LED vermelho apaga-se. Se premir o interrutor de pressão neste momento, o LED amarelo acende-se por um breve momento devido à libertação da carga eléctrica

User manual

armazenada no condensador. No entanto, o LED vermelho não se acenderá, porque o diodo bloqueou a corrente do condensador, que está na direção oposta.

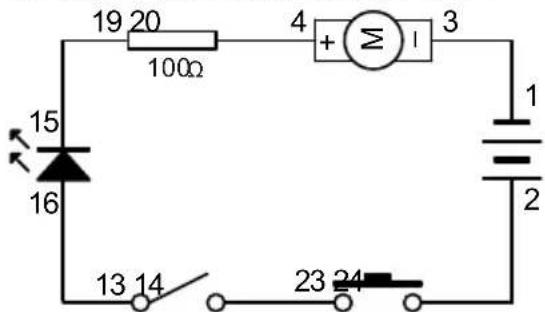

12.11 EXPERIMENTAÇÃO 11 - Circuito "AND Gate" para LED

Sequência de cablagem

2-24, 23-14, 13-16, 15-19, 20-4, 3-1

19 20 100Ω 4 + Σ I 3 15 16 1 2 13 14 23 24

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Se apenas ligar o interrutor principal ou apenas premir o interrutor de pressão, o LED não se acende.
• Se ligar o interrutor principal E premir simultaneamente o interrutor de pressão, o LED acende-se.
• Isto é conhecido como "porta AND". Ambos os interruptores têm de estar ligados para ativar o LED.

12.12 EXPERIMENTAÇÃO 12 - Circuito "OR Gate" para LED

Sequência de cablagem

24-142-, 13-23-16, 15-19, 20-4, 3-1,

19 20 100Ω 4 + Σ I 3 15 16 23 24 13 14 1 2

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Para acender o LED, pode premir o interrutor de pressão OU ligar o interrutor principal.
• Isto é conhecido como "OR Gate". Ligar um dos interruptores OU ligar ambos os interruptores activará o LED.

12.13 EXPERIMENTAÇÃO 13 - Circuito "NOT Gate" para LED (com bola flutuante para maior emoção)

Sequência de cablagem

2-14-16, 15-20, 19-13-4, 3-1

13 14 4 + Σ I 3 19 20 100Ω 16 15 1 2

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• O LED acende-se automaticamente mesmo que o interrutor principal esteja desligado.
• Quando se liga o interrutor principal, o LED desliga-se.
• Para o LED, isto é conhecido como "NOT Gate" - o LED acende-se quando o interrutor está desligado. O LED está desligado quando o interrutor está ligado.
• Como elemento extra de diversão, o ventilador sopra quando o LED está desligado!

NÃO A = B
A	B
1	0
0	1

12.14 EXPERIMENTAÇÃO 14 - Circuito "NAND Gate" para LED (com bola flutuante para maior emoção)

Sequência de cablagem

2-14-16, 15-20, 13-23, 24-19-4, 3-1

23 24 13 14 4 + Σ I 3 19 20 100Ω 16 15 1 2

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• O LED acende-se automaticamente.
• O LED só será desligado quando o interrutor de pressão e o interrutor principal estiverem ligados. A isto chama-se "porta NAND".
• A "porta NAND" é exatamente o oposto da "porta AND".
• Como elemento extra de diversão, o ventilador sopra quando o LED está desligado!

A NAND B = C
A	B	C
0	0	1
1	0	1
0	1	1
1	1	0

User manual

12.15 EXPERIMENTAÇÃO 15 - Circuito "NOR Gate" para LED (com bola flutuante para dar mais emoção)

Sequência de cablagem

-24-142-16, 15-20, 19-23-13-4, 3-1

13 14 23 24 4 + Σ 1 3 19 20 100Ω 16 15 1 2

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• O LED acende-se automaticamente.
• Quando o interrutor principal e o interrutor de pressão estão desligados, o LED acende-se. Quando o interrutor principal ou o interrutor de pressão está/estão ligados, o LED apaga-se. Isto é conhecido como "NOR Gate".
• A "porta NOR" é exatamente o oposto da "porta OR".
• Como elemento extra de diversão, o ventilador sopra quando o LED está desligado!

A NOR B = C
A	B	C
0	0	1
1	0	0
0	1	0
1	1	0

12.16 EXPERIMENTAÇÃO 16 - Uma demonstração simples do sensor de luz

Sequência de cablagem

2-34, 33-16, 15-13, 14-1

2 1 14 13 34 33 16 15

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Ligar o interrutor principal. Poderá notar que o LED se acende muito fracamente. Isto indica que apenas uma quantidade muito pequena de corrente está a passar por ele. Depende da intensidade da luz que incide sobre o sensor de luz. Se fizer esta experiência num local mais escuro, o LED pode não se acender de todo.
• Se utilizar uma lanterna para iluminar o sensor de luz, pode ver que o LED se ilumina intensamente. Isto acontece porque quando há mais luz, mais corrente poderá passar pelo sensor de luz e acender o LED.

User manual

12.17 EXPERIMENTO 17 - Uma demonstração simples de uma função do transístor PNP

Sequência de cablagem

2-7, 9-16, 8-34, 33-15-13, 14-1

34 33 8 9 7 2 1 14 13 16 15

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Ligar o interrutor principal. Desta vez, mesmo com uma pequena quantidade de luz, o LED acender-seá intensamente!
• Isto deve-se ao facto de, neste circuito, o transístor PNP ser a verdadeira porta de entrada para o LED, e o sensor de luz funcionar apenas como um interrutor para abrir a porta de entrada! Quando a parte superior do circuito não está ligada, não há corrente a passar pelo "Emissor" para a "Base" do transístor. Assim, a porta de entrada do "Emissor" para o "Coletor" está fechada. Quando a luz incide sobre o sensor de luz, o circuito superior é ligado; uma quantidade muito pequena de corrente passa através do "Emissor" para a "Base", e então a porta do "Emissor" para o "Coletor" é aberta! A corrente eléctrica da bateria pode então fluir através do transístor para o LED e, por conseguinte, o LED acende-se brilhantemente! Este circuito faz com que o sensor de luz se torne um interrutor sensível para detetar a luz.

12.18 EXPERIMENTO 18 - Uma demonstração simples de uma função do transístor NPN

Sequência de cablagem

2-34-16, 15-12, 11-33, 10-13, 14-1

34 33 2 1 14 13 10 12 11 16 15

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Ligar o interrutor principal. Mais uma vez, desta vez, mesmo com uma pequena quantidade de luz, o LED acender-se-á intensamente!
• Isto é praticamente o mesmo que no caso do transístor PNP. São apenas as polaridades do transístor que estão invertidas.

User manual

12.19 EXPERIMENTAÇÃO 19 - Iluminação retardada do LED

Sequência de cablagem

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Ligar o interrutor principal. Devido ao condensador, o LED não se acende imediatamente. O LED acende-se passado algum tempo.

NOTA: Se a experiência não funcionar, pode ser necessário "descarregar" o condensador primeiro. Para "descarregar", ligue qualquer fio a 21-22 durante um segundo. Desta forma, a eletricidade armazenada no condensador será "descarregada" e a experiência poderá voltar a funcionar.

12.20 EXPERIMENTAÇÃO 20 - LED de extinção retardada

Sequência de cablagem

2-14, 13-7-30-24, 23-22-25, 26-11, 12-29-8, 9-6, 5-10-21-1

24 23 10kΩ 25 26 22 100μF 30 100kΩ 29 8 7 9 12 10 6 5 13 14 2 1

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Ligar o interrutor principal.
• Ao premir o interrutor de pressão, o LED acende-se.
• Depois de soltar o interrutor de pressão, basta esperar algum tempo e ver. O LED apagar-se-á gradualmente.

User manual

12.21 EXPERIMENTAÇÃO 21 - Insuflador de controlo da luz (tipo luz)

Sequência de cablagem

2-7-34, 33-30-11, 12-8, 9-4, 3-10-29-13, 14-1

34 33 100kΩ 29 30 11 12 10 8 7 9 4 + M - 3 2 1 14 13

- Efetuar todas as ligações eléctricas conforme indicado na sequência.

- Ligar o interrutor principal. O ventilador sopra.

- Se tapar o sensor de luz, o ventilador ficará mais fraco ou deixará mesmo de funcionar. Retire-o para retomar o funcionamento.

12.22 EXPERIMENTAÇÃO 22 - Insuflador de controlo da luz (tipo escuro)

Sequência de cablagem

2-7-30, 29-34-11, 12-8, 9-4, 3-10-33-13, 14-1

30 100kΩ 29 8 7 9 11 12 4 + M - 3 34 33 2 1 14 13

- Efetuar todas as ligações eléctricas conforme indicado na sequência.

- Ligar o interrutor geral. Cubra o sensor de luz e o ventilador soprará.

- Se o sensor de luz for descoberto, o ventilador tornar-se-á mais fraco ou deixará mesmo de funcionar.

User manual

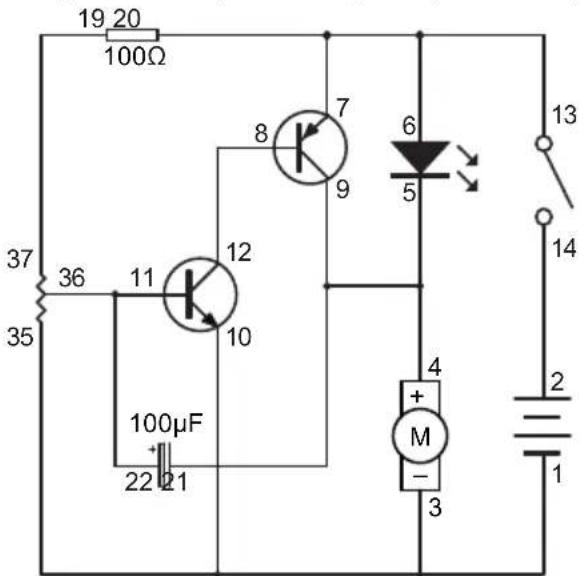

12.23 EXPERIMENTAÇÃO 23 - Alternância entre LED e ventilador

Sequência de cablagem

2-14, 13-6-7-20, 5-4-9-21, 8-12, 11-36-22, 1-3-35-10, 19-37

19 20 100Ω 37 36 11 12 35 10 100μF 22 21 8 7 9 6 5 4 + M - 3 13 14 2 1

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Ligar o interrutor principal e tentar ajustar lentamente a resistência variável.
• O LED e o ventilador serão activados alternadamente.
• A frequência alternada para ambos os dispositivos depende do valor definido da resistência variável.

12.24 EXPERIMENTAÇÃO 24 - Ventilador de velocidade regulável

Sequência de cablagem

• Efetuar todas as ligações eléctricas conforme indicado na sequência.
• Ligar o interrutor principal.
• Ajustando a resistência variável, é possível ajustar a potência de sopro do ventilador.

User manual

12.25 EXPERIMENTAÇÃO 25 - Indicador de ligação

Sequência de cablagem

2-13, 14-16-20-26, 25-24, 15-18-19-12, 23-11-30, 29-10-17-1

25 26 10KΩ 24 23 100Ω 20 19 16 15 14 13 12 11 10 30 100KΩ 29 18 17 2 1

- Efetuar todas as ligações eléctricas conforme indicado na sequência.

- Ligar o interrutor principal. O LED vermelho acende-se, mas o LED azul não.

- Prima o interrutor de pressão. O LED azul acende-se e o LED vermelho apaga-se.

- Solte o interrutor de pressão. O LED vermelho acende-se novamente e o LED azul apaga-se.

- Este princípio pode ser utilizado para indicar a interrupção/ligação de um circuito: Quando a porta, a porta do carro ou a janela está fechada, é como se o interrutor de pressão estivesse a ser premido, pelo que o LED azul se acende e o LED vermelho não. Quando a porta, a porta do carro ou a janela é aberta, é como se o interrutor de pressão fosse libertado, pelo que o LED vermelho se acende e o LED azul se apaga.

12.26 EXPERIMENTAÇÃO 26 - Controlo manual do ventilador de paragem e retoma

Sequência de cablagem

2-7-30-24, 23-26-22, 21-29-11, 12-8, 9-4, 3-10-25-13, 14-1

24 23 100μF 22 21 26 10KΩ 25 30 100KΩ 29 11 12 10 8 7 9 4 + M - 3 14 13 2 1

- Efetuar todas as ligações eléctricas conforme indicado na sequência.

- Ligar o interrutor principal. Passado algum tempo, o ventilador soprará.

User manual

• Prima o interrutor de pressão, e a velocidade de sopro será alterada durante algum tempo. Não solte o interrutor de pressão, e a velocidade voltará gradualmente à velocidade de sopro original.
• Em seguida, solte o interrutor de pressão. O ventilador pára durante algum tempo. Depois de esperar algum tempo, o ventilador volta a funcionar como no início da experiência!

© AVISO DE DIREITOS DE AUTOR

Os direitos de autor deste manual são propriedade da Velleman nv. Todos os direitos mundiais reservados. Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou reduzida para qualquer meio eletrónico ou outro sem o consentimento prévio por escrito do detentor dos direitos de autor.

MANUALE D'USO

1. Introduzione

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

- qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;

- no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

- todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;

- consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

- todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização; - todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

- todas as reparações ou modificações efectuadas por terceiros sem a autorização de SÁ Velleman®;

- despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

- qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

- dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

- qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.

IT
