MANUAL DE USUARIO KNS120 VELLEMAN
A todos los residentes en la Unión Europea
Información medioambiental importante sobre este producto
Este símbolo en el aparato o en el embalaje indica que la eliminación del aparato después de su ciclo de vida podría dañar el medio ambiente. No deseche el aparato (ni las pilas) como residuos urbanos sin clasificar; debe llevarlo a una empresa especializada para su reciclaje. Este aparato debe devolverse a su distribuidor o a un servicio de reciclaje local. Respete las normas medioambientales locales.
En caso de duda, póngase en contacto con las autoridades locales de eliminación de residuos.
Gracias por elegir Velleman. Lea detenidamente el manual antes de poner en servicio este aparato. Si el aparato ha resultado dañado durante el transporte, no lo instale ni lo utilice y póngase en contacto con su distribuidor.
2. Instrucciones de seguridad
Lea y comprenda este manual y todas las señales de seguridad antes de utilizar este aparato.
Peligro de asfixia por piezas pequeñas. No apto para niños menores de 3 años.
8+
Edad recomendada: +.
- Este producto está destinado al uso con fines educativos en escuelas y otros contenidos pedagógicos bajo la vigilancia de un instructor adulto, como equipos científicos.
- Protéjalo de la lluvia, la humedad, las salpicaduras y el goteo de líquidos, los golpes y el maltrato, el calor extremo y el polvo.
3. Advertencia
Se requiere la supervisión y asistencia de un adulto.
Esta unidad sólo debe ser utilizada por niños mayores de 8 años.
No apto para niños menores de 3 años debido a las piezas y componentes de pequeño tamaño - PELIGRO DE INGESTIÓN POR ASfixia.
Lea y siga todas las instrucciones del manual antes de utilizarlo.
Este juguete contiene piezas pequeñas y puntas afiladas funcionales en los componentes. Mantener fuera del alcance de niños menores de 3 años.
Se necesitan 2 pilas de tamaño AA (no incluidas).
Conserve la información y este manual para futuras consultas.
Se incluyen instrucciones para los padres que deben respetarse.
No utilizar cerca del oído. El uso incorrecto puede dañar el oído.
4. Precaución
Antes de poner en marcha cualquier experimento, compruebe y asegúrese de que todas las conexiones de cableado que ha realizado son correctas antes de insertar las pilas y encender la unidad, ya que un fallo puede provocar daños en los componentes o en la placa de circuitos de la unidad.
Una vez finalizado el experimento, asegúrate de que las pilas están desconectadas y apaga la unidad antes de retirar los cables.
No aplique al experimento otros componentes o piezas que no sean los suministrados con este kit.
User manual
El juguete no debe conectarse a más fuentes de alimentación de las recomendadas.
El pelo puede enredarse si la cabeza del niño está demasiado cerca de la unidad motorizada de este juguete.
Este juguete contiene puntas afiladas funcionales en los cables y conductores de los componentes, por lo que debe manipularse con cuidado.
5. Directrices generales
- Consulte la garantía de servicio y calidad de Velleman® en las últimas páginas de este manual.
- Toda modificación del aparato está prohibida por razones de seguridad. La garantía no cubre los daños causados por modificaciones realizadas por el usuario en el aparato.
- Utilice el aparato sólo para los fines previstos. El uso no autorizado del aparato anulará la garantía.
- Los daños causados por la inobservancia de determinadas directrices de este manual no están cubiertos por la garantía y el concesionario no aceptará responsabilidad alguna por los defectos o problemas resultantes.
- Ni Velleman group nv ni sus distribuidores podrán ser considerados responsables de ningún daño (extraordinario, fortuito o indirecto) - de cualquier naturaleza (financiera, física...) derivado de la posesión, utilización o avería de este producto.
- Conserve este manual para futuras consultas.
6. Descripción del producto
Nos complace darle la bienvenida para que pruebe este kit de circuito electrónico listo para usar, adecuado para niños a partir de 8 años. "Te sorprenderá" lo que puedes aprender, ya que el experimento es un concepto realista de la electrónica y la electricidad. Definitivamente le permitirá aprender acerca de los componentes electrónicos necesarios, circuitos y teorías, así como los principios básicos de la electrónica - electricidad, voltaje, corriente, resistencia, magnetismo, otros circuitos eléctricos y teorías.
No pasa nada si no tienes conocimientos de electrónica y no entiendes del todo cómo funcionan todos los experimentos. Una vez que empieces, podrás ampliar tus conocimientos a través de la experimentación y tal vez probando algunos experimentos interesantes por tu cuenta.
Este kit de circuitos electrónicos contiene más de 25 experimentos, y está inteligentemente diseñado para que la unidad de placa de circuito principal tenga todos los componentes electrónicos relevantes incluidos. Todo lo que tienes que hacer es simplemente conectar los cables de acuerdo con la secuencia de cableado de cada experimento y seguir los pasos uno por uno. Una vez conectado, el circuito se activará y funcionará.
Recuerda que no se trata de un experimento puntual. Cuanto más tiempo dediques a construir los experimentos, mejores conocimientos adquirirás. Nunca te aburrirás, sino que te comprometerás totalmente, ya que descubrirás más experimentos nuevos y emocionantes durante unos cuantos años...
EXPERIMENTOS
- Soplador (Bola flotante)
- Circuito LED sencillo
- Dos LED en conexión paralela
- Tres LED en conexión paralela
- Soplador (bola flotante) y LED con interruptores separados
- Funcionamiento básico del circuito de LED
- Demostración de resistencia y corriente
- Demostración de la resistencia variable
- Demostración de la función del condensador
- Descarga de diodos y condensadores
- Circuito "AND Gate" para LED
- Circuito "OR Gate" para LED

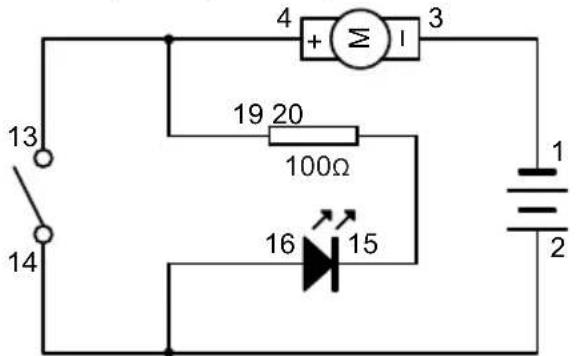

- Circuito "NOT Gate" para LED (con bola flotante para mayor emoción)
- Circuito "NAND Gate" para LED (con bola flotante para más emoción)

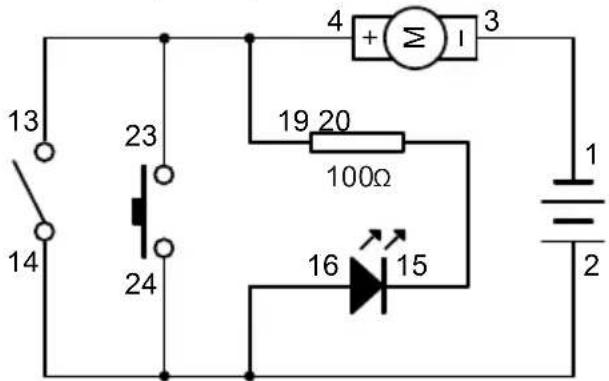

- Circuito "NOR Gate" para LED (con bola flotante para más emoción)
User manual

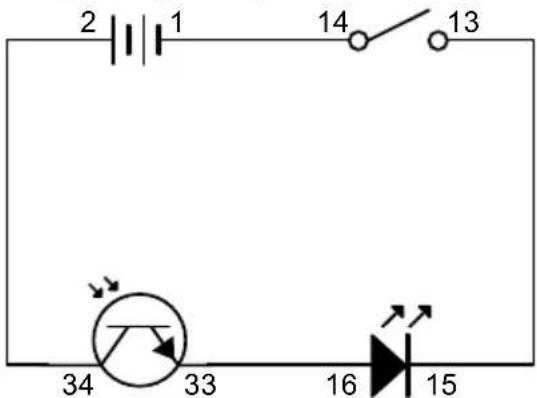

- Una demostración sencilla del sensor de luz

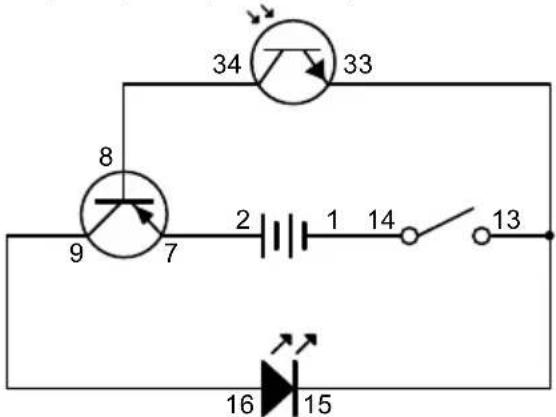

- Demostración sencilla de una función del transistor PNP
- Demostración sencilla de una función del transistor NPN
- LED de encendido retardado

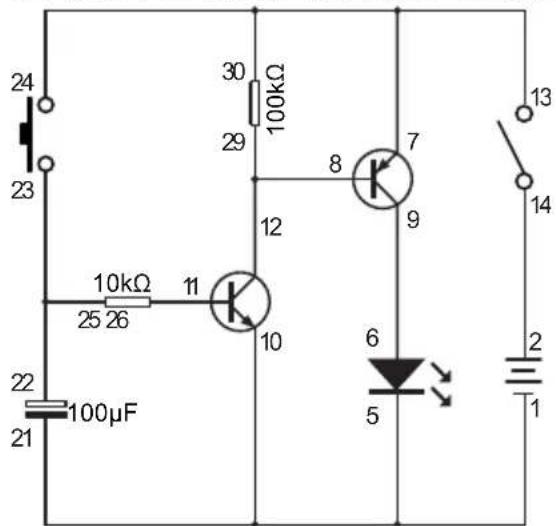

- LED de extinción retardada
- Soplador de control de luz (tipo de luz)
- Soplador de control de luz (tipo oscuro)
- Alternancia de LED y soplador
- Soplador de velocidad regulable
- Indicador de conexión

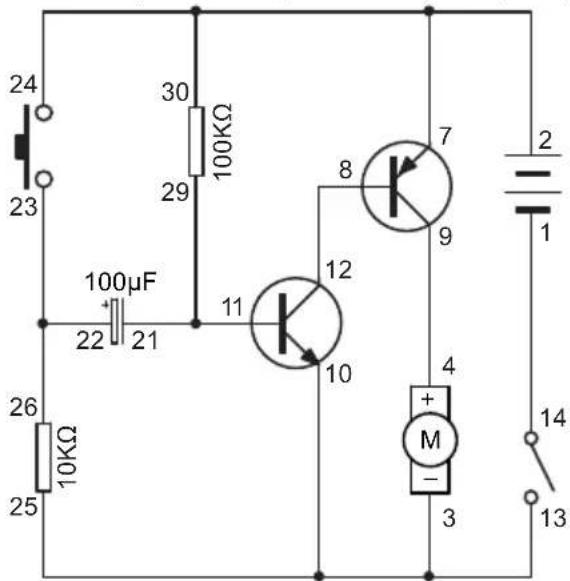

- Soplador de parada y reanudación de control manual
7. Glosario
Amplificador - Circuito electrónico que amplifica la señal que se le envía. El componente amplificador puede ser un transistor, un tubo de vacío o un dispositivo magnético apropiado.
Batería - Fuente de energía. Contiene sustancias químicas que reaccionan químicamente para producir electricidad cuando se conecta un circuito.
Capacitancia - Medida de la capacidad de un condensador para almacenar carga eléctrica.
Condensador - Dispositivo formado por dos conductores separados por un aislante. Está diseñado para almacenar carga eléctrica o como filtro en un circuito.
CI (Circuito Integrado) - Pequeño dispositivo electrónico fabricado con material semiconductor y que se utiliza en diversos aparatos, como microprocesadores, equipos electrónicos y automóviles.
Sensor de luz - Existen diferentes tipos de sensores de luz. El que se utiliza aquí es un fototransistor. Cuando la luz incide sobre él, es como un interruptor conectado y así se permite el paso de corriente a través de él.
Diodo - Dispositivo utilizado en circuitos eléctricos para permitir que una corriente eléctrica fluya en una dirección y bloquearla en la dirección inversa.
Micrófono - Dispositivo que convierte el sonido en una señal eléctrica.
Motor - Dispositivo que convierte la energía eléctrica en movimiento mecánico.
LED (diodo emisor de luz) - Un diodo emite luz cuando pasa corriente a través de él.
Resistencia - Medida del grado en que un objeto se opone a que una corriente eléctrica lo atraviese.
Resistor - Dispositivo diseñado para poseer resistencia.
Altavoz - Dispositivo que transforma las señales eléctricas en sonido.
Interruptor - Dispositivo para abrir y cerrar la fuente de alimentación de un circuito.
Transistor - Dispositivo semiconductor que amplifica una señal y abre o cierra un circuito.
Tabla de verdad - Es una tabla matemática utilizada para calcular lógicamente los valores de la explicación lógica y como procedimiento de decisión.
Resistencia variable - Un tipo de resistencia y un dispositivo de resistencia ajustable en el circuito electrónico / eléctrico.
Cable - Conductor de electricidad. Conectar un cable es como crear una vía por la que fluye la electricidad.
8. Información sobre la batería
Utiliza 2 pilas AA de 1,5 V (no incluidas).
Para obtener el mejor rendimiento, utilice siempre pilas nuevas y quítelas cuando no las utilice.
Las pilas deben insertarse con la polaridad correcta.
Las pilas no recargables no deben recargarse.
Las pilas recargables sólo deben cargarse bajo la supervisión de un adulto.
Las pilas recargables deben extraerse del juguete antes de cargarlas.
No se deben mezclar distintos tipos de pilas o pilas nuevas y usadas.
Las pilas gastadas deben retirarse del juguete.
Los terminales de alimentación no deben cortocircuitarse.
Sólo deben utilizarse pilas del mismo tipo o equivalentes.
No arroje las pilas al fuego.
No mezcle pilas viejas y nuevas.
No mezcle pilas alcalinas, de carbono-zinc y recargables.
User manual
9. Secuencia de cableado y conexión
Asegúrese de que todos los cables están correctamente conectados a los terminales de resorte numerados de la unidad de la placa de circuito principal, tal como se indica en la secuencia de cableado de cada experimento. Doble el terminal de resorte e inserte la parte brillante expuesta del conductor del cable en el terminal de resorte. Asegúrese de que el cable esté bien conectado al terminal de resorte. Por ejemplo, si la secuencia de cableado es 4-33, 1-10-32-35, 2-12, entonces conecte un cable entre el terminal de resorte 4 y 33; y luego conecte un cable entre el terminal de resorte 1 y 10, y un cable entre el terminal de resorte 10 y 32, y un cable entre el terminal de resorte 32 y 35; y finalmente conecte un cable entre el terminal de resorte 2 y 12. Esto es sólo un ejemplo de referencia, no una conexión exacta del circuito en el experimento.
Si el circuito no funciona, puede comprobar si la conexión entre el cable y el terminal de resorte no está bien conectada o si la parte de plástico aislante de un cable está insertada en el terminal de resorte.
10. Característica del componente
En este kit de experimentos, aprenderás teoría básica de circuitos, características del condensador, CI (circuito integrado), LED (diodo emisor de luz), sensor de luz, resistencia y transistor. Podrás aprender que cuando el transistor y el condensador trabajan juntos, se pueden hacer varios efectos de luz y sonido en diferentes conexiones de circuitos.
El condensador es un dispositivo formado por dos conductores separados por un aislante. Está diseñado para almacenar carga eléctrica o como filtro en un circuito. Es un componente de uso común en circuitos electrónicos y eléctricos como dispositivo de almacenamiento de energía o como dispositivo de filtro para filtrar señales electrónicas ruidosas o de frecuencias inútiles. Existen varios tipos de condensadores diseñados para diferentes aplicaciones en circuitos electrónicos y eléctricos.
Un CI (Circuito Integrado) es un pequeño dispositivo electrónico fabricado con semiconductores que se utiliza en diversos aparatos, como microprocesadores, equipos electrónicos y automóviles. El CI está formado por un gran número de transistores en un "chip" (silicio). En la actualidad es un componente fundamental y de uso común en una gran variedad de aplicaciones, desde juguetes y productos domésticos hasta equipos de última generación.
El LED (diodo emisor de luz) es un diodo que emite luz cuando lo atraviesa la corriente eléctrica. Los LED tienen varios colores de luz que dependen del tipo de materiales semiconductores utilizados. Es un dispositivo muy utilizado en aparatos de iluminación domésticos y de vehículos.
User manual
LED (diodo emisor de luz)
anode
Cathode
Símbolo del
circuito
El sensor de luz es un dispositivo que reacciona a la luz. Existen diferentes tipos de sensores de luz. El que se utiliza aquí es un fototransistor. Cuando no hay luz, la corriente eléctrica no puede pasar a través de él. Por lo tanto, es como un interruptor apagado. Cuando hay luz que incide sobre él, la corriente eléctrica puede pasar a través de él. Entonces es como un interruptor que se enciende. De esta forma se puede crear un circuito de control de la luz.
Símbolo del circuito
User manual

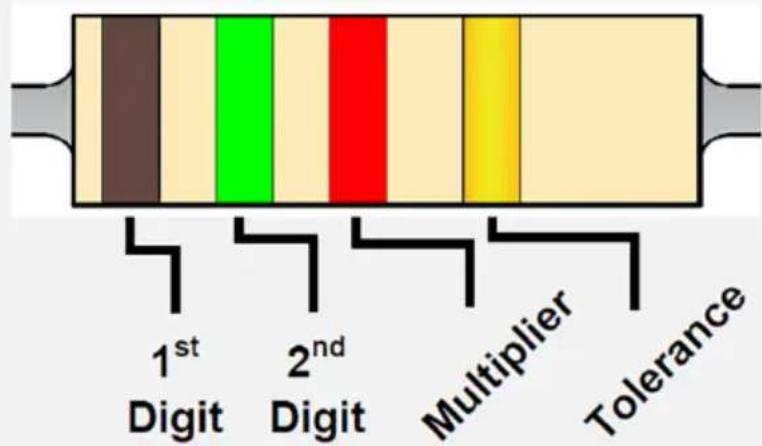

La resistencia utiliza anillos de diferentes colores para representar el valor (resistencia). Los anillos 1 y 2 representan el dígito. El 3er anillo representa el multiplicador como se muestra en la tabla. El 4° anillo representa la tolerancia, es decir, la precisión de la resistencia. Ejemplo: Los anillos de color son Marrón, Rojo, Marrón y Dorado lo que representa que la resistencia es de 120 ohm, tolerancia 5% (Ω).
Código de identificación del color
El transistor es un dispositivo semiconductor que se utiliza para amplificar una señal y para abrirla o cerrarla en un circuito. Existen dos tipos de transistores, NPN y PNP, con un símbolo de circuito similar. El transistor es un dispositivo fundamental utilizado habitualmente en los equipos electrónicos modernos. Tiene la respuesta más rápida y la acción más precisa como amplificador y dispositivo de conmutación, y puede actuar como dispositivo/componente individual o como parte de un CI (Circuito Integrado). Los CI están formados por entre mil y un millón de transistores.
Si ya has leído la información anterior y te gustaría comprender mejor los conocimientos sobre circuitos eléctricos, así como la utilidad de sus componentes, vamos a realizar los siguientes experimentos.
User manual
El motor es un dispositivo que produce un movimiento giratorio cuando se suministra electricidad. Por analogía, la batería es como una bomba que bombea agua a través de las pilas (cables). Cuando se conecta un circuito, la electricidad puede fluir a través de él. La electricidad que fluye se denomina corriente. Una corriente es el flujo de cargas eléctricas. La cantidad de corriente es la cantidad de carga eléctrica que fluye por el cable en un segundo.
Otro término común que oímos a menudo sobre la electricidad es el voltaje. La tensión se refiere a la energía eléctrica por unidad de carga. Es la energía eléctrica que transporta cada unidad de carga eléctrica.
Soplador:
Secuencia de cableado
2-14, 13-4, 1-3
- Conecte el interruptor principal.
- ¡El soplador está en marcha! Coloca la bola en el aire para verla flotar.
Secuencia de cableado
2-6, 5-14, 13-1
- Conecte el interruptor principal.
- El LED se encenderá como iluminación.
12.3 EXPERIMENTO 3 - Dos LED conectados en paralelo
Secuencia de cableado
2-18-16, 17-15-13, 14-1
- Encienda el interruptor principal para que se enciendan los dos LED.
- Cuando apague el interruptor principal, se apagarán los dos LED.
User manual

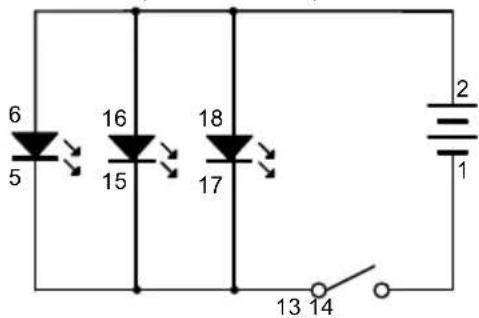

12.4 EXPERIMENTO 4 - Tres LED conectados en paralelo
Secuencia de cableado
2-18-16-6, 5-15-17-13, 14-1
- Encienda el interruptor principal para que se enciendan todos los LED.
- Cuando apague el interruptor principal, se apagarán todos los LED.

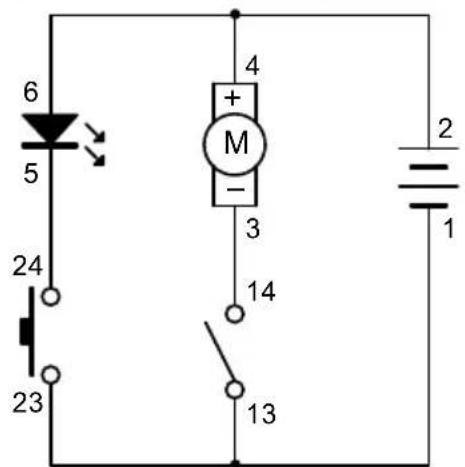

12.5 EXPERIMENTO 5 - Soplador (bola flotante) y LED con interruptores separados
Secuencia de cableado
2-4-6, 5-24, 3-14, 13-23-1
- Conecte el interruptor principal. El ventilador soplará.
- Presione el pulsador, el LED se encenderá.
- El ventilador y el LED se controlan mediante interruptores independientes. Por lo tanto, pueden encenderse y apagarse por separado.
User manual

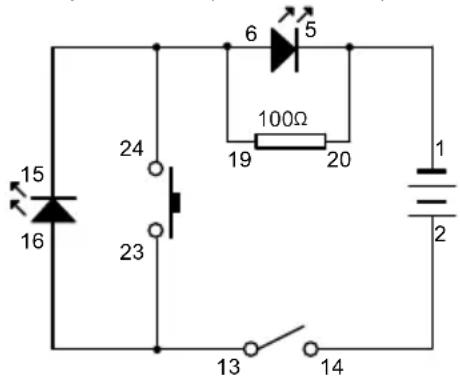

12.6 EXPERIMENTO 6 - Funcionamiento básico del circuito de LEDs
Secuencia de cableado
2-14, 13-16-23, 24-19-15-6, 5-20-1
- Encienda el interruptor principal. Verás que el LED pequeño se enciende, pero el grande no.
- Cuando pulses el interruptor, verás que el LED grande se enciende, pero el pequeño se apaga.

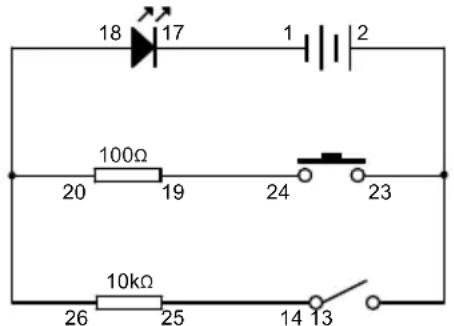

12.7 EXPERIMENTO 7 - Demostración de resistencia y corriente
Secuencia de cableado
2-23-13, 14-25, 24-19, 20-26-18, 17-1
- Conecte el interruptor principal. El LED se iluminará tenuemente.
- Desconecte el interruptor principal para apagarlo.
- Pulse el interruptor pulsador. El LED se iluminará con más intensidad.
- Dado que la trayectoria del interruptor principal tiene una resistencia mayor, la corriente que circula por ella será menor y, en consecuencia, el LED brillará menos. Por otro lado, la trayectoria del interruptor pulsador tiene una resistencia de menor resistencia, por lo que la corriente a través de esta trayectoria será mayor, y el LED será más brillante.
User manual
12.8 EXPERIMENTO 8 - Demostración de la resistencia variable
Secuencia de cableado
2-13, 14-35, 36-16, 15-1
- Conecte el interruptor principal.
- Ajustando la resistencia variable, se puede regular la cantidad de corriente en el circuito y, por tanto, modificar el brillo del LED.
12.9 EXPERIMENTO 9 - Demostración de la función del condensador
Secuencia de cableado
- Complete todas las conexiones de cableado como se indica en la secuencia.
- Conecta el interruptor principal. Parece que no ocurre nada. En realidad, el condensador se está cargando.
- Después de 1 ó 2 segundos, apague el interruptor principal. El condensador está cargado y almacena una pequeña cantidad de electricidad.
- Pulse el interruptor pulsador. La electricidad almacenada en el condensador se liberará inmediatamente y el LED se iluminará durante un breve instante.

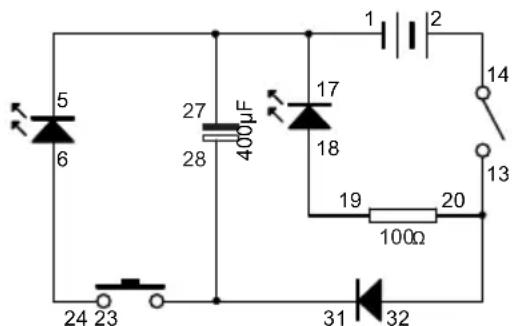

12.10 EXPERIMENTO 10 - Descarga de diodos y condensadores
Secuencia de cableado
2-14, 13-32-20, 19-18, 17-1-5-27, 28-31-23, 24-6
- Conecte el interruptor principal. El LED rojo se encenderá. La corriente que circula por el diodo cargará al mismo tiempo el condensador.
- Al pulsar el interruptor pulsador, se encenderá el LED amarillo. Suelte el interruptor pulsador para que el LED amarillo se apague.
- Desconecte ahora el interruptor principal. El LED rojo se apagará. Si pulsa el interruptor pulsador en este momento, el LED amarillo se encenderá durante un breve instante debido a la liberación de la carga
User manual
eléctrica almacenada en el condensador. Sin embargo, el LED rojo no se encenderá en absoluto porque el diodo ha bloqueado la corriente del condensador que va en sentido contrario.
Secuencia de cableado
2-24, 23-14, 13-16, 15-19, 20-4, 3-1
- Si sólo enciende el interruptor principal o sólo pulsa el interruptor pulsador, el LED no se encenderá.
- Si enciendes el interruptor principal Y pulsas a la vez el interruptor pulsador, se encenderá el LED.
- Esto se conoce como "compuerta AND". Ambos interruptores deben estar encendidos para activar el LED.
Secuencia de cableado
24-142-, 13-23-16, 15-19, 20-4, 3-1,
- Para encender el LED, puede pulsar el interruptor pulsador O encender el interruptor principal.
- Esto se conoce como "Puerta OR". Al encender cualquiera de los interruptores O al encender ambos interruptores se activará el LED.

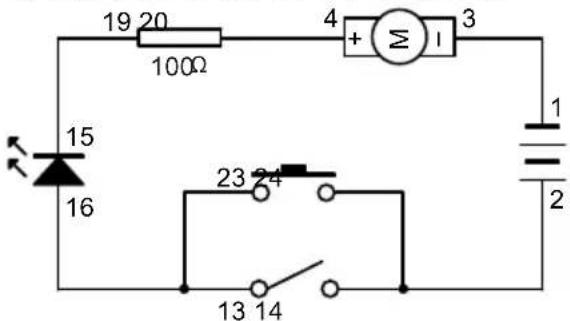

| A O B = C | ||
| A | B | C |
| 0 | 0 | 0 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 1 |
User manual
12.13 EXPERIMENTO 13 - Circuito "NOT Gate" para LED (con bola flotante para más emoción)
Secuencia de cableado
2-14-16, 15-20, 19-13-4, 3-1
- El LED se encenderá automáticamente aunque el interruptor principal esté apagado.
- Cuando encienda el interruptor principal, el LED se apagará.
- En el caso del LED, esto se conoce como "NO Gate": el LED se enciende cuando el interruptor está apagado. El LED se apaga cuando el interruptor está encendido.
- Como elemento de diversión adicional, el soplador soplará cuando el LED esté apagado.
| NOT A = B | |
| A | B |
| 1 | 0 |
| 0 | 1 |

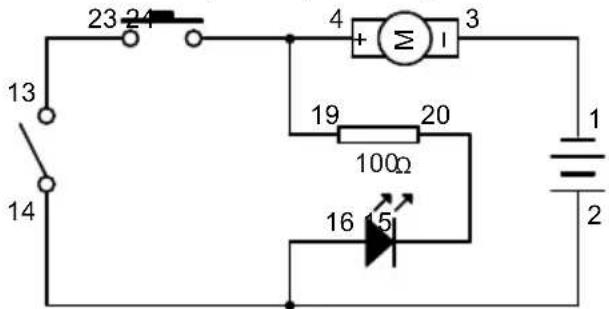

12.14 EXPERIMENTO 14 - Circuito "NAND Gate" para LED (con bola flotante para más emoción)
Secuencia de cableado
2-14-16, 15-20, 13-23, 24-19-4, 3-1
- El LED se encenderá automáticamente.
- El LED se apagará sólo cuando tanto el pulsador como el interruptor principal estén encendidos. Esto se denomina "puerta NAND".
- La "puerta NAND" es exactamente lo contrario de la "puerta AND".
- Como elemento de diversión adicional, el soplador soplará cuando el LED esté apagado.
| A NAND B = C | ||
| A | B | C |
| 0 | 0 | 1 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 0 |
User manual

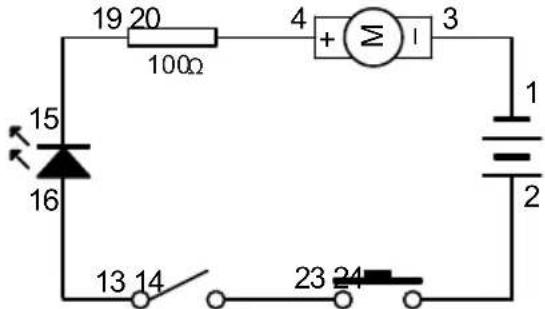

12.15 EXPERIMENTO 15 - Circuito "NOR Gate" para LED (con bola flotante para más emoción)
Secuencia de cableado
-24-142-16, 15-20, 19-23-13-4, 3-1
- El LED se encenderá automáticamente.
- Cuando el interruptor principal y el pulsador están apagados, el LED se ilumina. Cuando el interruptor principal o el pulsador están encendidos, el LED estará apagado. Esto se conoce como "NOR Gate".
- La "compuerta NOR" es exactamente lo contrario de la "compuerta OR".
- Como elemento de diversión adicional, el soplador soplará cuando el LED esté apagado.
| A NOR B = C | ||
| A | B | C |
| 0 | 0 | 1 |
| 1 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 1 | 0 |
12.16 EXPERIMENTO 16 - Una demostración sencilla del sensor de luz
Secuencia de cableado
2-34, 33-16, 15-13, 14-1
- Conecte el interruptor principal. Observará que el LED se ilumina muy débilmente. Esto indica que sólo fluye una cantidad muy pequeña de corriente a través de él. Depende de la intensidad de la luz que incide sobre el sensor de luz. Si realizas este experimento en un lugar más oscuro, es posible que el LED no se encienda en absoluto.
- Si iluminas el sensor de luz con una linterna, verás que el LED se enciende con más intensidad. Esto se debe a que cuando hay más luz, más corriente podrá pasar a través del sensor de luz e iluminar el LED.
User manual
12.17 EXPERIMENTO 17 - Demostración sencilla de una función del transistor PNP
Secuencia de cableado
2-7, 9-16, 8-34, 33-15-13, 14-1


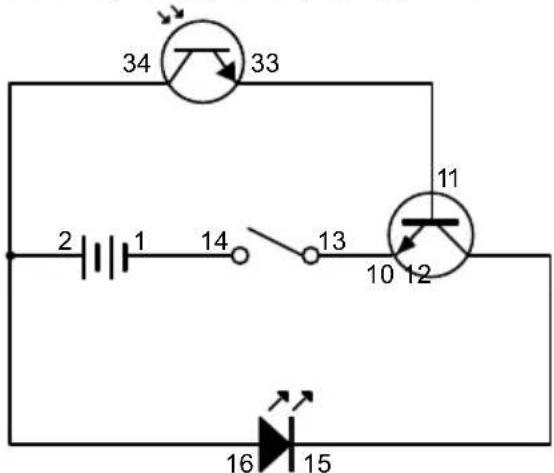

12.18 EXPERIMENTO 18 - Demostración sencilla de una función del transistor NPN
Secuencia de cableado
2-34-16, 15-12, 11-33, 10-13, 14-1
- Encienda el interruptor principal. De nuevo, esta vez incluso con una pequeña cantidad de luz, iel LED se iluminará intensamente!
- Es prácticamente igual que en el caso del transistor PNP. Sólo se invierten las polaridades del transistor.
User manual
12.19 EXPERIMENTO 19 - Encendido retardado del LED
Secuencia de cableado
- Complete todas las conexiones de cableado como se indica en la secuencia.
- Conecte el interruptor principal. Debido al condensador, el LED no se encenderá inmediatamente. El LED se encenderá al cabo de un rato.
NOTA: Si el experimento no funciona, es posible que primero tenga que "descargar" el condensador. Para "descargarlo", conecta cualquier cable al 21-22 durante un segundo. De esta forma la electricidad almacenada en el condensador se "descargará" y entonces el experimento podrá funcionar de nuevo.
12.20 EXPERIMENTO 20 - LED de extinción retardada
Secuencia de cableado
2-14, 13-7-30-24, 23-22-25, 26-11, 12-29-8, 9-6, 5-10-21-1
- Conecte el interruptor principal.
- Al pulsar el interruptor, se encenderá el LED.
- Después de soltar el pulsador, espere un rato y compruebe. El LED se apagará gradualmente.
User manual

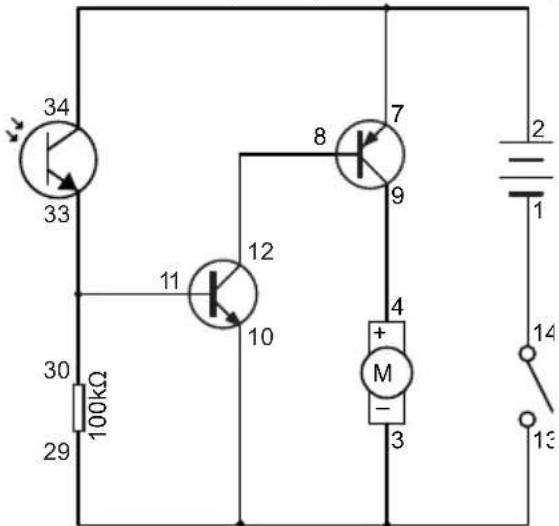

12.21 EXPERIMENTO 21 - Soplador de control de luz (tipo de luz)
Secuencia de cableado
2-7-34, 33-30-11, 12-8, 9-4, 3-10-29-13, 14-1
- Conecte el interruptor principal. El ventilador soplará.
- Si tapa el sensor de luz, el soplador se debilitará o incluso dejará de funcionar. Descúbralo para reanudar el funcionamiento.

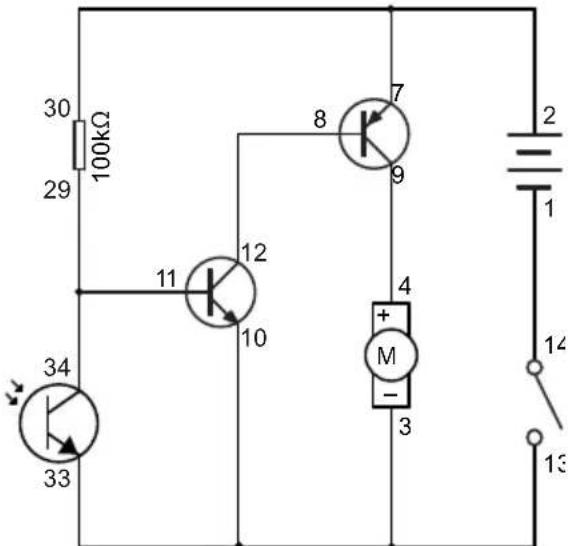

12.22 EXPERIMENTO 22 - Soplador de control de luz (tipo oscuro)
Secuencia de cableado
2-7-30, 29-34-11, 12-8, 9-4, 3-10-33-13, 14-1
- Encienda el interruptor principal. Tapa el sensor de luz y el soplador soplará.
- Destape el sensor de luz y el soplador se debilitará o incluso dejará de funcionar.
User manual

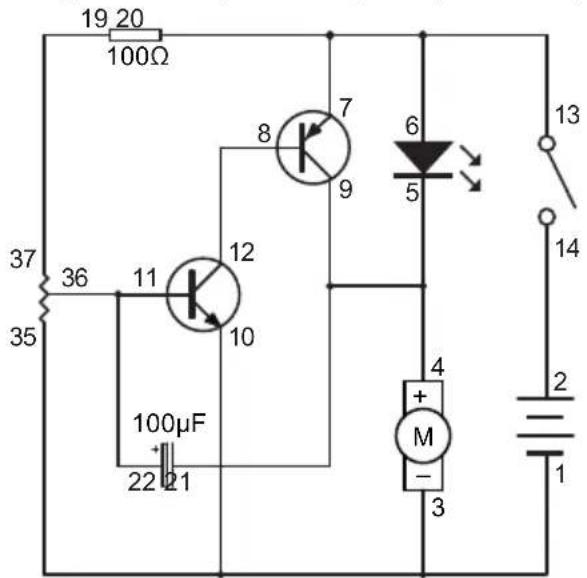

12.23 EXPERIMENTO 23 - Alternancia de LED y ventilador
Secuencia de cableado
2-14, 13-6-7-20, 5-4-9-21, 8-12, 11-36-22, 1-3-35-10, 19-37
- Encienda el interruptor principal e intente ajustar lentamente la resistencia variable.
- Tanto el LED como el ventilador se activarán alternativamente.
- La frecuencia alternativa de ambos dispositivos depende del valor ajustado de la resistencia variable.
12.24 EXPERIMENTO 24 - Soplador de velocidad regulable
Secuencia de cableado
- Complete todas las conexiones de cableado como se indica en la secuencia.
- Conecte el interruptor principal.
- Ajustando la resistencia variable, se puede regular la potencia de soplado del soplador.
User manual

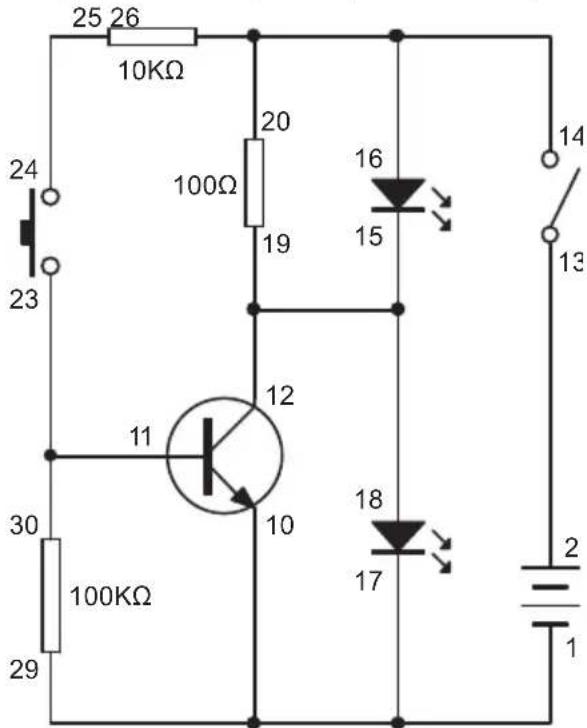

12.25 EXPERIMENTO 25 - Indicador de conexión
Secuencia de cableado
2-13, 14-16-20-26, 25-24, 15-18-19-12, 23-11-30, 29-10-17-1
- Encienda el interruptor principal. El LED rojo se encenderá, pero el azul no.
- Pulse el interruptor pulsador. El LED azul se encenderá y el LED rojo se apagará.
- Suelte el pulsador. El LED rojo se encenderá de nuevo y el LED azul se apagará.
- Este principio puede utilizarse para indicar la ruptura/conexión del circuito: Cuando se cierra la puerta, la puerta del coche o la ventanilla, es como si se pulsara el interruptor, por lo que el LED azul se enciende y el LED rojo no. Cuando se abre la puerta, la puerta del coche o la ventanilla, es como si se soltara el pulsador y, por lo tanto, el LED rojo se enciende y el LED azul se apaga.
User manual
12.26 EXPERIMENTO 26 - Soplador de parada y reanudación de control manual
Secuencia de cableado
2-7-30-24, 23-26-22, 21-29-11, 12-8, 9-4, 3-10-25-13, 14-1
- Encienda el interruptor principal. Al cabo de un rato, el ventilador soplará.
- Presione el interruptor pulsador y la velocidad de soplado cambiará durante unos instantes. No suelte el interruptor pulsador, y la velocidad volverá gradualmente a la velocidad de soplado original.
- Y, a continuación, suelte el interruptor pulsador. El soplador se detendrá durante unos instantes. Después de esperar un rato, el soplador volverá a funcionar como al principio del experimento.
© AVISO DE COPYRIGHT
El copyright de este manual es propiedad de Velleman nv. Reservados todos los derechos en todo el mundo. Ninguna parte de este manual puede ser copiada, reproducida, traducida o reducida a ningún medio electrónico o de otro tipo sin el consentimiento previo por escrito del titular de los derechos de autor.
BEDIENUNGSANLEITUNG
1. Einführung
Garantía de servicio y calidad Velleman®
Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).
Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):
- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;
- Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.
Por consiguiente, están excluidos entre otras cosas:
- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;
- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada); - defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;
- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;
- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);
- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;
- daños causados por una protección insuficiente al transportar el aparato. - daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;
- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.
- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;
- Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;
- Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
- Cualquier gesto comercial no disminuye estos derechos.
La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
