BEDIENUNGSANLEITUNG KNS120 VELLEMAN

BEDIENUNGSANLEITUNG 84

INSTRUKCJA OBSŁUGI 105

MANUAL DO UTILIZADOR 126

MANUALE D'USO 147

CE

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen zu diesem Produkt

Dieses Symbol auf dem Gerät oder der Verpackung weist darauf hin, dass die Entsorgung des Geräts nach seinem Lebenszyklus die Umwelt schädigen könnte. Entsorgen Sie das Gerät (oder die Batterien) nicht als unsortierten Siedlungsabfall, sondern führen Sie es einem spezialisierten Unternehmen zum Recycling zu. Geben Sie das Gerät bei Ihrem Händler oder bei einem örtlichen Recyclingdienst ab. Beachten Sie die örtlichen Umweltvorschriften.

Wenden Sie sich im Zweifelsfall an Ihre örtliche Abfallentsorgungsbehörde.

Danke, dass Sie sich für Velleman entschieden haben! Bitte lesen Sie das Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Sollte das Gerät beim Transport beschädigt worden sein, installieren oder benutzen Sie es nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen und verstehen Sie diese Anleitung und alle Sicherheitshinweise, bevor Sie das Gerät benutzen.

Verschluckungsgefahr durch Kleinteile. Nicht für Kinder unter 3 Jahren geeignet.

8+

Empfohlenes Alter: +.

• Dieses Produkt ist für die Verwendung zu Bildungszwecken in Schulen und anderen pädagogischen Inhalten unter der Aufsicht eines erwachsenen Lehrers bestimmt, z. B. für wissenschaftliche Geräte.
• Schützen Sie das Gerät vor Regen, Feuchtigkeit, Spritzern und tropfenden Flüssigkeiten, Stößen und Missbrauch, extremer Hitze und Staub.

3. Warnung

Beaufsichtigung und Unterstützung durch Erwachsene ist erforderlich.

Dieses Gerät ist nur für Kinder ab 8 Jahren geeignet.

Nicht geeignet für Kinder unter 3 Jahren wegen kleiner Teile und Komponenten -

VERSTECKUNGSGEFAHR durch Verschlucken.

Lesen und befolgen Sie vor dem Gebrauch alle Anweisungen im Handbuch.

Dieses Spielzeug enthält kleine Teile und funktionelle scharfe Stellen an den Komponenten. Von Kindern unter 3 Jahren fernhalten.

Es werden 2 x Batterien der Größe AA benötigt (nicht im Lieferumfang enthalten).

Bitte bewahren Sie die Informationen und dieses Handbuch zum späteren Nachschlagen auf.

Hinweise für Eltern sind enthalten und müssen beachtet werden.

Nicht in der Nähe des Ohrs verwenden! Fehlgebrauch kann das Gehör schädigen.

4. Vorsicht

Bevor Sie ein Experiment starten, überprüfen Sie bitte, ob alle von Ihnen vorgenommenen Kabelverbindungen korrekt sind, bevor Sie die Batterien einlegen und das Gerät einschalten, da dies zu einer Beschädigung der Komponenten oder der Leiterplatte führen kann.

Wenn das Experiment beendet ist, vergewissern Sie sich, dass die Batterien abgeklemmt sind und schalten Sie das Gerät aus, bevor Sie die Kabel entfernen.

User manual

Verwenden Sie für das Experiment keine anderen Komponenten oder Teile als die, die mit diesem Kit geliefert wurden.

Das Spielzeug darf nicht an mehr als die empfohlene Anzahl von Netzteilen angeschlossen werden.

Die Haare können sich verfangen, wenn sich der Kopf des Kindes zu nahe an der motorisierten Einheit dieses Spielzeugs befindet.

Dieses Spielzeug enthält funktionsfähige scharfe Stellen an Bauteilanschlüssen und Drähten, die eine vorsichtige Handhabung erfordern.

5. Allgemeine Leitlinien

• Siehe die Velleman® Service- und Qualitätsgarantie auf den letzten Seiten dieses Handbuchs.
• Alle Veränderungen am Gerät sind aus Sicherheitsgründen verboten. Schäden, die durch vom Benutzer vorgenommene Änderungen am Gerät verursacht werden, fallen nicht unter die Garantie.
• Verwenden Sie das Gerät nur für den vorgesehenen Zweck. Bei nicht bestimmungsgemäßer Verwendung des Geräts erlischt die Garantie.
• Schäden, die durch Nichtbeachtung bestimmter Richtlinien in diesem Handbuch verursacht werden, fallen nicht unter die Garantie, und der Händler übernimmt keine Verantwortung für daraus resultierende Mängel oder Probleme.
• Weder die Velleman group nv noch ihre Händler können für Schäden (außergewöhnliche, zufällige oder indirekte) - gleich welcher Art (finanziell, physisch...), die sich aus dem Besitz, der Verwendung oder dem Ausfall dieses Produkts ergeben, verantwortlich gemacht werden.
• Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

6. Beschreibung des Produkts

Wir freuen uns, Sie zum Ausprobieren dieses gebrauchsfertigen elektronischen Schaltkreis-Bausatzes begrüßen zu dürfen, der für Kinder ab 8 Jahren geeignet ist. "Du wirst erstaunt sein, was du alles lernen kannst, denn das Experiment ist ein realistisches Konzept von Elektronik und Elektrizität. Es wird dir auf jeden Fall ermöglichen, die notwendigen elektronischen Komponenten, Schaltkreise und Theorien sowie die grundlegenden elektronischen Prinzipien - Elektrizität, Spannung, Strom, Widerstand, Magnetismus, andere elektrische Schaltkreise und Theorien - kennenzulernen.

Es ist in Ordnung, wenn Sie keine Kenntnisse über Elektronik haben und nicht ganz verstehen, wie alle Experimente funktionieren. Wenn du erst einmal angefangen hast, kannst du dein Verständnis durch Experimentieren aufbauen und vielleicht einige interessante Experimente selbst ausprobieren.

Dieser elektronische Schaltkreisbausatz enthält mehr als 25 Experimente und ist so konzipiert, dass die Hauptplatine alle relevanten elektronischen Komponenten enthält. Alles, was du tun musst, ist einfach die Drähte entsprechend der Verdrahtungsreihenfolge jedes Experiments anzuschließen und die Schritte nacheinander zu befolgen. Einmal angeschlossen, wird der Stromkreis aktiviert und funktioniert.

Denken Sie daran, dass es sich nicht um ein einmaliges Experiment handelt. Je mehr Zeit Sie mit dem Aufbau der Experimente verbringen, desto mehr Wissen werden Sie gewinnen. Du wirst dich nie langweilen, sondern immer wieder neue, spannende Experimente entdecken, und das über mehrere Jahre hinweg.

EXPERIMENTE

1. Gebläse (schwimmende Kugel)
2. einfache LED-Schaltung
3. zwei LEDs in Parallelschaltung
4. drei LEDs in Parallelschaltung
   5) Gebläse (schwimmende Kugel) und LED mit separaten Schaltern
5. grundlegende Funktionsweise von LEDs
6. die Demonstration von Widerstand und Strom
7. die Demonstration des variablen Widerstands
8. die Demonstration der Funktion des Kondensators
9. die Entladung von Dioden und Kondensatoren
10. "AND Gate"-Schaltung für LED

User manual

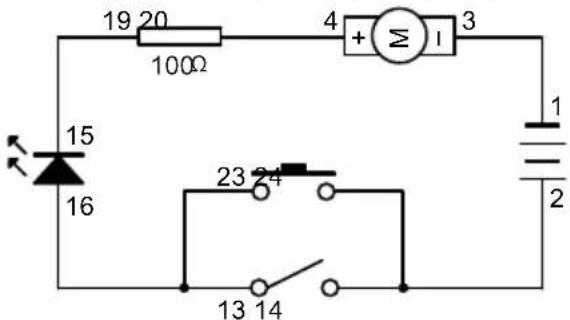

1. "ODER-Gatter"-Schaltung für LED

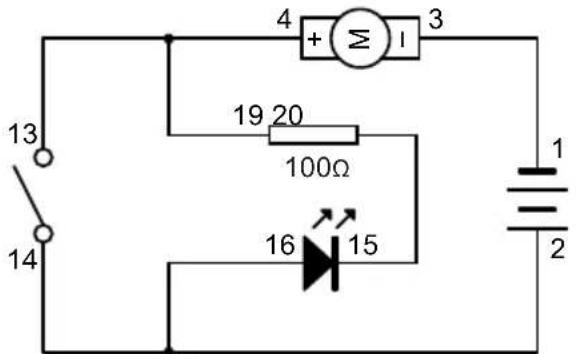

2. "NOT Gate"-Schaltung für LED (mit schwebender Kugel für zusätzliche Spannung)

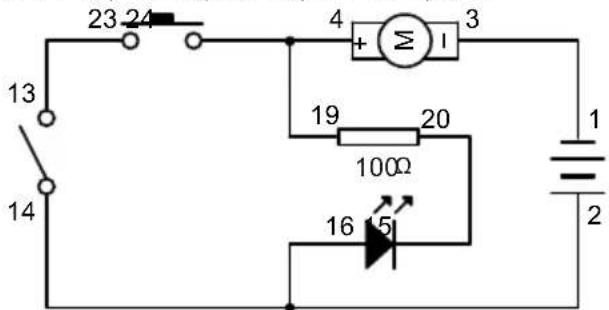

3. "NAND Gate"-Schaltung für LED (mit schwebender Kugel für zusätzliche Spannung)

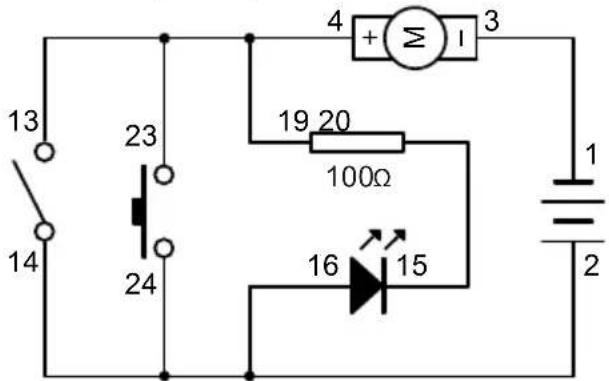

4. "NOR Gate"-Schaltung für LED (mit schwebender Kugel für zusätzliche Spannung)

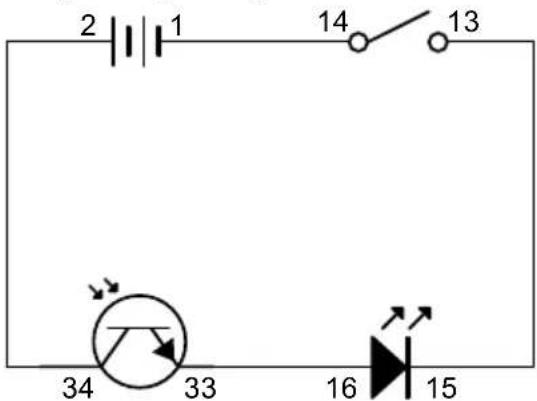

5. eine einfache Demonstration des Lichtsensors

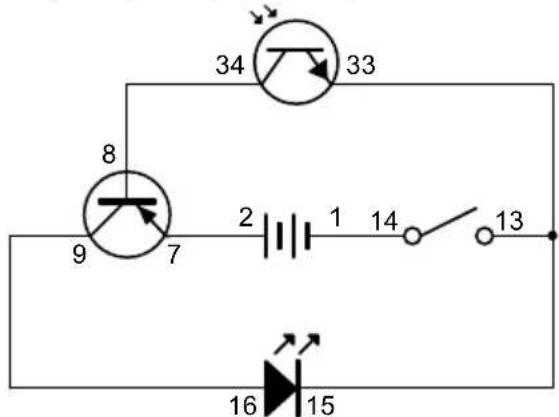

6. eine einfache Demonstration einer Funktion des PNP-Transistors

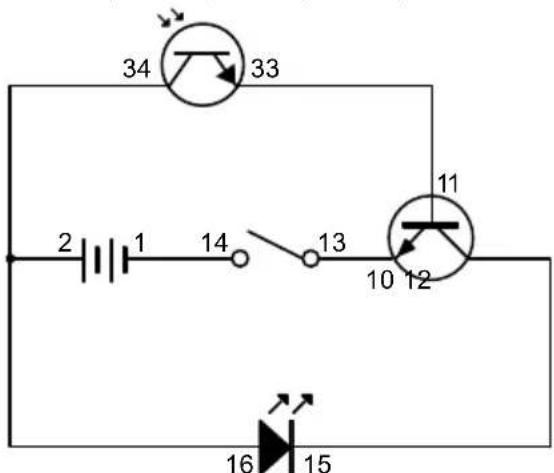

7. eine einfache Demonstration einer Funktion des NPN-Transistors
8. verzögertes Aufleuchten der LED

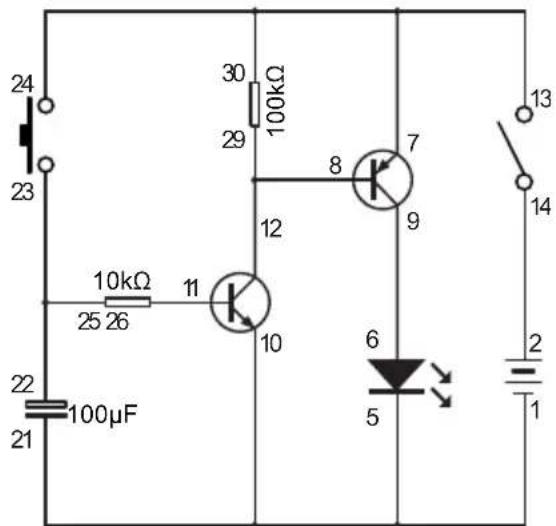

9. verzögertes Erlöschen der LED

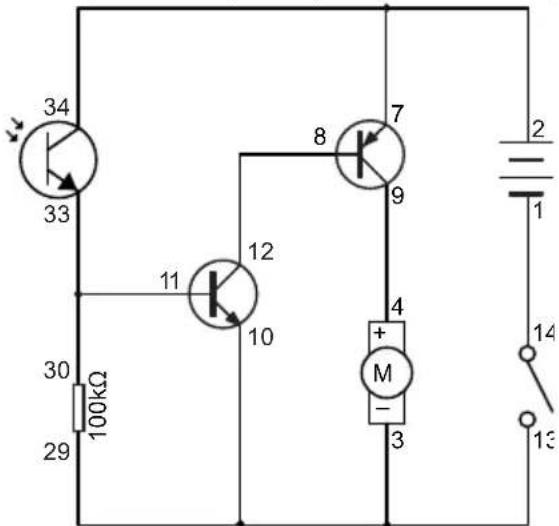

10. lichtgesteuertes Gebläse (Typ Licht)

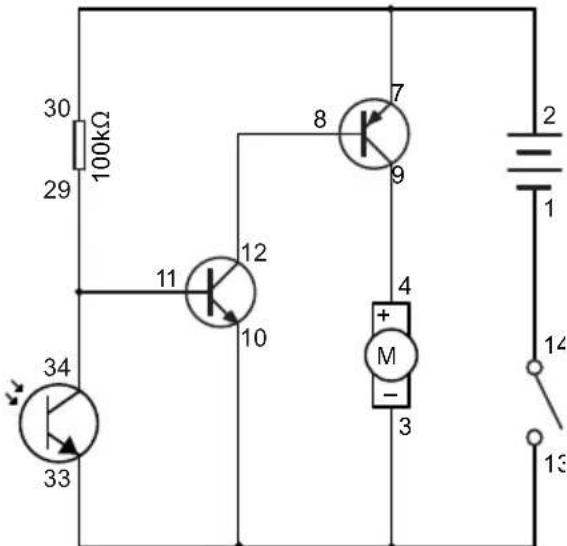

11. lichtgesteuertes Gebläse (dunkler Typ)

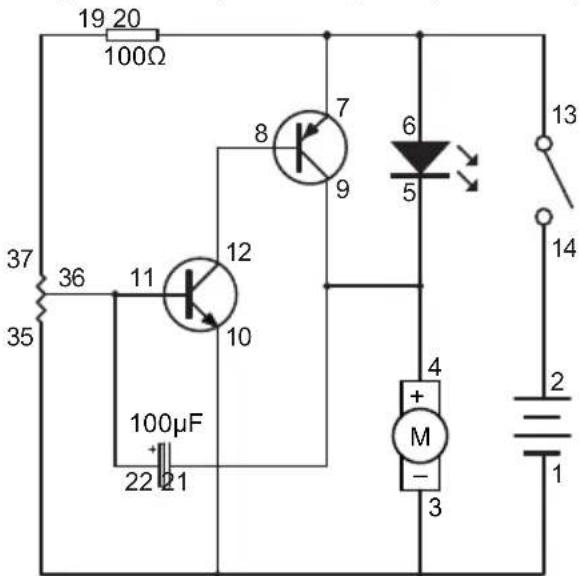

12. abwechselnd LED und Gebläse
13. drehzahlregelbares Gebläse

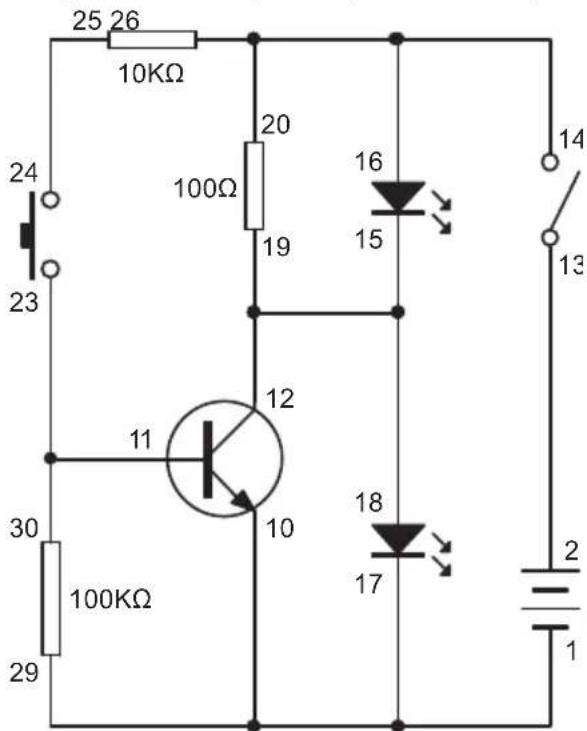

14. Anschlussanzeige

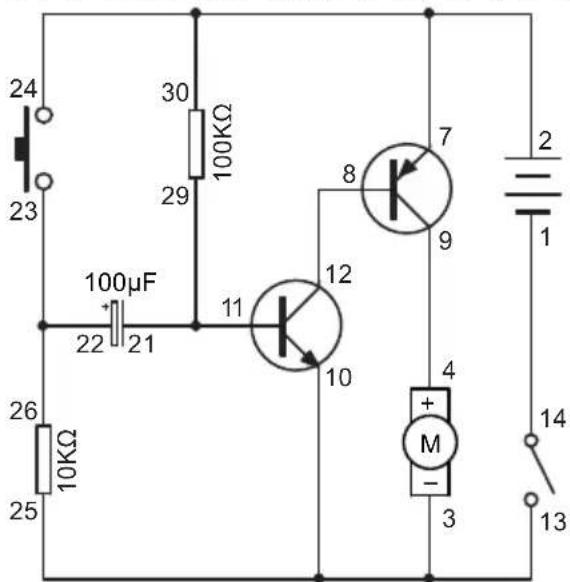

15. manuelle Steuerung des Gebläses für Stopp und Wiederaufnahme

7. Glossar

Verstärker - Eine elektronische Schaltung, die das an sie gesendete Signal verstärkt. Die verstärkende Komponente kann ein Transistor, eine Vakuumröhre oder ein entsprechendes magnetisches Gerät sein.

Batterie - Eine Energiequelle. Sie enthält Chemikalien, die eine chemische Reaktion eingehen, um Strom zu erzeugen, wenn ein Stromkreis angeschlossen wird.

Kapazität - Ein Maß für die Kapazität eines Kondensators zur Speicherung elektrischer Ladung.

Kondensator - Ein Gerät, das aus zwei Leitern besteht, die durch einen Isolator getrennt sind. Er ist für die Speicherung elektrischer Ladung oder als Filter in einem Stromkreis konzipiert.

IC (Integrated Circuit) - Ein kleiner elektronischer Baustein aus Halbleitermaterial, der für eine Vielzahl von Geräten verwendet wird, darunter Mikroprozessoren, elektronische Geräte und Automobile.

Lichtsensor - Es gibt verschiedene Arten von Lichtsensoren. Der hier verwendete ist ein Fototransistor. Wenn Licht auf ihn fällt, wird er wie ein Schalter geschaltet und Strom fließt durch ihn.

Diode - Ein Bauteil, das in elektrischen Schaltkreisen verwendet wird, um einen elektrischen Strom in eine Richtung fließen zu lassen und ihn in der umgekehrten Richtung zu sperren.

Mikrofon - Ein Gerät, das Schall in ein elektrisches Signal umwandelt.

Motor - Ein Gerät, das elektrische Energie in mechanische Bewegung umwandelt.

LED (Light Emitting Diode) - Eine Diode sendet Licht aus, wenn Strom durch sie fließt.

Widerstand - Ein Maß für den Grad des Widerstands, den ein Objekt einem elektrischen Strom entgegensetzt, der es durchfließt.

Widerstand - Ein Gerät, das einen Widerstand besitzt.

Lautsprecher - Ein Gerät, das elektrische Signale in Schall umwandelt.

Schalter - Ein Gerät zum Öffnen und Schließen einer Stromquelle in einem Stromkreis.

Transistor - Ein Halbleiterbauelement, das ein Signal verstärkt und einen Stromkreis öffnet oder schließt.

Wahrheitstabelle - Es handelt sich um eine mathematische Tabelle, die zur logischen Berechnung der Werte einer logischen Erklärung und als Entscheidungsverfahren verwendet wird.

Variabler Widerstand - Eine Art von Widerstand und ein Gerät mit einstellbarem Widerstand in der elektronischen / elektrischen Schaltung.

Draht - Ein Leiter, der Elektrizität leitet. Das Anschließen eines Drahtes ist wie das Bereitstellen eines Pfades, durch den Strom fließen kann.

8. Informationen zur Batterie

Verwenden Sie 2 x 1,5 V AA-Batterien (nicht im Lieferumfang enthalten).

Um die beste Leistung zu erzielen, sollten Sie immer frische Batterien verwenden und die Batterien herausnehmen, wenn Sie sie nicht benutzen.

Die Batterien müssen mit der richtigen Polarität eingesetzt werden.

Nicht wiederaufladbare Batterien dürfen nicht wieder aufgeladen werden.

Wiederaufladbare Batterien dürfen nur unter Aufsicht von Erwachsenen geladen werden.

Wiederaufladbare Batterien müssen vor dem Aufladen aus dem Spielzeug entfernt werden.

Verschiedene Batterietypen oder neue und gebrauchte Batterien dürfen nicht gemischt werden.

User manual

Erschöpfte Batterien sind aus dem Spielzeug zu entfernen.

Die Versorgungsklemmen dürfen nicht kurzgeschlossen werden.

Es dürfen nur Batterien desselben oder eines gleichwertigen Typs verwendet werden.

Werfen Sie die Batterien nicht ins Feuer.

Mischen Sie nicht alte und neue Batterien.

Mischen Sie keine Alkali-, Kohle-Zink- und wiederaufladbaren Batterien.

9. Verdrahtungsreihenfolge und Anschluss

Vergewissern Sie sich, dass alle Drähte korrekt an die nummerierten Federklemmen der

Hauptplatineneinheit angeschlossen sind, wie in der Verdrahtungsreihenfolge der einzelnen Versuche angegeben. Biegen Sie die Federklemme um und stecken Sie den freiliegenden, glänzenden Teil des Drahtes in die Federklemme. Vergewissern Sie sich, dass der Draht fest mit der Federklemme verbunden ist.

Wenn die Verdrahtungsreihenfolge beispielsweise 4-33, 1-10-32-35, 2-12 lautet, dann schließen Sie einen Draht zwischen Federklemme 4 und 33 an, dann einen Draht zwischen Federklemme 1 und 10, einen Draht zwischen Federklemme 10 und 32, einen Draht zwischen Federklemme 32 und 35 und schließlich einen Draht zwischen Federklemme 2 und 12. Dies ist nur ein Beispiel und stellt keine exakte Schaltung im Experiment dar.

Wenn der Stromkreis nicht funktioniert, können Sie die Verbindung zwischen Draht und Federklemme überprüfen, ob sie nicht gut verbunden ist oder ob ein isolierter Kunststoffteil des Drahtes in die Federklemme eingeführt wurde.

10. Merkmal der Komponente

In diesem Experimentierkasten lernst du die Grundlagen der Schaltungstheorie, die Eigenschaften von Kondensator, IC (Integrated Circuit), LED (Light Emitting Diode), Lichtsensor, Widerstand und Transistor. Du kannst lernen, dass, wenn Transistor und Kondensator zusammenarbeiten, verschiedene Licht- und Toneffekte in verschiedenen Schaltkreisen erzeugt werden können.

Ein Kondensator ist ein Gerät, das aus zwei Leitern besteht, die durch einen Isolator getrennt sind. Er dient zur Speicherung elektrischer Ladung oder als Filter in einem Stromkreis. Er ist ein häufig verwendetes Bauteil in elektronischen und elektrischen Schaltkreisen als Energiespeicher oder als Filtergerät zum Herausfiltern von elektronischen Störsignalen oder unbrauchbaren Frequenzen. Es gibt verschiedene Arten von Kondensatoren, die für unterschiedliche elektronische/elektrische Schaltkreisanwendungen konzipiert sind.

Elektrolytkondensator Schaltkreissymbol

IC (Integrated Circuit) ist ein kleines elektronisches Gerät, das aus Halbleitern besteht und für eine Vielzahl von Geräten verwendet wird, darunter Mikroprozessoren, elektronische Geräte und Automobile. IC werden aus einer großen Anzahl von Transistoren auf einem "Chip" (Silizium) hergestellt. Sie sind heute ein wichtiges und häufig verwendetes Bauteil in einer Vielzahl von Anwendungen, von Spielzeug über Haushaltsprodukte bis hin zu modernsten Geräten.

User manual

Integrierte Schaltung

LED (Light Emitting Diode) ist eine Diode, die Licht aussendet, wenn elektrischer Strom durch sie fließt. LED hat verschiedene Lichtfarben, die davon abhängen, welche Art von halbleitenden Materialien verwendet werden. Sie werden häufig in Haushalts- und Fahrzeugbeleuchtungsgeräten verwendet.

LED (Licht emittierende Diode)

Schaltkreis-Symbol

Ein Lichtsensor ist ein Gerät, das auf Licht reagiert. Es gibt verschiedene Arten von Lichtsensoren. Der hier verwendete ist ein Fototransistor. Wenn kein Licht vorhanden ist, kann kein elektrischer Strom durch ihn fließen. Er ist also wie ein Schalter, der ausgeschaltet ist. Wenn Licht auf ihn fällt, kann elektrischer Strom durch ihn fließen. Er ist dann wie ein Schalter, der eingeschaltet ist. Auf diese Weise lässt sich ein Lichtregelkreis aufbauen.

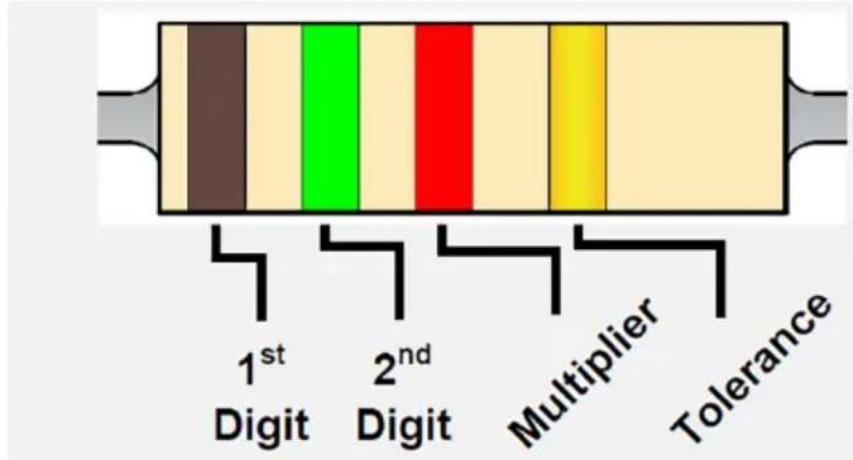

Bei Widerständen werden verschiedenfarbige Ringe verwendet, um den Wert (Widerstand) darzustellen. Der 1. und 2. Ring stellen die Ziffer dar. Der 3. Ring stellt den Multiplikator dar, wie in der Tabelle gezeigt. Der 4. Ring steht für die Toleranz, d. h. die Genauigkeit des Widerstands. Beispiel: Die Farbringe sind Braun, Rot, Braun und Gold, was einem Widerstand von 120 Ohm entspricht, Toleranz 5% (Ω).

Farbkennzeichnung Code

Ein Transistor ist ein Halbleiterbauelement, das zur Verstärkung eines Signals und zum Öffnen oder Schließen eines Stromkreises verwendet wird. Es gibt zwei Arten von Transistoren, nämlich NPN und PNP, mit ähnlichen Schaltsymbolen. Der Transistor ist ein grundlegendes Bauelement, das häufig in modernen elektronischen Geräten verwendet wird. Er hat die schnellste Reaktion und die genaueste Wirkung als Verstärker und Schaltgerät und kann als einzelnes Gerät / Bauteil oder als Teil einer integrierten Schaltung (IC) fungieren. ICs bestehen aus über tausend bis Millionen Transistoren.

Wenn du die obigen Informationen bereits gelesen hast und mehr über elektrische Schaltkreise und die Nützlichkeit der Komponenten erfahren möchtest, dann lass uns die folgenden Experimente durchführen.

Der Motor ist ein Gerät, das bei Stromzufuhr eine Drehbewegung erzeugt. In Analogie dazu ist die Batterie wie eine Pumpe, die Wasser durch die Pfähle (Drähte) pumpt. Wenn ein Stromkreis angeschlossen ist, kann Strom durch ihn fließen. Die fließende Elektrizität wird als Strom bezeichnet. Ein Strom ist der Fluss von elektrischen Ladungen. Die Stromstärke ist die Menge der elektrischen Ladung, die in einer Sekunde durch den Draht fließt.

Ein weiterer gängiger Begriff, den wir oft über Elektrizität hören, ist die Spannung. Die Spannung bezieht sich auf die elektrische Energie pro Ladungseinheit. Sie ist die elektrische Energie, die jede Einheitsmenge an elektrischer Ladung trägt.

M

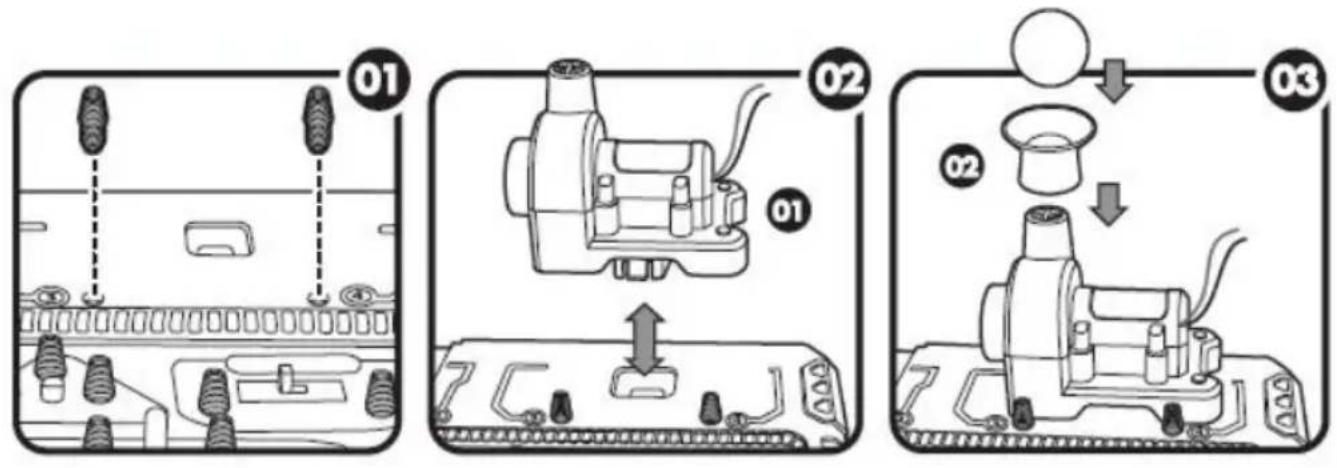

11. Zusammenbau

Gebläse:

12.1 EXPERIMENT 1 - Gebläse (schwimmender Ball)

Verdrahtungsreihenfolge

2-14, 13-4, 1-3

4 + Σ I 3 1 2 13 14

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein.
• Das Gebläse ist eingeschaltet! Platziere den Ball in der Luft, um ihn schweben zu sehen!

12.2 EXPERIMENT Einfache LED-Schaltung

Verdrahtungsreihenfolge

2-6, 5-14, 13-1

14 13 5 6 1 2

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein.
• Die LED leuchtet als Beleuchtung auf.

12.3 EXPERIMENT 3 - Zwei LEDs in Parallelschaltung

Verdrahtungsreihenfolge

2-18-16, 17-15-13, 14-1

16 15 18 17 2 1 13 14

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein, um beide LEDs aufleuchten zu sehen.
• Wenn Sie den Hauptschalter ausschalten, werden beide LEDs ausgeschaltet.

User manual

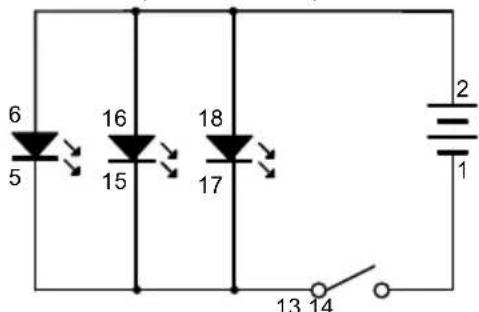

12.4 EXPERIMENT 4 - Drei LEDs in Parallelschaltung

Verdrahtungsreihenfolge

2-18-16-6, 5-15-17-13, 14-1

6 5 16 15 18 17 2 1 13 14

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein, um alle LEDs aufleuchten zu sehen.
• Wenn Sie den Hauptschalter ausschalten, werden alle LEDs ausgeschaltet.

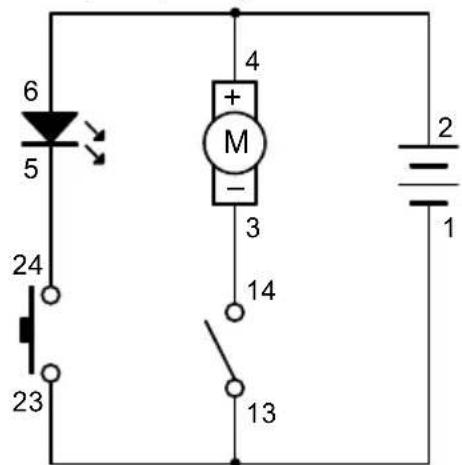

12.5 EXPERIMENT 5 - Gebläse (schwimmende Kugel) und LED mit separaten Schaltern

Verdrahtungsreihenfolge

2-4-6, 5-24, 3-14, 13-23-1

6 5 24 23 4 + M - 3 14 13 2 1

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein. Das Gebläse bläst.
• Drücken Sie den Druckschalter, die LED leuchtet auf.
• Das Gebläse und die LED werden über separate Schalter gesteuert. Daher können sie separat ein- und ausgeschaltet werden.

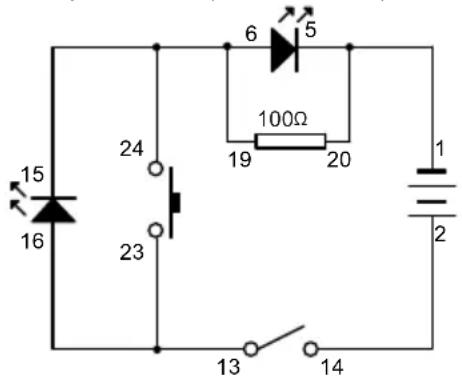

12.6 EXPERIMENT 6 - Grundlegende Funktionsweise von LEDs

Verdrahtungsreihenfolge

2-14, 13-16-23, 24-19-15-6, 5-20-1

15 16 24 23 6 5 100Ω 19 20 1 2 13 14

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein. Sie werden sehen, dass die kleine LED aufleuchtet, aber die große LED nicht.
• Wenn Sie den Druckschalter drücken, leuchtet die große LED auf, während die kleine LED ausgeschaltet wird.

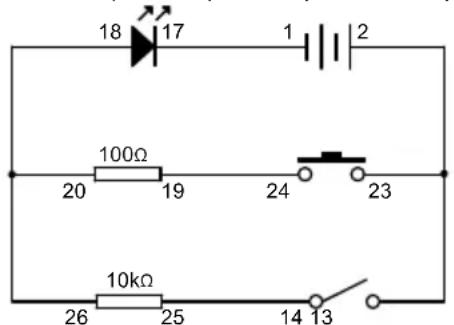

12.7 EXPERIMENT 7 - Demonstration von Widerstand und Strom

Verdrahtungsreihenfolge

2-23-13, 14-25, 24-19, 20-26-18, 17-1

18 17 1 2 100Ω 20 19 24 23 10kΩ 26 25 14 13

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein. Die LED leuchtet schwach.
• Schalten Sie den Hauptschalter aus, um das Gerät auszuschalten.
• Drücken Sie den Druckschalter. Die LED leuchtet nun heller.
• Da der Pfad des Hauptschalters einen größeren Widerstand aufweist, ist der Strom durch diesen Pfad geringer, und die LED ist folglich weniger hell. Auf der anderen Seite hat der Pfad des Druckschalters einen kleineren Widerstand, so dass der Strom durch diesen Pfad größer ist und die LED heller leuchtet.

User manual

12.8 EXPERIMENT 8 - Demonstration des variablen Widerstands

Verdrahtungsreihenfolge

2-13, 14-35, 36-16, 15-1

35 36 37 14 13 2 1 16 15

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein.
• Durch Einstellen des variablen Widerstands kann die Stromstärke in der Schaltung und damit die Helligkeit der LED verändert werden.

12.9 EXPERIMENT 9 - Demonstration der Funktion des Kondensators

Verdrahtungsreihenfolge

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein. Es scheint, dass nichts passiert. Tatsächlich wird der Kondensator aufgeladen.
• Schalten Sie nach 1 bis 2 Sekunden den Hauptschalter aus. Der Kondensator ist geladen und speichert eine kleine Menge Strom.
• Drücken Sie den Druckschalter. Der im Kondensator gespeicherte Strom wird sofort freigesetzt und die LED leuchtet für einen kurzen Moment auf!

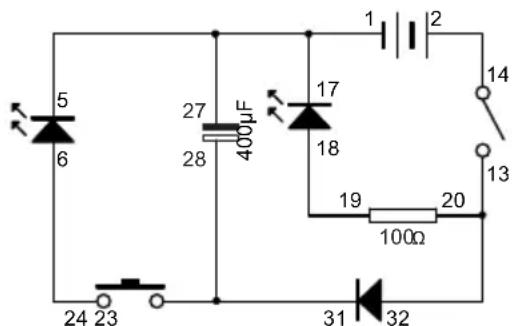

12.10 EXPERIMENT 10 - Dioden- und Kondensatorentladung

Verdrahtungsreihenfolge

2-14, 13-32-20, 19-18, 17-1-5-27, 28-31-23, 24-6

5 6 27 400μF 28 17 18 19 100Ω 20 13 14 31 32 24 23

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein. Die rote LED leuchtet auf. Der Strom, der über die Diode fließt, lädt gleichzeitig den Kondensator auf.
• Wenn Sie den Druckschalter drücken, leuchtet die gelbe LED auf. Lassen Sie den Druckschalter los, damit die gelbe LED erlischt.
• Schalten Sie nun den Hauptschalter aus. Die rote LED erlischt. Wenn Sie jetzt den Druckschalter betätigen, leuchtet die gelbe LED für einen kurzen Moment auf, da die gespeicherte elektrische Ladung

User manual

des Kondensators freigesetzt wird. Die rote LED leuchtet jedoch nicht auf, da die Diode den Strom aus dem Kondensator blockiert hat, der in die entgegengesetzte Richtung fließt.

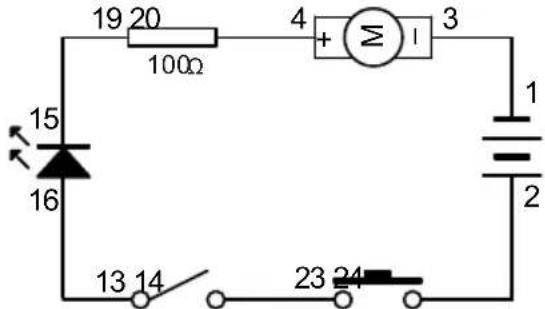

12.11 EXPERIMENT 11 - "UND-Gatter"-Schaltung für LED

Verdrahtungsreihenfolge

2-24, 23-14, 13-16, 15-19, 20-4, 3-1

19 20 100Ω 4 + Σ I 3 15 16 1 2 13 14 23 24

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Wenn Sie nur den Hauptschalter einschalten oder nur den Druckschalter drücken, leuchtet die LED nicht auf.
• Wenn Sie den Hauptschalter einschalten UND den Druckschalter gleichzeitig drücken, leuchtet die LED auf.
• Dies wird als "UND-Verknüpfung" bezeichnet. Beide Schalter müssen eingeschaltet sein, um die LED zu aktivieren.

A UND B = C
A	B	C
0	0	0
1	0	0
0	1	0
1	1	1

12.12 EXPERIMENT 12 - "ODER-Gatter"-Schaltung für LED

Verdrahtungsreihenfolge

24-142-, 13-23-16, 15-19, 20-4, 3-1,

19 20 100Ω 4 + Σ I 3 15 16 23 24 13 14 1 2

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Um die LED zum Leuchten zu bringen, können Sie entweder den Druckschalter drücken ODER den Hauptschalter einschalten.
• Dies wird als "ODER-Gatter" bezeichnet. Wenn Sie einen der beiden Schalter einschalten ODER beide Schalter einschalten, wird die LED aktiviert.

A ODER B = C
A	B	C
0	0	0
1	0	1
0	1	1
1	1	1

12.13 EXPERIMENT 13 - "NOT Gate"-Schaltung für LED (mit schwebender Kugel für zusätzliche Spannung)

Verdrahtungsreihenfolge 2-14-16, 15-20, 19-13-4, 3-1

13 14 4 + Σ 1 3 19 20 100Ω 16 15 1 2

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Die LED leuchtet automatisch, auch wenn der Hauptschalter ausgeschaltet ist.
• Wenn Sie den Hauptschalter einschalten, schaltet sich die LED aus.
• Bei der LED wird dies als "NOT Gate" bezeichnet - die LED leuchtet, wenn der Schalter ausgeschaltet ist. Die LED ist aus, wenn der Schalter eingeschaltet ist.
• Als zusätzliches lustiges Element bläst das Gebläse, wenn die LED aus ist!

NOT A = B
A	B
1	0
0	1

12.14 EXPERIMENT 14 - "NAND Gate"-Schaltung für LED (mit schwebender Kugel für zusätzliche Spannung)

Verdrahtungsreihenfolge 2-14-16, 15-20, 13-23, 24-19-4, 3-1

23 24 13 14 4 + Σ I 3 19 20 100Ω 16 15 1 2

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Die LED leuchtet automatisch auf.
• Die LED wird nur dann ausgeschaltet, wenn sowohl der Druckschalter als auch der Hauptschalter eingeschaltet sind. Dies wird als "NAND-Gatter" bezeichnet.
• NAND-Gatter" ist das genaue Gegenteil von "UND-Gatter".
• Als zusätzliches lustiges Element bläst das Gebläse, wenn die LED aus ist!

A NAND B = C
A	B	C
0	0	1
1	0	1
0	1	1
1	1	0

User manual

12.15 EXPERIMENT 15 - "NOR Gate"-Schaltung für LED (mit schwebender Kugel für zusätzliche Spannung)

Verdrahtungsreihenfolge

-24-142-16, 15-20, 19-23-13-4, 3-1

13 14 23 24 4 + Σ 1 3 19 20 100Ω 16 15 1 2

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Die LED leuchtet automatisch auf.
• Wenn sowohl der Hauptschalter als auch der Druckschalter ausgeschaltet sind, leuchtet die LED. Wenn der Hauptschalter oder der Druckschalter eingeschaltet sind, ist die LED aus. Dies wird als "NOR Gate" bezeichnet.
• NOR Gate" ist das genaue Gegenteil von "OR Gate".
• Als zusätzliches lustiges Element bläst das Gebläse, wenn die LED aus ist!

A NOR B = C
A	B	C
0	0	1
1	0	0
0	1	0
1	1	0

12.16 EXPERIMENT 16 - Eine einfache Demonstration des Lichtsensors

Verdrahtungsreihenfolge

2-34, 33-16, 15-13, 14-1

2 1 14 13 34 33 16 15

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein. Sie werden feststellen, dass die LED sehr schwach leuchtet. Das bedeutet, dass nur eine sehr geringe Strommenge durch sie fließt. Das hängt von der Intensität des Lichts ab, das auf den Lichtsensor fällt. Wenn du dieses Experiment an einem dunkleren Ort durchführst, leuchtet die LED möglicherweise überhaupt nicht.
• Wenn Sie mit einer Taschenlampe auf den Lichtsensor leuchten, können Sie sehen, dass die LED hell aufleuchtet. Das liegt daran, dass bei mehr Licht auch mehr Strom durch den Lichtsensor fließt und die LED aufleuchtet.

User manual

12.17 EXPERIMENT 17 - Eine einfache Demonstration einer Funktion des PNP-Transistors

Verdrahtungsreihenfolge

2-7, 9-16, 8-34, 33-15-13, 14-1

34 33 8 9 7 2 1 14 13 16 15

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein. Diesmal leuchtet die LED schon bei wenig Licht hell auf!
• Das liegt daran, dass in dieser Schaltung der PNP-Transistor das eigentliche Tor zur LED ist und der Lichtsensor nur als Schalter zum Öffnen des Tors fungiert! Wenn der obere Teil der Schaltung nicht angeschlossen ist, fließt kein Strom durch den "Emitter" zur "Basis" des Transistors. Der Durchgang vom "Emitter" zum "Kollektor" ist also geschlossen. Wenn Licht auf den Lichtsensor fällt, wird der obere Stromkreis angeschlossen; eine sehr geringe Strommenge fließt durch den "Emitter" zur "Basis", und dann wird der Durchgang vom "Emitter" zum "Kollektor" geöffnet! Der Strom aus der Batterie kann dann durch den Transistor zur LED fließen, und deshalb leuchtet die LED hell auf! Diese Schaltung macht den Lichtsensor zu einem empfindlichen Schalter, der Licht erkennt.

12.18 EXPERIMENT 18 - Eine einfache Demonstration einer Funktion des NPN-Transistors

Verdrahtungsreihenfolge

2-34-16, 15-12, 11-33, 10-13, 14-1

34 33 2 1 14 13 10 12 11 16 15

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein. Auch dieses Mal leuchtet die LED schon bei wenig Licht hell auf!
• Dies ist so ziemlich das Gleiche wie beim PNP-Transistor. Es sind nur die Polaritäten des Transistors vertauscht.

12.19 EXPERIMENT 19 - Verzögertes Aufleuchten der LED

Verdrahtungsreihenfolge

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein. Wegen des Kondensators leuchtet die LED nicht sofort auf. Die LED leuchtet erst nach einer Weile auf.
  HINWEIS: Wenn das Experiment nicht funktioniert, müssen Sie den Kondensator eventuell erst "entladen". Um ihn zu "entladen", schließen Sie einen beliebigen Draht für eine Sekunde an 21-22 an. Auf diese Weise wird der im Kondensator gespeicherte Strom "entladen" und das Experiment kann wieder funktionieren.

12.20 EXPERIMENT 20 - Verzögertes Erlöschen der LED

Verdrahtungsreihenfolge

2-14, 13-7-30-24, 23-22-25, 26-11, 12-29-8, 9-6, 5-10-21-1

24 23 10kΩ 25 26 22 100μF 30 100kΩ 29 8 7 9 12 11 10 6 5 13 14 2 1

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein.
• Wenn Sie den Druckschalter drücken, leuchtet die LED auf.
• Nachdem Sie den Druckschalter losgelassen haben, warten Sie einfach einige Zeit und beobachten Sie. Die LED wird allmählich erlöschen.

User manual

12.21 EXPERIMENT 21 - Lichtsteuerungsgebläse (Typ Licht)

Verdrahtungsreihenfolge

2-7-34, 33-30-11, 12-8, 9-4, 3-10-29-13, 14-1

34 33 100kΩ 29 30 11 12 10 8 7 9 4 + M - 3 2 1 14 13

- Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.

- Schalten Sie den Hauptschalter ein. Das Gebläse bläst.

- Wenn Sie den Lichtsensor abdecken, wird das Gebläse schwächer oder stellt sogar den Betrieb ein. Decken Sie ihn auf, um den Betrieb wieder aufzunehmen.

12.22 EXPERIMENT 22 - Gebläse zur Lichtsteuerung (Typ Dunkel)

Verdrahtungsreihenfolge

2-7-30, 29-34-11, 12-8, 9-4, 3-10-33-13, 14-1

30 100kΩ 29 8 7 9 11 12 10 4 M - 3 34 33 2 1 14 13

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein. Decken Sie den Lichtsensor ab und das Gebläse bläst.
• Wenn Sie den Lichtsensor freilegen, wird das Gebläse schwächer oder stellt sogar den Betrieb ein.

User manual

12.23 EXPERIMENT 23 - LED und Gebläse im Wechsel

Verdrahtungsreihenfolge

2-14, 13-6-7-20, 5-4-9-21, 8-12, 11-36-22, 1-3-35-10, 19-37

19 20 100Ω 37 36 11 12 35 10 100μF 22 21 8 7 9 6 5 4 + M - 3 13 14 2 1

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein und versuchen Sie, den variablen Widerstand langsam einzustellen.
• Sowohl die LED als auch das Gebläse werden abwechselnd aktiviert.
• Die Wechselfrequenz für beide Geräte hängt vom eingestellten Wert des variablen Widerstands ab.

12.24 EXPERIMENT 24 - Drehzahlregelbares Gebläse

Verdrahtungsreihenfolge

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein.
• Durch Einstellen des variablen Widerstands können Sie die Blasleistung des Gebläses anpassen.

User manual

12.25 EXPERIMENT 25 - Verbindungsanzeige

Verdrahtungsreihenfolge

2-13, 14-16-20-26, 25-24, 15-18-19-12, 23-11-30, 29-10-17-1

25 26 10KΩ 24 23 100Ω 20 19 16 15 14 13 12 11 10 30 100KΩ 29 18 17 2 1

• Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.
• Schalten Sie den Hauptschalter ein. Die rote LED leuchtet, aber die blaue LED leuchtet nicht.
• Drücken Sie den Druckschalter. Die blaue LED leuchtet auf und die rote LED erlischt.
• Lassen Sie den Druckschalter los. Die rote LED leuchtet wieder auf und die blaue LED erlischt.
• Dieses Prinzip kann zur Anzeige der Unterbrechung/Verbindung eines Stromkreises verwendet werden: Wenn die Tür, Autotür oder das Fenster geschlossen ist, ist es so, als ob der Druckschalter gedrückt wird, und somit leuchtet die blaue LED, während die rote LED nicht leuchtet. Wenn die Tür, Autotür oder das Fenster geöffnet wird, ist es so, als ob der Druckschalter losgelassen wird, und somit leuchtet die rote LED auf, während die blaue LED erlischt.

12.26 EXPERIMENT 26 - Manuelle Steuerung des Gebläses bei Stopp und Wiederaufnahme

Verdrahtungsreihenfolge

2-7-30-24, 23-26-22, 21-29-11, 12-8, 9-4, 3-10-25-13, 14-1

24 23 100μF 22 21 26 10KΩ 25 30 100KΩ 29 11 12 10 8 7 9 4 + M - 3 14 13 2 1

- Vervollständigen Sie alle Verdrahtungsverbindungen wie in der Reihenfolge angegeben.

User manual

• Schalten Sie den Hauptschalter ein. Nach einiger Zeit bläst das Gebläse.
• Drücken Sie den Druckschalter, und die Blasgeschwindigkeit wird für eine Weile geändert. Lassen Sie den Druckschalter nicht los, und die Geschwindigkeit wird allmählich auf die ursprüngliche Blasgeschwindigkeit zurückgesetzt.
• Lassen Sie dann den Druckschalter los. Das Gebläse wird für eine Weile anhalten. Nach einer gewissen Wartezeit nimmt das Gebläse den Betrieb wieder auf, wie zu Beginn des Experiments!

© COPYRIGHT-VERMERK

Das Urheberrecht an diesem Handbuch ist Eigentum von Velleman nv. Alle weltweiten Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung des Urheberrechtsinhabers kopiert, reproduziert, übersetzt oder auf ein elektronisches Medium oder anderweitig reduziert werden.

INSTRUKCJA OBSŁUGI

1. Wprowadzenie

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz,

Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).

PL
