INSTRUKCJA OBSŁUGI KNS120 VELLEMAN

Do wszystkich mieszkańców Unii Europejskiej

Ważne informacje środowiskowe dotyczące tego produktu

Ten symbol na urządzeniu lub opakowaniu oznacza, że utylizacja urządzenia po zakończeniu jego cyklu życia może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (ani baterii) jako nieposortowanych odpadów komunalnych; należy je przekazać wyspecjalizowanej firmie w celu recyklingu. Urządzenie należy zwrócić do dystrybutora lub lokalnej firmy zajmującej się recyklingiem. Należy przestrzegać lokalnych przepisów dotyczących ochrony środowiska.

W razie wątpliwości należy skontaktować się z lokalnymi władzami odpowiedzialnymi za utylizację odpadów.

Dziękujemy za wybranie firmy Velleman! Przed oddaniem urządzenia do użytku należy dokładnie zapoznać się z instrukcją obsługi. Jeśli urządzenie zostało uszkodzone podczas transportu, nie należy go instalować ani używać i należy skontaktować się ze sprzedawcą.

2. Instrukcje bezpieczeństwa

Przed rozpoczęciem korzystania z urządzenia należy przeczytać i zrozumieć niniejszą instrukcję oraz wszystkie znaki bezpieczeństwa.

Ryzyko zadławienia z powodu małych części. Nie dla dzieci w wieku poniżej 3 lat.

Zalecany wiek: +.

• Ten produkt jest przeznaczony do użytku w celach edukacyjnych w szkołach i innych placówkach pedagogicznych pod nadzorem dorosłego instruktora, takich jak sprzęt naukowy.
• Chronić przed deszczem, wilgocią, pryskającymi i kapiącymi płynami, wstrząsami i nadużyciami, ekstremalnym ciepłem i kurzem.

3. Ostrzeżenie

Wymagany jest nadzór i pomoc osoby dorosłej.

To urządzenie jest przeznaczone wyłącznie dla dzieci w wieku 8 lat i starszych.

Nieodpowiednie dla dzieci w wieku poniżej 3 lat ze względu na małe części i elementy - NIEBEZPIECZEŃSTWO POŁKNIĘCIA!

Przed użyciem należy przeczytać i przestrzegać wszystkich instrukcji zawartych w podręczniku.

Ta zabawka zawiera małe części i funkcjonalne ostre punkty na elementach. Przechowywać z dala od dzieci w wieku poniżej 3 lat.

Wymagane są 2 baterie AA (brak w zestawie).

Zachowaj informacje i niniejszą instrukcję do wykorzystania w przyszłości.

Instrukcje dla rodziców są dołączone i muszą być przestrzegane.

Nie używać w pobliżu ucha! Niewłaściwe użycie może spowodować uszkodzenie słuchu.

4. Uwaga

Przed rozpoczęciem jakiegokolwiek eksperymentu należy dokładnie sprawdzić i upewnić się, że wszystkie wykonane połączenia przewodów są prawidłowe przed włożeniem baterii i włączeniem urządzenia, ponieważ ich brak może spowodować uszkodzenie komponentów lub płytki drukowanej urządzenia.

User manual

Po zakończeniu eksperymentu upewnij się, że baterie są odłączone i wyłącz urządzenie przed usunięciem przewodów.

Do eksperymentu nie należy stosować żadnych komponentów ani części innych niż te dostarczone z tym zestawem.

Zabawki nie należy podłączać do większej niż zalecana liczby zasilaczy.

Jeśli głowa dziecka znajdzie się zbyt blisko jednostki silnikowej tej zabawki, może dojść do zapłątania się włosów.

Ta zabawka zawiera funkcjonalne ostre punkty na przewodach i kablach komponentów, wymagające ostrożności podczas obsługi.

5. Ogólne wytyczne

• Patrz Gwarancja jakości i serwisu Velleman® na ostatnich stronach niniejszej instrukcji.
- Wszelkie modyfikacje urządzenia są zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane modyfikacjami urządzenia przez użytkownika nie są objęte gwarancją.
- Z urządzenia należy korzystać wyłącznie zgodnie z jego przeznaczeniem. Używanie urządzenia w nieautoryzowany sposób spowoduje utratę gwarancji.
- Uszkodzenia spowodowane zlekceważeniem niektórych wskazówek zawartych w niniejszej instrukcji nie są objęte gwarancją, a sprzedawca nie ponosi odpowiedzialności za jakiekolwiek wynikające z tego usterki lub problemy.
- Ani Velleman group nv, ani jej dealerzy nie ponoszą odpowiedzialności za jakiekolwiek szkody (nadzwyczajne, przypadkowe lub pośrednie) - jakiekolwiek natury (finansowej, fizycznej...) wynikające z posiadania, użytkowania lub awarii tego produktu.
- Zachowaj niniejszą instrukcję do wykorzystania w przyszłości.

6. Opis produktu

Z przyjemnością zapraszamy do wypróbowania tego gotowego do użycia zestawu obwodów elektronicznych odpowiedniego dla dzieci w wieku od 8 lat. "Będziesz zaskoczony" tym, czego możesz się nauczyć, ponieważ eksperyment jest realistyczną koncepcją elektroniki i elektryczności. Z pewnością pozwoli ci poznać niezbędne komponenty elektroniczne, obwody i teorie, a także podstawowe zasady elektroniki - elektryczność, napięcie, prąd, opór, magnetyzm, inne obwody elektryczne i teorie.

W porządku jest, jeśli nie masz wiedzy na temat elektroniki i nie do końca rozumiesz, jak działają wszystkie eksperymenty. Gdy już zaczniesz, będziesz w stanie rozwinąć swoje zrozumienie poprzez eksperymentowanie i być może wypróbowanie kilku interesujących eksperymentów na własną rękę.

Ten zestaw obwodów elektronicznych zawiera ponad 25 eksperymentów i jest sprytnie zaprojektowany tak, aby główna płytka drukowana zawierała wszystkie odpowiednie elementy elektroniczne. Wszystko, co musisz zrobić, to po prostu podłączyć przewody zgodnie z sekwencją okablowania każdego eksperymentu i postępować zgodnie z krokami jeden po drugim. Po podłączeniu obwód aktywuje się i zacznie działać.

Pamiętaj, że nie jest to jednorazowy eksperyment. Im więcej czasu poświęcisz na budowanie eksperymentów, tym większą wiedzę zdobędziesz. Nigdy nie będziesz się nudzić, ale będziesz całkowicie zaangażowany, ponieważ będziesz odkrywać nowe ekscytujące eksperymenty przez kilka lat.

EKSPERYMENTY

1. Dmuchawa (pływająca kula)
2. prosty obwód LED
3. Dwie diody LED połączone równolegle
4. Trzy diody LED w połączeniu równoległym
5. dmuchawa (pływająca kula) i dioda LED z oddzielnymi przełącznikami
6. Podstawowe działanie obwodu diod LED
7. Demonstracja rezystancji i natężenia prądu
8. Demonstracja rezystora zmiennego
9. Demonstracja funkcji kondensatora
10. rozładowanie diody i kondensatora
11. Obwód "bramki AND" dla diody LED

User manual

1. Obwód "OR Gate" dla diody LED

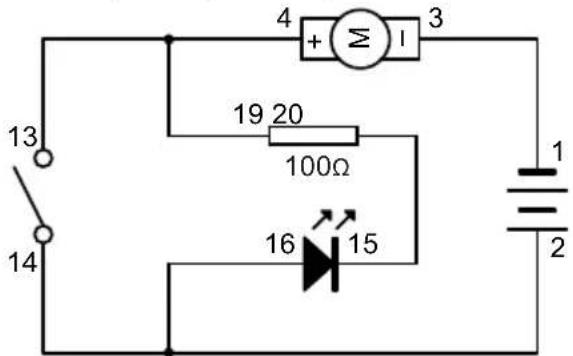

2. Obwód "NOT Gate" dla diody LED (z pływającą kulką dla dodatkowej ekscytacji)

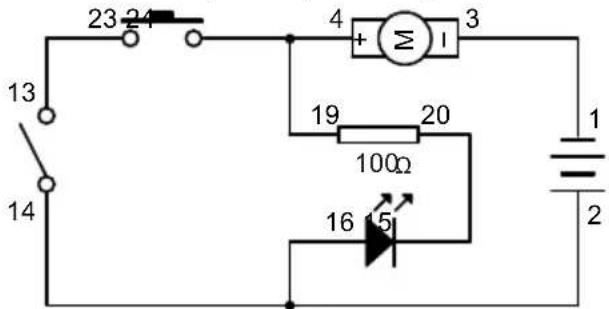

3. obwód "bramki NAND" dla diody LED (z pływającą kulką dla dodatkowej ekscytacji)

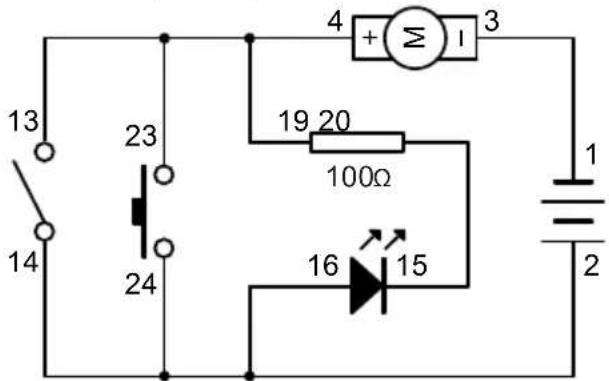

4. Obwód "NOR Gate" dla diody LED (z pływającą kulką dla dodatkowej ekscytacji)

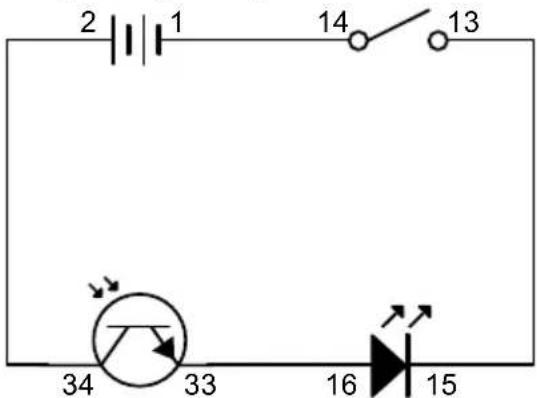

5. Prosta demonstracja czujnika światła
6. Prosta demonstracja funkcji tranzystora PNP

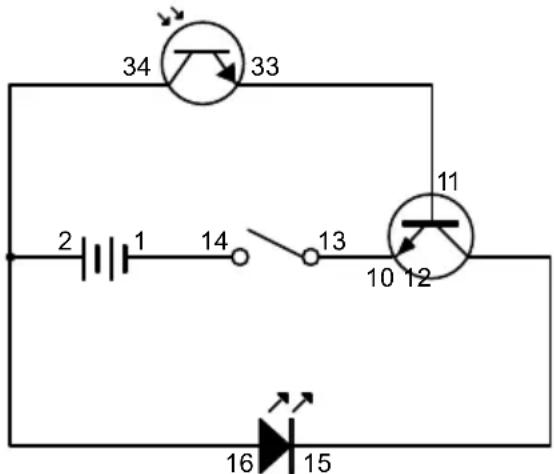

7. Prosta demonstracja funkcji tranzystora NPN
8. Opóźnione zapalanie diody LED
9. dioda LED opóźnionego gaśnięcia
10. Dmuchawa sterująca oświetleniem (typ Light)

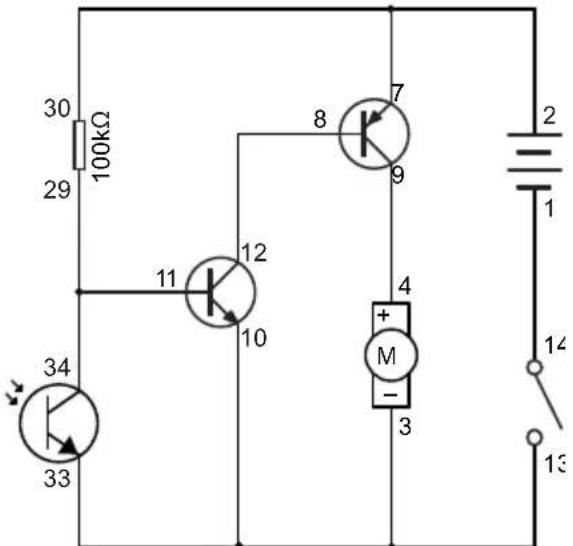

11. Dmuchawa sterująca oświetleniem (typ ciemny)

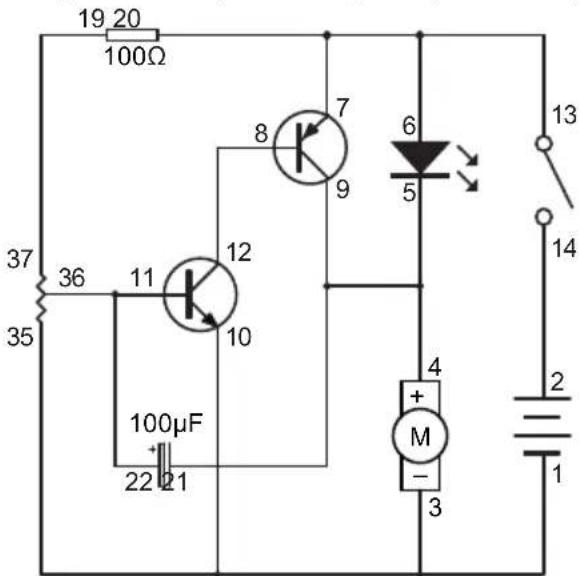

12. naprzemiennie dioda LED i dmuchawa
13. dmuchawa z regulacją prędkości

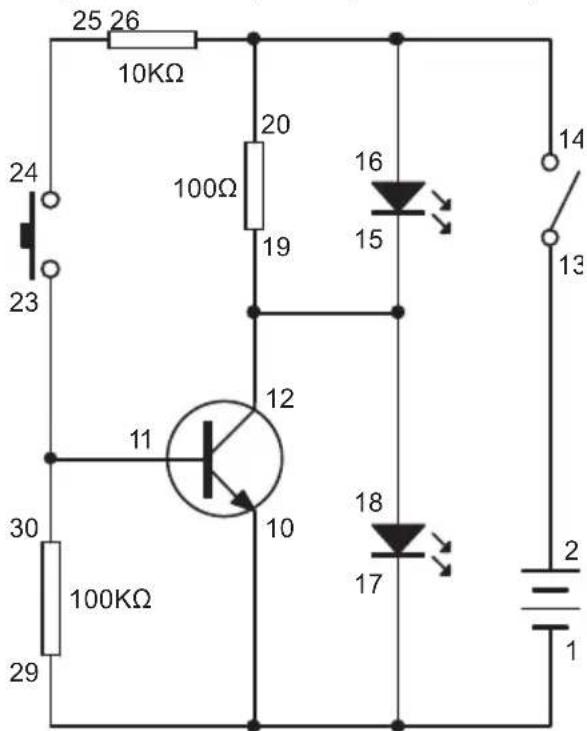

14. Wskaźnik połączenia

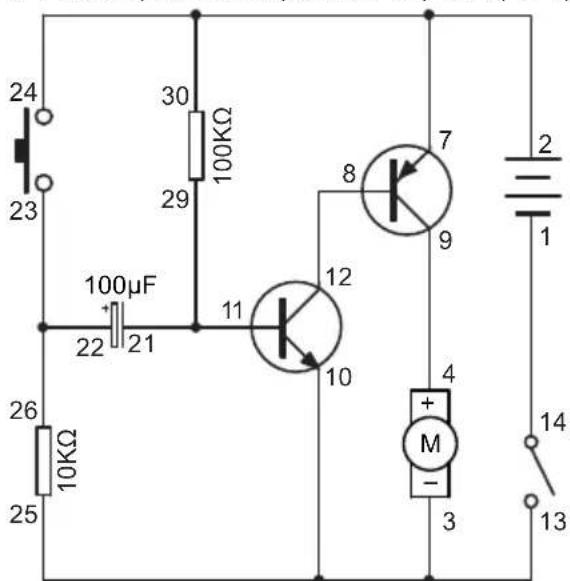

15. Ręczne sterowanie zatrzymaniem i wznowieniem pracy dmuchawy

7. Słowniczek

Wzmacniacz - obwód elektroniczny, który wzmacnia wysyłany do niego sygnał. Elementem wzmacniającym może być tranzystor, lampa próżniowa lub odpowiednie urządzenie magnetyczne.

Bateria - źródło energii. Zawiera substancje chemiczne, które ulegają reakcji chemicznej w celu wytworzenia energii elektrycznej po podłączeniu obwodu.

Pojemność - pomiar pojemności kondensatora do przechowywania ładunku elektrycznego.

Kondensator - urządzenie składające się z dwóch przewodników oddzielonych izolatorem. Służy do przechowywania ładunku elektrycznego lub jako filtr w obwodzie.

IC (Integrated Circuit) - małe urządzenie elektroniczne wykonane z materiału półprzewodnikowego, stosowane w różnych urządzeniach, w tym mikroprocesorach, sprzęcie elektronicznym i samochodach.

Czujnik światła - Istnieją różne rodzaje czujników światła. Ten użyty tutaj to fototranzystor. Gdy pada na niego światło, jest on jak przełącznik, przez który przepływa prąd.

Dioda - urządzenie stosowane w obwodach elektrycznych umożliwiające przepływ prądu elektrycznego w jednym kierunku i blokujące go w kierunku przeciwnym.

Mikrofon - urządzenie przekształcające dźwięk w sygnał elektryczny.

Silnik - urządzenie przekształcające energię elektryczną w ruch mechaniczny.

LED (Light Emitting Diode) - dioda emituje światło, gdy przepływa przez nią prąd.

Rezystancja - pomiar stopnia, w jakim obiekt przeciwstawia się przepływającemu przez niego prądowi elektrycznemu.

Rezystor - urządzenie zaprojektowane w celu uzyskania rezystancji.

Głośnik - urządzenie zmieniające sygnały elektryczne w dźwięk.

Przełącznik - urządzenie służące do otwierania i zamykania źródła zasilania w obwodzie.

Tranzystor - urządzenie półprzewodnikowe, które wzmacnia sygnał i otwiera lub zamyka obwód.

Tabela prawdy - jest to tabela matematyczna używana do logicznego obliczania wartości logicznych i jako procedura decyzyjna.

Rezystor zmienny - rodzaj rezystora i urządzenie o regulowanej rezystancji w obwodzie elektronicznym / elektrycznym.

Przewód - przewodnik, który przewodzi prąd. Podłączenie przewodu jest jak zapewnienie ścieżki umożliwiającej przepływ energii elektrycznej.

8. Informacje o akumulatorze

Należy używać 2 baterii 1,5 V AA (brak w zestawie).

Aby uzyskać najlepszą wydajność, zawsze używaj świeżych baterii i wyjmuj baterie, gdy nie są używane.

Baterie muszą być włożone z zachowaniem prawidłowej biegunowości.

Baterie nieładowalne nie mogą być ładowane.

Akumulatory mogą być ładowane wyłącznie pod nadzorem osoby dorosłej.

Baterie wielokrotnego ładowania należy wyjąć z zabawki przed ich naładowaniem.

Nie należy mieszać różnych typów baterii lub baterii nowych i używanych.

Wyczerpane baterie należy usunąć z zabawki.

Zaciski zasilania nie mogą być zwierane.

User manual

Należy używać wyłącznie baterii tego samego lub równoważnego typu.

Nie wrzucać baterii do ognia.

Nie należy mieszać starych i nowych baterii.

Nie należy mieszać baterii alkalicznych, węglowo-cynkowych i akumulatorków.

9. Sekwencja okablowania i połączenia

Upewnij się, że wszystkie przewody są prawidłowo podłączone do ponumerowanych zacisków sprężynowych głównej płytki drukowanej zgodnie z sekwencją okablowania każdego eksperymentu. Odegnij zacisk sprężynowy i włóż odsłoniętą błyszczącą część przewodu do zacisku sprężynowego. Upewnij się, że przewód jest prawidłowo podłączony do zacisku sprężynowego.

Na przykład, jeśli sekwencja okablowania to 4-33, 1-10-32-35, 2-12, podłącz przewód między zaciskiem sprężyny 4 i 33; następnie podłącz przewód między zaciskiem sprężyny 1 i 10, przewód między zaciskiem sprężyny 10 i 32, przewód między zaciskiem sprężyny 32 i 35; a na koniec podłącz przewód między zaciskiem sprężyny 2 i 12. Jest to tylko przykład, a nie dokładne połączenie obwodu w eksperymencie.

Jeśli obwód nie działa, można sprawdzić połączenie przewodu i zacisku sprężynowego, czy nie jest dobrze połączone lub czy izolowana plastikowa część przewodu jest włóżona do zacisku sprężynowego.

10. Charakterystyka komponentu

W tym zestawie eksperymentalnym poznasz podstawową teorię obwodów, charakterystykę kondensatora, układu scalonego, diody LED, czujnika światła, rezystora i tranzystora. Możesz dowiedzieć się, że gdy tranzystor i kondensator współpracują ze sobą, można uzyskać różne efekty świetlne i dźwiękowe w różnych połączeniach obwodów.

Kondensator to urządzenie składające się z dwóch przewodników oddzielonych izolatorem. Jest przeznaczony do przechowywania ładunku elektrycznego lub jako filtr w obwodzie. Jest to powszechnie stosowany element w obwodach elektronicznych i elektrycznych jako urządzenie do magazynowania energii lub jako urządzenie filtrujące do odfiltrowywania elektronicznych hałaśliwych lub bezużytecznych sygnałów częstotliwości. Istnieją różne typy kondensatorów, które są przeznaczone do różnych zastosowań w obwodach elektronicznych / elektrycznych.

Kondensator elektrolityczny Symbol obwodu

IC (Integrated Circuit) to małe urządzenie elektroniczne wykonane z półprzewodników, stosowane w różnych urządzeniach, w tym mikroprocesorach, sprzęcie elektronicznym i samochodach. Układ scalony jest tworzony przez dużą liczbę tranzystorów w "chipie" (krzemie). Jest to obecnie krytyczny i powszechnie używany komponent w szerokiej gamie zastosowań, od zabawek, produktów gospodarstwa domowego po najnowocześniejszy sprzęt.

LED (Light Emitting Diode) to dioda, która emituje światło, gdy przepływa przez nią prąd elektryczny. Diody LED mają różne kolory światła, które zależą od rodzaju użytych materiałów półprzewodnikowych. Jest to powszechnie stosowane urządzenie w oświetleniu domowym i samochodowym.

LED (dioda elektroluminescencyjna)

Czujnik światła to urządzenie reagujące na światło. Istnieją różne rodzaje czujników światła. Ten użyty tutaj to fototranzystor. Gdy nie ma światła, prąd elektryczny nie może przez niego przepływać. Dlatego jest on jak przełącznik, który jest wyłączony. Gdy pada na niego światło, prąd elektryczny może przez niego przepływać. Jest wtedy jak przełącznik, który jest włączony. W ten sposób można utworzyć obwód sterowania oświetleniem.

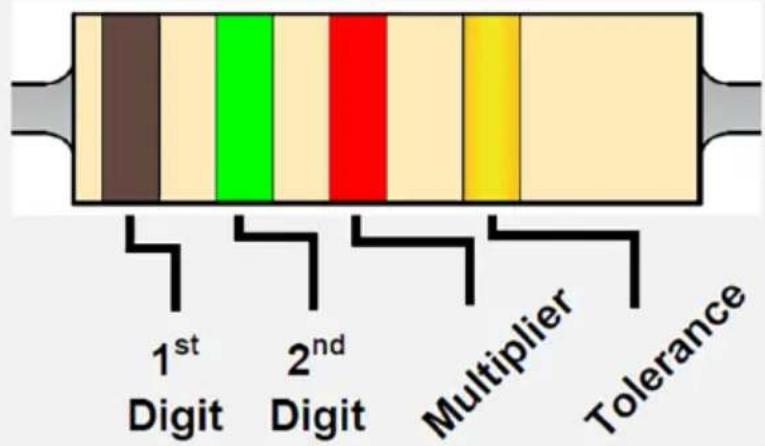

Rezystor wykorzystuje różne kolory pierścieni do reprezentowania wartości (rezystancji). Pierwszy i drugi pierścień reprezentują cyfrę. Trzeci pierścień reprezentuje mnożnik, jak pokazano w tabeli. Czwarty pierścień reprezentuje tolerancję, która oznacza dokładność rezystancji. Przykład: Kolorowe pierścienie to brązowy, czerwony, brązowy i złoty, co oznacza rezystancję 120 omów, tolerancja 5% (Ω).

Kod identyfikacji koloru

Kolor	1.	2.	3^rd - mnożnik	Tolerancja
Czarny	0	0	x 1
Brązowy	1	1	x 10
Czerwony	2	2	x 100
Pomarańczowy	3	3	x 1000
Żółty	4	4	x 10000
Zielony	5	5	x 100000
Niebieski	6	6	x 1000000
Fioletowy	7	7
Szary	8	8
Biały	9	9
Brązowy				+/- 1%
Czerwony				+/- 2%
Złoto			x 0.1	+/- 5%
Srebro			x 0.01	+/- 10%

Tranzystor to urządzenie półprzewodnikowe, które służy do wzmacniania sygnału oraz otwierania lub zamykania obwodu. Istnieją dwa typy tranzystorów, a mianowicie NPN i PNP, o podobnym symbolu obwodu. Tranzystor jest podstawowym urządzeniem powszechnie stosowanym w nowoczesnym sprzęcie elektronicznym. Ma najszybszą reakcję i dokładne działanie jako wzmacniacz i urządzenie przełączające i może działać jako pojedyncze urządzenie / komponent lub jako część układu scalonego (IC). Układ scalony składa się z ponad tysiąca do miliona tranzystorów.

Jeśli zapoznałeś się już z powyższymi informacjami i chciałbyś dowiedzieć się więcej na temat znajomości obwodów elektrycznych, a także tego, jak przydatne mogą być ich komponenty, przeprowadźmy następujące eksperymenty.

User manual

Silnik jest urządzeniem, które wytwarza ruch obrotowy po dostarczeniu energii elektrycznej.

Analogicznie, akumulator jest jak pompa, która pompuje wodę przez pale (przewody). Gdy obwód jest podłączony, może przepływać przez niego energia elektryczna. Przepływająca energia elektryczna nazywana jest prądem. Prąd to przepływ ładunków elektrycznych. Natężenie prądu to ilość ładunku elektrycznego przepływającego przez przewód w ciągu sekundy.

Innym często spotykanym terminem związanym z elektrycznością jest napięcie. Napięcie odnosi się do energii elektrycznej na jednostkę ładunku. Jest to energia elektryczna każdej jednostki ładunku elektrycznego.

M

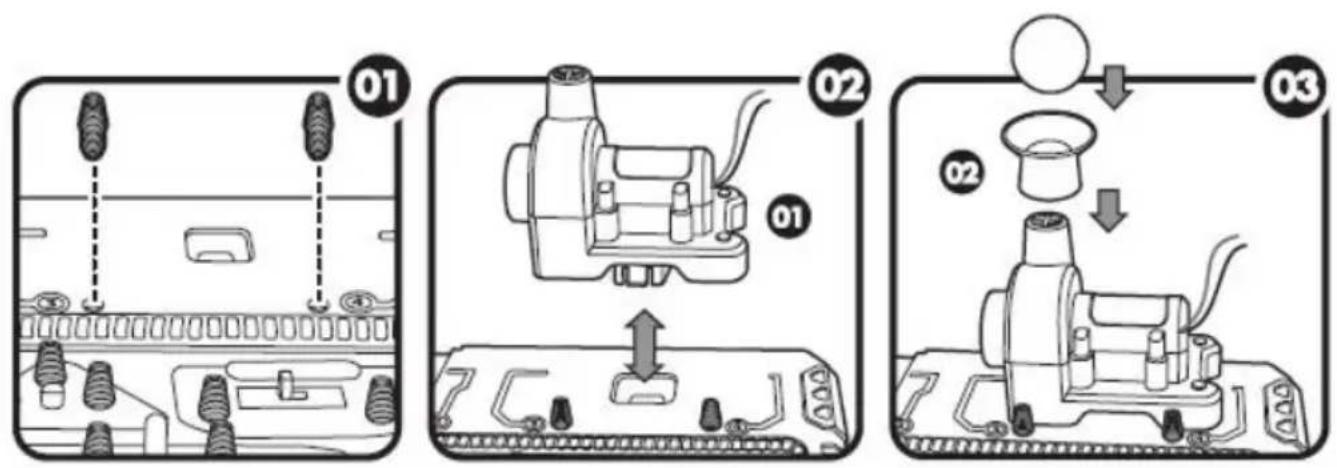

11. Montaž

Dmuchawa:

12.1 EKSPERYMENT 1 - Dmuchawa (pływająca kula)

Sekwencja okablowania

2-14, 13-4, 1-3

4 + Σ I 3 1 2 13 14

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny wyłącznik.
• Dmuchawa jest włączona! Umieść piłkę w powietrzu, aby zobaczyć, jak unosi się w powietrzu!

12.2 EKSPERYMENT Prosty obwód LED

Sekwencja okablowania

2-6, 5-14, 13-1

14 13 5 6 1 2

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny wyłącznik.
• Dioda LED zaświeci się jako podświetlenie.

12.3 EKSPERYMENT 3 - Dwie diody LED połączone równolegle

Sekwencja okablowania

2-18-16, 17-15-13, 14-1

16 15 18 17 2 1 13 14

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny przełącznik, aby zobaczyć, jak zapalają się obie diody LED.
• Po wyłączeniu głównego przełącznika obie diody LED zostaną wyłączone.

User manual

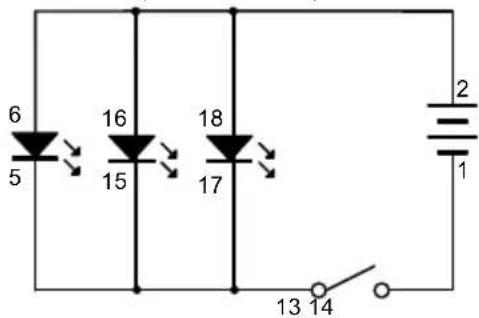

12.4 EKSPERYMENT 4 - Trzy diody LED połączone równolegle

Sekwencja okablowania

2-18-16-6, 5-15-17-13, 14-1

6 5 16 15 18 17 2 1 13 14

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny przełącznik, aby zobaczyć, jak zapalają się wszystkie diody LED.
• Po wyłączeniu głównego przełącznika wszystkie diody LED zostaną wyłączone.

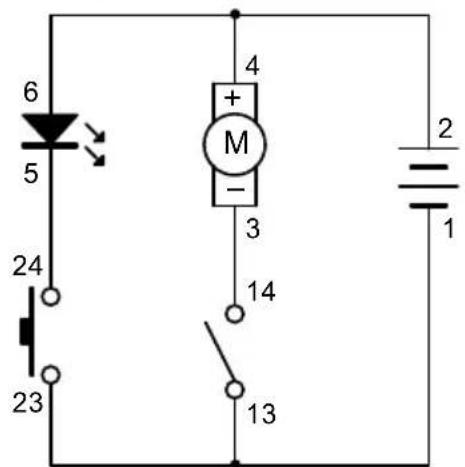

12.5 EKSPERYMENT 5 - Dmuchawa (pływająca kula) i dioda LED z oddzielnymi przełącznikami

Sekwencja okablowania

2-4-6, 5-24, 3-14, 13-23-1

6 5 24 23 4 + M - 3 14 13 2 1

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny wyłącznik. Włączy się dmuchawa.
• Naciśnij przełącznik, dioda LED zaświeci się.
• Dmuchawa i dioda LED są sterowane osobnymi przełącznikami. Dlatego można je włączać i wyłączać oddzielnie.

User manual

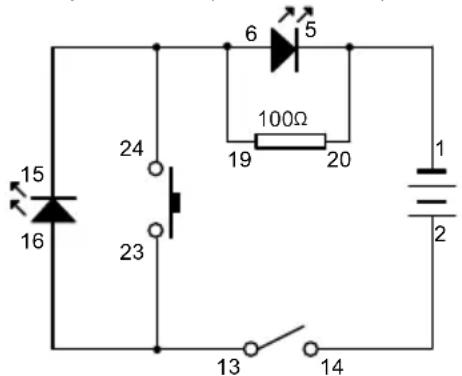

12.6 EKSPERYMENT 6 - Podstawowe działanie obwodu diod LED

Sekwencja okablowania

2-14, 13-16-23, 24-19-15-6, 5-20-1

15 16 24 23 6 5 100Ω 19 20 1 2 13 14

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny przełącznik. Zobaczysz, że mała dioda LED zaświeci się, ale duża dioda LED nie.
• Po naciśnięciu przełącznika, duża dioda LED zaświeci się, ale mała dioda LED zostanie wyłączona.

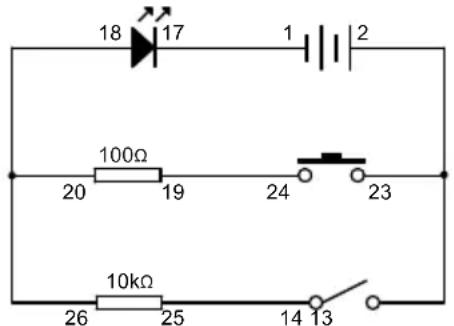

12.7 EKSPERYMENT 7 - Demonstracja rezystancji i natężenia prądu

Sekwencja okablowania

2-23-13, 14-25, 24-19, 20-26-18, 17-1

18 17 1 2 100Ω 20 19 24 23 10kΩ 26 25 14 13

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny przełącznik. Dioda LED zaświeci się słabo.
• Wyłącz główny przełącznik, aby wyłączyć urządzenie.
• Naciśnij przełącznik. Dioda LED zaświeci się jaśniej.
• Ponieważ ścieżka głównego przełącznika ma rezystor o większej rezystancji, prąd przez tę ścieżkę będzie mniejszy, a w rezultacie dioda LED będzie mniej jasna. Z drugiej strony, ścieżka przełącznika push ma rezystor o mniejszej rezystancji, więc prąd przez tę ścieżkę będzie większy, a dioda LED będzie jaśniejsza.

12.8 EKSPERYMENT 8 - Demonstracja rezystora zmiennego

Sekwencja okablowania

2-13, 14-35, 36-16, 15-1

35 36 37 14 13 2 1 16 15

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny wyłącznik.

User manual

- Regulując rezystor zmienny, można dostosować ilość prądu w obwodzie, a tym samym zmienić jasność diody LED.

12.9 EKSPERYMENT 9 - Demonstracja działania kondensatora

Sekwencja okablowania

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny przełącznik. Wygląda na to, że nic się nie dzieje. W rzeczywistości kondensator jest ładowany.
• Po 1-2 sekundach wyłącz główny wyłącznik. Kondensator jest naładowany i przechowuje niewielką ilość energii elektrycznej.
• Naciśnij przełącznik. Energia elektryczna zgromadzona w kondensatorze zostanie natychmiast uwolniona, a dioda LED zaświeci się na krótką chwilę!

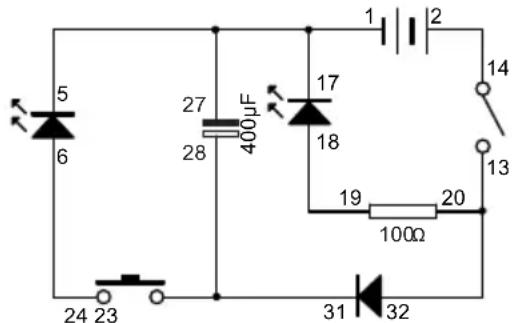

12.10 EKSPERYMENT 10 - Rozładowanie diody i kondensatora

Sekwencja okablowania

2-14, 13-32-20, 19-18, 17-1-5-27, 28-31-23, 24-6

5 6 27 28 400μF 17 18 19 100Ω 20 14 13 24 23 31 32

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny przełącznik. Czerwona dioda LED zaświeci się. Prąd płynący przez diodę będzie jednocześnie ładował kondensator.
• Po naciśnięciu przycisku zaświeci się żółta dioda LED. Zwolnienie przycisku spowoduje wyłączenie żółtej diody LED.
• Teraz wyłącz główny wyłącznik. Czerwona dioda LED zgaśnie. Jeśli w tym momencie naciśniesz przełącznik, żółta dioda LED zaświeci się na krótką chwilę z powodu uwolnienia zmagazynowanego ładunku elektrycznego kondensatora. Jednak czerwona dioda LED w ogóle się nie zaświeci, ponieważ dioda zablokowała prąd z kondensatora, który płynie w przeciwnym kierunku.

User manual

12.11 EKSPERYMENT 11 - Obwód "bramki AND" dla diody LED

Sekwencja okablowania

2-24, 23-14, 13-16, 15-19, 20-4, 3-1

19 20 100Ω 4 + Σ I 3 15 16 1 2 13 14 23 24

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Jeśli tylko włączysz główny włącznik lub tylko naciśniesz przycisk, dioda LED nie zaświeci się.
• Po włączeniu głównego przełącznika ORAZ naciśnięciu jednocześnie przycisku, zaświeci się dioda LED.
• Jest to znane jako "bramka AND". Oba przełączniki muszą być włączone, aby aktywować diodę LED.

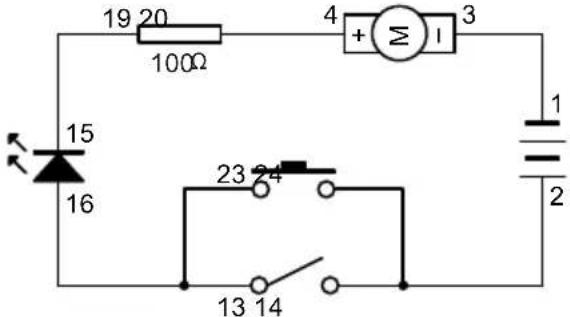

12.12 EKSPERYMENT 12 - Obwód "OR Gate" dla diody LED

Sekwencja okablowania

24-142-, 13-23-16, 15-19, 20-4, 3-1,

19 20 100Ω 4 + Σ I 3 15 16 23 24 13 14 1 2

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Aby zapalić diodę LED, można nacisnąć przycisk LUB włączyć główny przełącznik.
• Jest to znane jako "OR Gate". Włączenie dowolnego przełącznika LUB włączenie obu przełączników spowoduje aktywację diody LED.

A LUB B = C
A	B	C
0	0	0
1	0	1
0	1	1
1	1	1

User manual

12.13 EKSPERYMENT 13 - Obwód "NOT Gate" dla diody LED (z pływającą kulką dla dodatkowej ekscytacji)

Sekwencja okablowania

2-14-16, 15-20, 19-13-4, 3-1

13 14 4 + Σ I 3 19 20 100Ω 16 15 1 2

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Dioda LED zaświeci się automatycznie, nawet jeśli wyłącznik główny jest wyłączony.
• Po włączeniu głównego przełącznika dioda LED zgaśnie.
• W przypadku diody LED jest to znane jako "NOT Gate" - dioda LED świeci się, gdy przełącznik jest wyłączony. Dioda LED jest wyłączona, gdy przełącznik jest włączony.
• Jako dodatkowy element zabawy, dmuchawa będzie dmuchać, gdy dioda LED jest wyłączona!

12.14 EKSPERYMENT 14 - Obwód "bramki NAND" dla diody LED (z pływającą kulką dla dodatkowej ekscytacji)

Sekwencja okablowania

2-14-16, 15-20, 13-23, 24-19-4, 3-1

23 24 13 14 4 + Σ I 3 19 20 100Ω 16 15 1 2

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Dioda LED zaświeci się automatycznie.
• Dioda LED zostanie wyłączona tylko wtedy, gdy zarówno przełącznik, jak i główny przełącznik są włączone. Nazywa się to "bramką NAND".
• "Bramka NAND" jest dokładnym przeciwieństwem "bramki AND".
• Jako dodatkowy element zabawy, dmuchawa będzie dmuchać, gdy dioda LED jest wyłączona!

A NAND B = C
A	B	C
0	0	1
1	0	1
0	1	1
1	1	0

User manual

12.15 EKSPERYMENT 15 - Obwód "NOR Gate" dla diody LED (z pływającą kulką dla dodatkowej ekscytacji)

Sekwencja okablowania

-24-142-16, 15-20, 19-23-13-4, 3-1

13 14 23 24 4 + Σ 1 3 19 20 100Ω 16 15 1 2

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Dioda LED zaświeci się automatycznie.
• Gdy wyłącznik główny i przełącznik przyciskowy są wyłączone, dioda LED zaświeci się. Gdy główny przełącznik lub przełącznik przyciskowy są włączone, dioda LED zgaśnie. Jest to znane jako "bramka NOR".
• Bramka NOR jest dokładnym przeciwieństwem bramki OR.
• Jako dodatkowy element zabawy, dmuchawa będzie dmuchać, gdy dioda LED jest wyłączona!

A NOR B = C
A	B	C
0	0	1
1	0	0
0	1	0
1	1	0

12.16 EKSPERYMENT 16 - Prosta demonstracja czujnika światła

Sekwencja okablowania

2-34, 33-16, 15-13, 14-1

2 1 14 13 34 33 16 15

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny przełącznik. Możesz zauważyć, że dioda LED świeci bardzo słabo. Oznacza to, że przepływa przez nią bardzo niewielka ilość prądu. Zależy to od intensywności światła padającego na czujnik światła. Jeśli przeprowadzisz ten eksperyment w ciemniejszym miejscu, dioda LED może w ogółe się nie zaświecić.
• Jeśli użyjesz latarki, aby oświetlić czujnik światła, zobaczysz, że dioda LED świeci jasno. Dzieje się tak dlatego, że gdy jest więcej światła, więcej prądu będzie w stanie przepłynąć przez czujnik światła i zapalić diodę LED.

User manual

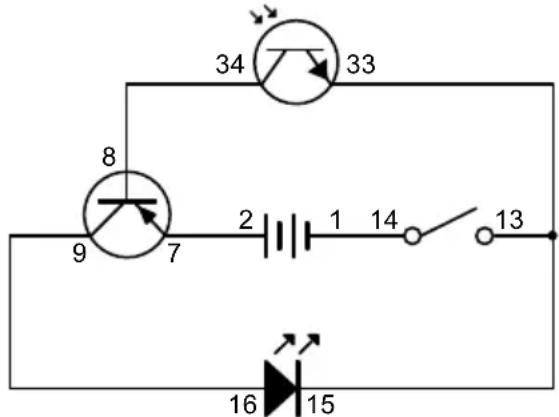

12.17 EKSPERYMENT 17 - Prosta demonstracja funkcji tranzystora PNP

Sekwencja okablowania

2-7, 9-16, 8-34, 33-15-13, 14-1

34 33 8 9 7 2 1 14 13 16 15

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny przełącznik. Tym razem, nawet przy niewielkiej ilości światła, dioda LED będzie świecić jasno!
• Dzieje się tak dlatego, że w tym obwodzie tranzystor PNP jest prawdziwą bramą do diody LED, a czujnik światła działa tylko jako przełącznik otwierający bramę! Gdy górna część obwodu nie jest podłączona, przez "Emitter" do "Bazy" tranzystora nie płynie prąd. Tak więc bramka "emitera" do "kolektora" jest zamknięta. Gdy światło pada na czujnik światła, górny obwód jest podłączony; bardzo mała ilość prądu przepływa przez "Emitter" do "Bazy", a następnie bramka "Emitera" do "Kolektora" jest otwarta! Prąd elektryczny z baterii może następnie przepływać przez tranzystor do diody LED, a zatem dioda LED będzie świecić jasno! Ten obwód sprawia, że czujnik światła staje się czułym przełącznikiem wykrywającym światło.

12.18 EKSPERYMENT 18 - Prosta demonstracja funkcji tranzystora NPN

Sekwencja okablowania

2-34-16, 15-12, 11-33, 10-13, 14-1

34 33 2 1 14 13 10 12 11 16 15

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny przełącznik. Ponownie, tym razem nawet przy niewielkiej ilości światła, dioda LED zaświeci się jasno!
• Jest to prawie to samo, co w przypadku tranzystora PNP. Odwrócone są tylko polaryzacje tranzystora.

User manual

12.19 EKSPERYMENT 19 - Opóźnione zapalanie diody LED

Sekwencja okablowania

- Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.

- Włącz główny przełącznik. Z powodu kondensatora dioda LED nie zaświeci się natychmiast. Dioda LED zaświeci się po chwili.

UWAGA: Jeśli eksperyment nie zadziała, może być konieczne "rozładowanie" kondensatora. Aby "rozładować", podłącz dowolny przewód do 21-22 na sekundę. W ten sposób energia elektryczna zgromadzona w kondensatorze zostanie "rozładowana", a następnie eksperyment będzie mógł ponownie działać.

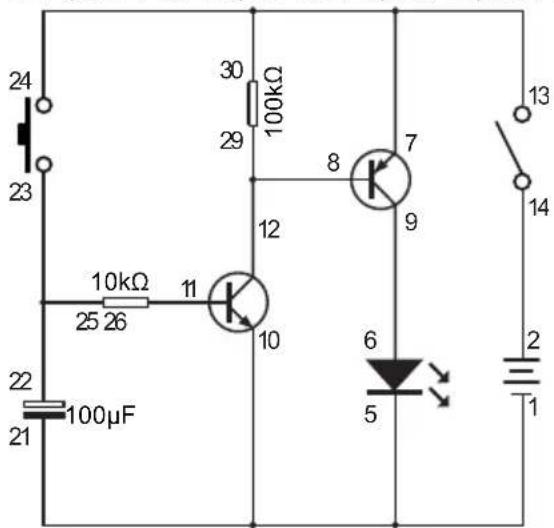

12.20 EKSPERYMENT 20 - Opóźnione gaśnięcie diody LED

Sekwencja okablowania

2-14, 13-7-30-24, 23-22-25, 26-11, 12-29-8, 9-6, 5-10-21-1

24 23 10kΩ 25 26 22 100μF 30 100kΩ 29 8 7 9 12 10 6 5 13 14 2 1

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny wyłącznik.
• Naciśnięcie przycisku spowoduje zaświecenie się diody LED.
• Po zwolnieniu przycisku należy odczekać pewien czas. Dioda LED będzie stopniowo gasnąć.

User manual

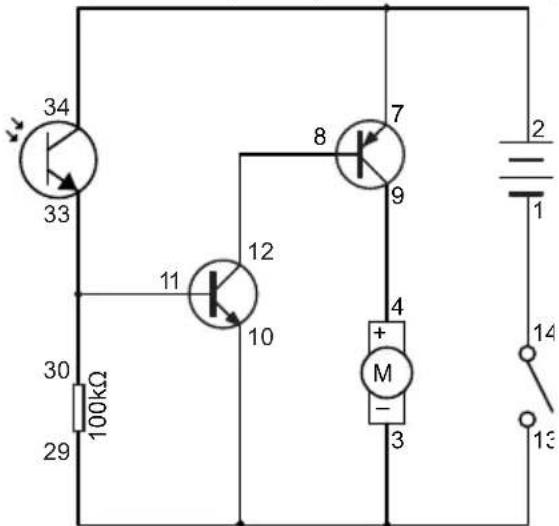

12.21 EKSPERYMENT 21 - Dmuchawa sterująca oświetleniem (typ Light)

Sekwencja okablowania

2-7-34, 33-30-11, 12-8, 9-4, 3-10-29-13, 14-1

34 33 8 7 9 12 11 10 4 + M - 30 100kΩ 29 13 14

- Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.

- Włącz główny wyłącznik. Włączy się dmuchawa.

- Zakrycie czujnika światła spowoduje osłabienie lub nawet zatrzymanie pracy dmuchawy. Odsłoń go, aby wznowić działanie.

12.22 EKSPERYMENT 22 - Dmuchawa sterowana światłem (typ ciemny)

Sekwencja okablowania

2-7-30, 29-34-11, 12-8, 9-4, 3-10-33-13, 14-1

30 100kΩ 29 8 7 9 11 12 4 + M - 3 34 33 14 13

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny wyłącznik. Zakryj czujnik światła, a dmuchawa wyłączy się.
• Odsłoń czujnik światła, a dmuchawa stanie się słabsza lub nawet przestanie działać.

User manual

12.23 EKSPERYMENT 23 - Naprzemienna praca diody LED i dmuchawy

Sekwencja okablowania

2-14, 13-6-7-20, 5-4-9-21, 8-12, 11-36-22, 1-3-35-10, 19-37

19 20 100Ω 37 36 11 12 35 10 100μF 22 21 8 7 9 6 5 4 + M - 3 13 14 2 1

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny przełącznik i spróbuj powoli wyregulować rezystor zmienny.
• Zarówno dioda LED, jak i dmuchawa będą aktywowane naprzemiennie.
• Częstotliwość alternatywna dla obu urządzeń zależy od ustawionej wartości rezystora zmiennego.

12.24 EKSPERYMENT 24 - Dmuchawa z regulacją prędkości

Sekwencja okablowania

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny wyłącznik.
• Regulując rezystor zmienny, można dostosować moc nadmuchu dmuchawy.

User manual

12.25 EKSPERYMENT 25 - Wskaźnik połączenia

Sekwencja okablowania

2-13, 14-16-20-26, 25-24, 15-18-19-12, 23-11-30, 29-10-17-1

25 26 10KΩ 24 23 100Ω 20 19 16 15 14 13 12 11 10 30 100KΩ 29 18 17 2 1

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny przełącznik. Czerwona dioda LED zaświeci się, ale niebieska dioda LED nie.
• Naciśnij przełącznik. Niebieska dioda LED zaświeci się, a czerwona dioda LED zgaśnie.
• Zwolnij przełącznik. Czerwona dioda LED zaświeci się ponownie, a niebieska dioda LED zgaśnie.
• Zasada ta może być wykorzystywana do wskazywania przerwania/połączenia obwodu: Gdy drzwi, drzwi samochodu lub okno są zamknięte, jest to tak, jakby przełącznik był wciśnięty, a zatem niebieska dioda LED świeci się, a czerwona dioda LED nie. Gdy drzwi, drzwi samochodu lub okno są otwarte, jest to tak, jakby przełącznik został zwolniony, a zatem czerwona dioda LED świeci się, a niebieska dioda LED gaśnie.

12.26 EKSPERYMENT 26 - Ręczne sterowanie zatrzymaniem i wznowieniem pracy dmuchawy

Sekwencja okablowania

2-7-30-24, 23-26-22, 21-29-11, 12-8, 9-4, 3-10-25-13, 14-1

24 23 100μF 22 21 30 100KΩ 29 11 12 10 8 7 9 4 + M - 3 2 1 14 13 26 10KΩ 25

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny wyłącznik. Po chwili dmuchawa zacznie dmuchać.

User manual

• Naciśnij przełącznik, a prędkość nadmuchu zostanie na chwilę zmieniona. Nie zwalniaj przycisku, a prędkość stopniowo powróci do pierwotnej prędkości nadmuchu.
• Następnie zwolnij przełącznik. Dmuchawa zatrzyma się na chwilę. Po odczekaniu pewnego czasu dmuchawa wznowi pracę tak, jak na początku eksperymentu!

© INFORMACJA O PRAWACH AUTORSKICH

Prawa autorskie do niniejszej instrukcji należą do firmy Velleman nv. Wszelkie prawa na całym świecie zastrzeżone. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona lub zmniejszana na jakimkolwiek nośniku elektronicznym lub w inny sposób bez uprzedniej pisemnej zgody właściciela praw autorskich.

MANUAL DO UTILIZADOR

1. Introdução

Velleman ® usługi i gwarancja jakości

Od czasu założenia w 1972, Velleman® zdobył bogate doświadczenie w dziedzinie światowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach.

Wszystkie nasze produkty spełniają surowe wymagania jakościowe oraz wypełniają normy i dyrektywy obowiązujące w krajach UE. W celu zapewnienia najwyższej jakości naszych produktów, przechodzą one regularne oraz dodatkowo wyrywkowe badania kontroli jakości, zarówno naszego wewnętrznego działu jakości jak również wyspecjalizowanych firm zewnętrznych. Pomimo dołożenia wszelkich starań czasem mogą pojawić się problemy techniczne, prosimy odwołać się do gwarancji (patrz warunki gwarancji).

Ogólne Warunki dotyczące gwarancji:

- Wszystkie produkty konsumenckie podlegają 24-miesięcznej gwarancji na wady produkcyjne i materiałowe od daty zakupu.

- W przypadku, gdy usterka jest niemożliwa do usunięcia lub koszt usunięcia jest nadmiernie wysoki Velleman ® może zdecydować o wymianie artykułu na nowy, wolny od wad lub zwrócić zapłaconą kwotę. Zwrot gotówki może jednak nastąpić z uwzglednieniem poniższych warunków:

- zwrot 100% ceny zakupu w przypadku, gdy wada wystąpiła w ciągu pierwszego roku od daty zakupu i dostawy

- wymiana wadliwego artykułu na nowy, wolny od wad z odpłatnością 50% ceny detalicznej lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystąpiła w drugim roku od daty zakupu i dostawy.

- Produkt nie podlega naprawie gwarancyjnej:

- gdy wszystkie bezpośrednie lub pośrednie szkody spowodowane są działaniem czynników środowiskowych lub losowych (np. przez utlenianie, wstrząsy, upadki, kurz, brud, ...), wilgotności;

- gwarant nie ponosi odpowiedzialności za szkody wynikających z utraty danych;

- produkty konsumenckie, części zamienne lub akcesoria podatne na process starzenia, wynikającego z normalnego użytkowania, np: baterie (ladowalne, nieładowalne, wbudowane lub wymienne), żarówki, paski napędowe, gumowe elementy napędowe... (nieograniczona lista);

- usterka wynika z działania pożaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub klęski żywiołowej, itp.;

- usterka wynika z zaniedbań eksploatacyjnych tj. umyślne bądź nieumyślne zaniechanie czyszczenia, konserwacji, wymiany materiałów ekspolatacyjnych, niedbalstwa lub z niewłaściwego obchodzenia się lub niezgodnego użytkowania z instrukcją producenta;

- szkody wynikające z nadmiernego użytkowania gdy nie jest do tego celu przeznaczony tj. działalność komerycjna, zawodowa lub wspólne użytkowanie przez wiele osób - okres obowiązywania gwarancji zostanie obniżony do 6 (sześć) miesięcy;

- Szkody wynikające ze żle zabezpieczonej wysyłki produktu;

- Wszelkie szkody spowodowane przez nieautoryzowaną naprawę, modyfikację, przeróbkę produktu przez osoby trzecie jak również bez pisemnej zgody firmy Velleman ®.

- Uszkodzony produkt musi zostać dostarczony do sprzedawcy ® Velleman, solidnie zapakowany (najlepiej w oryginalnym opakowaniu), wraz z wyposażeniem z jakim produkt został sprzedany. W przypadku wysyłki towaru

w opakowaniu innym niż oryginalnym ryzyko usterki produktu oraz tego skutki przechodzą na właściciela produktu. Wraz z niesprawnym produktem należy dołączyć jasny i szczegółowy opis jego usterki, wady;

- Wskazówka: Aby zaoszczędzić na kosztach i czasie, proszę szczegółowo zapoznać się z instrukcja obsługi; czy przyczyną wady są okoliczności techniczne czy też wynikaja wyłącznie z nieznajomości obsługi produktu. W przypadku wysyłki sprawnego produktu do serwisu nabywca może zostać obciążony kosztmi obsługi oraz transportu.

- W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji.

Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi).

PT
