INSTRUKCJA OBSŁUGI KNS110 VELLEMAN

Do wszystkich mieszkańców Unii Europejskiej

Ważne informacje środowiskowe dotyczące tego produktu

Ten symbol na urządzeniu lub opakowaniu oznacza, że utylizacja urządzenia po zakończeniu jego cyklu życia może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (ani baterii) jako nieposortowanych odpadów komunalnych; należy je przekazać wyspecjalizowanej firmie w celu recyklingu. Urządzenie należy zwrócić do dystrybutora lub lokalnej firmy zajmującej się recyklingiem. Należy przestrzegać lokalnych przepisów dotyczących ochrony środowiska.

W razie wątpliwości należy skontaktować się z lokalnymi władzami odpowiedzialnymi za utylizację odpadów.

Dziękujemy za wybranie firmy Velleman! Przed oddaniem urządzenia do użytku należy dokładnie zapoznać się z instrukcją obsługi. Jeśli urządzenie zostało uszkodzone podczas transportu, nie należy go instalować ani używać i należy skontaktować się ze sprzedawcą.

2. Instrukcje bezpieczeństwa

Przed rozpoczęciem korzystania z urządzenia należy przeczytać i zrozumieć niniejszą instrukcję oraz wszystkie znaki bezpieczeństwa.

Ryzyko zadławienia z powodu małych części. Nie dla dzieci w wieku poniżej 3 lat.

8+

Zalecany wiek: +.

• Ten produkt jest przeznaczony do użytku w celach edukacyjnych w szkołach i innych placówkach pedagogicznych pod nadzorem dorosłego instruktora, takich jak sprzęt naukowy.
• Chronić przed deszczem, wilgocią, rozpryskami i kapiącymi płynami, wstrząsami i nadużyciami, ekstremalnymi temperaturami i kurzem.

3. Ostrzeżenie

Wymagany jest nadzór i pomoc osoby dorosłej.

To urządzenie jest przeznaczone wyłącznie dla dzieci w wieku 8 lat i starszych.

Nieodpowiednie dla dzieci w wieku poniżej 3 lat ze względu na małe części i elementy - NIEBEZPIECZEŃSTWO POŁKNIĘCIA!

Przed rozpoczęciem użytkowania należy przeczytać wszystkie instrukcje zawarte w podręczniku i postępować zgodnie z nimi.

Ta zabawka zawiera małe części i funkcjonalne ostre punkty na elementach. Przechowywać z dala od dzieci w wieku poniżej 3 lat.

Wymagane są 2 baterie AA (brak w zestawie).

Zachowaj informacje i niniejszą instrukcję do wykorzystania w przyszłości.

Instrukcje dla rodziców są dołączone i muszą być przestrzegane.

Nie używać w pobliżu ucha! Niewłaściwe użycie może spowodować uszkodzenie słuchu.

KNS110

4. Uwaga

Przed rozpoczęciem jakiegokolwiek eksperymentu należy dokładnie sprawdzić i upewnić się, że wszystkie wykonane połączenia przewodów są prawidłowe przed włożeniem baterii i włączeniem urządzenia, ponieważ ich brak może spowodować uszkodzenie komponentów lub płytki drukowanej urządzenia.

Po zakończeniu eksperymentu upewnij się, że baterie są odłączone i wyłącz urządzenie przed usunięciem przewodów.

Do eksperymentu nie należy stosować żadnych komponentów ani części innych niż te dostarczone z tym zestawem.

Zabawki nie należy podłącać do większej niż zalecana liczby zasilaczy.

• Patrz Gwarancja jakości i serwisu Velleman® na ostatnich stronach niniejszej instrukcji.
- Wszelkie modyfikacje urządzenia są zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane modyfikacjami urządzenia przez użytkownika nie są objęte gwarancją.
- Z urządzenia należy korzystać wyłącznie zgodnie z jego przeznaczeniem. Używanie urządzenia w nieautoryzowany sposób spowoduje utratę gwarancji.
- Uszkodzenia spowodowane zlekceważeniem niektórych wskazówek zawartych w niniejszej instrukcji nie są objęte gwarancją, a sprzedawca nie ponosi odpowiedzialności za jakiekolwiek wynikające z tego usterki lub problemy.
- Ani Velleman group nv, ani jej dealerzy nie ponoszą odpowiedzialności za jakiekolwiek szkody (nadzwyczajne, przypadkowe lub pośrednie) - jakiekolwiek natury (finansowej, fizycznej...) wynikające z posiadania, użytkowania lub awarii tego produktu.
• Zachowaj niniejszą instrukcję do wykorzystania w przyszłości.

6. Opis produktu

Z przyjemnością zapraszamy do wypróbowania tego gotowego do użycia zestawu obwodów elektronicznych odpowiedniego dla dzieci w wieku od 8 lat. "Będziesz zaskoczony" tym, czego możesz się nauczyć, ponieważ eksperyment jest realistyczną koncepcją elektroniki i elektryczności. Z pewnością pozwoli ci poznać niezbędne komponenty elektroniczne, obwody i teorie, a także podstawowe zasady elektroniki - elektryczność, napięcie, prąd, opór, magnetyzm, inne obwody elektryczne i teorie.

W porządku jest, jeśli nie masz wiedzy na temat elektroniki i nie do końca rozumiesz, jak działają wszystkie eksperymenty. Gdy już zaczniesz, będziesz w stanie rozwinąć swoje zrozumienie poprzez eksperymentowanie i być może wypróbowanie kilku interesujących eksperymentów na własną rękę.

Ten zestaw obwodów elektronicznych zawiera ponad 18 eksperymentów i jest sprytnie zaprojektowany tak, aby główna płytka drukowana zawierała wszystkie odpowiednie elementy elektroniczne. Wszystko, co musisz zrobić, to po prostu podłączyć przewody zgodnie z sekwencją okablowania każdego eksperymentu i postępować zgodnie z krokami jeden po drugim. Po podłączeniu obwód aktywuje się i zacznie działać.

Pamiętaj, że nie jest to jednorazowy eksperyment. Im więcej czasu poświęcisz na budowanie eksperymentów, tym większą wiedzę zdobędziesz. Nigdy nie będziesz się nudzić, ale będziesz całkowicie zaangażowany w odkrywanie nowych ekscytujących eksperymentów przez kilka lat.

EKSPERYMENTY

1. wirnik (latający wentylator)
2. prosty obwód LED
3. wirnik (latający wentylator) i dioda LED
4. czerwona i zielona dioda LED
5. podstawowe działanie obwodu LED
6. rozładowanie diody i kondensatora
7. Obwód LED "Bramka AND"
8. obwód LED "NOT Gate" (z latającym wentylatorem dla dodatkowej ekscytacji)
9. Obwód LED "OR Gate"

KNS110

1. Obwód LED "NAND Gate" (z latającym wentylatorem dla dodatkowej ekscytacji)
2. Obwód LED "NOR Gate" (z latającym wentylatorem dla dodatkowej ekscytacji)
3. Kontroler czasu
4. Zestaw do nauki alfabetu Morse'a
5. wentylator typu opóźnionego
6. wentylator typu spowalniającego
7. Wentylator uruchamiany mikrofonem
8. Naprzemienne diody LED i wentylator
9. Regulowana dioda LED
10. wentylator z regulacją prędkości

7. Słowniczek

Wzmacniacz - obwód elektroniczny, który wzmacnia wysyłany do niego sygnał. Elementem wzmacniającym może być tranzystor, lampa próżniowa lub odpowiednie urządzenie magnetyczne.

Bateria - źródło energii. Zawiera substancje chemiczne, które ulegają reakcji chemicznej w celu wytworzenia energii elektrycznej po podłączeniu obwodu.

Pojemność - pomiar pojemności kondensatora do przechowywania ładunku elektrycznego.

Kondensator - urządzenie składające się z dwóch przewodników oddzielonych izolatorem. Służy do przechowywania ładunku elektrycznego lub jako filtr w obwodzie.

IC (Integrated Circuit) - małe urządzenie elektroniczne wykonane z materiału półprzewodnikowego, stosowane w różnych urządzeniach, w tym mikroprocesorach, sprzęcie elektronicznym i samochodach.

Czujnik światła - Istnieją różne rodzaje czujników światła. Ten użyty tutaj to fototranzystor. Gdy pada na niego światło, jest on jak przełącznik, przez który przepływa prąd.

Dioda - urządzenie stosowane w obwodach elektrycznych umożliwiające przepływ prądu elektrycznego w jednym kierunku i blokujące go w kierunku przeciwnym.

Mikrofon - urządzenie przekształcające dźwięk w sygnał elektryczny.

Silnik - urządzenie przekształcające energię elektryczną w ruch mechaniczny.

LED (Light Emitting Diode) - dioda emituje światło, gdy przepływa przez nią prąd.

Rezystancja - pomiar stopnia, w jakim obiekt przeciwstawia się przepływającemu przez niego prądowi elektrycznemu.

Rezystor - urządzenie zaprojektowane w celu uzyskania rezystancji.

Głośnik - urządzenie zmieniające sygnały elektryczne w dźwięk.

Przełącznik - urządzenie służące do otwierania i zamykania źródła zasilania w obwodzie.

Tranzystor - urządzenie półprzewodnikowe, które wzmacnia sygnał i otwiera lub zamyka obwód.

Tabela prawdy - jest to tabela matematyczna używana do logicznego obliczania wartości logicznych i jako procedura decyzyjna.

Rezystor zmienny - rodzaj rezystora i urządzenie o regulowanej rezystancji w obwodzie elektronicznym / elektrycznym.

Przewód - przewodnik, który przewodzi prąd. Podłączenie przewodu jest jak zapewnienie ścieżki umożliwiającej przepływ energii elektrycznej.

8. Informacje o akumulatorze

Należy używać 2 baterii 1,5 V AA (brak w zestawie).

Aby uzyskać najlepszą wydajność, zawsze używaj świeżych baterii i wyjmuj baterie, gdy nie są używane.

Baterie muszą być włożone z zachowaniem prawidłowej biegunowości.

Baterie nieładowalne nie mogą być ładowane.

Akumulatory mogą być ładowane wyłącznie pod nadzorem osoby dorosłej.

Baterie wielokrotnego ładowania należy wyjąć z zabawki przed ich naładowaniem.

Nie wolno mieszać różnych typów baterii ani baterii nowych i używanych.

Wyczerpane baterie należy usunąć z zabawki.

Zaciski zasilania nie mogą być zwierane.

Należy używać wyłącznie baterii tego samego lub równoważnego typu.

Nie wrzucać baterii do ognia.

Nie należy mieszać starych i nowych baterii.

Nie należy mieszać baterii alkalicznych, węglowo-cynkowych i akumulatorków.

KNS110

9. Sekwencja okablowania i połączenia

Upewnij się, że wszystkie przewody są prawidłowo podłączone do ponumerowanych zacisków sprężynowych głównej płytki drukowanej zgodnie z sekwencją okablowania każdego eksperymentu. Odegnij zacisk sprężynowy i włóż odsłoniętą błyszczącą część przewodu do zacisku sprężynowego. Upewnij się, że przewód jest prawidłowo podłączony do zacisku sprężynowego.

Na przykład, jeśli sekwencja okablowania to 4-33, 1-10-32-35, 2-12, podłącz przewód między zaciskiem sprężyny 4 i 33; następnie podłącz przewód między zaciskiem sprężyny 1 i 10, przewód między zaciskiem sprężyny 10 i 32, przewód między zaciskiem sprężyny 32 i 35; a na koniec podłącz przewód między zaciskiem sprężyny 2 i 12. Jest to tylko przykład, a nie dokładne połączenie obwodu w eksperymencie.

Jeśli obwód nie działa, można sprawdzić połączenie przewodu i zacisku sprężynowego, czy nie jest dobrze połączone lub czy izolowana plastikowa część przewodu jest włóżona do zacisku sprężynowego.

10. Charakterystyka komponentu

W tym zestawie eksperymentalnym poznasz podstawową teorię obwodów, charakterystykę kondensatora, układu scalonego, diody LED, czujnika światła, rezystora i tranzystora. Możesz dowiedzieć się, że gdy tranzystor i kondensator współpracują ze sobą, można uzyskać różne efekty świetlne i dźwiękowe w różnych połączeniach obwodów.

Kondensator to urządzenie składające się z dwóch przewodników oddzielonych izolatorem. Jest przeznaczony do przechowywania ładunku elektrycznego lub jako filtr w obwodzie. Jest to powszechnie stosowany element w obwodach elektronicznych i elektrycznych jako urządzenie do magazynowania energii lub jako urządzenie filtrujące do odfiltrowywania elektronicznych hałaśliwych lub bezużytecznych sygnałów częstotliwości. Istnieją różne typy kondensatorów, które są przeznaczone do różnych zastosowań w obwodach elektronicznych / elektrycznych.

Kondensator elektrolityczny Symbol obwodu

IC (Integrated Circuit) to małe urządzenie elektroniczne wykonane z półprzewodników, stosowane w różnych urządzeniach, w tym mikroprocesorach, sprzęcie elektronicznym i samochodach. Układ scalony jest tworzony przez dużą liczbę tranzystorów w "chipie" (krzemie). Jest to obecnie krytyczny i powszechnie używany komponent w szerokiej gamie zastosowań, od zabawek, produktów gospodarstwa domowego po najnowocześniejszy sprzęt.

LED (Light Emitting Diode) to dioda, która emituje światło, gdy przepływa przez nią prąd elektryczny. Diody LED mają różne kolory światła, które zależą od rodzaju użytych materiałów półprzewodnikowych. Jest to powszechnie stosowane urządzenie w oświetleniu domowym i samochodowym.

LED (dioda elektroluminescencyjna)

Czujnik światła to urządzenie reagujące na światło. Istnieją różne rodzaje czujników światła. Ten użyty tutaj to fototranzystor. Gdy nie ma światła, prąd elektryczny nie może przez niego przepływać. Dlatego jest on jak przełącznik, który jest wyłączony. Gdy pada na niego światło, prąd elektryczny może przez niego przepływać. Jest wtedy jak przełącznik, który jest włączony. W ten sposób można utworzyć obwód sterowania oświetleniem.

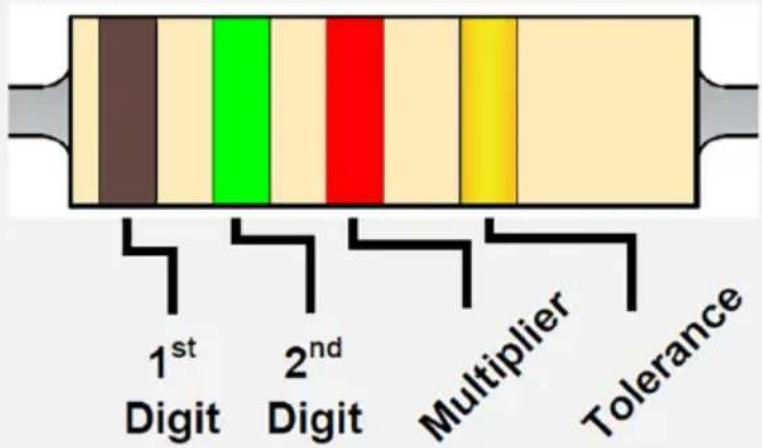

Rezystor wykorzystuje różne kolory pierścieni do reprezentowania wartości (rezystancji). Pierwszy i drugi pierścień reprezentują cyfrę. Trzeci pierścień reprezentuje mnożnik, jak pokazano w tabeli. Czwarty pierścień reprezentuje tolerancję, która oznacza dokładność rezystancji. Przykład: Kolorowe pierścienie to brązowy, czerwony, brązowy i złoty, co oznacza rezystancję 120 omów, tolerancja 5% (Ω).

Kod identyfikacji koloru

Kolor	1.	2.	3^rd - mnożnik	Tolerancja
Czarny	0	0	x 1
Brazowy	1	1	x 10
Czerwony	2	2	x 100
Pomarańczowy	3	3	x 1000
Żółty	4	4	x 10000
Zielony	5	5	x 100000
Niebieski	6	6	x 1000000
Fioletowy	7	7
Szary	8	8
Biały	9	9
Brazowy				+/- 1%
Czerwony				+/- 2%
Złoto			x 0.1	+/- 5%
Srebro			x 0.01	+/- 10%

Tranzystor to urządzenie półprzewodnikowe, które służy do wzmacniania sygnału oraz otwierania lub zamykania obwodu. Istnieją dwa typy tranzystorów, a mianowicie NPN i PNP, o podobnym symbolu obwodu. Tranzystor jest podstawowym urządzeniem powszechnie stosowanym w nowoczesnym sprzęcie elektronicznym. Ma najszybszą reakcję i dokładne działanie jako wzmacniacz i

KNS110

urządzenie przełączające i może działać jako pojedyncze urządzenie / komponent lub jako część układu scalonego (IC). Układ scalony składa się z ponad tysiąca do miliona tranzystorów.

Jeśli zapoznałeś się już z powyższymi informacjami i chciałbyś dowiedzieć się więcej na temat znajomości obwodów elektrycznych, a także tego, jak przydatne mogą być ich komponenty, przeprowadźmy następujące eksperymenty.

11. Eksperymenty

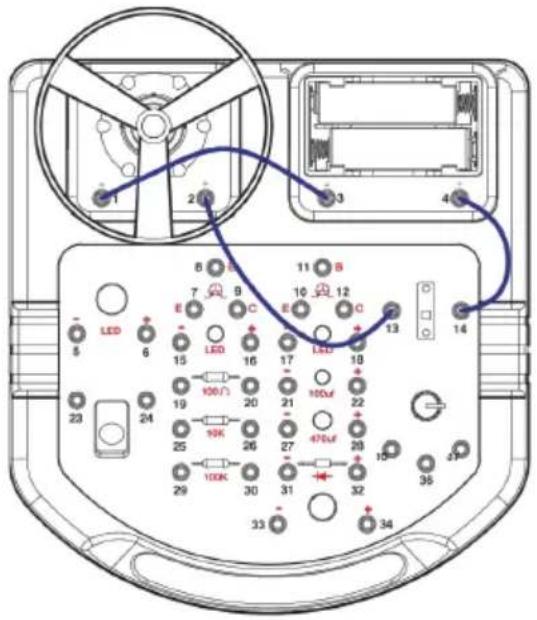

11.1 EKSPERYMENT 1 - Wirnik (latający wentylator) Sterowanie światłem Dźwięk muzyczny

Sekwencja okablowania

4-14, 13-2, 1-3

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny wyłącznik.
• Widać obracający się wentylator.
• Po kilku sekundach, po wyłączeniu głównego wyłącznika, wentylator wysunie się z silnika.

KNS110

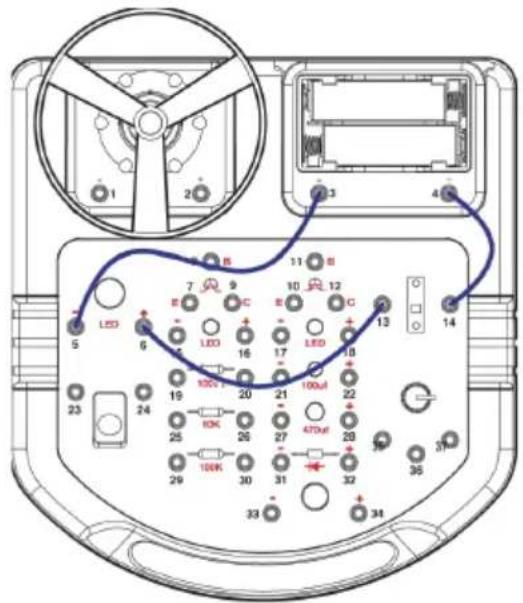

11.2 EKSPERYMENT 2 - Prosty obwód LED

Sekwencja okablowania

4-14, 13-6, 5-3

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny wyłącznik.
• Dioda LED zaświeci się jak podświetlenie.

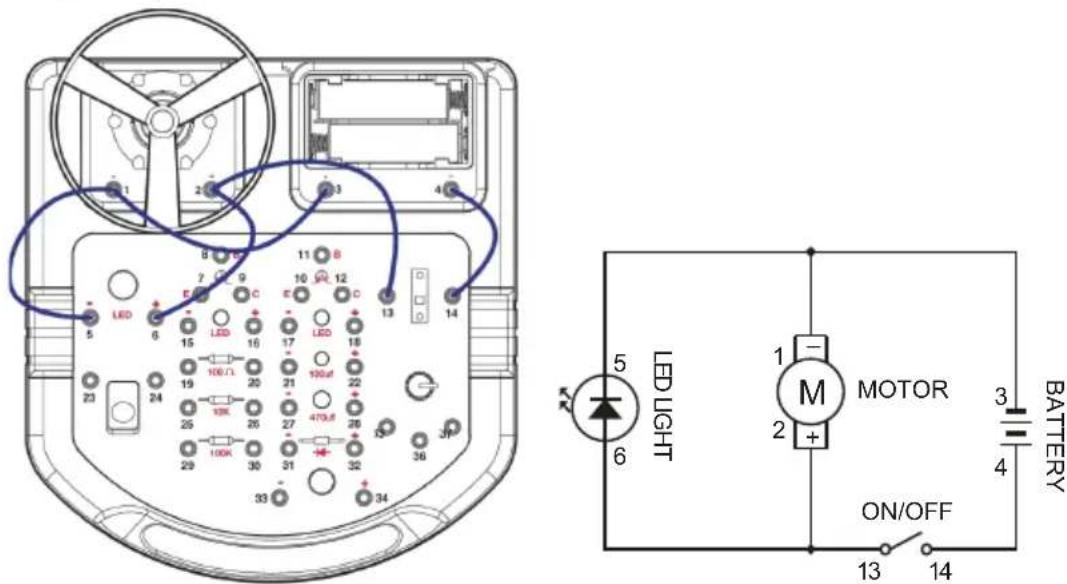

11.3 EKSPERYMENT 3 - Wirnik (latający wentylator) i dioda LED

Sekwencja okablowania

4-14, 3-1-5, 13-2-6

• Włącz główny przełącznik. Wentylator zacznie się obracać, a dioda LED zacznie słabo świecić.
• Po wyłączeniu głównego przełącznika dioda LED zgaśnie, a wentylator wysunie się z silnika.
• Jeśli najpierw odłączysz wentylator i powtórzysz eksperyment, tym razem dioda LED będzie świecić jaśniej.

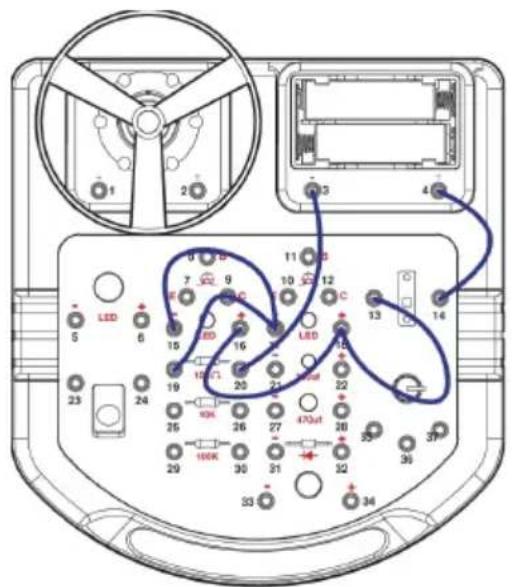

11.4 EKSPERYMENT 4 - Czerwona i zielona dioda LED

Sekwencja okablowania

4-14, 13-18-16, 19-17-15, 3-20

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny przełącznik, aby zobaczyć zaświecenie się czerwonej i zielonej diody LED.
• Po wyłączeniu głównego przełącznika obie diody LED zostaną wyłączone.

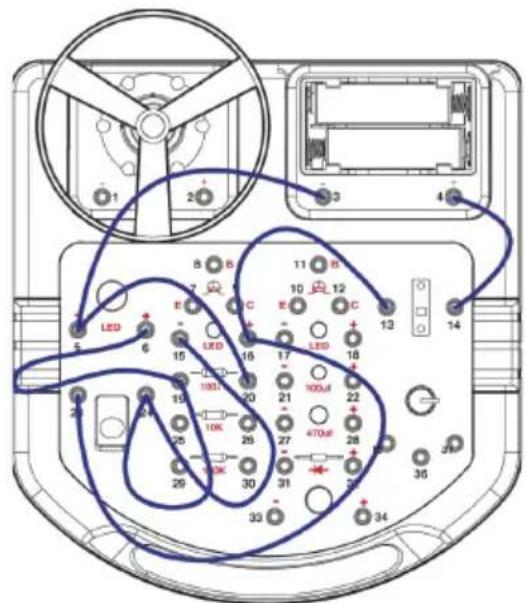

11.5 EKSPERYMENT 5 - Podstawowe działanie obwodu LED

Sekwencja okablowania

4-14, 3-5-20, 6-19-24-15, 13-16-23

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny przełącznik. Zielona dioda LED zaświeci się, ale czerwona dioda LED nie zaświeci się.
• Po naciśnięciu przycisku czerwona dioda LED zaświeci się, ale zielona dioda LED zgaśnie.

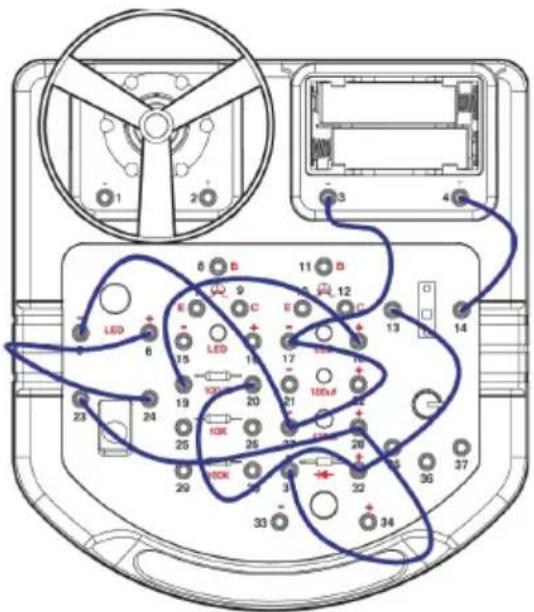

11.6 EKSPERYMENT 6 - Rozładowanie diody i kondensatora

Sekwencja okablowania

4-14, 3-17-27-5, 13-32-20, 18-19, 31-28-23, 6-24

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny przełącznik. Mała czerwona dioda LED zaświeci się. Prąd płynący z diody będzie jednocześnie ładował kondensator.
• Po naciśnięciu przełącznika zaświeci się duża czerwona dioda LED. Zwolnienie przycisku spowoduje wyłączenie dużej czerwonej diody LED.
• Teraz wyłącz główny wyłącznik. Mała czerwona dioda LED zgaśnie. Jeśli jednak w tym czasie naciśniesz przełącznik, duża czerwona dioda LED zaświeci się na krótką chwilę! Jest to spowodowane uwolnieniem ładunku elektrycznego zgromadzonego w kondensatorze.

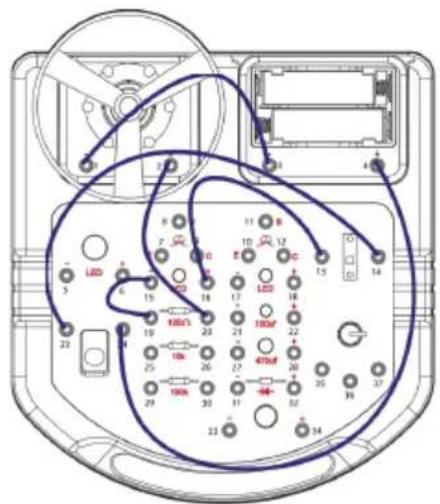

11.7 EKSPERYMENT 7 - Obwód diody LED "AND Gate"

Sekwencja okablowania

4-24, 14-23, 13-16, 15-19, 20-2, 3-1

- Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.

KNS110

• Jeśli tylko włączysz główny włącznik lub tylko naciśniesz przycisk, dioda LED nie zaświeci się.
• Jeśli włączysz główny przełącznik ORAZ naciśniesz jednocześnie przycisk, dioda LED zaświeci się.
• Jest to znane jako "bramka AND". Oba przełączniki muszą być włączone, aby aktywować diodę LED.

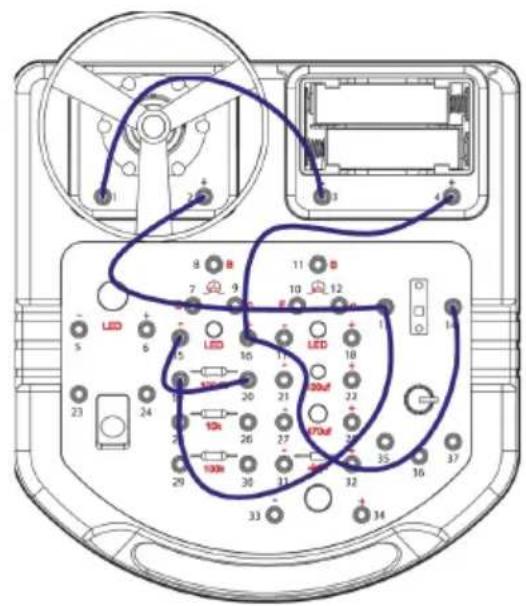

11.8 EKSPERYMENT 8 - Obwód LED "NOT Gate" (z latającym wentylatorem dla dodatkowej ekscytacji)

Sekwencja okablowania 4-16-14, 3-1, 2-13-19, 20-15

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Dioda LED zaświeci się automatycznie, nawet jeśli wyłącznik główny jest wyłączony.
• Po włączeniu głównego przełącznika dioda LED zgaśnie.
• W przypadku diody LED jest to znane jako "NOT Gate" - dioda LED świeci się, gdy przełącznik jest wyłączony. Dioda LED jest wyłączona, gdy przełącznik jest włączony.
• Jako dodatkowy element zabawy, wentylator będzie się obracał, gdy dioda LED jest wyłączona! Po kilku sekundach, gdy dioda LED zostanie ponownie włączona, wentylator uniesie się z silnika!

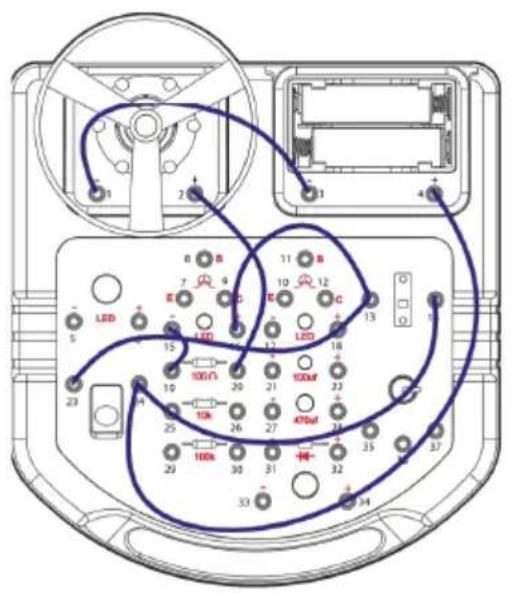

Sekwencja okablowania

KNS110

24-144-, 3-1, 2-20, 19-15, 16-13-23

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Aby zapalić diodę LED, można nacisnąć przycisk LUB włączyć główny przełącznik.
• Jest to znane jako "OR Gate". Włączenie dowolnego przełącznika LUB włączenie obu przełączników spowoduje aktywację diody LED.

A LUB B =C
A	B	C
0	0	0
1	0	1
0	1	1
1	1	1

KNS110

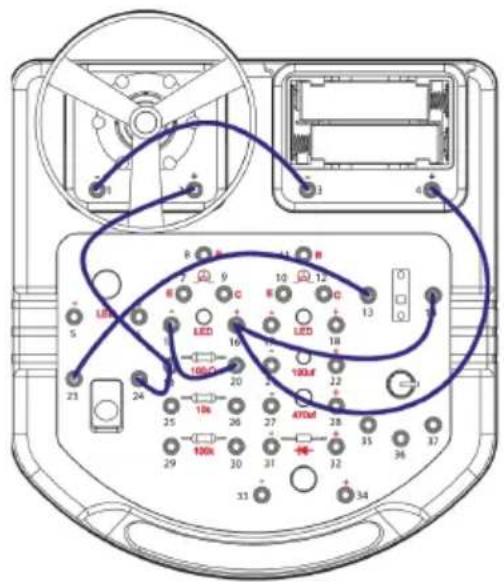

11.10 EKSPERYMENT 10 - Obwód LED "NAND Gate" (z latającym wentylatorem dla dodatkowej ekscytacji)

Sekwencja okablowania

16-144-, 3-1, 2-19-24, 20-15, 13-23

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Dioda LED zaświeci się automatycznie.
• Dioda LED zostanie wyłączona tylko wtedy, gdy włączony jest zarówno przycisk, jak i wyłącznik główny. Nazywa się to "bramką NAND".
• "Bramka NAND" jest dokładnie przeciwieństwem "bramki AND".
• Jako dodatkowy element zabawy, wentylator będzie się obracał, gdy dioda LED jest wyłączona! Po kilku sekundach, gdy dioda LED zostanie ponownie włączona, wentylator uniesie się z silnika!

A NAND B= C
A	B	C
0	0	1
1	0	1
0	1	1
1	1	0

KNS110

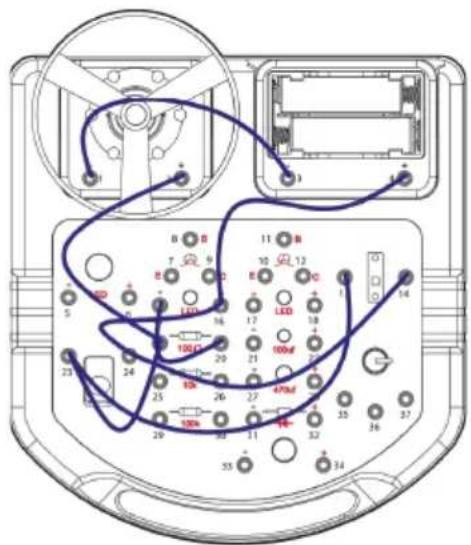

11.11 EKSPERYMENT 11 - Obwód LED "NOR Gate" (z latającym wentylatorem dla dodatkowej ekscytacji)

Sekwencja okablowania

-16-244-14, 3-1, 2-19-23-13, 20-15

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Dioda LED zaświeci się automatycznie.
• Gdy wyłącznik główny i przełącznik przyciskowy są wyłączone, dioda LED zaświeci się. Gdy główny przełącznik lub przełącznik przyciskowy są włączone, dioda LED zgaśnie. Jest to znane jako "bramka NOR".
• Bramka NOR jest dokładnym przeciwieństwem bramki OR.
• Jako dodatkowy element zabawy, wentylator będzie się obracał, gdy dioda LED jest wyłączona! Po kilku sekundach, gdy dioda LED zostanie ponownie włączona, wentylator uniesie się z silnika!

A NOR B = C
A	B	C
0	0	1
1	0	0
0	1	0
1	1	0

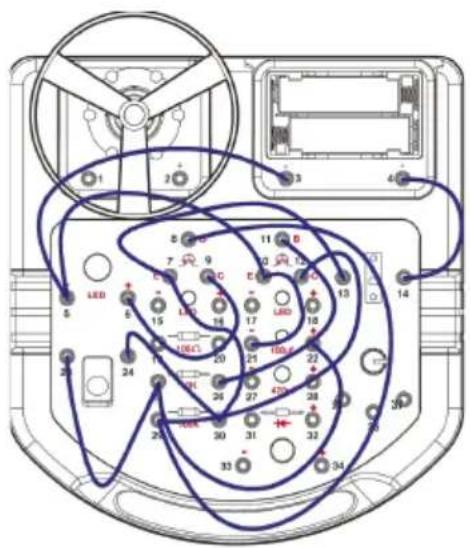

11.12 EKSPERYMENT 12 - Kontroler czasu

Sekwencja okablowania

4-14, 13-7-30-24, 23-25-22, 3-5-10-21, 6-9, 8-29-12, 11-26

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny wyłącznik.
• Naciśnięcie przycisku spowoduje zaświecenie się diody LED.
• Po zwolnieniu przycisku należy odczekać pewien czas. Dioda LED będzie stopniowo gasnąć.

11.13 EKSPERYMENT 13 - Zestaw do nauki alfabetu Morse'a

Sekwencja okablowania

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Po naciśnięciu przycisku, dioda LED zacznie migać. Jest to odpowiednik kodu Morse'a
• Ucząc się tabeli kodu Morse'a, możliwe jest wysyłanie wiadomości w nocy.

11.14 EKSPERYMENT 14 - Wentylator typu opóźnionego

Sekwencja okablowania

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny wyłącznik. Ze względu na kondensator wentylator nie włączy się natychmiast. Wentylator zacznie się obracać po pewnym czasie.

UWAGA: Jeśli eksperyment nie zadziała, może być konieczne "rozładowanie" kondensatora. Aby "rozładować", podłącz dowolny przewód do 21-22 na sekundę. W ten sposób energia elektryczna zgromadzona w kondensatorze zostanie "rozładowana", a następnie eksperyment będzie mógł ponownie działać.

11.15 EKSPERYMENT 15 - Wentylator typu spowalniającego

Sekwencja okablowania

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny przełącznik. Po naciśnięciu przełącznika wentylator zacznie się obracać.
• Po zwolnieniu przycisku wentylator nie zatrzyma się natychmiast, lecz stopniowo zwolni i zatrzyma się.

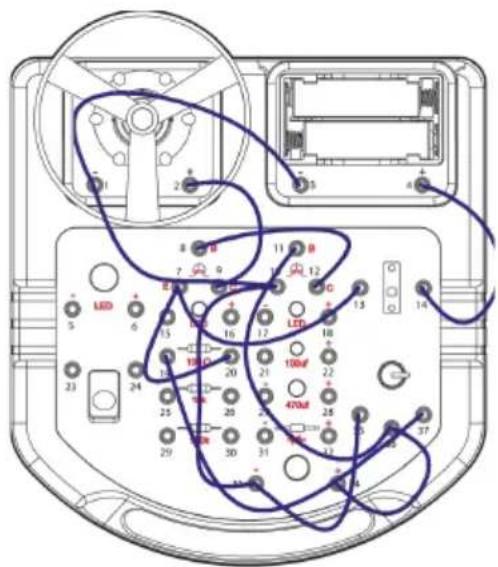

11.16 EKSPERYMENT 16 - Wentylator uruchamiany mikrofonem

Sekwencja okablowania

4-14, 2013-7-, 19-37, 8-12, 11-36-34, 2-9, 3-1-10-33-35

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością. Wyreguluj rezystor zmienny do wartości minimalnej, obracając go do końca w kierunku przeciwnym do ruchu wskazówek zegara.
• Włącz główny przełącznik i wyreguluj rezystor zmienny do pozycji, która nie spowoduje obracania się wentylatora. Jeśli już się obraca, wyłącz główny wyłącznik i lekko wyreguluj zmienny rezystor, a następnie ponownie włącz główny wyłącznik, aby sprawdzić. Będziesz musiał spróbować kilka razy, aby znaleźć prawidłową pozycję, która po prostu nie uruchomi wentylatora.
• Jeśli prawidłowo znalazłeś właściwą pozycję, dmuchnięcie w kierunku mikrofonu lub dotknięcie mikrofonu uruchomi wentylator!

KNS110

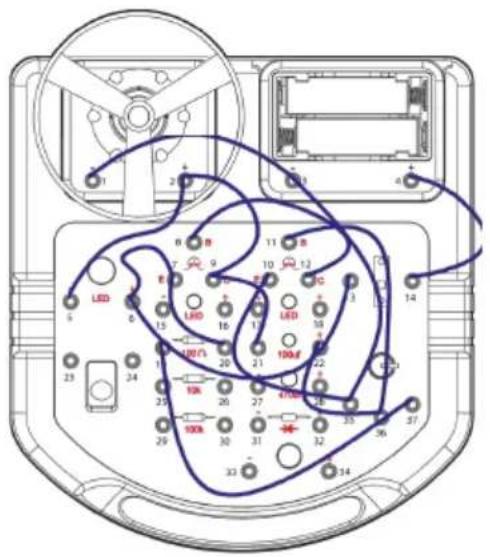

11.17 EKSPERYMENT 17 - Naprzemienna praca diody LED i wentylatora

Sekwencja okablowania

4-14, 13-6-7-20, 5-2-9-21, 8-12, 11-36-22, 1-3-35-10, 19-37

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny przełącznik i spróbuj powoli wyregulować rezystor zmienny.
• Zarówno dioda LED, jak i wentylator będą aktywowane naprzemiennie.
• Częstotliwość alternatywna dla obu urządzeń zależy od ustawionej wartości rezystora zmiiennego.

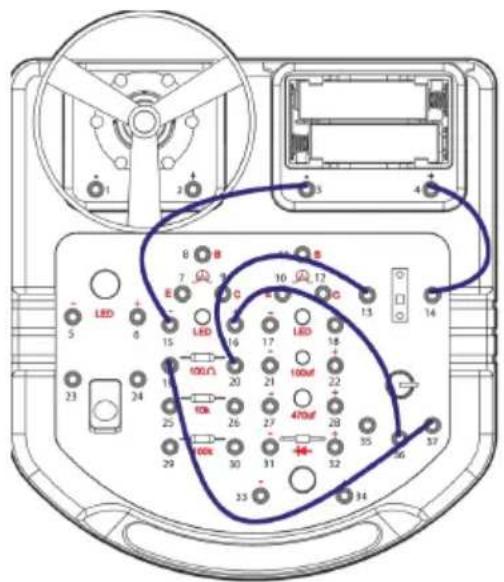

11.18 EKSPERYMENT 18 - Regulowana dioda LED

Sekwencja okablowania

4-14, 13-20, 19-37, 16-36, 3-15

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny wyłącznik.
• Regulując rezystor zmienny, można dostosować jasność diody LED.

KNS110

11.19 EKSPERYMENT 19 - Wentylator z regulacją prędkości

Sekwencja okablowania

• Wykonaj wszystkie połączenia przewodów zgodnie z kolejnością.
• Włącz główny wyłącznik.
• Regulując rezystor zmienny, można dostosować prędkość obrotową wentylatora.

© INFORMACJA O PRAWACH AUTORSKICH

Prawa autorskie do niniejszej instrukcji należą do firmy Velleman nv. Wszelkie prawa na całym świecie zastrzeżone. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona lub redukowana na jakimkolwiek nośniku elektronicznym lub w inny sposób bez uprzedniej pisemnej zgody właściciela praw autorskich.

MANUAL DO UTILIZADOR

1. Introdução

Velleman ® usługi i gwarancja jakości

Od czasu założenia w 1972, Velleman® zdobył bogate doświadczenie w dziedzinie światowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach.

Wszystkie nasze produkty spełniają surowe wymagania jakościowe oraz wypełniają normy i dyrektywy obowiązujące w krajach UE. W celu zapewnienia najwyższej jakości naszych produktów, przechodzą one regularne oraz dodatkowo wyrywkowe badania kontroli jakości, zarówno naszego wewnętrznego działu jakości jak również wyspecjalizowanych firm zewnętrznych. Pomimo dołożenia wszelkich starań czasem mogą pojawić się problemy techniczne, prosimy odwołać się do gwarancji (patrz warunki gwarancji).

Ogólne Warunki dotyczące gwarancji:

- Wszystkie produkty konsumenckie podlegają 24-miesięcznej gwarancji na wady produkcyjne i materiałowe od daty zakupu.

- W przypadku, gdy usterka jest niemożliwa do usunięcia lub koszt usunięcia jest nadmiernie wysoki Velleman ® może zdecydować o wymianie artykułu na nowy, wolny od wad lub zwrócić zapłaconą kwotę. Zwrot gotówki może jednak nastąpić z uwzglednieniem poniższych warunków:

- zwrot 100% ceny zakupu w przypadku, gdy wada wystąpiła w ciągu pierwszego roku od daty zakupu i dostawy

- wymiana wadliwego artykułu na nowy, wolny od wad z odpłatnością 50% ceny detalicznej lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystąpiła w drugim roku od daty zakupu i dostawy.

- Produkt nie podlega naprawie gwarancyjnej:

- gdy wszystkie bezpośrednie lub pośrednie szkody spowodowane są działaniem czynników środowiskowych lub losowych (np. przez utlenianie, wstrząsy, upadki, kurz, brud, ...), wilgotności;

- gwarant nie ponosi odpowiedzialności za szkody wynikających z utraty danych;

- produkty konsumenckie, części zamienne lub akcesoria podatne na process starzenia, wynikającego z normalnego użytkowania, np: baterie (ladowalne, nieładowalne, wbudowane lub wymienne), żarówki, paski napędowe, gumowe elementy napędowe... (nieograniczona lista);

- usterka wynika z działania pożaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub klęski żywiołowej, itp.;

- usterka wynika z zaniedbań eksploatacyjnych tj. umyślne bądź nieumyślne zaniechanie czyszczenia, konserwacji, wymiany materiałów ekspolatacyjnych, niedbalstwa lub z niewłaściwego obchodzenia się lub niezgodnego użytkowania z instrukcją producenta;

- szkody wynikające z nadmiernego użytkowania gdy nie jest do tego celu przeznaczony tj. działalność komerycjna, zawodowa lub wspólne użytkowanie przez wiele osób - okres obowiązywania gwarancji zostanie obniżony do 6 (sześć) miesięcy;

- Szkody wynikające ze żle zabezpieczonej wysyłki produktu;

- Wszelkie szkody spowodowane przez nieautoryzowaną naprawę, modyfikację, przeróbkę produktu przez osoby trzecie jak również bez pisemnej zgody firmy Velleman ®.

- Uszkodzony produkt musi zostać dostarczony do sprzedawcy ® Velleman, solidnie zapakowany (najlepiej w oryginalnym opakowaniu), wraz z wyposażeniem z jakim produkt został sprzedany. W przypadku wysyłki towaru

w opakowaniu innym niż oryginalnym ryzyko usterki produktu oraz tego skutki przechodzą na właściciela produktu. Wraz z niesprawnym produktem należy dołączyć jasny i szczegółowy opis jego usterki, wady;

- Wskazówka: Aby zaoszczędzić na kosztach i czasie, proszę szczegółowo zapoznać się z instrukcja obsługi; czy przyczyną wady są okoliczności techniczne czy też wynikaja wyłącznie z nieznajomości obsługi produktu. W przypadku wysyłki sprawnego produktu do serwisu nabywca może zostać obciążony kosztmi obsługi oraz transportu.

- W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji.

Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi).

PT
