GEBRUIKSAANWIJZING KNS110 VELLEMAN

Aan alle inwoners van de Europese Unie

Belangrijke milieu-informatie over dit product

Dit symbool op het apparaat of de verpakking geeft aan dat het weggooien van het apparaat na de levenscyclus schadelijk kan zijn voor het milieu. Gooi het apparaat (of de batterijen) niet weg als ongesorteerd huishoudelijk afval, maar breng het naar een gespecialiseerd bedrijf voor recycling. Dit apparaat moet worden ingeleverd bij uw distributeur of bij een plaatselijke recyclingdienst. Respecteer de plaatselijke milieuvoorschriften.

Neem bij twijfel contact op met de plaatselijke afvalverwerkingsautoriteiten.

Bedankt voor het kiezen van Velleman! Lees de handleiding grondig door voordat u dit apparaat in gebruik neemt. Als het apparaat tijdens het transport beschadigd is, installeer of gebruik het dan niet en neem contact op met uw dealer.

2. Veiligheidsinstructies

Lees en begrijp deze handleiding en alle veiligheidsvoorschriften voordat u dit apparaat gebruikt.

Gevaar voor verstikking door kleine onderdelen. Niet voor kinderen jonger dan 3 jaar.

8+

Aanbevolen leeftijd: +.

• Dit product is bedoeld voor gebruik voor educatieve doeleinden in scholen en andere pedagogische inhouden onder toezicht van een volwassen instructeur, zoals wetenschapsapparatuur.
• Bescherm tegen regen, vocht, spatten en druppelende vloeistoffen, schokken en misbruik, extreme hitte en stof.

3. Waarschuwing

Toezicht en hulp van volwassenen is vereist.

Dit apparaat is alleen bedoeld voor gebruik door kinderen van 8 jaar en ouder.

Niet geschikt voor kinderen jonger dan 3 jaar vanwege de kleine onderdelen en componenten -VERTERINGSGEVAAR DOOR INSLIKKEN.

Lees voor gebruik alle instructies in de handleiding en volg ze op.

Dit speelgoed bevat kleine onderdelen en functionele scherpe punten op onderdelen. Uit de buurt houden van kinderen jonger dan 3 jaar.

Er zijn 2 AA-batterijen nodig (niet meegeleverd).

Bewaar de informatie en deze handleiding voor toekomstig gebruik.

Instructies voor ouders zijn inbegrepen en moeten worden nageleefd.

Niet dicht bij het oor gebruiken! Verkeerd gebruik kan gehoorschade veroorzaken.

De vliegende ventilator kan gevaarlijk zijn. Neem voldoende afstand wanneer u de ventilator activeert.

4. Let op

Voordat u een experiment opzet, moet u controleren of alle bedrading correct is aangesloten voordat u de batterijen plaatst en het apparaat inschakelt.

Als het experiment klaar is, zorg er dan voor dat de batterijen losgekoppeld zijn en schakel het apparaat uit voordat je de draden opruimt.

KNS110

Gebruik geen andere onderdelen voor het experiment dan de onderdelen die bij deze kit zijn geleverd. Het speelgoed mag niet worden aangesloten op meer dan het aanbevolen aantal voedingen.

5. Algemene richtlijnen

• Raadpleeg de Velleman® Service- en Kwaliteitsgarantie op de laatste pagina's van deze handleiding.
• Alle wijzigingen aan het apparaat zijn om veiligheidsredenen verboden. Schade veroorzaakt door wijzigingen aan het apparaat door de gebruiker wordt niet gedekt door de garantie.
• Gebruik het apparaat alleen voor het beoogde doel. Bij ongeoorloofd gebruik vervalt de garantie.
• Schade veroorzaakt door het negeren van bepaalde richtlijnen in deze handleiding wordt niet gedekt door de garantie en de dealer aanvaardt geen verantwoordelijkheid voor defecten of problemen die hieruit voortvloeien.
• Noch Velleman-groep nv, noch haar verdelers kunnen verantwoordelijk gesteld worden voor enige schade (buitengewone, incidentele of indirecte) - van welke aard dan ook (financieel, fysisch...) die voortvloeit uit het bezit, het gebruik of het falen van dit product.
• Bewaar deze handleiding voor toekomstig gebruik.

6. Productbeschrijving

We heten je van harte welkom om deze kant-en-klare set met elektronische schakelingen uit te proberen, die geschikt is voor kinderen vanaf 8 jaar. "Je zult versteld staan van wat je allemaal kunt leren, want het experiment is een realistisch concept van elektronica en elektriciteit. Het zal je zeker in staat stellen om meer te leren over de benodigde elektronische componenten, circuits en theorieën, evenals de basisprincipes van elektronica - elektriciteit, spanning, stroom, weerstand, magnetisme, andere elektrische circuits en theorieën.

Het is niet erg als je geen kennis hebt van elektronica en niet helemaal begrijpt hoe alle experimenten werken. Als je eenmaal aan de slag gaat, kun je je kennis vergroten door te experimenteren en misschien zelf wat interessante experimenten uit te proberen.

Deze kit met elektronische schakelingen bevat meer dan 18 experimenten en is zo slim ontworpen dat de hoofdprintplaat alle relevante elektronische componenten bevat. Je hoeft alleen maar de draden aan te sluiten volgens de bedradingsvolgorde van elk experiment en de stappen een voor een te volgen. Zodra het circuit is aangesloten, wordt het geactiveerd en werkt het.

Onthoud dat dit geen eenmalig experiment is. Hoe meer je besteedt aan het bouwen van de experimenten, hoe meer kennis je zult opdoen. Je zult je nooit vervelen, maar volledig betrokken raken omdat je nog een paar jaar lang nieuwe spannende experimenten zult ontdekken.

EXPERIMENTEN

1. Rotor (vliegende ventilator)
2. Eenvoudig LED-circuit
3. Rotor (vliegende ventilator) en LED
4. Rode en groene LED
5. Basiswerking LED-circuit
6. Diode- en condensatorontlading
7. LED "AND Gate" schakeling
8. LED "NOT Gate" circuit (met vliegende ventilator voor extra spanning)
9. LED "OR-poortschakeling
10. LED "NAND Gate" circuit (met vliegende ventilator voor extra spanning)
11. LED "NOR Gate" circuit (met vliegende ventilator voor extra spanning)
12. Tijd controller
13. Morsecode trainingset
14. Vertragingstype ventilator
15. Vertraag type ventilator

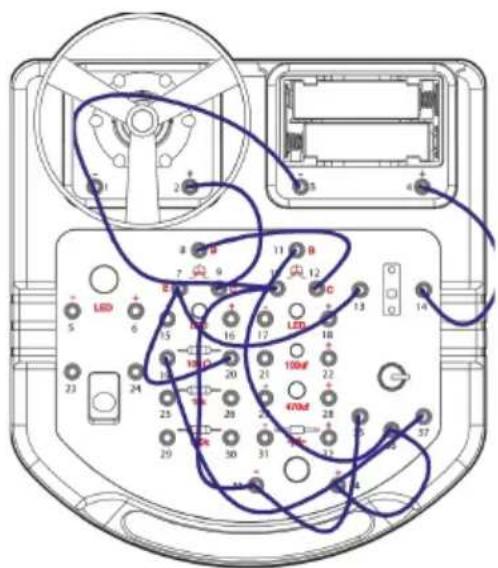

16. Microfoongestuurde ventilator

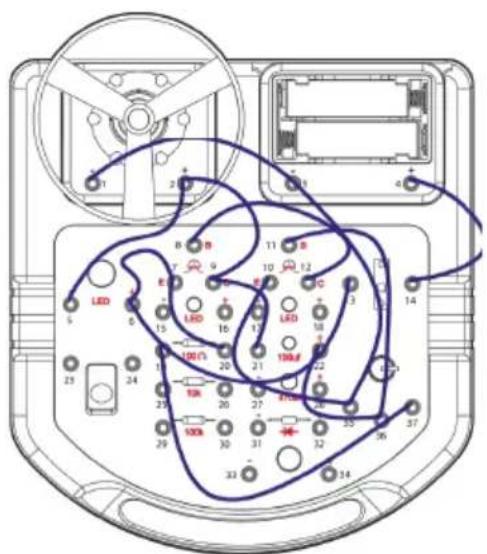

17. Afwisselend LED en ventilator

KNS110

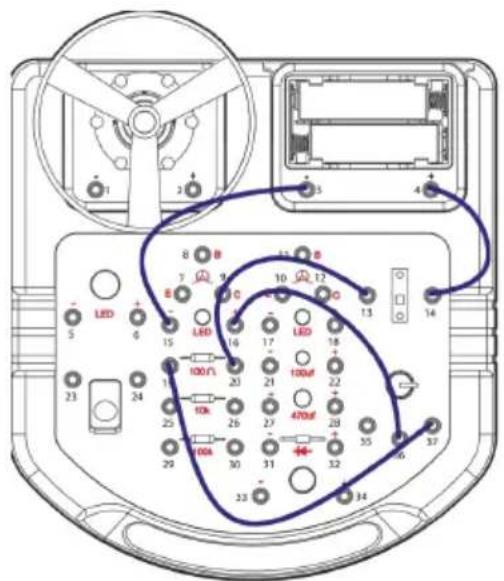

1. Verstelbare LED

2. In snelheid verstelbare ventilator

7. Woordenlijst

Versterker - Een elektronisch circuit dat het signaal versterkt dat er naartoe wordt gestuurd. De versterkende component kan een transistor, vacuümbuis of geschikt magnetisch apparaat zijn.

Batterij - Een energiebron. Hij bevat chemicaliën die een chemische reactie ondergaan om elektriciteit te produceren wanneer een circuit wordt aangesloten.

Capaciteit - Een meting van de capaciteit van een condensator om elektrische lading op te slaan.

Condensator - Een apparaat dat bestaat uit twee geleiders die worden gescheiden door een isolator. Hij is ontworpen om elektrische lading op te slaan of als filter in een circuit.

IC (Integrated Circuit) - Een klein elektronisch apparaat gemaakt van halfgeleidermateriaal dat wordt gebruikt voor verschillende apparaten, zoals microprocessors, elektronische apparatuur en auto's.

Lichtsensor - Er zijn verschillende soorten lichtsensoren. Degene die hier wordt gebruikt is een fototransistor. Wanneer er licht op valt, is deze als een schakelaar aangesloten en wordt er stroom doorheen gestuurd.

Diode - Een apparaat dat in elektrische circuits wordt gebruikt om een elektrische stroom in één richting te laten stromen en in omgekeerde richting te blokkeren.

Microfoon - Een apparaat dat geluid omzet in een elektrisch signaal.

Motor - Een apparaat zet elektrische energie om in mechanische beweging.

LED (Light Emitting Diode) - Een diode zendt licht uit wanneer er stroom doorheen gaat.

Weerstand - Een meting van de mate waarin een object een elektrische stroom tegenhoudt.

Weerstand - Een apparaat dat is ontworpen om weerstand te bezitten.

Luidspreker - Een apparaat dat elektrische signalen omzet in geluid.

Schakelaar - Een apparaat voor het openen en sluiten van de stroombron naar een circuit.

Transistor - Een halfgeleiderapparaat dat een signaal versterkt en een circuit opent of sluit.

Waarheidstabel - Dit is een wiskundige tabel die wordt gebruikt om de waarden van logische explicaties logisch te berekenen en als beslissingsprocedure.

Variabele weerstand - Een soort weerstand en een apparaat met instelbare weerstand in een elektronisch/elektrisch circuit.

Draad - Een geleider die elektriciteit geleidt. Het aansluiten van een draad is als een pad waardoor elektriciteit kan stromen.

8. Batterij informatie

Gebruik 2 x 1,5V AA-batterijen (niet meegeleverd).

Gebruik voor de beste prestaties altijd nieuwe batterijen en verwijder de batterijen als u ze niet gebruikt.

Batterijen moeten met de juiste polariteit worden geplaatst.

Niet-oplaadbare batterijen mogen niet worden opgeladen.

Oplaadbare batterijen mogen alleen onder toezicht van een volwassene worden opgeladen.

Oplaadbare batterijen moeten uit het speelgoed worden gehaald voordat ze worden opgeladen.

Verschillende soorten batterijen of nieuwe en gebruikte batterijen mogen niet gemengd worden.

Lege batterijen moeten uit het speelgoed worden verwijderd.

De voedingsklemmen mogen niet worden kortgesloten.

Gebruik alleen batterijen van hetzelfde of een gelijkwaardig type.

Gooi de batterijen niet in het vuur.

Gebruik geen oude en nieuwe batterijen door elkaar.

Gebruik geen alkalinebatterijen, zinkkoolstofbatterijen en oplaadbare batterijen door elkaar.

9. Bedradingsvolgorde en aansluiting

Zorg ervoor dat alle draden correct zijn aangesloten op de genummerde veerklemmen van de hoofdprintplaat zoals aangegeven in de bedradingsvolgorde van elk experiment. Buig de veerklem om en steek de blootliggende glanzende geleider van de draad in de veerklem. Zorg ervoor dat de draad goed is aangesloten op de veerklem.

Bijvoorbeeld als de bedradingsvolgorde 4-33, 1-10-32-35, 2-12 is, sluit dan een draad aan tussen veerklem 4 en 33; en sluit vervolgens een draad aan tussen veerklem 1 en 10, en een draad tussen

KNS110

veerklem 10 en 32, en een draad tussen veerklem 32 en 35; en sluit tenslotte een draad aan tussen veerklem 2 en 12. Dit is slechts een voorbeeld ter referentie, geen exacte circuitverbinding in het experiment.

Als het circuit niet werkt, kunt u de verbinding tussen de draad en de veerklem controlleren of deze niet goed is aangesloten of dat het geïsoleerde plastic deel van een draad in de veerklem is gestoken.

10. Componentkenmerk

In dit experimentenpakket leer je de basistheorie van het circuit, de karakteristiek van condensator, IC (Integrated Circuit), LED (Light Emitting Diode), lichtsensor, weerstand en transistor. Je leert dat wanneer transistor en condensator samenwerken, er verschillende licht- en geluidseffecten kunnen worden gemaakt in verschillende circuitverbindingen.

Een condensator is een apparaat dat bestaat uit twee geleiders die worden gescheiden door een isolator. Het is ontworpen om elektrische lading op te slaan of als filter in een circuit. Het is een veelgebruikt onderdeel in elektronische en elektrische circuits als energieopslagapparaat of als filterapparaat om elektronische ruis of nutteloze frequentiesignalen uit te filteren. Er zijn verschillende soorten condensatoren die ontworpen zijn voor verschillende toepassingen in elektronische en elektrische circuits.

+| -

Elektrolytische condensator Schakelsymbool

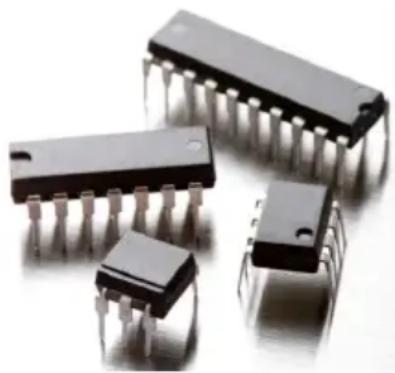

IC (Integrated Circuit) is een klein elektronisch apparaat gemaakt van halfgeleiders en wordt gebruikt voor verschillende apparaten, waaronder microprocessors, elektronische apparatuur en auto's. IC's worden gemaakt door een groot aantal transistors in een "chip" (silicium) te plaatsen. IC's worden gemaakt door een groot aantal transistors op een "chip" (silicium) te plaatsen. Het is nu een kritische en veelgebruikte component in een groot aantal toepassingen, van speelgoed en huishoudelijke producten tot geavanceerde apparatuur.

Geïntegreerd circuit

LED (Light Emitting Diode) is een diode die licht uitzendt wanneer er elektrische stroom doorheen gaat. LED heeft verschillende lichtkleuren die afhangen van het soort halfgeleidende materialen dat wordt gebruikt. Het is een veelgebruikt apparaat in huishoudelijke en voertuigverlichting.

Schakelsymbool

LED (lichtemitterende diode)

Een lichtsensor is een apparaat dat reageert op licht. Er zijn verschillende soorten lichtsensoren. Degene die hier wordt gebruikt is een fototransistor. Als er geen licht is, kan er geen elektrische stroom doorheen lopen. Daarom is het als een schakelaar die is uitgeschakeld. Wanneer er licht op valt, kan er wel elektrische stroom doorheen lopen. Het is dan als een schakelaar die wordt ingeschakeld. Op deze manier kan een lichtregelcircuit worden gemaakt.

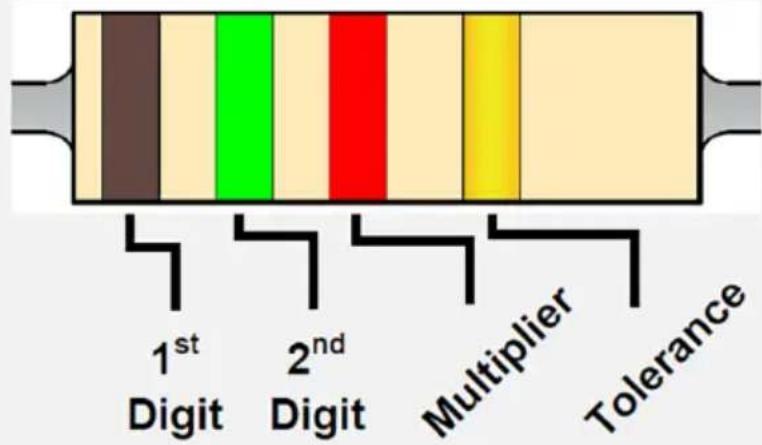

Weerstanden gebruiken verschillende kleuren ringen om de waarde (weerstand) weer te geven. De 1e en 2e ring vertegenwoordigen het cijfer. De 3e ring vertegenwoordigt de vermenigvuldigingsfactor zoals weergegeven in de tabel. De 4e ring vertegenwoordigt de tolerantie, oftewel de nauwkeurigheid van de weerstand. Voorbeeld: De gekleurde ringen zijn bruin, rood, bruin en goud, wat staat voor een weerstand van 120 ohm, tolerantie 5% (Ω).

Kleuridentificatiecode

Kleur 1e 2e			3^rd - vermenigvuldiger	Tolerantie
Zwart	0	0	x 1
Bruin	1	1	x 10
Rood	2	2	x 100
Oranje	3	3	x 1000
Geel	4	4	x 10000
Groen	5	5	x 100000
Blauw	6	6	x 1000000
Paars	7	7
Grijs	8	8
Wit	9	9
Bruin				+/- 1%
Rood				+/- 2%
Goud			x 0.1	+/- 5%
Zilver			x 0.01	+/- 10%

KNS110

Transistor is een halfgeleiderapparaat dat wordt gebruikt om een signaal te versterken en te openen of te sluiten in een schakeling. Er zijn twee soorten transistors, namelijk NPN en PNP, met een vergelijkbaar circuitsymbool. De transistor is een fundamenteel apparaat dat veel wordt gebruikt in moderne elektronische apparatuur. Het heeft de snelste reactie en nauwkeurige werking als versterker en schakelapparaat, en kan fungeren als een afzonderlijk apparaat / component of als onderdeel van IC (Integrated Circuit). IC's bestaan uit meer dan duizend tot miljoen transistors.

Als je bovenstaande informatie al hebt gelezen en meer wilt weten over elektrische schakelingen en hoe nuttig de componenten kunnen zijn, laten we dan de volgende experimenten uitvoeren.

11. Experimenten

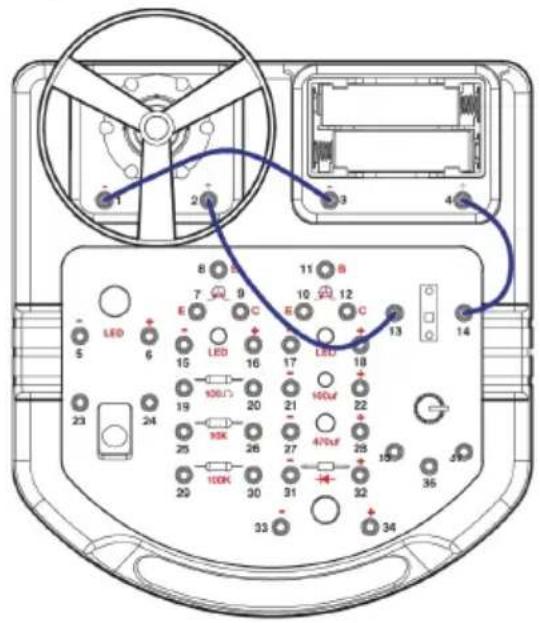

11.1 EXPERIMENT 1 - Rotor (vliegende ventilator)Lichtregeling muziekgeluid

Bedradingsvolgorde

4-14, 13-2, 1-3

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan.
• Je kunt de ventilator zien draaien.
• Als je na een paar seconden de hoofdschakelaar uitschakelt, vliegt de ventilator uit de motor omhoog.

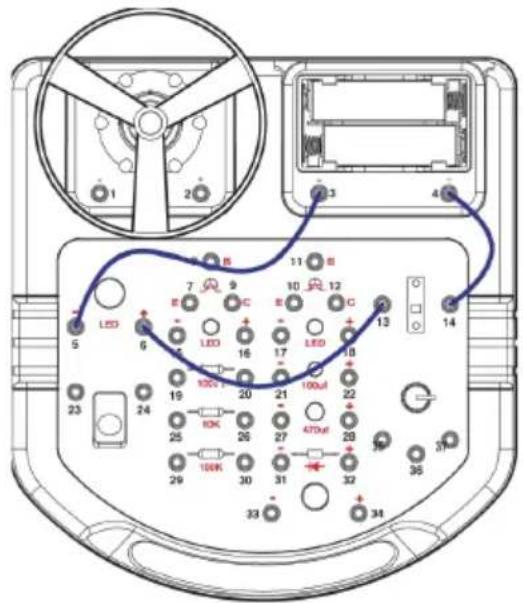

11.2 EXPERIMENT 2 - Eenvoudige LED-schakeling

Bedradingsvolgorde

4-14, 13-6, 5-3

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan.
• De LED licht op als verlichting.

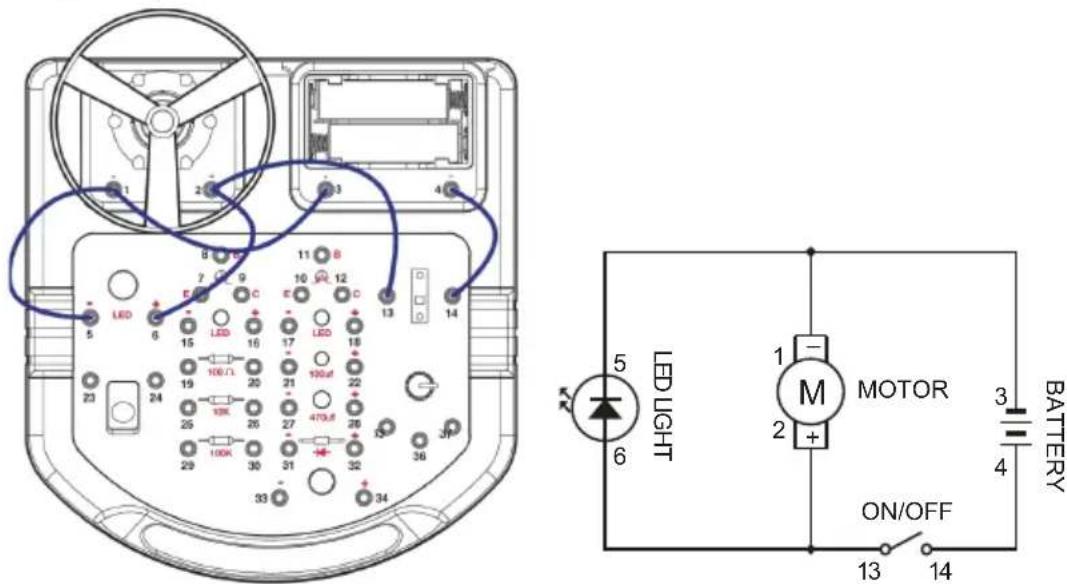

11.3 EXPERIMENT 3 - Rotor (vliegende ventilator) en LED

Bedradingsvolgorde

4-14, 3-1-5, 13-2-6

• Zet de hoofdschakelaar aan. De ventilator gaat draaien en de LED gaat zwak branden.
• Als je de hoofdschakelaar uitschakelt, dooft de LED en vliegt de ventilator uit de motor.
• Als je eerst de ventilator weghaalt en het experiment herhaalt, zal de LED dit keer feller oplichten.

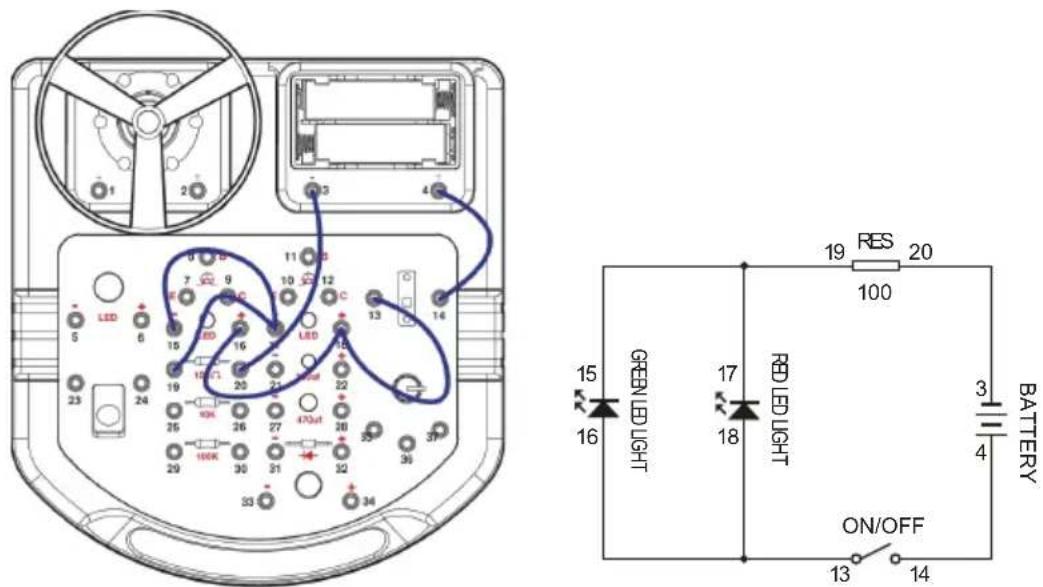

11.4 EXPERIMENT 4 - Rode en groene LED

Bedradingsvolgorde

4-14, 13-18-16, 19-17-15, 3-20

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan om zowel de rode als de groene LED te zien oplichten.
• Als je de hoofdschakelaar uitschakelt, gaan beide LED's uit.

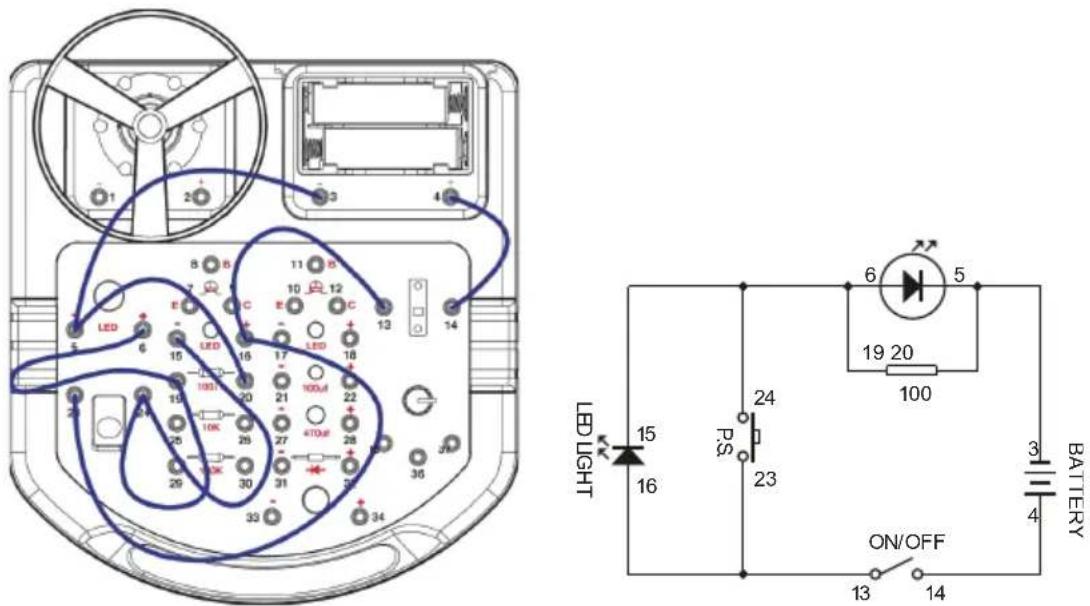

11.5 EXPERIMENT 5 - Basisschakeling van LED

Bedradingsvolgorde

4-14, 3-5-20, 6-19-24-15, 13-16-23

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan. Je zult zien dat het groene LED-lampje gaat branden, maar het rode LED-lampje niet.
• Als je op de drukknop drukt, zie je dat de rode LED gaat branden, maar dat de groene LED uitgaat.

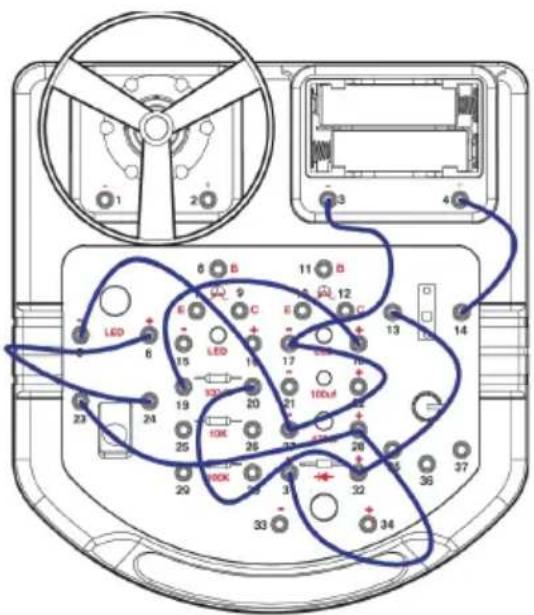

11.6 EXPERIMENT 6 - Diode- en condensatorontlading

Bedradingsvolgorde

4-14, 3-17-27-5, 13-32-20, 18-19, 31-28-23, 6-24

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan. De kleine rode LED gaat branden. De stroom van de diode laadt tegelijkertijd de condensator op.
• Als je op de drukknop drukt, gaat de grote rode LED branden. Laat de drukknop los zodat de grote rode LED uitgaat.
• Zet nu de hoofdschakelaar uit. De kleine rode LED zal doven. Als je nu echter op de drukschakelaar drukt, gaat de grote rode LED heel even branden! Dit komt door het vrijkomen van de opgeslagen elektrische lading van de condensator.

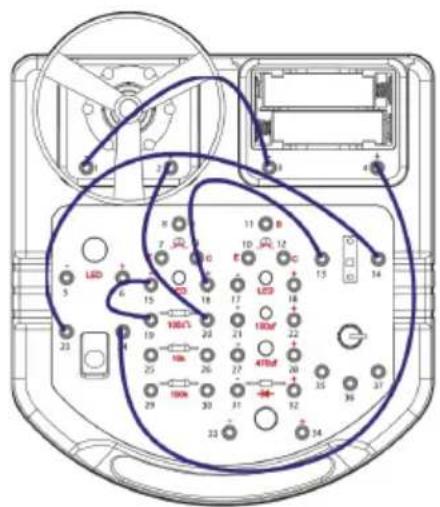

11.7 EXPERIMENT 7 - LED "AND Gate" schakeling

Bedradingsvolgorde

4-24, 14-23, 13-16, 15-19, 20-2, 3-1

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Als je alleen de hoofdschakelaar inschakelt of alleen op de drukknop drukt, gaat de LED niet branden.
• Als je de hoofdschakelaar inschakelt EN de drukschakelaar samen indrukt, gaat de LED branden.
• Dit staat bekend als "AND Gate". Beide schakelaars moeten ingeschakeld zijn om de LED te activeren.

A EN B = C
A	B	C
0	0	0
1	0	0
0	1	0
1	1	1

11.8 EXPERIMENT 8 - LED "NOT Gate" schakeling (met vliegende ventilator voor extra spanning)

Bedradingsvolgorde

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• LED gaat automatisch branden, ook al staat de hoofdschakelaar uit.
• Als je de hoofdschakelaar inschakelt, gaat de LED uit.
• Voor de LED staat dit bekend als "NOT Gate" - LED brandt als de schakelaar uit staat. LED is uit wanneer de schakelaar aan is.
• Als extra leuk element draait de ventilator als de LED uit is! Na een paar seconden, als je de LED weer aan hebt, vliegt de ventilator uit de motor omhoog!

NIET A = B
A	B
1	0
0	1

KNS110

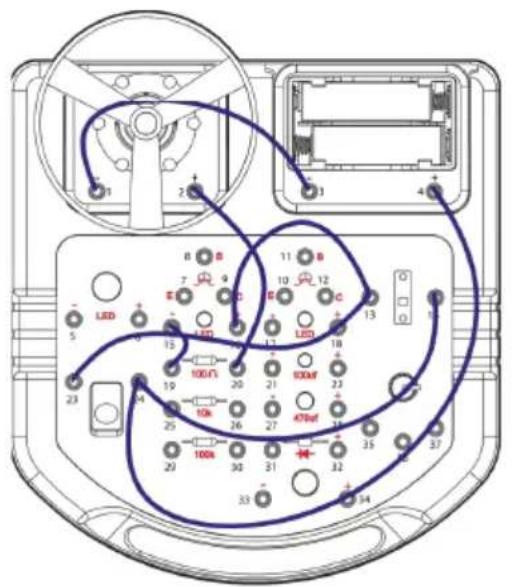

11.9 EXPERIMENT 9 - LED "OF Gate" schakeling

Bedradingsvolgorde

24-144-, 3-1, 2-20, 19-15, 16-13-23

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Om de LED te laten branden, kun je de drukschakelaar indrukken OF de hoofdschakelaar inschakelen.
• Dit staat bekend als "OR Gate". Het inschakelen van een van beide schakelaars OF het inschakelen van beide schakelaars activeert de LED.

A OF B =C
A	B	C
0	0	0
1	0	1
0	1	1
1	1	1

KNS110

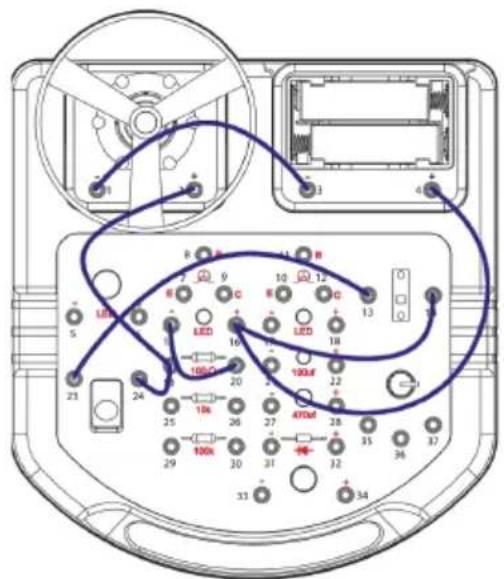

11.10 EXPERIMENT 10 - LED "NAND Gate" schakeling (met vliegende ventilator voor extra spanning)

Bedradingsvolgorde

16-144-, 3-1, 2-19-24, 20-15, 13-23

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• LED gaat automatisch branden.
• LED wordt alleen uitgeschakeld als zowel de drukschakelaar als de hoofdschakelaar ingeschakeld zijn. Dit wordt "NAND gate" genoemd.
• "NAND gate" is precies het tegenovergestelde van "AND gate".
• Als extra leuk element draait de ventilator als de LED uit is! Na een paar seconden, als je de LED weer aan hebt, vliegt de ventilator uit de motor omhoog!

A NAND B= C
A	B	C
0	0	1
1	0	1
0	1	1
1	1	0

KNS110

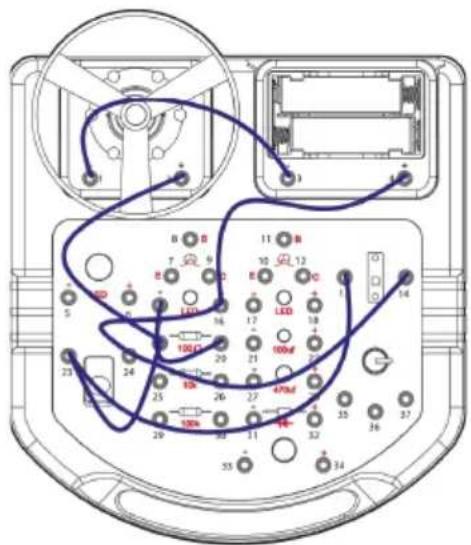

11.11 EXPERIMENT 11 - LED "NOR Gate" schakeling (met vliegende ventilator voor extra spanning)

Bedradingsvolgorde

-16-244-14, 3-1, 2-19-23-13, 20-15

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• LED gaat automatisch branden.
• Als zowel de hoofdschakelaar als de drukschakelaar uit staan, gaat de LED branden. Als de hoofdschakelaar of drukschakelaar aan is/zijn, is de LED uit. Dit staat bekend als "NOR Gate".
• "NOR Gate" is precies het tegenovergestelde van "OR Gate".
• Als extra leuk element draait de ventilator als de LED uit is! Na een paar seconden, als je de LED weer aan hebt, vliegt de ventilator uit de motor omhoog!

A NOR B = C
A	B	C
0	0	1
1	0	0
0	1	0
1	1	0

KNS110

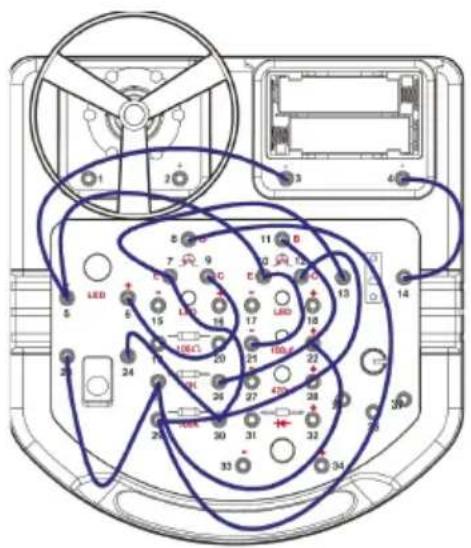

11.12 EXPERIMENT 12 - Tijdregelaar

Bedradingsvolgorde

4-14, 13-7-30-24, 23-25-22, 3-5-10-21, 6-9, 8-29-12, 11-26

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan.
• Door op de drukschakelaar te drukken, gaat de LED branden.
• Nadat u de drukschakelaar hebt losgelaten, wacht u enige tijd en kijkt u. Het LED-lampje zal geleidelijk doven.

11.13 EXPERIMENT 13 - Morsecodetraining Kit

Bedradingsvolgorde

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Door op de drukschakelaar te tikken, gaat de LED knipperen. Dit komt overeen met morsecode
• Door de morsecode-tabel te leren, is het mogelijk om 's nachts berichten uit te zenden.

KNS110

11.14 EXPERIMENT 14 - Ventilator met vertraging

Bedradingsvolgorde

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan. Vanwege de condensator zal de ventilator niet onmiddellijk draaien. De ventilator begint na een tijdje te draaien.

OPMERKING: Als het experiment niet werkt, moet je de condensator misschien eerst "ontladen". Om te "ontladen", sluit je een willekeurige draad even aan op 21-22. Op deze manier wordt de elektriciteit in de condensator "ontladen" en kan het experiment weer werken.

11.15 EXPERIMENT 15 - Ventilator langzamer laten draaien

Bedradingsvolgorde

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan. Wanneer je op de drukschakelaar drukt, begint de ventilator te draaien.
• Wanneer u de drukschakelaar loslaat, zal de ventilator niet onmiddellijk stoppen, maar geleidelijk vertragen en uiteindelijk stoppen.

11.16 EXPERIMENT 16 - Microfoongestuurde ventilator

Bedradingsvolgorde

4-14, 2013-7-, 19-37, 8-12, 11-36-34, 2-9, 3-1-10-33-35

• Maak alle aansluitingen zoals aangegeven in de volgorde. Stel de variabele weerstand in op de minimumwaarde door deze helemaal linksom te draaien.
• Schakel de hoofdschakelaar in en stel de variabele weerstand zo af dat de ventilator net niet gaat draaien. Als de ventilator al draait, zet dan de hoofdschakelaar uit en stel de variabele weerstand iets bij. U zult een paar keer moeten proberen om de juiste stand te vinden waarbij de ventilator net niet draait.
• Als je de juiste positie hebt gevonden, zal het blazen in de richting van de microfoon of het tikken op de microfoon de ventilator activeren!

11.17 EXPERIMENT 17 - Afwisselend LED en ventilator

Bedradingsvolgorde

4-14, 13-6-7-20, 5-2-9-21, 8-12, 11-36-22, 1-3-35-10, 19-37

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan en probeer de variabele weerstand langzaam te verstellen.
• Zowel de LED als de ventilator worden afwisselend geactiveerd.
• De alternatieve frequentie voor beide apparaten hangt af van de ingestelde waarde van de variabele weerstand.

11.18 EXPERIMENT 18 - Aanpasbare LED

Bedradingsvolgorde

4-14, 13-20, 19-37, 16-36, 3-15

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan.
• Door de variabele weerstand aan te passen, kun je de helderheid van de LED aanpassen.

KNS110

11.19 EXPERIMENT 19 - Ventilator met regelbare snelheid

Bedradingsvolgorde

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan.
• Door de variabele weerstand aan te passen, kun je de draaisnelheid van de ventilator aanpassen.

© COPYRIGHTVERMELDING

Het auteursrecht van deze handleiding is eigendom van Velleman nv. Alle

wereldwijde rechten voorbehouden. Niets uit deze handleiding mag worden gekopieerd, gereproduceerd, vertaald of herleid tot elektronische media of anderszins zonder voorafgaande schriftelijke toestemming van de houder van het auteursrecht.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

- Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

- Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50% bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elke commerciële garantie laat deze rechten onverminderd. Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).

FR
