GEBRUIKSAANWIJZING KNS100 VELLEMAN

Aan alle inwoners van de Europese Unie

Belangrijke milieu-informatie over dit product

Dit symbool op het apparaat of de verpakking geeft aan dat het weggooien van het apparaat na de levenscyclus schadelijk kan zijn voor het milieu. Gooi het apparaat (of de batterijen) niet weg als ongesorteerd huishoudelijk afval, maar breng het naar een gespecialiseerd bedrijf voor recycling. Dit apparaat moet worden ingeleverd bij uw distributeur of bij een plaatselijke recyclingdienst. Respecteer de plaatselijke milieuvoorschriften.

Neem bij twijfel contact op met de plaatselijke afvalverwerkingsautoriteiten.

Bedankt voor het kiezen van Velleman! Lees de handleiding grondig door voordat u dit apparaat in gebruik neemt. Als het apparaat tijdens het transport beschadigd is, installeer of gebruik het dan niet en neem contact op met uw dealer.

2. Veiligheidsinstructies

Lees en begrijp deze handleiding en alle veiligheidsvoorschriften voordat u dit apparaat gebruikt.

Gevaar voor verstikking door kleine onderdelen. Niet voor kinderen jonger dan 3 jaar.

8+

Aanbevolen leeftijd: +.

• Dit product is bedoeld voor gebruik voor educatieve doeleinden in scholen en andere pedagogische inhouden onder toezicht van een volwassen instructeur, zoals wetenschapsapparatuur.
• Beschermen tegen regen, vocht, spatten en druppelende vloeistoffen, schokken en misbruik, extreme hitte en stof.

3. Waarschuwing

Toezicht en hulp van volwassenen is vereist.

Dit apparaat is alleen bedoeld voor gebruik door kinderen van 8 jaar en ouder.

Niet geschikt voor kinderen jonger dan 3 jaar vanwege kleine onderdelen en componenten - VERSTIKKINGSGEVAAR DOOR INSLIKKEN.

Lees voor gebruik alle instructies in de handleiding en volg ze op.

Dit speelgoed bevat kleine onderdelen en functionele scherpe punten op onderdelen. Uit de buurt houden van kinderen jonger dan 3 jaar.

Er zijn 2 AA-batterijen nodig (niet meegeleverd).

Bewaar de informatie en deze handleiding voor toekomstig gebruik.

Instructies voor ouders zijn inbegrepen en moeten worden nageleefd.

Niet dicht bij het oor gebruiken! Verkeerd gebruik kan gehoorschade veroorzaken.

4. Let op

Voordat u een experiment opzet, moet u controleren of alle bedrading correct is aangesloten voordat u de batterijen plaatst en het apparaat inschakelt.

Als het experiment klaar is, zorg er dan voor dat de batterijen losgekoppeld zijn en schakel het apparaat uit voordat je de draden opruimt.

Gebruik geen andere onderdelen voor het experiment dan de onderdelen die bij deze kit zijn geleverd. Het speelgoed mag niet worden aangesloten op meer dan het aanbevolen aantal voedingen.

KNS100

5. Algemene richtlijnen

• Raadpleeg de Velleman® Service- en Kwaliteitsgarantie op de laatste pagina's van deze handleiding.
• Alle wijzigingen aan het apparaat zijn om veiligheidsredenen verboden. Schade veroorzaakt door wijzigingen aan het apparaat door de gebruiker wordt niet gedekt door de garantie.
• Gebruik het apparaat alleen voor het beoogde doel. Bij ongeoorloofd gebruik vervalt de garantie.
• Schade veroorzaakt door het negeren van bepaalde richtlijnen in deze handleiding wordt niet gedekt door de garantie en de dealer aanvaardt geen verantwoordelijkheid voor defecten of problemen die hieruit voortvloeien.
• Noch Velleman Group nv, noch haar verdelers kunnen verantwoordelijk gesteld worden voor om het even welke schade (buitengewone, incidentele of indirecte) - van om het even welke aard (financieel, fysisch...) die voortvloeit uit het bezit, het gebruik of het falen van dit product.
• Bewaar deze handleiding voor toekomstig gebruik.

6. Productbeschrijving

We heten je van harte welkom om deze kant-en-klare elektronische schakelset uit te proberen die geschikt is voor kinderen vanaf 8 jaar. "Je zult versteld staan van wat je allemaal kunt leren, want het experiment is een realistisch concept van elektronica en elektriciteit. Het zal je zeker in staat stellen om meer te leren over de benodigde elektronische componenten, circuits en theorieën, evenals de basisprincipes van elektronica - elektriciteit, spanning, stroom, weerstand, magnetisme, andere elektrische circuits en theorieën.

Deze elektronische schakelset bevat 8 spannende educatieve experimenten en is slim ontworpen met een uittrekbaar opbergvak om de set draagbaar en gemakkelijk op te bergen te maken. Je hoeft alleen maar de draden aan te sluiten volgens de bedradingsvolgorde van elk experiment en de stappen één voor één te volgen. Deze elektronische schakelset van compact formaat is niet alleen draagbaar, maar ook perfect om overal te leren en te experimenteren.

EXPERIMENT 1 - Lichtbesturing muzikaal geluid EXPERIMENT 2 - Muziekgeluid met aanraakbediening EXPERIMENT 3 - Lichtregeling muzikaal licht en geluid EXPERIMENT 4 - Muzikaal licht en geluid met aanraakbediening EXPERIMENT 5 - Hoefijzergeluid EXPERIMENT 6 - Lichtregeling LED-lamp (Lichttype) EXPERIMENT 7 - Lichtregeling LED-lamp (Donker type) EXPERIMENT 8 - Knipperende LED met geluid

7. Woordenlijst

Batterij - Een energiebron. Hij bevat chemicaliën die een chemische reactie ondergaan om elektriciteit te produceren wanneer een circuit wordt aangesloten.

Capaciteit - Een meting van de capaciteit van een condensator om elektrische lading op te slaan.

Condensator - Een apparaat dat bestaat uit twee geleiders die worden gescheiden door een isolator. Hij is ontworpen om elektrische lading op te slaan of als filter in een circuit.

IC (Integrated Circuit) - Een klein elektronisch apparaat gemaakt van halfgeleidermateriaal dat wordt gebruikt voor verschillende apparaten, waaronder microprocessors, elektronische apparatuur en auto's.

Lichtsensor - Er zijn verschillende soorten lichtsensoren. Degene die hier wordt gebruikt is een fototransistor. Wanneer er licht op valt, is deze als een schakelaar aangesloten en wordt er stroom doorheen gestuurd.

LED (Light Emitting Diode) - Een diode zendt licht uit wanneer er stroom doorheen gaat.

Weerstand - Een meting van de mate waarin een object een elektrische stroom tegenhoudt.

Weerstand - Een apparaat dat is ontworpen om weerstand te bezitten.

Luidspreker - Een apparaat dat elektrische signalen omzet in geluid.

Schakelaar - Een apparaat voor het openen en sluiten van de stroombron naar een circuit.

Transistor - Een halfgeleiderapparaat dat een signaal versterkt en een circuit opent of sluit.

KNS100

Draad - Een geleider die elektriciteit geleidt. Het aansluiten van een draad is als een pad waardoor elektriciteit kan stromen.

8. Batterij informatie

Gebruik 2 x 1,5V AA-batterijen (niet meegeleverd)

Gebruik voor de beste prestaties altijd nieuwe batterijen en verwijder de batterijen als u ze niet gebruikt

Batterijen moeten met de juiste polariteit worden geplaatst

Niet-oplaadbare batterijen mogen niet worden opgeladen.

Oplaadbare batterijen mogen alleen onder toezicht van een volwassene worden opgeladen.

Oplaadbare batterijen moeten uit het speelgoed worden verwijderd voordat ze worden opgeladen.

Verschillende soorten batterijen of nieuwe en gebruikte batterijen mogen niet gemengd worden.

Lege batterijen moeten uit het speelgoed worden verwijderd.

De voedingsklemmen mogen niet worden kortgesloten.

Gebruik alleen batterijen van hetzelfde of een gelijkwaardig type.

Gooi de batterijen niet in het vuur

Gebruik geen oude en nieuwe batterijen door elkaar

Gebruik geen alkalinebatterijen, zinkkoolstofbatterijen en oplaadbare batterijen door elkaar.

9. Bedradingsvolgorde en aansluiting

Zorg ervoor dat alle draden correct zijn aangesloten op de genummerde veerklemmen van de hoofdprintplaat zoals aangegeven in de bedradingsvolgorde van elk experiment.

Buig de veerklem om en steek de blootliggende glanzende geleider van de draad in de veerklem. Zorg ervoor dat de draad goed is aangesloten op de veerklem.

Bijvoorbeeld als de bedradingsvolgorde 4-33, 1-10-32-35, 2-12 is, sluit dan een draad aan tussen veerklem 4 en 33; en sluit vervolgens een draad aan tussen veerklem 1 en 10, en een draad tussen veerklem 10 en 32, en een draad tussen veerklem 32 en 35; en sluit tenslotte een draad aan tussen veerklem 2 en 12. Dit is slechts een voorbeeld ter referentie, geen exacte circuitverbinding in het experiment.

Als het circuit niet werkt, kunt u de verbinding tussen de draad en de veerklem controleren of deze niet goed is aangesloten of dat het geïsoleerde plastic deel van een draad in de veerklem is gestoken.

10. Componentkenmerk

In dit mini-experimenteerpakket leer je de basistheorie van het circuit, de karakteristiek van condensator, IC (Integrated Circuit), LED (Light Emitting Diode), lichtsensor, weerstand en transistor. Je leert dat wanneer transistor en condensator samenwerken, er verschillende licht- en geluidseffecten kunnen worden gemaakt in verschillende circuitverbindingen.

Een condensator is een apparaat dat bestaat uit twee geleiders die worden gescheiden door een isolator. Hij is ontworpen om elektrische lading op te slaan of als filter in een circuit. Het is een veelgebruikt onderdeel in elektronische en elektrische circuits als energieopslagapparaat of als filterapparaat om elektronische ruis of nutteloze frequentiesignalen uit te filteren. Er zijn verschillende soorten condensatoren die ontworpen zijn voor verschillende toepassingen in elektronische en elektrische circuits.

Elektrolytische condensator

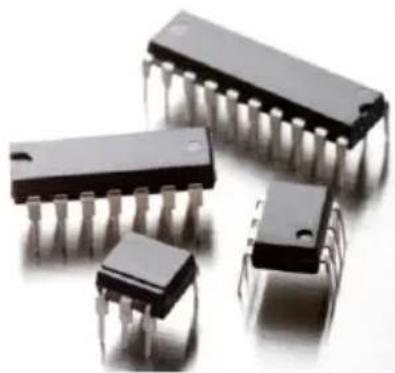

IC (Integrated Circuit) is een klein elektronisch apparaat gemaakt van halfgeleiders en wordt gebruikt voor verschillende apparaten, waaronder microprocessors, elektronische apparatuur en auto's. IC's

KNS100

worden gemaakt door een groot aantal transistors in een "chip" (silicium) te plaatsen. IC's worden gemaakt door een groot aantal transistors op een "chip" (silicium) te plaatsen. Het is nu een kritische en veelgebruikte component in een groot aantal toepassingen, van speelgoed en huishoudelijke producten tot geavanceerde apparatuur.

Geïntegreerd circuit

LED (Light Emitting Diode) is een diode die licht uitzendt wanneer er elektrische stroom doorheen gaat. LED heeft verschillende lichtkleuren die afhangen van het soort halfgeleidende materialen dat wordt gebruikt. Het is een veelgebruikt apparaat in huishoudelijke en voertuigverlichting.

anode

Cathode

LED (lichtemitterende diode Schakelsymbool

Een lichtsensor is een apparaat dat reageert op licht. Er zijn verschillende soorten lichtsensoren. Degene die hier wordt gebruikt is een fototransistor. Als er geen licht is, kan er geen elektrische stroom doorheen lopen. Daarom is het als een schakelaar die is uitgeschakeld. Wanneer er licht op valt, kan er wel elektrische stroom doorheen lopen. Het is dan als een schakelaar die wordt ingeschakeld. Op deze manier kan een lichtregelcircuit worden gemaakt.

KNS100

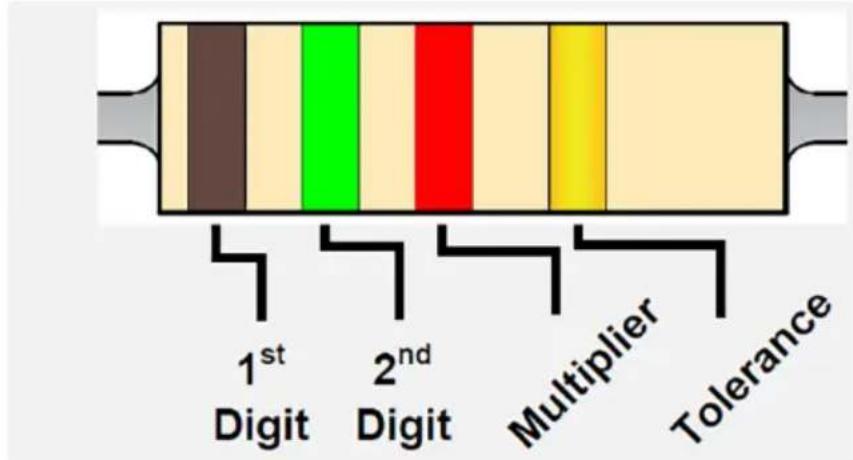

Weerstanden gebruiken verschillende kleuren ringen om de waarde (weerstand) weer te geven. De 1e en 2e ring vertegenwoordigen het cijfer. De 3e ring vertegenwoordigt de vermenigvuldigde tijd zoals weergegeven in de tabel. De 4e ring vertegenwoordigt de tolerantie, oftewel de nauwkeurigheid van de weerstand. Voorbeeld: De gekleurde ringen zijn bruin, rood, bruin en goud, wat staat voor een weerstand van 120 ohm, tolerantie 5% (Ω).

Kleuridentificatiecode

Kleur	1e	2e	3^rd - vermenigvuldiger	Tolerantie
Zwart	0	0	x 1
Bruin	1	1	x 10
Rood	2	2	x 100
Oranje	3	3	x 1000
Geel	4	4	x 10000
Groen	5	5	x 100000
Blauw	6	6	x 1000000
Paars	7	7
Grijs	8	8
Wit	9	9
Bruin				+/- 1%
Rood				+/- 2%
Goud			x 0.1	+/- 5%
Zilver			x 0.01	+/- 10%

Transistor is een halfgeleiderapparaat dat wordt gebruikt om een signaal te versterken en te openen of te sluiten in een schakeling. Er zijn twee soorten transistors, namelijk NPN en PNP, met een vergelijkbaar circuitsymbool. De transistor is een fundamenteel apparaat dat veel wordt gebruikt in moderne elektronische apparatuur. Het heeft de snelste reactie en nauwkeurige werking als versterker en schakelapparaat, en kan fungeren als een afzonderlijk apparaat / component of als onderdeel van IC (Integrated Circuit). IC's bestaan uit meer dan duizend tot miljoen transistors.

Als je bovenstaande informatie al hebt gelezen en meer wilt weten over elektrische schakelingen en hoe nuttig de componenten kunnen zijn, laten we dan de volgende experimenten uitvoeren.

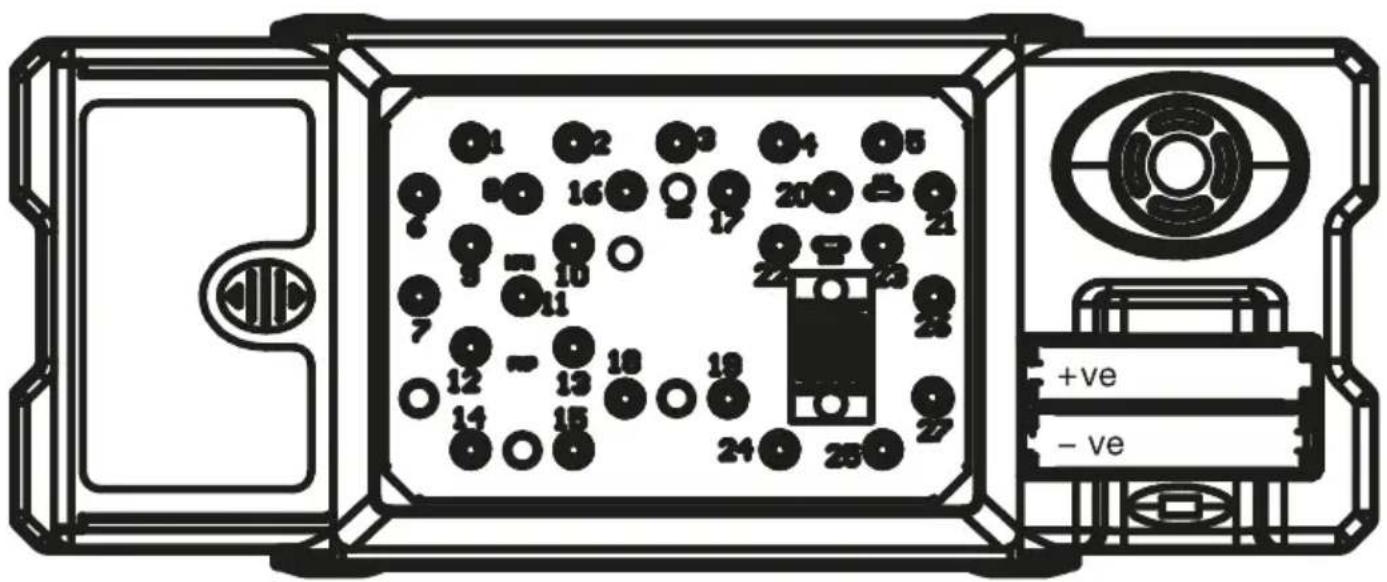

1 2 3 4 5 16 20 21 17 10 11 22 23 24 12 13 18 19 14 15 24 25 +ve -ve

11. Experimenten

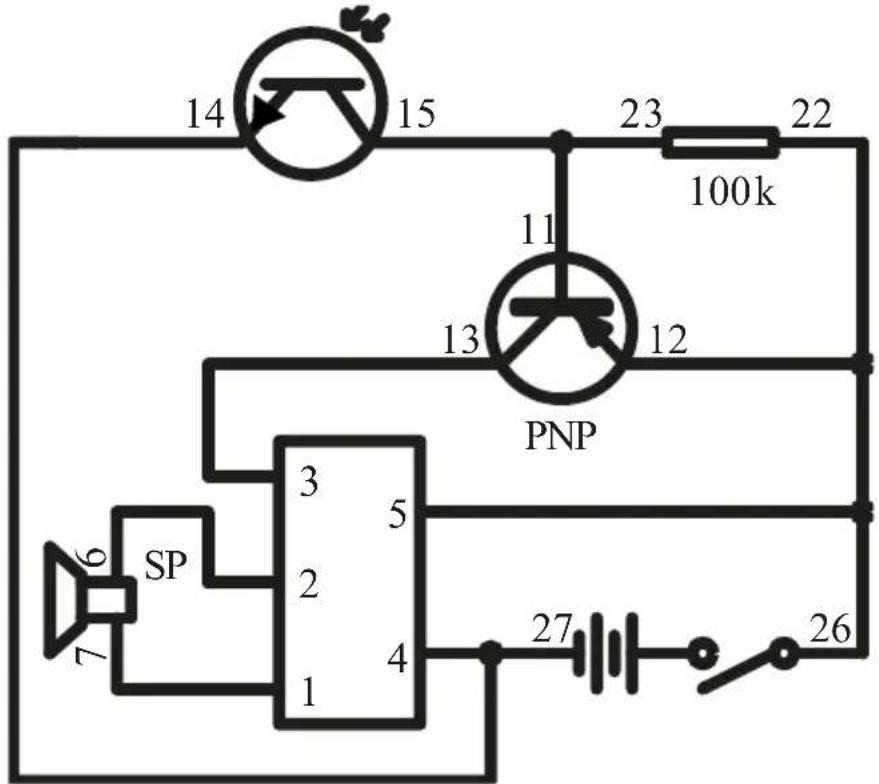

11.1 EXPERIMENT 1 - Lichtbesturing muzikaal geluid

Bedradingsvolgorde

1-7, 2-6, 3-13, -2744-1, 5-12-22-26, 11-15-23

14 15 23 22 100k 11 13 12 PNP 6 SP 3 5 2 4 27 26

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan.
• Wanneer de lichtsensor volledig bedekt is, wordt de transistor ingeschakeld en wordt het IC geactiveerd om muziek af te spelen. Je hoort muziek uit de luidspreker komen.
• Als de muziek is afgelopen, kun je het experiment herhalen door de lichtsensor opnieuw af te dekken.

11.2 EXPERIMENT 2 - Muziekgeluid met aanraakbediening

Bedradingsvolgorde

1-7, 2-6, 3-13, 4-24-27, 5-12-22-26, 11-23-25

24 23 22 100k 11 13 12 PNP 3 5 2 4 SP 6 7 27 26

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan.
• Plaats je vinger op het aanraakplaatje, waarna de transistor wordt ingeschakeld en het IC wordt geactiveerd om muziek af te spelen. Je hoort muziek uit de luidspreker komen.
• Als er geen reactie is, kunt u uw vinger bevochtigen en het opnieuw proberen.

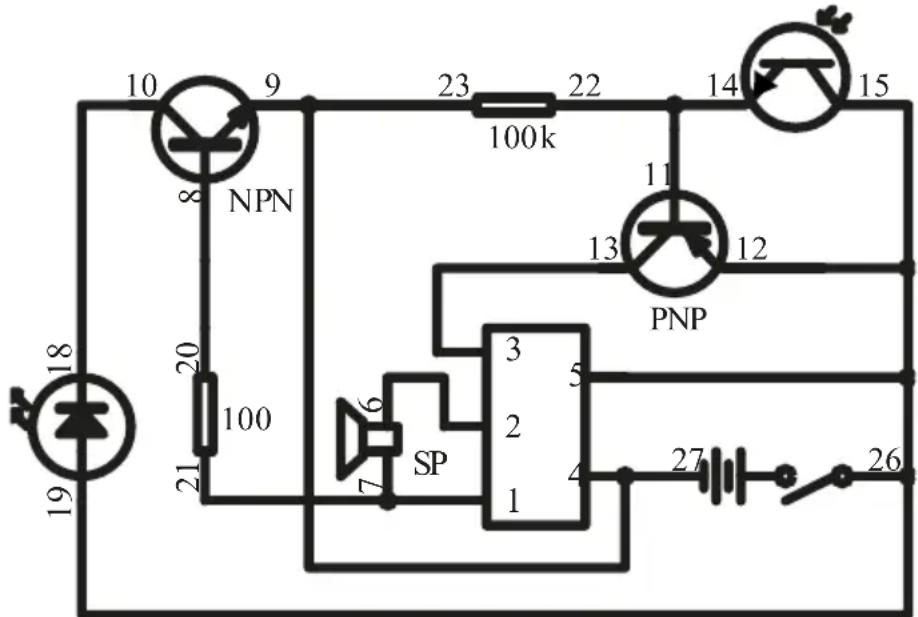

11.3 EXPERIMENT 3 - Lichtregeling muzikaal licht en geluid

Bedradingsvolgorde

1-7-21, 2-6, 3-13, 4-9-23-27, 55-12-1-19-26, -22411-1, 8-20, 10-18

10 9 23 22 14 15 100k NPN 8 20 11 13 12 PNP 100 21 6 SP 3 5 2 4 27 26 19

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan. Merk op dat je dit misschien onder een felle lichtbron moet doen om de kit de beschrijving van het experiment precies te laten volgen.

KNS100

• Wanneer de lichtsensor wordt beschenen door licht en vervolgens wordt afgedekt en onbedekt, wordt de transistor ingeschakeld en activeert het IC om muziek af te spelen. Je hoort muziek uit de luidspreker komen en ziet de LED oplichten.
• Als de muziek is afgelopen, kun je het experiment herhalen door de bovenstaande stappen te herhalen (je hoeft de hoofdschakelaar niet uit te zetten).

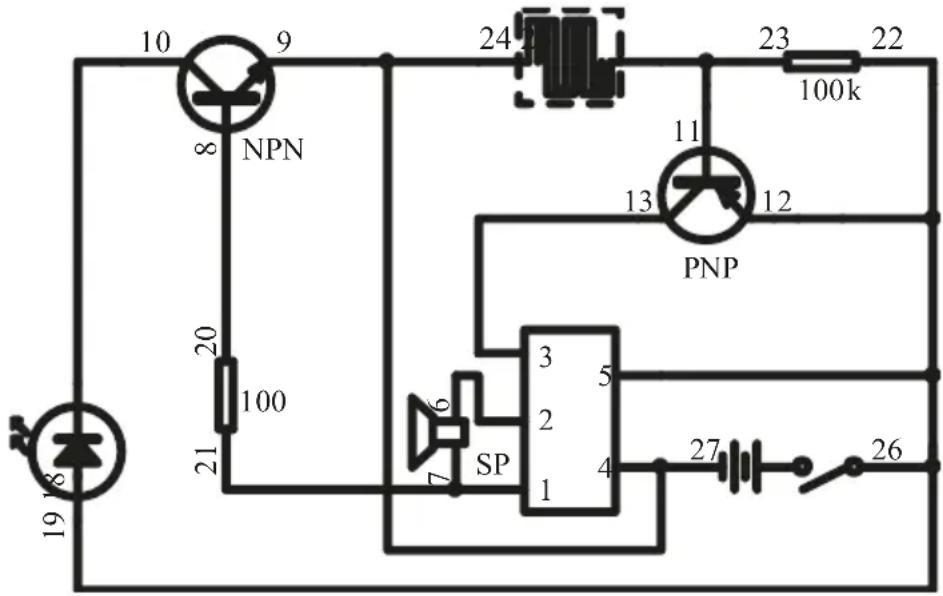

11.4 EXPERIMENT 4 - Muzikaal licht en geluid met aanraakbediening

Bedradingsvolgorde

1-7-21, 2-6, 3-13, 4-9-24-27, 5-12-26-19-22, 11-23-25, 8-20, 10-18

10 9 24 23 22 8 NPN 11 13 12 PNP 20 100 21 6 SP 3 5 2 4 27 26 19 18

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan.
• Plaats je vinger op de aanraakplaat. Dan wordt de transistor ingeschakeld en wordt het IC geactiveerd om muziek af te spelen. Je hoort muziek uit de luidspreker komen en ziet de LED oplichten.
• Als er geen reactie is, kunt u uw vinger bevochtigen en het opnieuw proberen.

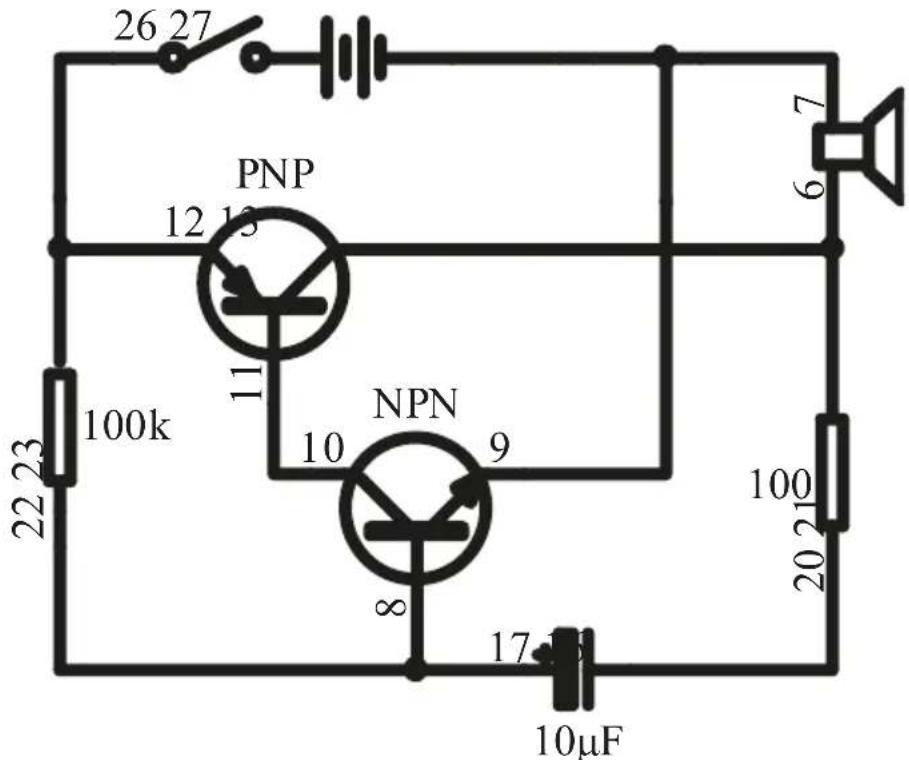

11.5 EXPERIMENT 5 - Hoefijzergeluid

Bedradingsvolgorde

12-23-26, 7-9-27, 6-13-21, 10-11, 20-16, 8-17-22

KNS100

26 27 PNP 12 13 11 NPN 10 9 8 100k 22 23 100 20 21 17 10µF

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan.
• De condensator (10uF) werkt samen met de transistor als een oscillator, zodat de oscillatiefrequentie naar de luidspreker het hoefijzergeluidseffect produceert.

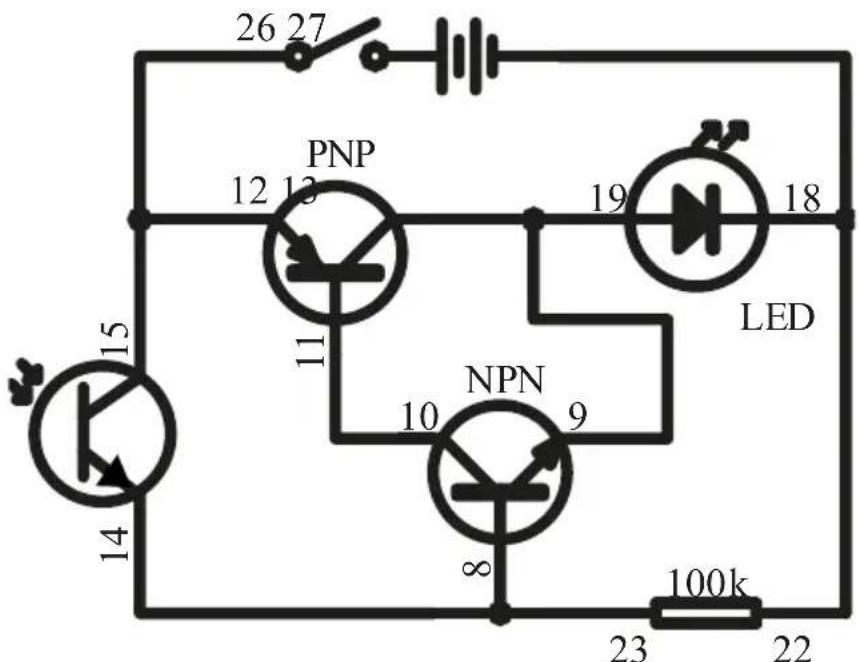

11.6 EXPERIMENT 6 - Lichtregeling LED-lamp (Lichttype)

Bedradingsvolgorde

12-15-26, 9-13-19, 8-14-23, 10-11, 18-22-27

26 27 PNP 12 13 19 18 LED 15 11 NPN 10 9 8 100k 14 23 22

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan. Je kunt zien dat de LED oplicht.
• Wanneer de lichtsensor volledig bedekt is, gaat de LED uit.

KNS100

- Wanneer de lichtsensor vervolgens wordt blootgelegd, gaat het LED-lampje weer branden.

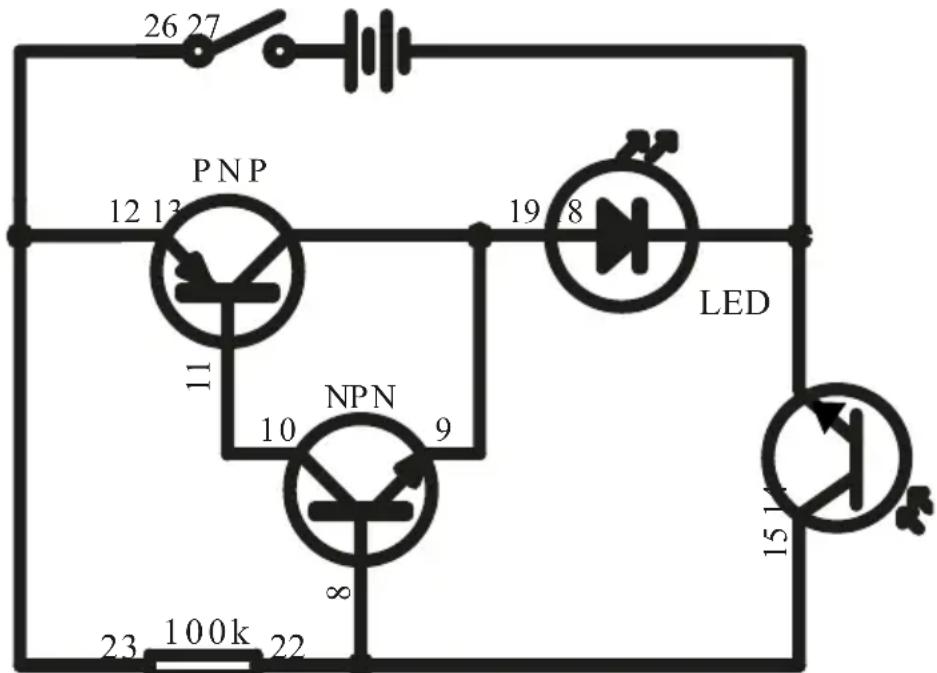

11.7 EXPERIMENT 7 - Lichtregeling LED-lamp (Donker type)

Bedradingsvolgorde

12-23-26, 9-13-19, 8-15-22, 10-11, 14-18-27

26 27 P NP 12 13 11 19 8 LED NPN 10 9 ∞ 23 100k 22 15 1

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan.
• Als de lichtsensor volledig bedekt is, gaat de LED branden.
• Wanneer de lichtsensor wordt blootgelegd, wordt de LED uitgeschakeld.

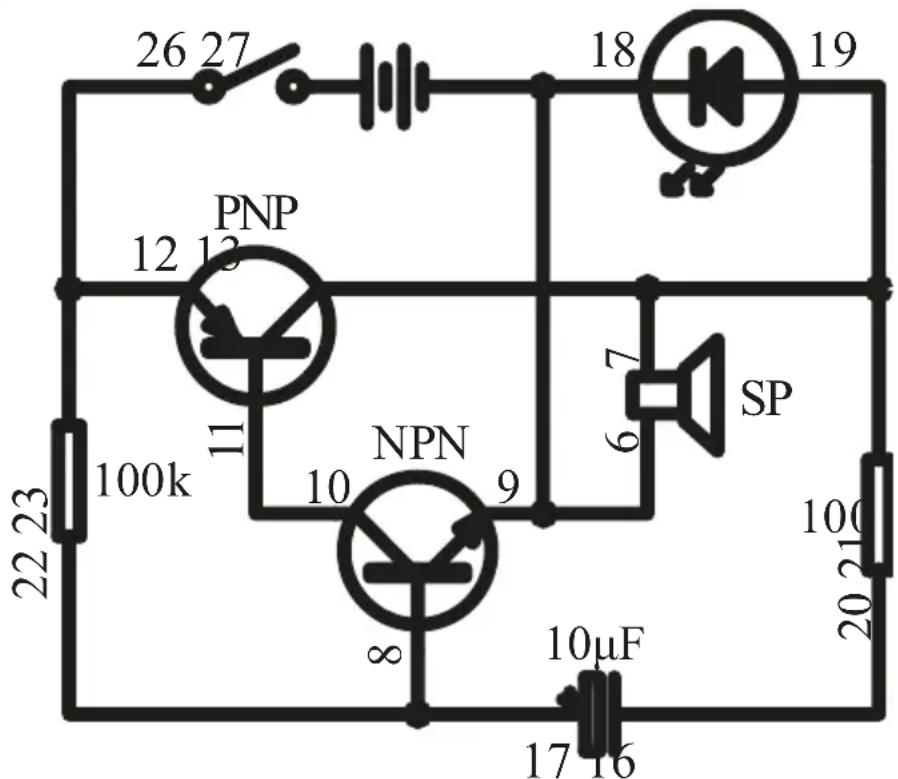

11.8 EXPERIMENT 8 - Knipperende LED met geluid

Bedradingsvolgorde

12-23-26, 6-9-18-27, 7-13-19-21, 10-11, 20-16, 8-17-22

26 27 18 19 PNP 12 13 100k NPN 10 9 ∞ 10μF 17 16 SP 22 23 100k 100 20 21

• Voltooi alle bedradingsverbindingen zoals aangegeven in de volgorde.
• Zet de hoofdschakelaar aan.
• De condensator (10uF) werkt samen met de transistor als een oscillator om de LED te laten knipperen. Er wordt ook een geluid gemaakt in een ritme dat overeenkomt met het knipperen van de LED.

Opmerking: Als de batterijen bijna leeg zijn, knippert de LED maar heel even en gaat dan gewoon branden als een gewone LED.

© COPYRIGHTVERMELDING

Het auteursrecht van deze handleiding is eigendom van Velleman nv. Alle wereldwijde rechten voorbehouden. Niets uit deze handleiding mag worden gekopieerd, gereproduceerd, vertaald of herleid tot elektronische media of anderszins zonder voorafgaande schriftelijke toestemming van de houder van het auteursrecht.
