MODE D'EMPLOI KNS100 VELLEMAN

A tous les résidents de l'Union européenne Informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l'élimination de l'appareil après son cycle de vie pourrait nuire à l'environnement. Ne jetez pas l'appareil (ou les piles) avec les déchets municipaux non triés ; il doit être confié à une entreprise spécialisée pour être recyclé. Cet appareil doit être retourné à votre distributeur ou à un service de recyclage local. Respectez les règles environnementales locales. En cas de doute, contactez les autorités locales chargées de l'élimination des déchets.

Merci d'avoir choisi Velleman ! Veuillez lire attentivement le manuel avant de mettre cet appareil en service. Si l'appareil a été endommagé pendant le transport, ne l'installez pas, ne l'utilisez pas et contactez votre revendeur.

2. Consignes de sécurité

Lisez et comprenez ce manuel et tous les signes de sécurité avant d'utiliser cet appareil.

Risque d'étouffement en raison des petites pièces. Ne convient pas aux enfants de moins de 3 ans.

• Ce produit est destiné à être utilisé à des fins éducatives dans les écoles et autres contenus pédagogiques sous la surveillance d'un instructeur adulte, tels que les équipements scientifiques.

• Protéger de la pluie, de l'humidité, des éclaboussures et des gouttes de liquides, des chocs et des abus, de la chaleur extrême et de la poussière.

La supervision et l'assistance d'un adulte sont nécessaires. Cet appareil ne doit être utilisé que par des enfants âgés de 8 ans et plus. Ne convient pas aux enfants de moins de 3 ans en raison des petites pièces et des composants - RISQUE D'ÉTOUFFEMENT PAR INGESTION. Lisez et suivez toutes les instructions du manuel avant d'utiliser l'appareil. Ce jouet contient de petites pièces et des éléments fonctionnels pointus. Tenir hors de portée des enfants de moins de 3 ans. 2 piles AA sont nécessaires (non incluses). Veuillez conserver les informations et le présent manuel pour référence ultérieure. Des instructions pour les parents sont incluses et doivent être respectées. Ne pas utiliser près de l'oreille ! Une mauvaise utilisation peut endommager l'ouïe.

Avant de procéder à une expérience, vérifiez que toutes les connexions électriques sont correctes avant d'insérer les piles et d'allumer l'appareil, sous peine d'endommager les composants ou la carte de circuit imprimé de l'appareil. Lorsque l'expérience est terminée, assurez-vous que les piles sont déconnectées et éteignez l'appareil avant d'enlever les fils. Ne pas appliquer à l'expérience d'autres composants ou pièces que ceux fournis dans ce kit.KNS100

V. 01 – 05/01/2024 25 ©Velleman Group nv

Le jouet ne doit pas être connecté à un nombre de sources d'alimentation supérieur à celui recommandé.

5. Lignes directrices générales

• Reportez-vous à la garantie de service et de qualité Velleman® qui figure aux dernières pages de ce manuel.

• Toute modification de l'appareil est interdite pour des raisons de sécurité. Les dommages causés par des modifications de l'appareil par l'utilisateur ne sont pas couverts par la garantie.

• N'utilisez l'appareil que pour l'usage auquel il est destiné. L'utilisation non autorisée de l'appareil annule la garantie.

• Les dommages causés par le non-respect de certaines directives de ce manuel ne sont pas couverts par la garantie et le revendeur n'acceptera aucune responsabilité pour les défauts ou problèmes qui pourraient en résulter.

• Ni Velleman group nv ni ses revendeurs ne peuvent être tenus responsables de tout dommage (extraordinaire, accidentel ou indirect) - de quelque nature que ce soit (financière, physique...) résultant de la possession, de l'utilisation ou de la défaillance de ce produit.

• Conservez ce manuel pour toute référence ultérieure.

6. Description du produit

Nous avons le plaisir de vous inviter à essayer ce kit de circuits électroniques prêt à l'emploi, adapté aux enfants de 8 ans et plus. "Vous serez étonné de découvrir ce que vous pouvez apprendre car l'expérience est un concept réaliste de l'électronique et de l'électricité. Elle vous permettra certainement d'apprendre les composants, circuits et théories électroniques nécessaires ainsi que les principes électroniques de base - électricité, tension, courant, résistance, magnétisme, autres circuits et théories électriques. Ce kit de circuits électroniques contient 8 expériences éducatives passionnantes, et il est intelligemment conçu avec un compartiment de rangement extractible pour rendre le kit portable et facile à ranger. Il vous suffit de connecter les fils selon la séquence de câblage de chaque expérience et de suivre les étapes une par une. Ce kit de circuits électroniques compact est non seulement portable, mais aussi parfait pour apprendre et expérimenter n'importe où. EXPÉRIMENTATION 1 - Contrôle de la lumière par le son musical EXPÉRIMENTATION 2 - Contrôle tactile des sons musicaux EXPÉRIMENTATION 3 - Contrôle de la lumière - lumière et son musicaux EXPÉRIMENTATION 4 - La lumière et le son musicaux contrôlés par le toucher EXPÉRIMENTATION 5 - Le son du fer à cheval EXPÉRIMENTATION 6 - Contrôle de la lumière Lumière LED (Type de lumière) EXPÉRIMENTATION 7 - Contrôle de la lumière Lumière LED (type sombre) EXPÉRIMENTATION 8 - LED clignotante avec son

Batterie - Source d'énergie. Elle contient des produits chimiques qui subissent une réaction chimique pour produire de l'électricité lorsqu'un circuit est connecté. Capacité - Mesure de la capacité d'un condensateur à stocker une charge électrique. Condensateur - Dispositif composé de deux conducteurs séparés par un isolant. Il est conçu pour stocker des charges électriques ou pour servir de filtre dans un circuit. IC (Integrated Circuit) - Petit dispositif électronique fabriqué à partir de matériaux semi-conducteurs et utilisé pour une variété de dispositifs, y compris les microprocesseurs, l'équipement électronique et les automobiles. Capteur de lumière - Il existe différents types de capteurs de lumière. Celui utilisé ici est un phototransistor. Lorsque la lumière tombe dessus, il est comme un interrupteur connecté et le courant peut alors passer à travers lui. DEL (diode électroluminescente) - Une diode émet de la lumière lorsqu'elle est traversée par un courant. Résistance - Mesure du degré d'opposition d'un objet à un courant électrique qui le traverse. Résistance - Dispositif conçu pour offrir une résistance. Haut-parleur - Appareil qui transforme les signaux électriques en sons. Interrupteur - Dispositif permettant d'ouvrir et de fermer la source d'alimentation d'un circuit.KNS100

V. 01 – 05/01/2024 26 ©Velleman Group nv

Transistor - Dispositif semi-conducteur qui amplifie un signal et ouvre ou ferme un circuit. Fil - Un conducteur qui conduit l'électricité. Connecter un fil revient à créer un chemin qui permet à l'électricité de circuler.

8. Informations sur la batterie

Utiliser 2 piles AA de 1,5 V (non incluses). Pour des performances optimales, utilisez toujours des piles neuves et retirez-les lorsqu'elles ne sont pas utilisées. Les piles doivent être insérées en respectant la polarité. Les piles non rechargeables ne doivent pas être rechargées. Les piles rechargeables ne doivent être chargées que sous la surveillance d'un adulte. Les piles rechargeables doivent être retirées du jouet avant d'être chargées. Les différents types de piles ou les piles neuves et usagées ne doivent pas être mélangés. Les piles épuisées doivent être retirées du jouet. Les bornes d'alimentation ne doivent pas être court-circuitées. Seules des piles de même type ou de type équivalent doivent être utilisées. Ne pas jeter les piles au feu. Ne pas mélanger des piles usagées et des piles neuves. Ne pas mélanger les piles alcalines, les piles carbone-zinc et les piles rechargeables.

9. Séquence de câblage et connexion

Veillez à ce que tous les fils soient correctement connectés aux bornes à ressort numérotées de la carte de circuit imprimé principale, conformément à la séquence de câblage indiquée pour chaque expérience. Pliez la borne à ressort et insérez la partie brillante exposée du fil dans la borne à ressort. Assurez-vous que le fil est bien connecté à la borne à ressort. Par exemple, si la séquence de câblage est 4-33, 1-10-32-35, 2-12, connectez un fil entre la borne du ressort 4 et 33, puis connectez un fil entre la borne du ressort 1 et 10, puis un fil entre la borne du ressort 10 et 32, puis un fil entre la borne du ressort 32 et 35, et enfin connectez un fil entre la borne du ressort 2 et 12. Il s'agit d'un exemple à titre de référence uniquement, et non d'une connexion de circuit exacte dans l'expérience. Si le circuit ne fonctionne pas, vous pouvez vérifier la connexion du fil et de la borne à ressort, si elle n'est pas bien connectée ou si la partie en plastique isolée d'un fil est insérée dans la borne à ressort.

10. Caractéristiques des composants

Dans ce mini kit d'expérimentation, vous apprendrez la théorie des circuits de base, les caractéristiques du condensateur, du circuit intégré, de la DEL (diode électroluminescente), du capteur de lumière, de la résistance et du transistor. Vous apprendrez que lorsque le transistor et le condensateur fonctionnent ensemble, divers effets lumineux et sonores peuvent être produits dans différentes connexions de circuit. Le condensateur est un dispositif composé de deux conducteurs séparés par un isolant. Il est conçu pour stocker des charges électriques ou pour servir de filtre dans un circuit. C'est un composant couramment utilisé dans les circuits électroniques et électriques comme dispositif de stockage de l'énergie ou comme dispositif de filtrage pour éliminer les signaux électroniques bruyants ou de fréquence inutile. Il existe différents types de condensateurs conçus pour différentes applications électroniques/électriques. Condensateur électrolytique Symbole du circuitKNS100

V. 01 – 05/01/2024 27 ©Velleman Group nv

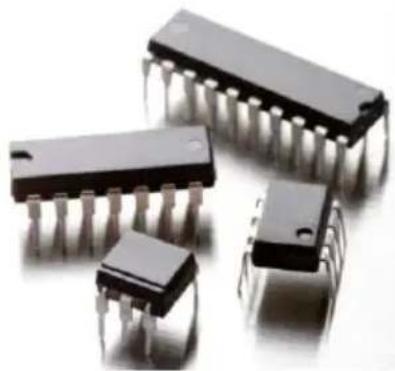

Le circuit intégré (CI) est un petit dispositif électronique composé de semi-conducteurs et utilisé pour une variété de dispositifs, y compris les microprocesseurs, l'équipement électronique et les automobiles. Les circuits intégrés sont constitués d'un grand nombre de transistors dans une "puce" (silicium). Il s'agit désormais d'un composant essentiel et couramment utilisé dans une grande variété d'applications, des jouets aux produits ménagers en passant par les équipements de pointe. Circuit intégré

La DEL (diode électroluminescente) est une diode qui émet de la lumière lorsqu'elle est traversée par un courant électrique. Les LED ont différentes couleurs de lumière qui dépendent du type de matériaux semi-conducteurs utilisés. Il s'agit d'un dispositif couramment utilisé dans les appareils d'éclairage des ménages et des véhicules. LED (diode électroluminescente) Symbole du circuit

Le capteur de lumière est un dispositif qui réagit à la lumière. Il existe différents types de capteurs de lumière. Celui utilisé ici est un phototransistor. Lorsqu'il n'y a pas de lumière, le courant électrique ne peut pas passer à travers lui. Il est donc comme un interrupteur que l'on éteint. Lorsqu'il reçoit de la lumière, le courant électrique peut le traverser. Il est alors comme un interrupteur qui s'allume. C'est ainsi que l'on peut réaliser un circuit de contrôle de la lumière.KNS100

V. 01 – 05/01/2024 28 ©Velleman Group nv

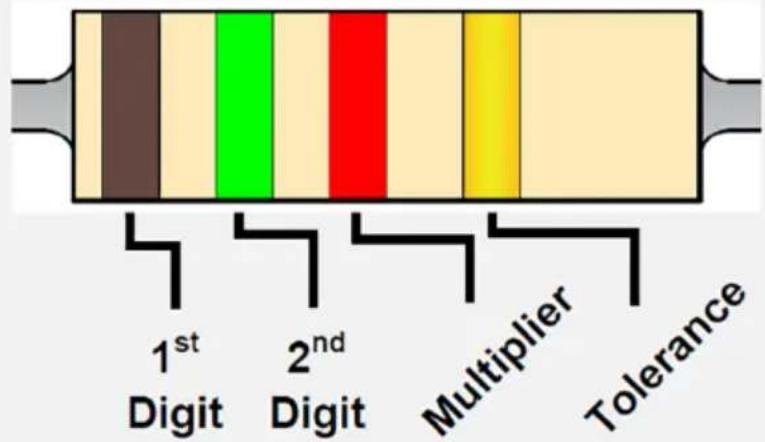

La résistance utilise des anneaux de couleurs différentes pour représenter la valeur (résistance). Les 1er et 2ème anneaux représentent le chiffre. Le troisième anneau représente le multiplicateur comme indiqué dans le tableau. Le quatrième anneau représente la tolérance, c'est-à-dire la précision de la résistance. Exemple : Les anneaux de couleur sont Brun, Rouge, Brun et Or, ce qui représente une résistance de 120 ohms, avec une tolérance de 5 % (Ω).

Code d'identification des couleurs

multiplicateur Tolérance Noir

Le transistor est un dispositif semi-conducteur utilisé pour amplifier un signal et pour l'ouvrir ou le fermer dans un circuit. Il existe deux types de transistors, à savoir le NPN et le PNP, dont le symbole de circuit est similaire. Le transistor est un dispositif fondamental couramment utilisé dans les équipements électroniques modernes. Il a la réponse la plus rapide et l'action la plus précise en tant qu'amplificateur et dispositif de commutation, et peut agir en tant que dispositif / composant individuel ou en tant que partie d'un circuit intégré (CI). Les circuits intégrés sont constitués de plus d'un millier ou d'un million de transistors. Transistor Symbole du circuitKNS100 V. 01 – 05/01/2024 29 ©Velleman Group nv Si vous avez déjà lu les informations ci-dessus et que vous souhaitez en savoir plus sur la connaissance des circuits électriques et sur l'utilité de leurs composants, nous allons réaliser les expériences suivantes.

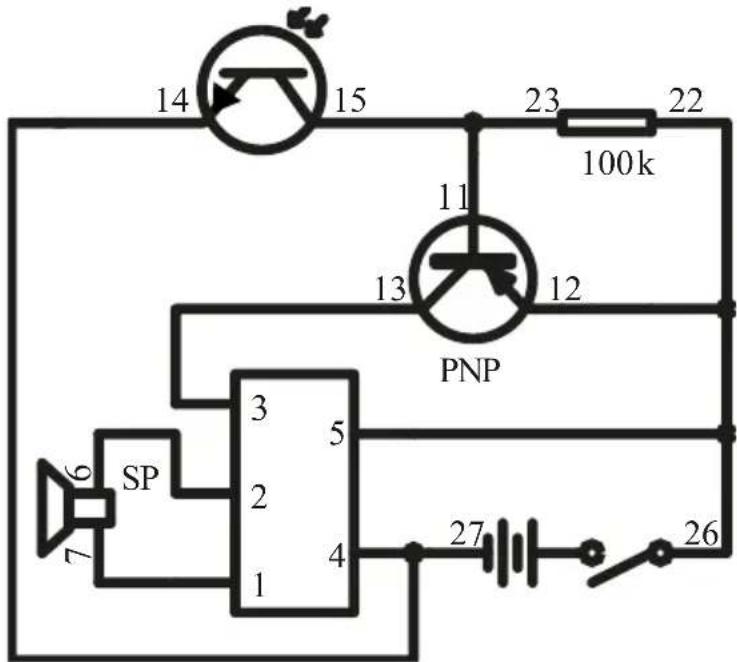

11.1 EXPÉRIMENTATION 1 - Contrôle de la lumière par le son musical

Séquence de câblage 1-7, 2-6, 3-13, -2744-1, 5-12-22-26, 11-15-23

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. - Lorsque le capteur de lumière est entièrement recouvert, le transistor s'allume et déclenche le circuit intégré pour jouer de la musique. Vous pouvez entendre la musique provenant du haut-parleur. - Une fois la musique terminée, vous pouvez répéter l'expérience en recouvrant à nouveau le capteur de lumière.

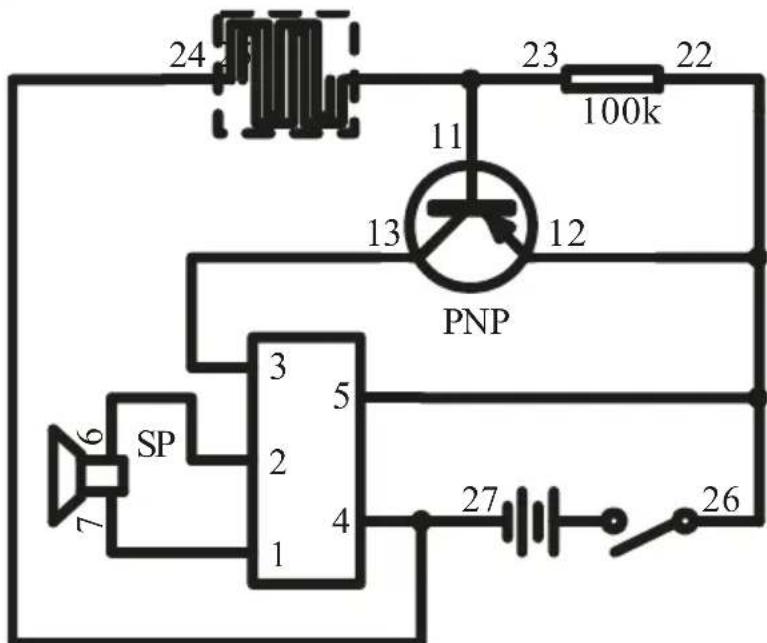

11.2 EXPÉRIMENTATION 2 - Contrôle tactile des sons musicaux

Séquence de câblage 1-7, 2-6, 3-13, 4-24-27, 5-12-22-26, 11-23-25

KNS100 V. 01 – 05/01/2024 30 ©Velleman Group nv - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. - Mettez votre doigt sur la plaque tactile, le transistor s'allumera et déclenchera le circuit intégré pour jouer la musique. Vous pouvez entendre la musique sortir du haut-parleur. - Si vous n'obtenez pas de réponse, vous pouvez humidifier votre doigt et réessayer.

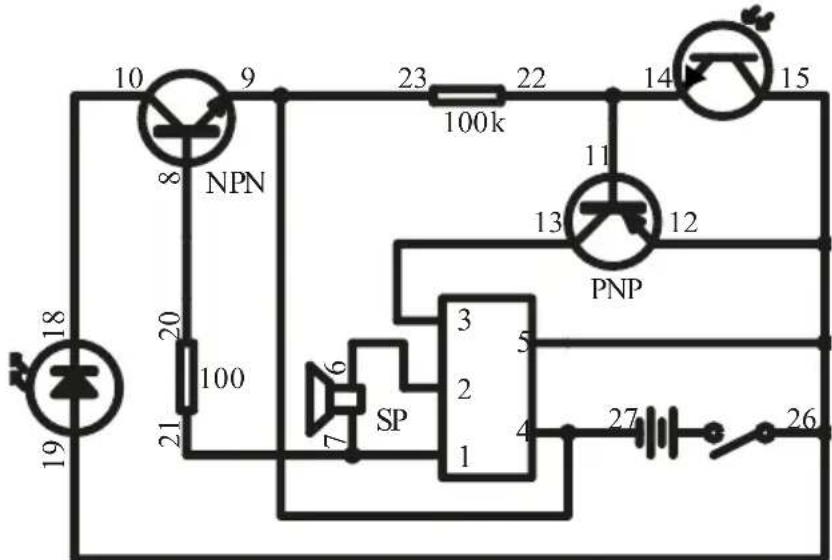

11.3 EXPÉRIMENTATION 3 - Contrôle de la lumière - lumière et son musicaux

Séquence de câblage 1-7-21, 2-6, 3-13, 4-9-23-27, 55-12-1-19-26, -22411-1, 8-20, 10-18 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Allumez l'interrupteur principal. Notez que vous devrez peut-être effectuer cette opération sous une source de lumière vive afin que le kit suive exactement la description de l'expérience. - Lorsque le capteur de lumière est éclairé, puis couvert et découvert, le transistor s'allume et déclenche le circuit intégré pour jouer de la musique. Vous pouvez entendre la musique provenant du haut-parleur et voir la LED s'allumer. - Une fois la musique terminée, vous pouvez répéter l'expérience en répétant les étapes ci-dessus (il n'est pas nécessaire d'éteindre l'interrupteur principal).

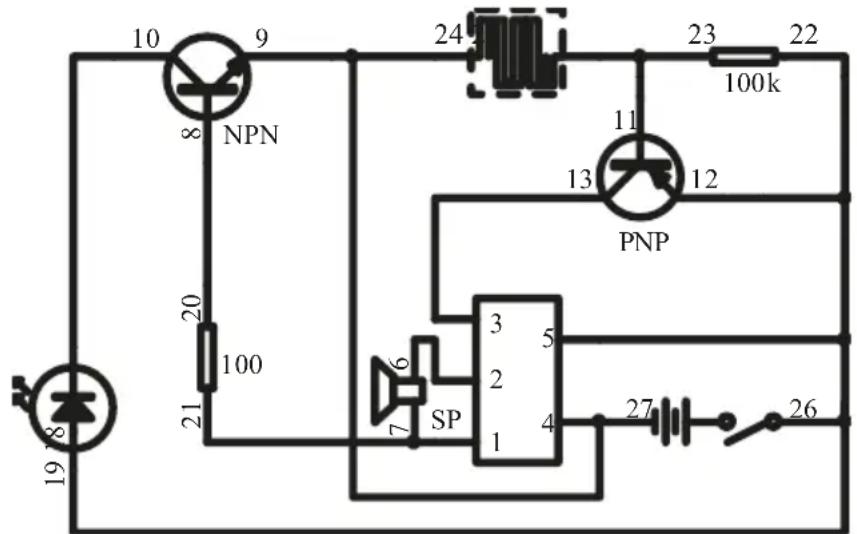

11.4 EXPÉRIMENTATION 4 - La lumière et le son musicaux contrôlés par le

toucher Séquence de câblage 1-7-21, 2-6, 3-13, 4-9-24-27, 5-12-26-19-22, 11-23-25, 8-20, 10-18

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. - Posez votre doigt sur la plaque tactile. Le transistor s'allume alors et déclenche la lecture de la musique par le circuit intégré. Vous pouvez entendre la musique provenant du haut-parleur et voir la DEL s'allumer. - Si vous n'obtenez pas de réponse, vous pouvez humidifier votre doigt et réessayer.

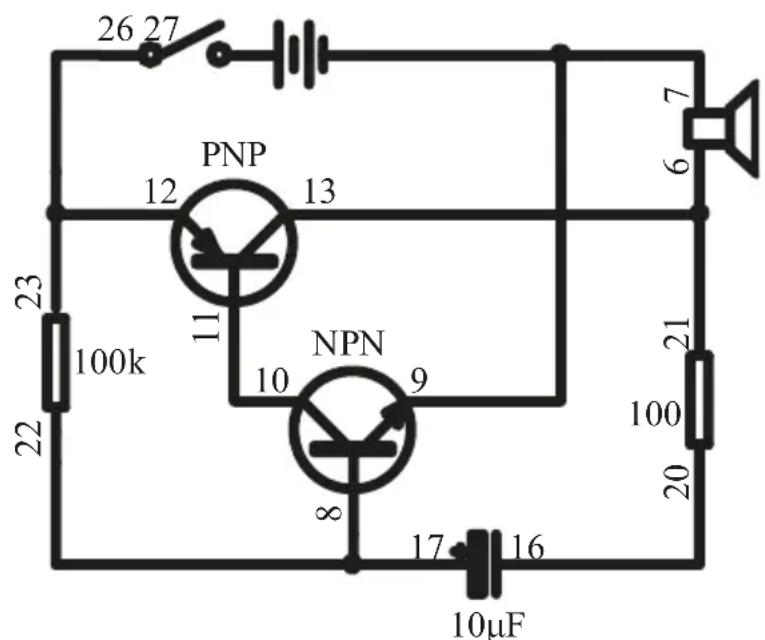

11.5 EXPÉRIMENTATION 5 - Le son du fer à cheval

Séquence de câblage 12-23-26, 7-9-27, 6-13-21, 10-11, 20-16, 8-17-22

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal.

KNS100 V. 01 – 05/01/2024 32 ©Velleman Group nv - Le condensateur (10uF) fonctionne avec le transistor comme un oscillateur de sorte que la fréquence d'oscillation vers le haut-parleur produise l'effet sonore du fer à cheval.

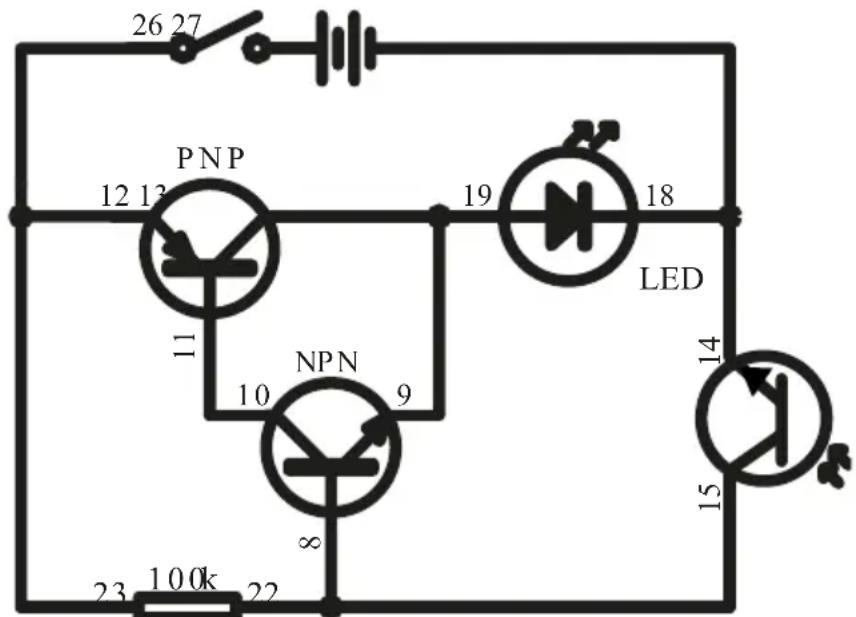

11.6 EXPÉRIMENTATION 6 - Contrôle de la lumière Lumière LED (Type de lumière)

Séquence de câblage 12-15-26, 9-13-19, 8-14-23, 10-11, 18-22-27

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Allumez l'interrupteur principal. La LED s'allume. - Lorsque le capteur de lumière est complètement recouvert, la LED s'éteint. - Ensuite, lorsque le capteur de lumière est découvert, la lumière LED s'allume à nouveau.

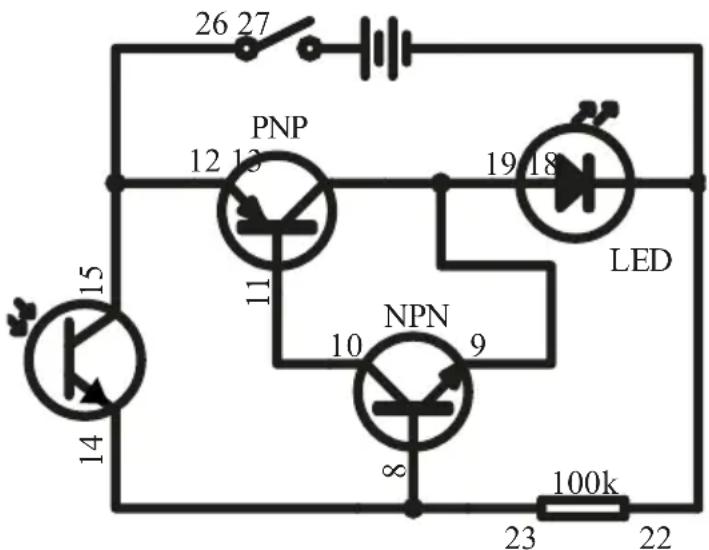

11.7 EXPÉRIMENTATION 7 - Contrôle de la lumière Lumière LED (type sombre)

Séquence de câblage 12-23-26, 9-13-19, 8-15-22, 10-11, 14-18-27 - Effectuer toutes les connexions de câblage comme indiqué dans la séquence.

KNS100 V. 01 – 05/01/2024 33 ©Velleman Group nv - Enclencher l'interrupteur principal. - Lorsque le capteur de lumière est complètement recouvert, la LED s'allume. - Lorsque le capteur de lumière est découvert, la LED s'éteint.

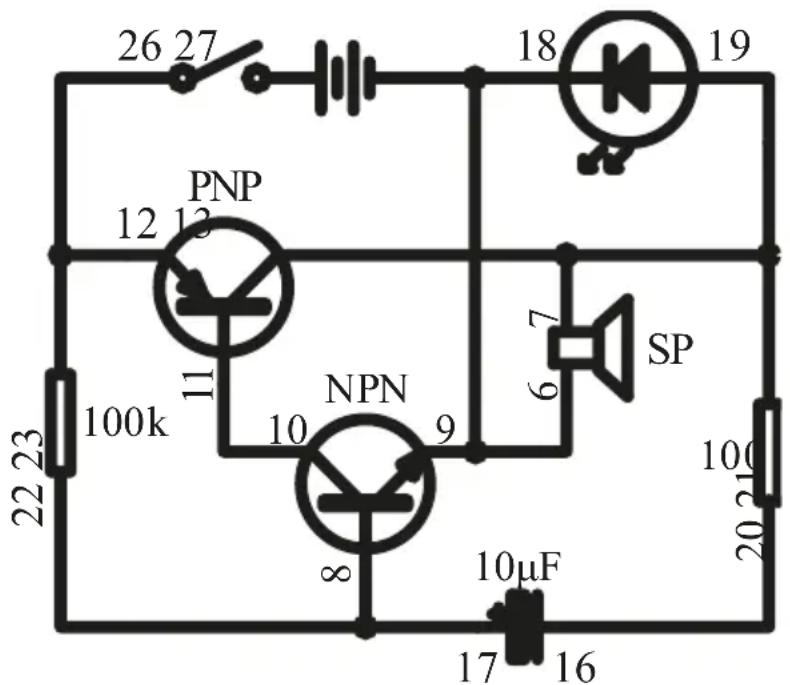

11.8 EXPÉRIMENTATION 8 - LED clignotante avec son

Séquence de câblage 12-23-26, 6-9-18-27, 7-13-19-21, 10-11, 20-16, 8-17-22

- Effectuer toutes les connexions de câblage comme indiqué dans la séquence. - Enclencher l'interrupteur principal. - Le condensateur (10uF) fonctionne avec le transistor comme un oscillateur pour que la LED agisse comme une lampe flash. Un son sera également émis à un rythme coordonné avec le clignotement de la LED. Remarque : si les piles sont faibles, la DEL ne clignotera que brièvement, puis s'allumera comme une DEL ordinaire.
